工厂车间划线及标识管理要求标准，非常实用！1、地面通道线、区域划分线1）线型A类--黄色油漆实线线宽 60mm：原则上用于物品定位线；线宽 80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。
图例：B类--黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：D类-黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。
图例：B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；图例：C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类--货架的定位图例：H 类--门开闭线图例：I 类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。

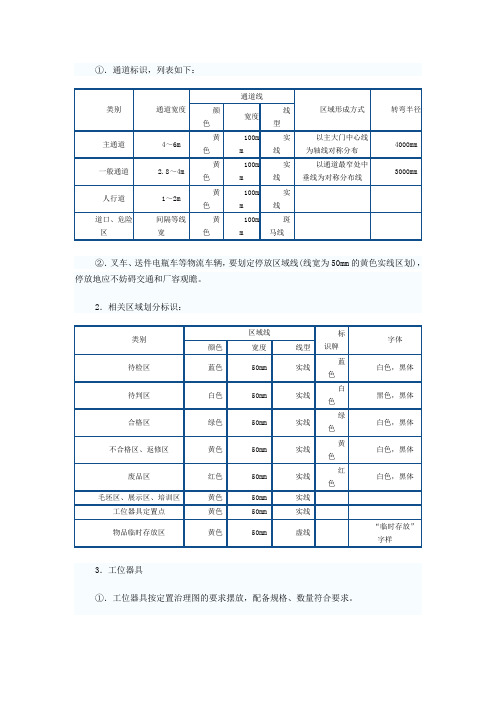

①．通道标识，列表如下：②．叉车、送件电瓶车等物流车辆，要划定停放区域线(线宽为50mm的黄色实线区划)，停放地应不妨碍交通和厂容观瞻。
2．相关区域划分标识：3．工位器具①．工位器具按定置治理图的要求摆放，配备规格、数量符合要求。
②．塑料制品工位器具（如托盘等），颜色一律用蓝色；金属制品工位器具，颜色一律用灰白色。
③．工位器具编号：见"上汽奇瑞公司企业标准《工艺装备编号规定》"。
4．工位上的物品①．工位上的物品(工、刀、量、辅、模、夹具，计量仪器仪表)要定置摆放（如“形迹治理”）并尽可能采用标识。
Q/SQR·06·002-2003②．工具箱内的工、刀、量、辅具等物品定位放置（如形迹治理），且只能放置与生产有关物品，箱门内面要有物品清单，清单一律贴在门的左上角。
③．工位上的各种图表、操作卡等文件规格统一，必须定置悬挂。
5．零件及制品零件及在制品用规定的工位器具存放，并定量、定位整洁摆放不落地，大型零件、总成按规定位置、标高、整洁摆放，达到过目知数。
6．库房必须有定置治理图，有A、B、C重点治理清单，器具按零件配置并且定置摆放。
零件及物品定箱、定量、定位存放，摆放整洁。
7．消防器具现场消防器具按要求定点摆放，定期检查，保持清洁、状态完好（如可采用“防呆措施”等）。
8．垃圾存放与处理①．生产现场划分：工业垃圾与生活垃圾。
工业垃圾用黄色料箱摆放，生活垃圾用蓝色或红色料箱（桶）摆放；②．厂区和办公区划分：不可回收和可回收。
不可回收用黄色料箱（桶）摆放，可回收用绿色料箱（桶）摆放；③．垃圾要分类、定点存放，定时清运，不得外溢和积压。
9．现场维修现场维修时拆卸的零件要摆放整洁，完工后及时清理场地，达到工完料净，场地清，保持现场原貌。
10．标识牌①．生产线名称：垂直于主通道吊设灯箱，规格：1200×600×200mm，版面内容：上半部为奇瑞标志（字体：红色）和车型代号（字体：黑色）；下半部为生产线名称（中、英文），红底白字（字体：黑体），双面显示；上、下部比例2：3。
5S之仓库区域划分标准1．地面通道线、区域划分线：①线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线。
②线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域(为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C 类----红色虚线：不良品摆放区的划分线； 图例：D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线 图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。
2．定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样；15cm15cm15cm15cm15cm5cm5c m5cm5cmB 类-----不良品区的定位：用红色封闭线； 图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线； 图例：D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位图例：20cm2cm5cmE 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；手推式灭火器 壁挂式灭火器说明：红色、线宽4cm ，空白宽6cm ，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm 左右；G类----货架的定位：通道非通道H 类----门开闭线：单开门： 双开门： 图例：I类----限高线：3．刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在仓库内部保持一致。
