船舶常识第五节

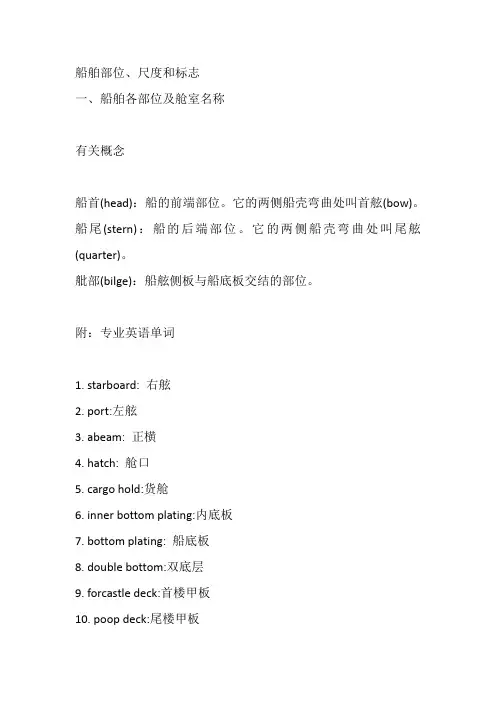

船舶部位、尺度和标志一、船舶各部位及舱室名称有关概念船首(head)：船的前端部位。

它的两侧船壳弯曲处叫首舷(bow)。

船尾(stern)：船的后端部位。

它的两侧船壳弯曲处叫尾舷(quarter)。

舭部(bilge)：船舷侧板与船底板交结的部位。

附：专业英语单词1. starboard: 右舷2. port:左舷3. abeam: 正横4. hatch: 舱口5. cargo hold:货舱6. inner bottom plating:内底板7. bottom plating: 船底板8. double bottom:双底层9. forcastle deck:首楼甲板10. poop deck:尾楼甲板11. saloon deck:上层建筑甲板12. promenade deck:起居甲板13. watrtight transverse bulkhead:水密横舱壁14. forepeak tank: 首尖舱15. afterpeak tank: 尾尖舱16. engine room: 机舱17. collision bulkhead:防撞舱壁船舶尺度最大尺度：也称全部尺度或周界尺度，它可以决定停靠码头泊位的长度，是否可以从桥下通过，进某一船坞。

全长（最大长度）：指船舶最前端与最后端之间（包括外板和两端永久性固定突出物在内）水平距离。

全宽（最大宽度）：包括船舶外板和永久性固定突出物在内的垂直于纵中线面的最大水平距离。

最大高度：自龙骨下边致船舶最高点之间的垂直距离。

它减去吃水，即可得水面以上的船舶高度。

登记尺度登记尺度：是主管机关在登记船舶和计算船舶总吨位、净吨位时所使用的尺度，它载明于吨位证书上。

登记长度：在上甲板的上表面上，自首柱前缘到尾柱后缘的水平距离；无尾柱时，则量至舵杆中心。

登记宽度：在船舶最大宽度处，两舷外板外表面之间的水平距离。

登记深度：在船舶纵中剖面的登记长度中点处，从上甲板下表面往下量至内底板上表面的垂直距离。

航海科普船舶知识点总结船舶是人类在水上交通工具中最重要的一种，它是连接世界各地的重要交通工具，承担着货物运输、人员转移、海上探测等重要任务。

船舶的种类繁多，形态各异，而且船舶的各项参数和技术性能都各有不同，因此掌握船舶的相关知识对于从事航海行业的人来说是至关重要的。

本文将针对船舶的主要知识点进行总结，希望能够帮助读者加深对船舶的了解。

一、船舶的基本分类船舶根据其用途和建造材料的不同，可以分为多种类型。

根据用途的不同，船舶可以划分为货船、客船、军舰、渔船、科学研究船等等。

根据建造材料的不同，船舶可以分为木质船、钢铁船、铝合金船、玻璃钢船等等。

此外，船舶还可以根据其船型的不同进行分类，主要有平底船、平底船、广泛船等。

二、船舶的主要构造一艘船舶主要由船体、主机、动力系统、船舶装置等部分组成。

船体是船舶的骨架，它由船体骨架、船体外壳、船舱、甲板等部分组成。

主机是船舶的动力装置，它由主机本体、传动系统、改速器、推进装置等部分组成。

动力系统是船舶的能源装置，它由发电机、蓄电池、燃油系统等部分组成。

船舶装置是船舶的各种需要的部分，包括船舶驾驶系统、导航系统、通信系统、船舶辅助设备等。

三、船舶的主要性能参数船舶的主要性能参数包括船舶的吨位、船舶的速度、船舶的排水量、船舶的载重量、船舶的航速等。

船舶的吨位是指船舶的总重量，它是衡量船舶大小的重要参数。

船舶的速度是指船舶在航行状态下的移动速度，它是衡量船舶性能的重要参数。

船舶的排水量是指船舶在水中的排水量，它是衡量船舶浮力的重要参数。

船舶的载重量是指船舶所能承载的最大货物重量，它是衡量船舶运载能力的重要参数。

船舶的航速是指船舶在航行状态下的最高速度，它是衡量船舶行驶能力的重要参数。

四、船舶的驾驶和导航一艘船舶的驾驶和导航是非常复杂的，它需要船员具备丰富的航海知识和丰富的航海经验。

船舶的驾驶和导航主要包括航向控制、速度控制、位置控制、航线规划等。

航向控制是指船舶在航行状态下保持良好的航向，它需要通过船舶的舵机和操纵系统来实现。

船舶基础知识船舶基础知识⽔上运输不仅是交通运输的重要组成部分，⽽且载运输总量中占有着绝对的⽐重，具有其它任何运输⽅式所⽆法替代的特殊地位和重要作⽤，作为⽔上运输⼯具的船舶也正是在这种背景下得到了飞速的发展。

为此，从事船舶管理与驾驶的⼈员必须了解和掌握船舶的有关性能、分类与特点，以便达到安全运营的⽬的。

第⼀节船舶的基本组成船舶由主船体（main hull）、上层建筑（superstructure）及其他各种配套设备（equipment）所组成。

1、主船体主船体是指上甲板（upper deck）及以下由船底（bottom）、舷侧（broadside）、甲板（deck）、⾸尾（fore and aft）与舱壁（bulkhead）等结构组成的⽔密空⼼结构，为船舶的主体部分。

主船体各组成部分的含义如下：1）、船底：为主船体的底部结构，有单层和双层两种结构形式。

其横向两侧以圆弧形式（称其为舭部）逐渐向上过度⾄舷侧。

2）、舷侧：为主船体两侧的直⽴部分。

其中，前部的线型弯曲部分称⾸舷，后部的线型弯曲部分称尾舷。

3）、甲板：为主船体垂向上成上下层并延船长⽅向⽔平布置的⼤型纵向连续板架。

4）、舱壁：为主船体内垂向⽅向上布置的结构，有横舱壁和纵舱壁两种。

2、上层建筑上层建筑中位于⾸部的称为⾸楼。

位于尾部的称为尾楼。

⽤来布置驾驶室及船员居住与活动处所的上层建筑为桥楼。

3、舱室名称按照舱室⽤途的不同主要有1）、机舱：⽤于安装主机，辅机及其配套设备的舱室，为船舶的动⼒中⼼。

机舱⼀般位于桥楼正下部的主船体区域。

2）、货舱：⽤于载货的舱室。

3）、压载舱：指专⽤来压载的舱室。

如货舱下部的双层底舱，船舶的⾸、尾尖舱及边舱等。

4）、深舱：为双层底以外的压载舱、船⽤⽔舱、货油舱及按闭杯试验法闪点不低于60摄⽒度的燃油舱等。

5）其他舱室如：燃油舱、滑油舱、淡⽔舱、污油⽔舱、隔离空舱等。

第⼆节船舶的主要标志船舶根据需要，在其船体外壳板上，烟囱及罗经甲板两侧均堪划着各种标志，现就⼀些主要标志简述如下：1.球⿐⾸和⾸侧推器标志球⿐⾸标志为球⿐型船舶的⼀种特有标志，主要⽤于表明在其设计⽔线以下⾸部前端有球⿐型突出体，并堪划于船⾸左右两舷重线⽔线以上的⾸部处。

{（1）定常旋回阶段第一章船舶操纵性基础1、定义：保向、改向、变速。

2、船舶操纵性能：①变速性能：（1）停船性能（2）启动性能（3）倒车性能②旋回性能③保向性能④航向稳定性能3、一些主要概念：①转心：转轴与船舶首位线交点（垂足）通常位于船首之后1/3L （船长）它的位置稍有移动②通常作用在船上的力及力矩：水动力、风动力、舷力、推力③漂角：船舶运动速度与船首位线的夹角4、①水动力及其力矩：水给予船舶的运动方向相反的力②特点：船前进时，水动力中心在船中前船后退时，水动力中心在船中后③附加质量：惯性质量及惯性矩大型船舶纵向附加质量≈0.07m （m 为船的质量）附加惯性矩≈1.0Iz （Iz 为船的惯性矩）④水动力角：水动力方向与船首位线的夹角它是漂角的函数，随它漂角的增大而增大⑤水动力中心大概位置:前进平吃水：漂角为0时，中心在船首之后1/4L （船速越低，越靠近船中，前进速度为0时，在船中）后退平吃水：漂角为0时，中心距船中1/4L⑥水动力距：与力矩系数水线下面积、船体形状有关力矩系数是漂角的函数5、船体阻力摩擦阻力→主要阻力占70%—90%速度越大，其值越大（与V 2成正比）兴波阻力（低速时：与V 2成正比；船高速时：急剧增大）涡流阻力空气阻力：约占2%附体阻力6、船舶的变速性能①停船性能（冲程）：与惯性有关②冲程：往往是对水移动的距离（对水移动速度为0）③一般万吨船：倒车停船距离为6—8L倒车冲程：5万：8~10L 10万吨:10~13L 15—20万吨：13~16L④当船速降到60%~70%时，转速降到25%~35%倒车⑤换向时间：从前进三到后退三所需时间汽轮机：120s~180s 内燃机：90s~120s 蒸汽机：60s~90s7、船舶的旋回性：转船阶段①旋回圈：过渡阶段—变速旋回阶段{剩余阻力：附加阻力：{②旋回初径：操舵后航向转过180°时，重心移动的横向距离一般为3~6L③旋回直径：船定常旋回时，重心轨迹圆的直径通常为旋回初径的0.9~1.2倍④进距：开始操舵到航向转过任一角度，重心移动的纵向距离通常为旋回初径的0.6~1.2倍⑤横距：指操舵让航向转过任一角度，垂心所走的横向距离约为旋回初径的1/2倍⑥制距：操舵开始时的重心位置到定常旋回率重心的纵向距离1~2L（2）船舶旋回运动是舷力的横向分量、水动力横向分量共同作用的结果（3）船舶旋回运动中的性能：降速车旋回的初始阶段：内倾；定常旋回：外倾旋回时间：旋回360°所需的时间；万吨级船旋回时间约为：6min（4）影响旋回特性的因素：①方形系数大旋回性好旋回圈小②船首水线下面积多旋回性好旋回圈小③船尾有钝材或船首瘦削旋回性差旋回圈大④舵面积大旋回性好旋回圈小⑤吃水增大横距、旋回初径增大，反移量减小⑥横倾，影响较小：低速时，向底舷一侧旋回旋回性好高速时，向高舷一侧旋回旋回性好船速低于某一值时，旋回圈加大⑦浅水：水变浅阻力加大转船舵力作用小旋回圈大旋回性变差⑧旋回圈在实际操船中的应用：反移量（kick ）：向操舵相反一舷移动的距离0.1~0.2L （10%~25%L ）9、操纵指数：k r r T =+.（T ：追随性指数.r :r 的导数角速度<r>的加速度k:旋回性指数）阻尼力矩惯性力矩=T （T 大，惯性大，实际操舵中T 越小越好）阻尼力矩转舵力矩=k （k 大，转舵效应好，实际操舵k 越大越好）无因次的k’、T’)(')('v L T T v L k k ==（k/T 表示舵效）{{第二节航向稳定性及保向性1、船向稳定性定义：船受外力干扰，干扰消失后，不用舵的前提下，船能自动恢复直线运动①恢复到原航向平行的航向航向稳定性（方向稳定性）稳定性②彻底恢复到原航行完全相同的航向上③直线稳定航向稳定性：方形系数低，长/宽高的船航向稳定性好瘦船稳定性好船首侧面积大航行稳定性差（例如：球鼻首bulous）2、保向性概念：船首线运动受外力干扰通过用船纠正使其恢复到原航向与航迹上继续做直线运动一般来说：航向稳定性好的船保向性好3、影响保向性因素瘦船好浅吃水差船尾肥大（有钝材）好干舷高差尾倾较首倾好轻载比满载保向性好（如有风，另当别论）船速高好水深浅好逆风逆流好第三节变速性能补充1、启动性能：静止定常运动定常速度v、所需距离与排水量成正比，与v2成反比，与阻力成正比经验：满载启动距离20L轻载为满载的1/2~2/32、减速性能：停车冲程：对水速度为0通常对水移动能维持舵效的最低速度，即认为停船万吨级船2节、超大船3节，即认为停船一般货船停船冲程8~20L、超大船停船冲程20L3、制动性能：前进三后退三变螺距船CPP是FPP船紧急停船距离的60%~80%总结：排水量大停船距离大船速大停船距离大污底严重停船距离小主机功率大停船距离小顺流顺风停船距离大第四节船舶操纵性试验1、旋回试验：在直航情况下，左35°或右35°，使船旋回旋回试验的目的:测定旋回圈，评价船舶旋回性2、冲程试验冲程条件：风流小水深≥3Bd 采用投掷法测定倒车使船停下（这种试验）要求船首改变90°3、螺旋试验、逆螺旋试验该试验目的，判断船舶航向稳定性好坏逆螺旋试验：求取船舶达某一回旋角速度所需舵角4、Z 性试验该试验主要评价船舶首摇抑制性，也可测定旋回性，追随性，航向稳定性获得操纵性指数第五节IMO 要求1、①对旋回性：进距＜4.5L 旋回初径＜5L操10°舵角航向改变10°时的进距＜2.5L②对停船性：全速倒车停船距离＜15L超大船倒车停船距离＜20L③对于首摇抑制性、保向性3、Z 型试验结果：左右10°舷角第一超越角：a 、当L/v ＜10s 时：＜10°b 、当L/v ＞30s 时：＜20°c 、当10s ＜L/v ＜30s 时：[5+21（L/v ）]°第二超越角：a 、当L/v ＜10s 时：＜25°b 、当L/v ＞30s 时：＜40°c 、当10s ＜L/v ＜30s 时：＜[17.5+0.75（L/v ）]°第三章车、舵、锚、缆、拖船第一节螺旋桨（propeller ）1、关于阻力的补充摩擦阻力占到70%~80%，它与大约船速1.852的次方成正比2、吸入流与排出流①进入螺旋桨的流吸入流：范围广、流速慢、流线平行②螺旋桨排出的流排出流：范围小、流速快、水流旋转3、推力有船速关系（还与滑失有关）推力：排出流对船的反作用力船速一定，螺旋桨转速高推力大螺旋桨转速一定，船速高推力小4、滑失：螺旋桨对水实际速度与理论上能前进速度之差理论速度滑失滑失比=螺旋桨推力主要取决于其转速及滑失比。

一、船舶的基本结构和分类1. 船舶的基本结构船舶一般由船体、主机和辅机等组成，船体是船舶的主体结构，主机是船舶的动力装置，辅机是船舶的辅助设备。

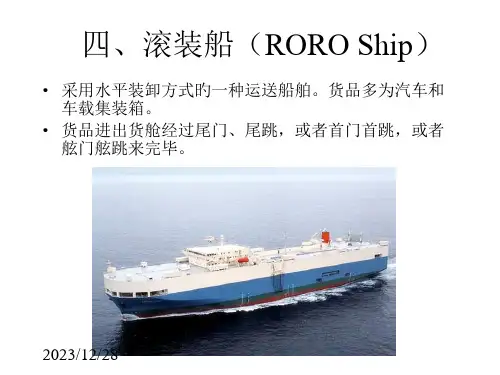

2. 船舶的分类根据用途和功能的不同，船舶可以分为货船、客船、拖船、渔船、救助船、工程船等。

按照推进方式可以分为帆船、螺旋桨船、水翼船等。

二、船舶的基本原理1. 浮力原理船舶的浮力是由船体下沉的水的排斥作用形成的，浮力的大小与排开的水体积成正比。

2. 推进力原理船舶的推进力是通过推进装置产生的，推进装置通常为螺旋桨或水翼等。

三、航行安全知识1. 航行规则航行规则是船舶在海上航行时必须遵守的一系列规定，主要包括航行会遇规则、船舶灯号规则、国际信号旗使用规则等。

2. 防护装置船舶的防护装置包括船舶外壳防腐保养、救生设备、船舶安全设备等，这些装置对于航行安全具有重要的保障作用。

四、船舶维护保养1. 船舶维护船舶维护包括定期维护和日常维护，定期维护主要包括船体检查、主机维护、船舶电气设备检修等。

2. 船舶保养船舶保养是指对船舶各部件进行保养和维护，以延长船舶的使用寿命，保障航行安全。

1. 船舶设计船舶设计是根据船舶用途和功能的不同，进行设计和选择船体形状、动力系统、船舶排水量、船舶承载能力等参数。

2. 船舶建造船舶建造是根据设计图纸进行船舶的制造和组装，主要包括钢构件焊接、船体安装、动力设备安装等。

六、船舶操作技能1. 船舶操纵船舶操纵是指船舶在水上的操作技能，主要包括舵轮操作、引擎控制、码头靠泊等。

2. 船舶维修船舶维修是指船舶日常维修、机械设备故障排除、船舶电气维修等。

七、船舶污染防治1. 污染原理船舶污染是指船舶排放的废气、废水及废油等对海洋环境的污染。

2. 防治措施防治船舶污染的措施包括加强船舶技术装备改进、实施即时污染事故应急处置、对船舶进行环保检查等。

八、船舶法律法规1. 船舶法规船舶法规主要包括航行规则、船舶标准、船舶安全设备使用规定等。

2. 船舶法律船舶法律是指国家对船舶行业的相关法律和政策，包括船舶登记法、船舶保险法、海事法等。
