彩色多普勒超声诊断系统主要技术要求和规格

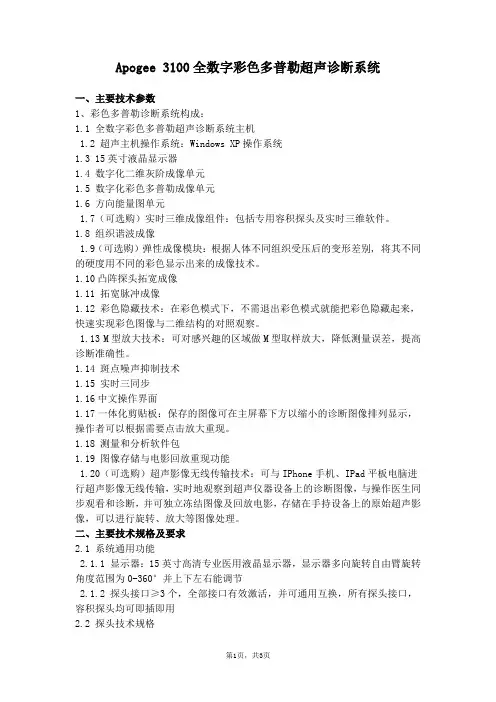

Apogee 3100全数字彩色多普勒超声诊断系统一、主要技术参数1、彩色多普勒诊断系统构成：1.1 全数字彩色多普勒超声诊断系统主机1.2 超声主机操作系统：Windows XP操作系统1.3 15英寸液晶显示器1.4 数字化二维灰阶成像单元1.5 数字化彩色多普勒成像单元1.6 方向能量图单元1.7（可选购）实时三维成像组件：包括专用容积探头及实时三维软件。

1.8 组织谐波成像1.9（可选购）弹性成像模块：根据人体不同组织受压后的变形差别, 将其不同的硬度用不同的彩色显示出来的成像技术。

1.10凸阵探头拓宽成像1.11 拓宽脉冲成像1.12 彩色隐藏技术：在彩色模式下，不需退出彩色模式就能把彩色隐藏起来，快速实现彩色图像与二维结构的对照观察。

1.13 M型放大技术：可对感兴趣的区域做M型取样放大，降低测量误差，提高诊断准确性。

1.14 斑点噪声抑制技术1.15 实时三同步1.16中文操作界面1.17一体化剪贴板：保存的图像可在主屏幕下方以缩小的诊断图像排列显示，操作者可以根据需要点击放大重现。

1.18 测量和分析软件包1.19 图像存储与电影回放重现功能1.20（可选购）超声影像无线传输技术：可与IPhone手机、IPad平板电脑进行超声影像无线传输，实时地观察到超声仪器设备上的诊断图像，与操作医生同步观看和诊断，并可独立冻结图像及回放电影，存储在手持设备上的原始超声影像，可以进行旋转、放大等图像处理。

二、主要技术规格及要求2.1 系统通用功能2.1.1 显示器：15英寸高清专业医用液晶显示器，显示器多向旋转自由臂旋转角度范围为0-360°并上下左右能调节2.1.2 探头接口≥3个，全部接口有效激活，并可通用互换，所有探头接口，容积探头均可即插即用2.2 探头技术规格2.2.1 凸阵探头基波频率2.0-5.0MHz，具有谐波成像功能，最大扫描角度≥70°，扫描角度可从20°至70°之间实时调节改变，可视可调；2.3测量和分析2.3.1 一般测量：距离、面积、周长、容积、角度、时间、斜率、心率、流速、流速比等。

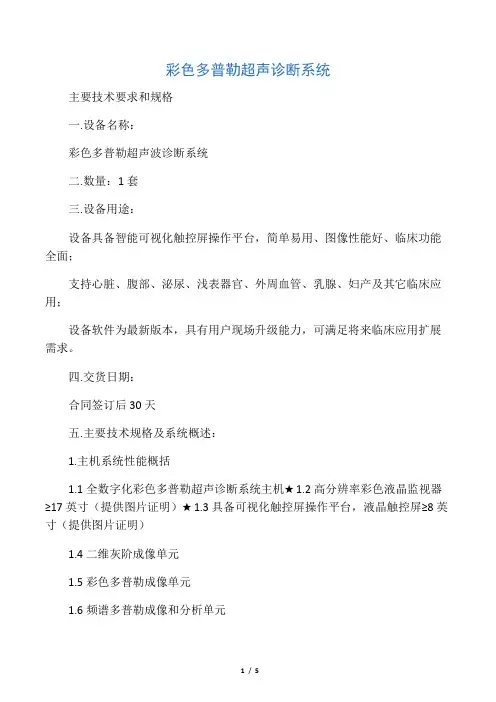

彩色多普勒超声诊断系统主要技术要求和规格一.设备名称：彩色多普勒超声波诊断系统二.数量：1套三.设备用途：设备具备智能可视化触控屏操作平台，简单易用、图像性能好、临床功能全面；支持心脏、腹部、泌尿、浅表器官、外周血管、乳腺、妇产及其它临床应用；设备软件为最新版本，具有用户现场升级能力，可满足将来临床应用扩展需求。

四.交货日期：合同签订后30天五.主要技术规格及系统概述：1.主机系统性能概括1.1全数字化彩色多普勒超声诊断系统主机★1.2高分辨率彩色液晶监视器≥17英寸（提供图片证明）★1.3具备可视化触控屏操作平台，液晶触控屏≥8英寸（提供图片证明）1.4二维灰阶成像单元1.5彩色多普勒成像单元1.6频谱多普勒成像和分析单元1.7 TDI组织多普勒成像单元1.8自动智能优化成像技术1.9复合成像技术1.10宽景成像技术1.11支持四维成像2．测量分析功能2.1常规测量分析功能2.2血管测量与分析：支持IMT测量功能☆2.3妇产科3、4胞胎对比测量分析（提供图片证明）3.图像存储与回放:灰阶图像回放≥1000幅，PW回放时间≥90秒4.输入/输出：输入：具备数字信号接口输出：复合视频、RGB彩色视频、S-视频，USB 5.连通性：支持医学数字图像和通信DICOM3.0接口部件和软件，支持数据传输功能6.全数字化硬盘：内置硬盘容量≥320GB（提供图片证明）7.产品安全性能：7.1声输出安全:系统具备声学输出功率、机械指数、热指数显示☆7.2超声功率输出调节：1–100%可视可调，步进≤1%（提供图片证明）六.系统技术参数及要求：1.系统通用功能1.1监视器:高分辨率彩色液晶监视器≥17英寸1.2具备可视化触控屏操作平台，液晶触控屏≥8英寸1.3探头接口≥4个1.4探头个数：3个，（腹部探头、浅表探头、心脏探头）2.探头规格2.1探头频率:超宽频带探头，频率范围2.0-15.0MHz2.2可配置探头：腹部探头、浅表探头、心脏探头、腔内探头☆2.3所配每种探头基波频率≥5组（提供图片证明）☆2.4所配每种探头谐波频率≥5组（提供图片证明）3.二维成像主要参数:3.1成像速度：凸阵探头,最大视野，18CM深度时，帧速度≥70帧/秒☆3.2扫描线:每帧线密度≥512超声线☆3.3动态范围≥200db，可视可调（提供图片证明）3.4二维图象增益调节范围≥255dB，连续可调（提供图片证明）3.5扫描xx：≥30cm3.6接收方式：数字化处理通道数≥1024，多波束信号并行处理3.7 STC分段调节≥8段☆3.8伪彩颜色≥13种（提供图片证明）4.频率多普勒4.1方式:脉冲波多普勒：PWD ☆4.2最低测量速度：≤0.6m m/s（提供图片证明）4.3最大测量速度：PWD:正或反向血流速度≥7.6m/s，CWD:血流速度≥14.0m/s4.4取样宽度及位置范围：宽度1–20 mm5.彩色多普勒5.1多普勒增益≥255dB，连续可调（提供图片证明）5.2显示位置调整:线阵扫描感兴趣的图像范围:-20°～+20°5.3支持同屏左右双幅同时显示B+COLOR功能5.4语言界面及输入功能：具备全中文操作界面，并支持中、英文注释输入6.全数字化硬盘，内置硬盘容量≥320GB七.每套设备配置要求：7.1彩色多普勒超声诊断仪主机1xx7.2探头配置（腹部探头、浅表探头、心脏探头）3个7.3超声影像管理系统（含软件、电脑、彩色打印机）1套八.售后服务、备件、技术及培训要求：★8.1设备保修期：整机（包括主机及探头）18个月（提供生产厂家售后服务承诺书）8.2服务响应时间：4小时内响应申告，48小时内上门服务（提供生产厂家售后服务承诺书）8.3卖方应在用户当地或省会中心城市配置多名工程技术人员，在货物到达用户单位后可随时提供开箱验货、安装、调试或维修等服务，提供现场技术培训，保证使用人员正常操作设备的各种功能。

彩色多普勒超声诊断仪技术规格及要求一、设备名称：卓爵彩色多普勒超声诊断仪* 1. 设备使用说明：腹部、妇产科、泌尿系统、血管、小器官、心脏及术中的诊断，必须是原产品国和原生产地一致的进口机型（以注册证为准）2 、设备所需配置：主机、显示器、腹部探头一个、高频探头一个、心脏探头一个二、主要规格及系统概述：1. 彩色多普勒超声诊断仪包括：*1.1 显示器：≥12寸高分辨率纯平超薄液晶彩色监视器，无闪烁，不间断逐行扫描，可上下左右任意旋转，关节臂控制。

*1.2 ≥1024数字化处理通道，多波束信号并行处理系统接收超声信号动态范围≥150dB1.3 超宽频带彩色多普勒超声成像*1.4 融合频率复合技术，二维灰阶成像在屏幕上标明复合成像功能和频率1.5 实时动态频谱多普勒显示及多参数分析系统1.6 高性能三同步功能，可用于腹部，心脏，浅表，腔内，术中等多种临床应用*1.7 自然组织谐波成像单元，所有配置探头均可使用*1.8 具有实时双幅显示包括二维和彩色对比，彩色和能量对比显示。

1.9具有梯形成像1.10 预设条件：针对不同的检查脏器，预置最佳化图像的检查条件，减少操作时的调节及常用所需的外部调节及组合调节。

*1.11 智能数据处理：对原始数据进行处理，即对存储或电影回放的动静态图像（B型，M型和频谱、彩色、能量图像）参数实现增益、B、M、CFM等模式转换和调节，多普勒基线体调节和测量。

*1.12 智能图像优化技术（作用于2D包含TGC自动一键优化技术）*1.13复合式结构设计，扫描引擎可单独使用，台式机具有便携功能，便携时重量小于5KG*1.14可选配弹性成像技术1.15具备声速匹配成像功能，单键操作，并可在屏幕显示数值（提供图片）1.16具有双向连续动态聚焦（无须手动调整聚焦点位置，图像无聚焦点显示，提供图片）1.17相控阵探头具备扇扩成像功能，扩大显示面积（提供图片）1.18 便携机配备直流电池，断电后仍可进行超声检查2. 技术参数及要求：2.1 系统通用功能：2.1.1 彩色监视器：≥12寸高分辨率彩色纯平超薄液晶监视器，无闪烁，不间断逐行扫描，可上下左右任意旋转2.2 探头规格2.2.1 性能：超宽频带探头相控阵探头阵元数≥64阵元高频探头阵元数≥192阵元凸阵探头阵元数≥128阵元*2.2.2 二维频率：超宽频、变频探头, 工作频率明确显示，变频探头中心频率可选择≥6种2.2.3 探头工作频率范围：探头的频率范围为1-14MHz凸阵：超声频率 2.0～6.0MHz高频：超声频率5.0—14.0MHz*2.2.4相控阵、凸阵、线阵、腔内探头具有组织谐波功能，谐波成像技术≥2种并分别，有具体谐波频率数值显示（提供图片）2.2.5 穿刺：凸阵，线阵，相控阵及腔内探头可选配穿刺附加器*2.2.6 触点式探头接口，支持热插拔技术2.3 二维灰阶显像主要参数：2.3.1成像速度：相控阵探头，扫描角度85°，17cm深度时，在最高线密度下，帧速率≥30帧/秒2.3.2 扫描线：每帧线密度≥230超声线2.3.3 数字式全程动态聚焦，数字式可变孔径及动态变迹2.3.4 STC分段≥8*2.3.5 扫描深度≥30cm2.3.6 B/D兼用、凸阵：B/PWD、线阵：B/PWD、相控阵：B/PWD及B/CWD2.4 频谱多普勒：2.4.1 多普勒基准频率：相控阵：PWD:2.0～4.0MHz线阵：PWD: 3.5～6.0MHz凸阵：PWD: 2.0～5.0MHz2.4.2 最低测量速度：≤2mm/s（非噪音信号）2.4.3 零位移动：≥8级2.4.4 取样宽度及位置范围：宽度1.0mm至15mm；2.4.5 滤波器：高通滤波或低通滤波两种，分级选择2.4.6显示控制：反转显示（左/右；上/下）、零位移、B---刷新（手控、时间、ECG同步）D扩展、B/D扩展，局放及移位2.4.7 多普勒频谱自动包络技术并能实时测量多个数据.2.5 彩色多普勒2.5.1 显示方式：速度方差显示、能量显示、速度显示2.5.2 扇形扫描角度：15°～85° 选择2.5.3 彩色显示帧频：凸阵探头，全视野，17cm深度时，在最高线密度下，彩色显示帧频≥8帧/秒2.5.4 显示取样框调整：线阵扫描感兴趣的图像范围：－20°～＋20°2.5.5 显示控制：零位移动分级可调、黑/白与彩色比较、彩色对比2.5.6 彩色多普勒能量图（CPA）2.5.7 彩色显示速度：最低平均血流测量速度≤5mm/s2.6 超声功率输出调节：B/M、PWD、彩色多普勒输出功率可调2.7 超声图像存档与病案管理功能（内置或外置）实时动态捕获/存储超声图像，动态连续采集，多幅同屏电影回放.2.8 所配软件为到货时最新版本（注明时间及版本号），包括支持该软件的相关硬件。

彩色多普勒超声诊断系统主要技术要求和规格一.设备名称及用途：高档心脏彩色多普勒超声诊断仪（原装进口）用于成人心脏，胎儿、新生儿及小儿心脏；血管（外周、脑血管）；腹部、浅表等超声诊断和相关科研。

二、数量：1套三、各投标厂商最高端心脏机型（首次注册时间不早于2014年），要求提供原厂家的Data Sheet，评标以此为准四.主要技术规格及系统概述：1.主机系统性能概括*1.1高分辨率彩色液晶监视器≥20英寸，自由臂可调节720°*1.2主机具备彩色触摸屏≥10英寸，合理功能分区，可滑屏操作1.3数字化通道数≥4,000,000(技术白皮书证明)1.4具备自适应像素优化技术，可增强组织边界，抑制斑点噪声，可用于多种模式（2D、3D），多级可调（≥5级）(技术白皮书证明)*1.5具有空间复合成像技术，同时作用于发射和接收，最大偏转角度≥9，(附曲别针图证明)可与宽景成像、造影联用，支持所有凸阵、微凸阵和线阵成像探头1.6凸阵、线阵探头具备扩展成像技术，可联合空间复合成像1.7一键优化TGC曲线，可实时优化二维增益、对比度、动态范围1.8具有单键持续增益补偿技术1.9具有多普勒技术及分析系统，提供PW、CW、HRPW模式，高性能三同步成像1.10具有自动图像优化功能，一键自动优化多普勒频谱，自动调整基线及量程1.11具有实时自动多普勒测量分析，实时智能调整取样容积位置、角度校正和偏转角度，可提供参数选择≥15个参数(技术白皮书证明)1.12具有超宽频带彩色多普勒成像技术1.13具有彩色能量图及方向能量图（CPA）1.14组织多普勒成像、具有高帧频彩色和脉冲波组织多普勒成像1.15谐波成像技术（自然组织谐波成像、对比造影剂谐波成像），可具备二维及三维心脏造影技术1.16负荷超声成像;具备二维及三维负荷超声,可提供负荷超声斑点追踪定量分析1.17支持左心心腔造影六.技术参数及要求1.系统通用功能*1.1监视器:≥20英寸高分辨率彩色液晶监视器，自由关节臂可调节*1.2标准成像探头接口≥4个，无针式微型接口，可通用1.3功能分区控制面板，可升降、旋转、前后左右平移,电子锁定2.探头规格2.1频率:超宽频带探头,探头频率1MHz到15MHz2.2类型:相控阵,凸阵,线阵，矩阵*2.3压电晶体材料：相控阵、凸阵均采用单晶体材料3.二维成像主要参数:3.1扫描:*心脏相控阵:超声频率1-5MHz浅表电子线阵:超声频率3-12MHz腹部电子凸阵：超声频率1－5MHz3.2扫描速率:相控阵，全视野，17cm深度时，帧速率≥60帧/秒凸阵，全视野，18cm深度时，帧速率≥45帧/秒*3.3扫描深度：最大扫描深度≥30cm3.4声束聚焦:发射接收动态连续聚焦3.5心脏探头谐波成像频率个数≥3,小器官血管探头的谐波频率个数≥3个,腹部探头的谐波频率个数≥3个3.6回放重现及存储:灰阶图像回放＞1000幅，存储时间≥10分钟3.7预设条件:针对不同的检查脏器,预置最佳化图像的检查条件,减少操作时的调节,及常用所需的外部调节及组合调节，每个探头可提供预设置≥40个3.8增益调节:2D/Color/Doppler可独立调节,TGC分段≥8，具有LGC分段(技术白皮书证明)4.频率多普勒4.1方式:脉冲波多普勒PW,连续波多普勒CW，高重复频率脉冲多普勒HRPW4.2多普勒探头与频率:PW,CW，4.3最大测量速度:PW, 2.5MHz,血流速度≥+7.0m/s;CW, 1.9MHZ,血流速度≥+19.0m/s4.4最低测量速度1mm/s(非噪声信号)4.5显示方式:B/D,B/C/D,D4.6电影回放:≥1000帧4.7零位移动:≥6级*4.8取样宽度及位置范围:宽度0.5-20mm;分级4.9滤波器:高通滤波或低通滤波两种,分级选择:PW高通≥10级,低通≥5级;CW高通≥8级,低通≥5级4.10显示控制:反转显示(左/右,上/下),零移位,D扩展,B/D扩展,局放及移位5.彩色多普勒5.1显示方式:速度方差显示、能量显示、速度显示、方差显示;5.2二维图像/频谱多普勒/彩色血流成像三同步显示5.3彩色显示角度:20-90度选择5.4彩色显示帧数:85度,18cm深度,帧频≥10帧/秒5.5组织多普勒帧频：85度，18cm深度，帧频≥110帧/秒5.6显示位置调整:感兴趣的图像范围:-20°-+20°5.7显示控制:零位移动分+15级,黑/白与彩色比较,彩色对比5.8彩色增强功能:彩色多普勒能量图(CDE/CPI);组织多普勒(TDI)6.测量和分析(B型、M型、频谱多普勒、彩色多普勒)6.1一般常规测量6.2多普勒血流测量及分析6.3心脏功能测量与分析6.4自动、实时多普勒频谱波形分析，在实时或者冻结模式下都可以使用。

彩色多普勒超声诊断系统技术要求和规格一、设备名称：超高端全数字化高端彩色多普勒超声诊断仪二、数量：一套三、使用单位：四、设备用途：全身应用型彩色多普勒超声诊断系统，主要用于心脏、腹部、妇产、成人、生殖中心、新生儿、小儿、血管（外周、颅脑、腹部）、小器官、肌肉骨骼、神经、术中、弹性成像、剪切波、造影及介入等方面的临床诊断和科研教学工作。

为各厂家的最新高端机型，具有世界先进水平，具备持续升级能力，可满足临床开展新技术应用的需求。

五、主要技术规格及系统概述：5.1主机系统性能概括5.1.1高分辨率彩色液晶显示器≥21英寸，支持广域IPS平面转换技术，具有调节手及万象关节臂设计，可上下左右前后任意调节显示器位置，可前后折叠。

5.1.2操作面板具备液晶触摸屏≥12英寸，点击即可选择需要调节的参数，操作面板可进行高度调整及旋转。

5.1.3全数字化彩色超声诊断系统主机5.1.4具有宽频可变频成像技术，频率可视可调5.1.5数字化二维灰阶成像单元5.1.6M型成像单元（包括灰阶M型和彩色M型）5.1.7具备全方位、多角度解剖M型技术，并同时具备B型全角度心功能测量功能（附图证明）5.1.8数字化频谱多普勒显示和分析单元（包括PW、CW和HPRF），支持实时二同步/三同步显示模式5.1.9自动频谱跟踪及计算功能5.1.10彩色多普勒成像技术：彩色多普勒速度图、彩色多普勒能量图5.1.11组织多普勒成像单元1）组织多普勒速度图2）组织多普勒能量图3）组织多普勒加速度图4）可支持彩色、谐波、PW、M型多种模式5.1.12主机数字化通道≥600,0005.1.13系统动态范围≥210dB5.1.14具备电影回放及剪辑功能5.1.15具备高分辨率局部图像放大功能，可应用于实时、冻结、回放及双幅显示的图像，且放大以后图像不失真，帧频更高。

5.1.16具备高清放大功能，并且可增加感兴趣区细节显示及图像帧频（附放大前后对比图）5.1.17宽频、多频可变频成像，二维或谐波、彩色、频谱多普勒分别独立变频，频率可视可调，并可于屏幕上显示具体数值。

彩色多普勒超声诊断仪技术参数及要求（重点参数请用“*”标注；参数无指向性）一、功能要求需配置阴超探头；需弹性成像。

二、参数要求
1、高分辨率液晶显示器223英寸，操作面板具备液晶触摸屏215英寸。

2、探头接口25个，全激活、相互通用。

3、自动血流跟踪技术，一键实时自动优化CoIOr/Power及PW频谱图像、CoIor/Power框的位置和角度、PW取样门的位置、角度和大小等。

4、自动工作流，检查过程中可按照协议自动注释，自动标记体位图，自动切换图像模式等。

5、自动化盆底解决方案，可对肛提肌裂孔进行全自动描迹和自动测量。

6、心功能自动测量软件。

7、硬盘：21T硬盘，SSD固态硬盘2128G。

8、复合成像。

9、台式机、可录像、内存大。

科室负责人签字：
主管处室负责人签字:
日期:。

全身彩色多普勒超声诊断系统主要技术要求和规格硬件技术要求和规格：1.超声探头：系统应配备高分辨率和高灵敏度的彩色多普勒超声探头，以获取高质量的超声图像。

2.机身设计：系统机身应该紧凑轻便，易于携带和操作。

3.显示屏：系统应该配备高分辨率的液晶显示屏，以便医生观察和分析超声图像。

4.数据存储和传输：系统应该具备存储和传输超声数据的功能，方便医生进行后续分析和诊断。

5.扫描模式：系统应具备包括B模式、M模式、彩色多普勒模式、脉冲多普勒模式等多种扫描模式。

6.频率范围：系统应具备广泛的频率范围，以适应不同部位和深度的超声检查需求。

7.图像处理：系统应具备高级图像处理技术，以改善图像质量和分辨率。

8.可扩展性：系统应支持可选配的附件，如3D/4D成像、心电图连接等。

软件技术要求和规格：1.操作系统：系统应该使用稳定和可靠的操作系统，以保障设备的正常运行。

2.用户界面：系统应具备友好的用户界面，简化操作流程，提升操作效率。

3.图像获取和处理：系统应具备高效的图像获取和处理功能，保证高质量的超声图像。

4.图像分析和诊断：系统应具备自动分析和诊断功能，提供对超声图像的量化分析和临床指导。

5.数据管理：系统应提供数据的管理和备份功能，便于医生对病例进行追踪和统计。

6.与其他设备的兼容性：系统应具备与其他医疗设备的良好兼容性，如PACS系统、DICOM标准等。

7.更新和维护：系统应支持软件的更新和维护，及时跟进新技术和新疾病的诊断需求。

总之，全身彩色多普勒超声诊断系统的主要技术要求和规格包括硬件方面的超声探头、机身设计、显示屏、数据存储和传输等要求，以及软件方面的操作系统、用户界面、图像处理和诊断、数据管理、兼容性等要求。

这些要求和规格的满足程度，直接关系到系统的性能和临床应用效果。

腹部彩色多普勒超声诊断系统技术要求和规格一、设备名称：超高端全数字化高端彩色多普勒超声诊断仪二、数量：一台（五把探头）三、使用单位：江门市中心医院医学超声科四、设备用途：超高端全身彩色多普勒超声诊断系统，主要用于腹部、心脏、妇科及胎儿检查、血管、小器官、肌肉骨骼、神经、术中、弹性、造影及介入等方面的临床诊断和科研教学工作。

具有世界最新平台，具备持续升级能力，可满足临床开展新技术应用的需求。

五、主要技术规格及系统概述：5.1主机系统性能概括5.1.1 高分辨率彩色液晶显示器≥22英寸，自发光OLED显示器，分辨率1920*1080P，5.1.2 操作面板具备液晶触摸屏≥10英寸，按功能分区，支持多点触控。

5.1.3 全数字化彩色超声诊断系统主机5.1.4 宽频可变频成像技术5.1.5 M 型成像单元（包括灰阶M型和彩色M型）5.1.6 数字化频谱多普勒显示和分析单元（包括PW、CW），支持实时二同步显示模式5.1.7 自动频谱优化技术5.1.8 彩色多普勒成像技术：彩色多普勒速度图、彩色多普勒能量图5.1.9 具有组织多普勒成像单元，可支持彩色、谐波、PW、M型多种模式5.1.10 具备电影回放及剪辑功能5.1.11 具备高分辨率局部图像放大功能5.1.12 具备高清放大功能，并可增加感兴趣区细节显示及图像帧频5.1.13 高级空间复合成像技术，逐级可调可，与彩色和其他高级成像模式兼容5.1.14 智能化组织均衡技术，实时优化二维、频谱多普勒图像，适用于所有成像探头5.1.15 多参数自动优化成像技术，维持图像均匀一致性，改进工作流程、提升诊断效率。

5.1.16 主机具备耦合剂加热装置5.1.17 具备实时智能图像优化技术。

5.1.18要求所投机型为最新机型（以CFDA注册证书为准），并具备持续升级能力。

5.2 先进成像技术5.2.1 超宽视野成像技术：扩展成像视野5.2.2 超声造影成像技术：具备低机械指数（Low MI）和中等机械指数（Mid MI）两种选择模式，实时超声造影及爆破成像技术，支持凸阵、线阵、腔内探头应用5.2.3 组织谐波成像, 可用于全部2D探头，谐波频率可视可调，具体频率数值可显示。

超声彩色多普勒诊断系统技术参数一.技术参数及要求1.系统通用功能1.1监视器:≥17英寸高分辨率彩色超薄液晶监视器，高度可调，可旋转，倾斜, 亮度可调,万向关节臂1.2探头接口选择≥3个1.3可选配探头类型≥3种2.探头规格2.1频率: 超宽频带探头, 最高频率≥12MHz,从1MHz 到12 MHz2.2二维及多普勒 (B/D) 兼用: 凸阵探头B/PW、电子线阵B/PW2.3类型: 电子凸阵, 电子线阵2.4探头阵元：线阵探头阵元数≥128阵元，凸阵探头阵元数≥128阵元3.二维成像主要参数:3.1扫描:电子线阵: 超声频率 4-12MHz电子凸阵：超声频率1－5MHz凸阵探头为纯净波探头3.2扫描深度：最大扫描深度30cm（依据不同探头而不同）3.3扫描线:每帧线密度≥230超声线3.4声束聚焦:发射≥8段, 接收自动连续聚焦3.5探头成像频率个数≥3，谐波成像个数≥3个3.6回放重现:灰阶图像回放≥700幅3.7预设条件: 针对不同的检查脏器, 预置最佳化图像的检查条件, 减少操作时的调节, 及常用所需的外部调节及组合调节3.8用户可自定义预设条件。

要求有主要脏器的协议条件，体表标志/注解自动化生成，测量自动进入报告3.9增益调节:B/D/M可独立调节, TGC分段≥33.10 成像速率：凸阵探头，全视野，18cm深度时，在最高线密度下，帧速率≥28帧/秒4.频普多普勒4.1方式: 脉冲波多普勒PW, 连续波多普勒CW (扇型探头或笔式探头)4.2多普勒探头与频率: 电子扇形PW, CW4.3最大测量速度:PWD:正或反向血流速度7.6m/s, CWD:血流速度20.0m/s4.4最低测量速度：≤1mm/s（非噪声信号）4.5显示方式:B/D, M/D, D4.6电影回放: ≥48秒4.7零位移动:≥8级4.8取样宽度及位置范围:宽度0.8-24.6mm; 分级4.9滤波器: 高通滤波或低通滤波两种, 分级选择4.10显示控制: 反转显示 (左/右,上/下),零移位, D扩展, B/D扩展,局放及移位5.彩色多普勒5.1显示方式: 速度方差显示、能量显示、速度显示、方差显示;5.2二维图像/频谱多普勒/彩色血流成像三同步显示5.3 扇形扫描角度：10°~85°选择5.4彩色显示帧数:凸阵探头，全视野，17cm深度时，在最高线密度下，彩色显示帧频≥10帧/秒 5.5显示位置调整: 感兴趣的图像范围: “-15°- +15°”5.6显示控制: 零位移动分级, 黑/白与彩色比较, 彩色对比5.7彩色增强功能: 彩色多普勒能量图 (CDE/CPI); 组织多普勒 (TDI)。

彩色多普勒超声诊断系统技术要求和规格一、设备名称：超高端全数字化高端彩色多普勒超声诊断仪二、数量：一套三、使用单位：四、设备用途：全身应用型彩色多普勒超声诊断系统，主要用于心脏、腹部、妇产、成人心脏、胎儿、新生儿、小儿、血管（外周、颅脑、腹部）、小器官、肌肉骨骼、神经、术中、剪切波弹性成像、造影及介入等方面的临床诊断和科研教学工作。

为各厂家的最新最高端机型，具有世界先进水平，具备持续升级能力，可满足临床开展新技术应用的需求。

五、主要技术规格及系统概述：5.1主机系统性能概括*5.1.1 高分辨率彩色液晶显示器≥21英寸，支持广域IPS平面转换技术，具有调节手及万象关节臂设计，可上下左右前后任意调节显示器位置，可前后折叠。

*5.1.2操作面板具备液晶触摸屏≥12英寸，点击即可选择需要调节的参数，操作面板可进行高度调整及旋转。

5.1.3 全数字化彩色超声诊断系统主机5.1.4 宽频可变频成像技术5.1.5 数字化二维灰阶成像单元5.1.6 M 型成像单元（包括灰阶M型和彩色M型）5.1.7 具备全方位、多角度解剖M型技术，并同时具备B型全角度心功能测量功能（附图证明）5.1.8 数字化频谱多普勒显示和分析单元（包括PW、CW和HPRF），支持实时二同步/三同步显示模式5.1.9 自动频谱跟踪及计算功能5.1.10 彩色多普勒成像技术：彩色多普勒速度图、彩色多普勒能量图5.1.11 组织多普勒成像单元1）组织多普勒速度图2）组织多普勒能量图3）组织多普勒加速度图4）可支持彩色、谐波、PW、M型多种模式5.1.12 主机数字化通道≥ 67,0005.1.13 系统动态范围≥210 dB5.1.14 具备电影回放及剪辑功能*5.1.15 具备高分辨率局部图像放大功能，可应用于实时、冻结、回放及双幅显示的图像，且放大以后图像不失真，帧频更高。

5.1.16 具备高清放大功能，并可增加感兴趣区细节显示及图像帧频5.1.17宽频、多频可变频成像，二维或谐波、彩色、频谱多普勒分别独立变频，频率可视可调，并可于屏幕上显示具体数值。

“彩色多普勒超声诊断系统4台”设备主要技术参数和要求第一台介入用第二台心脏彩超B分标、彩色多普勒超声诊断系统(心脏彩超)主要技术要求和规格一.设备名称及用途：高档心脏彩色多普勒超声诊断仪用于成人心脏，胎儿、新生儿及小儿心脏；血管（外周、脑血管）；腹部、浅表等超声诊断和相关科研。

二.主要技术规格及系统概述：1.主机系统性能概括1.1显示器及操作系统1.1.1 医学专用彩色液晶监视器，≥21英寸，分辨率1920×1080，自由臂可调节720°1.1.2主机具备彩色触摸屏，≥12英寸，合理功能分区，可滑屏操作1.1.3 功能分区控制面板，可升降、旋转、前后左右平移, 电子锁定1.1.4 全方位人机工程学设计1.1.5 通用成像探头接口≥4个，微型无针式接口1.2 主机系统1.2.1 全数字化多波束形成器1.2.2 数字化通道数≥7,000,0001.2.3 动态范围≥320dB1.2.4 系统主机16内核CPU，1TB硬盘，4GB显存1.3 二维灰阶成像（部件）单元1.3.1 纯净波单晶体探头技术，用于经胸心脏探头、腹部凸阵探头、经胸矩阵探头、经食道矩阵探头1.3.2具备自适应像素优化技术，可增强组织边界，抑制斑点噪声，可用于多种模式（2D、3D），多级可调（≥5级）1.3.3 空间复合成像技术，同时作用于发射和接收，最大偏转角度≥9，可与宽景成像、造影联用，支持所有凸阵、微凸阵和线阵成像探头1.3.4 凸阵、线阵探头具备扩展成像技术，可联合空间复合成像，扩展角度≥15度。

1.3.5 一键优化TGC曲线，可实时优化二维增益、对比度、动态范围1.3.6 单键持续增益补偿1.3.7 LGC侧向增益补偿技术，可视可调1.3.8具备对比双幅显示，可自动识别收缩期及舒张期，便捷Simpson’s测量1.4 频谱多普勒显示及分析系统1.4.1 自适应多普勒技术1.4.2 提供PW、CW、HRPW模式，高性能三同步成像1.4.3 实时自动多普勒测量分析，可提供参数选择≥15个参数1.4.4 一键自动优化多普勒频谱，自动调整基线及量程1.4.5 频谱取样门自动追踪技术，实时追踪血管位置，调整取样门位置1.4.6 智能多普勒优化技术, 实时智能调整取样容积位置、角度校正和偏转角度1.5 彩色血流成像（部件）单元1.5.1自适应超宽频带彩色多普勒成像技术1.5.2 彩色能量图及方向能量图（CPA）1.5.3 AutoColor单键调节血流成像参数1.5.4 彩色对比及实时对比显像1.5.5智能多普勒优化技术, 实时智能调整取样框位置和偏转角度1.6 组织多普勒成像（TDI）1.6.1 高帧频彩色和脉冲波组织多普勒成像1.6.2 二维、彩色M型、速度曲线同屏显示1.6.3 专业TDI测量软件包1.7 谐波成像技术（自然组织谐波成像、对比造影剂谐波成像）1.8.负荷超声成像1.9穿刺引导功能：支持凸阵、微凸阵、线阵探头穿刺引导功能；凸阵探头穿刺引导角度>=4个；线阵探头穿刺引导角度≥3个。

彩色多普勒超声诊断仪技术参数要求（心血管为主全身应用机型）一、主要技术要求和规格（一）概述1、设备名称：彩色多普勒超声诊断仪2、设备用途：主要用于心血管方面的超声检查，兼顾腹部、小器官等方面的超声检查。

3、设备数量：1台。

4、设备要求2020年以后生产，最新版本软件。

（二）设备技术要求及相应配置1、主要技术要求：1.1 GE要求提供cSound™空间像素成像平台、连续发射和接收的冰晶探头技术，先进大的空间像素共焦（TCI）及智能像素优化（ACE）等先进的像素及图像算法处理，支持冰晶探头技术，Virtual Apex虚拟心尖技术，自动心肌AFI技术；飞利浦要求提供nSight主机平台技术，集束精准发射，海量并行处理技术SonoCT复合成像，XRES核磁像素优化技术，自适应图像处理具备纯净波单晶体探头技术，联合影像技术，智能多普勒成像技术，灰阶超宽视野成像技术，智能多普勒技术，心腔造影技术；西门子要求全新生物声学平台技术，具备高清高密度探头技术，SieClear高级空间复合成像技术，TEQ组织均衡技术，DTCE动态组织对比增强技术，超宽视野成像技术，血管增强技术；佳能要求提供iBeam forming(智能波束形成技术),iBeam平台架构和Performance的临床能力带来的成像，iDMS-3D声束成型技术，ATI衰减成像技术，超微血流成像SMI：cSMI彩色模式、mSMI减影模式,高级动态血流ADF,i系列探头技术;动态声束聚焦，声速自动偏转；其他厂家要求提供同高档次平台技术。

1.2 全数字化超声诊断平台及声束形成器，有效扫查深度≥36cm。

1.3 ≥21英寸高分辨率彩色纯平超薄液晶显示器,≥10英寸触摸屏，直接点击触摸屏即可选择需要调节的参数。

1.4 物理通道数≥512。

1.5 高分辨率二维灰阶成像和M型显像。

1.6 彩色多普勒定量识别技术和方向性彩色多普勒能量图（CDE）。

1.7 频谱多普勒及连续多普勒显示和分析。

高端彩色多普勒超声诊断仪技术要求和规格一、设备名称：高端彩色多普勒超声诊断仪二、数量：两套三、设备用途及主要要求：1、主要用于腹部、心脏、妇科及胎儿检查、血管、小器官、肌肉骨骼、神经、术中、弹性、造影及介入等方面的临床诊断和科研教学工作。

具有世界最新平台，具备持续升级能力，可满足临床开展新技术应用的需求；2、投标设备必须为各厂家满足全身应用的高档次机型；★3、投标设备要求为国内生产的产品，2023年以后推出最新机型（以NMPA注册证书为准），并具备持续升级能力；四、主要技术规格及系统概述：（一）主机系统性能概括1.全数字化彩色超声诊断系统主机；2、全新集束精准发射技术,全程动态聚焦发射声束；★3,全聚焦相干成像或类似功能，整个图像区域无焦点，支持所有探头及应用条件；4、智能图像零键优化技术，无需按键操作，实时优化二维、彩色多普勒及造影图像质量；5、清澈血流技术或类似功能，自动消除因生理运动造成的彩色伪像，提高彩色分辨率,增强血流边界显示，减少伪像；6,数字化二维灰阶成像及M型成像单元（包括灰阶M型和彩色M型）；7,数字化频谱多普勒显示和分析单元（包括PM CW和HPRF）8,具有组织多普勒成像单元，可支持彩色、谐波、PMM型多种模式9、具备高清放大功能。

10、高级空间复合成像技术，逐级可调，与彩色和其他高级成像模式兼容。

11,具备血管增强技术，通过数字化减影技术，有效减少大血管及微细血管结构的噪声，提供更为清晰的血管壁定义和组织边界检测。

有效增强深部血管和小血管管壁、管腔、血管内膜等结构的显示能力，可用于周围血管、浅表组织及胎心检查等，并支持25级可调。

★12、主屏幕和触摸屏同时显示图像，基于Al大数据深度场景化，自动呈现4种不同风格图像，在实时状态下快速切换，且预设联动，医生可自定义选择其中一个作为最优检查条件，减少操作；（附图证明）★13、传感器内置探头技术，点击探头或功能按键即可实现切换探头或容积导航功能。

彩色多普勒超声诊断仪技术参数要求（心血管为主全身应用机型）一、主要技术要求和规格（一）概述1、设备名称：彩色多普勒超声诊断仪2、设备用途：主要用于心血管方面的超声检查，兼顾腹部、小器官等方面的超声检查。

3、设备数量：1台。

4、设备要求2020年以后生产，最新版本软件。

（二）设备技术要求及相应配置1、主要技术要求：1.1 GE要求提供cSound™空间像素成像平台、连续发射和接收的冰晶探头技术，先进大的空间像素共焦（TCI）及智能像素优化（ACE）等先进的像素及图像算法处理，支持冰晶探头技术，Virtual Apex虚拟心尖技术，自动心肌AFI技术；飞利浦要求提供nSight主机平台技术，集束精准发射，海量并行处理技术SonoCT复合成像，XRES核磁像素优化技术，自适应图像处理具备纯净波单晶体探头技术，联合影像技术，智能多普勒成像技术，灰阶超宽视野成像技术，智能多普勒技术，心腔造影技术；西门子要求全新生物声学平台技术，具备高清高密度探头技术，SieClear高级空间复合成像技术，TEQ组织均衡技术，DTCE动态组织对比增强技术，超宽视野成像技术，血管增强技术；佳能要求提供iBeam forming(智能波束形成技术),iBeam平台架构和Performance的临床能力带来的成像，iDMS-3D声束成型技术，ATI衰减成像技术，超微血流成像SMI：cSMI彩色模式、mSMI减影模式,高级动态血流ADF,i系列探头技术;动态声束聚焦，声速自动偏转；其他厂家要求提供同高档次平台技术。

1.2 全数字化超声诊断平台及声束形成器，有效扫查深度≥36cm。

1.3 ≥21英寸高分辨率彩色纯平超薄液晶显示器,≥10英寸触摸屏，直接点击触摸屏即可选择需要调节的参数。

1.4 物理通道数≥512。

1.5 高分辨率二维灰阶成像和M型显像。

1.6 彩色多普勒定量识别技术和方向性彩色多普勒能量图（CDE）。

1.7 频谱多普勒及连续多普勒显示和分析。

高档彩色多普勒超声诊断仪技术要求和规格一、设备名称：高档彩色多普勒超声诊断仪二、数量：一套三、设备用途说明：国内外知名品牌高档全身应用型彩色多普勒超声诊断仪,主要用于腹部、心脏、妇产、泌尿、浅表小器官与血管、体检、胎儿心脏、新生儿及小儿；血管（外周、颅脑、腹部）；小器官、肌肉骨骼、神经等方面的临床诊断和科研教学工作，具有世界级先进水平，要求产品具备持续升级能力，能满足临床开展新技术应用的需求。

四、主要技术规格及系统概述：4.1主机成像系统包括：1.1.1具备221英寸1ED高分辨率液晶显示器，无闪烁，不间断逐行扫描，可视角度180°,可上下左右任意旋转，可前后折叠；4.1.2操作面板支持180。

任意偏转；4.13具备液晶触摸屏213英寸，可滑动触摸屏进行翻页，直接点击触摸屏即可选择需要调节的参数；4.1.4数字化二维灰阶成像单元及M型显像单元；4.1.6数字化频谱多普勒显示和分析单元（包括PW、CW）；4.1.7高分辨率二维图像及M型显示模式（包括灰阶M型和彩色M型）；4.1.8彩色多普勒成像：彩色多普勒速度图，彩色多普勒能量图，方向多普勒能量图；4.1.9彩色组织多普勒成像：彩色组织多普勒速度图，彩色组织多普勒能量图；4.1.101.10血流脉冲多普勒频谱、组织多普勒频谱、连续波多普勒频谱；4.1.11实时二同步/三同步能力；4.1.12频谱及图像电影回放功能；4.1.13自动频谱跟踪及计算；4.1.14全数字化多波束形成器；4.1.15组织谐波成像:可用于全部成像探头，频率可视可调，中心频率数值可显示；* 4.1.16宽频可变频成像技术:灰阶、谐波、彩色、频谱支持独立变频,具体中心频率数值可视可调；* 4.1.17斑点噪声抑制技术：支持所有探头，多级可调，支持3D/4D、CFM/PDI.宽景成像、造影成像等技术4. 1.18具备真实高级空间复合成像技术；5. 1.19实时自动图像优化和一键优化功能，可实时优化二维灰阶图像、彩色多普勒和频谱多普勒；6. 1.20具备组织多普勒成像技术DTI,可显示彩色、M型、频谱、能量四种模式；7.121具备高清放大技术：高清放大感兴趣区域，无细节丢失；*4.1.22具有彩色血流多普勒速度定量识别技术，可自动实时识别血流边界、湍流、射流血流标示技术（提供证明图片）；*4.1.23具备快速创伤评估预设模式，可快速帮助用户判断患者伤情，满足急重症使用续期；4. 1.24支持左心造影模式，可获得更好的心内膜对比度，改善的信噪比和更好的穿透力可以降低M1（MI<O.1）,提供更长的造影剂显影持续时间。

彩色多普勒超声诊断系统采购招标项目主要技术规格及系统概述
3、系统技术参数及要求
（2）品目号1-2 全数字化高端彩色多普勒超声诊断仪数量：1套
1、设备用途:主要用于腹部、妇产、胎儿心脏、成人心脏、泌尿、新生儿、小儿、血管（外周、颅脑、腹部）、小器官、骨骼肌肉、神经、术中，造影、介入等方面的临床诊断和科研教学工作，具有世界先进水平，具备持续升级能力，能满足开展新的临床应用需求。

2、主要技术参数及要求
3、系统技术参数及要求
（3）品目号1-3 高集成彩色多普勒超声诊断系统数量：1台
1、设备用途:用于全身各器官超声诊断和相关科研，包括心脏、腹部、外周血管等。

2、技术参数及要求
3、系统技术参数及要求
（4）品目号1-4 胸阻抗断层成像仪数量：1套
1、设备用途:主要用重症医学二科部门使用。

2、技术参数及要求。
