GE HealthcareLOGIQ 200 PRO Series Digital Urological UltrasoundA Superior, Cost-Effective Solution for Urological UltrasoundThe all-digital LOGIQ 200 PRO black-and-white ultrasound system features advanced imaging technology designed to make it ideal for a full range of urological applications.This premium system delivers powerful urological imaging capabilities. And its 48-channel, wide-aperture architecture supports wide-band, multi-frequency imaging at faster frame rates, for optimized B-mode resolution.An extremely compact system that’s well suited for your urology practice, the LOGIQ 200 PRO equips you with:•A wideband 7.0 MHz endorectal probe for superb prostate imaging •Sophisticated computational software for precise volume calculations•An easy-to-use needle-biopsy guideIncredibly Easy OperationThe LOGIQ 200 PRO complements this powerful performance with a range of capabilities designed to speed procedures and enhance your productivity – including:•Customized presets•Live picture-in-picture lets you zoom in any region of interest without losing sight of the original image•One button set-up for biopsies•Large 12-inch monitor for high-resolution display Complete Investment SecurityTo help safeguard your investment in advanced ultrasound technology, the LOGIQ 200 PRO comes complete with comprehensive GE support. For instance:•The GE Customer Answer Center puts you in touch with registered Sonographer who’s thoroughly trained in the use of LOGIQ 200 PRO•Worldclass GE service support includes prompt on-site service, delivered by one of the industry’s largest and best-trained teams of field engineers …as well as ultra-fast diagnostics and repair via our pioneering InSite remote service network•Flexible GE financing and trade-in programs make advanced technology affordable for virtually any practiceLearn More TodayFor more information on the LOGIQ 200 PRO urology system, please contact your GE representative today or call 1-888-202-5528.©2005 General Electric Company – All rights reserved.GE and GE Monogram are trademarks of General Electric Company.GE Medical Systems Information Technologies, Inc.,a General Electric company, going to market as GE Healthcare.05-974703/05 Printed in USA。

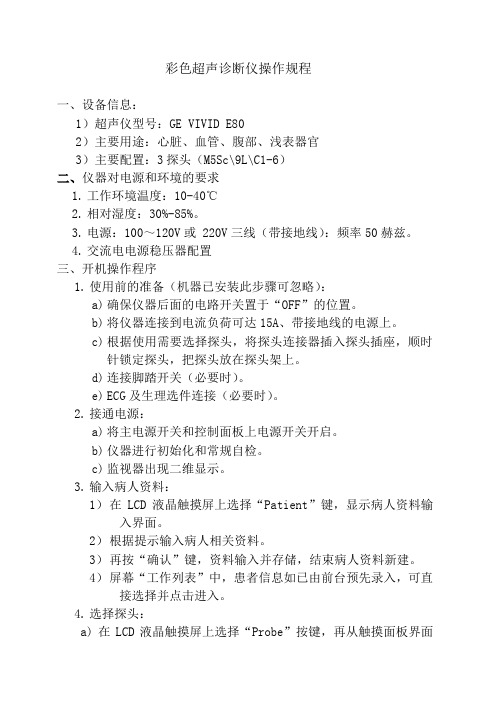

彩色超声诊断仪操作规程一、设备信息：1）超声仪型号：GE VIVID E802）主要用途：心脏、血管、腹部、浅表器官3）主要配置：3探头（M5Sc\9L\C1-6）二、仪器对电源和环境的要求1.工作环境温度：10-40℃2.相对湿度：30%-85%。
3.电源：100～120V或 220V三线（带接地线）：频率50赫兹。
4.交流电电源稳压器配置三、开机操作程序1.使用前的准备（机器已安装此步骤可忽略）：a)确保仪器后面的电路开关置于“OFF”的位置。
b)将仪器连接到电流负荷可达15A、带接地线的电源上。
c)根据使用需要选择探头，将探头连接器插入探头插座，顺时针锁定探头，把探头放在探头架上。
d)连接脚踏开关（必要时）。
e)ECG及生理选件连接（必要时）。
2.接通电源：a)将主电源开关和控制面板上电源开关开启。
b)仪器进行初始化和常规自检。
c)监视器出现二维显示。
3.输入病人资料：1）在LCD液晶触摸屏上选择“Patient”键，显示病人资料输入界面。
2）根据提示输入病人相关资料。
3）再按“确认”键，资料输入并存储，结束病人资料新建。
4）屏幕“工作列表”中，患者信息如已由前台预先录入，可直接选择并点击进入。
4.选择探头：a)在LCD液晶触摸屏上选择“Probe”按键，再从触摸面板界面上选择适当的探头及应用条件。
b)探头可以在多个检查种类/应用中使用。
5.成像模式及选择：仪器初始化后，二维图像显示在屏幕上。
a)按M、C、PW、2D等控制键，可开始不同的显示模式。
b)按相同的控制键，即可退出此模式。
二维成像a)在控制面板中按压有关控制键和转动有关按钮，可以调节二维图像的有关参数，如深度调节按钮；局部放大调节按钮；TGC调节TGC滑钮，增益调节可直接旋转2D旋钮。
b)按“Image Store”键来存储2D图片,按“Print”键来打印或者传输所需要的图片。
M型成像a)M型图像的获取：按操作面板上的MM键，用轨迹球将移动二维图像上M型取样线定位至所需图像区域，要退出可再按MM键。
gee9彩超机使用说明书
一、B超机使用要选择稳定的电源，要有接地线，配备稳压器，把B超机的电源线插在稳压器上。
二、熟练掌握B超仪器面板上各个指示键的功能，在检查病人的时候，对功能键的切换步骤要非常熟练，如果图像显示不佳时要进行调节。
三、检查病人时对于不同部位的检查要选择合适的探头，比如检查浅表器官时，像甲状腺、乳腺等就选择频率在10-12赫兹的高频探头。
检查腹部器官，比如肝、胆、胰、脾，就选择频率在3.5-5赫兹的低频探头。
如果检查心脏时，选择频率在6-8赫兹的中频探头。
四、每天做完病人后，先用软布轻轻的把探头擦拭干净，然后再把探头消毒一下，轻放于探头支架上。
定期进行B超仪器保洁除尘，检查室也要定期进行红外线消毒。
LOGIQ 3常用操作中文参考手册GE Medical SystemsCopyright © 2003 By General Electric Co.目录系统外观 (1)正面观、侧面观、后面观 (1)辅助灯和脚轮 (2)开、关机操作 (3)系统上电 (3)开机操作 (4)关机 (5)操作员登录和密码保护 (5)注销 (6)调节显示器 (7)亮度和对比度 (7)探头的连接 (8)连接探头 (8)停用探头 (8)卸载探头 (8)控制面板 (9)控制面板图示 (9)控制面板功能键说明 (10)打字键盘 (14)优化图像 (15)一级菜单和二级菜单 (15)优化B模式 (18)B 模式一级菜单和二级菜单 (19)B 模式一级菜单 (19)B 模式二级菜单 (20)优化M模式 (21)优化彩色血流 (22)优化频谱多普勒 (23)病人档案管理器 (24)N EW P ATIENT （新患者）键 (24)病人档案管理说明 (25)调出既往患者信息、建立新检查 (26)选择探头和检查应用预设 (28)启动应用探头和检查预设 (28)创建新预设（用户自定义预设） (29)图像放大/ 电影回放 (30)图像放大 (30)激活电影回放 (30)使用电影回放 (31)注释图像 (32)简介 (32)添加注释到图像 (34)箭头 (34)EASY 3D (36)采集三维图像 (36)操作3D (36)执行表面着色 (36)解剖刀 (37)3DV IEW 扫描提示 (37)解剖M-MODE (38)激活和调整A NATOMICAL M取样线 (38)常规测量和计算 (39)测量控制键的位置 (39)模式测量 (43)B模式测量 (43)距离测量 (43)周长和面积（椭圆）测量 (44)周长和面积（轨迹）测量 (45)狭窄度 (45)体积 (46)角度 (47)M模式测量 (48)心率 (48)多普勒模式测量 (49)速度 (50)自动包络法脉搏指数(PI) (50)手动法搏动指数(PI) (50)阻力指数(RI) (51)S/D 或D/S 比率 (51)加速时间(AT) (52)最大压力梯度(PG) (52)平均压力梯度(PG) (52)平均压力梯度的自动计算 (53)心率 (53)ED/PS 或PS/ED 比率 (53)S/D 或D/S 比率 (54)自动血管计算 (55)概述 (55)如何激活自动血管计算 (55)设置自动血管计算参数 (56)自动血管计算检查及结果分配（举例） (56)测量/计算结果的控制分配 (57)修改自动计算 (58)手动计算预设置 (59)血管命名缩写中英对照 (60)产科测量和计算 (61)简介 (61)B模式测量 (61)产科参数英文名称及缩写中文说明 (62)产科曲线图 (63)概述 (63)查看产科曲线图 (63)胎儿趋势图 (66)手动输入过去的检查数据 (67)胎儿生长栏图 (69)产科- 多胎 (70)多胎 (70)输入胎儿数量 (70)工作表和报告页 (75)查看和编辑工作表 (75)编辑工作表 (76)心脏测量 (78)心脏测量英文缩写中文说明 (78)图像/ 数据管理 (81)预览剪贴板图像 (81)从剪贴板中获取图像 (81)另存为在任何PC上查看的图像 (82)CD-ROM介质要求 (84)CD-ROM处理技巧 (84)移动图像到档案管理系统 (85)导出/ 导入（在超声波系统之间移动数据） (85)导入数据 (86)格式化可移动介质 (87)日常维护 (88)患者、报告、用户定义的备份操作 (88)使用备份恢复系统 (89)系统预设 (91)概述 (91)系统/常规预设菜单 (91)系统照管和维护 (93)清洁空气滤网 (93)探头定位标识 (94)清洗探头 (94)系统外观正面观、侧面观、后面观1. 手柄2. 耦合剂槽3. 监视器4. 打字键盘5. 打印机舱6. 探头槽7. 探头连接器8. 脚轮9. 电源开关10. 后面板11. CD-RW12. ECG 组件接口辅助灯和脚轮辅助灯1 松开胶轮锁2 锁定胶轮开、关机操作系统上电将电源的插头连接到系统上，使用固定夹加以固定。
彩超机器操作方法
彩超机器（也称超声波扫描机）是一种用于进行超声波检查的医疗设备。
以下是一般的彩超机器操作方法：
1. 准备工作：
- 打开机器电源，等待机器启动并进行自检。
- 准备好超声探头（探头类型根据检查部位而定）。
- 准备好清洁剂和适合的打印纸。
2. 根据需要选择扫描模式：
- 选择适当的扫描模式（例如2D、彩色多普勒、血流显像等）。
- 针对特定的检查部位选择相应的预设参数。
3. 准备患者：
- 请患者脱去相关部位的衣物，并保持舒适的体位。
- 为患者涂抹适量的凝胶剂，以增加超声波信号的传导。
4. 进行扫描：
- 将凝胶剂涂抹在超声探头与患者皮肤之间。
- 将超声探头放置在需要检查的部位上。
- 适当调整探头的角度、深度和增益等参数，以获得清晰的图像。
- 对不同的组织或器官进行扫描，并记录相关的图像和数据。
5. 结束扫描：
- 停止超声波发射，将超声探头从患者身上移开。
- 关闭机器或将它切换到待机模式。
- 清理和消毒超声探头。
6. 打印和存储数据：
- 如有需要，可以将扫描结果打印成图片或存储到电脑或其他媒体上。
- 在纸质打印物上，可以标注患者信息和扫描日期等。
请注意，这只是一般的彩超机器操作方法。
实际操作可能因机器型号、操作系统、检查部位和具体要求而有所不同。
在使用彩超机器之前，请熟悉操作手册并接受相关培训。
