开利19XR离心式冷水机组制冷量及制冷剂用量表

开利新推出19XR 10kV高效离心式冷水机组开利最新推出19XR 10kV系列离心式冷水机组，冷量范围900-1500冷吨，可以满足大型商业和工业项目高电压(10kV)应用需求。

加上已有机组，19XR可以提供包含380V，3.3kV，6.3kV，10kV不同电压的机组，广泛满足各类项目的应用需求。

19XR 10kV离心式冷水机组是开利现有19XR系列离心式冷水机组的拓展，完全秉承了19XR机组原有的各项特点，重点的差异是采用10kV高压电机和高压启动柜。

19XR系列离心式冷水机组特别针对环境领先冷媒R134a而设计，对大气臭氧层完全没有破坏，机组综合了新型压缩技术、高效传热技术和直接数字控制技术，设计工艺先进，完全符合二十一世纪环境与能源方面的要求和发展趋势，代表了当前离心式冷水机组的最先进水平。

作为世界500强公司－美国联合技术公司的成员，开利能够分享兄弟的尖端科研成果。

开利19XR共享普惠发动机航空发动机技术设计的锥管状扩压器，大幅度地提高了机组的峰值效率。

19XR系列离心机组的技术特点1、应用R134a无氯冷媒效率最高的离心式冷水机组：开利专利超高效蒸发管：针对不同传热机理、流体介质设计的特殊换热表面，使传热效率达到最优，同时降低沿程流动压力损失，减少用户能耗。

高效叶轮和专利设计的扩压器：应用三元流动原理，完全针对HFC-134a 设计的高效叶轮，保证了机组满负荷与部分负荷性能；采用新型航空发动机技术，专为正压制冷剂设计的锥管状扩压器进一步增加了机组峰值效率。

开利专利可旋转扩压器机构（SRD）：通过内环的转动调整通道面积和气流方向，改善部分负荷运行性能并提高运行稳定性。

19XR AccuMeter TM线性浮阀：在不同负荷和压头条件下，始终可灵活调节流量，保证换热面积最大化，良好的液封同时消除了不必要的热气旁通，保证机组始终在高效状况下运行。

2、一体化设计，安装使用维护更简单制冷剂喷液冷却电机, 用户无需安装机房冷却/通风装置专有制冷剂回路冷却润滑油, 无需现场安装油冷却水管机组出厂已完全充注润滑油中文显示控制, 操作简单便捷，并可切换英文，日文及韩文显示强大的通讯能力(RS485接口，多台冷水机组优化CSM，开利舒适空调网络CCN，智能楼宇控制BAS)隔离阀方便转移制冷剂，省去制冷剂储存装置方便的安装与维修结构：从压缩机两端即可拆下压缩机的所有零件3、可靠性单级压缩机，运动部件少，大大提高机组的可靠性制冷剂喷液冷却电机,电机运行更稳定可靠专利传动机构，保证机组可靠运行正压机组，无需抽气回收装置完整保护功能令机组运行无忧航空设计的O型密封环，解决了垫圈泄漏问题完整的制造、测试体系严格保证机组质量控制系统24V低电压更安全对于19XR 10kV高压机组而言，产品是否安全可靠是客户最为关注的重点。

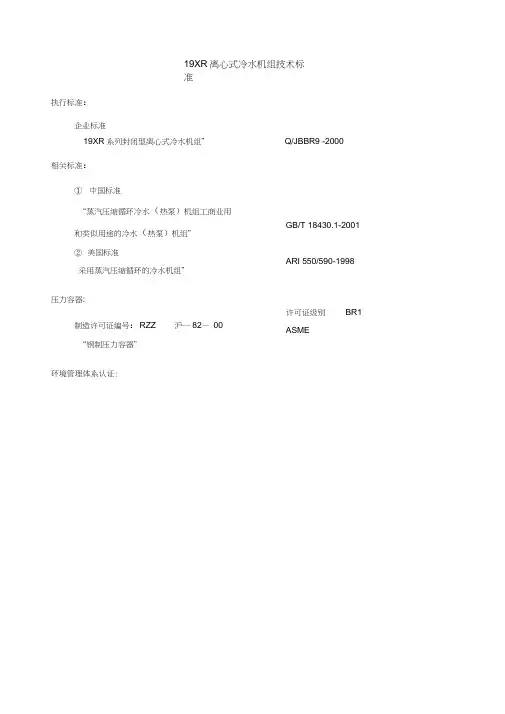

19XR离心式冷水机组技术标准执行标准:企业标准“19XR系列封闭型离心式冷水机组”Q/JBBR9 –2000相关标准:①中国标准“蒸汽压缩循环冷水(热泵)机组工商业用和类似用途的冷水(热泵)机组”GB/T 18430.1-2001②美国标准“采用蒸汽压缩循环的冷水机组”ARI 550/590-1998压力容器:制造许可证编号: RZZ 沪—82—00 许可证级别BR1“钢制压力容器”ASME环境管理体系认证：机械工业环境管理体系认证中心证书编号：10-2000-002质量体系标准: ISO9001挪威船级社（RvA DNV）Certificate No. QSC—3655 制造标准符合下列标准要求：《容积式和冷水机组性能试验方法》 GB10870-2001《容积式和离心式冷水机组安全要求》 JB/T8654－1997《制冷装置用压力容器》 JB/T6917－1998ARI标准认证ASME压力容器安全标准1.1产品组成系统说明，产品主要技术数据和性能的详细描述及提供产品实物彩色样本。

1.1.1产品组成系统说明离心式冷水机组成套包括：－按照中国国家压力容器标准和规范进行改型设计、制造和测试的蒸发器和冷凝器，产品水侧工作压力冷凝器为1.6MPa，蒸发器为1.6MPa。

－ 02XR单级高效离心式压缩机组件，包括液态制冷剂冷却的封闭电机、油泵组件等。

－机组的接管及连接线。

－润滑系统（已充注润滑油）。

－R134a冷媒－微电脑控制中心和温度、压力传感器－线性浮阀节流系统。

－启动柜－蒸发器和封闭电机保温层－水平调整板及橡胶隔震垫水平调整板放在机组底脚下（中间隔置橡胶隔震垫），以使机组处于水平位置，并减少振动的影响。

群控系统交货清单包括（不限于以下设备，详细参见群控报价清单）：- 冷水机组系统管理控制器CSM- 通用控制器模块及输出/输入模块CC6400&I/O、接口、电控箱- CCN监控软件Comfort VIEW、计算机、打印机、UPS电源- 流量计、传感器、阀门-桥架及安装工程1.3.1 19XR离心式冷水机组关键原器件明细表19XR(900-1500冷吨)离心式冷水机组10KV_直接启动柜主要部件清单一、制造商质量保证体系介绍1、项目计划开利公司根据招标文件的要求，有计划、有步骤地组织冷水机组的设计、制造、检验和服务。

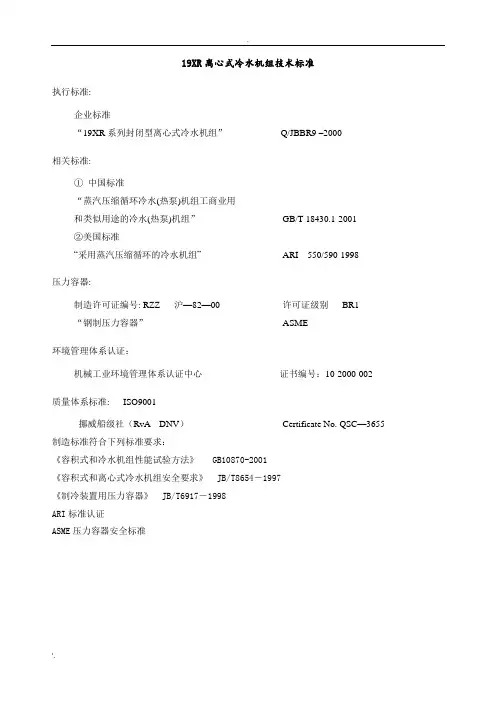

19XR 离心式冷水机组技术标准执行标准：企业标准相关标准：① 中国标准“蒸汽压缩循环冷水（热泵）机组工商业用 和类似用途的冷水（热泵）机组” ② 美国标准采用蒸汽压缩循环的冷水机组”压力容器:制造许可证编号：RZZ 沪一82— 00“钢制压力容器”环境管理体系认证:19XR 系列封闭型离心式冷水机组”Q/JBBR9 -2000GB/T 18430.1-2001ARI 550/590-1998许可证级别BR1ASME机械工业环境管理体系认证中心质量体系标准：ISO9001挪威船级社（RvA DNV）制造标准符合下列标准要求：《容积式和冷水机组性能试验方法》《容积式和离心式冷水机组安全要求》《制冷装置用压力容器》ARI标准认证ASME±力容器安全标准证书编号：10-2000-002Certificate No. QSC —3655GB10870-2001JB/T8654 —1997JB/T6917 —19981.1产品组成系统说明，产品主要技术数据和性能的详细描述及提供产品实物彩色样本1.1.1产品组成系统说明离心式冷水机组成套包括：-按照中国国家压力容器标准和规范进行改型设计、制造和测试的蒸发器和冷凝器，产品水侧工作压力冷凝器为1.6MPa,蒸发器为1.6MPa-02XR单级高效离心式压缩机组件，包括液态制冷剂冷却的封闭电机、油泵组件等。

-机组的接管及连接线。

-润滑系统（已充注润滑油）。

-R134a冷媒-微电脑控制中心和温度、压力传感器-线性浮阀节流系统。

-启动柜—蒸发器和圭寸闭电机保温层-水平调整板及橡胶隔震垫水平调整板放在机组底脚下（中间隔置橡胶隔震垫），以使机组处于水平位置，并减少振动的影响。

群控系统交货清单包括（不限于以下设备，详细参见群控报价清单）：-冷水机组系统管理控制器CSM-通用控制器模块及输出/输入模块CC6400&1/0、接口、电控箱-CCN监控软件Comfort VIEW、计算机、打印机、UPS电源-流量计、传感器、阀门桥架及安装工程1.3.1 19XR离心式冷水机组关键原器件明细表1.3.1 19XR离心式冷水机组关键原器件明细表19XR（900-1500 冷吨）离心式冷水机组技术规格偏差表制造商质量保证体系介绍1、项目计划开利公司根据招标文件的要求，有计划、有步骤地组织冷水机组的设计、制造、检验和服务2、项目组织开利公司为大连期货大厦建设项目的实施建立了《项目管理组织架构图》3、项目管理计划3.1为了确保大连期货大厦冷水机组以及必须的备品备件、专用工具和相关技术服务的成功提 供，本公司专门制定本项目管理计划。

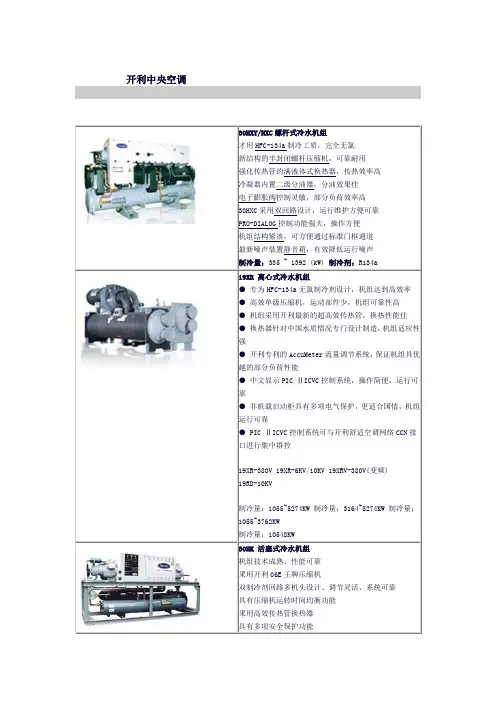

开利中央空调30HXY/HXC螺杆式冷水机组才用HFC-134a制冷工质，完全无氯新结构的半封闭螺杆压缩机，可靠耐用强化传热管的满液体式换热器，传热效率高冷凝器内置二级分油器，分油效果佳电子膨胀阀控制灵敏，部分负荷效率高30HXC采用双回路设计，运行维护方便可靠PRO-DIALOG控制功能强大，操作方便机组结构紧凑，可方便通过标准门框通道最新噪声装置静音箱，有效降低运行噪声制冷量：335 ~ 1392 (kW) 制冷剂：R134a19XR 离心式冷水机组● 专为HFC-134a无氯制冷剂设计，机组达到高效率● 高效单级压缩机，运动部件少，机组可靠性高● 机组采用开利最新的超高效传热管，换热性能佳● 换热器针对中国水质情况专门设计制造，机组适应性强● 开利专利的AccuMeter流量调节系统，保证机组具优越的部分负荷性能● 中文显示PIC ⅡICVC控制系统，操作简便，运行可靠● 非机载启动柜具有多项电气保护，更适合国情，机组运行可靠● PIC ⅡICVC控制系统可与开利舒适空调网络CCN接口进行集中群控19XR-380V 19XR-6KV/10KV 19XRV-380V(变频)19RD-10KV制冷量：1055~5274KW 制冷量：3164~5274KW 制冷量：1055~3762KW制冷量：10548KW30HK 活塞式冷水机组机组技术成熟、性能可靠釆用开利06E王牌压缩机双制冷剂回路多机头设计、调节灵活、系统可靠具有压缩机运转时间均衡功能釆用高效传热管换热器具有多项安全保护功能安装快捷、操作简单30RH 涡旋式风冷冷水机组 A系列● 新型高效涡旋式压缩机，仅三个运动部件，运转宁静可靠● 世界首台专为HFC-407C优化设计的风冷热泵机组，经济节能与环境优先兼顾● 充分利用HFC-407C非共沸性的逆流式钎焊板式换热器，效率不打折扣● 开利专利第三代“飞鸟”风扇，双速风机电机，实现超静运行● 内置水利模块，含水泵、过滤器、安全阀、膨胀水箱、压力表、放气阀、流量开关、流量调节阀等所有必要水力组件，安装简单快捷，初投资节省● 专利平衡/节能器彻底解决了制冷/制热模式对制冷剂量需求的不同● 运行工况范围宽广：-10~46℃● 接风管型机组30RYH040A,风机余压150Pa● 选项：双泵、高扬程泵等30RH040A~160A制冷量：38.3~142.0KW制热量：39.2~160.0KW30RB 涡旋式风冷冷水机组“杰作“系列● 开利二十一世纪全球同步推出的专为无氯冷媒HFC410A设计的风冷冷水机组● 新型高效涡旋式压缩机，运转宁静可靠● 开利专利第四代“飞鸟“低噪声风扇，实现超宁静运行● 内置水利模块，含水泵、过滤器、安全阀、膨胀水箱、压力表、放气阀、流量开关、流量调节阀等所有必要水力组件，安装简单快捷，初投资节省● Pro-dialog Plus微电脑控制系统功能强大，操作方便● 电子膨胀阀控制精确，部分负荷效率高● 选项：低扬程/高扬程/超高扬程水力模块、低噪声/超低噪声、低环境温度运行（0~-20℃）、100%热回收、直接膨胀式免费取冷、低温机组等（具体发布时间请与开利各地销售代表联系）30RB162G~802G制冷量：164~783KW30XA 螺杆式风冷冷水机组专为无氯制冷剂HFC—134a设计的风冷冷水机组、满负荷制冷效率高达3.2新型06T双螺杆压缩机、专利的转子外形设计、滑阀无级调节、无论满负荷还是部分负荷工况均可高效运转开利专利第四代“飞鸟TM”低噪声轴流风扇、运转宁静且大幅降低低频噪声的产生电子式膨胀阀控制精确灵敏、部分负荷效率高蒸发器釆用满液式设计、传热效率高、检修方便先进的Pro-dialog Plus自适应控制、大屏幕中文液晶触摸屏控制显示、功能强大、操作简便微管传热热冷凝器、传热效率更高同时耐腐蚀能力提升3.5倍，广泛适用于没海及都市环境内置式水力模块（选项），包括水泵、过滤器、膨胀水箱、安全阀、压力表、流量开关、流量调节阀等所有必要水力组件、安装简单快捷选项：压缩机静音箱、超低噪声、内置式水力模块等39XT高端组合式空调机组全新无冷桥箱体结构专利设计（专利号ZL03270350.3）60mmPU发泡面板，铝合金型材框架特殊结构双重门封条，漏风率达欧洲C级防冷桥性能达到欧洲TB1级别箱体保温性能达到T1级针对各类空调机组与末端，提供各种程度的控制系统方案通过通讯信号线，采集来自空调机组末端上的温度、湿度、阀门、风门开度等信号通过内置逻辑程序，控制阀门，风门开度，监控风机、过滤网状态，自动发出报警等送风量：2209 – 19809030RA/RH小型涡旋式风冷冷水(热泵)机组机组外形简洁紧凑，适合安装于各种狭小空间，如阳台等内置水循环系统所需的水力组件，包括三速水泵、膨胀水箱、水流开关等，现场安装轻松简单2.5HP-12HP全系列产品，专为中国用户设计，适用于60-300平方米的住宅和小型商业项目严格的质量控制保证制冷剂无泄漏-10C 到+46C全天候、全年候运行采用全封涡旋压缩机和专利设计的双速风机，同时获得宁静的运转环境和超越同伎的运转效率制冷量：6.7~ 29 kW 制热量：7.9~32 (kW)42CXM+38GL/YL多联卧式暗装风管机室内机高度仅220mm，节省层高，满足各种场合的安装需要室外机厚度仅300mm，占地面积小先进的“一拖多”技术，设计更灵活室内机可按使用要求选择搭配，型号齐全具有独立的冷媒回路，每台室内机可单独控制可广泛使用于个性化的居家住宅、办公室、商铺、娱乐等场所新型消声玻璃纤维保温材料，确保外表平整美观恶劣凝露工况下保温性能显著室内机组的水盘及保温板采用整体压模工艺，杜绝水盘漏水制冷量：2.5~ 11 kW 制热量：2.6~12 (kW)38RARH 高静压管道系统可靠耐用——来自开利尖端技术、机组保护功能齐全，全程质量控制，每道工序严格检测（如耐压强度，气检，负压气检等）使用方便——超薄设计，节省空间，超长冷媒接管设计，长达50米，高智能控制器，随意掌控温度节能高效——可引进新风，保持室内空气清新：设计独特，高效节能39CBF 组合式空调机组优化设计组件,根据客户要求,用选型软件选配最经济,最优化的功能组合针对各类空调机组与末端,提供各种程度的控制系统方案通过通迅信号线,釆集来自空调机组或末端上的温度、湿度、阀门、风门开度等信号，通过内置罗辑程序，控制阀门，风门开度，监控风机，过滤网状态，自动发出报警等获得欧洲标准（EUROVENT）认证。

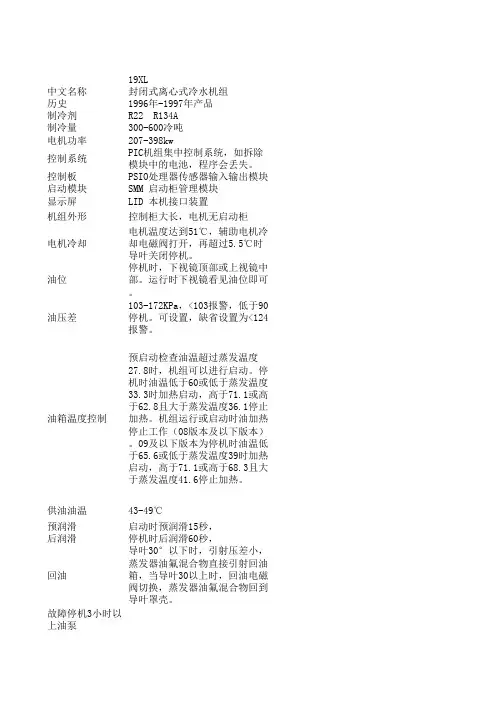

19XL中文名称封闭式离心式冷水机组历史1996年-1997年产品制冷剂R22 R134A制冷量300-600冷吨电机功率207-398kw控制系统PIC机组集中控制系统，如拆除模块中的电池，程序会丢失。

控制板PSIO处理器传感器输入输出模块启动模块SMM 启动柜管理模块显示屏LID 本机接口装置机组外形控制柜大长，电机无启动柜电机冷却电机温度达到51℃，辅助电机冷却电磁阀打开，再超过5.5℃时导叶关闭停机。

油位停机时，下视镜顶部或上视镜中部。

运行时下视镜看见油位即可。

油压差103-172KPa，<103报警，低于90停机。

可设置，缺省设置为<124报警。

油箱温度控制预启动检查油温超过蒸发温度27.8时，机组可以进行启动。

停机时油温低于60或低于蒸发温度33.3时加热启动，高于71.1或高于62.8且大于蒸发温度36.1停止加热。

机组运行或启动时油加热停止工作（08版本及以下版本）。

09及以下版本为停机时油温低于65.6或低于蒸发温度39时加热启动，高于71.1或高于68.3且大于蒸发温度41.6停止加热。

供油油温43-49℃预润滑启动时预润滑15秒，后润滑停机时后润滑60秒，回油导叶30°以下时，引射压差小，蒸发器油氟混合物直接引射回油箱，当导叶30以上时，回油电磁阀切换，蒸发器油氟混合物回到导叶罩壳。

故障停机3小时以上油泵服务密码1234 1111空开变压器T1控制箱变压器21V，T2热气旁通油泵油加热器变压器24，T3导叶执行机构变压器24v，T4 8路输入模块变压器21V温度传感器超出范围超出2秒，-40-118.3℃压力传感器超出范围电压比=输入电压/参考电压，超出2秒，0.08-0.98排气温度>104.4℃报警，可设定电机绕组温度>104.4℃报警，可设定轴承温度>85℃报警，可设定蒸发器温度<0.6℃载冷剂为水，可选择。

蒸发器温度无说明压力变送器电压<4.5vdc或>5.5vdec报警冷凝器压力开关>1813±48KPa动作，复位>1241±48KPa,控制开关r134a>1379KPa(r22>1793KPa)压缩机负载>110%30秒停机启动加速时间>45秒报警启动转换时间>75秒报警电机冷却控制电机温度达到51.7℃，辅助电机冷却电磁阀打开，再超过5.5℃时导叶关闭停机。

19XL中文名称封闭式离心式冷水机组历史1996年-1997年产品制冷剂R22 R134A制冷量300-600冷吨电机功率207-398kw控制系统PIC机组集中控制系统，如拆除模块中的电池，程序会丢失。

控制板PSIO处理器传感器输入输出模块启动模块SMM 启动柜管理模块显示屏LID 本机接口装置机组外形控制柜大长，电机无启动柜电机冷却电机温度达到51℃，辅助电机冷却电磁阀打开，再超过5.5℃时导叶关闭停机。

油位停机时，下视镜顶部或上视镜中部。

运行时下视镜看见油位即可。

油压差103-172KPa，<103报警，低于90停机。

可设置，缺省设置为<124报警。

油箱温度控制预启动检查油温超过蒸发温度27.8时，机组可以进行启动。

停机时油温低于60或低于蒸发温度33.3时加热启动，高于71.1或高于62.8且大于蒸发温度36.1停止加热。

机组运行或启动时油加热停止工作（08版本及以下版本）。

09及以下版本为停机时油温低于65.6或低于蒸发温度39时加热启动，高于71.1或高于68.3且大于蒸发温度41.6停止加热。

供油油温43-49℃预润滑启动时预润滑15秒，后润滑停机时后润滑60秒，回油导叶30°以下时，引射压差小，蒸发器油氟混合物直接引射回油箱，当导叶30以上时，回油电磁阀切换，蒸发器油氟混合物回到导叶罩壳。

故障停机3小时以上油泵服务密码1234 1111空开变压器T1控制箱变压器21V，T2热气旁通油泵油加热器变压器24，T3导叶执行机构变压器24v，T4 8路输入模块变压器21V温度传感器超出范围超出2秒，-40-118.3℃压力传感器超出范围电压比=输入电压/参考电压，超出2秒，0.08-0.98排气温度>104.4℃报警，可设定电机绕组温度>104.4℃报警，可设定轴承温度>85℃报警，可设定蒸发器温度<0.6℃载冷剂为水，可选择。

蒸发器温度无说明压力变送器电压<4.5vdc或>5.5vdec报警冷凝器压力开关>1813±48KPa动作，复位>1241±48KPa,控制开关r134a>1379KPa(r22>1793KPa)压缩机负载>110%30秒停机启动加速时间>45秒报警启动转换时间>75秒报警电机冷却控制电机温度达到51.7℃，辅助电机冷却电磁阀打开，再超过5.5℃时导叶关闭停机。

开利中央空调30HXY/HXC螺杆式冷水机组才用HFC-134a制冷工质，完全无氯新结构的半封闭螺杆压缩机，可靠耐用强化传热管的满液体式换热器，传热效率高冷凝器内置二级分油器，分油效果佳电子膨胀阀控制灵敏，部分负荷效率高30HXC采用双回路设计，运行维护方便可靠PRO-DIALOG控制功能强大，操作方便机组结构紧凑，可方便通过标准门框通道最新噪声装置静音箱，有效降低运行噪声制冷量：335 ~ 1392 (kW) 制冷剂：R134a19XR 离心式冷水机组● 专为HFC-134a无氯制冷剂设计，机组达到高效率● 高效单级压缩机，运动部件少，机组可靠性高● 机组采用开利最新的超高效传热管，换热性能佳● 换热器针对中国水质情况专门设计制造，机组适应性强● 开利专利的AccuMeter流量调节系统，保证机组具优越的部分负荷性能● 中文显示PIC ⅡICVC控制系统，操作简便，运行可靠● 非机载启动柜具有多项电气保护，更适合国情，机组运行可靠● PIC ⅡICVC控制系统可与开利舒适空调网络CCN接口进行集中群控19XR-380V 19XR-6KV/10KV 19XRV-380V(变频)19RD-10KV制冷量：1055~5274KW 制冷量：3164~5274KW 制冷量：1055~3762KW制冷量：10548KW30HK 活塞式冷水机组机组技术成熟、性能可靠釆用开利06E王牌压缩机双制冷剂回路多机头设计、调节灵活、系统可靠具有压缩机运转时间均衡功能釆用高效传热管换热器具有多项安全保护功能安装快捷、操作简单30RH 涡旋式风冷冷水机组 A系列● 新型高效涡旋式压缩机，仅三个运动部件，运转宁静可靠● 世界首台专为HFC-407C优化设计的风冷热泵机组，经济节能与环境优先兼顾● 充分利用HFC-407C非共沸性的逆流式钎焊板式换热器，效率不打折扣● 开利专利第三代“飞鸟”风扇，双速风机电机，实现超静运行● 内置水利模块，含水泵、过滤器、安全阀、膨胀水箱、压力表、放气阀、流量开关、流量调节阀等所有必要水力组件，安装简单快捷，初投资节省● 专利平衡/节能器彻底解决了制冷/制热模式对制冷剂量需求的不同● 运行工况范围宽广：-10~46℃● 接风管型机组30RYH040A,风机余压150Pa● 选项：双泵、高扬程泵等30RH040A~160A制冷量：38.3~142.0KW制热量：39.2~160.0KW30RB 涡旋式风冷冷水机组“杰作“系列● 开利二十一世纪全球同步推出的专为无氯冷媒HFC410A设计的风冷冷水机组● 新型高效涡旋式压缩机，运转宁静可靠● 开利专利第四代“飞鸟“低噪声风扇，实现超宁静运行● 内置水利模块，含水泵、过滤器、安全阀、膨胀水箱、压力表、放气阀、流量开关、流量调节阀等所有必要水力组件，安装简单快捷，初投资节省● Pro-dialog Plus微电脑控制系统功能强大，操作方便● 电子膨胀阀控制精确，部分负荷效率高● 选项：低扬程/高扬程/超高扬程水力模块、低噪声/超低噪声、低环境温度运行（0~-20℃）、100%热回收、直接膨胀式免费取冷、低温机组等（具体发布时间请与开利各地销售代表联系）30RB162G~802G制冷量：164~783KW30XA 螺杆式风冷冷水机组专为无氯制冷剂HFC—134a设计的风冷冷水机组、满负荷制冷效率高达3.2新型06T双螺杆压缩机、专利的转子外形设计、滑阀无级调节、无论满负荷还是部分负荷工况均可高效运转开利专利第四代“飞鸟TM”低噪声轴流风扇、运转宁静且大幅降低低频噪声的产生电子式膨胀阀控制精确灵敏、部分负荷效率高蒸发器釆用满液式设计、传热效率高、检修方便先进的Pro-dialog Plus自适应控制、大屏幕中文液晶触摸屏控制显示、功能强大、操作简便微管传热热冷凝器、传热效率更高同时耐腐蚀能力提升3.5倍，广泛适用于没海及都市环境内置式水力模块（选项），包括水泵、过滤器、膨胀水箱、安全阀、压力表、流量开关、流量调节阀等所有必要水力组件、安装简单快捷选项：压缩机静音箱、超低噪声、内置式水力模块等39XT高端组合式空调机组全新无冷桥箱体结构专利设计（专利号ZL03270350.3）60mmPU发泡面板，铝合金型材框架特殊结构双重门封条，漏风率达欧洲C级防冷桥性能达到欧洲TB1级别箱体保温性能达到T1级针对各类空调机组与末端，提供各种程度的控制系统方案通过通讯信号线，采集来自空调机组末端上的温度、湿度、阀门、风门开度等信号通过内置逻辑程序，控制阀门，风门开度，监控风机、过滤网状态，自动发出报警等送风量：2209 – 19809030RA/RH小型涡旋式风冷冷水(热泵)机组机组外形简洁紧凑，适合安装于各种狭小空间，如阳台等内置水循环系统所需的水力组件，包括三速水泵、膨胀水箱、水流开关等，现场安装轻松简单2.5HP-12HP全系列产品，专为中国用户设计，适用于60-300平方米的住宅和小型商业项目严格的质量控制保证制冷剂无泄漏-10C 到+46C全天候、全年候运行采用全封涡旋压缩机和专利设计的双速风机，同时获得宁静的运转环境和超越同伎的运转效率制冷量：6.7~ 29 kW 制热量：7.9~32 (kW)42CXM+38GL/YL多联卧式暗装风管机室内机高度仅220mm，节省层高，满足各种场合的安装需要室外机厚度仅300mm，占地面积小先进的“一拖多”技术，设计更灵活室内机可按使用要求选择搭配，型号齐全具有独立的冷媒回路，每台室内机可单独控制可广泛使用于个性化的居家住宅、办公室、商铺、娱乐等场所新型消声玻璃纤维保温材料，确保外表平整美观恶劣凝露工况下保温性能显著室内机组的水盘及保温板采用整体压模工艺，杜绝水盘漏水制冷量：2.5~ 11 kW 制热量：2.6~12 (kW)38RARH 高静压管道系统可靠耐用——来自开利尖端技术、机组保护功能齐全，全程质量控制，每道工序严格检测（如耐压强度，气检，负压气检等）使用方便——超薄设计，节省空间，超长冷媒接管设计，长达50米，高智能控制器，随意掌控温度节能高效——可引进新风，保持室内空气清新：设计独特，高效节能39CBF 组合式空调机组优化设计组件,根据客户要求,用选型软件选配最经济,最优化的功能组合针对各类空调机组与末端,提供各种程度的控制系统方案通过通迅信号线,釆集来自空调机组或末端上的温度、湿度、阀门、风门开度等信号，通过内置罗辑程序，控制阀门，风门开度，监控风机，过滤网状态，自动发出报警等获得欧洲标准（EUROVENT）认证。

19XR离心式冷水机组技术标准执行标准:企业标准“19XR系列封闭型离心式冷水机组”Q/JBBR9 –2000相关标准:①中国标准“蒸汽压缩循环冷水(热泵)机组工商业用和类似用途的冷水(热泵)机组”GB/T 18430.1-2001②美国标准“采用蒸汽压缩循环的冷水机组”ARI 550/590-1998压力容器:制造许可证编号: RZZ 沪—82—00 许可证级别BR1“钢制压力容器”ASME环境管理体系认证：机械工业环境管理体系认证中心证书编号：10-2000-002质量体系标准: ISO9001挪威船级社（RvA DNV）Certificate No. QSC—3655 制造标准符合下列标准要求：《容积式和冷水机组性能试验方法》 GB10870-2001《容积式和离心式冷水机组安全要求》 JB/T8654－1997《制冷装置用压力容器》 JB/T6917－1998ARI标准认证ASME压力容器安全标准1.1产品组成系统说明，产品主要技术数据和性能的详细描述及提供产品实物彩色样本。

1.1.1产品组成系统说明离心式冷水机组成套包括：－按照中国国家压力容器标准和规范进行改型设计、制造和测试的蒸发器和冷凝器，产品水侧工作压力冷凝器为1.6MPa，蒸发器为1.6MPa。

－ 02XR单级高效离心式压缩机组件，包括液态制冷剂冷却的封闭电机、油泵组件等。

－机组的接管及连接线。

－润滑系统（已充注润滑油）。

－R134a冷媒－微电脑控制中心和温度、压力传感器－线性浮阀节流系统。

－启动柜－蒸发器和封闭电机保温层－水平调整板及橡胶隔震垫水平调整板放在机组底脚下（中间隔置橡胶隔震垫），以使机组处于水平位置，并减少振动的影响。

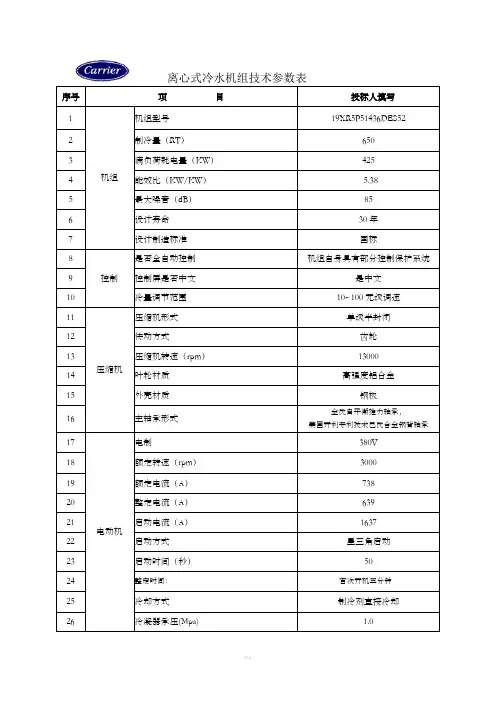

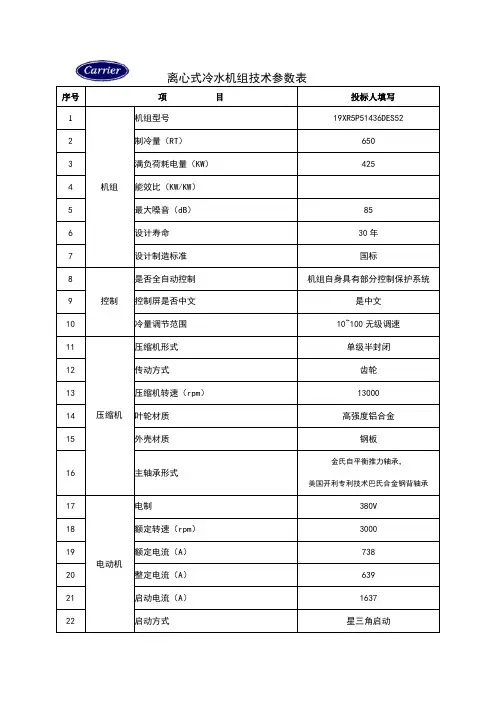

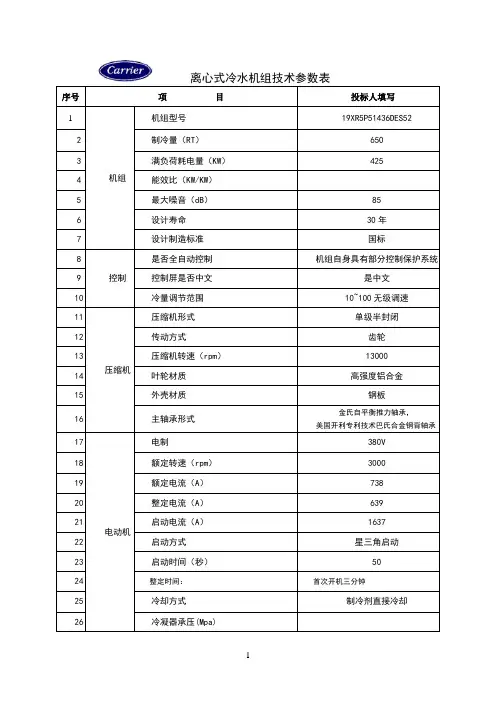

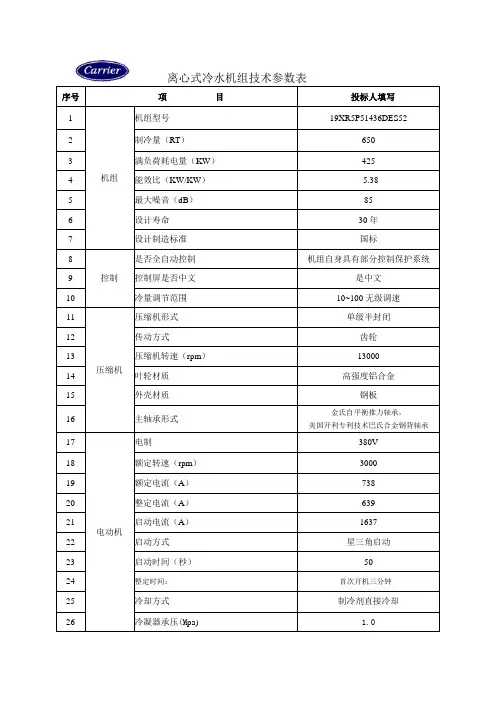

群控系统交货清单包括（不限于以下设备，详细参见群控报价清单）：- 冷水机组系统管理控制器CSM- 通用控制器模块及输出/输入模块CC6400&I/O、接口、电控箱- CCN监控软件Comfort VIEW、计算机、打印机、UPS电源- 流量计、传感器、阀门-桥架及安装工程1.3.1 19XR离心式冷水机组关键原器件明细表序号部件名称制造厂名国别1 02XR离心式压缩机Scooter压缩机叶轮等零件美国开利2 冷凝器一冷开利中国3 蒸发器一冷开利中国4 冷凝、蒸发传热管Wolverine/新太铜中国5 电脑控制箱零部件上海森原/西门子电脑板美国开利进口6 干燥过滤器上海沈达空调配件厂中国7 湿度指示器上海恒温器厂中国8 板式油冷却器ALFA-LAVAL(瑞典) 中国9 油加热器美国开利美国10 非机载启动柜上海森原/西门子ISM模块美国进口11 安全阀上海贝亭公司中国12 温度传感器ATP 美国13 压力变送器开利美国14 线型浮阀一冷开利中国15 润滑油CASTRAL 美国16 蝶型截止阀上海詹姆斯-伯雷阀门公司中国中国17 导叶执行机构Scooter压缩机中国18 框架、管路、接组一冷开利19XR(900-1500冷吨)离心式冷水机组10KV_直接启动柜主要部件清单序号部件名称制造厂名说明1 真空接触器（3.3/6.6kV）三菱VZ2-PL-D2 真空断路器（10kV）富士电机HS2510M3 干式变压器森原定制DG-34 互感器江苏江阴JDZ95 电压、电流表江苏恒昌SQ966 微型断路器施耐德C657 小接触器施耐德LC1-D098 辅助触头组施耐德DN229 小型断路器施耐德GV210 继电器（连座）欧姆龙MY2J11 启动模块美国开利ISM控制模块美国开利进口12 金属铠装柜体森原电器一、技术规格偏差表说明设计规定值供应商提供值名称离心式冷水机组离心式冷水机组设备编号CH-B3-1;CH-B3-2;CH-B3-3;CH-B3-4;用途空调冷源空调冷源台数 4 4类型离心式离心式制造商开利型号19XR-7777586MFH5A IPLV 5.46NPLV 0.636 ikW/RT来源地上海制冷量（USRT)1200 1200制冷量（KW)4220 4220 压缩机类型半封闭千瓦/冷吨（KW/RT)≤0.670.68 制冷工质环保冷媒R134a 装机功率（kw)≤800816电源（v/Φ/Hz)10000/3/50 10000/3/50起动方式直接启动冷凝器进水温度（℃）32 32出水温度（℃）38 38水量（m3/h）756 725.76污垢系数（m2·℃/kW）0.086 0.086最大水阻力（kPa）<100 81.1工作压力（MPa） 1.6 1.6 蒸发器进水温度（℃） 5 5出水温度（℃）12 12水量（m3/h）518 518.4污垢系数（m2·℃/kW）0.086 0.086最大水阻力（kPa）<100 64.8工作压力（MPa） 1.6 1.6机组噪声dB(A)≤8583运行重量（kg）20269 减振方式减振垫减振垫备注说明：1、配流量开关和BA接口；2、其中一台能量调节范围应在20％－100％3、根据现场运输情况，机组高度尺寸应小于3.1米。

开利中央空调30HXY/HXC螺杆式冷水机组采用HFC-134a制冷工质，完全无氯新结构的半封闭螺杆压缩机，可靠耐用强化传热管的满液体式换热器，传热效率高冷凝器内置二级分油器，分油效果佳电子膨胀阀控制灵敏，部分负荷效率高30HXC采用双回路设计，运行维护方便可靠PRO-DIALOG控制功能强大，操作方便机组结构紧凑，可方便通过标准门框通道最新噪声装置静音箱，有效降低运行噪声制冷量：335 ~ 1392 (kW) 制冷剂：R134a19XR 离心式冷水机组● 专为HFC-134a无氯制冷剂设计，机组达到高效率● 高效单级压缩机，运动部件少，机组可靠性高● 机组采用开利最新的超高效传热管，换热性能佳● 换热器针对中国水质情况专门设计制造，机组适应性强● 开利专利的AccuMeter流量调节系统，保证机组具优越的部分负荷性能● 中文显示PIC ⅡICVC控制系统，操作简便，运行可靠● 非机载启动柜具有多项电气保护，更适合国情，机组运行可靠● PIC ⅡICVC控制系统可与开利舒适空调网络CCN接口进行集中群控19XR-380V 19XR-6KV/10KV 19XRV-380V(变频)19RD-10KV制冷量：1055~5274KW 制冷量：3164~5274KW 制冷量：1055~3762KW制冷量：10548KW30HK 活塞式冷水机组机组技术成熟、性能可靠釆用开利06E王牌压缩机双制冷剂回路多机头设计、调节灵活、系统可靠具有压缩机运转时间均衡功能釆用高效传热管换热器具有多项安全保护功能安装快捷、操作简单30RH 涡旋式风冷冷水机组 A系列● 新型高效涡旋式压缩机，仅三个运动部件，运转宁静可靠● 世界首台专为HFC-407C优化设计的风冷热泵机组，经济节能与环境优先兼顾● 充分利用HFC-407C非共沸性的逆流式钎焊板式换热器，效率不打折扣● 开利专利第三代“飞鸟”风扇，双速风机电机，实现超静运行● 内置水利模块，含水泵、过滤器、安全阀、膨胀水箱、压力表、放气阀、流量开关、流量调节阀等所有必要水力组件，安装简单快捷，初投资节省● 专利平衡/节能器彻底解决了制冷/制热模式对制冷剂量需求的不同● 运行工况范围宽广：-10~46℃● 接风管型机组30RYH040A,风机余压150Pa● 选项：双泵、高扬程泵等30RH040A~160A制冷量：38.3~142.0KW制热量：39.2~160.0KW30RB 涡旋式风冷冷水机组“杰作“系列● 开利二十一世纪全球同步推出的专为无氯冷媒HFC410A设计的风冷冷水机组● 新型高效涡旋式压缩机，运转宁静可靠● 开利专利第四代“飞鸟“低噪声风扇，实现超宁静运行● 内置水利模块，含水泵、过滤器、安全阀、膨胀水箱、压力表、放气阀、流量开关、流量调节阀等所有必要水力组件，安装简单快捷，初投资节省● Pro-dialog Plus微电脑控制系统功能强大，操作方便● 电子膨胀阀控制精确，部分负荷效率高● 选项：低扬程/高扬程/超高扬程水力模块、低噪声/超低噪声、低环境温度运行（0~-20℃）、100%热回收、直接膨胀式免费取冷、低温机组等（具体发布时间请与开利各地销售代表联系）30RB162G~802G制冷量：164~783KW30XA 螺杆式风冷冷水机组专为无氯制冷剂HFC—134a设计的风冷冷水机组、满负荷制冷效率高达3.2新型06T双螺杆压缩机、专利的转子外形设计、滑阀无级调节、无论满负荷还是部分负荷工况均可高效运转开利专利第四代“飞鸟TM”低噪声轴流风扇、运转宁静且大幅降低低频噪声的产生电子式膨胀阀控制精确灵敏、部分负荷效率高蒸发器釆用满液式设计、传热效率高、检修方便先进的Pro-dialog Plus自适应控制、大屏幕中文液晶触摸屏控制显示、功能强大、操作简便微管传热热冷凝器、传热效率更高同时耐腐蚀能力提升3.5倍，广泛适用于没海及都市环境内置式水力模块（选项），包括水泵、过滤器、膨胀水箱、安全阀、压力表、流量开关、流量调节阀等所有必要水力组件、安装简单快捷选项：压缩机静音箱、超低噪声、内置式水力模块等39XT高端组合式空调机组全新无冷桥箱体结构专利设计（专利号ZL03270350.3）60mmPU发泡面板，铝合金型材框架特殊结构双重门封条，漏风率达欧洲C级防冷桥性能达到欧洲TB1级别箱体保温性能达到T1级针对各类空调机组与末端，提供各种程度的控制系统方案通过通讯信号线，采集来自空调机组末端上的温度、湿度、阀门、风门开度等信号通过内置逻辑程序，控制阀门，风门开度，监控风机、过滤网状态，自动发出报警等送风量：2209 – 19809030RA/RH小型涡旋式风冷冷水(热泵)机组机组外形简洁紧凑，适合安装于各种狭小空间，如阳台等内置水循环系统所需的水力组件，包括三速水泵、膨胀水箱、水流开关等，现场安装轻松简单2.5HP-12HP全系列产品，专为中国用户设计，适用于60-300平方米的住宅和小型商业项目严格的质量控制保证制冷剂无泄漏-10C 到+46C全天候、全年候运行采用全封涡旋压缩机和专利设计的双速风机，同时获得宁静的运转环境和超越同伎的运转效率制冷量：6.7~ 29 kW 制热量：7.9~32 (kW)42CXM+38GL/YL多联卧式暗装风管机室内机高度仅220mm，节省层高，满足各种场合的安装需要室外机厚度仅300mm，占地面积小先进的“一拖多”技术，设计更灵活室内机可按使用要求选择搭配，型号齐全具有独立的冷媒回路，每台室内机可单独控制可广泛使用于个性化的居家住宅、办公室、商铺、娱乐等场所新型消声玻璃纤维保温材料，确保外表平整美观恶劣凝露工况下保温性能显著室内机组的水盘及保温板采用整体压模工艺，杜绝水盘漏水制冷量：2.5~ 11 kW 制热量：2.6~12 (kW)38RARH 高静压管道系统可靠耐用——来自开利尖端技术、机组保护功能齐全，全程质量控制，每道工序严格检测（如耐压强度，气检，负压气检等）使用方便——超薄设计，节省空间，超长冷媒接管设计，长达50米，高智能控制器，随意掌控温度节能高效——可引进新风，保持室内空气清新：设计独特，高效节能39CBF 组合式空调机组优化设计组件,根据客户要求,用选型软件选配最经济,最优化的功能组合针对各类空调机组与末端,提供各种程度的控制系统方案通过通迅信号线,釆集来自空调机组或末端上的温度、湿度、阀门、风门开度等信号，通过内置罗辑程序，控制阀门，风门开度，监控风机，过滤网状态，自动发出报警等获得欧洲标准（EUROVENT）认证。

开利推出19XRV 超高效机载变频离心式冷水机组 当前的能源短缺状况和不断攀升的费用，使得业主对于设备的采购愈发强调高效和运行成本的控制。

作为暖通空调行业的领导者，开利公司以最先进的技术，高效的运行系统和降低成本的战略为您解决能源问题所带来的挑战。

开利新推出的19XRV系列机载变频离心式冷水机组，冷量范围300-550冷吨，满足用户对超高能效和更低运行费用的需求。

进一步降低冷水机组系统运行费用19XR“常青树”离心式冷水机组采用安全无氯的HFC-134a冷媒，对臭氧层无任何损害，是全球效率领先的无氯离心式冷水机组。

随着一体化设计安装的变频离心机组19XRV的问世，该系列冷水机组种类将更加丰富。

19XRV机载变频机组是降低运行成本的最佳选择，特别是那些长时间运行在低冷却水温，部分负荷下的项目。

在中国工况下，19XRV拥有令人惊讶的0.35-0.41kW/RT的综合部分负荷性能值，即我们所熟知的ARI（美国制冷空调学会）定义的NPLV值。

19XRV变频综合部分符合性能比定频机组提高超过50%以上。

变频驱动装置（VFD）通过调节压缩机电机转速，同时配合调节进口导叶开度达到最佳效率，确保机组始终处于最优运行状态。

对于速度型离心压缩机，转速的降低意味着更好得匹配运行工况的改变，特别是在冷却水进水温度降低的工况下，可以更大程度的提高运行效率，降低运行成本，在2~3年时间内，即可收回该部分投资。

特别适用于温和气候条件下的多台冷水机组系统由于过渡季节及户外温差的变化，地处温和气候带的项目业主往往要面对过渡季节和夏季热负荷的巨大变化。

夏季时往往需要所有机组以最大功率运行，而过渡季节时仅需要一台机组在部分负荷下运行。

在多台冷水机组组合系统中，采用单台19XRV 冷水机组，能够大大增强冷水机组系统匹配建筑物负荷的能力。

变频机组单机运行时既可负担过渡季节时的负荷，同时也可在多台机组运行时提供部分能量，相比没有安装变频驱动装置的冷水机组系统，能量消耗更低。
