欧姆定律练习题二

可编辑修改精选全文完整版欧姆定律练习题(含答案)一、欧姆定律选择题1．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）A. △P1+△P2＝△I2．（R1+R2）B. |△U1|＞|△U2|C. | |+| |＝R1+R2D. |△U1|＜|△U2|【答案】 C【解析】【解答】解：由电路图可知，R1与R0、R2串联，电压表V1测R0与R2两端的电压之和，电压表V2测R2两端的电压，电流表测电路中的电流。

（1）将滑动变阻器的滑片P 从中点向b端移动一段距离，设移动前后电路中的电流分别为I1、I2，由I＝可得，电压表V2示数的变化量：△U2＝U2﹣U2′＝I1R2﹣I2R2＝（I1﹣I2）R2＝△IR2，则|△U2|＝|△IR2|，因串联电路中总电压等于各分电压之和，所以，电压表V1示数的变化量：△U1＝U1﹣U1′＝（U﹣I1R1）﹣（U﹣I2R1）＝（I2﹣I1）R1＝﹣△IR1，则|△U1|＝|△IR1|，因R1、R2的阻值相同，所以，|△U1|＝|△U2|，BD不符合题意；由| |＝R1、| |＝R2可知，| |+| |＝R1+R2，C符合题意；（2）定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2，则△P1+△P2＝（I12﹣I22）（R1+R2）＝（I1﹣I2）（I1+I2）（R1+R2）＝△I（I1+I2）（R1+R2），A不符合题意。

故答案为：C。

【分析】结合电路图，理清元件的连接方式及电表的测量对象，将滑动变阻器的滑片P从中点向b端移动一段距离，设出移动前后电路中的电流，根据欧姆定律表示出电压表V2示数的变化量，根据串联电路的电压特点和欧姆定律表示出电压表V，示数的变化量，然后结合R1、R2的阻值相同比较|△U1|与|△U2| 的大小关系；根据P=I2R表示出定值电阻R1、R2消耗电功率的变化量.2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

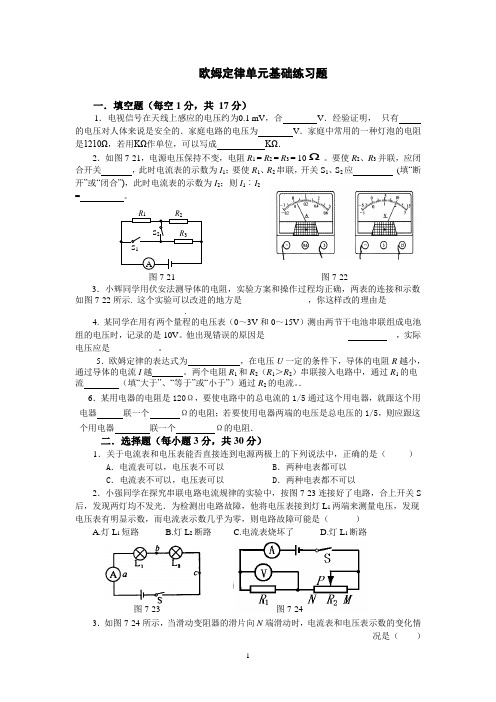

图7-22 图7-23 图7-21 欧姆定律单元基础练习题一．填空题（每空1分，共 17分）1．电视信号在天线上感应的电压约为0.1 mV ，合 V ．经验证明， 只有 的电压对人体来说是安全的．家庭电路的电压为 V ．家庭中常用的一种灯泡的电阻是1210Ω，若用KΩ作单位，可以写成 KΩ．2．如图7-21，电源电压保持不变，电阻R 1 = R 2 = R 3 = 10Ω。

要使R 2、R 3并联，应闭合开关 ，此时电流表的示数为I 1；要使R 1、R 2串联，开关S 1、S 2应 (填“断开”或“闭合”)，此时电流表的示数为I 2；则I 1︰I 23．小辉同学用伏安法测导体的电阻，实验方案和操作过程均正确，两表的连接和示数如图7-22所示. 这个实验可以改进的地方是_______________，你这样改的理由是_________________________.4. 某同学在用有两个量程的电压表（0～3V 和0～15V ）测由两节干电池串联组成电池组的电压时，记录的是10V 。

他出现错误的原因是_______________________，实际电压应是___________。

5．欧姆定律的表达式为 ，在电压U 一定的条件下，导体的电阻R 越小，通过导体的电流I 越 。

两个电阻R 1和R 2（R 1＞R 2）串联接入电路中，通过R 1的电流 （填“大于”、“等于”或“小于”）通过R 2的电流。

．6．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器 联一个 Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器 联一个 Ω的电阻．二．选择题（每小题3分，共30分）1．关于电流表和电压表能否直接连到电源两极上的下列说法中，正确的是（ ）A ．电流表可以，电压表不可以B ．两种电表都可以C ．电流表不可以，电压表可以D ．两种电表都不可以2．小强同学在探究串联电路电流规律的实验中，按图7-23连接好了电路，合上开关S 后，发现两灯均不发光．为检测出电路故障，他将电压表接到灯L 1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（ ）A.灯L 1短路B.灯L 2断路C.电流表烧坏了D.灯L 1断路3．如图7-24所示，当滑动变阻器的滑片向N 端滑动时，电流表和电压表示数的变化情况是（ ）图7-24A ．两表示数都变大B ．两表示数都变小C ．电流示数变大，电压表示数变小D ．电流示数变小，电压表示数变大4．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的 （ ）A ．电阻变大，电流减小B ．电阻变小，电流增大C ．电阻和电流都增大D ．电阻和电流都减小5．发生电火灾后，产生应该做的是（ ）A ．用水灭火 B.用灭火器灭火C ．用砂子灭火 D.切断电源并拔打119火警电话6．一位同学在做实验时，需要阻值为5欧的电阻一个，但手边只有4欧和10欧的电阻各两个，则下列办法可行的是 （ ）A.将两个4欧的电阻串联起来B.将两个10欧的电阻并联起来C.将两个4欧的电阻并联起来D.将两个10欧的电阻串联起来7．张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表将表分别与小灯泡、开关并联时，表的指针均不动；将表与滑动变阻器并联时，表的指针明显偏转．则电路故障可能是（ ）A ．电源没电了B ．小灯泡处开路C ．滑动变阻器处开路D ．开关处开路8．有两个阻值不同的定值电阻R 1、R 2，它们的电流随电压变化的I —U 图线如图7-25所示．如果R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I —U 图线所在的区域，下列说法中正确的是A ．R 串在Ⅱ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅰ区域，R 并在Ⅲ区域 三．实验题（23分） 1．（10分）如图7-27所示，是王燕同学连接的测电阻R x 的电路。

专题四（欧姆2）1.（2019四川达州7）下图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装面成能实现身高越高身高仪示数越大且刻度均匀的电路是（）2.（2019四川达州9）如图所示，电源电压保持不变，R 1、R2、R3为定值电阻，且R2=R3=20Ω.闭合开关S,电压表V1和V2的示数之比为4:3,此时电路消耗的总功率为P1；若把电压表V1和V2分别换成电流表A1和A2,闭合开关S后电流表A1的示数为I1，电流表A2的示数为I2.此时电路消耗的总功率为P2，则下列结果正确的是（）A．R1=10Ω I1:I2=3:2 P1:P2=1:10 B．R1=5Ω I1:I2=2:3 P1:P2=1:10C．R1=10Ω I1:I2=3:2 P1:P2=10:1 D．R1=5Ω I1:I2=2:3 P1:P2=10:13.（2019四川达州10）如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω,电压表的量程为0~15V。

电压表的示数与滑动变阻器R2的关系如图乙所示。

则下列结果正确的是（）A．电源电压为20VB．R的阻值为5ΩC．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4~30ΩD．开关S闭合后电路消耗的最小功率为14.4W4.（2019山东德州12）如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V 1.5W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2发光较暗。

若不考虑温度对灯丝电阻的影响，下列说法正确的是（）A．电表a为电流表，且示数为1A B．电表b为电压表，且示数为3VC．电表c为电流表，且示数为0.25A D．闭合开关S，电路消耗的总功率为2.25W 5.（2019江苏扬州9）如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（）A．滑片向左滑动，电流表示数增大，电压表示数减小B．滑片向左滑动，电流表、电压表示数都增大C．滑片向右滑动，电流表、电压表示数都增大D．滑片向右滑动，电流表示数减小，电压表示数增大6.（2019江西省17）处理物理实验数据时，经常选用坐建立坐标系。

欧姆定律练习题含答案一、选择题1. 欧姆定律的公式是：A. V = IRB. P = IVC. I = V/RD. R = V/I2. 以下哪个选项正确描述了电阻、电流和电压之间的关系？A. 电流与电压成正比，与电阻成反比B. 电流与电压成反比，与电阻成正比C. 电压与电流成正比，与电阻无关D. 电阻与电流成正比，与电压无关3. 当电阻保持不变时，电压增加一倍，根据欧姆定律，电流将：A. 减少一半B. 保持不变C. 增加一倍D. 增加四倍4. 一个电路中的电阻为10Ω，通过它的电流为0.2A，根据欧姆定律，电压为：A. 2VB. 1VC. 0.2VD. 0.5V5. 如果电路中的电阻为20Ω，电压为5V，那么通过电阻的电流为：A. 0.25AB. 1AC. 0.1AD. 0.5A二、填空题6. 在一个简单的电路中，如果电流为0.5A，电阻为4Ω，根据欧姆定律，电压为______。

7. 欧姆定律的数学表达式是电压等于电流乘以电阻，即V = ______。

8. 如果电路中的电压为12V，电阻为6Ω，根据欧姆定律，电流为______。

9. 欧姆定律表明，电流的大小与电压成正比，与电阻成______。

10. 当电阻为固定值时，电压增加，电流也会相应地______。

三、简答题11. 请解释欧姆定律在电路分析中的重要性。

12. 为什么说欧姆定律是基本的电路定律之一？13. 如果在一个电路中，电阻增加，而电压保持不变，根据欧姆定律，电流会发生什么变化？14. 描述一下，如果电路中的电压增加，而电阻减少，电流会如何变化？15. 欧姆定律如何帮助我们计算电路中的功率？四、计算题16. 一个电路的电阻为15Ω，如果通过它的电流为0.3A，计算该电路的电压。

17. 假设一个电路的电压为24V，电阻为8Ω，求通过该电路的电流。

18. 一个电阻为30Ω的电路，如果电压为18V，求通过该电阻的电流。

19. 已知一个电路的电压为9V，电阻为3Ω，计算通过该电路的电流。

欧姆定律练习题及答案一、选择题1.一个电阻器接在电压为10V的电路中，电阻值为5Ω，通过该电阻的电流强度为多少？A. 0.2AB. 2AC. 10AD. 50A答案：B. 2A2.一个电源电压为20V，电流为5A，通过一个电阻的电流强度为2A，这个电阻的阻值是多少？A. 2ΩB. 4ΩC. 5ΩD. 10Ω答案：B. 4Ω3.一根电线的电阻为10Ω，通过该电阻的电流为2A，求通过这根电线产生的电功率是多少？A. 2WB. 4WC. 10WD. 20W答案：D. 20W二、填空题1.一个电阻为6Ω的电路中，通过的电流强度为3A，求电压的大小是多少？答案：18V2.一个电源电压为12V，通过一个电阻的电流强度为4A，求该电阻的阻值是多少？答案：3Ω3.一个电流为2A的电路中，电压为10V，求电阻的阻值是多少？答案：5Ω三、计算题1.一个电源电压为30V，通过一个电阻的电流为2A，求该电阻的阻值是多少？答案：15Ω解析：根据欧姆定律公式：U = R * I其中，U为电压，R为阻值，I为电流强度。

将已知值代入公式，得到：30 = R * 2解得：R = 15Ω2.一个电阻为8Ω的电路中，通过的电流强度为4A，求电压的大小是多少？答案：32V解析：同样根据欧姆定律公式：U = R * I将已知值代入公式，得到：U = 8 * 4解得：U = 32V3.一个电流为5A的电路中，电压为15V，求电阻的阻值是多少？答案：3Ω解析：根据欧姆定律公式：U = R * I将已知值代入公式，得到：15 = R * 5解得：R = 3Ω总结：欧姆定律是电学基础中的重要定理，它描述了电流、电压和电阻之间的关系。

根据欧姆定律，电流强度与电压成正比，与电阻成反比。

通过一些练习题的计算，我们可以更加熟练地运用欧姆定律进行电路中电流、电压和电阻的计算。

文章使用了选择题、填空题和计算题等不同形式的问题来测试读者对欧姆定律的理解和运用能力。

欧姆定律（一）1.研究同一导体中的电流与它两端电压的关系时，要保持电阻不变。

电流表测量通过电阻的电流，电压表测量电阻两端的电压；滑动变阻器的作用是改变电路中的电流。

该实验的结论是_导体的电阻不变时，通过导体的电流和它两端的电压成正比_。

2.研究相同电压下不同导体中电流与它的电阻的关系时，要保持电压不变。

电流表测量通过电阻的电流，电压表测量电阻两端的电压；教材P81图4.5.1中滑动变阻器的作用是保持电阻R两端的电压不变。

实验过程中要更换不同的电阻做实验。

该实验的结论是导体两端的电压不变时，通过导体的电流和它的电阻成反比。

3.德国物理学家欧姆，在大量实验事实的基础上得出了一段电路中电流与电压和电阻关系的重要结论：一段导体中的电流与该段导体两端的电压成正比，与该段导体的电阻成反比。

其数学表达式为I=U/R。

考法1伏安法测电阻例1.在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时（B）A．调节滑动变阻器，使电路中的电流保持不变B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变C．使电阻R两端电压成倍数变化D．每次测量时都要使电路中的电流成倍数变化变式冲关1.如图所示，电源电压保持不变，滑动变阻器上均标有“2A20Ω”字样，通过哪几个电路图可测出RX的阻值（A）A．甲、丙B．乙、丙C．甲、乙D．甲、乙、丙考法2 欧姆定律例2.根据欧姆定律，下列说法正确的是（C）A．导体的电阻与电压成正比，与电流成反比B．导体两端电压越大，这段导体的电阻就越大C．导体两端电压越大，通过这段导体的电流越大D．通过导体的电流越大，这段导体的电阻就越小变式冲关2.一位同学用电压表和电流表研究电流与电压、电阻之间的关系时，作出了如图所示的I﹣U图像，由图像可判断这两个电阻（B）A．R甲＜R乙B．R甲＞R乙C．R甲＝R乙D．无法判定☆基础训练1．在学过欧姆定律后，同学们有以下认识，其中正确的是（A）A．电阻中有电流时它两端一定有电压B．欧姆定律揭示了导体中的电压与电流、电阻的关系C．当电阻一定时，导体的电压与电流成正比D．根据欧姆定律的变形公式R＝可知：导体的的电阻随电压和电流的变化而变化2．关于电流、电压、电阻的关系，下列说法正确的是（A）A．导体的电阻是导体本身的性质，与电压、电流无关B．导体中有电流通过时，它两端不一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．在电压一定时，导体的电阻跟通过导体的电流成反比3．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。

人教版九年级第十七章欧姆定律计算题专项练习Ⅱ一、计算题。

1．如图所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“20Ω1A”字样。

闭合电键后，滑片P移到某一位置时，电流表示数为1安。

求：（1）通过电阻R1的电流I1。

（2）滑动变阻器R2连入电路的阻值。

（3）当滑动变阻器滑片移动到最右端时，电流表示数是多少？2．交警使用的某型号酒精测试仪的工作原理相当于如图所示。

电源电压恒为9V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80Ω，使用前要通过调零旋钮（即滑动变阻器R1的滑片）对测试仪进行调零，此时电压表的示数为8V。

求：（1）电压表的示数为8V时，电流表的示数为多少？（2）电压表的示数为8V时，滑动变阻器R1的电阻值为多少？（3）调零后，R1的电阻保持不变。

某驾驶员对着测试仪吹气10s，电流表的示数达到0.4A，该驾驶员醉驾了，此时电压表的示数为多少？3．甲、乙两个导体并联在电路中，如图所示。

甲导体的电阻为12Ω，电源的电压是6V，且电路中的总电流为0.9A．求：（1）通过导体乙的电流；（2）导体乙的电阻。

4．如图所示，电源两端电压为6V并保持不变，电阻R1的阻值为10Ω．当开关S闭合时，电压表的示数U1＝2V．求：（1）通过电阻R1的电流I1；（2）电阻R2的阻值。

5．如图，R1＝10Ω，R2＝20Ω，S断开时，电流表的示数为0.6A．求S闭合时电流表的示数。

6．如图甲是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系图如图乙所示。

已知电源电压为6V保持不变。

（1）当托盘为空时，R2电阻Ω；（2）若托盘为空时，电流表示数为I1＝0.01A，求定值电阻R1的阻值；（3）若放入某物体后，电流表示数为I2＝0.02A，求该物体的质量大小。

7．如图所示，电阻R1为8Ω，电源两端电压为12V，开关S闭合后。

九年级物理欧姆定律练习题21.在如图所示的电路中，两只电流表的规格相同，电流表有两个量程(0~0. 6A以及0~3A).闭合开关S,电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值为A. 1∶5B.5∶1C.1∶4D.4∶12.如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R：的滑片P向左移动时，电流表和电压表示数的变化情况是A.电流表的示数变小，电压表的示数变大B.电流表的示数变小，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变大，电压表的示数变小3.如图10所示电路，电阻R1标有“6ΩlA”，R2标有“3Ω1．2A”，电流表A1、A2的量程均为0～3A，电压表量程0~15V，在a、b间接人电压可调的直流电源．闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过A．9V 1A B．3.6V 1.8AC．9.6V lA D．3.6V 0.6A4.如图6所示的电路中．闭合开关S后，当滑片P向右移动时．下列判断正确的是A．电流表、电压表的示数都变小B．电流表、电压表的示数都变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大5.如图所示的电路中，电源两端的电压保持不变。

闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是：A、电压表V1与电压表V2的示数之和保持不变。

B、电压表V2与电流表A的示数之比保持不变。

C、电流表A的示数变小，电压表V1的示数变大。

D、电流表A的示数变小，电压表V2的示数变大。

6.如图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为10Ω。

闭合开关S，电流表A1和A2的示数之比为3：2。

若把电流表A1和A2分别换成电压表V1和V2后，电压表V1的示数为U1，电压表V2的示数为U2。

则下列选项正确的是：A、R1＝5Ω。

B、R1＝20Ω。

欧姆定律计算练习题一、串联电路部分1.有两个灯泡串联在电路中，电路中的电流是0.2安培，电源电压是9伏特，灯泡L1的电阻是20欧姆，求：（1）电路中的总电阻（2）灯泡L2的电阻（3）灯泡L1和L2两端的电压2.有两个灯泡串联在电路中，电路中的电流是0.3安培，电源电压是12伏特，灯泡L1两端的电压是6伏特，求：（1）电路中的总电阻（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大3.有两个灯泡串联在电路中，电路中的电流是0.1安培，灯泡L1两端的电压是3伏特，灯泡L2两端的电压是9伏特，求：（1）两个灯泡的电阻分别为多大（2）电路中的总电阻（3）电源电压4.有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L1两端的电压是4伏特，电路的总电阻为60欧姆，求：（1）电源电压（2）灯泡L2两端的电压（3）两个灯泡的电阻分别为多大5.有两个灯泡串联在电路中，电路中的电流是0.5安培，灯泡L1两端的电压是9伏特，灯泡L2为的电阻6欧姆，求：（1）灯泡L1的电阻（2）灯泡L2两端的电压（3）电源电压6.有两个灯泡串联在电路中，电路中的电流是0.2安培，电路中的总电阻为20欧姆，灯泡L2为的电阻15欧姆，求：（1）L1的电阻（2）灯泡L1和灯泡L2两端的电压（3）电源电压7.有两个灯泡串联在电路中，电路中的电流是0.2安培，灯泡L1的电阻为45欧姆，灯泡L2为的电阻15欧姆，求：（1）灯泡L1和灯泡L2两端的电压（2）电源电压（3）电路中的总电阻8.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，电路中的总电阻为30欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）两个灯泡的电阻9.有两个灯泡串联在电路中，电源电压是12V，灯泡L1两端的电压为9V，灯泡L1的电阻为30欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L2的电阻（4）该电路的总电阻10.有两个灯泡串联在电路中，电源电压是24V，灯泡L1两端的电压为15V，灯泡L2的电阻为20欧姆，求：（1）灯泡L2两端的电压（2）电路中的电流（3）灯泡L1的电阻（4）该电路的总电阻11.有两个灯泡串联在电路中，电源电压是6V，电路的总电阻为30欧姆，灯泡L2的电阻为20欧姆，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L1和L2两端的电压12.有两个灯泡串联在电路中，电源电压是12V，灯泡L1的电阻为5欧姆，灯泡L2的电阻为25欧姆，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L1和L2两端的电压13.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为10欧姆，灯泡L1的电阻为5欧姆，求：（1）灯泡L2的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压14.有两个灯泡串联在电路中，灯泡L1两端的电压3V，电路的总电阻为12欧姆，灯泡L2的电阻为8欧姆，求：（1）灯泡L1的电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压15.有两个灯泡串联在电路中，灯泡L1两端的电压3V，灯泡L1的电阻为30欧姆，灯泡L2的电阻为20欧姆，求：（1）电路的总电阻（2）电路中的电流（3）灯泡L2两端的电压（4）电源电压二、并联电路部分1.两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：（1）灯泡L2的电阻（2）灯泡L1和L2中通过的电流（3）干路电流2.两个灯泡并联在电路中，电源电压为12伏特，总电阻为15欧姆，灯泡L1中通过的电流为0.6安培，求：（1）干路电流（2）灯泡L2中通过的电流（3）灯泡L1和L2的电阻3.两个灯泡并联在电路中，电源电压为3伏特，L1的电阻为20欧姆，L2的电阻为10欧姆，求：（1）L1和L2并联后的等效电阻（2）灯泡L1和L2中通过的电流（3）干路电流4.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为20欧姆，干路电流为0.5安培，求：（1）L1和L2并联后的等效电阻（2）灯泡L1中通过的电流（3）灯泡L2中通过的电流（4）L2的电阻5.两个灯泡并联在电路中，电源电压为6伏特，L1的电阻为30欧姆，L2中通过的电流为0.4安培，求：（1）L2的电阻灯泡（2）L1中通过的电流（3）两灯并联后的等效电阻（4）干路总电流6.两个灯泡并联在电路中，电源电压为24伏特，干路总电流为0.5安培，L2中通过的电流为0.4安培，求：（1）两灯并联后的等效电阻（2）L2的电阻（3）灯泡L1中通过的电流（4）L1的电阻7.两个灯泡并联在电路中，电源电压为24伏特，灯泡L1中通过的电流为0.2安培，L2中通过的电流为0.4安培，求：（1）两灯的电阻（2）两灯并联后的总电阻（3）干路总电流8.两个灯泡并联在电路中，两灯并联后的总电阻为8欧姆，灯泡L1的电阻为40欧姆，干路总电流为0.75安培，求：（1）电源电压（2）灯泡L1中通过的电流（3）灯泡L2中通过的电流（4）灯泡L2的电阻9.两个灯泡并联在电路中，两灯并联后的总电阻为1.6欧姆，灯泡L1的电阻为8欧姆，灯泡L1中通过的电流为0.4安培，求：（1）电源电压（2）干路中通过的电流（3）灯泡L2中通过的电流（4）L2的电阻10.两个灯泡并联在电路中，两灯并联后的总电阻为2.4欧姆，灯泡L1的电阻为6欧姆，灯泡L2中通过的电流为0.75安培，求：（1）L2的电阻电（2）源电压灯（3）泡L1中通过的电流（4）干路总电流11.两个灯泡并联在电路中，灯泡L1的电阻为20欧姆，L2的电阻灯泡为30欧姆，干路总电流为0.5安培，求：（1）两灯并联后的总电阻（2）电源电压（3）灯泡L1和L2中通过的电流12.两个灯泡并联在电路中，灯泡L1的电阻为15欧姆，L2的电阻灯泡为30欧姆，灯泡L1中通过的电流为0.2安培，求：（1）两灯并联后的总电阻（2）电源电压（3）灯泡L2中通过的电流（4）干路总电流13.两个灯泡并联在电路中，灯泡L1的电阻为10欧姆，灯泡L2中通过的电流为0.3安培，干路总电流为0.6安培，求：（1）灯泡L1中通过的电流（2）电源电压（3）L2的电阻（4）两灯并联后的总电阻14.两个灯泡并联在电路中，灯泡L2的电阻为20欧姆，通过它的电流为0.3安培，干路总电流为0.5安培，求：（1）电源电压（2）灯泡L1中通过的电流（3）L1的电阻（4）两灯并联后的总电阻15.两个灯泡并联在电路中，灯泡L2的电阻为40欧姆，通过它的电流为0.15安培，灯泡L1中通过的电流为0.1安培，求：（1）电源电压（2）干路总电流（3）L1的电阻（4）两灯并联后的总电阻。

第十七章第4节：欧姆定律在串、并联电路中的应用（二）欧姆定律在并联电路中的应用一、选择题1.（13衢州）如图所示，R1＝10欧姆，电流表A1示数为0.5安培，电源电压为10伏特。

下列叙述不正确的是（）A．R1与R2并联B．R2阻值为20欧姆C．R1两端电压为10伏特 D．电流表A的示数为1.0安培2.（12兰州）下列几组电阻并联后，等效阻值最小的一组是（）A．30Ω和15Ω B．20Ω和25ΩC．10Ω和35Ω D．5Ω和40Ω3.（12潍坊）如图所示，电路中R1的阻值为6Ω，闭合开关S，电流表A1的示数为1.2A，电流表A2的示数为0.3A，则R2的阻值是（）A．18ΩB．24ΩC．6ΩD．3Ω4.（12龙东）如图所示，电流表A1的示数为1.5A，电流表A2的示数为0.9A。

下列说法正确的是（）A．小灯泡L1与L2中的电流之比为3︰2B．小灯泡L1与L2的两端电压之比为5︰3C．小灯泡L1与L2的灯丝电阻之比为3︰2D．小灯泡L1与L2的电功率之比为5︰35.（12遂宁）如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表V的示数为8V。

下列判断不正确．．．的是（）A．灯L1和L2并联B．电源电压为8VC．灯L1的电流为0.3A D．灯L1的电阻为10Ω6.（12揭阳）如图所示电路，电阻R1=10Ω，闭合开关S，电流表A1 的示数为0.3A，电流表A2的示数为0.5A。

下列说法正确的是（）A．通过电阻R2的电流为0.5AB．电阻R2的阻值为15ΩC．电源电压为4.5VD．电阻R1消耗的电功率为3W7.(11衡阳)有两个电阻，其中R1＝10Ω，R2＝15Ω，将它们并联后的总电阻是（）A．25Ω B．5Ω C．6Ω D．12Ω8.（11三明）现有两个电阻R1、R2，且R1>R2，则下图中总阻值最小的是（）9.（11包头）如图所示，电源电压保持不变，R1的阻值是R2的4倍，闭合开关S后，通过R1 的电流为I1，通过R2的电流为I2，电路总电流为I。
