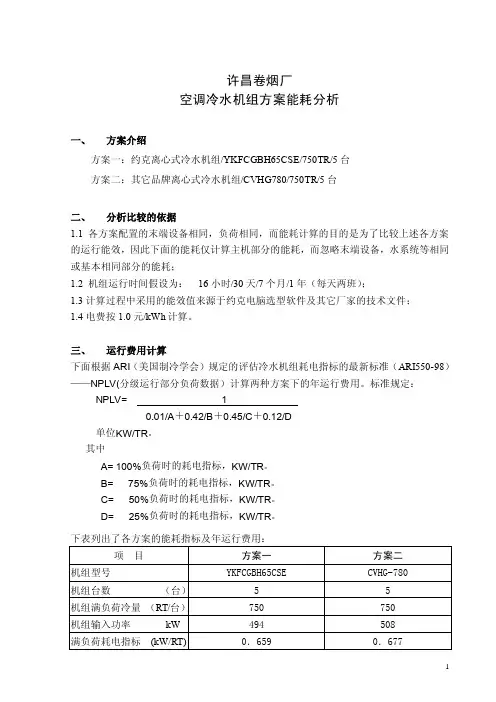

许昌卷烟厂空调冷水机组方案能耗分析一、方案介绍方案一：约克离心式冷水机组/YKFCGBH65CSE/750TR/5台方案二：其它品牌离心式冷水机组/CVHG780/750TR/5台二、分析比较的依据1.1各方案配置的末端设备相同，负荷相同，而能耗计算的目的是为了比较上述各方案的运行能效，因此下面的能耗仅计算主机部分的能耗，而忽略末端设备，水系统等相同或基本相同部分的能耗；1.2 机组运行时间假设为：16小时/30天/7个月/1年（每天两班）；1.3计算过程中采用的能效值来源于约克电脑选型软件及其它厂家的技术文件；1.4电费按1.0元/kWh计算。

三、运行费用计算下面根据ARI（美国制冷学会）规定的评估冷水机组耗电指标的最新标准（ARI550-98）——NPLV(分级运行部分负荷数据）计算两种方案下的年运行费用。

标准规定：NPLV= 10.01/A＋0.42/B＋0.45/C＋0.12/D单位KW/TR。

其中A= 100%负荷时的耗电指标，KW/TR。

B= 75%负荷时的耗电指标，KW/TR。

C= 50%负荷时的耗电指标，KW/TR。

D= 25%负荷时的耗电指标，KW/TR。

说明： 1 电动离心式冷水机组的使用寿命一般为20~25年。

2 年运行费用=运行时间×机组冷量×NPLV×1.0。

三运行费用分析众所周知，空调冷水机组99%以上的时间是运行在部分负荷工况，空调冷水机组的运行费用主要取决于机组的综合运行部分负荷能效值NPLV，约克国际借在HV AC领域近130年的经验，其冷水机组设计从压缩机结构设计，至整个制冷系统的配置，都特别注重改善冷水机组的部分负荷能效（详情参见各附件），约克冷水机组的NPLV值远优于其它品牌机组。

以上计算表明：针对3，750TR（5*750TR）的空调工程，采用约克离心式冷水机组的方案一相比其它品牌离心式冷水机组的方案二，年运行费用将节省近RMB57万（7.3%），整个寿命使用期内节省的运行费用将超过1200万。

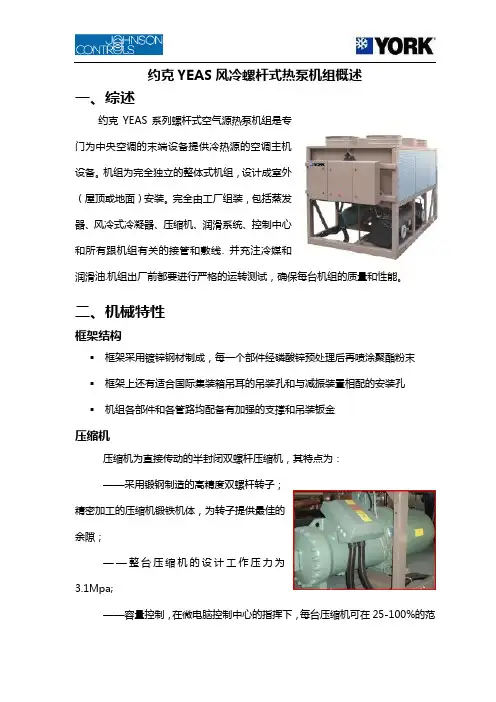

约克YEAS风冷螺杆式热泵机组概述一、综述约克YEAS系列螺杆式空气源热泵机组是专门为中央空调的末端设备提供冷热源的空调主机设备。

机组为完全独立的整体式机组，设计成室外（屋顶或地面）安装。

完全由工厂组装，包括蒸发器、风冷式冷凝器、压缩机、润滑系统、控制中心和所有跟机组有关的接管和敷线.并充注冷媒和润滑油.机组出厂前都要进行严格的运转测试，确保每台机组的质量和性能。

二、机械特性框架结构▪框架采用镀锌钢材制成，每一个部件经磷酸锌预处理后再喷涂聚酯粉末▪框架上还有适合国际集装箱吊耳的吊装孔和与减振装置相配的安装孔▪机组各部件和各管路均配备有加强的支撑和吊装钣金压缩机压缩机为直接传动的半封闭双螺杆压缩机，其特点为：——采用锻钢制造的高精度双螺杆转子；精密加工的压缩机锻铁机体，为转子提供最佳的余隙；——整台压缩机的设计工作压力为3.1Mpa;——容量控制，在微电脑控制中心的指挥下，每台压缩机可在25-100%的范围内实现无级调节；——容量调节阀的弹簧自动复位到最小负荷位置，以确保压缩机电机在最小负荷下启动；——内置的排气止回阀可以有效地防止转子在停机时逆转；——内置的排气消声器可以有效地减少噪声源，同时优化气流，以获得最佳性能；——压缩机内置释压阀，插入套筒油加热器，油视镜、油维修阀、排气截止阀，配备完整，方便了机组的维护和保养；——防水接线盒；——吸气冷却，高效可靠的半封闭式电机具有过载保护；热敏电阻和电流过载保护；——内置的吸气过滤网能过滤吸掉吸气中的大颗粒杂质，保护螺杆的表面不受损伤；——大面积油过滤器，内置三级油分离器，10μm 精过滤器，油分离效果佳——与直接启动相比，星三角压缩机电机启动器使电流大约降至33%（工厂安装）。

——压缩机内置保护模块监测电机相故障；压缩机油温控制和油位开关；——外接油冷却盘管，可保持油温稳定，保证压缩机转子的润滑、密封和冷却，使压缩机运行高效、稳定；蒸发器蒸发器为干式壳管式换热器，按照GB151-1999《壳管式换热器》的标准进行制造、检验和验收。

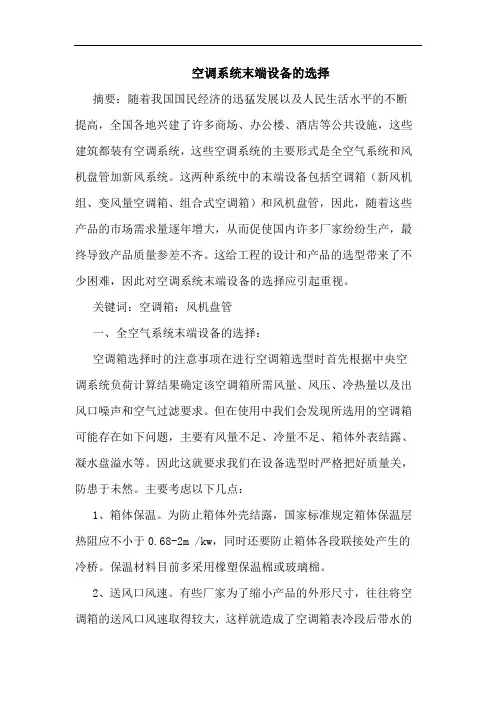

空调系统末端设备的选择摘要：随着我国国民经济的迅猛发展以及人民生活水平的不断提高，全国各地兴建了许多商场、办公楼、酒店等公共设施，这些建筑都装有空调系统，这些空调系统的主要形式是全空气系统和风机盘管加新风系统。

这两种系统中的末端设备包括空调箱（新风机组、变风量空调箱、组合式空调箱）和风机盘管，因此，随着这些产品的市场需求量逐年增大，从而促使国内许多厂家纷纷生产，最终导致产品质量参差不齐。

这给工程的设计和产品的选型带来了不少困难，因此对空调系统末端设备的选择应引起重视。

关键词：空调箱；风机盘管一、全空气系统末端设备的选择：空调箱选择时的注意事项在进行空调箱选型时首先根据中央空调系统负荷计算结果确定该空调箱所需风量、风压、冷热量以及出风口噪声和空气过滤要求。

但在使用中我们会发现所选用的空调箱可能存在如下问题，主要有风量不足、冷量不足、箱体外表结露、凝水盘溢水等。

因此这就要求我们在设备选型时严格把好质量关，防患于未然。

主要考虑以下几点：1、箱体保温。

为防止箱体外壳结露，国家标准规定箱体保温层热阻应不小于0.68-2m /kw，同时还要防止箱体各段联接处产生的冷桥。

保温材料目前多采用橡塑保温棉或玻璃棉。

2、送风口风速。

有些厂家为了缩小产品的外形尺寸，往往将空调箱的送风口风速取得较大，这样就造成了空调箱表冷段后带水的现象。

若档水板设计不合理，那将影响整台空调箱的运行状况。

所以在选型时我们应将空调箱出风口风速控制在2～2.5m/s为宜。

3、漏风指标。

国家标准规定，组合式空调箱在箱内静压为700pa 时，机内漏风率不得超过3%。

但在实际使用中有些空调箱的漏风率竟有高达10%。

为避免上述情形的出现，应重点检查以下方面：（1）密封材料性能不好（2）机组结构设计不合理（3）现场安装质量差（4）大风量空调箱箱体刚性差，运行时易产生变形。

4、冷热量不足。

国内厂家的表冷器设计选型依据多以小样试验结果的经验公式进行放大计算，这本身就存在一定误差，且有某些企业自己没有试验条件而抄袭其它厂家的相关样本。

约克空气处理机组YAH技术特点约克广州厂是约克美国总部指定的风机盘管产品的全球开发中心，具有丰厚的科研技术力量，能够生产最高品质的空调末端设备。

约克YAH系列风机盘管空调机组，是中央空调系统末端使用的吊顶式空气处理机组，风量范围由2000m3/h至15000m3/h，冷量从12kW到255Kw，分成02、03、04、05、06、08、10、12、15等八个型号，包括4排、6排制冷盘管和1、2排制热盘管的组合选项。

先进的设计，符合国家标准ZB J720272《柜式风机盘管技术条件》。

一、YAH具有安装简便，使用简单，不占用建筑面积，噪音小，冷量大，送风距离远等特点，对空气的处理功能包括：降温冷却、去湿干燥、加热、等焓加湿、过滤净化、送风、回风及引入新风的特点，特别适合小型商业和工业应用建筑空调工程。

二、约克产品采用最完备的设计，最先进的设计，从各个方面为用户的利益着想：1、盘管：* 有4、6排冷水盘管及1、2排热水盘管的标准选项供用户选择，同时冷盘管还可以同时兼具制热功能，满足客户不同风量及不同冷量的要求，为客户提供最精确匹配。

* 盘管试验压力为30bar，最大设计工作压力15bar。

* V型不锈钢凝水盘称为“干式水盘”，能保证彻底排尽凝结水，并且经久耐用。

* 优质铜管套双曲波纹铝翅片，采用机械胀管连接，交叉散热保证了机组具有良好的换热性能，达到较大的冷热量要求。

2、风机、电机：* 小风量机组YAH02-06机组选用外直联多翼前曲离心式风机，采用电机直接驱动，运行宁静、效率高，机组厚度为同行业中最薄，其中YAH02-04厚仅397mm，机组高度不会受层高制约，适应小风量机组吊顶安装的要求。

* 大风量机组YAH08-15选用双进风前曲多翼离心式风机，采用电机皮带驱动，风量大、噪声低，性能优越，机外余压可以根据用户的要求进行灵活调整，机外余压可高达500Pa，适用于将处理过的空气通过风管送到有一定距离的地方。

约克公司介绍 Document number：PBGCG-0857-BTDO-0089-PTT19981.1约克公司简介1 世界的约克约克（YORK）是全球最大的暖通空调及冷冻设备服务提供商，为江森自控（JOHNSON CONTROLS）旗下的主营业务之一，可同时为用户提供一站式包括暖通空调、照明、消防、安全及无线基础设施整合系统和服务的整体解决方案。

2 实力的约克3 专业的约克约克仅在亚洲就拥有4个工程技术中心、3个工厂、1研发中心和1个零件产品中心。

4 您的约克您的约克=更可靠+更节能+更舒适+更健康+更方便1.2约克百年生产历程约克公司是世界上研究、制造冷冻空调设备最早的厂商。

1874年，约克公司于美国宾西法尼亚州的约克郡正式成立，至今已有143年的悠久历史。

约克公司是全球最大的独立的空调冷冻设备专业制造公司。

1986年，约克公司从Borg-Wamer公司脱离出来，成为世界上最大的独立的空调和冷冻设备制造公司；1987年，约克公司收购了美国最大的螺杆压缩机制造厂“Frick”、美国最大的小型压缩机制造厂“Bristol”和美国着名的先进空气侧设备制造厂“Tempmaster”；1992年，收购了欧洲及中东地区的空气处理设备制造厂；1994年，收购了哥伦比亚的小型空调器及盘管制造厂；1995年，在中国广东省兴建了在中国的第一间以生产空调末端设备为主的工厂；1996年，收购了丹麦的世界知名的螺杆式工业冷冻设备制造公司“Gram”公司；1997年，在中国江苏省兴建了在中国的第二间以生产中大型冷水机组为主的工厂；1999年，收购Sabroe(全球最大的冷冻设备制造商之一)；一百四十多年来，约克公司不断拓展其生产技术和销售服务网络，至今在世界各地已拥有数以百计的公司、维修站、生产工厂及附属机构，成为更强大、更全面的空调冷冻专业跨国集团公司。

约克公司是世界公认的空调冷冻技术应用领域的先导企业。

1885年，约克在美国密西西比州安装了第一台“约克”制冰机，开创了工业造冰的历史；1903年，约克为世界着名的“Carnegie”钢铁公司提供了当时最先进的室内环境控制设备—湿度控制系统；1914年，约克首次为美国的电影院提供并安装了空调系统；1918年，约克生产了当代最大的制冰及储冰设备；1932年，约克创先运用R-12发展大型空调系统；1935年，约克首先推出室内空调器。

约克空调空调末端一空气处理机组YSM系列：约克公司“YSM”系列是双层面板空气处理机组，此机组可满足高容量空调中的各种应用需要。

36种标准规格中任意选择，风量范围从10800-90000 m3/h，最高机外静压达1000 Pa。

其特点为：1、外观精致2、气密性好3、经久耐用4、完全无冷桥设计5、灵活性好6、“干式水盘”7、稳定性好8、检修方便9、安装方便二空气处理机组YSE系列：约克公司YSE系列空气处理机组是为工厂，货仓，写字楼以及商店等单位提供舒适的空调环境而设计的，该系列空气处理机组的盘管在冬天可以利用热水供暖，而夏天可以利用冷水降温。

约克公司可以提供七种型号的YSE空气处理机组，回风方式分直接回风和接风管回风两种，其中YSE30/50可配送风箱，直接用于空调房间，用户可以根据需要自由选择。

其特点为：1、外型精致美观2、稳定性好3、传热效率高4、操作运转宁静5、“干式水盘”6、安装形式灵活且费用低7、过滤器清洗方便三空气处理机组YSA系列：YSA系列空调机组是约克公司专为大型空调系统应用而开发的大风量组合式空气处理机组，其功能是对空气进行降温冷却，去湿干燥，加热，加湿，过滤净化等不同功能的处理，额定风量范围从50000-240000 m3/h，风机全压可达1800Pa 以上，特别适用于体育馆，会展中心，机场式大型车站，以及各类大型厂房如汽车，电子，纺织，烟草，发电等。

YSA系列空气处理机组提供12种标准型号的卧式机组供客户选择，且每种型号均有20种以上的不同标准功能段供选择。

其特点为：1、外观精致2、箱体强度高3、气密性好4、保温性能佳5、防冷桥设计6、隔声性能优7、经久耐用8、稳定性好9、检修方便10、安装方便四空气处理机组YAH系列：约克YAH系列空气处理机组是中央空调末端使用的吊顶式空气处理机组。

其功能是对空气的降温冷却，去湿干燥，加热等焓加温，过滤净化以及作为新风机组等。

适用于将处理过的空气通过网管送到一定距离的地方，特别选用于小型商业办公大楼和工业应用的空调工程。
