注：引自《矿山井巷工程施工及验收规范》GBJ213-1990。
1．岩层描述将岩层分为完整、层状、块状、破碎4种：（1）完整岩层：层理和节理裂隙间距大于1.5M（2）层状岩层：层与层间距小于1。
5M（3）块状岩层：节理裂隙间距小于1。
5M，大于0。
3M（4）破碎岩层：节理裂隙间距小于0。
3M。
2．当地下水影响围岩的稳定时，应考虑降级。
3．Rb为岩石的饱和抗压强度。
附件2锚喷围岩分级`注：引自《锚杆喷射混凝土支护技术规范》GB50086-2001。
1．围岩按定性分级与定量指标分级有差别时，一般应以低者为准；2．本表声波指标以孔测法测试什为准。
如果用其他方法测试时，可通过对比实验，进行换算；3．层状岩体按单层厚度可划分为：厚层：大于0.5m。
中厚层：0.1-0.5m。
薄层：小于0.1m.一般条件下，确定围岩级别时，应以岩石单轴湿饱和抗压强度为准；当洞跨小于5m、服务年限小于10年的工程，确定围岩通讯别时，可采用点荷载强度指标代替岩块单轴饱和搞压强度指标，可不做岩体声波指标测试；b5E2RGbCAP5．测定岩石强度，做单轴抗压强度测定后，可不作点荷强度测定。
附件3 普氏岩石分类引自《采矿工程设计手册》煤炭工业出版社，2003。
5附件4隔水层安全厚度计算参考公式隔水层安全厚度计算公式为T=l[r2l2+8Kpp]1/2-rl]/4Kp式中t—底板安全隔水层厚度，m。
l—掘进工作面底板最大宽度，,m。
r—隔水层岩石的容重，KN/m3。
Kp—隔水层岩石的抗张强度，Mpa。
p—隔水层底板承受的水头压力，Mpa。
申明：所有资料为本人收集整理，仅限个人学习使用，勿做商业用途。
极硬（f＝20）、很硬（f＝15）、坚硬（f＝8～10）、较硬（f＝5～6）、普通（f＝3～4）、较软（f＝1.5～2）、软层（f＝0.8～1）、松软（f＜1）等8类。
额分类普氏分类土壤及岩石名称天然湿度下平均容重极限压碎强度用轻钻孔机钻进1m开挖方法及工具紧固系数Kg/m3 Kg/cm2 min f四类土壤Ⅳ土含碎石重粘土，其中包括石炭纪、侏罗纪的硬粘土1950 －－用尖锹并同时用镐和撬棍开挖1.0~1.5含有碎石、卵石、建筑碎料和重达25kg的顽石（总体积10%以内）等杂质的肥粘土和重壤土1950冰碛粘土，含有重量在50kg以内的巨砾，其含量为总体积10%以内2000泥板岩2000 不含或含有重量达10kg的顽石1950松石Ⅴ含有重量在50kg以内的巨砾（占体积10%以上）的冰碛石2100 小于200 －部分用手凿工具、部分用爆破米开挖1.5~1.2矽藻岩和软白垩岩1800胶结力弱的砾岩1900各种不坚实的版岩2600 石膏2200次坚石Ⅵ凝灰岩、和浮石1100 200~400 3.5 用风镐的爆破法来开挖2~4灰岩多孔和裂隙严重的石灰岩和介质石灰岩1200中等硬变的片岩2700中等硬变的泥灰岩2300Ⅶ石灰石胶结的带有卵石和沉积岩的砾石2200 400~600 6.0 用爆破方法开挖4~6风化的和有大裂缝的粘土质砂岩2000坚实的泥板岩2800坚实的泥灰岩2500Ⅷ砾质花岗岩2300 600~800 8.5 用爆破方法开挖6~8泥灰质石灰岩2300粘土质砂岩2200 砂质云片岩2300 硬石膏2900普坚石Ⅸ严重风化的软弱的花岗岩、片麻岩和正长岩2500 800~1000 11.5 用爆破方法开挖8~10滑石化的蛇纹岩2400致密的石灰岩2500含有卵石、沉积岩的碴质胶结的砾岩2500砂岩2500砂质石灰灰质片岩2500 上一页 [1] [2] [3] 下一页定额分类普氏分类土壤及岩石名称天然湿度下平均容重极限压碎强度用轻钻孔机钻进1m开挖方法及工具紧固系数Kg/m3 Kg/cm2 min f一、二类土壤Ⅰ砂1500 －－用尖锹开挖0.5~0.6 砂壤土1600腐殖土1200泥炭600Ⅱ轻壤土和黄土类土1600 －－用锹开挖并少数用镐开挖0.6~0.8潮湿而松散的黄土，软的盐渍土和碱土1600平均15MM以内的松散而软的砾石1700含有草根的密实腐殖土1400 －－用尖锹开挖并少数用镐开挖0.6~~0.8含有直径在30MM以内根类的泥炭和腐殖土掺有卵石、碎石和石屑的砂和腐殖土含有卵石、或碎石杂质的胶结成块的填土含有卵石、碎石和建筑料杂质的砂壤土三类土壤Ⅲ肥粘土其中包括石炭纪、侏罗纪的粘土和冰粘土1800 －－用尖锹并同时用镐和撬棍开挖（30%）0.81~1.0重壤土、粗砾石、粒径为15-40MM的碎石或卵石1750 干黄土和掺1790有碎石或卵石的自然含水量黄土含有直径大于30MM根类的腐殖土或泥炭1400掺有碎石或卵石和建筑碎料的土壤1900 [1] [2] [3] 下一页定额分类普氏分类土壤及岩石名称天然湿度下平均容重极限压碎强度用轻钻孔机钻进1m开挖方法及工具紧固系数Kg/m3 Kg/cm2 min f普坚石Ⅹ白云石2700 1000~ 2000 15.0 用爆破方法开挖10~12坚固的石灰岩2700大理岩2700 石灰岩质胶结的致密砾石2600坚固的砂质片岩2600特坚石Ⅺ粗花岗岩2800 1200~ 1400 18.5 用爆破方法开挖12~14非常坚硬的白云岩2900蛇纹岩2600 石灰质胶结的含有火成岩之卵石的砾石2800石英胶结的坚固砂岩2700 粗粒正长岩2700Ⅻ具有风化痕迹的安山岩和玄武岩2700 1400~ 1600 22.0 用爆破方法开挖14~16片麻岩2600 非常坚固的石灰岩2900硅质胶结的含有火成岩之卵石的砾岩2900 粗石岩2600ⅩⅢ中粒花岗岩3100 1600~ 1800 27.5 用爆破方法开挖16~18坚固耐用的片麻岩2800辉绿岩2700 玢岩2500 坚固的粗面岩2800 中粒正长岩2800ⅩⅥ非常坚硬的细粒花岗岩3300 1800~ 2000 32.5 用爆破方法开挖18~20花岗岩麻岩2900 闪长岩2900 高硬度的石灰岩3100 坚固的玢岩2700ⅩⅤ安山岩、玄武岩、坚固的负页岩3100 2000~ 2500 46.0 用爆破方法开挖20~25高硬度的辉绿岩和闪长岩2900坚固的辉长岩和石英岩2800ⅩⅥ拉长玄武岩和橄榄玄武岩3300 大于2500 小于60 用爆破方法开挖大于25：小塌方：塌方高度<3m，或体积<30m3；中塌方：塌方高度3～6m，或体积30～100m3；大塌方：塌方高度>6m，或体积>100m3；表1-9 按坚固性系数对岩石可钻性分级表岩石级别坚固程度代表性岩石fⅠ最坚固最坚固、致密、有韧性的石英岩、玄武岩和其他各种特别坚固的岩石。
岩石级别坚固程度代表性岩石Ⅰ最坚固最坚固、致密、有韧性的石英岩、玄武岩和其他各种特别坚固的岩石。
(f=20)Ⅱ很坚固很坚固的花岗岩、石英斑岩、硅质片岩，较坚固的石英岩，最坚固的砂岩和石灰岩.(f=15)Ⅲ坚固致密的花岗岩，很坚固的砂岩和石灰岩，石英矿脉，坚固的砾岩，很坚固的铁矿石.(f=10)Ⅲa 坚固坚固的砂岩、石灰岩、大理岩、白云岩、黄铁矿，不坚固的花岗岩。
(f=8)Ⅳ比较坚固一般的砂岩、铁矿石(f=6)Ⅳa 比较坚固砂质页岩，页岩质砂岩。
(f=5)Ⅴ中等坚固坚固的泥质页岩，不坚固的砂岩和石灰岩，软砾石。
(f=4)Ⅴa 中等坚固各种不坚固的页岩，致密的泥灰岩.(f=3)Ⅵ比较软软弱页岩，很软的石灰岩，白垩，盐岩，石膏，无烟煤，破碎的砂岩和石质土壤.(f=2)Ⅵa 比较软碎石质土壤，破碎的页岩，粘结成块的砾石、碎石，坚固的煤，硬化的粘土。
(f=1.5)Ⅶ软软致密粘土，较软的烟煤，坚固的冲击土层，粘土质土壤。
(f=1)Ⅶa 软软砂质粘土、砾石，黄土。
(f=0.8)Ⅷ土状腐殖土，泥煤，软砂质土壤，湿砂。
(f=0.6)Ⅸ松散状砂，山砾堆积，细砾石，松土，开采下来的煤.(f=0.5)Ⅹ流沙状流沙，沼泽土壤，含水黄土及其他含水土壤.(f=0.3) A表示矿岩的坚固性的量化指标.人们在长期的实践中认识到，有些岩石不容易破坏，有一些则难于破碎。
难于破碎的岩石一般也难于凿岩，难于爆破，则它们的硬度也比较大，概括的说就是比较坚固。
因此，人们就用岩石的坚固性这个概念来表示岩石在破碎时的难易程度。
坚固性的大小用坚固性系数来表示又叫硬度系数，也叫普氏硬度系数f值）。
坚固性系数f=R/100 (R单位kg/cm2)式中R——为岩石标准试样的单向极限抗压强度值。
通常用的普氏岩石分及法就是根据坚固性系数来进行岩石分级的。
如：①极坚固岩石f=15～20（坚固的花岗岩，石灰岩，石英岩等）②坚硬岩石f=8 ～10（如不坚固的花岗岩，坚固的砂岩等）③中等坚固岩石f=4 ～6 （如普通砂岩，铁矿等）④不坚固岩石f=0.8～3 （如黄土、仅为0.3）矿岩的坚固性也是一种抵抗外力的性质，但它与矿岩的强度却是两种不同的概念。

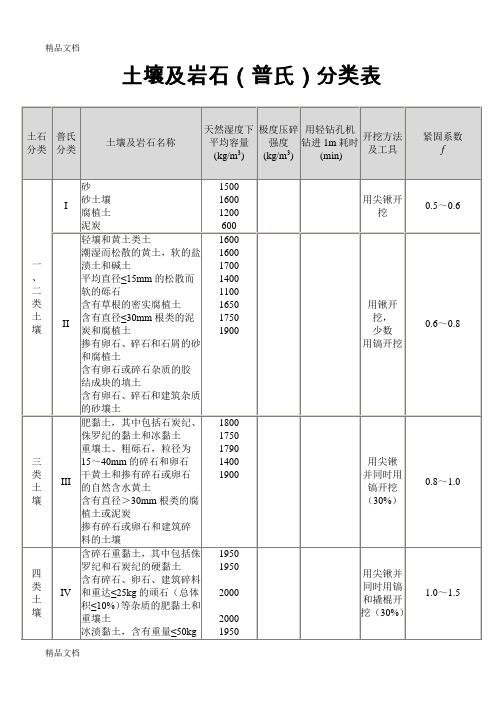

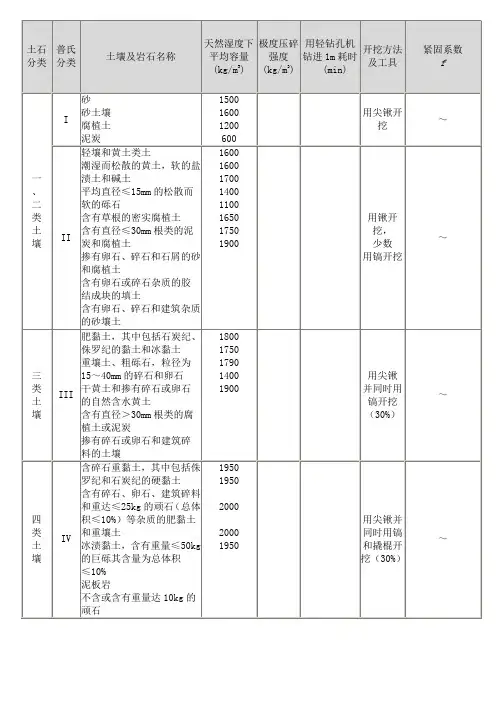

土壤及岩石(普氏)分类表摘自中国工程爆破协会网协会副理事长周家汉的（《全国统一爆破工程消耗量定额》编制工作会议上的讲话）岩体类别在编写原则中，关于岩土爆破工程的土壤及岩石分类仍按建设部《全国统一建筑工程基础定额》中的土壤及岩石（普氏）分类表执行。
在露天、地下、硐室、水下等石方爆破工程中，都有岩体分类问题。
在过去的爆破定额中，均采用前苏联的土壤及岩石分类表（普氏岩石强度系数）把土壤和岩石共划分为五级：Ⅰ-Ⅳ为土壤类；Ⅴ为松石（软石）；Ⅵ-Ⅷ为次坚石；Ⅸ- X为普坚石；Ⅺ-ⅩⅥ为特坚石，每一级都有土壤岩石名称和物理力学性质指标。
在爆破工程的预算定额中过去均采用后四段，即松石、次坚石、普坚石和特坚石，而且已往已有较多的定额参考资料。
2003年颁布实施的国家标准《建设工程工程量清单计价规范》GB50500-2 003规定采用的就是上述《土壤及岩石分类表》，1988年《全国统一城镇控制爆破工程、硐宝大爆破工程预算定额》也是采用此分类表。
因此，编制全国统一爆破工程消耗量定额也决定采用该分类表。
该表已为国内建筑工程与爆破界所公认，不仅可以确定工程所在岩石的开挖方法、判断岩石爆破的难易程度，而且可以作为计算承包工程单价、编制招投标的依据。
建国以来，我国科技工作者对岩石在分类分级进行过大量工作。
如东北工学院，科学院工程地质研究所等。
东北大学进行了岩石可爆性与稳定性的研究，提出了分级方法。
其中岩石的可爆性分级是以能量平衡为准则，根据标准条件下爆破漏中体积、大块率、小块率、平均合格率试验数据以及岩石波阻抗，计算出岩石可爆性指数，提出分级表。
共分为：易爆、中等可爆、难爆、很难爆、极端难爆五个等级。
虽经过冶金部组织通过技术鉴定，但未成为全国公认的分级表，未能推广纳入爆破定额。
但可供研究参考。
我国工程地质科学工作者（科学院地质所等）为了建立统一评价工程岩爆稳定性的分级标准，为岩土工程建设的勘察、设计、施工和编制定额提供必要的基本依据，经过多年研究并制定颁布了我国工程岩。
极硬（f＝20）、很硬（f＝15）、坚硬（f＝8～10）、较硬（f＝5～6）、普通（f＝3～4）、较软（f＝1.5～2）、软层（f＝0.8～1）、松软（f＜1）等8类。
额分类普氏分类土壤及岩石名称天然湿度下平均容重极限压碎强度用轻钻孔机钻进1m开挖方法及工具紧固系数Kg/m3 Kg/cm2 min f四类土壤Ⅳ土含碎石重粘土，其中包括石炭纪、侏罗纪的硬粘土1950 －－用尖锹并同时用镐和撬棍开挖1.0~1.5含有碎石、卵石、建筑碎料和重达25kg的顽石（总体积10%以内）等杂质的肥粘土和重壤土1950冰碛粘土，含有重量在50kg以内的巨砾，其含量为总体积10%以内2000泥板岩2000 不含或含有重量达10kg的顽石1950松石Ⅴ含有重量在50kg以内的巨砾（占体积10%以上）的冰碛石2100 小于200 －部分用手凿工具、部分用爆破米开挖1.5~1.2硅藻岩和软白垩岩1800胶结力弱的砾岩1900各种不坚实的版岩2600 石膏2200次坚石Ⅵ凝灰岩、和浮石1100 200~400 3.5 用风镐的爆破法来开挖2~4灰岩多孔和裂隙严重的石灰岩和介质石灰岩1200中等硬变的片岩2700中等硬变的泥灰岩2300Ⅶ石灰石胶结的带有卵石和沉积岩的砾石2200 400~600 6.0 用爆破方法开挖4~6风化的和有大裂缝的粘土质砂岩2000坚实的泥板岩2800坚实的泥灰岩2500Ⅷ砾质花岗岩2300 600~800 8.5 用爆破方法开挖6~8泥灰质石灰岩2300粘土质砂岩2200 砂质云片岩2300 硬石膏2900普坚石Ⅸ严重风化的软弱的花岗岩、片麻岩和正长岩2500 800~1000 11.5 用爆破方法开挖8~10滑石化的蛇纹岩2400致密的石灰岩2500含有卵石、沉积岩的碴质胶结的砾岩2500砂岩2500砂质石灰灰质片岩2500 上一页[1][2][3]下一页定额分类普氏分类土壤及岩石名称天然湿度下平均容重极限压碎强度用轻钻孔机钻进1m开挖方法及工具紧固系数Kg/m3 Kg/cm2 min f一、二类土壤Ⅰ砂1500 －－用尖锹开挖0.5~0.6砂壤土1600腐殖土1200泥炭600Ⅱ轻壤土和黄土类土1600 －－用锹开挖并少数用镐开挖0.6~0.8潮湿而松散的黄土，软的盐渍土和碱土1600平均15MM以内的松散而软的砾石1700含有草根的密实腐殖土1400 －－用尖锹开挖并少数用镐开挖0.6~~0.8含有直径在30MM以内根类的泥炭和腐殖土掺有卵石、碎石和石屑的砂和腐殖土含有卵石、或碎石杂质的胶结成块的填土含有卵石、碎石和建筑料杂质的砂壤土三类土壤Ⅲ肥粘土其中包括石炭纪、侏罗纪的粘土和冰粘土1800 －－用尖锹并同时用镐和撬棍开挖（30%）0.81~1.0重壤土、粗砾石、粒径为15-40MM的碎石或卵石1750干黄土和掺有碎石或卵石的自然含1790水量黄土含有直径大于30MM根类的腐殖土或泥炭1400掺有碎石或卵石和建筑碎料的土壤1900 [1][2][3]下一页定额分类普氏分类土壤及岩石名称天然湿度下平均容重极限压碎强度用轻钻孔机钻进1m开挖方法及工具紧固系数Kg/m3 Kg/cm2 min f普坚石Ⅹ白云石2700 1000~2000 15.0 用爆破方法开挖10~12坚固的石灰岩2700大理岩2700 石灰岩质胶结的致密砾石2600坚固的砂质片岩2600特坚石Ⅺ粗花岗岩2800 1200~1400 18.5 用爆破方法开挖12~14非常坚硬的白云岩2900蛇纹岩2600 石灰质胶结的含有火成岩之卵石的砾石2800石英胶结的坚固砂岩2700 粗粒正长岩2700Ⅻ具有风化痕迹的安山岩和玄武岩2700 1400~1600 22.0 用爆破方法开挖14~16片麻岩2600 非常坚固的石灰岩2900硅质胶结的含有火成岩2900之卵石的砾岩粗石岩2600ⅩⅢ中粒花岗岩3100 1600~1800 27.5 用爆破方法开挖16~18坚固耐用的片麻岩2800辉绿岩2700 玢岩2500 坚固的粗面岩2800 中粒正长岩2800ⅩⅥ非常坚硬的细粒花岗岩3300 1800~2000 32.5 用爆破方法开挖18~20花岗岩麻岩2900 闪长岩2900 高硬度的石灰岩3100 坚固的玢岩2700ⅩⅤ安山岩、玄武岩、坚固的负页岩3100 2000~2500 46.0 用爆破方法开挖20~25高硬度的辉绿岩和闪长岩2900坚固的辉长岩和石英岩2800ⅩⅥ拉长玄武岩和橄榄玄武岩3300 大于2500 小于60 用爆破方法开挖大于25：小塌方：塌方高度<3m，或体积<30m3；中塌方：塌方高度3～6m，或体积30～100m3；大塌方：塌方高度>6m，或体积>100m3；表1-9按坚固性系数对岩石可钻性分级表岩石级别坚固程度代表性岩石fⅠ最坚固最坚固、致密、有韧性的石英岩、玄武岩和其他各种特别坚固的岩石。
