国内外各种先进煤气化技术

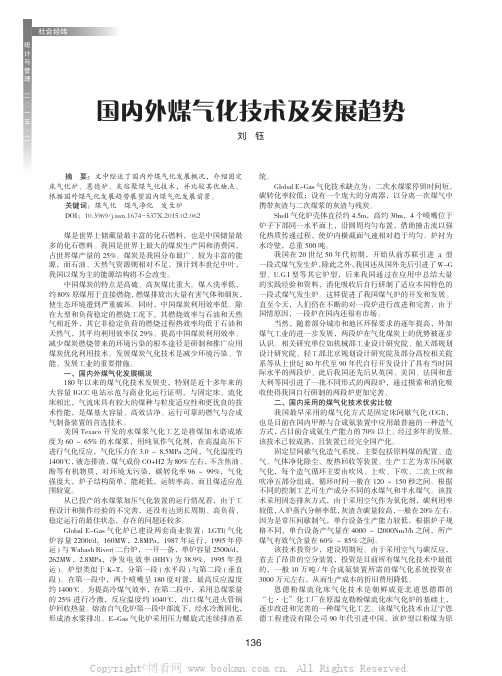

统计与管理二○一五·二社会经纬国内外煤气化技术及发展趋势刘　钰摘　要：文中综述了国内外煤气化发展概况，介绍固定床气化炉、恩德炉、灰熔聚煤气化技术，并比较其优缺点。

根据国外煤气化发展趋势展望国内煤气化发展前景。

关键词：煤气化　煤气净化　发生炉DOI：10.3969/j.issn.1674-537X.2015.02.062煤是世界上储藏量最丰富的化石燃料，也是中国储量最多的化石燃料。

我国是世界上最大的煤炭生产国和消费国，占世界煤产量的25%。

煤炭是我国分布最广、较为丰富的能源，而石油、天然气资源则相对不足，预计到本世纪中叶，我国以煤为主的能源结构将不会改变。

中国煤炭的特点是高硫、高灰煤比重大。

煤入洗率低，约80%原煤用于直接燃烧，燃煤排放出大量有害气体和烟灰，使生态环境遭到严重破坏。

同时，中国煤炭利用效率低。

除在大型和负荷稳定的燃烧工况下，其燃烧效率与石油和天然气相近外，其它非稳定负荷的燃烧过程热效率均低于石油和天然气，其平均利用效率仅29%。

提高中国煤炭利用效率、减少煤炭燃烧带来的环境污染的根本途径是研制和推广应用煤炭优化利用技术。

发展煤炭气化技术是减少环境污染、节能、发展工业的重要措施。

一、国内外煤气化发展概况180年以来的煤气化技术发展史，特别是近十多年来的大容量IGCC电站示范与商业化运行证明，与固定床、流化床相比，气流床具有较大的煤种与粒度适应性和更优良的技术性能，是煤基大容量、高效洁净、运行可靠的燃气与合成气制备装置的首选技术。

美国Texaco开发的水煤浆气化工艺是将煤加水磨成浓度为60～65%的水煤浆，用纯氧作气化剂，在高温高压下进行气化反应，气化压力在3.0～8.5MPa之间，气化温度约1400℃，液态排渣，煤气成份CO+H2为80%左右，不含焦油、酚等有机物质，对环境无污染，碳转化率96～99%，气化强度大，炉子结构简单，能耗低，运转率高，而且煤适应范围较宽。

从已投产的水煤浆加压气化装置的运行情况看，由于工程设计和操作经验的不完善，还没有达到长周期、高负荷、稳定运行的最佳状态，存在的问题还较多。

几种煤气化技术介绍煤气化技术发展迅猛，种类很多，目前在国内应用的主要有：传统的固定床间歇式煤气化、德士古水煤浆气化、多元料浆加压气化、四喷嘴对置式水煤浆气化、壳牌粉煤气化、GSP气化、航天炉煤气化、灰熔聚流化床煤气化、恩德炉煤气化等等，下别分别加以介绍。

一 Texaco水煤浆加压气化技术德士古水煤浆加压气化技术1983年投入商业运行后，发展迅速，目前在山东鲁南、上海三联供、安徽淮南、山西渭河等厂家共计13台设备成功运行，在合成氨和甲醇领域有成功的使用经验。

Texaco水煤浆气化过程包括煤浆制备、煤浆气化、灰水处理等工序：将煤、石灰石（助熔剂）、添加剂和NaOH称量后加入到磨煤机中，与一定量的水混合后磨成一定粒度的水煤浆；煤浆同高压给料泵与空分装置来的氧气一起进入气化炉，在1300～1400℃下送入气化炉工艺喷嘴洗涤器进入碳化塔，冷却除尘后进入CO变换工序，一部分灰水返回碳洗塔作洗涤水，经泵进入气化炉，另一部分灰水作废水处理。

其优点如下：（1）适用于加压下（中、高压）气化，成功的工业化气化压力一般在4.0MPa 和6.5Mpa。

在较高气化压力下，可以降低合成气压缩能耗。

（2）气化炉进料稳定，由于气化炉的进料由可以调速的高压煤浆泵输送，所以煤浆的流量和压力容易得到保证。

便于气化炉的负荷调节，使装置具有较大的操作弹性。

（3）工艺技术成熟可靠，设备国产化率高。

同等生产规模，装置投资少。

该技术的缺点是：（1）由于气化炉采用的是热壁，为延长耐火衬里的使用寿命，煤的灰熔点尽可能的低，通常要求不大于1300℃。

对于灰熔点较高的煤，为了降低煤的灰熔点，必须添加一定量的助熔剂，这样就降低了煤浆的有效浓度，增加了煤耗和氧耗，降低了生产的经济效益。

而且，煤种的选择面也受到了限制，不能实现原料采购本地化。

（2）烧嘴的使用寿命短，停车更换烧嘴频繁（一般45～60天更换一次），为稳定后工序生产必须设置备用炉。

无形中就增加了建设投资。

Lurgi 氧气鼓风气化炉的典型操作结果
泥 煤 煤种来源 粒径（mm） 工业分析（wt%） 挥发份 固定炭 水分 灰分 高热值 kJ/kg 灰熔点 /℃ 操作压力 /MPa 煤气组成，（vol%） CO H2 CH4 CnHm H2S CO2 N2 煤气热值 /kJ/m3 17.0 34.1 13.6 0.6 0.1 33.8 0.8 11614 19.1 37.2 11.8 0.4 0.2 30.7 0.5 11446 15.9 39.2 10.8 1.2 0.4 32.2 0.3 11409 20.2 38.9 11.7 0.4 0.3 28.1 0.4 11748 21.4 38.4 9.6 0.5 0.2 28.9 1.0 11096 24.2 39.7 9.4 1.0 0.8 24.4 0.5 11811 24.8 38.3 9.3 0.6 0.5 25.8 0.7 11438 20.3 45.3 4.7 0.3 0.1 27.5 1.3 9836 57.3 25.2 15.5 2.0 22865 -2.03 36.8 32.6 26.5 4.1 26168 1204 2.52 29.1 30.4 34.3 6.2 27935 1249 3.03 30.5 38.7 16.5 14.3 31168 1427 3.03 19.7 38.3 5.4 36.3 300098 1421 2.86 28.9 43.0 15.7 12.4 32122 1399 2.45 29.1 47.6 5.1 18.2 33332 1382 2.24 5.7 87.3 2.0 5.0 35193 1499 2.86 Ireland 15.2-40.6 Germany 1.0-10.1 褐 煤 North Dakota 1.4-30.5 次 烟 Riotolbio 5.1-30.5 煤 Sasoll 5.1-30.5 烟 Westerfield 5.1-30.5 煤 Charle-ston 5.1-30.5 无烟煤 Vietnam 5.1-30.5

煤气化技术煤气化技术是清洁利用煤炭资源的重要途径和手段。

目前，国内自行开发和引进的煤气化技术种类很多，但总体上可以分为以下三大类：一、移动床气化技术以鲁奇为代表的加压块煤气化技术。

鲁奇加压气化技术是由联邦德国鲁奇公司于1930年开发的，属第一代煤气化技术，技术成熟可靠，曾是世界上建厂最多的煤气化技术。

鲁奇气化技术是制取城市煤气和合成气装置中的心脏设备。

它适应的煤种广﹑气化强度较大﹑气化效率高。

鲁奇气化技术的特点为：采用碎煤加压式供料方式，即连接在炉体上部的煤锁将煤块升压，加入气化炉的预热层，然后，下移至反应层，煤在反应层气化，反应热量取自于气化剂与燃烧形成的燃烧层。

产生的粗煤气从出口排出。

炉篦上方的灰渣从底部出口排到下方连接的灰锁中，所以气化炉与煤锁﹑灰锁构成了一体的气化装置。

鲁奇炉的代表炉型即第三代MARK－IV型Ф3800mm加压气化炉, 炉体由内外壳组成，其间形成50mm的环形水冷夹套，用作保护炉的过热和产生蒸汽，结构更为合理的炉型。

鲁奇公司为河南义马、大唐克旗等制做了多台鲁奇式气化炉。

图1 鲁奇加压块煤气化装置二、流化床气化技术以恩德炉、灰熔聚为代表的气化技术。

恩德炉粉煤流化床气化技术是朝鲜恩德“七.七”联合企业在温克勒粉煤流化床气化炉的基础上，经长期的生产实践，逐步改进和完善的一种煤气化工艺。

灰融聚流化床粉煤气化技术根据射流原理，在流化床底部设计了灰团聚分离装置，形成床内局部高温区，使灰渣团聚成球，借助重量的差异达到灰团与半焦的分离，在非结渣情况下，连续有选择地排出低碳量的灰渣。

目前，中科院山西煤化所山西省粉煤气化工程研究中心开发的加压灰熔聚气化工业装置已经成功应用于晋煤集团天溪煤制油分公司1 0万吨/年煤基MTG合成油示范工程项目，该项目配备了6台灰熔聚气化炉（5开1备），气化炉操作压力0.6MPa，日处理晋城无烟煤1600吨，干煤气产量125000Nm3/h（配套30万吨/年合成甲醇）。

国内外煤气化技术概述煤气化技术的研发已有200多年的历史，根据气化炉所使用的煤颗粒大小和颗粒在气化炉内的流动状态，气化炉总体上分为三类，即以鲁奇为代表的固定床气化炉、以U—Gas、灰熔聚为代表的流化床气化炉和以德士古、壳牌为代表的气流床气化炉。

1．1 鲁奇固定床气化技术鲁奇固定床气化技术产生于20世纪40年代，由鲁奇公司开发。

鲁奇炉以8～50mm粒度、活性好、不黏结的无烟煤、烟煤或褐煤为原料，煤从气化炉的项部加入，而气化剂从炉子的下部供入，因而气固间为逆向流动，随着反应的进行，煤在气化炉内缓慢移动。

鲁奇固定床气化的压力可达3．0MPa，气化温度为900～1050℃，单炉投煤量一般为1000ffd(最大可达1920ffd)，采用固态排渣方式。

典型的鲁奇固定床气化炉对燃料的要求比较高，尤其不宜使用焦结性煤。

由于气化温度较低，产生的煤气中不可避免的含有大量的沥青、焦油，因此需要对粗煤气进行分离净化。

为简化复杂的粗煤气净化流程，提高气化效率，英国煤气公司在固作态排渣鲁奇炉的基础上，进一步提高了气化温度，以强化气化过程，发展成液态排渣鲁奇炉⋯。

鲁奇气化炉起初主要用于生产城市煤气，后发展到生产合成油、氨、甲醇等，以及燃气。

我国云南解化集团等许多单位采用该技术用于合成氨。

由于鲁奇气化炉生产合成气时，气体成分中甲烷含量高(8～10％)，且含焦油、酚等物质，气化炉后需要设置废水处理及回收、甲烷分离转化装置，用于生产合成气生产流程长、投资大，因此单纯生产合成气较少采用鲁奇气化炉。

1．2 GSP气流床气化技术GSP工艺技术由前民主德国的德意志燃料研究所开发，始于20世纪70年代末。

GSP气化炉由烧嘴、冷壁气化室和激冷室组成。

烧嘴为内冷多通道的多用途烧嘴，冷却水分别在物料的内中、中外层之间和外层之外，冷却方式比较均匀，可以使烧嘴温度保持在较低水平。

固体气化原料被碾磨为不大于0．5mm的粒度后，经过干燥，通过浓相气流输入系统送至烧嘴。

烧室下部侧壁对置，可快速快速调节负荷范围（40%~ 100%）。但是烧 嘴隔焰罩和开工烧嘴容易产生过氧腐蚀损坏。激冷气压缩机主要是将冷 煤气送到气化炉顶部进行换热。
SHell 技术已在国内的湖北双环、神华集团、中原大化、河南永煤等 单位实现应用，全国共有 19 个项目，27 台气化炉用于合成氨、甲醇生产。
关键词：气流床 煤气化
所谓气流床煤气化是将气化剂夹带的煤粉或煤浆，通过特殊喷嘴送 入气化炉内，在高温下，煤氧等混合物迅速分解、燃烧、气化反应，产 生 CO 和 H2 为主的煤气化技术。国外 TCGP、SCGP、GSP 技术均发展成 熟，国内的多喷嘴、两段技术、HT-L、非熔渣 - 熔渣分级技术、多元料 浆技术正快速发展应用。煤气化作为煤化工的龙头，它的好坏决定着后 续工艺以及长远的经济效益。
两段技术已在内蒙古世林化工项目、华能满洲里煤化工项目、华能 绿色煤电 IGCC 项目等 5 家单位开建，部分已投产，主要用于生产甲醇、 发电等。
2.3 航天炉气化技术（HT-L）[6-7] 航天炉煤气化技术与 GSP 技术相似均采用下喷式气流床激冷流程， 但是知识产权独立。该技术对煤种要求低，热效率和碳转化率高。采用 激冷流程及灰渣水循环技术，对环境保护好。 HT-L 气化炉、烧嘴、破渣机、热风炉、激冷水循环泵等是此技术 的 核 心 设 备。 气 化 炉 采 用 盘 管 式 水 冷 壁， 四 组 管 绕 制 而 成， 盘 管 外 径 89mm，壁厚 8mm 径向热膨胀 6mm。自上而下单喷嘴喷射与 GSP 炉相同，
1.3 加压气流床（GSP）技术 [3] 合格煤粉经干燥后通过 N2 输送系统送至烧嘴，煤粉与其他气化剂（氧 气、水蒸气）经烧嘴同时喷入气化炉内的反应室，然后在高温、高压下 发生裂解、燃烧、气化反应，生成粗煤气。气化产生的熔渣以及粗煤气 一起进入气化炉下部的激冷室。冷却后的粗煤气去洗涤系统，熔渣通过 锁斗系统排出，激冷水送至污水处理系统。GSP 技术适用煤种广泛，输 送安全性高，运行周期长不需备炉，碳转化率高，合成气质量好。采用 激冷流程，工艺紧凑，流程简单，环境效益好。气化炉操作弹性大，负 荷调节灵活。点火升温迅速，设备及运行费用较低。开、停车操作方便， 时间短，从冷态达到满负荷仅需 1H。但是 GSP 技术存在工业化业绩少， 操作经验缺乏，加料计量过程复杂、投资较高，无独立灰水处理技术等 问题。 该技术设备主要包括磨煤机、给料锁斗、加料器、组合喷嘴、气化 炉、渣锁斗、破渣机、捞渣机、文丘里洗涤器、沉降槽、激冷水泵等。 气化炉上部为冷壁气化室，由水冷壁，水夹套组成。水冷壁是由特殊耐 热材料碳化硅为屏蔽涂层的盘管和翅片焊接组成的圆筒形内腔，采用以 渣抗渣的技术防止高温溶渣腐蚀及开停车产生应力对耐火材料的破坏。 下部为激冷室，内有激冷喷头和内衬筒，内衬筒与承压外壳环隙有激冷 水自下向上流动，在顶端环隙间径向流出，激冷室承压壳体的壁温不超 过 200℃。喷嘴由配有火焰检测器的点火喷嘴和生产喷嘴所组成，中心向 外环隙依次为燃料气、冷却水、氧 / 蒸汽、冷却水、煤粉通道、冷却水 6 个通道。 GSP 技术虽然进入国内较晚，但是凭借其自身优势已经在我国的山 西兰花煤化工有限责任公司醇、氨（300/100kt/a）项目、神华宁煤集团有 限责任公司（1670Kt/a）甲醇项目、贵州开阳化工有限公司（500Kt/a） 合成氨项目、淮南集团合成氨项目开始应用实施。 2 国内气流床煤气化技术 2.1 多喷嘴对置式水煤浆气化技术（OMB）[4] 多喷嘴对置式水煤浆气化技术是在 TexaCO 技术的基础上发展起来 的，其反应机理与 TexaCO 技术相同，流程相似。该技术采用多喷嘴对置 技术，雾化效果好。负荷可调节范围大，速度快，装置适应能力强，气 化效率高。洗涤冷却室采用喷淋鼓泡复合床，热质传递效果好，液位稳。 气体初步净化系统采用分级净化，系统压降低，高效节能，合成气中灰 含量低。采用蒸发热水塔的渣水处理系统，热传递效率高，水循环流程 简单，耐结垢。但是也存在炉体拱顶处耐火材料烧损快的技术问题。 OMB 技术的关键设备有：磨煤机、高压煤浆泵、气化炉、工艺喷嘴、 煤气初步净化设备、蒸发热水塔、滚筒筛、渣锁斗、捞渣机、激冷水泵。 气化炉上部为气化室，内衬耐火砖，气化室中上部布置工艺喷嘴，喷嘴 在同一水平面。气化炉下部为激冷室，采用复合床结构形式消除了带水、 带灰问题。工艺喷嘴采用外混式、新型预膜式喷嘴，喷嘴流道介质由内 向外依次为氧气、煤浆、氧气。喷嘴头部（向火面）采用盘管冷却来防 止喷嘴损坏，由 1 套单独的系统向喷嘴供应冷却水，该系统设置了复杂 的安全联锁。一般使用 3 个月后需更换喷嘴头部或在喷嘴头部堆焊的耐

缺点：氧耗高，常压下操作，低活性煤较难达到高转化率，同时也带来许多 经济上和操作上的问题。
Texaco（德士古）气化炉
• 德士古气化工艺是20世纪80年 代煤气化的最新工艺之一,它是由美 国德士古公司开发的以水煤浆为原 料、液态排渣气流床加压气化技术。 原料煤与水、添加剂、石灰石等经 磨机研磨制成浓度为60%～70%的 水煤浆,由煤浆泵加压后与高压氧气 一起经烧嘴混合后,呈雾状喷入气化 炉燃烧室发生气化反应。通过调节 氧/煤浆的比例,使炉内气化温度高 于煤灰流动温度(FT)。
主要特点：固态排渣，适宜弱黏结性碎煤（5-50mm）； 生产能力大；结构复杂，炉内设有破黏和煤分布器、炉箅等转 动设备，制造和维修费用大；入炉煤必须为块煤，原料来源受 限制；出炉煤气中含焦油、酚等，污水处理和煤气净化工艺复 杂、流程长、设备多，炉渣含碳5%左右。
Lurgi加压气化炉发展分为三个阶段：
国内煤气化技术的研究状况
我国在引进国外先进煤气化技术的同时，也在 不断探索拥有自主知识产权的煤气化技术，并在某 些领域取得了突破，一些关键技术已经超越了现有 的国外技术，甚至有的技术已经走出国门。
西北化工研究院开发的大型煤气化技术已形
成完整、 系统的专利体系。该技术原料适应性广， 具有先进的固态排渣和液态排渣技术， “三废” 排放少，设备完全立足于国内，已在25 套工业装 置上得到应用，今后一段时期将迎来装置投运高 峰期。
干加煤热 +水
• 热解 ： 煤 加热煤气+焦油+焦炭
• 气化 ：碳-氧反应
CO2
碳-水蒸气反应
CO2
甲烷生成反应
CH4
煤中其他元素（N、S）与气化剂间的反应
• 通常的煤气化系统包括备煤给料系统、 气化炉、除尘和脱硫。

国内外煤气化技术新进展华陆工程科技有限责任公司刘艳军一、煤炭的综合利用我国具有丰富的煤炭资源，煤炭保有储量高达1万亿吨以上，全国煤炭产量2002年近14亿吨，2003年为16亿吨，2009年为29.6亿吨，平均每年以大于5%的速度递增。

目前，我国已经成为世界上最大的煤炭生产国和消费国。

我国是富煤少油国家，当前每年进口的原油和石油制品已达到国内需求的30%以上，全球范围内新一轮的石油竞争将会愈演愈烈，大力发展煤化工作为保证国家能源安全的战略已凸显重要而紧迫。

未来，我国能源以煤为主的状况，在相当长的一段时间内不会有大的改变，预测2010年将占60％左右，2050年不会低于50％，煤炭在我国的能源消费中仍然占有基础性地位。

随着科学技术的发展和人民生活水平的提高，对煤和以煤为原料的相关产品的技术要求也越来越高。

然而，由于煤的结构和组成的复杂性，给人们利用煤带来诸多环境问题。

例如，煤中含有硫、氯、氮、灰等有害物质在煤炭直接燃烧后被排放到环境中，引起严重的环境污染问题。

有关调查统计结果表明：目前我国能源消费总量中约68%为煤炭，其中有85%采用效率低、污染严重的直接燃烧技术。

燃煤产生的二氧化硫排放量占全国总排放量的74％，氮氧化物排放量占总排放量的60％，总悬浮颗粒（TSP）排放量占总排放量的70％，二氧化碳排放量占总排放量的85％。

目前，我国已成为世界上环境污染严重的国家之一，这不仅严重地威胁到生态环境和人类健康，而且每年由于燃煤而引发的SO2污染和酸雨造成的经济损失已超过1000亿元。

因此大量直接燃烧煤炭将受到国家政策限制。

从发展的长远观点来看，我国以煤为主的能源消费结构正面临着严峻挑战，如何解决燃煤引起的环境污染问题已迫在眉睫。

我国政府对此高度重视，对环境保护的政策越来越严格，并把煤炭的清洁转化和高效利用列入《中国21世纪议程》，实行“节能优先、结构优化、环境友好”的可持续能源发展战略。

二、煤气化技术煤气化技术是煤利用技术中的关键技术，而气化炉又是煤气化技术的核心。

730 2200 小试厂
商业化装 压力 4.0MPa 1986 年 6
置，生产 温度 1500℃ 月建成，投
H2 和羰
资 2.2 亿马
基合成气
克
联合发电 压力 2.8-3.0 96 年 7 月 MPa，温度 投用，投资
1200-1500℃ 5.1 亿美元
小试装置 气化压力 1.4 小 试 厂 79
气化装 Φ2×10ft，二段反应
发电
年投运。 示 范 厂 83 年 7 月投运
1430 1832
商业化生 压力 2.1MPa 87 年 4 月 产装置， 一段温度 投运 联合循环 1316-1427 发电 ℃，二段
1038℃
中国水煤浆气化装置概况一览表
序 气化装 气化炉台数和形式
号置
煤浆制备
单炉干煤 用途
量（t/d）
主要工 艺条件
2、国内外水煤浆气化装置
到目前为止，国内外已建、在建和拟建德士古水煤浆加压气化装置，加上技 术上相似的道化学气化装置，已达 20 多座，如下表所示：
国外水煤浆气装置概况一览表
序 气化 气化炉台数和形式
号 装置
煤浆制备
单炉干煤 用途
量（t/d）
主要工 艺条件
备注
1 美国蒙 3 台，第 l 台为废锅 棒磨机，试烧评 15～20 中试装 第 1 台设计 3 台分别于
⑦、单台气化炉的投煤量选择范围大。根据气化压力等级及炉径的不同，单 炉投煤量一般在 400～1000t/d（干煤）左右，在美国 Tampa 气化装置最大气化能 力达到 2200t/d（干煤）。
一、Texaco 水煤浆纯氧加压气化技术
1、发展历史 鉴于在加压下连续输送粉煤的难度较大，1948 年美国德士古发展公司 （Texaco Development Corporation）受重油气化的启发，首先创建了水煤浆气化 工 艺 (Texaco coal gasification process) ， 并 在 加 利 福 尼 亚 州 洛 杉 矶 近 郊 的 Montebello 建设第一套投煤量 15t/d 的中试装置。当时水煤浆制备采用干磨湿配 工艺，即先将原煤磨成定细度的粉状物，再与水等添加物混合一起制成水煤浆， 其水煤浆浓度只能达到 50%左右。为了避免过多不必要的水分进入气化炉，采取 了将人炉前的水煤浆进行预热、蒸发和分离的方法。由于水煤浆加热汽化分离的 技术路线在实际操作中遇到一些结垢堵塞和磨损的麻烦，1958 年中断了试验。 早期的德士古气化工艺存在以下明显的缺点。如①、配置煤浆不会应用水煤 浆添加剂和未掌握粒级配比技术，煤浆浓度较低；②、水煤浆制备采用干磨湿配， 操作复杂，环境较差；③、煤浆在蒸发过程中易结垢和磨损；④、分离出的部分 蒸汽（约 50%）夹带少量煤粉无法利用，且在放空时造成污染。 由于在 20 世纪 50～60 年代油价较低，水煤浆气化无法发挥资源优势，再加 上工程技术上的问题，水煤浆气化技术的发展停顿了 10 多年，直到 20 世纪 70 年代初期发生了第一次世界性石油危机才出现了新的转机。德士古发展公司重新 恢复了 Montebello 试验装置，于 1975 年建设一台压力为 2.5MPa 的低压气化炉， 采用激冷和废锅流程可互相切换的工艺，由于水煤浆制备技术得到长足的进步， 水煤浆不再经过其他环节而直接喷人炉内。1978 年和 1981 年再建两台压力为 8.5MPa 的高压气化炉，这两台气化炉均为激冷流程，用于煤种评价和其他研究。 1973 年德士古发展公司与联邦德国鲁尔公司开始合作，于 1978 年在联邦德 国建成了一套德士古水煤浆气化工业试验装置(RCH/RAG 装置)，该装置是将德 士古发展公司中试成果推向工业化的关键性一步，通过实验获得了全套工程放大 技术，并为以后各套工业化装置的建设奠定了良好的基础。

(1) 国外煤气化技术概况以煤为原料的气化方法主要有移动床、流化床和气流床等。

a、移动床气化技术移动床气化技术较为先进的有鲁奇（Lurgi）气化技术。

该技术虽然能连续加压气化，但由于气化温度低，生成气中甲烷含量大，同时生成气中含苯、酚、焦油等一系列难处理的物质，净化流程长；尤其是该技术只能用块煤不能用粉煤，因而原料利用率低，大量筛分下来的粉煤要配燃煤锅炉进行处理。

此技术经过英国煤气公司和鲁奇公司于二十世纪七十年代联合开发，开发出一种新炉型（BGL气化炉），将鲁奇炉固态排渣改为熔融排渣，同时提高了气化反应温度，提高了块煤中粉煤的利用率，气化效率和气体成分有了很大改进，废水排放量及组分减少，污染问题也有所改善。

现有一台工业示范炉在德国黑水泵厂运行，用于处理城市垃圾，所用原料为各种城市垃圾、废塑料和烟煤。

BGL气化炉气化压力为2.0～4.0MPa，气化温度约为550℃。

我国云南解放军化肥厂于2004年引进了一台BGL气化炉，气化炉直径约为φ2800mm。

b、流化床气化技术流化床气化技术主要有德国温克勒（Winkler）流化床粉煤气化技术。

该技术压力较低，建有生产燃料气的装置，目前没有生产合成气的装置。

c、气流床气化技术气流床气化技术有美国GE公司水煤浆加压气化（GEGP）技术、荷兰壳牌谢尔（Shell）粉煤加压气化技术、德国未来能源公司GSP粉煤气化技术。

(2) 国内气化工艺技术概况a、固定床气化固定层间歇气化技术，该工艺以无烟煤为原料，采用空气和蒸汽作为气化剂；投资低，技术成熟，目前我国小氮肥、小甲醇厂90%以上采用该工艺生产。

该技术气化效率低，单炉产气量少，常压间歇气化，吹风过程中放空气对环境污染严重，每吨合成氨的吹风放空气量达2800～3100立方米。

该技术在国外已被淘汰。

国内固定床气化还有富氧连续气化技术，虽然该技术连续气化无吹风气排放，污染较少，但只能采用焦炭或无烟煤作原料，原料价格高；且生成气中氮气含量高，不适合作合成甲醇的原料气。

国内外煤气化技术比较随着煤炭资源的日益短缺，煤的高效利用已成为世界各国关注的重点。

煤气化技术，将煤转化为可燃气体并用于热能、电力和化学前驱体等领域，是当前实现煤高效清洁利用的重要技术之一。

本文将比较国内外煤气化技术的发展现状、技术路线和应用前景。

一、发展现状国内煤气化技术大多起步较晚，主要集中在购买国外设备和技术转化方面。

目前，中国已拥有天然气化工、华能大庆气化、山东诸城气化等多家成熟的煤炭气化企业。

其中，天然气化工主要生产合成气、氢气、苯乙烯等高附加值产物，煤气化率可达到92%以上。

华能大庆气化项目，煤气化率达到了80%以上，年生产合成气、苯乙烯、丙烯、氢气等150万吨。

山东诸城气化项目可生产甲醇、甲醛、乙醇、合成天然气和合成油等。

同时，国内目前正在进行的煤气化项目还有多个，如鄂尔多斯兴隆煤气化、华电集团新能源与煤制氢等。

而国外煤气化技术研究与应用较早，煤气化率和产物种类也较为丰富。

美国、德国、日本、澳大利亚等国家的煤气化技术都十分成熟，其中美国的煤气化产业发展历史最久，技术和产业规模也最大。

美国能源部现有10多个煤气化项目，年产能均在100万吨以上，产物种类包括合成天然气、液体燃料、合成酒精、硫酸、氮肥、尿素、润滑油和化肥等。

二、技术路线国内煤气化技术路线主要有三种：固定床煤气化技术、流化床煤气化技术和煤浆气化技术。

其中，固定床煤气化技术为中国比较成熟的技术路线，常用于生产油制气。

流化床煤气化技术则常用于生产合成气和聚烯烃等化工产品，煤浆气化技术则更适用于城市垃圾热解和冶金煤气化等领域。

目前，煤浆气化技术在国内尚处于探索阶段，需要进一步进行实验研究和工程应用。

而国外煤气化技术路线更为多样化，包括了上文提到的固定床、流化床、煤浆气化以及自动旋转床、堆积流化床、内循环流化床、熔融盘煤气化等。

三、应用前景煤气化技术的应用前景广阔。

其一是消费后果，煤气化技术生产的氢气、合成气、甲醇等化学中间体和化学品可以替代天然气和石油制品，进而推进煤的多元化消费。

国内外煤气化技术调研摘要：介绍了煤气化技术的种类和各种气化炉的特点、气化技术工艺流程、进料方式和气化后工艺等。

关键词：煤气化，气化炉，工艺煤气化是洁净、高效利用煤炭的主要途径之一，被誉为煤化工产业的龙头技术。

实践证明：在将煤炭转化为更便利的能源和产品形式的各种技术中，煤气化是最应优先考虑的一种加工方法。

1 煤气化的种类及特点煤气化技术可归纳为固定床、流化床和气流床三大类。

1.1 固定床煤气化技术固定床煤气化技术的气化炉主要包括间隙固定床气化炉UGI、鲁奇(Lurgi) 气化炉、BGL （鲁奇改进)气化炉，其技术参数见表1。

表1 几种固定床气化炉的技术参数注：*以标态下生产1 000 m3(CO+H2)为基准，下同。

(1) UGI常压固定床气化技术的优点是操作简单、投资少，但技术落后、能力和效率低、污染严重。

以常压中Φ2650 mm气化炉为例，单台炉投煤量仅60 t／d，且要求原料为25mm～80 mm的无烟块煤或焦炭。

(2) 鲁奇(Lurgi)气化炉工艺成熟可靠，气化温度900℃～1250℃，包括焦油在内的气化效率、碳转化率、气化热效率都较高，氧耗是各类气化工艺中最低的，原料制备、排渣处理成熟。

煤气热值是各类气化工艺中最高的，最适合生产城市煤气。

若选择制合成气，该工艺存在以下问题：①煤气成分复杂，合成气中含甲烷体积分数在7％～10％，如将这些甲烷转化为H2和CO，投资大、成本高；②冷凝污水量大，污水中含有大量的焦油、酚、氨、脂肪酸、氰化物等，因此需建焦油回收装置以及酚、氨回收和生化处理装置，增加了投资和原材料消耗；③气化原料为15mm～50 mm的块煤，块煤价格高，增加了生产成本。

(3) BGL气化炉是在鲁奇(Lurgi)炉基础上，由固态排渣改为液态排渣，可直接气化含水质量分数大于20％的各种煤；在1400℃～1600℃高温气化条件下，蒸汽用量大幅下降，90％～95％的蒸汽在气化过程中分解，不仅提高了气化效率，而且使气化废水量减少80％以上，减小了酚和氨回收装置的规模；气化炉炉体结构简单，采用常规压力容器材料和常规耐高温炉衬及循环冷却水夹套即可满足要求。

国内外煤气化技术现状按煤在气化炉内的运动方式，气化方法可划分为三类，即固定床气化法、流化床气化法和气流床气化法。

(1)固定床气化：在气化过程中，煤由气化炉顶部加入，气化剂从气化炉底部加入，煤与气化剂逆流接触，相对于气体的上升速度而言，煤下降速度很慢，甚至可视为固定不动，因此称之为固定床气化；而实际上，煤在气化过程中是以很慢的速度向下移动的，比较准确的应称其为移动床气化。

(2)流化床气化：它是以粒度为0～10 mm的小颗粒煤为气化原料，在气化炉内使其悬浮分散在垂直上升的气流中，煤粒在沸腾状态进行气化反应，从而使得煤层内温度均一，易于控制，提高气化效率。

(3)气流床气化：它是一种并流气化，用气化剂将粒度为100 um以下的煤粉带入气化炉内，也可将煤粉先制成水煤浆，然后用泵打入气化炉内。

煤在高于其灰熔点的温度下与气化剂发生燃烧反应和气化反应，灰渣以液态形式排出气化炉。

煤气化技术包括备煤技术、气化炉技术、气化后工艺技术三部分，核心是气化炉。

1．2目前国内外主要气化炉(1)德士古气化炉美国德士古2002年初成为雪佛龙公司一部分，2004年5月被通用电气公司收购开发的水煤浆气化工艺是将煤加水磨成浓度为60%-65％的水煤浆，用纯氧作气化剂，在高温高压下进行气化反应，气化压力在3．0～8．5 MPa之间，气化温度1 400℃，液态排渣，煤气成份CO+H2为80％左右，不含焦油、酚等有机物质，对环境无污染，碳转化率96%-99％，气化强度大，炉子结构简单，能耗低，运转率高，且煤适应范围较宽。

目前雪佛龙德士古最大商业装置是Tampa电站，属于DOE 的CCT-3，1989年立项，1996年7月投运，12月宣布进入验证运行。

该装置为单炉，日处理煤2 000-2 400 t，气化压力为2．8 MPa，氧纯度为95％，煤浆浓度68％，冷煤气效率76％，净功率250 MW。

德士古气化炉由喷嘴、气化室、激冷室(或废热锅炉)组成。

国内外煤化工产业发展情况刘纳新目录1 国际煤气化技术 (2)1.1 煤炭气化技术 (2)1.2 煤炭液化技术 (6)1.3 整体煤气化联合循环(IGCC) (7)2 国际煤化工产品开发进展情况 (8)2.1 大型煤气化成为煤炭利用的技术热点 (9)2.2 车用替代燃料成为煤基替代能源产品开发的重点 (9)2.3 碳一化学品及其衍生物行业发展势头强劲 (11)2.4 煤基多联产成为煤炭综合利用的重要方式 (12)2.5 南非煤化工发展情况 (13)2.6 美国煤化工发展情况 (15)2.7 日本煤化工发展情况 (16)2.8 欧盟煤化工发展情况 (17)3 国内煤气化技术应用情况 (18)3.1 多种煤气化技术并存 (18)3.2 煤炭气化多联产技术 (19)3.3 山西天脊煤化工集团有限公司煤气化技术的应用与发展 (19)4 国内煤化工产品开发及项目建设情况 (20)4.1 国内煤化工产品开发和建设 (20)4.2 煤制甲醇项目 (21)4.3 煤制二甲醚项目 (21)4.4 煤制合成氨项目 (22)4.5 煤制天然气和煤制烯烃 (22)5 国内煤化工产业发展趋势 (24)1 国际煤气化技术国际煤气化技术主要包括：煤气化、煤液化和整体煤气化联合循环(IGCC)技术。

目前新一代煤气化技术的开发和工业化进程中，总的方向是气化压力由常压向中高压(8.5 MPa)提高，温度向高温(1500-1600℃)发展，气化原料多样化，固态排渣向液态排渣发展。

1.1 煤炭气化技术煤炭气化是在适宜的条件下将煤炭转化为气体燃(原)料的技术，旨在生产民用、工业用燃料气和合成气，并使煤中的硫、灰分等在气化过程中或之后得到脱除，使污染物排放得到控制。

煤炭气化近年来在国外得到较大发展，目的是为煤的液化、煤气化联合循环及多联产提供理想的气源，扩大气化煤种，提高处理能力和转换效率，减少污染物排放。

在100多年的研究开发于商业化应用中，相继开发出多种气化技术和工艺，按技术特点可粗略地划分为固定床、流化床和气流床气化技术。

各种煤气化技术介绍煤气化技术是将煤转化为合成气的一种技术，合成气主要由一氧化碳（CO）和氢气（H2）组成。

煤气化技术可以实现煤炭资源的高效利用，并且合成气还可以作为化工原料、能源供应和替代燃料等多个领域的重要能源。

下面将介绍几种常见的煤气化技术。

亚煮煤气化技术主要是通过在水中煮沸煤炭来实现煤气化过程。

这种技术具有操作稳定性好、产气质量高、煤耗低等特点。

亚煮煤气化技术可以适用于各种不同性质的煤炭，并可以通过调节操作参数来获得不同产气组成和质量。

2. 固定床煤气化（Fixed Bed Gasification，FBG）固定床煤气化技术是将煤炭放置在固定床上，通过通过煤床中的氧气进行燃烧，从而实现煤的气化。

这种技术具有气化效率高、产气质量稳定、操作灵活等特点。

固定床煤气化技术主要适用于高炉煤气和干、湿煤气的生产。

3. 流化床煤气化（Fluidized Bed Gasification，FBG）流化床煤气化技术是将煤炭与气化剂一起放置在气化反应器中，通过气体的上升速度和反应器中的床层来实现气化过程。

这种技术具有反应温度均匀、气化效率高、适用于多种煤种等特点。

流化床煤气化技术主要适用于高硫煤和高灰煤的气化过程。

4. 上升管煤气化（Entrained Flow Gasification上升管煤气化技术是将煤炭和气化剂一起注入到气化反应器中，通过气化剂的速度和反应器中的温度来实现气化过程。

这种技术具有高气化效率、适用于多种煤种等特点。

上升管煤气化技术主要适用于低灰、低硫和低磷的煤气化过程。

5. 行动床煤气化（Moving Bed Gasification，MBG）行动床煤气化技术是将煤炭放置在一个倾斜的床上，通过流化床的气流来实现气化过程。

这种技术具有气化效率高、产气质量好等特点。

行动床煤气化技术主要适用于低灰和低硫煤的气化过程。

总体来说，煤气化技术具有可替代性化石燃料、高效能源利用和多种资源转化等优势，对于能源的可持续发展具有重要意义。

现代煤气化工艺简介概述王润斌：高级技工、2010年评为助理工程师关键词：现代化粉煤气化和水煤浆气化的生产工艺及生产成本对比煤气化大体可分为干粉煤加压气化路线和水煤浆气化路线。

一般情况下，凡是煤质符合水煤浆技术要求的应尽可能采用成熟的水煤浆技术，保证后续工艺的运行；在煤质不能满足水煤浆技术要求时可以考虑粉煤气化技术。

一、目前国内外先进的干粉煤加压气流床煤气化工艺技术主要是Shell公司的SCGP粉煤加压气化工艺、德国未来能源公司的GSP粉煤加压气化工艺、航天粉煤加压气化工艺和西安热工所两段式煤气化技术。

1.1壳牌公司的SCGP粉煤加压气化技术原料为干煤粉，采用气流床加压气化、液态排渣，利用废热锅炉产高压饱和或高压过热蒸汽；其主要技术特点如下：①用加压氮气输送干煤粉，煤种适应性广，对煤的灰熔点适应范围比Texaco水煤浆气化技术更宽、②气化温度约1400～1600℃，碳转化率高达99%以上，产品气体洁净，不含重烃，甲烷含量极低，煤气中有效气体（CO+H2）达到90%左右、③氧耗低，与水煤浆气化相比，氧耗低15～25%，因而配套之空分装置投资可减少。

④单炉生产能力大，日处理煤量可达2000吨以上。

⑤冷煤气效率可达到78～83%。

⑥气化炉采用水冷壁结构，无耐火砖衬里，维护量较少，气化炉内无传动部件，运转周期长，无需备用炉。

⑦气化炉烧嘴及控制系统安全可靠。

Shell公司气化烧嘴设计寿命为8000小时，Demkolec电厂使用烧嘴4年中未出现问题．⑧炉渣可用作水泥渗合剂或道路建造材料。

气化炉高温排出的熔渣经激冷后成玻璃状颗粒，性质稳定，对环境几乎没有影响。

气化污水中含氰化物少，容易处理。

虽然Shell干煤粉气化技术具有许多优点，但是但shell系统庞大，流程长，设备投资大，锅炉系统存在积灰、堵渣现象。

关键设备基本依赖进口，尤其是特殊阀门、气化炉内件和燃烧器，由于必须依赖进口，每年的备品备件费用较高，开车运行的成本费用也相对较高。
