判断电路中电表类型的方法

电流表测量对象的判断方法一、电流表测量对象判断的重要性。

1.1 电流表就像电路中的小侦探。

电流表在电路里那可是相当重要的存在啊。

它就像一个小侦探，专门负责摸清电流的情况。

可这小侦探到底在查谁的“底细”呢，也就是它测量的对象到底是哪个部分的电流，这要是搞不清楚，那整个电路的情况就会像一团乱麻，剪不断理还乱啊。

1.2 关乎电路故障排查与分析。

这电流表测量对象判断准确与否，直接关系到电路故障的排查。

要是判断错了，那在找电路问题的时候就会南辕北辙，白忙活一场。

就好比你要抓小偷，结果认错了人，真正的小偷还在逍遥法外呢。

二、电流表测量对象判断的基本方法。

2.1 看电流表的连接方式。

电流表在电路里的连接方式那可是判断测量对象的关键线索。

如果电流表是串联在某个用电器或者某段电路中的，那它测量的就是这个用电器或者这段电路中的电流。

这就好比一根绳子上的蚂蚱，电流表跟谁串在一起，就是在测量谁的电流。

比如说，一个简单的串联电路，只有一个灯泡和电流表，那电流表肯定就是在测量灯泡中的电流，这是明摆着的事儿，没什么弯弯绕绕的。

2.2 分析电路的结构。

电路结构有时候比较复杂，就像一个迷宫一样。

但是咱不能被它吓住啊。

如果是并联电路，那就得小心了。

电流表要是在干路上，那它测量的就是整个电路的总电流，这就像一个大管家，管着整个电路的电流进出呢。

要是电流表在某条支路上，那它测量的就是这条支路的电流。

这就好比在一个大家庭里，大管家管全家的事儿，而每个小分支也有自己的小管家，各管各的一摊事儿。

2.3 利用节点法判断。

节点法可是个好办法。

把电路中的节点找出来，就像找到地图上的关键地标一样。

如果电流表连接在两个节点之间，而且这两个节点之间只有一个用电器或者一段电路，那电流表测量的就是这个用电器或者这段电路的电流。

这就像在两个村子之间只有一条路，路上有个收费站（电流表），那这个收费站收的就是走这条路的车辆（电流）的费用。

三、实际操作中的注意事项。

含电压(流)表电路的识别与判断发表时间：2020-11-23T03:28:49.723Z 来源：《教育学文摘》2020年11月总第355期作者：蒋家坤[导读] 在初中阶段，电路中一般只有两个用电器(或电阻)，下面就这一类问题谈点体会，希望能够帮助到同学们。

湖北省宜昌市第二十八中学443009摘要：电学部分是各地中考的重点内容之一，但是学生在学习的过程中往往因为不能正确地分析判断电路导致错误不断，特别是题图中含有电压(流)表的一类题目，从而逐渐失去了学习兴趣和动力，并最终导致在中考中失利。

因此在学习了电流(表)和电路、电压(表)和电阻以后非常有必要进行专题的复习，只有让学生尽可能地掌握分析判断电路的方法，才能使学生顺利地完成欧姆定律及电功率的学习。

本文从教学实际出发，力求用简单实用的方法帮助学生学会电路的分析。

关键词：电路电压(表) 电流(表) 识别在初中阶段，电路中一般只有两个用电器(或电阻)，下面就这一类问题谈点体会，希望能够帮助到同学们。

例题1 如图所示，闭合开关S，电压表测出的电压是( )A．R1两端的电压；B．电源两端的电压；C．R2两端的电压；D．以上说法都不对。

分析：初学者一般会选A或B，实际上正确的答案是C。

究其原因一是学生没有掌握并联电路的特点(电压表的使用方法)，二是缺乏正确的分析电路的方法。

解答：第一步，分析确认电路的连接方式。

题中电阻R2、R1串联在电路中；第二步，判断电压表测量的是哪一部分电路两端的电压。

首先将电压表的正负接线柱标出，如果能用导线将电压表的正负接线柱分别与电源的正负极直接连接起来，则电压表测量的就是电源的电压(总电压)，否则就不是测量的电源电压。

题中电压表的正接线柱能通过导线直接连接到电源的正极，但是负接线柱不能通过导线直接连接到电源的负极(中间有电阻R1)，因此电压表不是测量的电源电压；其次，根据并联电路的特点，从电源的正极出发沿电流的流向去分析判断，如果流经电压表的电流通过了某一个用电器，则电压表一定不是测量的该用电器两端的电压。

判断电路故障的五种方法电路故障判断是联系实际的热点问题，也是中考考查的一个热点内容。

电路故障一般分为短路和断路两大类。

分析识别电路故障时,常常要根据电路中出现的各种反常现象(如灯泡不亮,电流表和电压表示数反常等),分析其发生的各种可能原因，再根据题中给出的其他条件和测试结果等进行综合分析，确定故障.下面结合例题说明几种识别电路故障的常用方法：一、定义判断法电路出现的故障通常有两种情况：一是断路,即电路在某处断开。

如用电器坏了，或电路连接点接触不良、导线断裂等,断路时电路中无电流.二是短路,若用电器被短路，用电器将不能工作；若电源被短路，电路中的电流会很大,会损坏电源。

例1 如图1所示，闭合开关S时,L1发光而L2不发光，则原因可能是（ )A．L1断路 B．L1短路 C．L2短路 D．L2断路解析闭合开关S时，L1发光，表明电路中有电流，电路是通路。

从上面分析可以得出这是电路中的部分电路短路故障，由“L1发光而L2不亮”可以很快得出L2短路。

答案C二、导线判断法(用一根导线并联在电路的两点间,检查电路故障)导线的电阻等于0，将导线接在电路的两点间，实际是将导线两点间的用电器短路，让电流经过导线形成一条通路.这可以用来检查用电器损坏，而造成了电路断路的情形。

导线与用电器并联连接，无论用电器正常与否，用电器都不能正常工作。

若电路中原来没有电流,用导线连接某两点时，电路中有电流了,则故障往往是这两点之间发生断路。

例2 如图2所示，闭合开关S时，灯泡L1、L2都不亮。

用一段导线的两端接触a、b两点时，两灯都不亮;接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。

则（）A。

灯L1断路 B.灯L2断路 C。

灯L2短路 D。

开关S断路解析用一段导线并联在电路的两点间，实际上将这两点短路了，接触c、d两点时，两灯都亮，说明c、d两点间断路，电流通过导线形成了通路.答案 D三、电表判断法（通过电表示数的变化，判断电路故障）电路发生故障，可以用电表判断：⑴将电流表连接在电路两点间,若电流表有示数，说明电流表连接的两点间存在断路；若电流表无示数，说明电流表连接的两点以外的电路存在断路。

电流表和电压表判断电路故障专题分析一、电路故障分析首先要进行电路结构分析了解各元件间的串联、并联关系，弄清各电表测的是哪段电路的哪个物理量。

先根据电流表的有无示数确定电路开路还是短路。

再根据电压表是否有示数来确定电路故障出现在那个部位。

(利用电流表、电压表判断电路故障)1电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：与电压表并联的用电器短路。

2、电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过电压表，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻(电压表内阻)使电流太小，电流表无明显示数。

3、电流表电压表均无示数“两表均无示数”表明无电流通过两表，可能是主电路断路导致无电流。

二、典型例题动态电路部分目标1：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化(一)•串联电路中滑动变阻器的滑片P的位置的变化引起的变化分析：先确定电路，再看电阻变化，再根据欧姆定律判断电流变化，最后根据欧姆定律的变形公式判断电压变化。

例1:如图1,是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断：A表示数将，V表示数将。

针对练习：(1) _______________________________________________ 、如图2，当滑片P向左移动时，A表示数将，V表示数将 _________________________________________________________ 。

(2)、如图3，当滑片P向左移动时，A表示数将，V表示数将。

(3)、如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时( )A、电流表示数变大，灯变暗B 、电流表示数变小，灯变亮C 电压表示数不变，灯变亮D 、电压表示数不变，灯变暗(4)、如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时( )A、电压表示数变大，灯变暗C 电流表示数变小，灯变亮B 、D 、电压表示数变小，灯变亮电流表示数不变，灯变暗（二）、并联电路中滑动变阻器的滑片P的位置的变化引起的变化例2 : 如图6，当滑片P向右移动时，V表示数将，A1表示数将，A2表示数将分析: 先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流、电压、和电阻的关系判断针对练习：(5) _____________________________________________ 、如图7,当滑片P向右移动时，V表示数将___ ，A1表示数将 _______________________________________________________ ，A2表示数将_______ 目标2:开关的断开或闭合引起电路中电学物理量的变化（一）、串联电路中开关的断开或闭合引起的变化例3:在如图8所示的电路中，将开关S闭合，则电流表的示数将____________ ，电压表的示数将 ________ （均填“变大”、“变小”或“不变”）。

九年级上册物理（电路故障分析）专项训练（原卷版）注意：训练范围：苏科版九年级下册第14章。

1、电压表与哪个元件并联，则其测量的就是哪个元件两端的电压；判断复杂电路中电压表的测量对象时，一般要利用“移线法”，适当移动电路中某些导线，以达到清楚地判断电压表测量对象的目的。

2、判断某位置未知电表类型的方法：（1）假设法：随意假设某处的电表类型,再判断该假设是否符合要求。

（2）直接判断法：根据电表的使用方法直接判断。

3、选择型电路故障题可用排除法解答；解题时应逐一分析每一个选项是否与题中出现的现象相吻合。

4、填空型电路故障题可用分析法解答；解题时应逐一分析每个元件是否有短路或断路的可能性。

一、选择题。

1．（2022•盐城）如图所示是小明设计的模拟调光台灯电路。

闭合开关后，灯泡不亮，电流表无示数，电压表有示数，小明检查后发现有一处故障，该电路的故障可能是（）A．电流表断路B．电压表短路C．铅笔芯断路D．灯泡断路2．（2021秋•武冈市期末）在如图所示的电路中，电源电压6V，闭合开关后两灯均不发光，用电压表测量电路中a、b间电压为0，b、c间电压为6V，则电路中的故障可能是（）A．灯L2断路B．灯L1和L2均断路C．灯L1断路D．灯L1和且L2均短路3．（2022秋•沙坪坝区校级月考）如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，一段时间后。

发现电路中只有一个电表的示数变大，且故障只发生在电阻R1或R2上，其他元件仍保持完好，为判断故障，将电流表A与R1位置互换，则下列说法正确的是（）①互换后，电流表A示数不变，电压表V示数变大，R1短路②互换后，电流表A示数变大，电压表V示数不变，R2断路③互换后，电流表A示数不变，电压表V示数变大，R2短路④互换后，电流表A示数不变，电压表V示数不变，R2断路A．①④B．②④C．③D．③④4．（2022•呼和浩特）如图所示，小嫒同学设计了一个简单的“调光电路”。

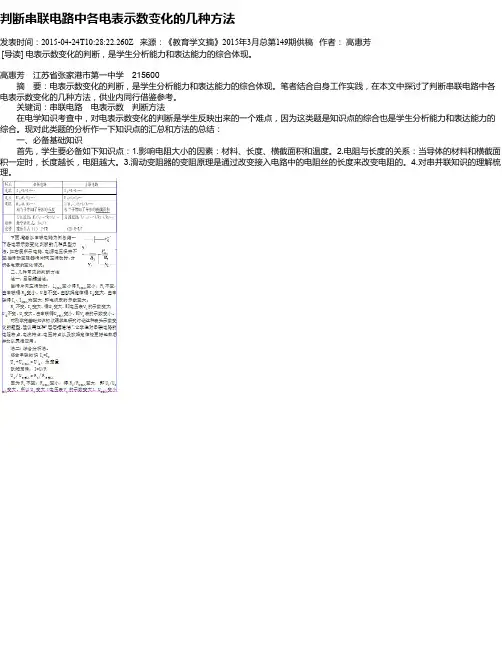

判断串联电路中各电表示数变化的几种方法
发表时间：2015-04-24T10:28:22.260Z 来源：《教育学文摘》2015年3月总第149期供稿作者：高惠芳[导读] 电表示数变化的判断，是学生分析能力和表达能力的综合体现。

高惠芳江苏省张家港市第一中学215600 摘要：电表示数变化的判断，是学生分析能力和表达能力的综合体现。

笔者结合自身工作实践，在本文中探讨了判断串联电路中各电表示数变化的几种方法，供业内同行借鉴参考。

关键词：串联电路电表示数判断方法在电学知识考查中，对电表示数变化的判断是学生反映出来的一个难点，因为这类题是知识点的综合也是学生分析能力和表达能力的综合。

现对此类题的分析作一下知识点的汇总和方法的总结：
一、必备基础知识
首先，学生要必备如下知识点：1.影响电阻大小的因素：材料、长度、横截面积和温度。

2.电阻与长度的关系：当导体的材料和横截面积一定时，长度越长，电阻越大。

3.滑动变阻器的变阻原理是通过改变接入电路中的电阻丝的长度来改变电阻的。

4.对串并联知识的理解梳理。

此题也可以用极限法快速判断：令θ增大到90°，与接触面间的摩擦力即变为零，额外功也就变为零，机械效率即增大到100%，由此得到“此斜面的机械效率将随倾角θ的增大而增大”。

总而言之，只有引导学生学会科学分析、系统总结，才能真正通过电学知识的学习，全面提升自身的综合能力素质。

初中物理电路论文：浅淡初中物理电路电表示数变化类题型解题方法初中物理电路中电流表、电压表示数变化的判断，是近几年来各地中考的热点内容之一。

以来宾市为例，几乎每年中考都会考到，且通常以单项选择题形式出现。

要正确地判断此类题目，要求学生必须有扎实的电学基础知识，能熟练地运用欧姆定律及串、并联电路的相关知识，具备较高的思维能力。

因此，此类题型较难,解题方法不易掌握，学生在答题时极易出错。

多年来本人所教的学生都是来自农村，学生基础知识不扎实，接受能力差，加上电路知识本来就属于难点，此类题目让很多学生感到无从下手。

怎样让学生完全掌握解答这类题型的方法成为我物理教学任务中的一个难点，为此，本人根据实际教学中积累的经验谈一点体会。

一、滑动变阻器滑片位置的改变引起电路中电表示数的改变此类题目通常以串联电路形式出现，考查学生是否正确判断定值电阻（用电器）和滑动变阻器本身的电流、电压的变化情况。

例1：如图所示，闭合开关s，向左移动滑动变阻器的滑片p，电流表和电压表示数变化情况是(）a、电流表示数变大，电压表示数变大b、电流表示数变大，电压表示数变小c、电流表示数变小，电压表示数变小d、电流表示数变小，电压表示数变大解题思路：此电路中，r和r1串联，滑动变阻器r１连入电路的是滑片左端的部分，当滑片向左滑动时，滑动变阻器连入电路部分变短，电阻值变小，电路中总电阻值变小。

根据欧姆定律i=u／r可知，电路中的电流i变大，电流表的示数变大。

由欧姆定律变形公式u=ir可知，电阻r上的电压u变大，所以电压表的示数变大，所以此题应选a。

例2: 如图所示，闭合开关s，将滑动变阻器的滑片向上移动时，观察到的现象是（）a、灯泡的亮度不变，电压表的示数变大b、灯泡变暗，电压表示数变大c、灯泡变暗，电压表示数变小d、灯泡变亮，电压表示数变大解题思路：（1）此电路中，灯泡l和变阻器r串联，电压表测变阻器r两端的电压，当滑动变阻器的滑片向上移动时，r变大，电路中的总电阻变大；（2）根据欧姆定律i=u ／r可知，在u不变时，电路的总电阻r增大，电路中的电流i变小；（3）根据ul＝irl可知，在rl不变时，i减小，ul减小；（4）根据pl=uli可知，灯泡的实际功率pl变小，故灯变暗；（5）根据串联电路电压特点，即u=ul+ur,在u不变时，当ul变小，ur变大，故电压表v的示数变大，所以此题应选b。

初中物理电路故障判断一、电路故障判断的基本方法1. 根据电流表、电压表的示数情况判断- 电流表- 若电流表无示数，可能是电路断路，导致没有电流通过电流表。

例如在串联电路中，电流表串联在电路里，如果某处断路（如灯泡灯丝断了、导线接触不良等），电路中就没有电流，电流表无示数。

- 若电流表有示数且很大，可能是电路短路。

比如在串联电路中，某个用电器被短路（如用一根导线直接连接在灯泡两端，灯泡被短路），电路中的电阻变小，根据I = U/R（电源电压不变），电流会增大，电流表可能出现示数很大的情况。

- 电压表- 电压表无示数，可能是电压表所测部分短路，或者电压表与电源之间断路。

在串联电路中，如果电压表测某个用电器电压，当这个用电器短路时，电压表相当于测一段导线的电压，示数为0；如果电压表与电源之间的导线断开等情况，电压表也无示数。

- 电压表有示数，可能是电压表所测部分以外的电路断路。

例如在串联电路中，若电压表测某个电阻电压，当另一个电阻断路时，电压表串联在电路中，由于电压表内阻很大，根据分压原理，电压表几乎分得全部电源电压，所以有示数。

2. 根据用电器的工作情况判断- 如果某个用电器不工作，可能是该用电器自身断路（如灯丝断了），或者是与它串联的电路部分断路，导致没有电流通过该用电器。

- 如果多个用电器都不工作，可能是干路断路或者电源出现故障（如电源没电了）。

3. 用导线法判断故障位置（适用于简单电路）- 在串联电路中，如果怀疑某个用电器断路，可以用一根导线将该用电器两端短接。

如果短接后电路中的其他用电器能正常工作，那么就是这个用电器断路了。

例如，在一个由电池、开关、灯泡L_1和L_2组成的串联电路中，L_1不亮，L_2也不亮，电流表无示数。

可以用导线短接L_1两端，如果L_2亮了，电流表有示数，就说明L_1断路了。

4. 用电流表法判断故障位置（有一定危险性，操作需谨慎）- 在串联电路中，如果怀疑某个用电器断路，可以将电流表串联在该用电器两端。

怎样判断电流表的测量对象华继干在复杂的电路中，不易判断电流表的测量对象。

这里教你一招：将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的就是这些用电器的电流。

1. 断开电流表，用电器因断路不能工作例1 如图1，试判断电流表321A A A 、、分别测量哪些灯泡的电流。

分析 当断开A 3时，L 3断路，故A 3测的是L 3的电流。

当断开A 2时，L 2、L 3均断路，故A 2测的是L 2、L 3并联的总电流。

当断开A 1时，L 1、L 2、L 3全都断路，故A 1测的是L 1、L 2、L 3三灯并联的总电流。

2. 断开电流表，用电器因短路不能工作例2 如图2所示的电路，当开关闭合时，电流表321A A A 、、的示数分别为A A 6.02.1、和A 9.0，则通过灯321L L L 、、的电流分别为多少？分析 首先判断出321L L L 、、三个灯泡是并联的，再依次断开各电流表判断其所测电流。

当断开A 1时，三灯断路，故A 1测的是三灯并联的总电流。

当断开A 2时，如图3，L 1、L 2被短路，故A 2测的是L 1、L 2两灯并联的电流。

当断开A 3时，如图4，L 2、L 3被短路，故A 3测的是L 2、L 3两灯并联的电流。

所以A I I I 2.1321=++A I I A I I 9.06.03221=+=+， 解得A I A I A I 6.03.03.0321===，，练习1. 如图5，三只电流表的读数分别为321I I I 、、，这三个电流的大小关系为（ ） A. 321I I I == B. 321I I I >> C. 321I I I +>D. 321I I I +=2. 如图6所示，流过灯泡L 1的电流为I 1，流过灯泡L 2的电流为I 2，电流表的读数为I 3，则三个电流的关系是（ ）A. 213I I I +=；B.321I I I += ；C. 0231==I I I ，；D. 0321==I I I ，答案：1. （C ）。

电压表和电流表在电路中的作用分析作者：王韵洁来源：《中国校外教育·综合(上旬)》2014年第11期初中电学学习过程中，电压表、电流表在电路中的作用及电路出现故障后电表的变化是学习的难点，结合自己的学习体会对电压表和电流表的应用进行了分析，对此难点进行总结归纳。

电流表电压表故障短路断路电压表和电流表的作用当然是测定电流和电压，但是在电路中出现电压表和电流表后，电路会出现一些变化，这时，学习障碍就显现出来了，我结合自己的学习体会对电压表和电流表的应用进行了分析总结，和大家一起分享。

一、有表电路的识别电压表和电流表接入电路中后，由于电流表的内阻比较小、电压表的内阻比较大，可以把电压表所在位置看成是开路，而电流表所在位置看成是一根导线，然后依据电路的知识，判断电路的连接方式。

在判断完连接方式后，再依据电流表和电压表所在位置确定它们的测量对象。

如图1中灯泡的连接方式是〒〒〒〒〒，电压表V1、V2分别测量〒〒〒〒〒、〒〒〒〒〒的电压。

【分析解答】把电压表V1、V2看成是开路，甚至可以“抹掉” V1、V2，发现三个灯泡是串联的，再分析电流由ABCDEFG能够分析出V1 测 AD之间的电压（即L1和L2电压之和）、V2 测CF之间的电压（即L2和L3电压之和）。

同理，图2中把电流表看成一根导线，判断三个灯是并联的，再分析电流流过的路径知道，A1 测总电流，A2测L2和L3电流之和、A3 测L1的电流，A4 测L1和L2电流之和。

【知识说明】由于初中阶段知识的局限，可以认为电压表内阻与用电器或导线相比相对比较大，电流表内阻比较小，这样电压表所在位置是开路的，电流表所在位置用一根导线代替。

【举一反三】1.如图3所示，开关S闭合，灯L1、L2是〒〒〒〒〒联在电路中的，电压表V1测〒〒〒〒〒两端的电压，电压表V2测〒〒〒〒〒两端的电压。

2.如图4所示，开关S闭合，灯L1、L2、L3是〒〒〒〒〒联在电路中的，电流表A1测〒〒〒〒〒的电流，电流表A2测〒〒〒〒〒，电流表A3测〒〒〒〒〒。

专题3：电流表和电压表的使用和测量对象的识别准确判断电流表和电压表测量对象是学好电学的基础，是学习电学的必备技能。

电流表和电压表测量对象判断不准确，就会造成电路分析、计算等各方面错误，造成学生电学困难，成绩低下，所以准确判断电流表和电压表测量对象是刚学习电学必须迅速掌握的技能，以便为学习电学打下良好的基础。

1、电流表和电压表的使用及读数： （1）电流表和电压表的使用 电流表电压表相同点1、电流都从“+”接线柱流进，从“—”接线柱流出（正入负出），否则指针会反偏2、被测电流或电压都不能超过所选量程3、在不知被测电流或电压值时，需先用大量程试触不同点1、电流表要和用电器串联电压表要和被测用电器并联2、电流表不允许不经过直接接到电源两极上（否则烧毁电流表）电压表可以直接接到电源两极上（测电源电压）3、电流表在电路中相当于导线于导线（电流表的内阻很小）电压表在电路中相当断路（电压表的内阻很大）（2）电流表和电压表的读数： 电流表电压表量程 0～0.6A 0～3A 0～3V 0～15V 分度值 0.02A0.1A0.1V0.5V读数方法 先看量程后看盘，大各小格数一数算一算（电表示数＝指针偏过的格数×分度值）示例0.02A×16=0.32A0.1A×16=1.6A0.1V×19=1.9V0.5V×19=13.5V注意：指针指在同一位置时，大量程读数是小量程读数的5倍。

2、电流表测量对象的判断：注意：电流从电流表的正接线柱流入，负接线柱流出才能说电流经过电流表，如果没有经过正接线柱，只借助负接线柱流会电源负极，此时电流不流经电流表，不能测电流。

3.电压表测量对象的判断：电压表与谁构成一个“圈”，就测量谁两端的电压，这个圈中可以有电流表、闭合的开关，但不能有其他的电源或用电器（电压表测单个用电器或电压的电压）。

如果有其他的用电器，电压表就测2个或2个以上用电器两端的电压，但不能说测用电器和电源两端的电压。

名称：电流表、电压表在判断电路故障中的应用描述：【知识点的认识】1、在串联电路中：当电路断路时：电压表测断路处的电压等于电源电压；测没断路的用电器的电压为零；电流表在任何位置都是零．当电路短路时：电压表测短路处的电压等于零；测没短路的用电器的电压比原来增大；电流表示数变大．2、在并联电路中：某支路断路时：电压表测断路两端电压、没断路的支路两端电压都等于电源电压；电流表测断路所在支路示数为零；测没断路的支路仍为原来的示数．某支路短路时：所有支路都被短路，电源烧坏．（不常考）【解题方法点拨】1、当电压表示数为电源电压时有两种推测：①是电压表所测范围电路断路；②是电压表所测范围之外的所有用电器都短路．2、当电压表示数为零时有两种推测：①是电压表所测范围电路短路；②电压表所测范围之外有短路的地方．3、常结合灯泡的亮灭来进一步判断：串联电路中两灯都不亮可能是某处断；串联电路中一亮一灭可能是灭的那个短；并联电路中一亮一灭可能是灭的那个断．4、有时题意与上述推测矛盾：电压表或电流表自身坏了或没接上时，示数为零．【命题方向】利用电流表、电压表判断电路的故障是中考命题的热点，几乎是中考必出的问题，应该把几种情况下各位置电表的异常表现掌握清楚．【第二部分】电流、电压2、电流的强弱（1）电流：表示电流强弱的物理量，符号I（2）单位：安培，符号A，还有毫安(mA)、微安（µA）1A＝1000mA 1mA＝1000µ A三、电流表1、电流的测量：用电流表；符号A2、电流表的结构：接线柱、量程、示数、分度值3、电流表的使用（1）先要三“看清”：看清量程、指针是否指在临刻度线上，正负接线柱（2）电流表必须和用电器串联；（相当于一根导线）（3）电流表必须和用电器串联；（相当于一根导线）（4）选择合适的量程（如不知道量程，应该选较大的量程，并进行试触。

）注：试触法：先把电路的一线头和电流表的一接线柱固定，再用电路的另一线头迅速试触电流表的另一接线柱，若指针摆动很小（读数不准），需换小量程，若超出量程（电流表会烧坏），则需换更大的量程。

“电表示数变化”类题型的解析方法运用欧姆定律及串并联电路特点，分析电路中电表示数变化是物理中考重点考查的知识点。

综观近年全国各地的中考物理试题，我们不难发现，判断电表示数变化题出现的频率还是很高的，许多学生平时这种题型没少做，但正确率仍较低，有的反映不知从何处下手。

下面就这类题型进行简单分类，结合例题进行分析，并归纳出判断方法，希望能给大家有所启示。

一、题型分类根据电路元件使用情况，可以将这类题型分为四种类型进行辨析：（1）开关型；（2）变阻器型；（3）“伪”变阻器型；（4）组合型。

二、实例解析（1）开关型：由开关的断开与闭合实现电路的转换，引起电表示数变化例1在如图1所示的电路中，R1、R2是定值电阻，电源电压U保持不变。

当开关S1由断开变为闭合时，电压表、电流表的示数如何变化？解析：开关S1断开时，R1与R2组成串联电路，电压表测量的是R1两端的电压（总电压的一部分），电流表测量的是串联电路中的电流即；而当开关S1闭合后，R2被短路，电路中只有R1接入，电压表测量的仍是R1两端的电压，但是电路的总电压，故电压表的读数变大，电流表此时测量的是通过电阻R1的电流，故电流表的读数变大。

例2如图2电源电压恒定，断开S1、S3，闭合S2，两表均有示数；再断开S2，闭合S1、S3，此时两表的示数与前者相比（）A．两表的示数均变大B．两表的示数均变小C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大解析：当开关S1、S3断开、S2闭合时，电阻R1、R2串联在电路中，简化后电路如图3，此时电流表测量电路中的电流，电压表测量R1两端电压；当断开S2，闭合S1、S3时，简化电路如图4，此时电流表测的是R1中电流,电压表测的是R1两端电压或电源两端电压U′1=U，比较开关处于不同状态表达式可知，I1＞I,U′1＞U1,故两表的示数均变大。

点拨：电路中由开关通断来改变连接方式，要灵活掌握正确分析，做出准确的判断。

伏安法测电阻电路中电流表内外接法的三种判断方法作者：孙永林来源：《文理导航》2013年第17期伏安法则电阻时无论电流表内接还是外接都存在誤差，但误差的来源不同，内接时误差来源于电流表的的分压作用，外接时误差来源于电压表的分流作用。

在这类问题中为减小系统误差，以便实验结果更接近真实值，我们就必须对电流表内接和外接做出合适的选择。

本人认为可依据以下几种方法做出合理的选择。

方法一：阻值比较法将待测电阻的阻值（Rx）和电压表内阻（RV）、电流表内阻（RA）分别进行比较：1.若Rx2.若Rx>>RA应用电流表内接法例1：已知电压表内阻RV=2.5KΩ，电流表内阻RA=0.1Ω。

用伏安法测电阻测未知电阻的阻值，若未知电阻的阻值约为0.5Ω时，应用电流表的接法可提高精确度。

分析：为提高精确度可用阻值比较法判断电流表内接还是外接，由于RA>>RX，可快速判断用电流表外接法。

方法二：临界值计算法在内外接法相对误差相等时，有RA/RX=RX/RA，所以：RX=（RA1.当RX>（即RX为大电阻）时用内接法；2.当Rx3.当Rx=时内外接法均可。

如果RA与RV间的关系不是RV>>RA关系，则当：1.RV/RX>RX/RA时用电流表外接法；2.当RV/RX例2：已知电流表内阻RV=5KΩ，电流表内阻RA=1Ω，待测电阻阻值约为10Ω，用伏安法测待测电阻的阻值，应用电流表的接法可提高精确度。

分析：RV/RX=500 RX /RA=10故RV/RX>RX/RA应用电流表外接法。

方法三：试触法如图所示，让电压表的一根接线p先与a点接触，记下此时电压表与电流表的示数为U1，I1，再让p与b点接触，再记下此时电压表与电流表的示数为U2，I2。

1.若△U/U1>△I/I1，说明电流表的分压作用较为明显，应用电流表的外接法；2.若△U/U13.若△U/U1=△I/I1，则二种方法均可。

判断电路中电表类型的方法在电路的世界里呀，电表就像一个个小侦探，默默监视着电路里的各种情况。

那怎么知道这些小侦探是电流表还是电压表呢？这就像是要分辨两个长得有点像但性格完全不同的小伙伴一样，有不少有趣的办法呢。

你看啊，电流表就像个特别爱凑热闹的家伙。

电流表在电路里总是和用电器们串在一起，就好比是一群小伙伴手拉手排成一队做游戏，电流表必须在这个队伍里。

要是你看到一个电表和灯泡啊、电阻啊之类的用电器像串糖葫芦一样串在一条线上，那这个电表呀，大概率就是电流表啦。

为啥这么说呢？因为电流表的任务就是测量通过用电器的电流大小呀，只有串在电路里，才能准确地测到这个电流。

你想啊，如果是测一群小伙伴的热闹程度（这里类比电流），你得跟他们一起在这个队伍里感受才行啊。

要是有个电表像个旁观者一样，在旁边看着，那它肯定不是电流表。

再来说电压表，电压表就像是个有点高冷的旁观者。

电压表总是并联在用电器的两端，就像一个站在旁边看别人玩游戏的小朋友，但是它又时刻关注着这个用电器的情况。

如果看到一个电表像是在守护着用电器的两边，那这个电表很可能就是电压表。

这是为啥呢？电压表是用来测量用电器两端的电压的，就像在旁边观察这个小伙伴玩耍时的状态（类比电压），不需要加入到队伍当中，在旁边看着就好。

有时候电路可能比较复杂，电表的连接方式可能会让人眼花缭乱。

这时候呀，咱们可以从电表的内阻这个角度来想想。

电流表的内阻很小很小，小到几乎可以忽略不计，就像一根特别细的丝线，对电流的阻碍几乎没有。

要是把电流表想象成一个小通道，电流可以很顺畅地通过它，不会受到太多的阻拦。

而电压表的内阻呢，那可大得很，就像一座大山，电流想要通过可不容易。

所以在电路里，如果一个电表对电流的阻碍几乎没有，那它可能就是电流表；要是一个电表像一座难以跨越的大山一样阻碍电流，那它大概就是电压表啦。

还有一种情况呢，咱们可以从电表的示数变化来判断。

如果电路中的某个用电器发生了变化，比如电阻变大或者变小了，和这个用电器连接方式符合串联特点的电表示数如果跟着变化，那这个电表很可能是电流表。
