2020届人教版中考物理知识点强化练习卷：判断动态电路中电表示数的变化

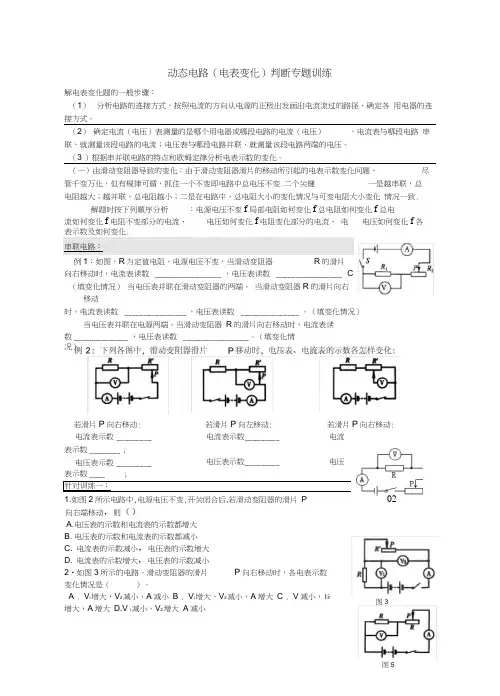

《动态电路分析》考点+训练动态电路是欧姆定律的一个重要应用，中考中，动态电路分析是各个省市每年中考必考的电学题型，通过动态电路的分析，能充分反映学生对欧姆定律的掌握情况。

1、动态电路——通过改变滑动变阻器滑片的位置或通过开关的通断改变电路的连接方式，从而导致电路中电阻的变化，进而改变电路中的电流、电压大小的电路。

2、知识储备：（1）串联电路中，电阻串的越多，电阻越大——越串越大；并联电路中，电阻并的越多，电阻越小——越并越小。

（2）不论是串联还是并联电路中，一个电阻变大，总电阻就变大。

（3）串联电路中，电阻越大的，分的电压越大——正比分压；并联电路中，电阻越大的分的电流小——反比分流。

（4）电压表与谁构成一个“圈”就测谁两端的电压，这个“圈”中可以有电流表、闭合的开关，只能有一个用电器或电源，不能既有电源又有用电器。

（5）并联电路各支路电流、用电器互不影响。

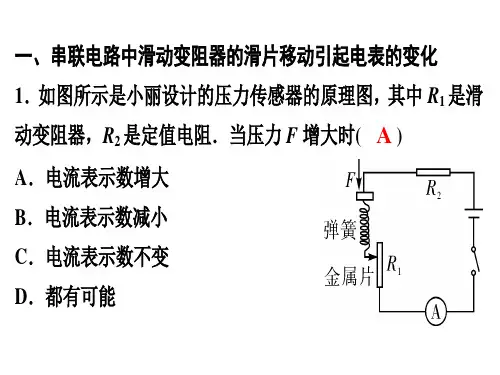

3、滑动变阻器的滑片P的位置的变化引起电路中电学物理量变化的分析：（1）串联电路中滑动变阻器的滑片P的位置的变化引起的变化:（R为定值电阻，U定为定值电阻R两端的电压，R P为滑动变阻器连入电路的电阻、滑动变阻器两端的电压U P为定值电阻R两端的电压）分析思路：分析的顺序：滑动变阻器滑片移动引起局部电阻的变化→电路总电阻的变化→电路总电流的变化→定值电阻电流的变化→定值电阻两端电压→滑动变阻器两端的电压变化。

（2）并联电路中滑动变阻器的滑片P的位置的变化引起变化：分析思路：分析的顺序：定值电阻支路电流不变→滑动变阻器滑片移动引起局部电阻的变化→滑动变阻器支路电流的变化→干路电路的变化。

4、电路中开关的断开或闭合引起变化的分析：（1）串联电路中开关的断开或闭合引起的变化：开关断开往往是单个电阻的电路，而闭合后往往是串联电路，根据串联电路的特点，电流会变小，单个电阻两端的电压变小。

（2）并联电路中开关的断开或闭合引起的变化：开关断开往往是电路的支路减少，干路电流变小，而闭合后往往是电路支路增多，干路电流变大，各支路的电流互不影响。

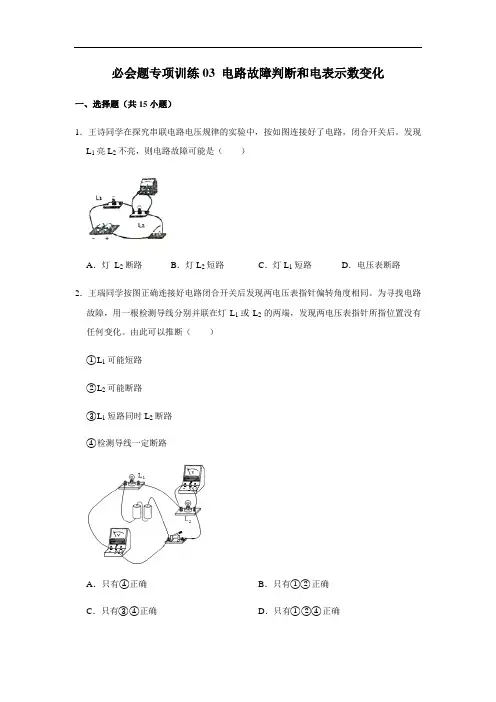

必会题专项训练03 电路故障判断和电表示数变化一、选择题（共15小题）1．王诗同学在探究串联电路电压规律的实验中，按如图连接好了电路，闭合开关后。

发现L1亮L2不亮，则电路故障可能是（）A．灯L2断路B．灯L2短路C．灯L1短路D．电压表断路2．王瑞同学按图正确连接好电路闭合开关后发现两电压表指针偏转角度相同。

为寻找电路故障，用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化。

由此可以推断（）①L1可能短路②L2可能断路③L1短路同时L2断路④检测导线一定断路A．只有④正确B．只有①②正确C．只有③④正确D．只有①②④正确3．如图所示，闭合开关S，L1和L2两灯都不亮，电流表指针几乎没有偏转，电压表指针有明显偏转，该电路的故障可能是（）A．电流表损坏B．L1灯丝断了C．L2灯丝断了D．以上说法都不对4．在如图所示电路中，两只相同的灯泡L1、L2在闭合开关后都能发光。

过一会儿，两只灯泡突然都熄灭了，且电压表和电流表的示数均变为零。

若电路故障只发生在两只灯泡上，且只有一只灯泡有故障，则电路发生的故障可能是（）A．灯L1灯丝断了B．灯L2灯丝断了C．灯L1短路D．灯L2短路5．张雨同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表将表分别与小灯泡、开关并联时，表的指针均不动；将表与滑动变阻器并联时，表的指针明显偏转。

则电路故障可能是（）A．电源没电了B．小灯泡处断路C．滑动变阻器处断路D．开关处断路6．如图所示，闭合开关S后，两盏灯都不发光，电压表指针无偏转，已知电源、开关和导线均完好并连接良好，则电路的故障可能是（）A．L1断路B．L1短路C．L2断路D．L2短路7．如图所示的串联电路，当闭合开关后两灯都不亮，为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．灯L1短路B．灯L2断路C．电流表烧坏D．灯L1断路8．如图所示，当开关S闭合时，灯L1、L2均不亮。

判断动态电路中电表示数的变化【并联型动态电路】1.(2019娄底，6)如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（）A．通过滑动变阻器的电流变小B．电路中的总电流不变C．电流表和电压表的示数都逐渐变大D．电压表示数与电流表示数的比值不变2.（2019长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（）A．小灯泡变亮B．电流表示数变小C．电压表示数不变D．电路的总电阻变大3.（2019兰州，15）在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是A.电流表A1的示数变大，电压表V的示数变小B.电流表A2的示数变小，电压表V的示数变大C.电压表V与电流表A2的示数之比变大D.电流表A2与A1的示数之差变大4.（2019沈阳，13）如图所示，电源电压恒定，电路中各元件完好，在工作过程中不会损坏。

若只闭合S，时，移动滑片P，使灯泡变亮的过程中，电压表的示数____；若滑片P移至a端，只闭合S2时与S1和S2同时闭合时相比，电流表的示数____。

（以上两空均选填“变大”、“变小”或“不变”）5（2019齐齐哈尔，21）如图所示电路，闭合开关S，滑动变阻器滑片P向右滑动过程中，电流表A1的示数。

电压表V与电流表A示数的比值。

（均选填“变大”、“变小”或“不变”）【串联型动态电路】1.(2019益阳，14) 如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器，当滑片P向右移动时，电流表和电压表的示数变化情况是( )A．电流表示数减小，电压表示数减小B．电流表示数增大，电压表示数增大C．电流表示数减小，电压表示数增大D．电流表示数增大，电压表示数减小2.（2019黔西南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大3.（2019长沙，11）如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R 2的温度随环境温度降低时（）A．电流表的示数增大B．电压表V1的示数增大C．电压表V2的示数增大D．电压表V2的示数减小4.（2019烟台，14）如图所示，电源电压保持不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从最右端向中点移动，下列说法正确的是A.电压表V1与电压表V2示数始终相等B.电流表A示数变大，电压表V2示数变小C.电压表V1示数与电流表A示数之比变小D.电压表V1示数与电流表A示数之比不变5.（2019聊城，）如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（）A．电压表V1示数变小B．电压表V2示数不变C．灯泡L的亮度不变D．电压表V1与电流表A示数比值变小6.（2019威海，12）如图所示是某同学设计的监测河水流速变化的装置原理图。

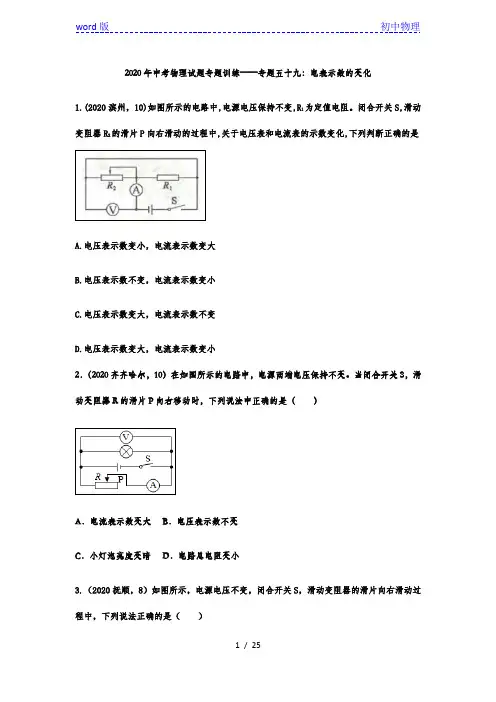

2020年中考物理试题专题训练——专题五十九：电表示数的变化1.(2020滨州，10)如图所示的电路中,电源电压保持不变,R1为定值电阻。

闭合开关S,滑动变阻器R2的滑片P向右滑动的过程中,关于电压表和电流表的示数变化,下列判断正确的是A.电压表示数变小，电流表示数变大B.电压表示数不变，电流表示数变小C.电压表示数变大，电流表示数不变D.电压表示数变大，电流表示数变小2．（2020齐齐哈尔，10）在如图所示的电路中，电源两端电压保持不变。

当闭合开关S，滑动变阻器R的滑片P向右移动时，下列说法中正确的是（）A．电流表示数变大B．电压表示数不变C．小灯泡亮度变暗D．电路总电阻变小3.（2020抚顺，8）如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（）A. 电流表A 示数变小B. 电压表V 1示数不变C. 电压表V 2示数与电流表A 示数乘积变小D. 电压表V 1示数与电流表A 示数比值变小4.（2020遵义，7）如图所示，电源电压保持不变，R 1为定值电阻。

闭合开关S ，电压表V 1示数为U 1，电压表V 2示数为U 2，电流表A 示数为I ，在滑动变阻器的滑片P 向左移动的过程中，电压表V 2示数变化了2U ∆，电流表A 示数变化了I ∆。

下列说法正确的是（ ）A. U 1不变，U 2变大，I 变小B. U 1变小，U 2不变，I 变小C. 2U ∆与I ∆的比值不变D. 2U ∆与I ∆的比值变大5.（2020贵港，10）如图所示，保持电源电压不变，闭合开关S ，将滑动变阻器的滑片P 从中点向左移动，下列说法正确的是（ ）A. 在甲图中，电压表V示数不变，电流表A1、A2示数均变大B. 在甲图中，电流表A1示数变小，电压表V、电流表A2示数均不变C. 在乙图中，电压表V1示数不变，电流表A、电压表V2示数均变小D. 在乙图中，电压表V2示数变大，电流表A示数变小，电压表V1示数不变6.(2020乐山，14)小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化。

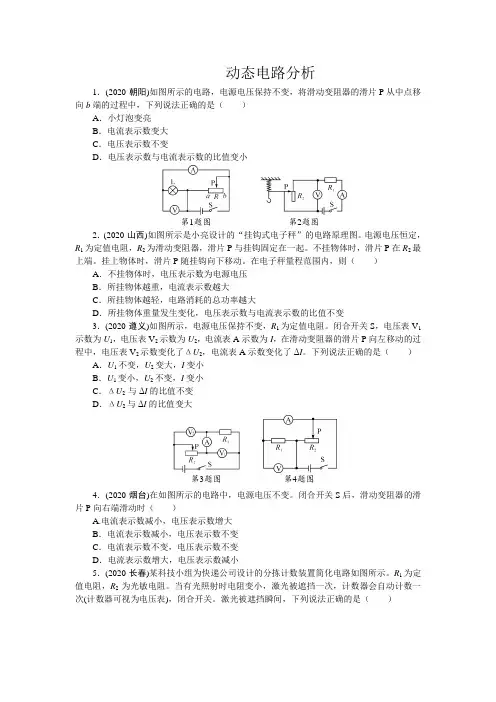

动态电路分析1．(2020·朝阳)如图所示的电路，电源电压保持不变，将滑动变阻器的滑片P从中点移向b端的过程中，下列说法正确的是（）A．小灯泡变亮B．电流表示数变大C．电压表示数不变D．电压表示数与电流表示数的比值变小第1题图第2题图2．(2020·山西)如图所示是小亮设计的“挂钩式电子秤”的电路原理图。

电源电压恒定，R1为定值电阻，R2为滑动变阻器，滑片P与挂钩固定在一起。

不挂物体时，滑片P在R2最上端。

挂上物体时，滑片P随挂钩向下移动。

在电子秤量程范围内，则（）A．不挂物体时，电压表示数为电源电压B．所挂物体越重，电流表示数越大C．所挂物体越轻，电路消耗的总功率越大D．所挂物体重量发生变化，电压表示数与电流表示数的比值不变3．(2020·遵义)如图所示，电源电压保持不变，R1为定值电阻。

闭合开关S，电压表V1示数为U1，电压表V2示数为U2，电流表A示数为I，在滑动变阻器的滑片P向左移动的过程中，电压表V2示数变化了ΔU2，电流表A示数变化了ΔI。

下列说法正确的是（）A．U1不变，U2变大，I变小B．U1变小，U2不变，I变小C．ΔU2 与ΔI的比值不变D．ΔU2与ΔI的比值变大第3题图第4题图4．(2020·烟台)在如图所示的电路中，电源电压不变。

闭合开关S后，滑动变阻器的滑片P向右端滑动时（）A.电流表示数减小，电压表示数增大B．电流表示数减小，电压表示数不变C．电流表示数不变，电压表示数不变D．电流表示数增大，电压表示数减小5．(2020·长春)某科技小组为快递公司设计的分拣计数装置简化电路如图所示。

R1为定值电阻，R2为光敏电阻。

当有光照射时电阻变小，激光被遮挡一次，计数器会自动计数一次(计数器可视为电压表)，闭合开关。

激光被遮挡瞬间，下列说法正确的是（）A．电阻R2的阻值变小B．通过R2的电流变大C．计数器两端的电压变大D．R1与R2的电流之比变小6．(2020·陕西)如图甲所示的电路，电源电压不变，R0为定值电阻，R为滑动变阻器。

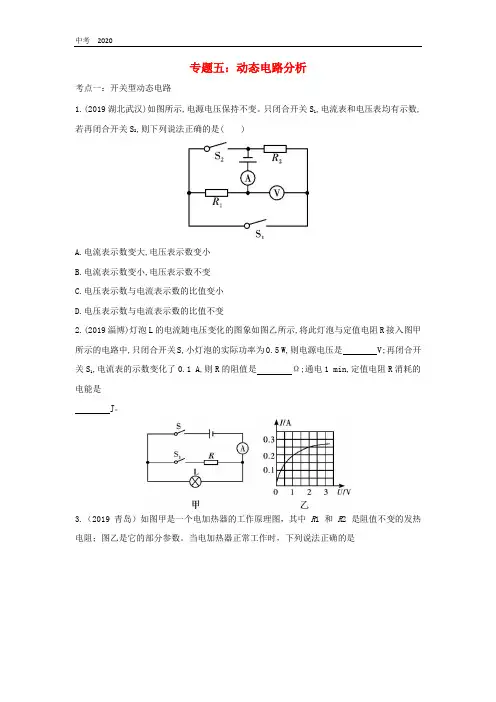

专题五：动态电路分析考点一：开关型动态电路1.(2019湖北武汉)如图所示,电源电压保持不变。

只闭合开关S1,电流表和电压表均有示数,若再闭合开关S2,则下列说法正确的是( )A.电流表示数变大,电压表示数变小B.电流表示数变小,电压表示数不变C.电压表示数与电流表示数的比值变小D.电压表示数与电流表示数的比值不变2.(2019淄博)灯泡L的电流随电压变化的图象如图乙所示,将此灯泡与定值电阻R接入图甲所示的电路中,只闭合开关S,小灯泡的实际功率为0.5 W,则电源电压是V;再闭合开关S1,电流表的示数变化了0.1 A,则R的阻值是Ω;通电1 min,定值电阻R消耗的电能是J。

3.（2019 青岛）如图甲是一个电加热器的工作原理图，其中R1 和R2 是阻值不变的发热电阻；图乙是它的部分参数。

当电加热器正常工作时，下列说法正确的是A.只闭合开关 S，加热器的功率为 990WB.开关 S 闭合，S1 由断开到闭合，电路中电流变大，R2的功率变大C.加热器在保温状态下工作 5min，产生3.3×104J 的热量D.电阻R1 与R2 的阻值之比为 1∶83.（2019襄阳，26）如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω，若只使R2、R3并联接入电路,则应闭合开关_____，此时电流表的示数为I1:要使R1,R2串联,应断开开关S1、S2此时电流表的示数为I2,则I1：I2=_____。

考点二：变阻器型动态电路1.(2019湖南郴州)如图所示,电源电压不变,闭合开关S后,滑动变阻器的滑片P自中点向b 端移动的过程中,下列关于电表示数变化情况判断正确的是( )A.电流表A1变小,A2变小,电压表V不变B.电流表A1变小,A2不变,电压表V不变C.电流表A1变小,A2变小,电压表V变大D.电流表A1不变,A2变大,电压表V变小2.(2018湖北恩施)如图,电路中L1“6 V 3 W”和L2“6 V 6 W”两灯泡和滑动变阻器R串联,电源电压恒为12 V。

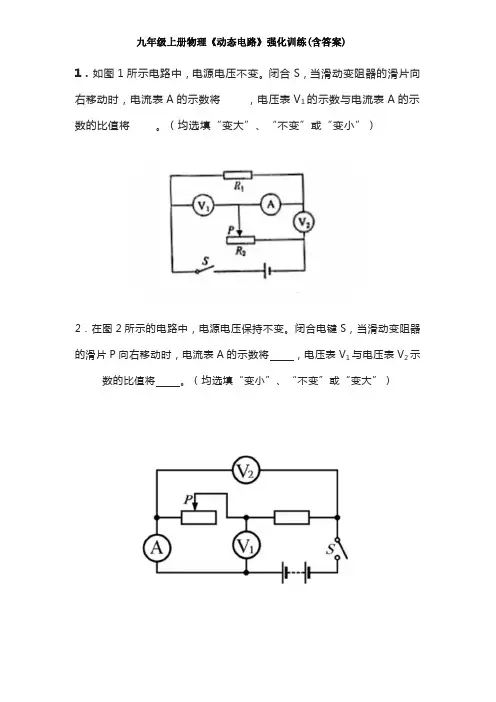

1．如图1所示电路中，电源电压不变。

闭合S，当滑动变阻器的滑片向右移动时，电流表A 的示数将，电压表V 1的示数与电流表A 的示数的比值将。

（均选填“变大”、“不变”或“变小”）2．在图2所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P 向右移动时，电流表A 的示数将，电压表V 1与电压表V 2示数的比值将。

（均选填“变小”、“不变”或“变大”）九年级上册物理《动态电路》强化训练(含答案)3．在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器滑片P向右移动时，电流表的示数将；电压表V2的示数与电流表A 示数的比值将。

（均选填“变小”、“不变”或“变大”）4.在图4所示的电路中，电源电压不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数，电压表V1的示数，电压表V2的示数。

（均选填“变大”、“不变”或“变小”）5．如图5所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器。

S闭合后，滑动变阻器滑片自b向a端移动，V1的示数将，V2的示数与V1的示数的比值将（选填：“变大”、“变小”或“不变”）。

6．如图6所示，当滑动变阻器的滑片P向右移动时，电压表的示数将，电压表与电流表的示数之比将。

(均选填“变大”“变小”或“不变”)的滑片P向右移动时，电流表A的示数将，电压表V1与电压表V2示数的比值将。

（均选填“变小”、“不变”或“变大”）8、在图8所示的电路中，电源电压保持不变。

闭合电键S后，当滑动变阻器滑片P向右移动时，电流表A的示数将，电压表V2的示数将，电压表V1与电流表A的示数的比值将（均选填“变大”、“不变”或“变小”）。

器滑片P自右端向中点移动时，电压表V与电流表A示数的比值将（选填“变小”、“不变”或“变大”）。

若在电路中再接入一个电流表A1，且当滑片P自右端向中点移动时，电流表A1与电流表A示数的比值变大，则电流表A1应串联在图中两点之间（选填“ab”、“cd”或“ef”）。

2020年中考物理人教版专题复习：动态电路与电路故障练习题1. 如图所示，开关S闭合后，小灯泡不发光，电流表无示数。

这时用电压表测得a、b两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明（）A. 电源接线柱接触不良B. 开关的触片或接线柱接触不良C. 电流表接线柱接触不良D. 灯泡灯丝断了或灯座接触不良2. 安装照明电路时，为检测电路安装是否正确，在接通电源前将火线上的保险丝取下，换成一个额定电压为220V的白炽灯泡，同时断开所有用电器的开关。

接通电源后发现灯泡正常发光。

由此可以判定（）A. 电路安装正确B. 电路安装不正确，某处有短路C. 电路安装不正确，某处有断路D. 条件不够，无法判断3. 如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭。

若电路中只有一处故障，且只发生在灯L或R上。

现用一只规格相同且完好的灯L′替换灯L，正确的判断是（）A. 若灯L′亮，则灯L一定断路B. 若灯L′亮，则灯L一定短路C. 若灯L′不亮，则电阻R一定断路D. 若灯L′不亮，则电阻R一定短路4. 如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。

过一段时间后，发现电压表示数变为0V，电流表示数增大。

经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是（）A. 灯L1断路B. 灯L2短路C. 灯L1短路D. 灯L1、L2均断路5. 如图所示，闭合开关S时，小电灯L1、L2都不亮。

用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。

对此，下列判断中正确的是（）A. 灯L1 断路B. 灯L2断路C. 开关S断路D. 灯L2短路6. 某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（）A. 若电流表无示数，电压表有示数，则R1短路B. 若电流表无示数，电压表无示数，则R2断路C. 若电流表有示数，电压表有示数，则R1断路D. 若电流表有示数，电压表无示数，则R2短路7. 某同学在家中将台灯的插头插入插座时，室内电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是（）A. 台灯的功率太大了B. 台灯的灯丝断了C. 插座内有短路D. 台灯插头处短路了8. 在下图所示电路中，电源电压不变。

动态电路1.（2019黔东南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大2.（2019辽阳，12）如图甲所示的电路中，电源电压保持不变，闭合S1断开S2，S3接a，将滑动变阻器的滑片从最右端滑动到最左端时，灯泡L正常发光，再闭合S断开S1，S3接b，将滑动变阻器的滑片从最右端向左滑动到某一位置，两次实验中，分别绘制出电流表与电压表示数变化关系的图象如图乙所示。

下列说法正确的是A.电源电压为12VB.灯泡的额定功率为24WC.闭合S1断升S2，S3接a时，灯泡L的最小功率为6WD.滑动变阻器R2的最大阻值为24Ω3.(2019北京，11)如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。

如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A．电流表的示数变大，灯L变亮B．电流表的示数变大，灯L变暗C．电流表的示数变小，灯L变亮D．电流表的示数变小，灯L变暗4.(2019绥化，10)如图甲所示的电路中，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P从a端移动到b端的过程中，定值电阻R1两端的电压随滑动变阻器R2接入电路的阻值变化图象如图乙所示，下列说法正确的是（）A．电源电压为6VB．定值电阻R1的阻值为10ΩC．当滑片P在b端时，通过R1的电流为0.6AD．当滑动变阻器接入电路的阻值为20Ω时，R1消耗的电功率为0.4W5.（2019孝感，6）如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是（）A．断开S1和S3，闭合S2时，R1和R2并联B．断开S1和S3，闭合S2时，电压表测量电源电压C．断开S2，闭合S1时S3，R1和R2串联D．断开S1，闭合S2时S3，R2被短路6.（2019黔西南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大7.（2019长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（）A．小灯泡变亮B．电流表示数变小C．电压表示数不变D．电路的总电阻变大8.(2019绥化，10)如图甲所示的电路中，电源电压保持不变。

2019-2020学年度九年级物理强化训练——电路的动态分析考点一：变阻器型1.如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是 ( )A. 电流表示数增大，电压表示数增大B. 电流表示数减小，电压表示数增大C. 电流表示数不变，电压表示数不变D. 电流表示数减小，电压表示数不变2.如图，电源电压不变，当滑动变阻器的滑片P向右移时，三只电表的读数变化情况是（）A. A表不变，V1表不变，V2表增大B. A表减小，V1表减小，V2表增大C. A、V1、V2表同时增大 D. A、V1、V2表同时减少3.如图所示，电源电压保持不变，闭合开关，当滑动变阻的滑片 P 向右滑动时，下列判断正确的是（）A.电压表示数变大，电流表示数变大B.电压表示数变小，电流表示数交小C.电压表示数变大，电流表示数变小D.电压表示数变小，电流表示数变大4.如图所示的电路中，如果变阻器的滑片向左移动，两表示数的变化情况是（）A.电压表示数变大，电流表示数变大B.电压表示数变小，电流表示数变大C.电压表示数变小，电流表示数不变D.电压表示数不变，电流表示数变小5.如图所示，电源两端的电压保持不变，R0为定值电阻。
