PLC试题

plc技术试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑单元答案：A2. PLC的工作原理是基于（）。

A. 循环扫描B. 顺序执行C. 并行执行D. 串行执行答案：A3. PLC中，输入继电器的英文缩写是（）。

A. I/OB. IC. OD. M答案：B4. PLC中，输出继电器的英文缩写是（）。

A. I/OB. IC. OD. M答案：C5. PLC的编程语言不包括（）。

A. 梯形图B. 指令表C. 功能块图D. 汇编语言答案：D6. PLC的扫描周期主要受（）影响。

A. 程序复杂度B. CPU速度C. 程序存储空间D. 电源电压答案：A7. 下列哪个不是PLC的输入设备（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：D8. PLC的输出设备通常用于控制（）。

A. 显示器B. 指示灯C. 变频器D. 所有选项答案：D9. PLC的内部存储器中，（）用于存储程序。

A. RAMB. ROMC. EPROMD. EEPROM答案：A10. PLC的通信协议中，（）是一种常见的网络协议。

A. ModbusB. EthernetC. CAND. 所有选项答案：D二、多项选择题（每题3分，共15分）1. PLC的输入设备可以包括（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：AB2. PLC的输出设备可以包括（）。

A. 指示灯B. 接触器C. 变频器D. 显示器答案：ABC3. PLC的编程语言包括（）。

A. 梯形图B. 指令表C. 功能块图D. 汇编语言答案：ABC4. PLC的内部存储器包括（）。

A. RAMB. ROMC. EPROMD. EEPROM答案：ABD5. PLC的通信协议可以包括（）。

A. ModbusB. EthernetC. CAND. 串行通信答案：ABCD三、判断题（每题2分，共10分）1. PLC的输入/输出接口是隔离的。

plc基础测试题及答案PLC基础测试题及答案一、选择题1. PLC的全称是什么？A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑控制单元答案：A2. PLC的主要功能是什么？A. 数据存储B. 逻辑控制C. 网络通信D. 人机交互答案：B3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D二、填空题4. PLC的编程语言主要有________、________和________。

答案：梯形图、指令表、顺序功能图5. PLC的扫描周期包括输入处理、________和输出处理三个阶段。

答案：程序执行三、简答题6. 简述PLC的工作原理。

答案：PLC的工作原理基于循环扫描方式。

首先，PLC读取输入设备的状态，然后根据用户编写的程序逻辑进行处理，最后更新输出设备的状态。

这个过程是连续不断循环进行的。

7. PLC在工业自动化中有哪些应用？答案：PLC在工业自动化中的应用包括但不限于：生产线的控制、机械手的协调动作、物料搬运系统、包装机械、温度控制、压力控制等。

四、计算题8. 如果一个PLC的扫描周期是10ms，程序中有100条指令，那么每条指令平均处理时间是多少？答案：每条指令平均处理时间是0.1ms。

五、判断题9. PLC的输出设备只能连接到继电器。

答案：错误。

PLC的输出设备可以连接多种类型的设备，如继电器、接触器、指示灯等。

10. PLC的输入设备只能是开关量输入。

答案：错误。

PLC的输入设备可以是开关量输入，也可以是模拟量输入。

六、论述题11. 论述PLC在现代工业自动化中的重要性。

答案：PLC在现代工业自动化中的重要性体现在其灵活性、可靠性和易于编程的特点。

PLC可以快速响应生产过程中的变化，实现精确控制，提高生产效率和产品质量。

同时，PLC的模块化设计使得系统扩展和维护变得简单方便。

此外，PLC的广泛应用也促进了工业自动化技术的创新和发展。

PLC考试试题一、单项选择题（共50分，每题1分）1、将计算机、数控机床、工业机器人以及自动引导车联接起来的系统称( C )。

A、顺序控制系统B、计算机集成制造系统C、柔性制造系统D、伺服系统2、三位四通阀在中位工作时为使液压泵卸荷，应采用（ A ）。

A、 "M" 型阀B、"P" 型阀C、 "Y"型阀D、"O" 型阀 3、安全电压一般规定为（ B ）。

A、64VB、36VC、220VD、110V 4、二进制数1011101等于十进制数的（ B ）。

A、92B、93C、94D、95P5、符号表示（ A ）。

TA、溢流阀B、调速阀C、减压阀D、换向阀 6、将电阻应变片贴在( C )上，就可以分别做成测力、位移、加速度等参数的传感器。

A、质量块B、导体C、弹性元件D、机器组件7、图示液压缸，若活塞和活塞杆的面积之比为2:1，则进油量Q与回油量Q的关系是（ D ）。

12AA、Q=2Q 12FB、2Q=Q P12Q2C、Q=Q 12 Q1D、Q=4Q 128、PLC的RS485专用通讯板的通讯距离是（ D ）。

A、1300mB、200mC、500mD、50m9、如下图所示为二级调压回路，阀3调定值与阀1调定值相比（ A ）A、前者大于后者B、后者大于前者C、两个一样大D、无特殊要求10、图示的气动控制回路中两个手动换向阀实现逻辑功能可以用（ A ）符号表示。

1A、 B、 C、 D、11、在继电器控制线路中，过载保护可以通过（ B ）元件来实现。

A、熔断器Ｂ、热继电器 C、接触器 D、电压继电器 12、当气缸出现输出力不足的故障时，可能的原因是（ D ）A、缓冲调节阀松动B、负载过大C、活塞密封件磨损D、以上都是 13、透射式传感器不可以检测的物质是：（ B ）。

A、不透明物体B、透明物体C、黑色物体D、深色物体 14、图示的器件的符号是（ A ）。

plc基础试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC的编程语言不包括（）。

A. 梯形图B. 语句表C. 汇编语言D. 功能块图答案：C3. PLC的扫描周期主要受（）影响。

A. 程序复杂度B. CPU速度C. 外部设备数量D. 所有选项答案：D4. 下列哪个不是PLC的输入设备（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：D5. PLC的输出设备不包括（）。

A. 接触器B. 指示灯C. 电动机D. 变频器答案：C6. PLC的内部存储器包括（）。

A. RAMB. ROMC. EPROMD. 所有选项答案：D7. PLC的输出接口通常使用（）。

A. 继电器输出B. 晶体管输出C. 晶闸管输出D. 所有选项答案：D8. PLC的输入/输出（I/O）模块的作用是（）。

A. 连接外部设备B. 处理数据C. 控制程序D. 存储程序答案：A9. PLC的扫描周期中不包括（）。

A. 输入处理B. 程序执行C. 输出处理D. 故障检测答案：D10. PLC的编程软件通常不包括（）。

A. 编程器B. 调试工具C. 编译器D. 操作系统答案：D二、填空题（每题2分，共10分）1. PLC的英文全称是________。

答案：Programmable Logic Controller2. PLC的编程语言中，________是面向过程的编程语言。

答案：语句表3. PLC的扫描周期包括________和________两个阶段。

答案：输入扫描；输出扫描4. PLC的输出接口中，晶体管输出适用于________负载。

答案：直流5. PLC的内部存储器中，________用于存储用户程序。

答案：RAM三、简答题（每题5分，共20分）1. 简述PLC的工作原理。

答案：PLC的工作原理是循环扫描执行用户程序，通过输入接口接收外部信号，经过CPU处理后，通过输出接口控制外部设备。

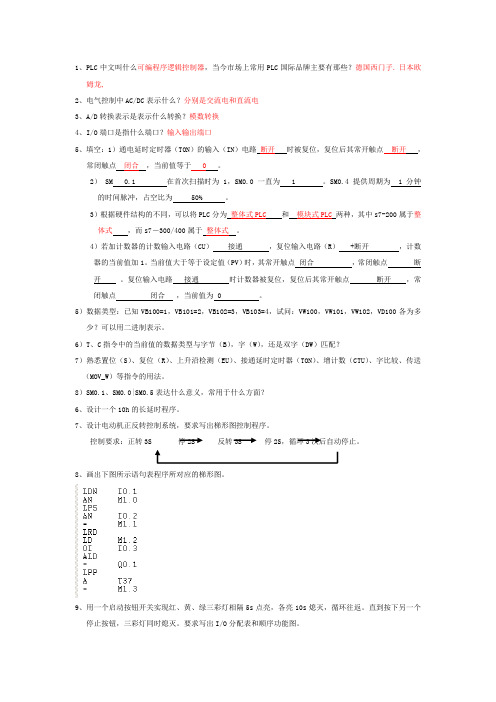

1、PLC中文叫什么可编程序逻辑控制器，当今市场上常用PLC国际品牌主要有那些？德国西门子.日本欧姆龙,2、电气控制中AC/DC表示什么？分别是交流电和直流电3、A/D转换表示是表示什么转换？模数转换4、I/O端口是指什么端口？输入输出端口5、填空：1）通电延时定时器（TON）的输入（IN）电路断开时被复位，复位后其常开触点断开，常闭触点闭合，当前值等于 0。

2） SM 0.1 在首次扫描时为1，SM0.0一直为 1 。

SM0.4提供周期为 1 分钟的时间脉冲，占空比为 50% 。

3）根据硬件结构的不同，可以将PLC分为整体式PLC和模块式PLC两种，其中s7-200属于整体式，而s7－300/400属于整体式。

4）若加计数器的计数输入电路（CU）接通，复位输入电路（R） +断开，计数器的当前值加1。

当前值大于等于设定值（PV）时，其常开触点闭合，常闭触点断开。

复位输入电路接通时计数器被复位，复位后其常开触点断开，常闭触点闭合，当前值为 0 。

5）数据类型：已知VB100=1，VB101=2，VB102=3，VB103=4，试问：VW100，VW101，VW102，VD100各为多少？可以用二进制表示。

6）T、C指令中的当前值的数据类型与字节（B），字（W），还是双字（DW）匹配？7）熟悉置位（S）、复位（R）、上升沿检测（EU）、接通延时定时器（TON）、增计数（CTU）、字比较、传送（MOV_W）等指令的用法。

8）SM0.1、SM0.0|SM0.5表达什么意义，常用于什么方面？6、设计一个10h的长延时程序。

7、设计电动机正反转控制系统，要求写出梯形图控制程序。

控制要求：正转3S 停2S 反转3S 停2S，循环3次后自动停止。

8、画出下图所示语句表程序所对应的梯形图。

9、用一个启动按钮开关实现红、黄、绿三彩灯相隔5s点亮，各亮10s熄灭，循环往返。

直到按下另一个停止按钮，三彩灯同时熄灭。

要求写出I/O分配表和顺序功能图。

plc测试题及答案大全PLC测试题及答案大全一、选择题1. PLC的全称是什么？A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. 下列哪个不是PLC的特点？A. 可靠性高B. 编程灵活C. 体积庞大D. 易于维护答案：C3. PLC的输入设备通常包括哪些？A. 按钮B. 传感器C. 继电器D. 所有以上答案：D4. PLC的输出设备通常包括哪些？A. 指示灯B. 接触器C. 电动机D. 所有以上答案：D5. PLC的编程语言主要有哪几种？A. 梯形图B. 指令列表C. 顺序功能图D. 所有以上答案：D二、判断题1. PLC的英文全称是Programmable Logic Controller。

（对）2. PLC只能用于简单的逻辑控制。

（错）3. PLC的输入输出模块是固定的，不能更换。

（错）4. PLC的程序可以在断电后丢失。

（错）5. PLC的编程环境通常是图形化的。

（对）三、简答题1. 简述PLC的工作原理。

答：PLC的工作原理基于循环扫描，它通过输入模块接收外部信号，内部逻辑处理后，通过输出模块控制外部设备。

PLC内部的程序按照用户设定的逻辑顺序执行，实现对生产过程的控制。

2. PLC在工业自动化中有哪些应用？答：PLC在工业自动化中的应用非常广泛，包括但不限于生产线的自动控制、机械设备的运行监控、自动化仓库管理、交通信号灯控制等。

四、计算题1. 如果一个PLC系统有10个输入点和8个输出点，计算其最大可能的I/O点数。

答：最大可能的I/O点数为10（输入点）+ 8（输出点）= 18点。

五、案例分析题1. 某工厂生产线需要实现自动控制，需要使用PLC来完成以下任务： - 启动/停止控制- 故障报警- 速度调节- 温度监控请列出可能使用的PLC输入输出设备，并简述其功能。

答：可能使用的PLC输入输出设备包括：- 输入设备：启动按钮、停止按钮、故障传感器、速度传感器、温度传感器。

plc基础知识试题（附答案）一、单项选择（20分）1、PLC是在什么控制系统基础上发展起来的A、电控制系统B、单片机C、工业电脑D、机器人正确答案：A2、工业中控制电压一般是多少伏A、24VB、36VC、110VD、220V正确答案：A3、二进制数1011101等于十进制数的（）A、92B、93C、94D、954、工业中控制电压一般是直流还是交流A、交流B，直流C、混合式D、交变电压正确答案：B5、FX2N系列最多能扩展到多少个点A、30B、128C256D、1000正确答案：C6、一般公认的PLC发明时间为A、1945B、1968C、1969D、1970正确答案：C7、三菱PLC中,16位的内部计数器,计数数值最大可设定为A、32768B、32767C、10000D、100000正确答案：B8、定时器得电后，它的常开触点如何动作？A、常开触点闭合B、常开触点断开C、在程序中设定D、不动作正确答案：A9、FX系列PLC中,位右移指令应用A、DADDB、DDIVC、SFTRD、SFTL正确答案：C10、FX系列PLC中SET,表示什么指令A、下降沿B、上升沿C、输入有效D、置位正确答案：D11、FX系列PLC中RST,表示什么指令A、下降沿B、上升沿C、复位D、输出有效正确答案：C12、FX系列PLC中OUT,表示什么指令A、下降沿B、输出C、输入有效D、输出有效正确答案：B13、热继电器在电路中做电动机的什么保护？A、短路B、过载C、过流D、过压正确答案：B正确答案：B14、STL步进是顺控图中, S0—S9的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：A15、FX系列PLC中,16位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：B16、FX系列PLC中,16位减法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：C17、定时器T0 ,它的参数是是T0k20，定时的时间是多少？A、20sB、2sC、200sD、根据选择的定时器的类型而定18、定时器T0 ,它的参数是是T0k20，定时的时间是多少？A、20sB、2sC、200sD、根据选择的定时器的类型而定19、定时器T0，定时时间是10s，那么参数是多少？A、10B、20C、200D、根据选择的定时器的类型而定20、M8002有什么功能A、置位功能B、复位功能C、常数D、初始化功能正确答案：D二（一）．控制要求1.隔灯闪烁：L1亮1秒后灭，接着L2亮1秒后灭，接着L3亮1秒后灭，接着L4亮1秒后灭，接着L5、L9亮1秒后灭，接着L6、L10亮1秒后灭，接着L7、L11亮1秒后灭，接着L8、L12亮1秒后灭，L1亮1秒后灭。

PLC试题及参考答案《全》第一章电气控制部分一、填空1、电气控制图中，接触器的索引如果为：则表示在图中接触器km1有3个主要触点位于图中的2区；接触器KM1在图中的13区有一个辅助常闭触点。

2、电气控制电路图中，接触器的索引如果为右所示，则表示在图中接触器KM1在图中的2区有三个主要触点；有一个km0常闭辅助接触器。

3.热继电器是用于电机长期过载保护的电器。

4.电气控制图一般分为两部分：主电路和辅助电路。

5、按国标规定，“停止”按钮必须是红色，“启动”按钮必须是绿色。

6、熔断器是短路保护的电器。

7.继电器-接触器控制系统中的联锁类型可分为电气联锁和机械（按钮）联锁。

8、电气控制系统图一般有三种：电气原理图、电器布置图、电气安装接线图。

二、简短回答问题1、交流电磁线圈误接入相应直流电源，或者直流电磁线圈误接入相应交流电源，将分别产生什么问题？为什么？答：直流电磁线圈有很多匝数。

当连接到交流电源时，产生的感应电动势平衡外部电压，仪器不动作；交流电磁线圈匝数少，接到直流电源上，产生的感应电动势不足以平衡外部电压，易烧坏器械。

2.简述速度继电器的工作原理。

答：速度继电器的转子空套在电动机的转轴上，定子中嵌有磁性导条，一旦电动机转动，带动转子在定子中做切割磁力线运动，产生感应电流，继而产生电磁转扭矩使定子朝轴旋转方向摆动一定角度，从而使定子手柄拨动接触系统动作。

当转速降低，扭矩降低时，定子手柄在弹簧力的反作用力下复位，接触系统也复位。

三、设计题1.尝试设计三相异步电动机的正向和反向控制电路，这需要增加基本的保护环节。

参考电路：2、试设计一可以实现两地同时控制同一电动机起停的控制电路。

参考电路：plc部分一、填空1、说出下列指令的名称ld逻辑取指令ldi逻辑取反指令out驱动线圈输出指令单常开触点串接指令ani单常闭触点串接指令或单常开触点并联指令或单常闭触点并联指令LDP取脉冲上升沿指令LDF取脉冲下降沿指令andp和脉冲上升沿指令andf和脉冲下降沿指令ORP或脉冲上升沿命令ORF或脉冲下降沿命令orb电路块或操作命令anb电路块和操作命令MPs堆栈指令MRD读取堆栈指令MPP输出堆栈指令MC主控制指令MCR主控制复位指令inv反转指令set置位指令rst复位指令Pls输入信号上升沿产生差分输出指令PLF输入信号下降沿产生差分输出指令NOP空操作指令结束总程序结束指令RET阶梯返回指令STL阶梯指令to从特殊功能模块写入指令from从特殊功能模块读出指令sftr位右移位指令sftl位左移位指令mov数据传送指令inc加1指令dec减1指令cmp比较指令zcp区间比较指令cj条件跳转指令zrst区间复位指令add二进制加法指令sub二进制减法指令2.PLC的输入/输出继电器以八进制编号，所有其他软部件以八进制编号。

plc考试试题及答案PLC考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 程序逻辑控制器B. 电源逻辑控制器C. 个人逻辑控制器D. 过程逻辑控制器答案：A2. PLC系统中，用于存储用户编写的程序的存储器是（）。

A. RAMB. EPROMC. SRAMD. DRAM答案：B3. 在PLC的编程语言中，梯形图属于（）。

A. 顺序功能图B. 指令列表C. 图形编程语言D. 文本编程语言答案：C4. PLC的扫描周期包括（）。

A. 输入采样、程序执行、输出更新B. 输入采样、程序编译、输出更新C. 程序编译、程序执行、输出更新D. 输入采样、程序执行、程序编译答案：A5. PLC中，辅助继电器的作用是（）。

A. 存储中间结果B. 存储最终结果C. 作为输入设备D. 作为输出设备答案：A6. 在PLC的程序中，JMP指令通常用于（）。

A. 跳转至程序的开始B. 跳转至程序的结束C. 无条件跳转至指定地址D. 条件跳转至指定地址答案：C7. PLC的输入接口通常连接的是（）类型的设备。

A. 模拟B. 数字C. 通信D. 存储答案：B8. 在PLC的程序中，定时器的预设值通常存放在（）。

A. 输入继电器B. 输出继电器C. 辅助继电器D. 定时器预设值寄存器答案：D9. PLC的输出接口通常连接的是（）类型的设备。

A. 模拟B. 数字C. 通信D. 存储答案：B10. PLC在执行程序时，（）是不允许被修改的。

A. 输入继电器B. 输出继电器C. 辅助继电器D. 保持继电器答案：A二、填空题（每题2分，共20分）11. PLC的英文全称是________，它是一种专门为工业环境设计的________控制设备。

答案：Programmable Logic Controller；数字电子12. PLC的工作原理基于________原理，通过________来实现对工业设备的控制。
