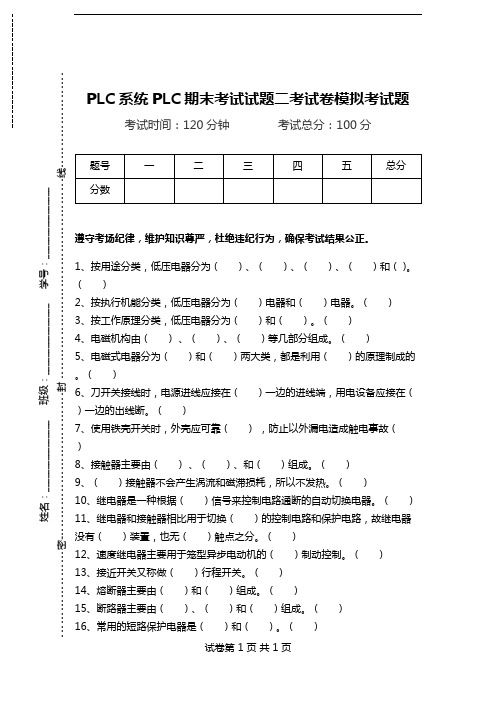

《PLC 期末考试试题二》考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。
1、按用途分类，低压电器分为（ ）、（ ）、（ ）、（ ）和（ )。
（ ）2、按执行机能分类，低压电器分为（ ）电器和（）电器。
（ ）3、按工作原理分类，低压电器分为（ ）和（ ）。
（ ）4、电磁机构由（ ） 、（ ）、（ ）等几部分组成。
（ ）5、电磁式电器分为（ ）和（ ）两大类，都是利用（ ）的原理制成的。
（ ）姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线-------------------------6、刀开关接线时，电源进线应接在（）一边的进线端，用电设备应接在（）一边的出线断。
（）7、使用铁壳开关时，外壳应可靠（），防止以外漏电造成触电事故（）8、接触器主要由（）、（）、和（）组成。
（）9、（）接触器不会产生涡流和磁滞损耗，所以不发热。
（）10、继电器是一种根据（）信号来控制电路通断的自动切换电器。
（）11、继电器和接触器相比用于切换（）的控制电路和保护电路，故继电器没有（）装置，也无（）触点之分。
（）12、速度继电器主要用于笼型异步电动机的（）制动控制。
（）13、接近开关又称做（）行程开关。
（）14、熔断器主要由（）和（）组成。
（）15、断路器主要由（）、（）和（）组成。
（）16、常用的短路保护电器是（）和（）。
（）17、常用的过载保护电器是（）。
（）18、PLC的硬件是由（）、（）和各种外部设备组成。
（）19、PLC的软件系统由（）和（）组成。
（）20、PLC执行程序的过程分为（）、（）和（）三个阶段。
（）21、通常一条PLC指令由（）、（）和（）三部分组成。
（）22、PLC等效电路中的继电器并不是实际的继电器，为了将其与实际继电器区别，通常把它们称为（）。
（）23、状态转移图中，每一状态提供：（）、（）、（）三个功能。
（）24、接触器按其线圈的电源类型以及主触点所控制主电路电流的种类，分为_____ 接触器和 ____ 接触器。
（）25、时间继电器按延时的方式可分为 ______ 、 _____ 和带瞬动触点的通电（或断电）延时型继电器等，相应的时间继电器触点分为 _______ 、_______ 、_______和 _______ 四类。
（）26、型号为FX 2N -32MR的PLC，它表示的含义包括如下几部分：它是_____ 单元，内部包括_____ 、 _____ 、输入输出口及 ____ ；其输入输出总点数为_____点，其中输入点数为____ 点，输出点数为____点；其输出类型为_____ 。
（）27、采用FX 2N系列PLC实现定时50s的控制功能，如果选用定时器T10，其定时时间常数值应该设定为K____；如果选用定时器T210，其定时时间常数值应该设定为K____ 。
（）28、采用 FX 2N 系列PLC对多重输出电路编程时，要采用进栈、读栈和出栈指令，其指令助记符分别为____ 、____和____，其中____和____指令必须成对出现，而且这些栈操作指令连续使用应少于____ 次。
（）29、PLC开关量输出接口按PLC机内使用的器件可以分为 _____ 型、 ____ 型和 ______ 型。
输出接口本身都不带电源，在考虑外驱动电源时，需要考虑输出器件的类型， ______ 型的输出接口可用于交流和直流两种电源， ______ 型的输出接口只适用于直流驱动的场合，而 _____ 型的输出接口只适用于交流驱动的场合。
（）30、三菱FX 2N系列PLC的STL步进梯形的每个状态提供了三个功能：_____ 、______ 、______ .（）31、PLC用户程序的完成分为 ______ 、______ 、_____三个阶段。
这三个阶段是采用_______工作方式分时完成的。
（）32、FX 2N系列PLC编程元件的编号分为二个部分，第一部分是代表功能的字母。
输入继电器用____表示，输出继电器用____表示，辅助继电器用_____表示，定时器用____表示，计数器用____表示，状态器用____表示。
第二部分为表示该类器件的序号，输入继电器及输出继电器的序号为____进制，其余器件的序号为 _____ 进制。
（）33、PLC编程元件的使用主要体现在程序中。
一般可以认为编程元件与继电接触器元件类似，具有线圈和常开常闭触点。
而且触点的状态随着线圈的状态而变化，即当线圈被选中（得电）时， ____ 触点闭合， _____ 触点断开，当线圈失去选中条件（断电）时， _____触点闭合，_____触点断开。
和继电接触器器件不同的是，作为计算机的存储单元，从实质上说，某个元件被选中，只是代表这个元件的存储单元置____ ，失去选中条件只是代表这个元件的存储单元置____ 。
由于元件只不过是存储单元，可以无限次地访问，PLC的编程元件可以有 _____ 个触点。
（）34、交流接触器主要由______ 、 _____ 、和 _____ 组成。
为了减小铁心的振动和噪音，在铁心上加入 _______ 。
（）35、根据工作电压的高低，电器分为 ______ 和 _______ 。
（）36、PLC的工作方式为 _______，其工作过程分为______、_______和______三个阶段。
（）37、数据寄存器 D存放____ 位 _____ 进制的数据，其中最高位为 _____ 位，当最高位为1时为 _____ 数，为 0 时为 _____ 数。
（）38、FP 系列 PLC的输入和输出继电器采用 _____ 进制编号，其它内部继电器为 _____ 进制编号。
（）39、速度继电器常用以接受转速信号，当电动机的转子转速上升到_____r/min 以上时触头动作；下降到 _____ r/min 以下时触点复位。
（）40、FP 系列 PLC在功能指令中， R900为 _____ 标志， R9007为 _____ 标志，R9013为_____ 。
（）41、热继电器是利用 _____ 来工作的保护电器，它在电路中主要用作三相异步电动机的______ 。
（）42、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。
为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的_____ 、_____ 和图形表示出来。
这种图就是电气控制系统图。
电气控制系统图包括： _____ 、_____ 、_____ 三种图。
（）43、可编程序控制器是一种数字运算的电子系统，专为____环境下应用而设计。
它用可编程的存储器，用来在内部存储执行_____ 、 _____ 、_____ 、 _____和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。
可编程控制器及其有关设备，都应按易于与工业控制系统联成一个整体，易于扩充的原则设计。
（）44、FP1-40 型可编程序控制器，共有输入、输出点 _____ 个，其中输入点的点号从 ____到___，输出点的点号从 _____到_____。
（）45、ＰＬＣ的英文全称是 _______ 。
（）46、在 FP1中，R9013的功能是初始______。
（）47、接触器用于远距离频繁地接通或断开交直流_______ 及大容量控制电路的一种自动开关电器。
（）48、继电器是一种利用各种物理量的变化，将 _______ 的变化转化为电磁力或使输出状态发生阶跃变化，从而通过其触头或突变量促使在同一电路或另一电路中的其他器件或装置动作的一种控制元件。
（）49、低压电器按用途分：_______ 、 _______ 等。
（）50、电磁式继电器反映的是电信号，当线圈反映电压信号时，为_______继电器；当线圈反映电流信号时，为电流继电器。
（）51、三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流的______倍，此方法只能用于定子绕组采用 _____接法的电动机。
（）52、接触器选用时，其主触点的额定工作电压应 ______或______负载电路的电压，主触点的额定工作电流应大于或 ______负载电路的电流，吸引线圈的额定电压应与控制回路______。
（）53、中间继电器的作用是将一个输入信号变成______输出信号或将信号______。
（）54、当电路正常工作时，熔断器熔体允许长期通过1.2 倍的额定电流而不熔断。
当电路发生______ 或＿______额定电流时，熔体熔断切断电路。
（）。
