plc考试试题题及答案

plc基础知识试题（附答案）一、单项选择（30分）1、PLC是在什么控制系统基础上发展起来的A、电控制系统B、单片机C、工业电脑D、机器人正确答案：A2、一般而言,PLC的I/O点数要冗余多少?A、10%B、5%C、15%D、20%正确答案：A3、PLC设计规范中,RS232通讯的距离是多少?A、1300MB、200MC、30MD、15M正确答案：D4、PLC的RS485专用通讯模块的通讯距离呢?A、1300MB、200MC、500MD、15M正确答案：C5、工业中控制电压一般是多少伏A、24VB、36VC、110VD、220V正确答案：A6、工业中控制电压一般是直流还是交流A、交流B，直流C、混合式D、交变电压正确答案：B7、请写出电磁兼容性英文缩写、A、MACB、EMCC、CMED、AMC正确答案：B8、在PLC自控系统中,对于温度控制,可用什么扩展模块A、FX2N－4ADB、FX2N－4DAC、FX2N-4AD-TCD、FX0N－3A正确答案：C9、三菱FX系列PLC普通输入点,输入响应时间大约是多少ms?A 100 m s ，B、10ms C、15 m s D、30 m s正确答案B10、FX1S系列最多可以有多少个点的PLC?A、30B、128 C 256 D、1000正确答案：A11、FX1N系列最多能扩展到多少个点A、30B、128 C 256 D、1000正确答案：B12、FX2N系列最多能扩展到多少个点A、30B、128 C 256 D、1000正确答案：C13、M8013的脉冲输出周期是多少?A、5秒，B、13秒C、10秒D、1秒正确答案：D14、M8013的脉冲的占空比是多少?A、50%B、100%C、40%D、60%正确答案：A15、P LC外部接点坏了以后,换到另外一个好的点上后,然后要用软件中的哪个菜单进行操作A、寻找B、替换C、指令寻找正确答案：B16、PLC电池电压降低至下限,应怎么处理:A、没关系B、及时更换电池C、拆下电池不管正确答案：B17、十六进制的1F,转变为十进制是多少?A、3118、工业级模拟量,哪一种更容易受干扰、A、uA级B、mA级C、A级D、10A级正确答案：A19、一般而言,FX系列PLC的AC输入电源电压范围是多少?A、DC24VB、86-264VACB、220－380VAC D、24VAC－220VAC正确答案：B20、三菱FX型PLC一个晶体管输出点输出电压是多少A、DC12VB、AC110VC、AC220VD、DC24V正确答案：D21、三菱FX型PLC一个晶体管输出点输出电流是多少A、1AB、200 m AC、300 m AD、2A正确答案：C22、三菱FX型PLC输出点中，继电器一个点最大的通过电流是多少A、1AB、200 m AC、300 m AD、2A正确答案：D23、PLC的RS485专用通讯板的通讯距离呢?A、1300MB、200MC、500MD、50M正确答案：D24、在PLC自控系统中,对于压力输入,可用什么扩展模块A、FX2N－4ADB、FX2N－4DAC、FX2N-4AD-TCD、FX2N－232BD正确答案：A25、一般公认的PLC发明时间为A、1945B、1968C、1969D、1970正确答案：C26、十六进制的F,转变为十进制是多少?A、31B、32C、15D、29正确答案：C27、三菱PLC中,16位的内部计数器,计数数值最大可设定为A、32768B、32767C、10000D、100000正确答案：B28、FX主机,读取特殊扩展模块数据,应采用哪种指令A、FROMB、TOC、RSD、PID正确答案：A29、FX主机,写入特殊扩展模块数据,应采用哪种指令A、FROMB、TOC、RSD、PID正确答案：B30、F X系列PLC中LDP,表示什么指令A、下降沿B、上升沿C、输入有效D、输出有效正确答案：B31、F X系列PLC,主控指令应采用A、C JB、MCC、GO T OD、S UB正确答案：B32、F X系列PLC中PLF,表示什么指令A、下降沿B、上升沿C、输入有效D、输出有效正确答案：A33、F X系列PLC中SET,表示什么指令A、下降沿B、上升沿C、输入有效D、置位正确答案：D34、F X系列PLC中RST,表示什么指令A、下降沿B、上升沿C、复位D、输出有效正确答案：C35、F X系列PLC中OUT,表示什么指令A、下降沿B、输出C、输入有效D、输出有效正确答案：B36、STL步进是顺控图中,S10—S19的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：B37、S TL步进是顺控图中, S0—S9的功能是什么A、初始化B、回原点C、基本动作D、通用型正确答案：A38、F X系列PLC中,16位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：B39、F X系列PLC中,16位减法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：C40、F X系列PLC中,32位加法指令应用A、DADDB、ADDC、SUBD、MUL正确答案：A41、F X系列PLC中,32位减法指令应用A、DADDB、ADDC、DSUBD、MUL正确答案：C42、M0—M15中,M0,M3数值都为1,其它都为0,那么,K4M0数值等于多少？A、10B、9C、11D、12正确答案：B43、M0—M15中,M0,M2数值都为1,其它都为0,那么,K4M0数值等于多少？A、10B、9C、11D、5正确答案：D44、M0—M15中,M0,M1数值都为1,其它都为0,那么,K4M0数值等于多少？A、1B、2C、3D、5正确答案：C45、M0—M15中,M0数值都为1,其它都为0,那么,K4M0数值等于多少？A、4B、3C、2D、1正确答案：D46、M8013是归类于A、普通继电器B、计数器C、特殊辅助继电器D、高速计数器正确答案：C47、M8002有什么功能A、置位功能B、复位功能C、常数D、初始化功能正确答案：D48、FX系列PLC中,读取内部时钟,用什么指令A、TDB、TMC、TRDD、TRDW正确答案：C49、FX系列PLC中,比较两个数值的大小,用什么指令A、TDB、TMC、TRDD、CMP正确答案：D50、F X系列PLC中,16位的数值传送指令A、DMOVB、MOVC、MEAND、RS正确答案：B51、F X系列PLC中,32位的数值传送指令A、DMOVB、MOVC、MEAND、RS正确答案：A52、F X系列PLC中,32位乘法指令应用A、DADDB、ADDC、DSUBD、DMUL正确答案：D53、F X系列PLC中,16位乘法指令应用A、DADDB、ADDC、MULD、DMUL正确答案：C54、F X系列PLC中,16位除法指令应用A、DADDB、DDIVC、DIVD、DMUL正确答案：C55、F X系列PLC中,32位除法指令应用A、DADDB、DDIVC、DIVD、DMUL正确答案：B56、F X系列PLC中,位右移指令应用A、DADDB、DDIVC、SFTRD、SFTL正确答案：C57、F X系列PLC中,位左移指令应用A、DADDB、DDIVC、SFTRD、SFTL正确答案：D58、F X系列PLC中,求平均值指令A、DADDB、DDIVC、SFTRD、MEAN正确答案：D59、F X系列PLC中,遇到单按钮起动开关,可以选用哪个指令？A、ADDB、SFTRC、ALTD、MEAN正确答案：C60、F X系列PLC中,当PLC要去外部仪表进行通讯时,可以采用哪种指令？A、ALTB、PIDC、RSD、TO正确答案：C61、热继电器在电路中做电动机的什么保护？A、短路B、过载C、过流D、过压正确答案：B62、PLC的输出方式为晶体管型时，它适用于哪种负载？A、感性B、交流C、直流D、交直流正确答案：C63、二进制数1011101等于十进制数的（）A、92B、93C、94D、95正确答案：B64、步进电机的控制脉冲的电压一般是多少？A、DC24VB、DC12VC、DC5VD、AC220V正确答案：C65、步进电机的加减速是通过改变哪个参数实现的？A、脉冲数量B、脉冲频率C、电压D、脉冲占空比正确答案：B66、步进电机旋转角度与哪个参数有关？A、脉冲数量B、脉冲频率C、电压D、脉冲占空比正确答案：A67、FX2N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：A68、F X1N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：B69、F X1S系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？A、20KB、100KC、200KD、500K正确答案：B70、PLC程序中,手动程序和自动程序需要A、自锁B、互锁C、保持D、联动正确答案：B71、步进电机方向控制靠什么信号？A、开关量信号B、模拟量信号C、继电器换向D、接触器换向正确答案：A72、步进电机的细分数代表什么含义？A、转一圈的频率B、转一圈的脉冲C、速度D、电机电流正确答案：B73、在一定的步进电机细分下,旋转角度和哪个参数有关？A、频率B、脉冲数C、脉冲电压D、脉冲占空比正确答案：B74、如果PLC发出的脉冲的频率超过步进电机接收的最高脉冲频率,会发生A、电机仍然精确运行B、丢失脉冲,不能精确运行C、电机方向会变化D、电机方向不变正确答案：B75、步进电机在超过其额定转速时,扭矩会A、增大B、减小C、不变D、都有可能正确答案：B76、步进电机如果用的是DC5V的脉冲输入信号,目前PLC有DC24V的脉冲输出,应怎么办？A、并联一个电阻,2K欧,2WB、并联一个电阻,1K欧,1WC、串联一个电阻,2K欧,1WD、串联一个电阻,2K欧,2KW正确答案：C77、触摸屏通过哪种方式与PLC交流信息？A、通讯B、I/O信号控制C、继电连接D、电气连接正确答案：A78、触摸屏实现数值输入时,要对应PLC内部的A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C79、触摸屏实现按钮输入时,要对应PLC内部的A、输入点XB、内部辅助继电器MC、数据存贮器DD、定时器正确答案：B79、触摸屏实现数值显示时,要对应PLC内部的A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C80、触摸屏实现换画面时,必须指定A、当前画面编号B、目标画面编号C、无所谓D、视情况而定正确答案：B81、触摸屏不能替代统操作面板的哪个功能A、手动输入的常开按钮B、数值指拔开关C、急停开关D、LED信号灯正确答案：C82、触摸屏是用于实现替代哪些设备的功能A、传统继电控制系统B、PLC控制系统C、工控机系统D、传统开关按钮型操作面板正确答案：D83、触摸屏密码画面设计,主要运用了触摸屏的哪个功能A、数值输入B、数值显示C、使用者等级D、按钮开关正确答案：C84、触摸屏的尺寸是5、7寸,指的是A、长度B、宽度C、对角线D、厚度正确答案：C二、多项选择（30分）1、P LC型号选择的两个重要原则:A、经济性原则,B安全性原则,C隨意性原则，D地区性原则正确答案：A，B2、PLC输入点类型的有哪些A、NPN类型，B、P NP类型C、APN类型D、NAN类型正确答案：A，B3、现代工业自动化的三大支柱、A、PLCB、机器人C、CAD/CAMD、继电控制系统正确答案：A，B，C4、PLC输出点类型的有主要有哪些A、继电器B，可控硅C，晶体管D、IC驱动电路正确答案：A，B，C5、三菱FX系列PLC支持哪种编程方式、A梯形图,B继电接线图, C步进流程图(SFC) D、指令表正确答案：A，C，D6、温度输入传感器有哪两种类型?A、热电阻,B、热敏传感器C热电偶D、热电丝正确答案：A，B7、三菱FX系列PLC内部定时器,定时的时间单位有哪3种?A、0、1S,B、0、01s,C、0、0001D、0、001正确答案：A，B，D8、FX系列三菱plc内部计数器,有哪两种位数的?A16位,B、8位C、32位D、64位正确答案：A，C9、步进电机控制程序设计三要素A速度B、方向C、时间D、加速度正确答案：A，B，D10、PLC温控模块在选取时要考虑什么、A温度范围,B精度，C广度、D使用时间正确答案：A，B11、请写出工厂自动化控制的种典型实现方式A、单片机，B、继电控制系统，C、PLCD、工控机正确答案：A，B，C，D12、通常的工业现场的模拟量信号有哪些A，温度B，压力C，湿度D，亮度正确答案：A，B，C，D13、通常的PLC特殊扩展功能模块有哪些类型A、I/O量扩展输出B、模拟量模块C、高速计数模块D、扩展单元模块正确答案：B，C14、PLC用户数据结构主要有A、位数据B，字数据C、浮点数D、位与字的混合格式正确答案：A，B，D15、S FC步进顺控图中,按流程类型分,主要有A、简单流程B、选择性分支C、并行性分支D、混合式分支正确答案：A，B，C、D16、PLC与PLC之间可以通过哪些方式进行通讯A、RS232通讯模块B、RS485通讯模块C、现场总线D、不能通讯正确答案：A，B，C、17、目前PLC编程主要采用哪种工具进行编程A、电脑B、磁带C、手持编程器D、纸条正确答案：A，C、18、PLC机的主要特点是（）A、可靠性高B、编程方便C、运算速度快D、环境要求低E、与其它装置连接方便正确答案：A、B、C、D、E19、基本逻辑门电路有（），利用此几种基本逻辑门电路的不同组合，可以构成各种复杂的逻辑门电路、A、“与”门B、“与非”门C、“或”门D、“或非”门E、“非门”正确答案：A、B、C、D、E20、步进电机程序控制,主要控制参数是A、方向B、角度C、速度D、加速度正确答案：A、B、C、D21、触摸屏的主要尺寸有A、4、7寸B、5、7寸C、10、4寸D、12、1寸正确答案：A、B、C、D22、触摸屏与PLC通讯速度一般有哪些？A、9600bpsB、19200bpsC、38400bpsD、9000bps正确答案：A、B、C23、PLC除了用逻辑控制功能外,现代的PLC还增加了A、运算功能B、数据传送功能C、数据处理功能D、通讯功能正确答案：A、B、C,D24、串行通信根据要求,可分为A、单工B、半双工C、3/4双工D、全双工正确答案：A、B、D25、异步串行通讯接口有A、RS232B、RS485C、RS422D、。

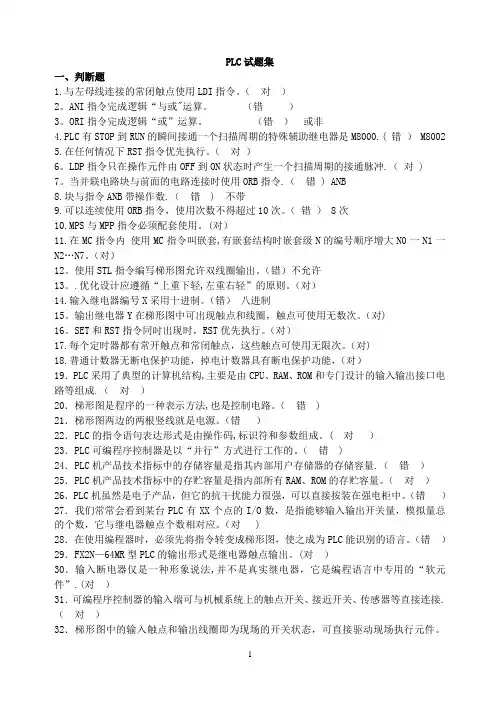

PLC试题集一、判断题1.与左母线连接的常闭触点使用LDI指令。

（对）2。

ANI指令完成逻辑“与或"运算。

（错）3。

ORI指令完成逻辑“或”运算。

（错）或非4.PLC有STOP到RUN的瞬间接通一个扫描周期的特殊辅助继电器是M8000.( 错） M80025.在任何情况下RST指令优先执行。

（对）6。

LDP指令只在操作元件由OFF到ON状态时产生一个扫描周期的接通脉冲.（对 )7。

当并联电路块与前面的电路连接时使用ORB指令.（错 ) ANB8.块与指令ANB带操作数.（错 ) 不带9.可以连续使用ORB指令，使用次数不得超过10次。

（错） 8次10.MPS与MPP指令必须配套使用。

(对）11.在MC指令内使用MC指令叫嵌套,有嵌套结构时嵌套级N的编号顺序增大N0一N1一N2…N7。

（对）12。

使用STL指令编写梯形图允许双线圈输出。

（错）不允许13。

.优化设计应遵循“上重下轻,左重右轻”的原则。

（对）14.输入继电器编号X采用十进制。

（错）八进制15。

输出继电器Y在梯形图中可出现触点和线圈，触点可使用无数次。

（对)16。

SET和RST指令同时出现时，RST优先执行。

（对）17.每个定时器都有常开触点和常闭触点，这些触点可使用无限次。

（对)18.普通计数器无断电保护功能，掉电计数器具有断电保护功能，（对）19．PLC采用了典型的计算机结构,主要是由CPU、RAM、ROM和专门设计的输入输出接口电路等组成.（对）20．梯形图是程序的一种表示方法,也是控制电路。

（错 )21．梯形图两边的两根竖线就是电源。

（错）22．PLC的指令语句表达形式是由操作码,标识符和参数组成。

( 对）23．PLC可编程序控制器是以“并行”方式进行工作的。

（错 )24．PLC机产品技术指标中的存储容量是指其内部用户存储器的存储容量.（错）25．PLC机产品技术指标中的存贮容量是指内部所有RAM、ROM的存贮容量。

（对）26．PLC机虽然是电子产品，但它的抗干扰能力很强，可以直接按装在强电柜中。

plc基础试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC的编程语言不包括（）。

A. 梯形图B. 语句表C. 汇编语言D. 功能块图答案：C3. PLC的扫描周期主要受（）影响。

A. 程序复杂度B. CPU速度C. 外部设备数量D. 所有选项答案：D4. 下列哪个不是PLC的输入设备（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：D5. PLC的输出设备不包括（）。

A. 接触器B. 指示灯C. 电动机D. 变频器答案：C6. PLC的内部存储器包括（）。

A. RAMB. ROMC. EPROMD. 所有选项答案：D7. PLC的输出接口通常使用（）。

A. 继电器输出B. 晶体管输出C. 晶闸管输出D. 所有选项答案：D8. PLC的输入/输出（I/O）模块的作用是（）。

A. 连接外部设备B. 处理数据C. 控制程序D. 存储程序答案：A9. PLC的扫描周期中不包括（）。

A. 输入处理B. 程序执行C. 输出处理D. 故障检测答案：D10. PLC的编程软件通常不包括（）。

A. 编程器B. 调试工具C. 编译器D. 操作系统答案：D二、填空题（每题2分，共10分）1. PLC的英文全称是________。

答案：Programmable Logic Controller2. PLC的编程语言中，________是面向过程的编程语言。

答案：语句表3. PLC的扫描周期包括________和________两个阶段。

答案：输入扫描；输出扫描4. PLC的输出接口中，晶体管输出适用于________负载。

答案：直流5. PLC的内部存储器中，________用于存储用户程序。

答案：RAM三、简答题（每题5分，共20分）1. 简述PLC的工作原理。

答案：PLC的工作原理是循环扫描执行用户程序，通过输入接口接收外部信号，经过CPU处理后，通过输出接口控制外部设备。

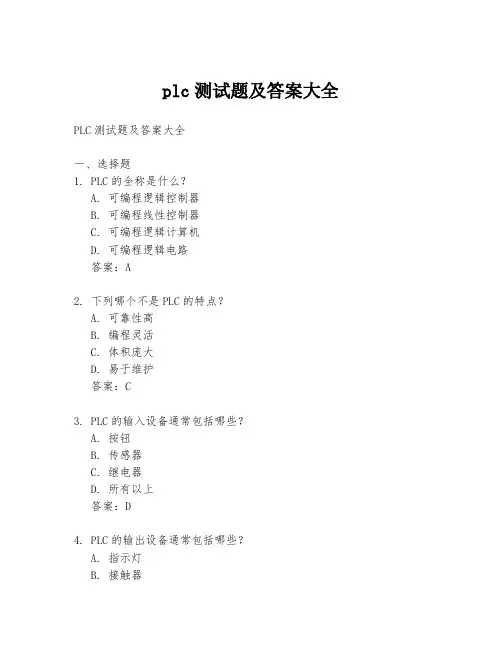

plc测试题及答案大全PLC测试题及答案大全一、选择题1. PLC的全称是什么？A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. 下列哪个不是PLC的特点？A. 可靠性高B. 编程灵活C. 体积庞大D. 易于维护答案：C3. PLC的输入设备通常包括哪些？A. 按钮B. 传感器C. 继电器D. 所有以上答案：D4. PLC的输出设备通常包括哪些？A. 指示灯B. 接触器C. 电动机D. 所有以上答案：D5. PLC的编程语言主要有哪几种？A. 梯形图B. 指令列表C. 顺序功能图D. 所有以上答案：D二、判断题1. PLC的英文全称是Programmable Logic Controller。

（对）2. PLC只能用于简单的逻辑控制。

（错）3. PLC的输入输出模块是固定的，不能更换。

（错）4. PLC的程序可以在断电后丢失。

（错）5. PLC的编程环境通常是图形化的。

（对）三、简答题1. 简述PLC的工作原理。

答：PLC的工作原理基于循环扫描，它通过输入模块接收外部信号，内部逻辑处理后，通过输出模块控制外部设备。

PLC内部的程序按照用户设定的逻辑顺序执行，实现对生产过程的控制。

2. PLC在工业自动化中有哪些应用？答：PLC在工业自动化中的应用非常广泛，包括但不限于生产线的自动控制、机械设备的运行监控、自动化仓库管理、交通信号灯控制等。

四、计算题1. 如果一个PLC系统有10个输入点和8个输出点，计算其最大可能的I/O点数。

答：最大可能的I/O点数为10（输入点）+ 8（输出点）= 18点。

五、案例分析题1. 某工厂生产线需要实现自动控制，需要使用PLC来完成以下任务： - 启动/停止控制- 故障报警- 速度调节- 温度监控请列出可能使用的PLC输入输出设备，并简述其功能。

答：可能使用的PLC输入输出设备包括：- 输入设备：启动按钮、停止按钮、故障传感器、速度传感器、温度传感器。

plc考试试题及答案PLC（可编程逻辑控制器）是工业自动化领域常用的控制设备，广泛应用于生产线、机械设备等领域。

掌握PLC的知识和技能对于从事自动化控制的工程师和技术人员来说至关重要。

下面将介绍一些常见的PLC考试试题及答案，希望对大家复习和备考有所帮助。

一、选择题1. PLC的英文全称是什么？A. Programmable Logistics ControllerB. Programmable Logic ComputerC. Programmable Logic ControllerD. Programmable Language Controller答案：C. Programmable Logic Controller2. 下列哪个不是PLC的典型应用领域？A. 工业生产线控制B. 机器人控制C. 家用电器控制D. 汽车自动化控制答案：C. 家用电器控制3. PLC的工作原理是通过什么来实现的？A. 逻辑运算B. 数学运算C. 物理运算D. 化学运算答案：A. 逻辑运算二、填空题4. PLC的基本组成包括________、________、________和________。

答案：中央处理器（CPU）、内存、输入模块、输出模块5. PLC的程序是用________语言编写的。

答案：梯形图6. PLC的输入信号通常是________信号，输出信号通常是________信号。

答案：数字，模拟三、简答题7. 请简要说明PLC在工业自动化中的优势及应用。

答案：PLC具有高可靠性、易程序、对外界环境干扰能力强等优势，广泛应用于工业生产线、机械设备、自动化控制系统等领域。

通过PLC可以实现自动控制、逻辑运算、数据处理等功能，提高生产效率、降低人工成本、提高产品质量。

8. 请简要描述PLC的工作原理及基本功能。

答案：PLC的工作原理是通过输入模块获取外部信号，经过中央处理器（CPU）的处理逻辑运算后，控制输出模块输出信号，实现对系统的控制。

PLC试题及参考答案《全》第一章电气控制部分一、填空1、电气控制图中，接触器的索引如果为：则表示在图中接触器km1有3个主要触点位于图中的2区；接触器KM1在图中的13区有一个辅助常闭触点。

2、电气控制电路图中，接触器的索引如果为右所示，则表示在图中接触器KM1在图中的2区有三个主要触点；有一个km0常闭辅助接触器。

3.热继电器是用于电机长期过载保护的电器。

4.电气控制图一般分为两部分：主电路和辅助电路。

5、按国标规定，“停止”按钮必须是红色，“启动”按钮必须是绿色。

6、熔断器是短路保护的电器。

7.继电器-接触器控制系统中的联锁类型可分为电气联锁和机械（按钮）联锁。

8、电气控制系统图一般有三种：电气原理图、电器布置图、电气安装接线图。

二、简短回答问题1、交流电磁线圈误接入相应直流电源，或者直流电磁线圈误接入相应交流电源，将分别产生什么问题？为什么？答：直流电磁线圈有很多匝数。

当连接到交流电源时，产生的感应电动势平衡外部电压，仪器不动作；交流电磁线圈匝数少，接到直流电源上，产生的感应电动势不足以平衡外部电压，易烧坏器械。

2.简述速度继电器的工作原理。

答：速度继电器的转子空套在电动机的转轴上，定子中嵌有磁性导条，一旦电动机转动，带动转子在定子中做切割磁力线运动，产生感应电流，继而产生电磁转扭矩使定子朝轴旋转方向摆动一定角度，从而使定子手柄拨动接触系统动作。

当转速降低，扭矩降低时，定子手柄在弹簧力的反作用力下复位，接触系统也复位。

三、设计题1.尝试设计三相异步电动机的正向和反向控制电路，这需要增加基本的保护环节。

参考电路：2、试设计一可以实现两地同时控制同一电动机起停的控制电路。

参考电路：plc部分一、填空1、说出下列指令的名称ld逻辑取指令ldi逻辑取反指令out驱动线圈输出指令单常开触点串接指令ani单常闭触点串接指令或单常开触点并联指令或单常闭触点并联指令LDP取脉冲上升沿指令LDF取脉冲下降沿指令andp和脉冲上升沿指令andf和脉冲下降沿指令ORP或脉冲上升沿命令ORF或脉冲下降沿命令orb电路块或操作命令anb电路块和操作命令MPs堆栈指令MRD读取堆栈指令MPP输出堆栈指令MC主控制指令MCR主控制复位指令inv反转指令set置位指令rst复位指令Pls输入信号上升沿产生差分输出指令PLF输入信号下降沿产生差分输出指令NOP空操作指令结束总程序结束指令RET阶梯返回指令STL阶梯指令to从特殊功能模块写入指令from从特殊功能模块读出指令sftr位右移位指令sftl位左移位指令mov数据传送指令inc加1指令dec减1指令cmp比较指令zcp区间比较指令cj条件跳转指令zrst区间复位指令add二进制加法指令sub二进制减法指令2.PLC的输入/输出继电器以八进制编号，所有其他软部件以八进制编号。

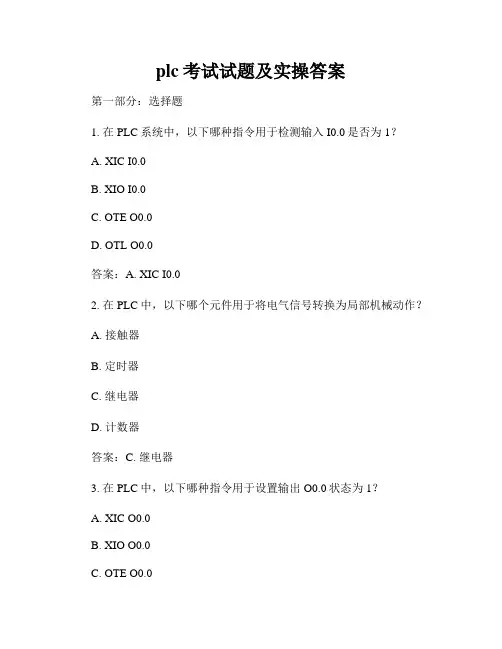

plc考试试题及实操答案第一部分：选择题1. 在PLC系统中，以下哪种指令用于检测输入I0.0是否为1？A. XIC I0.0B. XIO I0.0C. OTE O0.0D. OTL O0.0答案：A. XIC I0.02. 在PLC中，以下哪个元件用于将电气信号转换为局部机械动作？A. 接触器B. 定时器C. 继电器D. 计数器答案：C. 继电器3. 在PLC中，以下哪种指令用于设置输出O0.0状态为1？A. XIC O0.0B. XIO O0.0C. OTE O0.0D. OTL O0.0答案：C. OTE O0.04. 在PLC系统中，以下哪种指令用于检测输入I0.0是否为0？A. XIC I0.0B. XIO I0.0C. OTE O0.0D. OTL O0.0答案：B. XIO I0.05. 在PLC中，以下哪个元件用于控制输出的延时关闭？A. 接触器B. 定时器C. 继电器D. 计数器答案：B. 定时器第二部分：简答题1. PLC的全称是什么？简要解释其作用和特点。

答：PLC全称可编程控制器，它是一种电子设备，用于控制工业自动化系统中的各种机械设备。

PLC的作用是接收输入信号，经过逻辑运算后，控制输出信号，从而实现对机械设备的控制和操作。

PLC具有可编程性、可靠性高、灵活性强、可扩展性好等特点。

2. 请列举几种常见的PLC编程语言，并简要说明其特点。

答：常见的PLC编程语言包括Ladder Diagram（梯形图）、Instruction List（指令列表）、Structured Text（结构化文本）和Function Block Diagram（功能块图）等。

它们各自具有以下特点：- Ladder Diagram：采用图形符号表示逻辑关系，类似继电器线路图，易于理解和编写。

- Instruction List：用类似汇编语言的方式编写，对编程人员的语法要求较高，但执行效率高。

- Structured Text：类似于常见的高级编程语言，可编写复杂的算法，支持条件判断和循环等结构。

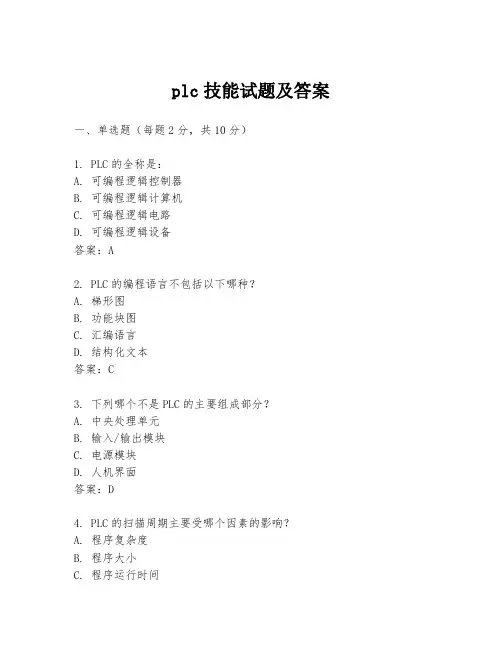

plc技能试题及答案一、单选题（每题2分，共10分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC的编程语言不包括以下哪种？A. 梯形图B. 功能块图C. 汇编语言D. 结构化文本答案：C3. 下列哪个不是PLC的主要组成部分？A. 中央处理单元B. 输入/输出模块C. 电源模块D. 人机界面答案：D4. PLC的扫描周期主要受哪个因素的影响？A. 程序复杂度B. 程序大小C. 程序运行时间D. 程序运行时间答案：A5. PLC的输入/输出接口通常采用哪种类型的信号？A. 模拟信号B. 数字信号C. 混合信号D. 光信号答案：B二、判断题（每题1分，共5分）1. PLC的程序存储在RAM中，断电后程序会丢失。

（）答案：错误2. PLC的输出可以直接驱动交流电动机。

（）答案：错误3. PLC的输入模块可以接收多种类型的信号，如开关量和模拟量。

（）答案：正确4. PLC的扫描周期越长，其响应速度越快。

（）答案：错误5. PLC的编程软件可以用于程序的编写、调试和监控。

（）答案：正确三、简答题（每题5分，共10分）1. 简述PLC的主要功能。

答案：PLC的主要功能包括逻辑控制、顺序控制、定时控制、计数控制、数据处理和通信等。

2. 描述PLC在工业自动化中的作用。

答案：PLC在工业自动化中的作用主要是实现设备的自动化控制，提高生产效率和可靠性，减少人工干预，同时通过程序的灵活编写，可以快速适应生产过程中的变化需求。

四、编程题（每题15分，共30分）1. 编写一个简单的PLC程序，实现以下逻辑：当启动按钮被按下时，启动电机；当停止按钮被按下时，停止电机。

答案：（此处省略具体的PLC编程代码）2. 设计一个PLC程序，用于控制一个简单的交通信号灯系统。

要求红灯亮5秒后变绿灯，绿灯亮5秒后变黄灯，黄灯亮2秒后变红灯。

答案：（此处省略具体的PLC编程代码）五、案例分析题（每题20分，共20分）某工厂生产线的PLC控制系统出现故障，导致生产线停止工作。

大学plc考试试题及答案一、选择题1. PLC的基本组成不包括以下哪一项？A. 输入/输出模块B. 中央处理单元C. 存储器D. 显示器2. 在PLC程序中，用于实现逻辑判断的指令是：A. 加法指令B. 减法指令C. 跳转指令D. 比较指令3. 以下哪种不是PLC的编程语言？A. 梯形图B. 指令表C. 流程图D. 自然语言4. PLC的扫描周期包括哪两个阶段？A. 输入采样和程序执行B. 输出刷新和程序编辑C. 程序调试和数据存储D. 系统自检和输出控制5. 在PLC控制系统中，通常用于表示停止或错误的信号颜色是：A. 红色B. 绿色C. 黄色D. 蓝色二、填空题1. PLC的全称是______，其广泛应用于工业控制领域。

2. 在PLC程序设计中，______是一种常用的数据类型，用于存储整数。

3. PLC的输入/输出模块负责与______进行通信，实现对外部设备的操作。

4. 梯形图中的“线圈”通常用来表示______，其在逻辑上相当于一个输出。

5. 为了提高PLC系统的可靠性，通常需要对程序进行______，确保其在各种情况下都能稳定运行。

三、简答题1. 简述PLC的工作原理。

2. 描述PLC编程中的三种基本逻辑指令及其功能。

3. 说明PLC系统调试的基本步骤。

4. 讨论PLC在现代工业自动化中的作用和意义。

四、综合应用题假设你是一名自动化工程师，现在需要为一条生产线设计一个基于PLC 的控制系统。

生产线上有三台电机，分别控制输送带、搅拌机和分拣装置。

设计一个简单的控制逻辑，要求如下：1. 输送带启动后，搅拌机才能启动。

2. 分拣装置在输送带和搅拌机都启动后才能启动。

3. 如果输送带停止，搅拌机和分拣装置也必须停止。

4. 任何一台电机过载，整条生产线都需要紧急停止。

请根据上述要求，绘制一个梯形图，并简要说明其工作原理。
