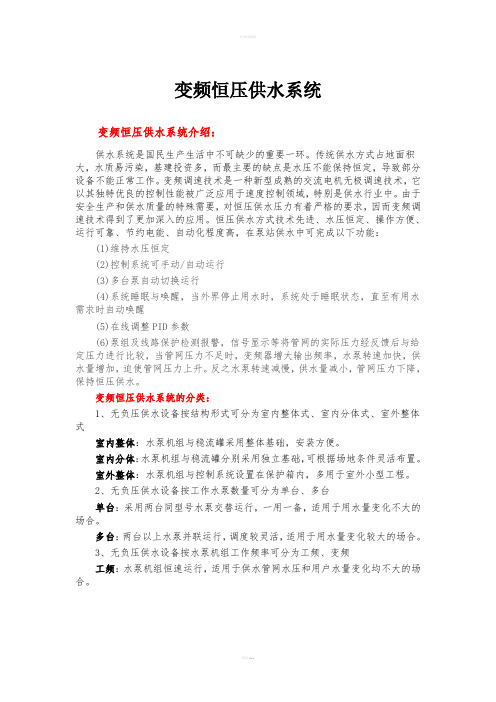

变频恒压供水系统变频恒压供水系统介绍：供水系统是国民生产生活中不可缺少的重要一环。
传统供水方式占地面积大，水质易污染，基建投资多，而最主要的缺点是水压不能保持恒定，导致部分设备不能正常工作。
变频调速技术是一种新型成熟的交流电机无极调速技术，它以其独特优良的控制性能被广泛应用于速度控制领域，特别是供水行业中。
由于安全生产和供水质量的特殊需要，对恒压供水压力有着严格的要求，因而变频调速技术得到了更加深入的应用。
恒压供水方式技术先进、水压恒定、操作方便、运行可靠、节约电能、自动化程度高，在泵站供水中可完成以下功能：(1)维持水压恒定(2)控制系统可手动/自动运行(3)多台泵自动切换运行(4)系统睡眠与唤醒，当外界停止用水时，系统处于睡眠状态，直至有用水需求时自动唤醒(5)在线调整PID参数(6)泵组及线路保护检测报警，信号显示等将管网的实际压力经反馈后与给定压力进行比较，当管网压力不足时，变频器增大输出频率，水泵转速加快，供水量增加，迫使管网压力上升。
反之水泵转速减慢，供水量减小，管网压力下降，保持恒压供水。
变频恒压供水系统的分类：1、无负压供水设备按结构形式可分为室内整体式、室内分体式、室外整体式室内整体：水泵机组与稳流罐采用整体基础，安装方便。
室内分体：水泵机组与稳流罐分别采用独立基础，可根据场地条件灵活布置。
室外整体：水泵机组与控制系统设置在保护箱内，多用于室外小型工程。
2、无负压供水设备按工作水泵数量可分为单台、多台单台：采用两台同型号水泵交替运行，一用一备，适用于用水量变化不大的场合。
多台：两台以上水泵并联运行，调度较灵活，适用于用水量变化较大的场合。
3、无负压供水设备按水泵机组工作频率可分为工频、变频工频：水泵机组恒速运行，适用于供水管网水压和用户水量变化均不大的场合。
变频：水泵全自动运行，是设备运行得更加节能。
变频恒压供水系统专用供水控制器的特点是：1、变频恒压供水系统多模拟量输入方式，可实现供水新工艺控制的要求，特别是无负压系统，可以实现独特的双压力控制功能2、变频恒压供水系统可配置成整个或部分泵组变频循环软起动工作方式，可自由设定主泵和附属小泵参与的台数并且任意设定每台泵的运行类型，最多可配置成5+2(五台主泵和两台小泵)的控制结构3、变频恒压供水系统设计有RS485接口，便于与上位机或触摸屏连接，进行组态控制4、变频恒压供水系统全新的电源设计方案，抗干扰能力强，对交流电网有更好的适应性5、变频恒压供水系统系统可设定是否带检测反馈，保证系统更可靠地工作6、变频恒压供水系统参数更加详细，使系统控制过程更细化，系统工作更节能7、变频恒压供水系统变量小泵可独立设定下限频率，更好地发挥小泵效率，提高节能效果8、变频恒压供水系统在系统中不配置小泵的情况下，用户可以选择是否停止变量泵，提高节能效果9、变频恒压供水系统可选择的变频器停机操作方式，更好地防止水锤效应10、变频恒压供水系统完备的休眠功能，休眠过程中可根据压力下降程度及时补压11、变频恒压供水系统带背光液晶汉字显示，参数全部中文化，人机界面友好。
台达CP2000变频器恒压供水参数设置台达CP2000变频器是一款常用于恒压供水系统的变频器设备。
恒压供水是通过变频器来控制电机的转速，使得水泵输出的水流保持在一定的压力下稳定运行。
在设置台达CP2000变频器的恒压供水参数时，需要考虑以下几个方面：1.设置最大输出频率：根据具体的水泵型号和使用需求，设置变频器的最大输出频率，控制水泵的最高转速。
通常，最大输出频率的设置可以根据水泵的额定功率和额定转速来决定。
2.设置最小输出频率：最小输出频率的设置决定了水泵的最低运行速度。
在设置最小输出频率时，需要考虑到水泵的启动和停止问题，以及水泵在低频率下是否能保持稳定的工作状态。
通常，最小输出频率的设置可以在20-30Hz之间。
3.设置过载保护参数：变频器可以通过设置过载保护参数来保护水泵及变频器设备。
过载保护参数包括过载电流、过载频率等。
通过合理设置过载保护参数，可以避免水泵超负荷运行，保护设备安全运行。
4.设置PID控制参数：台达CP2000变频器具有PID控制功能，可以通过PID参数的设置来实现恒压供水系统的精确控制。
PID参数包括比例系数、积分时间、微分时间等。
通过调整PID参数，可以实现恒压供水系统的响应速度和稳定性。
5.设置故障检测和保护功能：变频器设备具有故障检测和保护功能，可以通过设置相应的参数来实现对水泵和变频器的故障检测和保护。
包括过流、过压、欠压等故障保护参数的设置，以及故障报警的设置。
在设置台达CP2000变频器的恒压供水参数时，需要根据具体的应用需求和水泵的工作特性来进行调整。
可以通过台达CP2000变频器的用户手册和参数说明来了解详细的参数设置方法。
并且，在实际应用中，还需要根据水泵的运行情况进行实时调整和优化，确保恒压供水系统的稳定运行。
最后，需要注意，变频器的参数设置需要由专业工程师进行，以确保设备的安全运行和有效控制。
使用说明书版本：V4.0DB3610/3310变频恒压供水控制器北京博格朗科技有限公司BEIJING BOGELANG TECHNOLOGY CO.,LTD.目 录前言1.11.2控制器的安装2.12.2控制器的接线3.13.23.3操作面板的使用4.14.2试运行5.15.2功能参数一览表功能参数说明故障诊断及处理方法品质保证电气原理图附1 附2 1 2 3４ 5 6 7 8９ 附一、前言感谢您选用DB3610／DB3310智能型变频恒压供水控制器：为充分发挥本产品的卓越性能及确保使用者和设备的安全，在使用之前，请详细阅读本手册。
本使用手册为随机发送的附件，使用后请务必妥善保管，以备今后对变频恒压供水控制器进行检修和维护时使用。
如对于本供水控制器的使用存在疑问或有特殊要求，请随时联络本公司的各地办事处或经销商，也可直接与本公司总部售后服务中心联系，我们将竭诚为您服务。
本手册内容如有变动，恕不另行通知。
1.1主要功能特点1．液晶汉字参数显示、设定一目了然，故障时弹出故障内容、公司名称、服务电话。
2．可实现多达6台主泵+1台小泵（DB3610）或3台主泵+1台小泵（DB3310）的自动控制，每台水泵均可设为变量泵或定量泵，灵活配置，全面满足各种复杂的供水或消防系统； 3．定时换泵功能，使各泵工作时间均衡，提高水泵平均使用寿命；4．具有消防泵巡检功能，在消防模式下根据设定时间对消防泵定时巡检，有效防止消防泵锈蚀；5．多达８个时段压力控制，且每个时段内均可进行任意压力设定控制及实现定时开关机功能；6．具有休眠功能和附属小泵功能，节能降耗，延长设备使用寿命；7．具有第二目标压力设定和控制功能；8．具有正、负反馈功能选择，既可以用于供水，又可以用于抽水保持水位；9．锅炉补水控制和泄压阀压力区间控制，控制值任意设定；10．具有超压、低水位、传感器断线、变频器故障等报警控制功能；11．变频器出现故障后，可选择自动转入工频运行（压力区间控制）；12．故障自动复位机制，延时可调；13．具有故障查询功能， 能查询最新的报警内容及时间，共记录十条故障信息；14．适应性强，可适用于国内外各种品牌变频器；15．模拟、数字信号全部采用光电隔离，抗干扰能力强；16．具有完善的密钥功能；17．具有RS-485通讯功能，标准的MODBUS通讯协议，便于与上位机联接，进行组态控制。

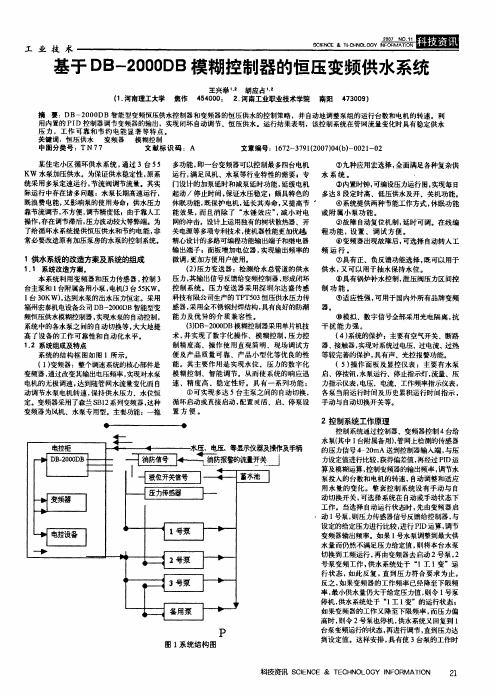

恒压供水控制器DB-2000说明书注：①泵属性组C-18~C-23、数据初始化C-51功能代码在自动状态下不能修改，必须在手动状态下方能变更，修改后请断电后重新上电。
泵属性应与电器配线相适应，请不要设定错误。
1.2 操作面板 1.3 按键功能及显示LED 指示。
码层的组切换及参数层的小时修改。
泵的起动。
显示器Ⅰ。
用于反馈压力或设定压力显示。
显示器Ⅱ。
在自动状态时，显示变频器给定频率、时间、定时运行图段号、设定压力（此显示内容可以动态切换，还可以通过代码C-75选择）。
在手动状态时，显示变频器给定频率或预选起停方式号。
在编程状态时，显示代码号或参数。
系统故障时显示故障代码。
显示器Ⅰ、Ⅱ显示内容通过控制器状态及显示方式（如闪烁、小数点位置等）予以区分（见3.3.1～3.3.3）。
AUTO、MON、PRG指示灯。
用于指示控制器状态。
系统停止时，状态指示灯闪烁。
Inv、Sleep、Fire指示灯。
用于指示相应状态。
消防巡检时，Fire指示灯闪烁。
1#、2#、3#、4#、5#指示灯。
用于指示水泵状态。
1#～5#有红绿两色。
在循环软起状态时，绿灯亮时，表示此泵工作于变频状态即变量泵，红灯亮时，表示此泵工作于工频状态即定量泵。
1.3.1 手动状态控制器上电时即设定为自动状态，在上电302秒钟后，系统进入手动状态，手动指示灯亮。
若上电后超过30秒钟，则无法再进入手动状态。
若想恢复自动状态需要重新上电。
请在首次上电后，进入编程状态，按实际系统配置代码参数，以便在自动状态下正常运行。
( XX.X)。
采用非线性键盘，按的时间越长，变化速度越快。
( XX：b－直接起停时的变量泵号、b1~b5－变量泵号、d1~d5－定量泵号)之间转换。
例如在循环软起时，如果有一台工作于变量泵时，其余设置为变量泵的泵号将不能通过变频方式起动，仅能直接起停，只有变频器停止后，这些泵才能选择变频或直接起停。
另外，如果预使某台变量泵切换到工频泵，只有此变量泵达到50.0HZ可以起停相应的泵号。
变频恒压供水控制器使用手册产品概述变频恒压供水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。
性能指标1．采用32位高性能处理器，配置高可靠性的铁电存储器。
2．参数调整和设定具有密码锁定及保护功能。
3．采用PI控制算法，设定参数少，控制精度高。
4．模拟量输出可以通过参数调整。
5．具有压力传感器零点和满度补偿功能。
6．具有定时自动倒泵功能。
7．具有外部手动端子。
8．具有缺水自动检测保护功能和外部输入停机保护功能。
9．系统补水控制时，具有超压自动泄水控制功能。
10．具有可选的定时自动开、关机控制功能。
11．具有手操器功能，可手动调节输出电压来控制变频器的频率。
12．可代替电接点压力表进行上、下限压力控制。
13．具有分时分压供水控制功能，最多有六段时间控制。
14．具有上限保护压力控制功能，超压自动停泵。
产品规格1.额定工作电压: AC220V±15%;2.控制器额定功耗: <=AC 2W;3.开关输出信号: 继电器输出5A/ AC220V4.模拟输入信号: 1路，0-5V/1-5V电压信号6.模拟量输出信号: 1路，0-10V/0-5V电压信号7.控制器外形尺寸: 96mm×96mm×72mm8.控制柜面板开口尺寸:91mm×91mm，支座安装9.使用环境: 无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；温度：-20℃～50℃；.相对湿度：< 95%控制器面板示意图接线端子说明控制器端子接线图（图和实物一一对应，接线时需参照）接线端子说明：详细操作说明1、面板及按键说明：PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。
"S"键为参数设定键，"▲"和"▼"为两个数字加减键，在参数设定状态，"M"键和""键为参数翻页键；在正常工作状态，""键为显示方式转换键，用来转换显示压力值和输出频率值；"●"键为功能键，在DA值检证时起确认作用，以及在错误情况下做错误接触用。
HD4000变频恒压供水电脑控制器使用手册目录系统概述 (2)主要性能指标 (2)安装尺寸和接线端子说明 (3)操作面板指示及参数设定说明 (5)恢复系统参数出厂值 (5)参数列表及参数出厂默认值 (6)系统参数功能详细说明 (9)故障显示代码说明 (17)外部输入信号端子说明 (17)系统当前时间的调整 (18)手动临时开机的调整 (18)外部输出端子与部分变频器端子的连接表 (19)4-20mA压力变送器的连接方法 (20)RS485远程通讯接口 (20)一、系统概述HD4000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。
具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。
二、主要性能指标1.可编程设定多种泵工作方式，最多可拖4台泵循环启动；2.配备RS485远程通讯接口，标准组态软件支持远程通讯；3.液晶汉字显示，参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，双看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵和退泵功能，不用的泵可以设定退出循环；9.具有动压、静压（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.具有超压自动泄水设定和控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；18.具有上限保护压力控制功能，超压自动停泵；19.系统运行状态和故障状态汉字提示，运行状况一目了然；三、安装尺寸和接线端子说明1.控制器外形尺寸: 160mm×80mm×90mm2.控制柜面板开口尺寸151mm×75mm，面板卡入式安装。
变频恒压供水控制器使用手册产品概述变频恒压供水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。
性能指标1．采用32位高性能处理器，配置高可靠性的铁电存储器。
2．参数调整和设定具有密码锁定及保护功能。
3．采用PI控制算法，设定参数少，控制精度高。
4．模拟量输出可以通过参数调整。
5．具有压力传感器零点和满度补偿功能。
6．具有定时自动倒泵功能。
7．具有外部手动端子。
8．具有缺水自动检测保护功能和外部输入停机保护功能。
9．系统补水控制时，具有超压自动泄水控制功能。
10．具有可选的定时自动开、关机控制功能。
11．具有手操器功能，可手动调节输出电压来控制变频器的频率。
12．可代替电接点压力表进行上、下限压力控制。
13．具有分时分压供水控制功能，最多有六段时间控制。
14．具有上限保护压力控制功能，超压自动停泵。
产品规格1.额定工作电压: AC220V±15%;2.控制器额定功耗: <=AC 2W;3.开关输出信号: 继电器输出5A/ AC220V4.模拟输入信号: 1路，0-5V/1-5V电压信号6.模拟量输出信号: 1路，0-10V/0-5V电压信号7.控制器外形尺寸: 96mm×96mm×72mm8.控制柜面板开口尺寸:91mm×91mm，支座安装9.使用环境: 无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；温度：-20℃～50℃；.相对湿度：< 95%控制器面板示意图接线端子说明控制器端子接线图（图和实物一一对应，接线时需参照）接线端子说明：详细操作说明1、面板及按键说明：PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。
"S"键为参数设定键，"▲"和"▼"为两个数字加减键，在参数设定状态，"M"键和""键为参数翻页键；在正常工作状态，""键为显示方式转换键，用来转换显示压力值和输出频率值；"●"键为功能键，在DA值检证时起确认作用，以及在错误情况下做错误接触用。
变频恒压供水系统变频恒压供水系统简介变频恒压供水系统顾名思义就是采用变频器的恒压供水系统，一般变频器常见的就是采用PLC变频器。
变频恒压供水系统是一种新型的节能供水设备。
变频恒压供水系统系运用当今最先进的微电脑控制技术，将变频调速器与电机水泵组合而成的机电一体化高科技节能供水装置。
变频恒压供水系统以水泵出水端水压（或用户用水流量）为设定参数，通过微机自动控制变频器的输出频率从而调节水泵电机的转速，实现用户管网水压的闭环调节，使供水系统自动恒压稳于设定的压力值：即用水量增加时，频率提高，水泵转速加快；用水量减少时，频率降低，水泵转速减慢。
这样就保证了整个用户管网随时都有充足的水压（与用户设定的压力一致）和水量（随用户的用水情况变化而变化）。
变频恒压供水系统的系列双泵系列：流量从0-200m3/H。
三泵系列：流量从25-300m3/H。
一用一备系列：流量从0-100m3/H。
单泵系列：流量从0-25m3/H。
无负压供水系列：流量从0-300m3/H。
经济型单泵系列：流量从0-25m3/H。
家用单泵系列：流量从0-3m3/H。
变频恒压供水系统设备的特点1、高效节能变频恒压供水系统能根据用户的实际用水量和使用压力自动检测，调节电动机的转速(耗电量)，使设备始终处于高效率的工作状态。
2、供水管网压力稳定变频恒压供水系统由微机构成自动闭环控制，能在0.5秒内使变化的压力恢复正常，压力调节精度为设定值的±5%。
3、占地小、投资少，安装工期短。
变频恒压供水系统与其他老式供水设备相比节约占地3~16倍，比建水塔节约投资15%~60%。
设备体积小，组装、安装调试方便，运输及安装工期短。
4、保护功能全，运行安全可靠，操作方便变频恒压供水系统主机采用进口变频调速器，自身具有欠压、过压、过流、过载、短路、过热、失速防止等保护功能，无故障运用达10万小时以上。
设备配电控制部分，采用智能化控制原理，操作方便实用，设备工作状况一目了然，便于非专业人员很快熟练掌握。
