下载文档原格式
关于上光、压光、覆膜的一些知识印后压光问题的处理实例有一批啤酒包装箱的面纸板在压光后表面出现了皱纹、条纹的质量缺陷。
根据质量要求，纸品压光后其外观应该干净、平整、无划痕、无皱纹。
我们在压光工艺参数(如压光温度、压力、速度等等)不变的情况下，用另外一批品种的包装箱面纸板压光，结果这批面纸板压光后没有出现皱纹和条纹。
通过对比分析认为原因出于两种面纸板的质量差异，压光后会产生皱纹、条纹的那批面纸板其纸质相对比较差。
然而，该批面纸板已经上光结束，如果因为压光后会产生一些皱纹、条纹达不到质量要求而作报废处理，则将造成无法按时交货和较大的废品损失。
而如果能通过合适的补救措施进行处理，使压光质量达到要求，一则可以按时交货，二则可减少损失。
为此，我们通过几种不同方法的处理和试验，选择了其中一种有效的措施，解决了问题。
方法是：把上光后未压光的面纸板再进行一次上光，之后先在压光机上热烘一次，热烘的温度与压光的温度一样，在压光机上热烘时可在不加压力、在压光机钢带传动的情况下，在出料口这一头将这面纸板放在钢带面上，通过钢带带动将面纸带进烘道而回到压光机的进料口这一头。
经过这样热烘之后再按正常的压光工艺进行压光(即增加了一次上光和一次热烘)后，这批面纸板上的皱纹、条纹消失了。
顺便一提的是，通常情况下，压光的温度一般控制在115℃~120℃，压力控制在150~180kg/m2，速度6-10m/min为宜。
当然，在现场操作中也要根据纸板的厚度情况合理调整、掌握。
值得注意的是，对于要进行压光的纸品，在纸质方面一定要有所选择，否则达不到压光质量的要求上光油的常见三种分类及其特点简析上光油的种类有很多，但常用的上光油可以大致分为三类：油性上光油、水性上光油和UV上光油。
根据上光油实际应用的趋势及环保要求的提高，油性上光的使用将会日益减少，而水性上光油及UV上光油的应用空间十分的广阔，下面主要介绍水性上光油及UV上光油。
(一)水性上光油水性上光油(英文称之为WATER BASE DVARNISH，也可称之为DISPEERSE DVARNISH)，主要由水溶性树脂和水分散型树脂组成，水性上光油无毒无味，消除了对人体的危害和对环境的污染，具有干燥速度快、膜层透明度好、性能稳定、设备适应性广、上光表面耐磨性及平整度好、印后加工适性宽、热封性能好、使用安全可靠、储运方便等特点，越来越受到食品、医药、烟草纸盒包装印刷企业的重视。

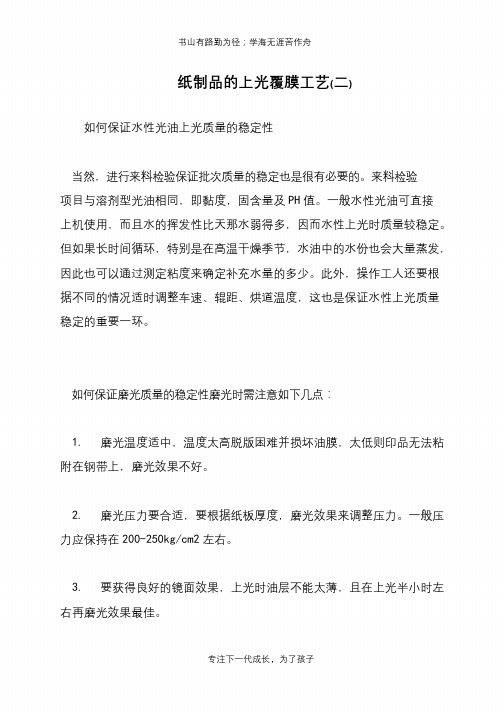

书山有路勤为径；学海无涯苦作舟
纸制品的上光覆膜工艺(二)
如何保证水性光油上光质量的稳定性
当然，进行来料检验保证批次质量的稳定也是很有必要的。
来料检验
项目与溶剂型光油相同，即黏度，固含量及PH值。
一般水性光油可直接上机使用，而且水的挥发性比天那水弱得多，因而水性上光时质量较稳定。
但如果长时间循环，特别是在高温干燥季节，水油中的水份也会大量蒸发，因此也可以通过测定粘度来确定补充水量的多少。
此外，操作工人还要根据不同的情况适时调整车速、辊距、烘道温度，这也是保证水性上光质量稳定的重要一环。
如何保证磨光质量的稳定性磨光时需注意如下几点：
1. 磨光温度适中，温度太高脱版困难并损坏油膜，太低则印品无法粘附在钢带上，磨光效果不好。
2. 磨光压力要合适，要根据纸板厚度，磨光效果来调整压力。
一般压力应保持在200-250kg/cm2左右。
3. 要获得良好的镜面效果，上光时油层不能太薄，且在上光半小时左右再磨光效果最佳。
专注下一代成长，为了孩子。
覆膜与上光覆膜与上光均属印刷品表面整饰技术，可明显提高印刷品表面的光泽、艺术效果和保护性能。
覆膜就是将涂布粘合剂后的塑料薄膜,与纸质印刷品经加热、加压粘合在一起，形成纸塑合一的产品，它是目前常见的纸质印刷品饮后加工工艺之一。
上光工艺就是在印刷品表面涂布一层无包透明的涂料，经流平、干燥、压光后，在印刷品的表面形成薄而均匀的透明光亮层的技术与方法。
传统的疆膜工艺已走过了很多年头，对其工艺我们已不再陌生，和上光工艺相比-他们之间有共同点也有区别。
所谓印刷上光，就是完成图文印刷的复制品表面，用实地印版或图文印版再印一次或两次上光油，使印刷品表面获行光亮透明的膜层。
上光不仅可以增强表面光亮，保护印刷图文，而且不影响纸张的回收再利用。
因此，被广泛的应用于包装纸盒、书籍、画册、招贴画等印品的表面加工。
上光工艺采用的上光树脂有古巴胶、失水苹果酸改性松香树脂、丙烯酸酯树脂及硝化棉等。
还有用感光性涂层以紫外光照射成膜的UV上光工艺及在印刷品上涂敷压光树脂液后经光带热压成型的涂料压光工艺。
这两种方法光泽效果均比较好，表面光滑细腻，20世纪80年代发展比较快。
纸印刷品的上光加工工艺，包括涂料上光、UV上光、珠光颜。
上光工艺按上光油的干燥方式，可分为溶剂挥发型上光、UV上光（紫外线上光）和热固化上光等。
上光已成为印后精加工的重要手段，在外贸出口产品包装加工上获得很大成效。
在实现印前数字网络化、印刷多色高效化的技术创新中，印后加工只有运用高新技术达到精美自动化，才能完成印刷技术的整体革命。
目前，由于紫外线上光技术本身独特的优势，在印后加工的发展中已经有了明显的优势,被广泛应用于包装装潢、书刊封面、画册、商标、广告、挂历、大幅装饰、招贴画等印刷品的表面整饰加工中。
覆膜工艺是印刷之后的一种表面加工工艺，又被人们称为印后过塑、印后裱胶或印后贴膜，是指用覆膜机在印品的表面覆盖一层0.012～0.020mm厚的透明塑料薄膜而形成一种纸塑合一的产品加工技术。
