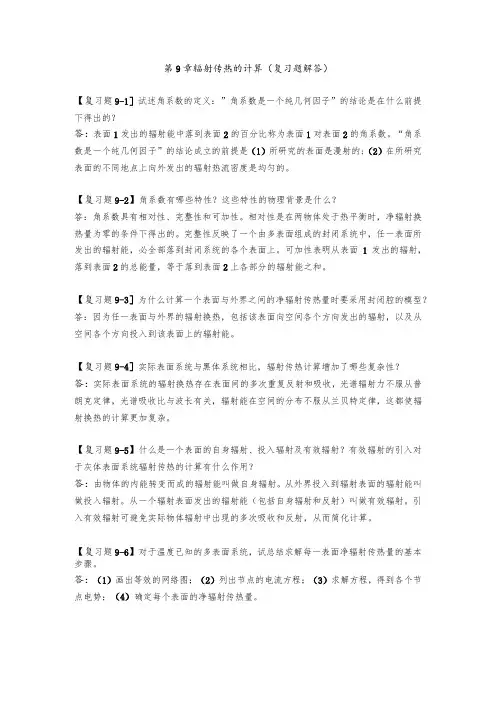

第9章辐射传热的计算（复习题解答）【复习题9-1］试述角系数的定义：”角系数是一个纯几何因子”的结论是在什么前提下得出的？答：表面1发出的辐射能中落到表面2的百分比称为表面1对表面2的角系数。

“角系数是一个纯几何因子”的结论成立的前提是（1）所研究的表面是漫射的;（2）在所研究表面的不同地点上向外发出的辐射热流密度是均匀的。

【复习题9-2】角系数有哪些特性？这些特性的物理背景是什么？答：角系数具有相对性、完整性和可加性。

相对性是在两物体处于热平衡时，净辐射换热量为零的条件下得出的。

完整性反映了一个由多表面组成的封闭系统中，任一表面所发出的辐射能，必全部落到封闭系统的各个表面上。

可加性表明从表面1发出的辐射，落到表面2的总能量，等于落到表面2上各部分的辐射能之和。

【复习题9-3］为什么计算一个表面与外界之间的净辐射传热量时要采用封闭腔的模型？答：因为任一表面与外界的辐射换热，包括该表面向空间各个方向发出的辐射，以及从空间各个方向投入到该表面上的辐射能。

【复习题9-4］实际表面系统与黑体系统相比，辐射传热计算增加了哪些复杂性？答：实际表面系统的辐射换热存在表面间的多次重复反射和吸收，光谱辐射力不服从普朗克定律，光谱吸收比与波长有关，辐射能在空间的分布不服从兰贝特定律，这都使辐射换热的计算更加复杂。

【复习题9-5】什么是一个表面的自身辐射、投入辐射及有效辐射？有效辐射的引入对于灰体表面系统辐射传热的计算有什么作用？答：由物体的内能转变而成的辐射能叫做自身辐射。

从外界投入到辐射表面的辐射能叫做投入辐射。

从一个辐射表面发出的辐射能（包括自身辐射和反射）叫做有效辐射。

引入有效辐射可避免实际物体辐射中出现的多次吸收和反射，从而简化计算。

【复习题9-6】对于温度已知的多表面系统，试总结求解每一表面净辐射传热量的基本步骤。

答：（1）画出等效的网络图；（2）列出节点的电流方程；（3）求解方程，得到各个节点电势；（4）确定每个表面的净辐射传热量。

第九章 传热过程分析和换热器计算在这一章里讨论几种典型的传热过程，如通过平壁、圆筒壁和肋壁的传热过程通过分析得出它们的计算公式。

由于换热器是工程上常用的热交换设备，其中的热交换过程都是一些典型的传热过程。

因此，在这里我们对一些简单的换热器进行热平衡分析，介绍它们的热计算方法，以此作为应用传热学知识的一个较为完整的实例。

9－1传热过程分析在实际的工业过程和日常生活中存在着的大量的热量传递过程常常不是以单一的热量传递方式出现，而多是以复合的或综合的方式出现。

在这些同时存在多种热量传递方式的热传递过程中，我们常常把传热过程和复合换热过程作为研究和讨论的重点。

对于前者，传热过程是定义为热流体通过固体壁面把热量传给冷流体的综合热量传递过程，在第一章中我们对通过大平壁的传热过程进行了简单的分析，并给出了计算传热量的公式 t kF Q ∆=， 9－1式中，Q 为冷热流体之间的传热热流量，W ；F 为传热面积，m 2；t ∆为热流体与冷流体间的某个平均温差，o C ；k 为传热系数，W/(⋅2m o C)。

在数值上，传热系数等于冷、热流体间温差t ∆=1 o C 、传热面积A =1 m 2时的热流量值，是一个表征传热过程强烈程度的物理量。

在这一章中我们除对通过平壁的传热过程进行较为详细的讨论之外，还要讨论通过圆筒壁的传热过程，通过肋壁的传热过程，以及在此基础上对一些简单的包含传热过程的换热器进行相应的热分析和热计算。

对于后者，复合换热是定义为在同一个换热表面上同时存在着两种以上的热量传递方式，如气体和固体壁面之间的热传递过程，就同时存在着固体壁面和气体之间的对流换热以及因气体为透明介质而发生的固体壁面和包围该固体壁面的物体之间的辐射换热，如果气体为有辐射性能的气体，那么还存在固体壁面和气体之间的辐射换热。

这样，固体壁面和它所处的环境之间就存在着一个复合换热过程。

下面我们来讨论一个典型的复合换热过程，即一个热表面在环境中的冷却过程，如图9－1所示。

第九章 辐射换热计算 第一节 黑表面间的辐射换热一、任意位置两非凹黑表面间的辐射换热1.黑表面间的辐射换热图9-1 任意位置两非凹黑表面的辐射换热122dA dA b1111d d cos d ΦI A θω-= E b1=πI b1； 2221cos d d rA θω=12212dA dA b1122cos cos d d d πΦE A A r θθ-=21212dA dA b2122cos cos d d d πΦE A A r θθ-=12122122212dA ,dA dA dA dA dA b1b2122cos cos d d d ()d d πΦΦΦE E A A r θθ--=-=- 1212122121,2dA ,dA b1b2122cos cos d ()d d πA A A A ΦΦE E A A r θθ==-⎰⎰⎰⎰ （9-1）2.角系数12121122b1122dA dA 12dA ,dA 22dA b11cos cos d d d cos cos πd d d πE A A Φr X A ΦE A r θθθθ-===12122121122dA dA 2dA A 12dA ,A 22dA dA d d cos cos d d d πA A ΦΦX A ΦΦr θθ--===⎰⎰12121211122dA dAA A121,2122A A1dcos cos1d dπA AA AΦΦX A AΦΦA rθθ--===⎰⎰⎰⎰（9-2a）212212AAA1,2ddπcoscos121212AArAΦΦXAA⎰⎰==-θθ（9-2b）21,212,1AXAX=（9-3）3.辐射空间热阻图9-2 辐射空间热阻21,2b2b112,1b2b12,1)()(AXEEAXEEΦ-=-=（9-4）b1b21,21,211E EΦX A-=Φ1,2=（E b1－E b2）A = σb（T14- T24）A二、封闭空腔诸黑表面间的辐射换热图9-3 多个黑表面组成的空腔图9-4 三个黑表面组成空腔的辐射网络图9-5 例9-1附图：,1,2,,1ni i i i n i j j ΦΦΦΦΦ==++⋅⋅⋅⋅⋅⋅=∑将上式除以i Φ，按角系数定义，可得,1,2,n ,11ni i i i j j X X X X ==++⋅⋅⋅⋅⋅⋅=∑（9-5）∑∑∑∑====-=-==nj nj i j i nj i j i i j i nj j i i A X E A X E A X E E ΦΦ11,bj 1,bi ,bj bi 1,)(∑=-=nj j i j i i A X E A E Φ1,bj bi （9-6）【例9-1】∑=-=311,b 1b11j j j j A X E A E Φ （a ）∑=-=312,b 2b22j j j j A X E A E Φ （b ）0313,b 3b33=-=∑=j j j j A X E A E Φ （c ）02,21,22,11,1====X X X X13,23,1==X X31,313,1A X A X =32,323,2A X A X =213,11,33,223/210.252A r X X X A r ππ==⨯==13,32,31,3=++X X X5.03,3=X033,3b323,2b213,1b13b3=---A X E A X E A X E A E4b b T E σ=2424143T T T +=T 3=415.6K 或者142.6℃1b11b11,11b22,12b33,1344b11b31,3111344311b 244()()()100100473415.61 5.67()()1801.0W 2100100b ΦE A E X A E X A E X A E A E X A A T T T T AC σπ=---=-=-⎡⎤=-⎢⎥⎣⎦⎡⎤=⨯⨯⨯-=⎢⎥⎣⎦【讨论】π411212121=+=+=∑A A A A A AR 4444b1b2121,2()π 5.67 4.73 3.13)1801.0W 4/π4b E E T T ΦRσ--===⨯⨯-=∑（第二节 灰表面间的辐射换热一、有效辐射图9-6 有效辐射示意图图9-7 辐射表面热阻1.有效辐射J 1=ε1E b1＋ρ1G 1=ε1E b1＋（1－α1）G 1 W/m 2（a ）2. 辐射表面热阻11b111111G E G J A Φαε-=-= W/m 2 （b ） 1111b11b111111)(1A J E J E A Φεεεε--=--= W （9-7）二、组成封闭腔的两灰表面间的辐射换热图9-8 两个灰表面组成封闭腔的辐射换热网络图9-9 空腔与内包壁面间的辐射换热22212,1111b2b12,1111A A X A E E Φεεεε-++--=W (9-8a ))11(1)11()(2212,112b 1b 12,1-++--=εεA A X E E A Φ 1,2112()W s b b X A E E ε=- （9-8b ）)11()11(1121,212,1s -+-+=εεεX X1.无限大平行灰平壁的辐射换热A 1=A 2=A ，且X 1,2=X 2,1=1，)(111)(4241b s 212b b12,1T T A E E A Φ-=-+-=σεεε W （9-9）1121s -+=εεε2.其中一个表面为平面或凸表面的辐射换热)11(1)(22112b 1b 12,1-+-=εεA A E E A Φ W (9-10)A 2 >>A 1，且ε2的数值较大Φ1,2=ε1 A 1（E b1-E b2）W （9-11）三、封闭空腔中诸灰表面间的辐射换热1.网络法求解图9-10三个灰表面组成封闭腔辐射换热网络图9-11 例9-4附图图9-12 例题9-5附图节点1013,11312,1121111b1=-+-+-A X J J A X J J A J E εε （a ）节点2 011123,22321,2212222b2=-+-+--A X J J A X J J A J E εε （b ）节点3 011132,33231,3313333b3=-+-+--A X J J A X J J A J E εε （c ）【例9-4】X 1,2= X 2,1=0.38X 1,3=X 2,3=1-X 1,2=1-0.38=0.62计算网络中的各热阻值：A 1=A 2=π⨯0.32=0.283m 21.14283.02.02.011111=⨯-＝－A εε m -23.5283.04.04.011222=⨯=-－A εε m -23.9283.038.01112,1=⨯=A X m -27.5283.062.011123,213,1=⨯==A X A X m -2流入每个节点的电流总和等于零07.53.91.141b3121b1=-+-+-J E J J J E 07.53.93.52b3212b2=-+-+-J E J J J E 202447731067.5484b1=⨯⨯==-T E b σW/m 235445001067.5484b2=⨯⨯==-T E b σW/m24593001067.5484b3=⨯⨯==-T E b σW/m 2J 1=5129 W/m 2 J 2=2760W/m 2b1111112024451291072W 114.1E J ΦA εε--===- b22222235442760148W 1 5.3E J ΦA εε--===-312()(1072148)1220W ΦΦΦ=-+=-+=-【例9-5】1.1411111=-=A R εεm -23.512222=-=A R εεm -23.9112,12,1==A X R m -27.5113,13,23,1===A X R R m -2E b1=20244W/m 2 E b2=3544W/m 2∑++++=23,23,12,11111R R R R R R =14.1+5.243.57.57.513.911=+++m -2b1b21,2202443544682W 24.5E E ΦR --===∑J 1=E b1－Φ1,2⨯R 1=20244－682⨯14.1=10627.8 W/m 2J 2=E b2＋Φ1,2⨯R 2=3544＋682⨯5.3=7185.6 W/m 2J 3=（J 1+J 2）/2=8893.2 W/m 2J 3=G 3=E b3=σ b T 341/41/4b3388893.2629K5.6710b E T σ-⎛⎫⎛⎫=== ⎪⎪⨯⎝⎭⎝⎭2. 值解法图9-13 例9-6（a ）（b ）附图及其辐射换热网络∑==ni i j i i j j A X J G A 1,j j εα=∑=-+=ni i j i i j j j j j j A X J A E A J 1,b )1(εε（9-12）∑∑===ni i j i j n i i j i i X J A A X J 1,1,b ,1(1)nj j j j i j i i J E J X εε==+-∑（9-13）4b 1,11j j j j jni i j i T J X J σεεε⎥⎥⎦⎤⎢⎢⎣⎡-=--∑=（9-14）4111,121,231,31,b 1114212,122,232,32,b 2221,12,231()()111()()11n n n n n n n J X J X J X J X T J X J X J X J X T J X J X J X εσεεεσεε-+++⋅⋅⋅+=--+-++⋅⋅⋅+=--⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅++4,3,b 1()()11n n n n n n n J X T εσεε⎫⎪⎪⎪⎪⎬⎪⎪⎪+⋅⋅⋅+-=⎪--⎭ （9-15）ii i i i i A J E Φεε--=1b i =1，2，…n （9-16）【例9-6】1,11,21,31,400.150.540.31X X X X ====、、、；2,12,22,32,40.2500.500.25X X X X ====、、、；3,13,23,33,40.270.140.320.27X X X X ====、、、；4,14,24,34,40.310.150.540X X X X ====、、、；4432198.267.5931.054.015.010⨯⨯=---J J J J 4432183.267.5425.05.0525.0⨯⨯=--+-J J J J4432186.267.5427.068.414.027.0⨯⨯=-+--J J J J 4432184.267.55.15.254.015.031.0⨯⨯=+---J J J JJ 1=440.45 W/m 2； J 2=370.28 W/m 2； J 3=382.69 W/m 2 ; J 4=380.80 W/m 2。

第9章 辐射传热的计算课堂讲解课后作业【9-6】试用简捷方法确定本题附图中的角系数X 1,2。

【解】 (1) 由于121=X ，1,222,11X A X A =0.42443424321211,222,1==⨯⨯⨯===ππl R l R A A A X A X(2) 由于121=X ，1,222,11X A X A =0.5212221211,222,1=====R R A A A X A X ππ (3) 根据(2)的结论，由于对称性125.00.5412,1=⨯=X(4) 假设球的顶部有一块无限大的平板存在，由于对称性0.52,1=X【9-8】已知：如图a 、b 。

求：角系数。

【解】(a) A,2A B A,A 1,21B 1,12B A,1A 1X A X A X A X A X A +++=+++由于对称性，则()1,21B 1,11,21B 1,12B A,1A 1222X A X A X A X A X A +=+=+++。

1A 12A A =+ ，1,2B 1,2B A,1X X X +=∴++B 1,2B A,11,2X X X -=++X =1，Y =2175.01,2=X(b) 扩充图(b)，得1'由扩充图可知，2.021,='X ，由于对称性，可得：05.042.04121,1,2==='X X 1,222,11X A X A =2.005.041,21211,222,1=⨯===X A A A X A X【9-18】一管状电加热器内表面温度为900K 、ε=1，试计算从加热表面投入到圆盘上的总辐射能（见附图）。

【解】表面2发出而落到表面1上的辐射能应为2,11b 1X E A =Φ； 按角系数的对称性，1,222,11X A X A =；做虚拟表面3及4，则可有4,21,23,2X X X +=，即4,23,21,2X X X -=，其中3,2X ，4,2X 为两平行圆盘间辐射角系数。
