高二物理交流电考试试卷(粤教)

高二物理交流电图象试题答案及解析1.如图是某交流发电机输出的交变电压的图像，根据图像可以判定此交变电压（）A．频率为5HzB．周期为0.1sC．将标有“12V、3W”的灯泡接在此交变电流上，灯泡可以正常发光D．t=0.05s时刻，发电机的线圈刚好转至中性面【答案】A【解析】试题解析：由图像可知，正弦交流电的周期为0.2s，故B不对，根据周期与频率的关系可知，其频率为f==5Hz，故A是正确的；由于交流电的最大值为12V，故其有效值小于12V，则将标有“12V、3W”的灯泡接在此交变电流上，灯泡不能正常发光，C是不对的；t=0.05s时刻，电压的瞬时值最大，故此时线圈平面与磁感线平行，此时线圈的平面不是中性面，故D不对。

【考点】交变电流的周期、频率、有效值与瞬时值。

2.下列图所示属于交流电的是【答案】C【解析】交流电是指大小和方向都发生周期性变化的电流，它在一个周期内的运行平均值为零，所以选项C正确。

【考点】交流电的概念。

3.如图所示，图线a是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，所产生正弦交流电的图象如图线b所示，以下关于这两个正弦交流电的说法正确的是( ) A．在图中t = 0时刻穿过线圈的磁通量均为零B．线圈先后两次转速之比为3:2C．交流电a的有效值为VD．交流电b的最大值为8V【答案】 CD【解析】根据交流电的图象可知，在t＝0时，交流电压的瞬时值为0，线圈平面位于中性面，根据法拉第电磁感应定律可知，此时穿过线圈的磁通变化率为0，穿过线圈的磁通量应为最大，故选项A错误；两图线的周期之比为：Ta ∶Tb＝4∶3，根据转速与周期的关系可知，线圈先后两次转速之比为na ∶nb＝Tb∶Ta＝3∶4，故选项B错误；交流电a的峰值为Ema＝6V，因此其有效值为：E＝＝V，故选项C正确，根据正弦式交变电流瞬时值的表达式e＝NBSωsinωt可知，交流电a和b的峰值之比为：Ema ∶Emb＝ωa∶ωb＝Tb∶Ta＝3∶4，所以Emb＝8V，故选项D正确。

高二物理交流电试题答案及解析1.图是一正弦交变式电流的电压图象。

则此正弦交变式电流的频率和电压的有效值分别为A．50Hz，220V B．50Hz，220V C．0.5Hz，220V D．0.5Hz，220V【答案】A【解析】由波形图可知周期为0.02s，频率为1/T=50Hz，峰值为220，有效值为220V，A 对；2.在磁感应强度为B的匀强磁场中，一个面积为S的矩形线圈匀速转动时所产生的交流电电压随时间变化的波形如图所示，线圈与一阻值R＝9 Ω的电阻串联在一起，线圈的电阻为1 Ω.则() A．通过电阻R的电流瞬时值表达式为i＝10sin 200πt(A)B．电阻R两端的电压有效值为90 VC．1 s内电阻R上产生的热量为450 JD．图中t＝1×10-2 s时，线圈位于中性面【答案】CD【解析】由电压瞬时值表达式公式可知，电压峰值为100V，周期为0.02s，角速度为100πrad/s，电压瞬时值表达式为100sin100πt，电流表达式为10 sin100πt ，A错；电流有效值为A，电阻R两端的电压有效值为V，B错；由焦耳热功率公式可知C对；图中t＝1×10-2 s时，电动势最小，磁通量最大，线圈位于中性面，D对；3.两只相同的电阻，分别通以正弦形的交流电和方波形的交流电。

两种交流电流的最大值相等，如图所示。

在正弦形交流电的一个周期内，正弦形的交流电在电阻上产生的焦耳热Q1与方波形交流电在电阻上产生的焦耳热Q2之比Q1/Q2等于()A．3∶1B．1∶2C．2∶1D．4∶3【答案】B【解析】本题考查的是正弦波与方波的区别，由图正弦波有效值为，而方波的有效值为I，在电阻上产生的焦耳热之比Q1/Q2等于1:2；B正确；4.矩形线框在匀强磁场内绕垂直于磁场的轴匀速转动的过程中，线框输出的交流电电压随时间变化的图象如图所示，由图可知( )A ．当t ＝2s 时，线圈平面与中性面垂直B ．该交流电的频率为25HzC ．该交流电的电压的有效值为100VD ．若将该交流电压加在阻值R ＝100Ω的电阻两端，则电阻消耗的功率为50W【答案】BD【解析】本题考查的是交流电的问题，由图当t ＝2s 时，电压为零，线圈平面与中性面平行；周期为0.04s ，频率为25Hz ，该交流电的电压的有效值为V; 若将该交流电压加在阻值R ＝100Ω的电阻两端，则电阻消耗的功率为50W,B 、D 正确；5. 如图所示，在匀强磁场中有一个矩形单匝线圈ABCD ，AB 边与磁场垂直，MN 边始终与金属滑环K 相连，PQ 边始终与金属滑环L 相连．金属滑环L 、交流电流表A 、定值电阻R 、金属滑环K 通过导线串联．使矩形线圈以恒定角速度绕过BC 、AD 中点的轴旋转．下列说法中正确的是( )A ．交流电流表A 的示数随时间按余弦规律变化B ．线圈转动的角速度越大，交流电流表A 的示数越小C ．线圈平面与磁场平行时，流经定值电阻R 的电流瞬时值最大D ．线圈转动的角速度增加为原来的两倍，则流经定值电阻R 的电流的有效值也变为原来的两倍 【答案】CD【解析】交流电流表的示数为交流电的有效值，所以A 错误。

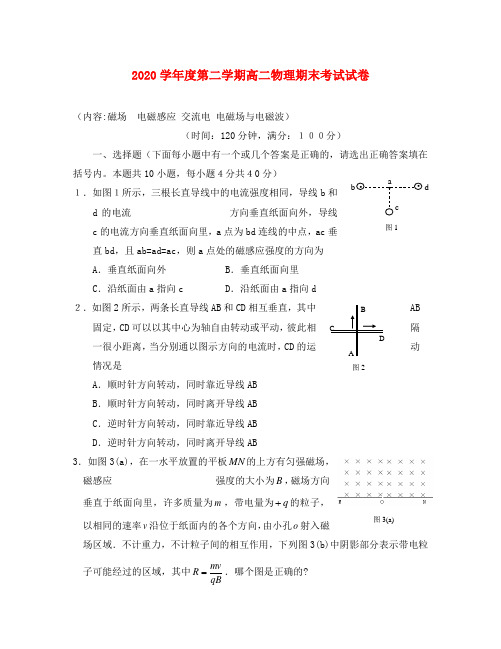

2020学年度第二学期高二物理期末考试试卷（内容:磁场 电磁感应 交流电 电磁场与电磁波）（时间：120分钟，满分：１００分）一、选择题（下面每小题中有一个或几个答案是正确的，请选出正确答案填在括号内。

本题共10小题，每小题４分共４0分）１．如图１所示，三根长直导线中的电流强度相同，导线b 和d 的电流 方向垂直纸面向外，导线c 的电流方向垂直纸面向里，a 点为bd 连线的中点，ac 垂直bd ，且ab=ad=ac ，则a 点处的磁感应强度的方向为A ．垂直纸面向外B ．垂直纸面向里C ．沿纸面由a 指向cD ．沿纸面由a 指向d２．如图2所示，两条长直导线AB 和CD 相互垂直，其中AB 固定，CD 可以以其中心为轴自由转动或平动，彼此相隔一很小距离，当分别通以图示方向的电流时，CD 的运动情况是A ．顺时针方向转动，同时靠近导线ABB ．顺时针方向转动，同时离开导线ABC ．逆时针方向转动，同时靠近导线ABD ．逆时针方向转动，同时离开导线AB3．如图3(a)，在一水平放置的平板MN 的上方有匀强磁场，磁感应 强度的大小为B ，磁场方向垂直于纸面向里，许多质量为m ，带电量为q +的粒子，以相同的速率v 沿位于纸面内的各个方向，由小孔o 射入磁场区域．不计重力，不计粒子间的相互作用，下列图3(b)中阴影部分表示带电粒子可能经过的区域，其中qB mv R =．哪个图是正确的? a · · · b d c 图1 B D C A 图2 图3(a)４．图4中两平行虚线之间存在匀强磁场，虚线间的距离为l ，磁场方向垂直纸面向里，abcd 是位于纸面内的梯形线圈，ad 与bc 间的距离也为l ．0=t 时刻，bc边与磁场区域边界重合（如图）．现令线圈以恒定的速度v 沿垂直于磁场区域边界的方向穿过磁场区域．取a d c b a →→→→的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流Ｉ随着时间t 变化的可能是图５．如图5左所示是某种型号的电热毯的电路图，电热毯接在交变电源上，通过装置 P 使加在电热丝上的电压的波形如图5右所示.此时接在电热丝两端的交流电压表的读数为A ．110VB ．156VC ．220VD ．311V6．在变电站里，经常要用交流电表去监测电网上的强电流，所用的器材叫电流互感器.如图6所示的四个图中，能正确反应其工作原理的是图6图4图5７．如图7所示，长L 1宽L 2的矩形线圈电阻为R ，处于磁感应强度为B 的匀强磁场边缘，线圈与磁感线垂直．将线圈以向右的速度v 匀速拉出磁场，则Ａ．拉力F 大小为R V L B 212 Ｂ．拉力做的功为R V L L B 2212 Ｃ．线圈中产生的电热R V L L B 1222 Ｄ．通过线圈某一截面的电荷量RL BL 21= ８．质量为m ，带电量为q +的小球套在水平固定且足够长的绝缘杆 上，如图8所示，整个装置处于磁感应强度为B ，方向垂直向纸里的 匀强磁场中．现给球一个水平向右的瞬时冲量I 使其开始运动，则球运动克服摩擦力所做的功（不计空气阻力）不可能的是Ａ．m I 22 Ｂ．0 Ｃ．)(2122232B q g m m I - Ｄ．m I 2 ９． 关于电磁场和电磁波，下列叙述中正确的是A ．均匀变化的电场在它周围空间产生均匀变化的磁场B ．电磁波和机械波一样依赖于介质传播C ．电磁波中每一处的电场强度和磁感强度总是互相垂直，且与波的传播方向垂直D ．只要空间某个区域有振荡的电场或磁场，就能产生电磁波１０．如图9所示，半径为 r 且水平放置的光滑绝缘的环形管道内，有一个电荷量为 e ，质量为 m 的电子．此装置放在匀强磁场中，其磁感应强度随时间变化的关系式a b图8图7 0图9为kt B B +=0 (0>k )．根据麦克斯韦电磁场理论，均匀变化的磁场将产生稳定的电场，该感应电场对电子将有沿圆环切线方向的作用力，使其得到加速．设t=0时刻电子的初速度大小为0v ，方向顺时针，从此开始后运动一周后的磁感应强度为1B ，则此时电子的速度大小为 A.m reB 1 B.m ke r v 2202⋅+π C.m reB 0 D.m ke r v 2202⋅-π二、填空题（共４小题，每小题４分共１６分）１１．电磁炮是利用电磁发射技术制成的一种先进的动能杀伤武器,具有速度快,命中率高,发射成本低,减少污染等优点,是21世纪的一种理想兵器,它的主要原理如图10所示,1982年澳大利亚国立大学制成了能把 2.2g 的弹体加速到s km /10的电磁炮(常规炮弹约为s km /2),若轨道宽m 2,长m 100,通过的电流恒为A 10,则轨道间所加的匀强磁场=B ________T ,磁场力的最大功率W P ______=(轨道摩擦力不计)１２．一个电子在匀强磁场中，以一个固定的正电荷为圆心，在一个圆轨道上匀速转动，磁场方向垂直于它的轨道平面．电子受电场力大小恰是磁场力的3倍．已知电子质量为m ，电量为e ，磁感强度为B ，则电子运动的角速度可能为________.１３．如图11有一只定值电阻接在一个交变电源上，通 过电阻的电流为 I .若将它通过一台理想变压器接在这个交变电源上，测得变压器的初级线圈中的电流为 I /4 ，那么这时通过该定值电阻的电流为 _________.１４．电磁波遇到某些障碍物会发生反射，雷达就是根据这一原理制成的，某雷达站正在观察一飞机飞行，若飞机正向雷达站飞来，某一时刻雷达第一次发出电磁波到接收到反射波历时 200 微秒，第二次发出电磁波到接收到反射波历时 186 微秒，第一次发射到第二次发射的时间差为 4 秒钟，则飞机的飞行速度为__________ 米／秒．三、实验题（共２小题，共１２分，写出必要的做题步骤，计算过程和单位．每小题５分．） 图10图11１５．人们常常用充气泵为鱼缸内的水补充氧气，如图１2是一种利用电磁原理制作的充气泵的结构示意图。

综合检查一、单项选择题 (此题共 10 小题，每题 4 分，共 40 分．在每题给出的四个选项中，只有一个选项正确 )1．以下对于沟通电的说法中正确的选项是 ( )A ．沟通电器设施上所标的电压和电流值是沟通电的峰值B ．用沟通电流表和电压表测定的读数值是沟通电的刹时价C ．给定的沟通数值，在没有特别说明的状况下是指有效值D ．跟交变电流有相同的热效应的直流电的数值是沟通电的均匀值分析： 选 C.对于交变电流，在没有特别说明的状况下是指有效值，沟通电流表和电压 表的读数值是沟通电的有效值，沟通电器的铭牌上所标的电压和电流也是有效值，所以A 、B 、 D 错误，C 正确．2．如图 3－5 是沟通发电机的表示图， 图甲到图丁分别表示线圈转动过程中的四个地点， 此中甲、丙中的线圈与磁场方向垂直，乙、丁中线圈与磁场方向平行， 则在线圈转动的过程 中直流电流表有示数的地点是 ( )图 3－ 5A ．甲、丙B ．乙、丁C ．甲、乙D ．丙、丁分析： 选 B. 线圈转动中感觉电流时辰在变化，位于中性面地点时磁通量最大，但感觉 电流最小，等于零．位于与中性面垂直地点时，磁通量最小，但感觉电流最大，应选 B. 3．图 3－ 6 中的四幅图是沟通电的图象， 此中能正确反应我国居民平时生活所用沟通电的是 ( )图 3－ 6分析： 选 C. 我国居民用电是有效值为U ＝ 220 V ，频次为 50 Hz 的正弦沟通电，故其最大值为 U ＝ 2 U ＝ 311 V ，周期为 T ＝ 1＝ 0.02 s ，选项 C 正确．m f4．如图 3－ 7 所示，有一矩形线圈 abcd 在匀强磁场中分别绕轴 O 1O 1′和中轴 O 2O 2′ 以相同的角速度匀速转动， 那么此线圈在以 O 1O 1′和 O 2O 2′分别为轴旋转到线圈平面与磁 感线平行时，可产生的感觉电流之比为 ( )图 3－ 7A ． 1∶ 2B ． 2∶1C ．1∶ 4D ． 1∶1分析： 选 D.矩形线圈在匀强磁场中匀速转动时产生的最大感觉电动势 E m ＝ NBS ω ，与转轴地点没关，故在题中两种状况下转动一周时，产生的感觉电流是相等的，故D 项正确．5．一个电热器接在 10 V 的直流电源上，耗费的功率是 P ，当把它接到一正弦波形沟通电源上时，耗费的功率是 P/4，则该沟通电源的电压的最大值是( )A ． 5 VB ． 7.07 VC ．10 VD ． 14.14 V10 2U2分析： 选 B. 由电流的热效应算出有效值：R ＝ 4× R ，得有效值为 5 V ，则最大值为：5× 2 V ≈7.07 V.6．某沟通电电压为 u ＝ 10 2sin314t(V) ，则 ( )A ．击穿电压为 10 V 的电容器能直接接在此电源上B ．把电磁打点计时器接在此电源上，打点周期为 0.01 sC ．把额定电压为 10 V 的小灯泡直接接在此电源上，小灯泡将被烧坏D ．把额定电压为 10 V 的小灯泡直接接在此电源上，小灯泡能正常发光 分析： 选 D. 从交变电压的最大值可知，该交变电压的有效值为 10 V ，小灯泡可接在该电源上，并且能正常发光，击穿电压为10 V 的电容器不可以接在该电源上，由于电容器的击 穿电压为最大值，因而可知选项 D 正确，选项 A 、 C 均错误；从刹时价方程能够读出 ω＝ 314＝ 100 π，得该交变电源的周期为 0.02 s ，选项 B 错误．17． (2011 年杭州高二检测 )交变电压的刹时价为 u ＝U m sin100 t(V)π ，当 t ＝ 600 s 时， u＝5 2 V ，则从电压表上看到的读数为 ( )A. 2 VB ． 5 2 VC ．10 2 VD ．10 V分析：选 D. 将 t ＝ 1s 及 u ＝5 2 V 代入 u ＝ U m sin100 t(V)π ，能够求得最大值 U m ＝ 10 2600V ，有效值为 10 V ，电压表的读数为有效值，故 D 对．8．矩形线圈在匀强磁场中匀速转动，从中性面开始转动 180 °的过程中，均匀感觉电动 势和最大感觉电动势之比为 ( ) A ． π /2 B ． 2/ πC ．2πD ． π分析： 选 B.设矩形线圈面积为 S ，匀速转动角速度为 ω，磁感觉强度为 B ，则转动 180°E ＝ 2BS ω，转动 180°的过程中最大感觉电动势为 E m ＝ BS ω.故 E 2， 的过程中均匀电动势＝ πE m π 选项 B 正确．9．“二分频”音箱有两个不一样口径的扬声器，它们的固有频次分别处于高音、低音频 段，分别称为高音扬声器和低音扬声器， 音箱要将扩音器送来的含不一样频次的混淆音频电流 按高、 低频段分别出来， 送往相应的扬声器， 以便使电流所携带的音频信息按原比率复原成 高、低频的机械振动．图3－ 8 为音箱的电路图，高、低频混淆电流由a 、b 输入， L 1 和 L 2是线圈， C 1 和 C 2 是电容器，则 ()图 3－ 8A ．甲扬声器是高音扬声器B ．C 2 的作用是阻挡高频电流经过乙扬声器 C ．L 1 的作用是阻挡低频电流经过甲扬声器D ． L 2 的作用是减弱乙扬声器的低频电流分析： 选 D. 电路中的电感和电容作用能够简单归纳为：电感是通直流、阻沟通，通低 频、阻高频；电容是通沟通、隔直流，通高频、阻低频．10． (2011 年莆田高二检测 )三个相同的电阻，分别经过如图变电流，三个图中的 I 0 和周期 T 相同．以下说法中正确的选项是 (3－ 9)甲、乙、丙所示的交图 3－ 9A ．在相同时间内三个电阻发热量相等B ．在相同时间内，甲、乙发热量相等，是丙发热量的 2 倍C ．在相同时间内，甲、丙发热量相等，是乙发热量的 1/2D ．在相同时间内，乙发热量最大，甲次之，丙的发热量最小分析：选 C.甲图象电流的有效值为 1I 0，丙图象依据电流有 I 0，乙图象电流的有效值为22 T 2 RT ，解得电流有效值 10，依据焦耳定律相同时间内产生热量 效值的定义有： I 0R ＝ I I ＝ I2 2之比等于有效值的平方比， Q 1∶ Q 2∶Q 3＝ 1∶ 2∶ 1， C 对．二、填空题 (此题共 2 小题，每题 6 分，共 12 分．按题目要求作答 )11．有一个电子元件，当它两头的电压的刹时价高于e ＝ 110 2 V 时则导电，低于 e ＝110 2 V 时不导电， 若把这个电子元件接到 220 V 、50 Hz 的正弦沟通电的两头， 则它在 1 s 内导电 ________次，每个周期内的导电时间为 ________．分析： 由题意知，加在电子元件两头电压随时间变化的图象如下图，表达式为u ＝ 220 2sin ωt1此中 ω＝2πf ，f ＝ 50 Hz ，T ＝ ＝ 0.02 s ，得 u ＝220 2sin100 πt把 u ′＝ 110 2 V 代入上述表达式获得 t 1＝ 1 s ， t 2＝ 5s600 600 所以每个周期内的导电时间为t ＝2(t 2－ t 1)＝ 4 s ＝1s.300 75n ＝ 2 t＝ 100.由所画的 u － t 图象知，一个周期内导电两次，所以1 s 内导电的次数为T答案： 100175s12．如图 3－10 所示， 为某交变电动势随时间变化的图象， 从图象中可知交变电动势的 峰值为 ________ V ．周期 T 是 ________s ，交变电动势变化最快的时辰是 ________，穿过产生此电动势的线圈的磁通量变化最快的时辰是________，若此沟通线圈共 100 匝，则穿过此 线圈的最大磁通量是 ________Wb.图 3－ 10分析： 由图象可知周期为 0.02 s ，最大电动势为 310 V ，图象的斜率表示电动势变化的快慢，变化最快时辰应当是nT/2，依据法拉第电磁感觉定律电动势最大的时辰应当是磁通 量变化最快的时辰，是 (2n ＋ 1)T/4，由最大值公式能够求出最大磁通量，则E m ＝ nBS ω＝ n Φm ωΦm ＝E m＝ 310 Wb ＝ 31Wb.n ω 100× 100 π 1000 π答案： 看法析三、计算题 (此题共 4 小题，共 48 分．解答时应写出必需的文字说明、方程式和重要的演算步骤， 只写出最后答案的不可以得分， 有数值计算的题， 答案中一定明确写出数值和单位 ) 13．(10 分 )(2011 年泉州高二检测 )一个面积为 S 的矩形线圈在匀强磁场中以一边为轴匀 速转动，磁场方向与转轴垂直．线圈中感觉电动势 e 与时间 电动势最大值和周期可由图中读出，则磁感觉强度是多少？当 t 的关系如图 3－ 11 所示，感觉Tt ＝12时，线圈平面与磁感线 的夹角等于多少？图 3－ 11分析： 从题图中能够看出，当 t ＝ 0 时， e ＝ E m .此时线圈平面与磁感线的夹角为 0°，也就是线圈平面与磁感线平行，所以2π E m T .当 t ＝ T时，线圈转 E m ＝ NB ωS＝ NBS ，N ＝ 1，B ＝2πS 12 2πTπ过角度为 ωt＝ × T＝ ＝ 30°.此时线圈平面与磁感线夹角为30°.T12 6答案： E m T 30°2πS14． (10 分 )(2011 年济南高二检测 ) 如图 3－ 12 所示，单匝线圈在匀强磁场中绕 OO ′轴从图示地点开始匀速转动，已知从图示地点转动 π10 V ，求：时，线圈中感觉电动势大小为 6图 3－ 12(1)交变电动势的峰值；π(2)线圈从图示地点转动 2的过程中，交变电动势的均匀值．分析： (1)交变电动势的刹时价为π e ＝E m sin ωt V ，将 ωt＝ ，e ＝ 10 V 代入上式，有 10 V6π＝E m sin ，解得 E m ＝ 20 V.6(2)线圈从图示地点转过πΔΦ＝ BS ，经历的时间t ＝ π，2 的过程中，磁通量的变化量为2ω此过程中交变电动势的均匀值：e ＝ ΔΦ 2B ωS 2 2＝ π ＝ ·E m ＝ × 20 V ＝ 12.7 V.t π π答案： (1)20 V (2)12.7 V15．(14 分 )(2011 年三明市高二检测 )如图 3－ 13 所示， N ＝ 50 匝的矩形线圈 abcd ，边长 ab ＝ 20 cm ， ad ＝25 cm ，放在磁感觉强度 B ＝ 0.4 T 的匀强磁场中，外力使线圈绕垂直于磁感线且经过线圈中线的 OO ′轴以 n ＝ 3000 r/min 的转速匀速转动，线圈电阻 r ＝ 1 Ω，外电 路电阻 R ＝ 9 Ω， t ＝ 0 时，线圈平面与磁感线平行，ab 边正转出纸外、 cd 边转入纸里．图 3－ 13(1)在图中标出 t ＝ 0 时感觉电流的方向； (2)写出线圈感觉电动势的刹时表达式；(3)从图示地点转过 90°过程中流过电阻 R 的电荷量是多大？分析：(1) 依据 ab 、cd 切割磁感线， 由右手定章可得线圈中感觉电流方向 a → d → c →b → a.(2)线圈的角速度ω＝ 2πn ＝2× π× 3000 rad/s60 ＝ 100π rad/s.设 ab 边在 t ＝ 0 时辰速度为 v ab ，图示地点的感觉电动势最大，其大小为 E m ＝ 2NB ab ·v ab＝ NB ab ·ad ·ω ＝ 50××××100π V＝ 314 V ，电动势的刹时表达式为： e ＝ 314cos100πt V.(3)q ＝ I t.从 t ＝ 0 起转过 90°的过程中， t 时间内流过 R 的电荷量N ΔΦ NBSq ＝ t R ＋ r t ＝R ＋ r＝50×××0.25 C1＋ 9＝ 0.1 C.答案： 看法析16．(14 分 )如图 3－ 14 所示，矩形闭合金属线圈 abcd 的边长分别为l 1 和 l 2，电阻为 边是固定转动轴，它恰位于有界匀强磁场的界限处，磁感觉强度大小为B.某时辰线圈地点 如下图，磁感线垂直纸面，方向向里．线圈绕固定转动轴匀速转动，角速度大小为 ω，从 图示地点开始计时，规定电流沿adcb 方向的流动为正方向．图 3－ 14(1)在直角坐标系中画出线圈内感觉电流随时间变化的关系图象 (画出两个周期 )；(2)求此感觉电流的有效值．分析： (1)假如在题图所示的右半部地区里也有磁感觉强度为 B 的匀强磁场，则线圈在绕 ab 轴匀速转动时，线圈中将产生正弦沟通电，并且是从中性面开始计时的．此刻的状况恰幸亏半个周期内没有感觉电流，所以依据正弦沟通电的图象画出如下图的曲线．(2)此感觉电流的最大值 I m ＝ E mE m ＝ Bl 1l 2 ω，所以 I m ＝ Bl 1l 2ω ，感觉电动势的最大值 R .则T 3 R 1 1 2 T电流在 I ＝ 2 RT ，～ T 时间内的有效值为 I m .( I m ) R ·＝ I4422 2即 1B 2l 12l 22ω2T 2Bl 1 l 2ω2 2·R ·＝ I RT ，故 I ＝ 2R .R 2 (2)Bl 1l 2ω 答案： (1)看法析2R。

高二物理交流电的产生试题答案及解析1.一矩形线圈在匀强磁场中匀速转动，产生的交变电流电动势（V），则（）A．交流电的电动势峰值是VB．交流电的电动势有效值是220VC．当t＝0时，线圈平面恰好与中性面重合D．当s时，e值为110V【答案】ABC=V，A选项【解析】由交变电流电动势（V）知，交流电的电动势峰值是Em正确；交流电的电动势有效值=220V，故B选项正确；当t＝0时，e=0，故线圈平面恰好与中性面重合，C选项正确；由于线圈的角速度位置，当s时，e值不可求，故D选项错误。

【考点】交变电流的瞬时值、峰值、有效值的关系中性面2.矩形线圈在匀强磁场中匀速转动产生的电动势如图示，则（）A．t时刻线圈通过中性面B．t时刻线圈中磁通量最大C．t时刻线圈中磁通量变化率最小D．矩形线圈在匀强磁场中匀速转动一周的平均电流为零【答案】 ACD【解析】试题分析:t1时刻感应电动势为零，磁通量最大，此时线圈通过中性面．故A正确；t2时刻感应电动势最大，线圈平面与中性面垂直，磁通量为零．故B错误．t3时刻线圈通过中性面，感应电动势为零，磁通量变化率为零，故C正确；【考点】交流发电机原理3.图甲是小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场，A为交流电流表。

线圈绕垂直于磁场方向的水平轴OO’沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图像如图乙所示，正确的是A．电流表的示数为10AB．0.01s时线圈平面与磁场方向平行C．线圈转动的角速度为50πrad/sD．0.02s时电阻R中电流的方向自右向左【解析】由图乙可知交流电电流的最大值是I=10A，则有效值为：I==10A；由于电流表m的示数为有效值，故示数I=10A，A正确；0.01s时线圈中的感应电流达到最大，感应电动势最大，则穿过线圈的磁通量变化最快，磁通量为0，故线圈平面与磁场方向平行，B正确；由图乙知，交变电流的周期为0.02s，角速度ω=="100π" rad/s，C错误；由楞次定律可判断出0.02s时流过电阻的电流方向自左向右，D错误。

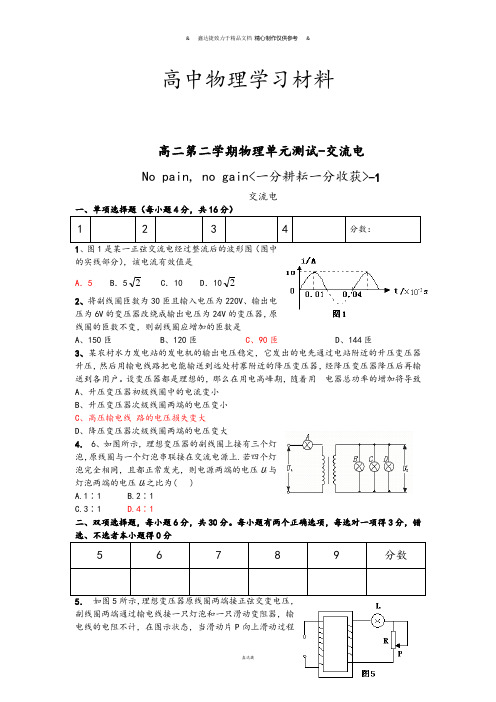

高中物理学习材料高二第二学期物理单元测试-交流电No pain, no gain<一分耕耘一分收获>-1交流电1 2 3 4 分数：的实线部分），该电流有效值是A．5 B．52 C．10 D．1022、将副线圈匝数为30匝且输入电压为220V、输出电压为6V的变压器改绕成输出电压为24V的变压器，原线圈的匝数不变，则副线圈应增加的匝数是A、150匝B、120匝C、90匝D、144匝3、某农村水力发电站的发电机的输出电压稳定，它发出的电先通过电站附近的升压变压器升压，然后用输电线路把电能输送到远处村寨附近的降压变压器，经降压变压器降压后再输送到各用户。

设变压器都是理想的，那么在用电高峰期，随着用电器总功率的增加将导致A、升压变压器初级线圈中的电流变小B、升压变压器次级线圈两端的电压变小C、高压输电线路的电压损失变大D、降压变压器次级线圈两端的电压变大4．6、如图所示，理想变压器的副线圈上接有三个灯泡，原线圈与一个灯泡串联接在交流电源上.若四个灯泡完全相同，且都正常发光，则电源两端的电压U1与灯泡两端的电压U2之比为( )A.1∶1B.2∶1C.3∶1D.4∶1二、双项选择题，每小题6分，共30分。

每小题有两个正确选项，每选对一项得3分，错选、不选者本小题得0分5 6 7 8 9 分数5．如图5所示，理想变压器原线圈两端接正弦交变电压，副线圈两端通过输电线接一只灯泡和一只滑动变阻器，输电线的电阻不计，在图示状态，当滑动片P向上滑动过程中，下列判断正确的是A、灯泡变亮B、流过滑动变阻器的电流变小C、流过变压器原线圈的电流变小D、滑动变阻器上得到的功率变大6.远距离输送交流电都采用高压输电.我国正在研究用比330 kV高得多的电压进行输电.采用高压输电的优点是( )A.可节省输电线的材料B.可根据需要调节交流电的频率C.可减少输电线上的能量损失D.可加快输电的速度7．一矩形线圈在匀强磁场中匀速转动产生的交变电动势图象如图2所示，则A、交变电流的频率是4πHzB、当t=0时线圈平面与磁感线垂直C、当t=0.5s时，e有最大值D、交流电的周期是0.5s8．一只低压教学电源输出的交变电压瞬时值U=102sin314t(V)，关于该电源的规格和使用，以下说法正确的是A.这只电源可以使"10V2W"的灯泡正常发光B.这只电源的交变电压的周期是314sC.这只电源在t=0.01s时电压达到最大值D.“10V2μF”电容器不能接在这只电源上答案：AD9.如图所示，在绕制变压器时，某人将两个线圈绕在图示变压器铁芯的左右两个臂上，当通以交流电时，每个线圈产生的磁通量都只有一半通过另一个线圈，另一半通过中间臂，已知线圈1、2的匝数比n1：n2=2：1，在不接负载的情况下A.当线圈1输入电压220V时，线圈2输出电压为110VB.当线圈1输入电压440V时，线圈2输出电压为110VC.当线圈2输入电压110V时，线圈1输出电压为220VD.当线圈2输入电压220V时，线圈1输出电压为220V答案：BD三、非选择题10．一理想变压器，原线圈匝数n1=1100匝，接在电压220 V的交流电源上，当它对11只并联的“36 V，60 W”灯泡供电时，灯泡正常发光，由此可知该变压器匝数n2=_____，通过原线圈的电流I1=_____。

高中物理学习资料金戈铁骑整理制作2007—2008 学年度第一学期期末考试高二物理（选修3—2）试题（时间： 90 分钟满分 150 分）一、单项选择题：（此题共10小题，每题 4 分，共 40 分）1、在右图中， N、S 两极间有闭合电路的一段导体在做切割磁力线运动，此中 C 导体垂直纸面向里运动， D 导体垂直纸面向外运动，则表示正确的是()2、对于感觉电动势大小的以下说法中，正确的是()A．线圈中磁通量变化越大，线圈中产生的感觉电动势必定大B．线圈中磁通量越大，线圈中的感觉电动势必定越大C．线圈放在磁感觉强度越强的地方，产生感觉电动势越大D．线圈中磁通量变化越快，产生的感觉电动势越大3、沟通发电机在工作时的电动势为esin t，若将其电枢的转速提升 1 倍，其余条件不变，则其电动势变成 ()A ．0sint tC．0sin 2 t D． 2ε0sin2ωt B． 20 sin224、变压器的铁芯是利用簿硅钢片叠压而成的，而不是采纳一整块硅钢，目的是（）A．增大涡流，提升变压器的效率B．减小涡流，提升变压器的效率C．增大铁芯的电阻，以产生更多的热量D．增大铁芯的电阻，以减小发热量５、如下图，该图是一正弦式沟通电的电压随时间变化的图象，以下说法不正确的是（）A ．它的频次是 50H Z u/v图４Ｂ．电压的有效值为311V311－ 2Ｃ．电压的周期是012t/10sＤ．电压的刹时表达式是 u=311 sin314t v－ 3116、将输入电压为220V、输出电压为6V 的理想变压器改绕成输出电压为24V 的变压器，若原线圈匝数保持不变，副线圈原有30 匝，则副线圈应增添的匝数为（）A．90 匝B． 120 匝C．144匝D．150匝7、如图， R1为定值电阻， R2为负温度系数的热敏电阻，L 为小灯泡，当温度降低时（）A ． R1两头的电压增大B．电流表的示数增大A R1 C．小灯泡变亮D．小灯泡变暗R2L8、下边属于电磁感觉现象的是（）A．通电导体四周产生磁场B．磁场对感觉电流发生作用，阻挡导体运动C．因为导体自己电流发生变化，而导体中产生自感电动势D．电荷在磁场中定向挪动形成电流9、传感器是一种收集信息的重要器件，如图是由电容器作为传感器来测定压力变化的电路，当待测压力作用于可动膜片电极上时，以下说法正确的选项是（）A ．若向上压膜片电极（膜片电极距离增大）时，电路中有从 a 到 b 的电流B．若向上压膜片电极（膜片电极距离增大）时，电路中有从 b 到a 的电流R aC．若向上压膜片电极（膜片电极距离增大）时，电路中不出现电A 流b D．若电流表有示数，则说明压力不发生变化10、如图 7 所示，导线框abcd 与直导线 AB 在同一平面内，直导线AB 中通有恒定的电流 I，当线框由左向右匀速经过直导线的过程中，线框中的感觉电流的方向是（）a v AadA．先是 abcda 再 dcbad 后 abcda dI B．先是 abcda 再 dcbadb c cC．一直是 dcbad B b图 7D．先是 dcbad 再 abcda 后 dcbad二、多项选择题：（此题共 5小题，每题 4 分，共 20 分，选对不全得 2 分，有错或不答得 0分）11、以下说法切合物理史事的是（）Ａ．赫兹第一发现电流可以产生磁场，证明了电和磁存在着互相联系Ｂ．安培提出的分子电流假说，揭露了磁现象的电实质Ｃ．法拉第在古人的启迪下，经过十年不懈的努力，终于发现电磁感觉现象Ｄ．奥斯特发现电流可以产生磁场，证明了电和磁存在着互相联系12、在长直通电导线邻近搁置一矩形线圈，开始时线圈与导线处在同一平面内，线圈中的 ac、bd 边与导线平行，如图。

2024年粤教版物理高二上学期复习试题(答案在后面)一、单项选择题（本大题有7小题，每小题4分，共28分）1、一个物体以初速度(v0=10m/s)水平抛出，忽略空气阻力，求物体落地时的水平位移(x)，如果抛出点与落地点的高度差为(ℎ=5m)。

（取重力加速度(g=9.8m/s2)）A、(x=5m)B、(x=10m)C、(x=15m)D、(x=20m)2、一个电容器，电容(C=2μF)，当它充电至电压(V=50V)后，储存了多少电能？A、(0.5J)B、(1J)C、(2.5J)D、(5J)3、题干：在以下关于理想变压器的工作原理的描述中，正确的是（）A、变压器是利用电磁感应原理工作的，初级线圈通交流电后，在铁芯中产生变化的磁通量，从而在次级线圈中产生感应电动势。

B、变压器的工作原理是电磁感应，但初级线圈中的电流变化并不直接影响次级线圈中的电动势。

C、变压器只能改变电压，不能改变电流。

D、变压器的工作原理是利用电容耦合。

4、题干：在以下关于光电效应的描述中，正确的是（）A、光电效应的发生与入射光的频率无关。

B、当入射光的频率低于金属的极限频率时，不会发生光电效应。

C、发生光电效应时，光电子的最大初动能与入射光的强度成正比。

D、光电效应实验表明，光电子的最大初动能与入射光的频率无关。

5、下列关于光在介质中传播的描述，正确的是：A、光在真空中传播速度最慢，为3×10^8 m/s。

B、光在水中的传播速度比在空气中慢。

C、光在透明介质中传播速度一定比在空气中慢。

D、光在所有介质中传播速度都相同。

6、关于牛顿第三定律，下列说法正确的是：A、作用力和反作用力大小相等，方向相反，作用在同一条直线上。

B、作用力和反作用力大小不等，方向相反，作用在同一条直线上。

C、作用力和反作用力大小相等，方向相反，作用在不同物体上。

D、作用力和反作用力大小不等，方向相反，作用在不同物体上。

7、一个物体在水平方向上做匀速直线运动，如果在垂直方向上受到一个恒力作用，那么物体的运动状态将发生怎样的变化？A、物体继续做匀速直线运动B、物体做曲线运动C、物体的速度方向改变D、物体的速度大小改变二、多项选择题（本大题有3小题，每小题6分，共18分）1、下列关于力学现象的描述，正确的是（）A、物体做匀速直线运动时，合外力为零，加速度为零B、牛顿第一定律揭示了力的作用效果C、动量守恒定律适用于所有运动状态的物体D、物体做匀加速直线运动时，速度与时间的图像是倾斜的直线2、关于电磁学，下列说法正确的是（）A、电荷之间的相互作用力与电荷量的乘积成正比，与它们之间的距离的平方成反比B、电容器的电容是由电容器的结构决定的，与电容器两极板间的电压无关C、电流的方向由正电荷移动的方向决定，与负电荷移动的方向相反D、电场强度是由电场本身决定的，与放入电场中的电荷无关3、下列关于力的说法正确的是：A、物体受到的力越大，其加速度也一定越大。

2023-2024学年广东省佛山市普通高中高二（上）期末教学质量检测物理试卷一、单选题：本大题共7小题，共28分。

1.下列装置运用电磁感应原理工作的是()A.动圈式话筒B.等离子体发电C.D.2.华为mate60系列手机是全球第一款能实现双卫星通信的民用手机.卫星通信是通过电磁波的传输来实现的。

下列相关说法正确的是()A.只有通过电路才能产生电磁波B.电磁波是一种没有质量的物质C.电磁波既可以传递信息，也能传输能量D.电磁波是可在真空中传播的恒定的电磁场3.下图三种灯具的发光原理不同，白炽灯由灯丝通电发热发光，荧光灯通电产生电磁辐射后发光，LED灯则直接将电转化为光。

在额定电压220V下，功率为30W的白炽灯、6W的荧光灯与2W的LED灯，三者照明亮度相当。

下列相关说法正确的是()A.我们日常使用的电能属于一次能源B.因为亮度相同，三种灯的节能效果一样C.正常工作时通过LED灯的电流约为9mAD.1s内白炽灯产生的热量是LED灯的15倍4.地磁场对生态系统有重要的保护作用。

若在万米高空有一束带负电的高能粒子，垂直水平地面射向佛山某地，则该束粒子此时所受地磁场作用力的方向是()A.向东B.向西C.向南D.向北5.如图甲为按压式发电手电筒.以一定的频率不断按压手柄时，其内置发电机会产生如图乙所示的交变电流。

已知发电机内阻，与其串联的白炽灯泡额定电压为9V、阻值为。

若该灯泡恰好正常发光，则此时发电机()A.输出电流的有效值为B.输出电流的最大值为C.输出的交流电频率为10HzD.输出的交流电频率为50Hz6.空气炸锅是近年流行的小家电，它主要由电热丝R与风机M两部分构成，其通过电热丝加热空气，然后用风机将高温空气吹入锅内，使热空气在封闭的空间内循环从而加热食物。

下图是某空气炸锅的简化电路图，若该空气炸锅额定电压及功率为220V、1188W，电热丝，风机电动机的内阻为，其他电阻不计，则该空气炸锅正常工作时()A.通过电动机的电流为B.通过电动机的电流为C.电热丝的发热功率为1000WD.电热丝每秒钟消耗的电能为1100J7.小刘为了将低压的直流电升压，设计了如图甲的装置：虚线框内为电磁继电器，当开关S闭合后，电磁铁通电，吸引衔铁断开触点a、b，电路断电，衔铁再在弹簧的作用下弹回将电路重新接通，如此循环，衔铁来回振动，电路反复通断，在原线圈中形成如图乙的脉冲直流电。

高二物理交流电专题训练及答案（全套）一、交变电流变化规律练习题一、选择题1．下面哪些因素影响交流发电机产生的电动势的最大值【】A．磁感强度B．线圈匝数C．线圈面积D．线圈转速E．线圈初始位置2．甲、乙两电路中电流与时间关系如图1，属于交变电流的是【】A．甲乙都是B．甲是乙不是C．乙是甲不是D．甲乙都不是3．矩形线圈在匀强磁场中匀速转动产生的电动势e-t图像如图2，则在时刻【】A．t1，t3线圈通过中性面B．t2，t4线圈中磁通量最大C．t1，t3线圈中磁通量变化率最大D．t2，t4线圈平面与中性面垂直4．如图3，矩形线圈在匀强磁场中绕OO′轴匀速转动，当转到图示位置时，线圈的【】A．磁通变化率为零B．感应电流为零C．磁力矩为零D．感应电流最大5．关于线圈在匀强磁场中转动产生的交变电流，以下说法中正确的是【】A．线圈平面每经过中性面一次，感应电流方向就改变一次，感应电动势方向不变B．线圈每转动一周，感应电流方向就改变一次C．线圈平面每经过中性面一次，感应电动势和感应电流的方向都要改变一次D．线圈转动一周，感应电动势和感应电流方向都要改变一次6．下列说法正确的是【】A．使用交流的设备所标的电压和电流都是最大值B．交流电流表和电压表测定的是有效值C．在相同时间内通过同一电阻，跟直流电有相同热效应的交变电流值是交流的有效值D．给定的交变电流值在没有特别说明的情况下都是指有效值7．四个接220V交流的用电器，通电时间相同，则消耗电能最多的是【】A．正常发光的额定功率为100W的灯泡B．电流最大值为0.6A的电熨斗C．每秒发热40cal的电热器D．额定电流I=0.5A的电烙铁8．如图4所示的交流为u=311sin（314t+π/6）V，接在阻值220Ω的电阻两端，则【】A．电压表的读数为311VB．电流表读数为1.41AC．电流表读数是1AD．2s内电阻的电热是440J二、填空题为______，频率为______，接上R=10Ω电阻后，一周期内产生的热量为______，在图5中作出电流与时间关系图i-t．10．正弦交变电流图象如图6所示，其感应电动势的最大值为_____产生交变电动势的有效值为______V．周期为______．11．如图6所示，在第一个周期时间内，线圈转到中性面的时刻为______末，此时穿过线圈的磁通量______（填最大，最小或零．下同），流过线圈的电流为______．在0.02s末时刻，线圈在磁场中的位置是_____________．三、计算题12．边长为a的正方形线圈在磁感强度为B的匀强磁场中，以一条边为轴匀速转动，角速度为ω，转动轴与磁场方向垂直，若线圈电阻为R，则从图7所示线圈平面与磁场方向平行的位置转过90°角的过程中，在线圈中产生的热量是多少？13．如图8中正方形线框abcd边长L=0.1m，每边电阻1Ω，在磁动，cd两点与外电路相连，外电路电阻R=1Ω，求①S断开时，电压表读数；②当电键S闭合时，电流表读数．交变电流变化规律练习答案一、选择题1．ABCD2．B3．AD4．D5．C6．BD7．C8．CD二、填空题9．10V，50Hz，0.2J10．0.08，50，0.057s11．0或0.04s，最大，0，与中性面垂直三、计算题二、变压器、电能的输送练习一、选择题1．利用变压器不可能做到的是【】A．增大电流B．升高电压C．减小电压D．增大功率2．当理想变压器副线圈空载时，副线圈的【】A．负载电阻为0B．输出电流为0C．两端电压为0D．输出功率为03．下列正确说法是【】A．变压器也可能改变恒定电压B．变压器的原理是一种电磁感应现象，副线圈输出的电流是原线圈电流的感应电流C．变压器由绕在同一闭合铁芯上的若干线圈构成D．变压器原线圈相对电源而言起负载作用，而副线圈相对负载而言起电源作用4．变压器原线圈1400匝，副线圈700匝并接有电阻R，当变压器工作时原副线圈中【】A．电流频率比为2∶1B．功率比为2∶1C．电流比为2∶1D．电压之比为2∶15．理想变压器原、副线圈的电流为I1，I2，电压U1，U2，功率为P1，P2，关于它们之间的关系，正确的说法是【】A．I2由I1决定B．U2与负载有关C．P1由P2决定D．以上说法都不对6．理想变压器原、副线圈的匝数比为1∶15，当原线圈接在6V的蓄电池两端以后，副线圈的输出电压为【】A．90V B．0．4V C．6V D．0V7．当远距离高压输送一定电功率时，输电线上损耗的功率与电路中的【】A．输送电压的平方成正比B．输送电压的平方成反比C．输电线中电流的平方成正比D．导线中电流的平方成反比8．关于减小远距离输电线上的功率损耗，下列说法正确的是【】A．由功率P=U2/R，应降低输电电压，增大导线电阻B．由P=IU，应低电压小电流输电C．由P=I2R，应减小导线电阻或减小输电电流D．上述说法均不对9．用电器电阻值为R距交变电源L，输电线电流为I，电阻率为ρ，要求输电线上电压降不超过U．则输电线截面积最小值为【】A．ρL/R B．2ρLI/UC．U/ρLI D．2UL/ρI10．远距离输送一定功率的交变电流，若送电电压提高到n倍，则输电导线上【】11．关于三相交流发电机的使用，下列说法中正确的是【】A．三相交流发电机发出三相交变电流，只能同时用三相交变电流B．三相交流发电机也可以当作三个单相交流发电机，分别单独向外传送三组单相交变电流C．三相交流发电机必须是三根火线、一根中性线向外输电，任何情况下都不能少一根输电线D．如果三相负载完全相同，三相交流发电机也可以用三根线（都是火线）向外输电12．对于三相交变电流，下面说法正确的是【】A．相电压一定大于线电压B．相电压一定小于线电压C．相电流一定小于线电流D．以上说法都不对13．如图1所示，三个完全相同的负载连接成星形，由不计内阻的三相交变电源供电，若C相断开，则电流表和电压表的示数变化应分别是【】A．电流表示数变小，电压表示数不变B．电流表示数不变，电压表示数变大C．电流表、电压表示数都变小D．电流表、电压表示数都不变二、填空题14．如图2所示，副线圈上有一个标有“220V，10W”字样的灯泡正常发光，原线圈中的电流表示数为0.025A，则电压表的示数为______V，原、副线圈的匝数比为______．15．如图3用理想变压器给变阻器R供电，设输入交变电压不变．当变阻器R上的滑动触头P向上移动时，图中四只电表的示数和输入功率P变化情况是V1______，V2______，A1______，A2______，P______．16．发电厂输出功率为9900kW，输电线电阻为2Ω，分别用18kV和110kV的高压输电，则导线上损失的功率分别为___________，________．17．变压器接入某输电电路中，现以相同的输入电压U，不同的输出电压输送相同的电功率P，输电线电阻为R．当副线圈与原线圈匝数比为K时，输电线线路上损耗的功率为______；当匝数比为nK时，线路上损耗的功率为原来的______倍．18．如图4所示，理想变压器的线圈匝数分别为n1=2200匝，n2=600匝，n3=3700匝，已知交流电表A2示数为0.5A，A3示数为0.8A则电流表A1的示数为______．三、计算题19．如图5变压器两个次级线圈匝数比为n1∶n2，所接负载R1=R2，当只闭合电键S1时，初级线圈中电流为1A；当只闭合电键S2时，初级线圈中电流为2A，设输入的交变电压不变，求n1∶n2．20．有一条河流，河水流量为4m3/s，落差为5m，现利用它来发电，使用的发电机总效率为50％，发电机输出电压为350V，输电线的电阻为4Ω，允许输电线上损耗功率为发电机输出功率的5％，而用户所需要电压为220V，求所用的升压、降压变压器上原、副线圈的匝数比．变压器为理想变压器输电线路如图6所示．变压器、电能的输送练习答案一、选择题1．D2．BD3．BCD4．D5．C6．D7．BC8．C9．B10．ABCD11．BD12．D13．A二、填空题14．400，20∶1115．不变，不变，减小，减小，减小16．605kW，16.2kW18．1.48A三、计算题20．升压1∶8，降压12∶1三、单元练习一、选择题1．线框长为a，宽为b在磁感强度为B的匀强磁场中由图1所示位置起绕OO′轴以角速度ω匀速转动，则t时刻感应电动势为【】A．Babω·cosωtB．Babω·sinωtC．2Babω·sinωtD．2Babω·cosωt2．如图2平行金属板间有一静止的正电粒子，若两板间加电压u=U m sinωt，则粒子的【】A．位移一定按正弦规律变化B．速度一定按正弦规律变化C．加速度一定按正弦规律变化D．粒子在两板间作简谐振动3．图3金属环与导轨OO′相接触，匀强磁场垂直导轨平面，当圆环绕OO′匀速转动时【】A．电阻R中有交变电流通过B．R中无电流C．圆环中有交变电流通过D．圆环中无电流4．下列说法正确的是【】A．用交流电压表测量电压时，指针来回摆动B．一周期内交流的方向改变两次C．如果交流的最大值是5A，则最小值为-5AD．用电器上所标电压值是交流的有效值5．一电阻接在10V直流电源上，电热功率为P；当它接到电压u=10sinωt（V）上时功率为【】A．0.25P B．0.5P C．P D．2P6．通有电流i=I m sinωt（A）的长直导线OO′与断开的圆形线圈在同一平面内（如图4所示），为使A端电势高于B端的电势且U AB减小，交变电流必须处于每个周期的【】7．3A直流电流通过电阻R时，t秒内产生的热量为Q，现让一交变电流通过电阻R，若2t秒内产生的热量为Q，则交变电流的最大值为【】8．已知负载上的交变电流u=311sin314t（V），i=14.1sin314t（A），根据这两式判断，下述结论中正确的是【】A．电压的有效值为311VB．负载电阻的大小为22ΩC．交变电流的频率是55HzD．交变电流的周期是0.01s9．一理想变压器变压比为20∶1，原线圈接入220V电压时，将副线圈拆去18匝，输出电压为8V，则该变压器原线圈的匝数应为【】A．495匝B．1320匝C．2640匝D．990匝10．电流互感器是用来测量大电流的仪器，如图5示，图中是电流互感器使用原理，以下说法正确的是【】A．因变压器将电压升高了，所以电流表示数比把电流表直接接到ab间时示数大B．图中电流表的示数比直接接在ab间时示数小C．原理图有错误，原线圈匝数应比副线圈匝数多D．图中电流表的示数就是ab间的电流大小11．理想变压器原、副线圈匝数比为4∶1，若原线圈上加用交变电压表测得电压为【】12．用电压U和KU分别输送相同电功率，且在输电线上损失的功率相同，导线长度和材料也相同，此两种情况下导线横截面积之比为【】A．K B．1/K C．K2D．1/K213．如图6中变压器原线圈接交流高压，降压后通过输电线给用电器供电，当电键S 断开时图中两电表示数电压U和电流I变化为【】A．均变大B．U变大，I变小C．均变小D．U变小，I变大14．三相交流发电机接成星形，负载接成△形，若负载相电压为380V，则【】A．发电机相电压为220VB．发电机线电压为380VC．负载线电压为380VD．负载相电压为537V二、填空题15．一个额定电压是220V，额定功率为800W的用电器，接入u=110用电器的实际功率为____W．16．一台交流发电机，产生交变电动势的最大值为500V，周期为0.02s，保持其它条件不变，把转速提高到原来的2倍，则交变电动势的有效值为______，周期为______．17．一台理想变压器，原线圈加上U1电压的交变电流，副线圈两端的电压是U2，如果从副线圈上拆去n0匝后，副线圈上的电压变为U'2V，则原线圈的匝数n1=_______，副线圈原来的匝数n2=_______．18．如图7所示，为一理想变压器n2=10匝，n3=20匝，L1和L2均是“220V，15W”的灯泡，与一匝线圈相连的电压表，读数为11V，那么变压器的实际输入功率为______W．19．如图8理想变压器电路中输入电压U1一定，当S闭合时，各交流电表示数变化为：A1_____，A2_____，A3_____，U1_____，U2_____．20．在远距离送电时，如果输送电压为2000V，输送功率为10kW，输电线的电阻为20Ω，则输电线上损失功率为______，损失电压为______，用户得到电压为______，用户得到的功率为______．三、计算题21．交流发电机电枢电阻为2欧，感应电动势瞬时值表达式为e=389sin100πt（V），给电阻R=8Ω的用电器供电，则（1）通过用电器的电流为多少？（2）电源输出功率和发电总功率为多少？（3）发电机输出端电压为多少？22．输送4.0×106W的电能，若发电机输出电压为2000V，选用变压器升压后应用截面积为4.25cm2的铜导线，把电能送到400km远处，线路损失的功率为5.0×105W．（1）应选用匝数比为多少的升压变压器？（2）若已知铜的电阻率ρ=1.7×10-8Ω·m，在用电区使用降压变压器，其原线圈两端的电压为多大？*综合科目题（下题需同时用到几门学科知识）试题读下面材料：回答下列问题：（1）根据以上材料和已有知识回答：二滩水电站建在上表中的______江上．两江相比，该江水能较丰富的原因是______．电站用电市场之间关系方面的不利条件是______________．（2）设想将二滩的电能输送到成都地区，如果使用相同的输电线，从减少输电线上电能损失来看，在50万伏超高压和11万伏高压输电方案中应选用______输电方案．因为该方案的输电损失为另一方案的______％．单元练习答案一、选择题1．A2．C3．BC4．BD5．B6．A7．A8．BC9．B10．B11．B12．C13．B14．ABCD二、填空题19．增大，不变，增大，不变，不变20．500W，100V，1900V，9.5KW三、计算题21．（1）27.5A（2）6050W 7562.5W（3）220V22．（1）1∶16（2）2.8×104V*综合科目题（1）雅砻，落差大，距离较远（2）50万伏，4.8。
