三极管的主要参数及极性判断

(1) 判定基极。

用万用表R×100或R×1k挡测量三极管三个电极中每两个极之间的正、反向电阻值。

当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。

这时，要注意万用表表笔的极性，如果红表笔接的是基极b。

黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测三极管为PNP型管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管。

(2) 判定集电极c和发射极e。

(以PNP为例)将万用表置于R×100或R×1k挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。

在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

[大功率晶体三极管的检测] 利用万用表检测中、小功率三极管的极性、管型及性能的各种方法，对检测大功率三极管来说基本上适用。

但是，由于大功率三极管的工作电流比较大，因而其PN结的面积也较大。

PN结较大，其反向饱和电流也必然增大。

所以，若像测量中、小功率三极管极间电阻那样，使用万用表的R×1k 挡测量，必然测得的电阻值小，好像极间短路一样，所以通常使用R×10或R×1挡检测大功率三极管。

如何检测好坏：1，判断集电极-发射极之间漏电，您找到集电极和发射极后，您若直接用万用表测这二支引脚，无论极性如何对换，均呈高阻值。

如下图(b)所示。

一只良好的普通硅三级管发射级与集电级万用表指针位置几乎是不动的，若发现阻值变小，说明这只管子性能已不好了。

判断发射级与集电极漏电用万用表10K档位。

2，判断集电极与基极和发射极与基极之间漏电，用10K挡红棒（－）搭在基极引脚上，黑棒依次搭在集电极和发射极引脚上，阻值应为无穷大，万用表指针位置几乎是不动的，若发现表针走动哪怕有一点走动，说明这只三极管性能已不好了。

三级管判断
正常的NPN结构三极管的基极（B）对集电极（C）、发射极（E）的正向电阻是430Ω-680Ω（根据型号的不同，放大倍数的差异，这个值有所不同）反向电阻无穷大；正常的PNP 结构的三极管的基极（B）对集电极（C）、发射极（E）的反向电阻是430Ω-680Ω，正向电阻无穷大。

集电极C对发射极E在不加偏流的情况下，电阻为无穷大。

基极对集电极的测试电阻约等于基极对发射极的测试电阻，通常情况下，基极对集电极的测试电阻要比基极对发射极的测试电阻小5-100Ω左右（大功率管比较明显），如果超出这个值，这个元件的性能已经变坏，请不要再使用。

如果误使用于电路中可能会导致整个或部分电路的工作点变坏，这个元件也可能不久就会损坏，大功率电路和高频电路对这种劣质元件反应比较明显。

尽管封装结构不同，但与同参数的其它型号的管子功能和性能是一样的，不同的封装结构只是应用于电路设计中特定的使用场合的需要。

在我们常用的万用表中，测试三极管的脚位排列图：
先假设三极管的某极为“基极”,将黑表笔接在假设基极上,再将红表笔依次接到其余两个电极上,若两次测得的电阻都大(约几K到几十K),或者都小(几百至几K),对换表笔重复上述测量,若测得两个阻值相反(都很小或都很大),则可确定假设的基极是正确的,否则另假设一极为“基极”,重复上述测试,以确定基极.
当基极确定后,将黑表笔接基极,红表笔笔接其它两极若测得电阻值都很少,则该三极管为NPN,反之为PNP.
判断集电极C和发射极E,以NPN为例:
用黑表笔（+）接基极b，用红表笔（-）分别接另外两级，阻值较小的就是集电极c（通常情况下，基极对集电极的测试电阻要比基极对发射极的测试电阻小5-100Ω左右）。

三极管的测量三极管好坏、各项参数大小，在实际中经常需要知道。

对其进行测量的方法很多，如万用表判断法、XJ4810图示仪法、逐点测曲线法h\参数测试仪等。

其中常用的是用万用表判断和XJ4810图示仪测其输入、输出特性曲线。

（一）用万用表粗测我们知道三极管是由两个ＰＮ结构成，因而通过用万用表测其正反向电阻，便可判断管子类型、管脚及其好坏。

具体测量方法如下：判别时，首先要注意用万用表Ｒ⨯100或Ｒ⨯1ｋΩ档测量，一般ＰＮＰ型管用Ｒ ⨯100档，而ＮＰＮ型管用Ｒ⨯1ｋΩ档，对于大功率管可以用Ｒ⨯１０档测。

其他注意事项与二极管相同。

ｌ.判断三极管基极ｂ和管子的类型先将一支表笔接在任意一支管脚上，然后用另一支表笔分别接在其余两个管脚上，测量其 电阻值。

如果电阻都很小（或都很大），那么就把表笔再调换过来测，这时电阻都很大（或者很小）。

三个管脚中哪个管脚满足上述条件，哪个必定是基极ｂ。

如果黑表笔接基极b 时电阻都很小，那么该三极管一定是NPN 型的，反之是PNP 型的。

２）判断发射极ｅ和集电极c按上述方法找到基极(b)后,还要判断其余的两个管脚，哪一个是发射极e ，哪个是集电极c 。

在测量前，可先假设剩余两管脚中的任一脚为集电极c ），另一脚为发射极e,然后把黑表笔（电池的正极）接在假定的集电极c 上，红表笔接在发射极e 上，得到一个电阻值，然后两表笔对调，又得到一个电阻值，比较两电阻值的大小，对于NPN 型三极管，电阻小时黑表笔所接的是集电极，红表笔接的是发射极，对于PNP 型三极管则反之。

也可用一支100k Ω的电阻分别接在黑表笔和基极b 、红表笔和基极b 上，观察并记下两次测量的电阻值，电阻小的，黑表笔所接的一定是集电极c,剩下的一定是发射极e 。

红假定射极R(a) 测量示意图 （b ）等效电路图（R 手约为100K ）图１.3－3 判断三极管管脚图上述的原理很简单，当黑表笔接集电极，红表笔接发射极时，相当于管子集电极接电源的正极，发射极接负极，表内电源通过100K Ω的电阻给基极加上一个偏置电压，这样管子处于工作状态，即b 、e 节正偏，b 、c 节反偏，由于电源通过电阻给基极提供一个I b 电流。

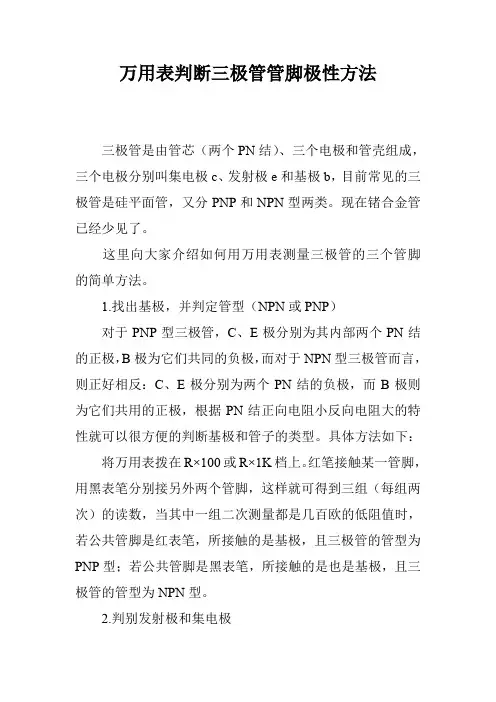

万用表判断三极管管脚极性方法三极管是由管芯（两个PN结）、三个电极和管壳组成，三个电极分别叫集电极c、发射极e和基极b，目前常见的三极管是硅平面管，又分PNP和NPN型两类。

现在锗合金管已经少见了。

这里向大家介绍如何用万用表测量三极管的三个管脚的简单方法。

1.找出基极，并判定管型（NPN或PNP）对于PNP型三极管，C、E极分别为其内部两个PN结的正极，B极为它们共同的负极，而对于NPN型三极管而言，则正好相反：C、E极分别为两个PN结的负极，而B极则为它们共用的正极，根据PN结正向电阻小反向电阻大的特性就可以很方便的判断基极和管子的类型。

具体方法如下：将万用表拨在R×100或R×1K档上。

红笔接触某一管脚，用黑表笔分别接另外两个管脚，这样就可得到三组（每组两次）的读数，当其中一组二次测量都是几百欧的低阻值时，若公共管脚是红表笔，所接触的是基极，且三极管的管型为PNP型；若公共管脚是黑表笔，所接触的是也是基极，且三极管的管型为NPN型。

2.判别发射极和集电极由于三极管在制作时，两个P区或两个N区的掺杂浓度不同，如果发射极、集电极使用正确，三极管具有很强的放大能力，反之，如果发射极、集电极互换使用，则放大能力非常弱，由此即可把管子的发射极、集电极区别开来。

在判别出管型和基极b后，可用下列方法来判别集电极和发射极。

将万用表拨在R×1K档上。

用手将基极与另一管脚捏在一起（注意不要让电极直接相碰），为使测量现象明显，可将手指湿润一下，将红表笔接在与基极捏在一起的管脚上，黑表笔接另一管脚，注意观察万用表指针向右摆动的幅度。

然后将两个管脚对调，重复上述测量步骤。

比较两次测量中表针向右摆动的幅度，找出摆动幅度大的一次。

对PNP型三极管，则将黑表笔接在与基极捏在一起的管脚上，重复上述实验，找出表针摆动幅度大的一次，对于NPN型，黑表笔接的是集电极，红表笔接的是发射极。

对于PNP型，红表笔接的是集电极，黑表笔接的是发射极。

三极管极性及特性的测量方法三极管基极的判别：根据三极管的结构示意图，我们知道三极管的基极是三极管中两个PN结的公共极，因此，在判别三极管的基极时，只要找出两个PN结的公共极，即为三极管的基极。

具体方法是将多用电表调至电阻挡的R×1k挡，先用红表笔放在三极管的一只脚上，用黑表笔去碰三极管的另两只脚，如果两次全通，则红表笔所放的脚就是三极管的基极。

如果一次没找到，则红表笔换到三极管的另一个脚，再测两次；如还没找到，则红表笔再换一下，再测两次。

如果还没找到，则改用黑表笔放在三极管的一个脚上，用红表笔去测两次看是否全通，若一次没成功再换。

这样最多没量12次，总可以找到基极。

三极管类型的判别：三极管只有两种类型，即PNP型和NPN型。

判别时只要知道基极是P型材料还N型材料即可。

当用多用电表R×1k挡时，黑表笔代表电源正极，如果黑表笔接基极时导通，则说明三极管的基极为P型材料，三极管即为NPN型。

如果红表笔接基极导通，则说明三极管基极为N型材料，三极管即为PNP型。

硅管、锗管的判别硅管和锗管在特性上有很大不同，使用时应加以区别。

我们知道，硅管和锗管的PN结正向电阻是不一样的，即硅管的正向电阻大，锗管的小。

利用这一特性就可以用万用表来判别一只晶体管是硅管还是锗管。

判别方法如下：将万用表拨到R*100挡或R*1K挡。

测量二极管时，万用表的正端接二极管的负极，负端接二极管的正极；测量NPN型的三极管时，万用表的— 1 —负端接基极，正端接集电极或发射极；测量PNP型的三极管时，万用表的正端接基极，负端接集电极或发射极。

按上述方法接好后，如果万用表的表针指示在表盘的右端或靠近满刻度的位置上（即阻值较小），那么所测的管子是锗管；如果万用表的表针在表盘的中间或偏右一点的位置上（即阻值较大），那么所测的管子是硅管。

— 2 —。

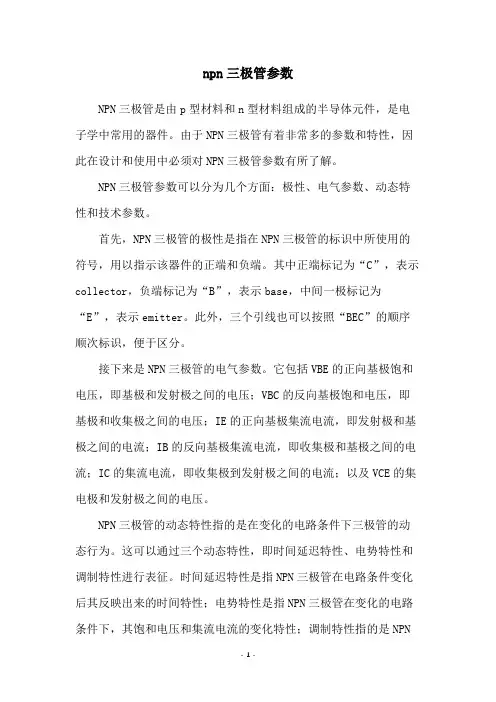

npn三极管参数NPN三极管是由p型材料和n型材料组成的半导体元件，是电子学中常用的器件。

由于NPN三极管有着非常多的参数和特性，因此在设计和使用中必须对NPN三极管参数有所了解。

NPN三极管参数可以分为几个方面：极性、电气参数、动态特性和技术参数。

首先，NPN三极管的极性是指在NPN三极管的标识中所使用的符号，用以指示该器件的正端和负端。

其中正端标记为“C”，表示collector，负端标记为“B”，表示base，中间一极标记为“E”，表示emitter。

此外，三个引线也可以按照“BEC”的顺序顺次标识，便于区分。

接下来是NPN三极管的电气参数。

它包括VBE的正向基极饱和电压，即基极和发射极之间的电压；VBC的反向基极饱和电压，即基极和收集极之间的电压；IE的正向基极集流电流，即发射极和基极之间的电流；IB的反向基极集流电流，即收集极和基极之间的电流；IC的集流电流，即收集极到发射极之间的电流；以及VCE的集电极和发射极之间的电压。

NPN三极管的动态特性指的是在变化的电路条件下三极管的动态行为。

这可以通过三个动态特性，即时间延迟特性、电势特性和调制特性进行表征。

时间延迟特性是指NPN三极管在电路条件变化后其反映出来的时间特性；电势特性是指NPN三极管在变化的电路条件下，其饱和电压和集流电流的变化特性；调制特性指的是NPN三极管在固定的电路条件下，其反应电路的调制特性。

最后，NPN三极管的技术参数是指NPN三极管的一些技术参数，如包装尺寸、工作温度范围、工作频率范围、上升时间、降低时间、漏极电流等。

以上就是NPN三极管参数的全部介绍，从极性到技术参数，都是NPN三极管在设计和使用过程中必须考虑的重要参数。

因此，在使用NPN三极管的时候，我们必须充分理解NPN三极管参数的各个方面，以更好地发挥NPN三极管的特性和作用。

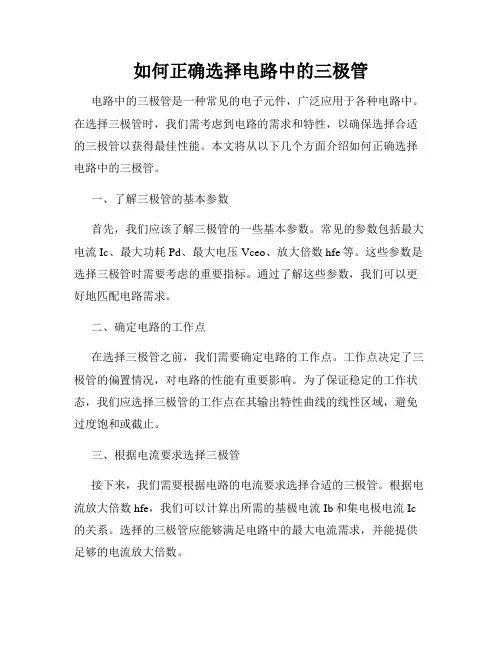

如何正确选择电路中的三极管电路中的三极管是一种常见的电子元件，广泛应用于各种电路中。

在选择三极管时，我们需考虑到电路的需求和特性，以确保选择合适的三极管以获得最佳性能。

本文将从以下几个方面介绍如何正确选择电路中的三极管。

一、了解三极管的基本参数首先，我们应该了解三极管的一些基本参数。

常见的参数包括最大电流Ic、最大功耗Pd、最大电压Vceo、放大倍数hfe等。

这些参数是选择三极管时需要考虑的重要指标。

通过了解这些参数，我们可以更好地匹配电路需求。

二、确定电路的工作点在选择三极管之前，我们需要确定电路的工作点。

工作点决定了三极管的偏置情况，对电路的性能有重要影响。

为了保证稳定的工作状态，我们应选择三极管的工作点在其输出特性曲线的线性区域，避免过度饱和或截止。

三、根据电流要求选择三极管接下来，我们需要根据电路的电流要求选择合适的三极管。

根据电流放大倍数hfe，我们可以计算出所需的基极电流Ib和集电极电流Ic 的关系。

选择的三极管应能够满足电路中的最大电流需求，并能提供足够的电流放大倍数。

四、根据电压要求选择三极管除了电流要求，电压要求也是选择三极管时需要考虑的因素之一。

我们应该选择具有足够高的最大电压Vceo的三极管，以确保其在电路中正常工作，不会被过高的电压击穿。

五、考虑工作环境和温度选择三极管时，还应该考虑工作环境和温度条件。

一些特殊环境下，如高温、高湿度或高振动环境，会对三极管的性能产生影响。

在这些特殊条件下，我们应选择具有更好稳定性和耐受能力的三极管。

六、了解不同类型的三极管最后，了解不同类型的三极管也是选择合适的关键。

常见的三极管有NPN型和PNP型，它们具有不同的极性和工作方式。

根据不同的应用场景和电路需求，我们可以选择合适的三极管类型。

总之，正确选择电路中的三极管需要充分了解三极管的基本参数，确定电路的工作点，考虑电流和电压要求，以及考虑工作环境和温度条件。

通过合理选择三极管，我们可以确保电路的性能和稳定性，提高电路的工作效率。

如何判断三极管的类型和极性编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（如何判断三极管的类型和极性）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为如何判断三极管的类型和极性的全部内容。

1、三极管基极和管子类型的判别将万用表旋到RX100或RX1K的欧姆挡，假设一脚为基极，然后用万用表黑表笔接假设基极，红表笔分别去测量另两脚，若两次测得阻值均很大（或很小），对调表笔测量,测得阻值均很小（或很大）,说明假设基极是正确的；若两次测得阻值均很大，则黑表笔所接的为基极，为PNP型;若两次测得阻值均很小，则黑表笔所接的为基极，为NPN型；若测得的阻值为一大一小，则需要重新假设测量。

①测 NPN 三极管：将万用表欧姆挡置"R × 100" 或"R × lk" 处，把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上，将黑表笔先后接在其余两个极上，如果两次测得的电阻值都很大，则说明三极管是好的。

②测 PNP 三极管：将万用表欧姆挡置"R × 100” 或”R × lk" 处,把红表笔接在基极上，将黑表笔先后接在其余两个极上，如果两次测得的电阻值都较小，再将黑表笔接在基极上,将红表笔先后接在其余两个极上，如果两次测得的电阻值都很大,则说明三极管是好的。

当三极管上标记不清楚时，可以用万用表来初步确定三极管的好坏及类型 (NPN 型还是PNP 型），并辨别出e、b、c三个电极。

测试方法如下：①用指针式万用表判断基极 b 和三极管的类型：将万用表欧姆挡置”R × 100” 或"R×lk” 处，先假设三极管的某极为”基极”,并把黑表笔接在假设的基极上，将红表笔先后接在其余两个极上，如果两次测得的电阻值都很小（或约为几百欧至几千欧）,则假设的基极是正确的,且被测三极管为 NPN 型管；同上，如果两次测得的电阻值都很大( 约为几千欧至几十千欧 )，则假设的基极是正确的,且被测三极管为 PNP 型管.如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为"基极”，再重复上述测试.②判断集电极c和发射极e：仍将指针式万用表欧姆挡置"R × 100"或”R × 1k” 处,以NPN管为例，把黑表笔接在假设的集电极c上,红表笔接到假设的发射极e上,并用手捏住b和c极 ( 不能使b、c直接接触 ), 通过人体 , 相当 b 、 C 之间接入偏置电阻，读出表头所示的阻值，然后将两表笔反接重测。

三极管知识及极性判别方法三极管知识及极性判别方法晶体三极管的结构和类型晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。

三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把正块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种，从三个区引出相应的电极，分别为基极b发射极e和集电极c。

发射区和基区之间的PN结叫发射结，集电区和基区之间的PN结叫集电极。

基区很薄，而发射区较厚，杂质浓度大，PNP型三极管发射区"发射"的是空穴，其移动方向与电流方向一致，故发射极箭头向里；NPN型三极管发射区"发射"的是自由电子，其移动方向与电流方向相反，故发射极箭头向外。

发射极箭头向外。

发射极箭头指向也是PN结在正向电压下的导通方向。

硅晶体三极管和锗晶体三极管都有PNP型和NPN型两种类型。

三极管的封装形式和管脚识别常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律，底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为e b c；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c。

目前，国内各种类型的晶体三极管有许多种，管脚的排列不尽相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置，或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。

晶体三极管的电流放大作用晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。

这是三极管最基本的和最重要的特性。

我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。

电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。

晶体三极管的三种工作状态截止状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。

①用数字式万用表判断基极 b 和三极管的类型:将万用表欧姆挡置"R ×200" 或"R×2k" 处,先假设三极管的某极为"基极",并把红表笔接在假设的基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧),则假设的基极是正确的,且被测三极管为NPN 型管；同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧), 则假设的基极是正确的,且被测三极管为PNP 型管。

如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为"基极"，再重复上述测试。

②判断集电极c和发射极e:仍将万用表欧姆挡置"R ×200"或"R ×2k" 处,以NPN管为例,把红表笔接在假设的集电极c 上, 黑表笔接到假设的发射极e上,并用手捏住b和c极( 不能使b、c直接接触), 通过人体, 相当 b 、C 之间接入偏置电阻, 读出表头所示的阻值, 然后将两表笔反接重测。

若第一次测得的阻值比第二次小, 说明原假设成立, 因为c 、e 问电阻值小说明通过万用表的电流大, 偏置正常。

万用表都有测三极管放大倍数（Hfe）的接口。

可以估测一下三极管的放大倍数。

己知三极管类型及电极,指针式万用表判别晶体管好坏的方法如下:①测 NPN 三极管:将万用表欧姆挡置 "R × 200" 或 "R × 2k" 处,把红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。

②测 PNP 三极管:将万用表欧姆挡置 "R × 200" 或 "R ×2k" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。

全系列三极管参数三极管是一种常用的电子元件，主要由三个控制电极组成：基极、发射极和集电极。

它可以将小信号放大成大信号，并具有放大和开关两种应用。

下面将详细介绍三极管的各种参数。

1.DC参数：（1）E-B击穿电压：控制电极到基极之间的击穿电压，通常是5V。

（2）集电极饱和电压：集电极电压和基极电压之间的差，通常是0.2V。

（3）极化电压：基极与发射极之间的电压，一般为0.6V。

（4）漂移电流：无输入信号时集电极电流，通常为1μA。

2.小信号参数：（1）共射放大参数：-电流放大倍数：基极电流和集电极电流之比，通常为20。

-输入电阻：基极电阻，通常为50kΩ。

-输出电阻：发射极电阻，通常为100Ω。

-最大功率增益：集电极功率和输入功率之比，通常为300。

-频率响应：放大器对不同频率信号的放大能力。

-带宽：能够通过的频率范围。

（2）共集放大参数：-电流放大倍数：发射极电流和集电极电流之比，通常为1-输入电阻：发射极电阻，通常为10Ω。

-输出电阻：集电极电阻，通常为10kΩ。

-最大功率增益：集电极功率和输入功率之比，通常为1-频率响应：放大器对不同频率信号的放大能力。

-带宽：能够通过的频率范围。

（3）共基放大参数：-电流放大倍数：基极和集电极电流之比，通常为0.99-输入电阻：集电极电阻，通常为10kΩ。

-输出电阻：发射极电阻，通常为0.1Ω。

-最大功率增益：集电极功率和输入功率之比，通常为0.99-频率响应：放大器对不同频率信号的放大能力。

-带宽：能够通过的频率范围。

3.大信号参数：（1）最大集电极电流：集电极电流的最大值。

（2）最大功率：集电极电流和集电极电压之积的最大值。

（3）最大集电极电压：集电极电压的最大值。

（4）开关时间：从信号输入到放大器开关的时间，一般小于1μs。

4.噪声参数：（1）噪声系数：直流电流吸收后引起的输出噪声。

（2）输出噪声电压：由于内部噪声而引起的输出电压。

以上是三极管的一些重要参数，这些参数可以帮助我们了解三极管的性能和适用范围。

三极管的工作原理常用三极管：NPN: A42、9014、9018、9013、8050、5551PNP: 9012、9015、8550三极管是电流放大器件，有三个极，分别叫做集电极C，基极B，发射极E。

分成NPN和PNP两种。

我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。

PNP8550管脚：下面的分析仅对于NPN型硅三极管。

如上图所示，我们把从基极B流至发射极E的电流叫做基极电流Ib；把从集电极C流至发射极E的电流叫做集电极电流Ic。

这两个电流的方向都是流出发射极的，所以发射极E上就用了一个箭头来表示电流的方向。

三极管的放大作用就是：集电极电流受基极电流的控制（假设电源能够提供给集电极足够大的电流的话），并且基极电流很小的变化，会引起集电极电流很大的变化，且变化满足一定的比例关系：集电极电流的变化量是基极电流变化量的β倍，即电流变化被放大了β倍，所以我们把β叫做三极管的放大倍数（β一般远大于1，例如几十，几百）。

如果我们将一个变化的小信号加到基极跟发射极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。

如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式U=R*I可以算得，这电阻上电压就会发生很大的变化。

我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。

三极管在实际的放大电路中使用时，还需要加合适的偏置电路。

这有几个原因。

首先是由于三极管BE结的非线性（相当于一个二极管），基极电流必须在输入电压大到一定程度后才能产生（对于硅管，常取0.7V）。

当基极与发射极之间的电压小于0.7V时，基极电流就可以认为是0。

但实际中要放大的信号往往远比0.7V要小，如果不加偏置的话，这么小的信号就不足以引起基极电流的改变（因为小于0.7V时，基极电流都是0）。

如果我们事先在三极管的基极上加上一个合适的电流（叫做偏置电流，上图中那个电阻Rb就是用来提供这个电流的，所以它被叫做基极偏置电阻），那么当一个小信号跟这个偏置电流叠加在一起时，小信号就会导致基极电流的变化，而基极电流的变化，就会被放大并在集电极上输出。

NPN和PNP作为开关管的设计技巧以及全系列三极管参数NPN和PNP是两种常见的三极管类型，它们在电子设备中经常作为开关管来使用。

它们的设计技巧和参数对于正确选择和应用三极管至关重要。

下面将详细介绍NPN和PNP作为开关管的设计技巧以及全系列三极管参数。

设计技巧：1.极性选择：NPN和PNP是互补的三极管类型。

NPN三极管中，电流从发射极流入基极，再由集电极流出；而PNP三极管中，电流则从发射极流出基极，然后返回集电极。

选择极性要根据电路要求和输入/输出的电流方向来决定。

2.输入/输出电流：在设计开关电路时，需要确定所需的输入和输出电流。

这两个电流应该处于所选三极管的最大额定值内，以确保稳定和可靠的工作。

3.频率和速度：如果被驱动的负载要求高速开关，需选择具有较短开关时间和较高频率响应的三极管。

高频率的三极管可降低开关过程中的失真和功耗。

4.饱和和截止：饱和和截止是开关电路中的两个重要状态。

饱和状态下，三极管可以提供最大功率放大和最小电压降。

截止状态下，三极管是关闭的，没有电流通过。

根据电路的要求，选择合适的饱和和截止电流和电压参数。

全系列三极管参数：1.最大电流（Ic）：这是三极管允许通过其集电极和发射极之间的最大电流。

应该选择一个可以满足所需负载电流的三极管。

2. 最大电压（Vceo）：这是三极管在集电极和发射极之间的最大允许电压。

选择一个具有足够允许电压范围的三极管，以适应所驱动的负载电压。

3.最大功率（Pd）：三极管最大允许的功率耗散。

应该选择一个具有足够高的最大功率值的三极管，以确保安全和可靠的工作。

4. 开关时间（ton和toff）：开关时间是指三极管从饱和状态到截止状态或者从截止状态到饱和状态的过程时间。

要选择具有较短切换时间的三极管，以提高开关速度和响应。

5. 饱和电压降（Vce(sat)）：在饱和状态下，三极管集电极和发射极之间的最小电压降。

低饱和电压降有助于减少功耗和电路效率。

判断三极管类型及引脚极性的判别口诀三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”下面让我们逐句进行解释吧。

一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

图2绘出了万用电表欧姆挡的等效电路。

由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。

二、PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN 型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。

根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

三极管三种工作状态特点分析及判断三极管有放大、饱和、截止三种工作状态，放大电路中的三极管是否处于放大状态或处于何种工作状态，对于学生是一个难点。

笔者在长期的教学实践中发现，只要深刻理解三极管三种工作状态的特点，分析电路中三极管处于何种工作状态就会容易得多，下面结合例题来进行分析。

一、三种工作状态的特点1.三极管饱和状态下的特点要使三极管处于饱和状态，必须基极电流足够大，即IB≥IBS。

三极管在饱和时，集电极与发射极间的饱和电压(UCES)很小，根据三极管输出电压与输出电流关系式UCE=EC-ICRC，所以IBS=ICS/β=EC-UCES/β≈EC/βRC。

三极管饱和时，基极电流很大，对硅管来说，发射结的饱和压降UBES=0.7V(锗管UBES=-0.3V)，而UCES=0.3V，可见，UBE>0，UBC>0，也就是说，发射结和集电结均为正偏。

三极管饱和后，C、E 间的饱和电阻RCE=UCES/ICS，UCES 很小，ICS 最大，故饱和电阻RCES很小。

所以说三极管饱和后G、E 间视为短路，饱和状态的NPN 型三极管等效电路如图1a 所示。

2.三极管截止状态下的特点要使三极管处于截止状态，必须基极电流IB=0，此时集电极IC=ICEO≈0(ICEO 为穿透电流，极小)，根据三极管输出电压与输出电流关系式UCE=EC-ICRC，集电极与发射极间的电压UCE≈EC。

三极管截止时，基极电流IB=0，而集电极与发射极间的电压UCE≈ECO 可见，UBE≤0，UBC0，UBC二、确定电路中三极管的工作状态下面利用三极管三种工作状态的特点和等效电路来分析实际电路中三极管的工作状态。

例题：图2 所示放大电路中，已知EC=12V，β=50，Ri=1kΩ，Rb=220kΩ，Rc=2kΩ，。

三极管的主要参数及极性判断Z304三极管的主要参数及极性判别1．常用小功率三极管的主要参数常用小功率三极管的主要参数，参见表B311。

2．三极管电极和管型的判别(1) 目测法① 管型的判别一般，管型是NPN还是PNP应从管壳上标注的型号来辨别。

依照部颁标准，三极管型号的第二位(字母)，A、C表示PNP管，B、D表示NPN管，例如：3AX 为PNP型低频小功率管3BX 为NPN型低频小功率管3CG 为PNP型高频小功率管 3DG 为NPN型高频小功率管3AD 为PNP型低频大功率管 3DD 为NPN型低频大功率管3CA 为PNP型高频大功率管 3DA 为NPN型高频大功率管此外有国际流行的9011～9018系列高频小功率管，除9012和9015为PNP管外，其余均为NP N型管。

② 管极的判别常用中小功率三极管有金属圆壳和塑料封装(半柱型)等外型，图T305介绍了三种典型的外形和管极排列方式。

(2) 用万用表电阻档判别三极管内部有两个PN结，可用万用表电阻档分辨e、b、c三个极。

在型号标注模糊的情况下，也可用此法判别管型。

① 基极的判别判别管极时应首先确认基极。

对于NPN管，用黑表笔接假定的基极，用红表笔分别接触另外两个极，若测得电阻都小，约为几百欧~几千欧；而将黑、红两表笔对调，测得电阻均较大，在几百千欧以上，此时黑表笔接的就是基极。

PNP管，情况正相反，测量时两个PN结都正偏的情况下，红表笔接基极。

实际上，小功率管的基极一般排列在三个管脚的中间，可用上述方法，分别将黑、红表笔接基极，既可测定三极管的两个PN结是否完好(与二极管PN结的测量方法一样)，又可确认管型。

② 集电极和发射极的判别确定基极后，假设余下管脚之一为集电极c，另一为发射极e，用手指分别捏住c极与b极(即用手指代替基极电阻R b)。

同时，将万用表两表笔分别与c、e接触，若被测管为NPN，则用黑表笔接触c 极、用红表笔接e极(PNP管相反)，观察指针偏转角度；然后再设另一管脚为c极，重复以上过程，比较两次测量指针的偏转角度，大的一次表明I C大，管子处于放大状态，相应假设的c、e极正确。

三极管之——PNP与NPN一.PNP与NPN 晶体管的检测方法NPN和PNP主要就是电流方向和电压正负不同，说得“专业”一点，就是“极性”问题。

方法一：鉴别基极B将数字万用表拨至二极管档，红表笔固定任接某个引脚，用黑表笔依次接触另外两个引脚，如果两次显示值均小于1V或都显示溢出符号“1”，则红表笔所接的引脚就是基极B。

如果在两次测试中，一次显示值小于1V，另一次显示溢出符号“1”，表明红表笔接的引脚不是基极B，此时应改换其他引脚重新测量，直到找出基极B为止。

区分NPN管与PNP管使用数字万用表的二极管档。

按上述操作确认基极B之后，将红表笔接基极B，用黑表笔先后接触其他两个引脚。

如果都显示0.500～0.800V，则被测管属于NPN型；若两次都显示溢出符号“1”，则表明被测管属于PNP管。

方法二：判定基极。

用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。

当第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。

这时，要注意万用表表笔的极性，如果红表笔接的是基极b。

黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN 型管如9013，9014,9018。

小注：使用数字万用表的二极管档测量二极管的正向压降，这时读数的单位是mV。

例如，用该档检测2AP3型二极管的正向压降，显示为“352”，即表示352mV或0.352V（此管为锗管）。

用该档检测IN4007型二极管时，正向显示为“509”，即表示正向压降为509mV或0.509V（此管为硅管）。

数字万用表的二极管档,还可以用来检测电路是否短路。

二、常见三极管之——9013 、90129013三极管9013是一种NPN型硅小功率的三极管它是非常常见的晶体三极管，在收音机以及各种放大电路中经常看到它，应用范围很广，它是NPN型小功率三极管。
