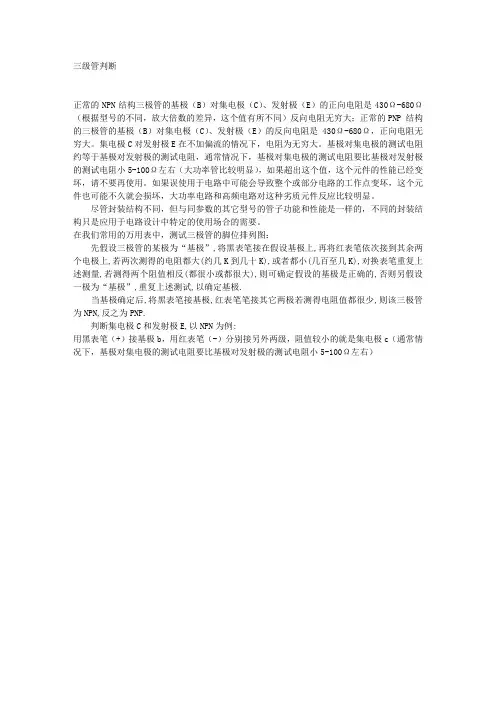

三级管判断
正常的NPN结构三极管的基极(B)对集电极(C)、发射极(E)的正向电阻是430Ω-680Ω(根据型号的不同,放大倍数的差异,这个值有所不同)反向电阻无穷大;正常的PNP 结构的三极管的基极(B)对集电极(C)、发射极(E)的反向电阻是430Ω-680Ω,正向电阻无穷大。
集电极C对发射极E在不加偏流的情况下,电阻为无穷大。
基极对集电极的测试电阻约等于基极对发射极的测试电阻,通常情况下,基极对集电极的测试电阻要比基极对发射极的测试电阻小5-100Ω左右(大功率管比较明显),如果超出这个值,这个元件的性能已经变坏,请不要再使用。
如果误使用于电路中可能会导致整个或部分电路的工作点变坏,这个元件也可能不久就会损坏,大功率电路和高频电路对这种劣质元件反应比较明显。
尽管封装结构不同,但与同参数的其它型号的管子功能和性能是一样的,不同的封装结构只是应用于电路设计中特定的使用场合的需要。
在我们常用的万用表中,测试三极管的脚位排列图:
先假设三极管的某极为“基极”,将黑表笔接在假设基极上,再将红表笔依次接到其余两个电极上,若两次测得的电阻都大(约几K到几十K),或者都小(几百至几K),对换表笔重复上述测量,若测得两个阻值相反(都很小或都很大),则可确定假设的基极是正确的,否则另假设一极为“基极”,重复上述测试,以确定基极.
当基极确定后,将黑表笔接基极,红表笔笔接其它两极若测得电阻值都很少,则该三极管为NPN,反之为PNP.
判断集电极C和发射极E,以NPN为例:
用黑表笔(+)接基极b,用红表笔(-)分别接另外两级,阻值较小的就是集电极c(通常情况下,基极对集电极的测试电阻要比基极对发射极的测试电阻小5-100Ω左右)。

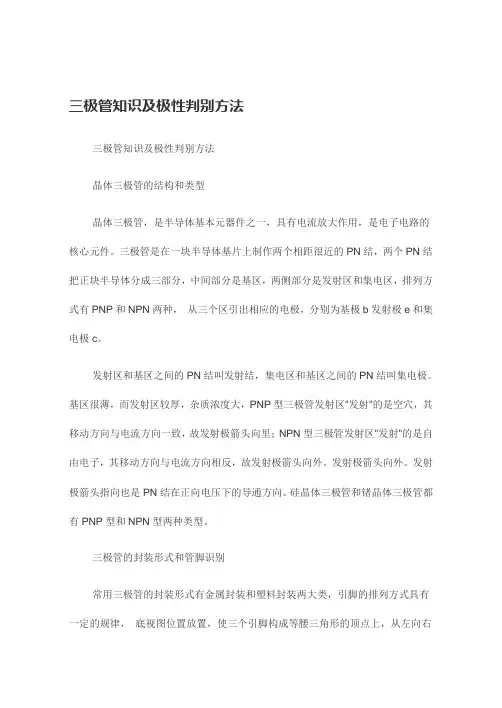

三极管知识及极性判别方法三极管知识及极性判别方法晶体三极管的结构和类型晶体三极管,是半导体基本元器件之一,具有电流放大作用,是电子电路的核心元件。
三极管是在一块半导体基片上制作两个相距很近的PN结,两个PN结把正块半导体分成三部分,中间部分是基区,两侧部分是发射区和集电区,排列方式有PNP和NPN两种,从三个区引出相应的电极,分别为基极b发射极e和集电极c。
发射区和基区之间的PN结叫发射结,集电区和基区之间的PN结叫集电极。
基区很薄,而发射区较厚,杂质浓度大,PNP型三极管发射区"发射"的是空穴,其移动方向与电流方向一致,故发射极箭头向里;NPN型三极管发射区"发射"的是自由电子,其移动方向与电流方向相反,故发射极箭头向外。
发射极箭头向外。
发射极箭头指向也是PN结在正向电压下的导通方向。
硅晶体三极管和锗晶体三极管都有PNP型和NPN型两种类型。
三极管的封装形式和管脚识别常用三极管的封装形式有金属封装和塑料封装两大类,引脚的排列方式具有一定的规律,底视图位置放置,使三个引脚构成等腰三角形的顶点上,从左向右依次为e b c;对于中小功率塑料三极管按图使其平面朝向自己,三个引脚朝下放置,则从左到右依次为e b c。
目前,国内各种类型的晶体三极管有许多种,管脚的排列不尽相同,在使用中不确定管脚排列的三极管,必须进行测量确定各管脚正确的位置,或查找晶体管使用手册,明确三极管的特性及相应的技术参数和资料。
晶体三极管的电流放大作用晶体三极管具有电流放大作用,其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。
这是三极管最基本的和最重要的特性。
我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数,用符号“β”表示。
电流放大倍数对于某一只三极管来说是一个定值,但随着三极管工作时基极电流的变化也会有一定的改变。
晶体三极管的三种工作状态截止状态:当加在三极管发射结的电压小于PN结的导通电压,基极电流为零,集电极电流和发射极电流都为零,三极管这时失去了电流放大作用,集电极和发射极之间相当于开关的断开状态,我们称三极管处于截止状态。

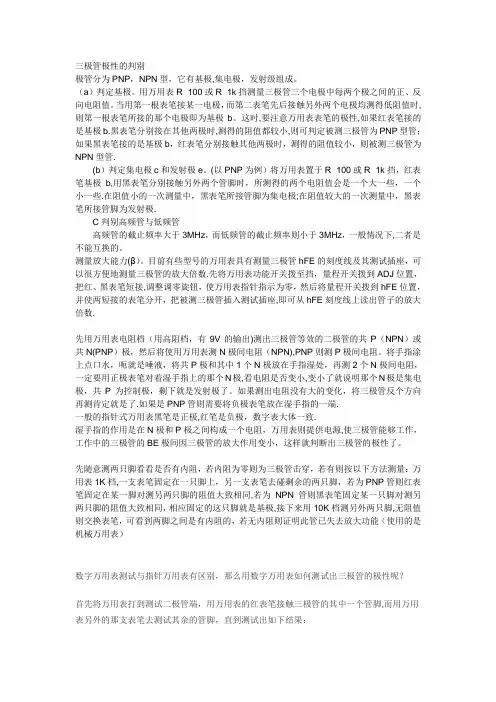

三极管极性的判别极管分为PNP,NPN型,它有基极,集电极,发射级组成。
(a)判定基极。
用万用表R×100或R×1k挡测量三极管三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极,而第二表笔先后接触另外两个电极均测得低阻值时,则第一根表笔所接的那个电极即为基极b。
这时,要注意万用表表笔的极性,如果红表笔接的是基极b.黑表笔分别接在其他两极时,测得的阻值都较小,则可判定被测三极管为PNP型管;如果黑表笔接的是基极b,红表笔分别接触其他两极时,测得的阻值较小,则被测三极管为NPN型管.(b)判定集电极c和发射极e。
(以PNP为例)将万用表置于R×100或R×1k挡,红表笔基极b,用黑表笔分别接触另外两个管脚时,所测得的两个电阻值会是一个大一些,一个小一些.在阻值小的一次测量中,黑表笔所接管脚为集电极;在阻值较大的一次测量中,黑表笔所接管脚为发射极.C判别高频管与低频管高频管的截止频率大于3MHz,而低频管的截止频率则小于3MHz,一般情况下,二者是不能互换的。
测量放大能力(β)。
目前有些型号的万用表具有测量三极管hFE的刻度线及其测试插座,可以很方便地测量三极管的放大倍数.先将万用表功能开关拨至挡,量程开关拨到ADJ位置,把红、黑表笔短接,调整调零旋钮,使万用表指针指示为零,然后将量程开关拨到hFE位置,并使两短接的表笔分开,把被测三极管插入测试插座,即可从hFE刻度线上读出管子的放大倍数.先用万用表电阻档(用高阻档,有9V的输出)测出三极管等效的二极管的共P(NPN)或共N(PNP)极,然后将使用万用表测N极间电阻(NPN),PNP则测P极间电阻。
将手指涂上点口水,呃就是唾液,将共P极和其中1个N极放在手指湿处,再测2个N极间电阻,一定要用正极表笔对着湿手指上的那个N极,看电阻是否变小,变小了就说明那个N极是集电极,共P为控制极,剩下就是发射极了。

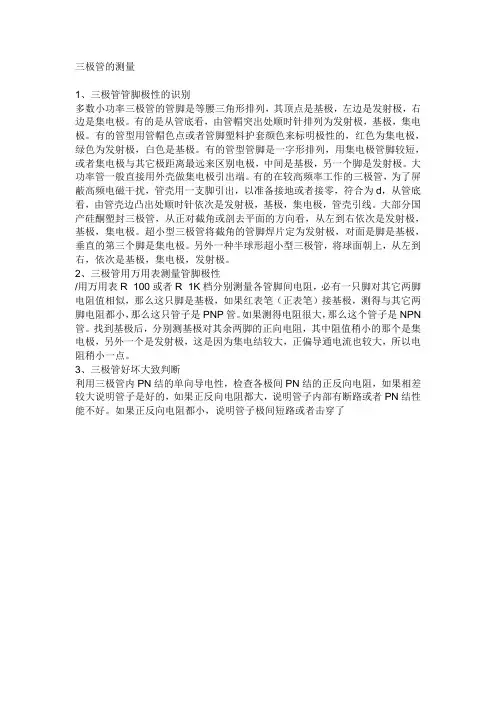

三极管的测量1、三极管管脚极性的识别多数小功率三极管的管脚是等腰三角形排列,其顶点是基极,左边是发射极,右边是集电极。
有的是从管底看,由管帽突出处顺时针排列为发射极,基极,集电极。
有的管型用管帽色点或者管脚塑料护套颜色来标明极性的,红色为集电极,绿色为发射极,白色是基极。
有的管型管脚是一字形排列,用集电极管脚较短,或者集电极与其它极距离最远来区别电极,中间是基极,另一个脚是发射极。
大功率管一般直接用外壳做集电极引出端。
有的在较高频率工作的三极管,为了屏蔽高频电磁干扰,管壳用一支脚引出,以准备接地或者接零,符合为d,从管底看,由管壳边凸出处顺时针依次是发射极,基极,集电极,管壳引线。
大部分国产硅酮塑封三极管,从正对截角或剖去平面的方向看,从左到右依次是发射极,基极,集电极。
超小型三极管将截角的管脚焊片定为发射极,对面是脚是基极,垂直的第三个脚是集电极。
另外一种半球形超小型三极管,将球面朝上,从左到右,依次是基极,集电极,发射极。
2、三极管用万用表测量管脚极性/用万用表R×100或者R×1K档分别测量各管脚间电阻,必有一只脚对其它两脚电阻值相似,那么这只脚是基极,如果红表笔(正表笔)接基极,测得与其它两脚电阻都小,那么这只管子是PNP管。
如果测得电阻很大,那么这个管子是NPN 管。
找到基极后,分别测基极对其余两脚的正向电阻,其中阻值稍小的那个是集电极,另外一个是发射极,这是因为集电结较大,正偏导通电流也较大,所以电阻稍小一点。
3、三极管好坏大致判断利用三极管内PN结的单向导电性,检查各极间PN结的正反向电阻,如果相差较大说明管子是好的,如果正反向电阻都大,说明管子内部有断路或者PN结性能不好。
如果正反向电阻都小,说明管子极间短路或者击穿了。

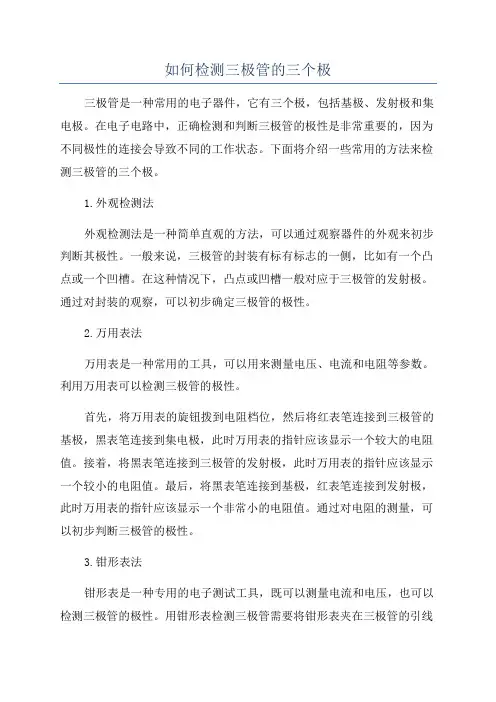

如何检测三极管的三个极三极管是一种常用的电子器件,它有三个极,包括基极、发射极和集电极。
在电子电路中,正确检测和判断三极管的极性是非常重要的,因为不同极性的连接会导致不同的工作状态。
下面将介绍一些常用的方法来检测三极管的三个极。
1.外观检测法外观检测法是一种简单直观的方法,可以通过观察器件的外观来初步判断其极性。
一般来说,三极管的封装有标有标志的一侧,比如有一个凸点或一个凹槽。
在这种情况下,凸点或凹槽一般对应于三极管的发射极。
通过对封装的观察,可以初步确定三极管的极性。
2.万用表法万用表是一种常用的工具,可以用来测量电压、电流和电阻等参数。
利用万用表可以检测三极管的极性。
首先,将万用表的旋钮拨到电阻档位,然后将红表笔连接到三极管的基极,黑表笔连接到集电极,此时万用表的指针应该显示一个较大的电阻值。
接着,将黑表笔连接到三极管的发射极,此时万用表的指针应该显示一个较小的电阻值。
最后,将黑表笔连接到基极,红表笔连接到发射极,此时万用表的指针应该显示一个非常小的电阻值。
通过对电阻的测量,可以初步判断三极管的极性。
3.钳形表法钳形表是一种专用的电子测试工具,既可以测量电流和电压,也可以检测三极管的极性。
用钳形表检测三极管需要将钳形表夹在三极管的引线上,然后读取钳形表上的数值和符号。
当钳形表读数为正时,表示引线从基极流向发射极,从而可以判断基极、发射极和集电极的对应关系。
如果钳形表读数为负,则表示引线从基极流向集电极。
4.对比法利用对比法也可以判断三极管的极性。
对比法是指将待检测的三极管与已知极性的三极管进行比较。
首先,将待检测的三极管与已知极性的三极管封装一致地放在同样的位置上。
接着,通过测量两个三极管的电压和电流,并比较它们的差异,就可以初步判断待检测三极管的极性。
以上是一些常用的方法来检测三极管的三个极。
这些方法各有优劣,可以根据实际情况来选择合适的方法。
无论使用哪种方法,都需要谨慎操作,以防止对三极管产生损坏。

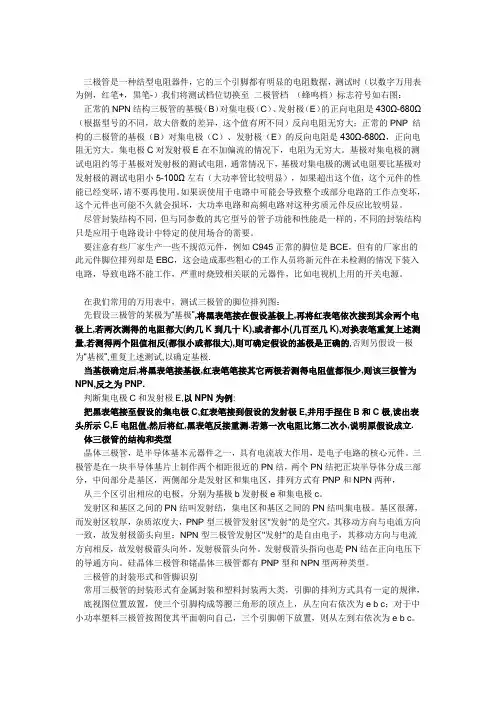

三极管是一种结型电阻器件,它的三个引脚都有明显的电阻数据,测试时(以数字万用表为例,红笔+,黒笔-)我们将测试档位切换至二极管档(蜂鸣档)标志符号如右图:正常的NPN结构三极管的基极(B)对集电极(C)、发射极(E)的正向电阻是430Ω-680Ω(根据型号的不同,放大倍数的差异,这个值有所不同)反向电阻无穷大;正常的PNP 结构的三极管的基极(B)对集电极(C)、发射极(E)的反向电阻是430Ω-680Ω,正向电阻无穷大。
集电极C对发射极E在不加偏流的情况下,电阻为无穷大。
基极对集电极的测试电阻约等于基极对发射极的测试电阻,通常情况下,基极对集电极的测试电阻要比基极对发射极的测试电阻小5-100Ω左右(大功率管比较明显),如果超出这个值,这个元件的性能已经变坏,请不要再使用。
如果误使用于电路中可能会导致整个或部分电路的工作点变坏,这个元件也可能不久就会损坏,大功率电路和高频电路对这种劣质元件反应比较明显。
尽管封装结构不同,但与同参数的其它型号的管子功能和性能是一样的,不同的封装结构只是应用于电路设计中特定的使用场合的需要。
要注意有些厂家生产一些不规范元件,例如C945正常的脚位是BCE,但有的厂家出的此元件脚位排列却是EBC,这会造成那些粗心的工作人员将新元件在未检测的情况下装入电路,导致电路不能工作,严重时烧毁相关联的元器件,比如电视机上用的开关电源。
在我们常用的万用表中,测试三极管的脚位排列图:先假设三极管的某极为“基极”,将黑表笔接在假设基极上,再将红表笔依次接到其余两个电极上,若两次测得的电阻都大(约几K到几十K),或者都小(几百至几K),对换表笔重复上述测量,若测得两个阻值相反(都很小或都很大),则可确定假设的基极是正确的,否则另假设一极为“基极”,重复上述测试,以确定基极.当基极确定后,将黑表笔接基极,红表笔笔接其它两极若测得电阻值都很少,则该三极管为NPN,反之为PNP.判断集电极C和发射极E,以NPN为例:把黑表笔接至假设的集电极C,红表笔接到假设的发射极E,并用手捏住B和C极,读出表头所示C,E电阻值,然后将红,黑表笔反接重测.若第一次电阻比第二次小,说明原假设成立. 体三极管的结构和类型晶体三极管,是半导体基本元器件之一,具有电流放大作用,是电子电路的核心元件。

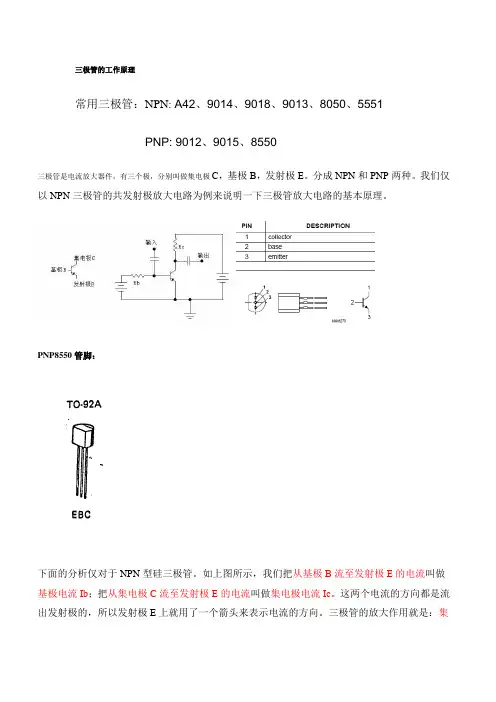

三极管的工作原理常用三极管:NPN: A42、9014、9018、9013、8050、5551PNP: 9012、9015、8550三极管是电流放大器件,有三个极,分别叫做集电极C,基极B,发射极E。
分成NPN和PNP两种。
我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。
PNP8550管脚:下面的分析仅对于NPN型硅三极管。
如上图所示,我们把从基极B流至发射极E的电流叫做基极电流Ib;把从集电极C流至发射极E的电流叫做集电极电流Ic。
这两个电流的方向都是流出发射极的,所以发射极E上就用了一个箭头来表示电流的方向。
三极管的放大作用就是:集电极电流受基极电流的控制(假设电源能够提供给集电极足够大的电流的话),并且基极电流很小的变化,会引起集电极电流很大的变化,且变化满足一定的比例关系:集电极电流的变化量是基极电流变化量的β倍,即电流变化被放大了β倍,所以我们把β叫做三极管的放大倍数(β一般远大于1,例如几十,几百)。
如果我们将一个变化的小信号加到基极跟发射极之间,这就会引起基极电流Ib的变化,Ib的变化被放大后,导致了Ic很大的变化。
如果集电极电流Ic是流过一个电阻R的,那么根据电压计算公式U=R*I可以算得,这电阻上电压就会发生很大的变化。
我们将这个电阻上的电压取出来,就得到了放大后的电压信号了。
三极管在实际的放大电路中使用时,还需要加合适的偏置电路。
这有几个原因。
首先是由于三极管BE结的非线性(相当于一个二极管),基极电流必须在输入电压大到一定程度后才能产生(对于硅管,常取0.7V)。
当基极与发射极之间的电压小于0.7V时,基极电流就可以认为是0。
但实际中要放大的信号往往远比0.7V要小,如果不加偏置的话,这么小的信号就不足以引起基极电流的改变(因为小于0.7V时,基极电流都是0)。
如果我们事先在三极管的基极上加上一个合适的电流(叫做偏置电流,上图中那个电阻Rb就是用来提供这个电流的,所以它被叫做基极偏置电阻),那么当一个小信号跟这个偏置电流叠加在一起时,小信号就会导致基极电流的变化,而基极电流的变化,就会被放大并在集电极上输出。
判断三极管类型及引脚极性的判别口诀三极管的管型及管脚的判别是电子技术初学者的一项基本功,为了帮助读者迅速掌握测判方法,笔者总结出四句口诀:“三颠倒,找基极;PN结,定管型;顺箭头,偏转大;测不准,动嘴巴。
”下面让我们逐句进行解释吧。
一、三颠倒,找基极大家知道,三极管是含有两个PN结的半导体器件。
根据两个PN结连接方式不同,可以分为NPN型和PNP型两种不同导电类型的三极管,图1是它们的电路符号和等效电路。
测试三极管要使用万用电表的欧姆挡,并选择R×100或R×1k挡位。
图2绘出了万用电表欧姆挡的等效电路。
由图可见,红表笔所连接的是表内电池的负极,黑表笔则连接着表内电池的正极。
假定我们并不知道被测三极管是NPN型还是PNP型,也分不清各管脚是什么电极。
测试的第一步是判断哪个管脚是基极。
这时,我们任取两个电极(如这两个电极为1、2),用万用电表两支表笔颠倒测量它的正、反向电阻,观察表针的偏转角度;接着,再取1、3两个电极和2、3两个电极,分别颠倒测量它们的正、反向电阻,观察表针的偏转角度。
在这三次颠倒测量中,必然有两次测量结果相近:即颠倒测量中表针一次偏转大,一次偏转小;剩下一次必然是颠倒测量前后指针偏转角度都很小,这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。
二、PN结,定管型找出三极管的基极后,我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。
将万用表的黑表笔接触基极,红表笔接触另外两个电极中的任一电极,若表头指针偏转角度很大,则说明被测三极管为NPN 型管;若表头指针偏转角度很小,则被测管即为PNP型。
三、顺箭头,偏转大找出了基极b,另外两个电极哪个是集电极c,哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。
(1) 对于NPN型三极管,穿透电流的测量电路如图3所示。
根据这个原理,用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec,虽然两次测量中万用表指针偏转角度都很小,但仔细观察,总会有一次偏转角度稍大,此时电流的流向一定是:黑表笔→c极→b极→e极→红表笔,电流流向正好与三极管符号中的箭头方向一致(“顺箭头”),所以此时黑表笔所接的一定是集电极c,红表笔所接的一定是发射极e。
三极管的主要参数及极性判断Z304三极管的主要参数及极性判别1.常用小功率三极管的主要参数常用小功率三极管的主要参数,参见表B311。
2.三极管电极和管型的判别(1) 目测法① 管型的判别一般,管型是NPN还是PNP应从管壳上标注的型号来辨别。
依照部颁标准,三极管型号的第二位(字母),A、C表示PNP管,B、D表示NPN管,例如:3AX 为PNP型低频小功率管3BX 为NPN型低频小功率管3CG 为PNP型高频小功率管 3DG 为NPN型高频小功率管3AD 为PNP型低频大功率管 3DD 为NPN型低频大功率管3CA 为PNP型高频大功率管 3DA 为NPN型高频大功率管此外有国际流行的9011~9018系列高频小功率管,除9012和9015为PNP管外,其余均为NP N型管。
② 管极的判别常用中小功率三极管有金属圆壳和塑料封装(半柱型)等外型,图T305介绍了三种典型的外形和管极排列方式。
(2) 用万用表电阻档判别三极管内部有两个PN结,可用万用表电阻档分辨e、b、c三个极。
在型号标注模糊的情况下,也可用此法判别管型。
① 基极的判别判别管极时应首先确认基极。
对于NPN管,用黑表笔接假定的基极,用红表笔分别接触另外两个极,若测得电阻都小,约为几百欧~几千欧;而将黑、红两表笔对调,测得电阻均较大,在几百千欧以上,此时黑表笔接的就是基极。
PNP管,情况正相反,测量时两个PN结都正偏的情况下,红表笔接基极。
实际上,小功率管的基极一般排列在三个管脚的中间,可用上述方法,分别将黑、红表笔接基极,既可测定三极管的两个PN结是否完好(与二极管PN结的测量方法一样),又可确认管型。
② 集电极和发射极的判别确定基极后,假设余下管脚之一为集电极c,另一为发射极e,用手指分别捏住c极与b极(即用手指代替基极电阻R b)。
同时,将万用表两表笔分别与c、e接触,若被测管为NPN,则用黑表笔接触c 极、用红表笔接e极(PNP管相反),观察指针偏转角度;然后再设另一管脚为c极,重复以上过程,比较两次测量指针的偏转角度,大的一次表明I C大,管子处于放大状态,相应假设的c、e极正确。
三极管集电极判别方法三极管是一种常用的电子元件,广泛应用于各种电路中。
在使用三极管时,我们常常需要判断其集电极的正负极性,以确保电路的正常工作。
下面将介绍几种常见的判别方法。
第一种方法是通过观察三极管引脚标记。
在三极管的外壳上,通常会标注有三个引脚,分别是基极、发射极和集电极。
其中,集电极一般标记为C,发射极标记为E,基极标记为B。
通过观察引脚标记,我们可以轻松地判断出集电极的位置。
第二种方法是通过查阅三极管的规格手册。
每个型号的三极管都有对应的规格手册,其中详细说明了各个引脚的功能和特性。
通过查阅手册,我们可以找到集电极的位置和电压极性。
一般来说,集电极的电压较高,为正极性。
第三种方法是通过测量三极管的电压。
在测量之前,我们需要将三极管从电路中取出,并将万用表调至电压测量档位。
然后,将万用表的红表笔接到三极管的集电极上,黑表笔接到三极管的发射极上。
如果测量结果显示正电压,说明集电极是正极性;如果显示负电压,说明集电极是负极性。
第四种方法是通过测试三极管的工作状态。
在使用三极管时,我们可以将其接入一个简单的电路中,并通过观察其工作状态来判断集电极的极性。
例如,我们可以将三极管作为开关使用,当集电极处于正极性时,电路将通路;当集电极处于负极性时,电路将断路。
通过观察电路的表现,我们可以得出集电极的极性信息。
除了以上几种方法,还有一些其他的判别方法,例如通过测量三极管的电阻值、通过观察三极管的器件结构等。
不同的方法适用于不同的情况,我们可以根据具体的需求选择合适的方法。
总结起来,判别三极管集电极的方法有很多种,包括观察引脚标记、查阅规格手册、测量电压、测试工作状态等。
通过合理选择和应用这些方法,我们可以准确地判断三极管集电极的极性,从而保证电路的正常工作。
在实际应用中,我们应当根据具体情况选择合适的方法,并注意避免歧义或错误信息的出现。
通过不断学习和实践,我们可以更加熟练地掌握三极管集电极的判别方法,提高自己的电子技术水平。
三极管极性的判别————————————————————————————————作者:————————————————————————————————日期:三极管极性的判别使用万用表对三极管极性的判断本文只针对NPN型三极管判别加以说明,对于PNP三极管判别在表笔搭接上与NPN型相反。
三极管的三支引脚,基极(B)、集电极(C)、和发射极(E),可以利用万用表简单地判定出。
三极管的hFE值也可测得。
将万用表的红棒(-)和黑棒(+)测三极管的任意两支管脚(1K 档),若呈低阻值,则其中有一脚为基极(B)。
之后,将红棒(-)移至第三支脚,若仍呈低电阻,则未移动的黑棒所接的脚为基极,并得知此三极管为NPN型,如下图(a)所示。
(此时万用表表置于R x 1K档)。
剩下的二支脚( E和C )如何判别呢?详见-怎么判断三极管的发射极与集电极。
如何检测好坏:1,判断集电极-发射极之间漏电,您找到集电极和发射极后,您若直接用万用表测这二支引脚,无论极性如何对换,均呈高阻值。
如下图(b)所示。
一只良好的普通硅三级管发射级与集电级万用表指针位置几乎是不动的,若发现阻值变小,说明这只管子性能已不好了。
判断发射级与集电极漏电用万用表10K档位。
2,判断集电极与基极和发射极与基极之间漏电,用10K挡红棒(-)搭在基极引脚上,黑棒依次搭在集电极和发射极引脚上,阻值应为无穷大,万用表指针位置几乎是不动的,若发现表针走动哪怕有一点走动,说明这只三极管性能已不好三极管基极的判别:根据三极管的结构示意图,我们知道三极管的基极是三极管中两个PN结的公共极,因此,在判别三极管的基极时,只要找出两个PN结的公共极,即为三极管的基极。
具体方法是将多用电表调至电阻挡的R×1k挡,先用红表笔放在三极管的一只脚上,用黑表笔去碰三极管的另两只脚,如果两次全通,则红表笔所放的脚就是三极管的基极。
如果一次没找到,则红表笔换到三极管的另一个脚,再测两次;如还没找到,则红表笔再换一下,再测两次。
