施耐德C65N系列断路器选型手册

第七部分低压终端配电产品选型指南7-17-2A c t i 9系列的主要产品Acti 9 断路器安装结构示意图78910115432161. iC65断路器2. iMN/iMN s欠压脱扣器或iMSU过压脱扣器3. iMX/iMX+OF分励脱扣器4. iSD报警接点或OF/SD+OF双重切换接点5. iOF辅助接点6. Vigi iC65剩余电流动作附件7. Multiclip配电模块8. 断路器插拔式底座9. 间隔件10. 旋转手柄11. 手柄锁扣77-37-47-5i C 65断路器选型表-/ + 说明：1. K 系列i C 65断路器分断能力6000A ，额定电流6～32A ，不可选用剩余电流动作保护附件及电气附件。

2. i C 65系列仅B 曲线有3A 的产品。

3. i C 65L 无B 曲线产品。

举例：产品号：i C 65N C 20A /2P V E 30m A 。

表示：i C 65小型断路器，6k A 分断，C 曲线，额定电流20A ，2极带电子式剩余电流保护附件，额定剩余电流30m A 。

7-6i C 60L M A 断路器选型表i C 60/ + 说明：1. i C 60L M A 为单磁式小型断路器，无过载保护。

须与热继电器等元件配合，实现过载保护。

举例：产品号：i C 60L M A 16A /3P i M N 。

表示：i C 60L M A 单磁式小型断路器，分断能力15k A ，额定电流16A ，3极，配i M N 欠压脱扣单元。

7-7i D P N 断路器选型表+ 说明：1. K 系列i D P N 断路器分断能力4500A ，额定电流6～32A ，不可选用剩余电流动作保护附件及电气附件。

2. V E C +表示最新的18m m 一体式剩余电流动作保护器(R C B O )，i D P N a /N V i g i +，电子式，A C 类，30m A ，额定电流10~25A ，不可拼装电气附件3. i D P N a 无2A 型号。

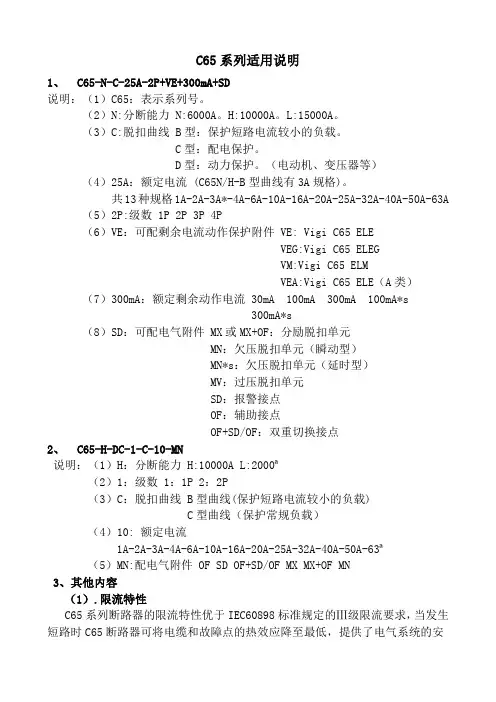

C65系列适用说明1、C65-N-C-25A-2P+VE+300mA+SD说明：（1）C65：表示系列号。

（2）N:分断能力 N:6000A。

H:10000A。

L:15000A。

（3）C:脱扣曲线 B型：保护短路电流较小的负载。

C型：配电保护。

D型：动力保护。

（电动机、变压器等）（4）25A：额定电流 (C65N/H-B型曲线有3A规格)。

共13种规格1A-2A-3A*-4A-6A-10A-16A-20A-25A-32A-40A-50A-63A （5）2P:级数 1P 2P 3P 4P（6）VE：可配剩余电流动作保护附件 VE: Vigi C65 ELEVEG:Vigi C65 ELEGVM:Vigi C65 ELMVEA:Vigi C65 ELE（A类）（7）300mA：额定剩余动作电流 30mA 100mA 300mA 100mA*s300mA*s（8）SD：可配电气附件 MX或MX+OF：分励脱扣单元MN：欠压脱扣单元（瞬动型）MN*s：欠压脱扣单元（延时型）MV：过压脱扣单元SD：报警接点OF：辅助接点OF+SD/OF：双重切换接点2、C65-H-DC-1-C-10-MN说明：（1）H：分断能力 H:10000A L:2000ª（2）1：级数 1：1P 2：2P（3）C：脱扣曲线 B型曲线(保护短路电流较小的负载)C型曲线（保护常规负载）（4）10: 额定电流1A-2A-3A-4A-6A-10A-16A-20A-25A-32A-40A-50A-63ª（5）MN:配电气附件 OF SD OF+SD/OF MX MX+OF MN3、其他内容（1）.限流特性C65系列断路器的限流特性优于IEC60898标准规定的Ⅲ级限流要求，当发生短路时C65断路器可将电缆和故障点的热效应降至最低，提供了电气系统的安全性，减小了故障对系统和设备的影响，而且也减少了短路对断路器bengs本身的影响，大大提高了断路器的电气寿命。

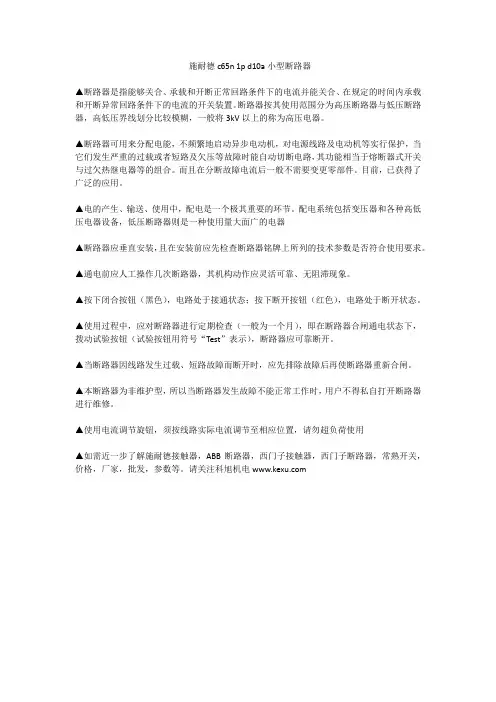

施耐德c65n 1p d10a小型断路器
▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

▲断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

▲电的产生、输送、使用中，配电是一个极其重要的环节。

配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。

▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。

▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。

▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。

▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。

▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。

▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用
▲如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。

请关注科旭机电。

C65系列小型断路器产品性能特点描述具丰富的产品系列，根据分断能力的不同，C65a,C65N,C65H,C65L的分断能力覆盖了4.5~15KA的范围，额定电流1〜63A,具B/C/D 型脱扣曲线。

可拼装丰富的电气附件、机械附件，实现功能的极大扩充和操作的便利。

全系列产品可拼装漏电保护附件，实现A/AC类漏电保护功能，额定剩余动作电流包括30mA,300mA和300mA延时型。

优点C65系列小型断路器作为一种具突破性意义的模数化产品诞生以来，经过不断的拓展完善，始终领先于市场，已经成为世界低压终端配电产品的典范。

应用可广泛应用于工业、商业及民用低压终端配电的需要。

NC100H/125H/NC100LS断路器产品性能特点描述额定电流63〜125A，具C/D型脱扣曲线，每极宽度27mm,分断能力高达36KA。

可拼装电气附件实现欠压脱扣、指示/报警及分励脱扣等功能。

能拼装额定动作剩余电流30〜1000mA的漏电保护附件。

17867C65N1PC1A17868C65N1PC2A17870C65N1PC4A17871C65N1PC6A17873C65N1PC10A17874C65N1PC16A17875C65N1PC20A17876C65N1PC25A17877C65N1PC32A17878C65N1PC40A17879C65N1PC50A17880C65N1PC63A17881C65N2PC1A17882C65N2PC2A17884C65N2PC4A17885C65N2PC6A17887C65N2PC10A17888C65N2PC16A17889C65N2PC20A17890C65N2PC25A17891C65N2PC32A17892C65N2PC40A17893C65N2PC50A17894C65N2PC63A17895C65N3PC1A17896C65N3PC2A17898C65N3PC4A17899C65N3PC6A17900C65N3PC10A17902C65N3PC16A17903C65N3PC20A17904C65N3PC25A17905C65N3PC32A17906C65N 3PC40A17907C65N3PC50A17908C65N3PC63A17909C65N4PC1A17910C65N4PC2A17912C65N4PC4A17913C65N4PC6A17914C65N4PC10A17916C65N4PC16A17917C65N4PC20A17918C65N4PC25A17919C65N4PC32A17920C65N4PC40A17921C65N 4PC50A17922C65N4PC63A17924C65N1PD1A17925C65N1PD2A17927C65N1PD4A17928C65N1PD6A17929C65N1PD 10A17931C65N1PD16A17932C65N1PD20A17933C65N1PD25A17934C65N1PD32A17935C 65N1PD40A17987C65N1PD50A17988C65N1PD63A17936C65N2PD1A17937C65N2PD2A17939C65N2PD4A17940C65N2PD6A17941C65N2PD 10A17943C65N2PD16A17944C65N2PD20A17945C65N2PD25A17946C65N2PD32A17947C65N2PD40A17989C65N2PD50A17990C65N2PD63A17948C65N3PD1A17949C65N3PD2A17951C65N3PD4A17952C65N3PD6A17953C65N3PD10A17955C65N3PD16A17956C65N3PD20A17957C65N3PD25A17958C65N3PD32A17959C65N3PD40A17991C65N3PD50A17992C65N3PD63A17960C65N4PD1A17961C65N4PD2A17963C65N4PD4A17964C65N4PD6A17965C65N4PD10A17967C65N4PD16A17968C65N4PD20A17969C65N4PD25A17985C65N4PD32A17986C65N4PD40A17993C65N4PD50A17994C65N4PD63AC65L断路器技术参数标准：IEC60947-2/GB14048.2脱扣曲线：C/D额定电压：1PAC230V2/3/4PAC400V额定电流：1-63A分断能力：15kAReferenceDescription订货号说明917036C65L1PC1A917037C65L1PC2A917038C65L1PC4A917039C65L1PC6A917040C65L1PC10A917041C65L1PC16A917042C6 5L1PC20A917043C65L1PC25A917044C65L1PC32A917045C65L1PC40A917046C65L1PC50 A917047C65L1PC63A917048C65L2PC1A917049C65L2PC2A917050C65L2PC4A917051C65L2PC6A917052C65L2 PC10A917053C65L2PC16A917054C65L2PC20A917055C65L2PC25A917056C65L2PC32A9 17057C65L2PC40A917058C65L2PC50A917059C65L2PC63A917060C65L3PC1A917061C65L3PC2A917062C65L3PC4A917063C65L3PC6A917064C65L3 PC10A917065C65L3PC16A917066C65L3PC20A917067C65L3PC25A917068C65L3PC32A9 17069C65L3PC40A917070C65L3PC50A917071C65L3PC63A917072C65L4PC1A917073C65L4PC2A917074C65L4PC4A917075C65L4PC6A917076C65L4 PC10A917077C65L4PC16A917078C65L4PC20A917079C65L4PC25A917080C65L4PC32A917081C65L4PC40A917082C65L4PC50A917083 C65L4PC63A917084C65L1PD1A917085C65L1PD2A917086C65L1PD4A917087C65L1PD6A917088C65L 1PD10A917089C65L1PD16A917090C65L1PD20A917091C65L1PD25A917092C65L1PD32A 917093C65L1PD40A917094C65L1PD50A917095C65L1PD63A917096C65L2PD1A917097C65L2PD2A917098C65L2PD4A917099C65L2PD6A917100C65L 2PD10A917101C65L2PD16A917102C65L2PD20A917103C65L2PD25A917104C65L2PD32A 917105C65L2PD40A917106C65L2PD50A917107C65L2PD63A917108C65L3PD1A917109C65L3PD2A917110C65L3PD4A917111C65L3PD6A917112C65L 3PD10A917113C65L3PD16A917114C65L3PD20A917115C65L3PD25A917116C65L3PD32A 917117C65L3PD40A917118C65L3PD50A917119C65L3PD63A917120C65L4PD1A917121C65L4PD2A917122C65L4PD4A917123C65L4PD6A917124C65L 4PD10A917125C65L4PD16A917126C65L4PD20A917127C65L4PD25A917128C65L4PD32A 917129C65L4PD40A917130C65L4PD50A917131C65L4PD63AC65H断路器技术参数标准：IEC60898/GB10963-1999脱扣曲线：C/D额定电压：1PAC230V 2/3/4PAC400V额定电流：1-63A分断能力：10kAReferenceDescription订货号说明17570C65H1PC1A17571C65H1PC2A17573C65H1PC4A17574C65H1PC6A17575C65H1PC10A17577C65H1PC16A17578C65H1PC20A17579C65H1PC25A17580C65H1PC32A17581C65H1PC40A17582C65H1PC50A17583C65H1PC63A17584C65H2PC1A17585C65H2PC2A17587C65H2PC4A17588C65H2PC6A17589C65H2PC10A17591C65H2PC16A17592C65H2PC20A 17593C65H2PC25A 17594C65H2PC32A 17595C65H2PC40A 17596C65H2PC50A 17597 C65H2PC63A施耐德接触器LC1-D300＊7C380VAC/300A,160KWLC1-F330＊＊＊380VAC/330A,160KW380VAC/18A7.5KW380VAC/38A18.5KW380VAC/50A,22KW380VAC/95A,45KW380VAC/80A,37KWLC1-D11500＊5C380VAC/115A,55KWLC1-D3210＊＊＊380VAC/32A15KWLC1-D2501＊5N380VAC/25A11KWLC1-D3801＊＊＊380VAC/38A18.5KWLC1-D15000＊7C380VAC/150A,75KWLC1-D17000＊7C380VAC/170A,90KWLC1-D1210＊5N380VAC/12A5.5KWLC1-D1201＊＊＊380VAC/12A5.5KWLC1-D2510＊＊＊380VAC/25A11KWLC1-D1210＊＊＊380VAC/12A5.5KWLC1-D2510＊5N380VAC/25A11KWLC1-D3201＊＊＊380VAC/32A15KWLC1-D6511＊＊＊380VAC/65A,30KWLC1-D205＊5C380VAC/205A,110KWLC1-D245＊5C380VAC/245A132KWLC1-D245＊7C380VAC245A,132KWLC1-F185＊＊＊380VAC185A,90KWLC1-D1810＊＊＊ LC1-D3810＊＊＊ LC1-D5011＊＊＊ LC1-D9511＊＊＊ LC1-D8011＊＊＊LC1-D1810＊5N380VAC/18A7.5KWLC1-D0601＊5N380VAC/6A2.2KWLC1-D11500＊7C380VAC/115A,55KWLC1-D2501＊＊＊380VAC/25A11KWLC1-F115＊＊＊380VAC/115A,55KWLC1-F225＊＊＊380VAC/225A,110KWLC1-D0910＊5N380VAC/9A4KWLC1-D1801＊＊＊380VAC/18A7.5KWLC1-D0910＊＊＊380VAC/9A4KWLC1-D4011＊＊＊380VAC/40A18.5KWLC1-D1201＊5N380VAC/12A5.5KWLC1-D0901＊5N380VAC/9A4KWLC1-D0610＊5N380VAC/6A2.2KWLC1-D0901＊＊＊380VAC/9A4KWLC1-D1801＊5N380VAC/18A7.5KW施耐德热继电器（经济型LR2-D1306＊0.37KWLR2-D1310＊2.2KWLR2-D1353＊15KWLR2-D3363＊LR2-D1314＊4KWLR2-D2355＊15KWLR2-D1316＊ 5.5KWLR2-D3359＊25KWLR2-D3365＊LR2-D1312＊3-3.7KWLR2-D1321＊7.5KW LR2-D1322＊11KW LR2-D3353＊15KW LR2-D4365＊LR2-D1301＊＊LR2-D1302＊＊LR2-D1303＊＊LR2-D3322＊LR2-D3357＊LR2-D1308＊LR2-D3361＊LR2-D4369＊LR2-D1307＊LR2-D2353＊LR2-D3355＊11KW22KW1.1-1.5KW 30KW0.55-0.75KW 15KW18.5KWLR2-D1304＊＊LR2-D4367＊。

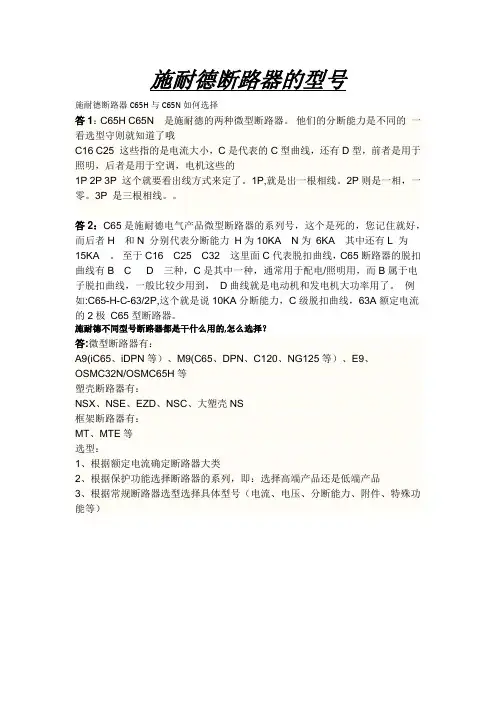

施耐德断路器的型号
施耐德断路器C65H与C65N如何选择
答1：C65H C65N 是施耐德的两种微型断路器。

他们的分断能力是不同的一看选型守则就知道了哦
C16 C25 这些指的是电流大小，C是代表的C型曲线，还有D型，前者是用于照明，后者是用于空调，电机这些的
1P 2P 3P 这个就要看出线方式来定了。

1P,就是出一根相线。

2P则是一相，一零。

3P 是三根相线。

答2：C65是施耐德电气产品微型断路器的系列号，这个是死的，您记住就好，而后者H 和N 分别代表分断能力H为10KA N为6KA 其中还有L 为
15KA 。

至于C16 C25 C32 这里面C代表脱扣曲线，C65断路器的脱扣曲线有B C D 三种，C是其中一种，通常用于配电/照明用，而B属于电子脱扣曲线，一般比较少用到，D曲线就是电动机和发电机大功率用了。

例如:C65-H-C-63/2P,这个就是说10KA分断能力，C级脱扣曲线，63A额定电流的2极C65型断路器。

施耐德不同型号断路器都是干什么用的,怎么选择？
答:微型断路器有：
A9(iC65、iDPN等）、M9(C65、DPN、C120、NG125等）、E9、
OSMC32N/OSMC65H等
塑壳断路器有：
NSX、NSE、EZD、NSC、大塑壳NS
框架断路器有：
MT、MTE等
选型：
1、根据额定电流确定断路器大类
2、根据保护功能选择断路器的系列，即：选择高端产品还是低端产品
3、根据常规断路器选型选择具体型号（电流、电压、分断能力、附件、特殊功能等）。

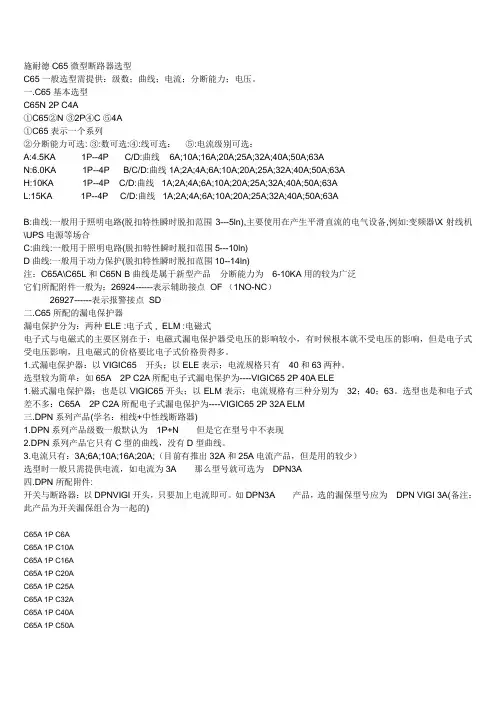

施耐德C65微型断路器选型C65一般选型需提供：级数；曲线；电流；分断能力；电压。

一.C65基本选型C65N 2P C4A①C65②N ③2P④C ⑤4A①C65表示一个系列②分断能力可选: ③:数可选:④:线可选：⑤:电流级别可选：A:4.5KA 1P--4P C/D:曲线 6A;10A;16A;20A;25A;32A;40A;50A;63AN:6.0KA 1P--4P B/C/D:曲线 1A;2A;4A;6A;10A;20A;25A;32A;40A;50A;63AH:10KA 1P--4P C/D:曲线 1A;2A;4A;6A;10A;20A;25A;32A;40A;50A;63AL:15KA 1P--4P C/D:曲线 1A;2A;4A;6A;10A;20A;25A;32A;40A;50A;63AB:曲线:一般用于照明电路(脱扣特性瞬时脱扣范围3---5ln),主要使用在产生平滑直流的电气设备,例如:变频器\X射线机\UPS电源等场合C:曲线:一般用于照明电路(脱扣特性瞬时脱扣范围5---10ln)D曲线:一般用于动力保护(脱扣特性瞬时脱扣范围10--14ln)注：C65A\C65L和C65N B曲线是属于新型产品分断能力为6-10KA用的较为广泛它们所配附件一般为：26924------表示辅助接点 OF （1NO-NC）26927------表示报警接点 SD二.C65所配的漏电保护器漏电保护分为：两种 ELE :电子式 , ELM :电磁式电子式与电磁式的主要区别在于：电磁式漏电保护器受电压的影响较小，有时候根本就不受电压的影响，但是电子式受电压影响，且电磁式的价格要比电子式价格贵得多。

1.式漏电保护器：以VIGIC65开头；以ELE表示；电流规格只有40和63两种。

选型较为简单：如65A2P C2A 所配电子式漏电保护为----VIGIC65 2P 40A ELE1.磁式漏电保护器：也是以VIGIC65开头；以ELM表示；电流规格有三种分别为32；40；63。

施耐德电气选型手册施耐德低压电器选型接触器:I<=7.5A LC1-D0922M5C I<=98A LC1-D11522M5C I<=10A LC1-D1222M5CI<=128A LC1-D15022M5C; I<=15.3A LC1-D1822M5C I<=145A LC1-D17022M5CI<=21A LC1-D2522M5C I<=175A LC1-D20522M5C I<=27.2A LC1-D3222M5C I<=210A LC1-D24522M5C I<=34A LC1-D4022M5C I<=260A LC1-D30022M5C I<=42.2A LC1-D5022M5C ; I<=350A LC1-D41022M5C I<=55.5A LC1-D6522M5C I<=410A LC1-D47522M5C I<=68A LC1-D8022M5C I<=540A LC1-D62022M5C I<=82A LC1-D9522M5C 热继电器:I<=0.16A LRD-01C I<=18A LRD-21C I<=0.25A LRD-02C I<=24A LRD-22CI<=0.40A LRD-03C I<=32A LRD-32C I<=0.63A LRD-04C I<=38A LRD-35C I<=1A LRD-05C I<=50A LRD-3357CI<=1.6A LRD-06C I<=65A LRD-3359CI<=2.5A LRD-07C I<=70A LRD-3361CI<=4A LRD-08C I<=80A LRD-3363CI<=6A LRD-10C I<=104A LRD-4365 I<=8A LRD-12C I<=120A LRD-4367I<=10A LRD-14C I<=140A LRD-4369I<=13A LRD-16C空气开关:电机的: 配电的:I<=11A NSX100HMA12.5 3P I<=13A NSX100HTM16 3PI<=23A NSX100HMA25 3P I<=18A NSX100HTM25 3PI<=45A NSX100HMA50 3P I<=29A NSX100HTM32 3PI<=70A NSX100HMA80 3P I<=35A NSX100HTM40 3PI<=90A NSX100HMA100 3P I<=45A NSX100HTM50 3PI<=140A NSX160HMA160 3P I<=55A NSX100HTM63 3PI<=230A NSX250HMA250 3P I<=70A NSX100HTM80 3PI<=360A NSX400HMIC2.3M 400 3P I<=90A NSX100HTM100 3PI<=570A NSX630HMIC2.3M 630 3P I<=110A NSX160HTM125 3PI<=140A NSX160HTM160 3PI<=180A NSX250HTM200 3PI<=225A NSX250HTM250 3PI<=360A NSX400HMIC2.3 400 3P I<=600A NSX630HMIC2.3 630 3P 三、中间继电器40、31、22CA2-DN??M5C常闭接点数量常开接点数量四、框架断路器:I=800A 型号:MT08N13P MIC 5.0AI=1000A 型号:MT10N13P MIC 5.0AI=1250A 型号:MT12N13P MIC 5.0AI=1600A 型号:MT16H13P MIC 5.0AI=2000A 型号:MT20H13P MIC 5.0AI=2500A 型号:MT25H13P MIC 5.0AI=3200A 型号:MT32H13P MIC 5.0AI=4000A 型号:MT40H13P MIC 5.0ATD101B(分体式，P<=45kW)TD101BB(分体式，P>45kW，用三只电流互感器)TD101B-#-M(#用数字1~5代替，1:1A、2:6.3A、3:25A、4:63A、5:100A)(M代表有4~20mA输出，不输出时取消M)TD101BB-#-M(#用数字6~7代替，6:200A、7:400A)(M代表有4~20mA输出，不输出时取消M) 并注明电流互感器的变比。

施耐德低压电器选型接触器：I<=7.5A LC1-D09 22M5C I<=10A LC1-D12 22M5C I<=15.3A LC1-D18 22M5C I<=21A LC1-D25 22M5CI<=27.2A LC1-D32 22M5CI<=34A LC1-D40 22M5C I<=42.2A LC1-D50 22M5C ；I<=55.5A LC1-D65 22M5CI<=68A LC1-D80 22M5CI<=82A LC1-D95 22M5C I<=98A LC1-D115 22M5CI<=128A LC1-D150 22M5C；I<=145A LC1-D170 22M5CI<=175A LC1-D205 22M5CI<=210A LC1-D245 22M5CI<=260A LC1-D300 22M5C I<=350A LC1-D410 22M5C I<=410A LC1-D475 22M5C I<=540A LC1-D620 22M5C热继电器：I<=0.16A LRD-01C I<=0.25A LRD-02C I<=0.40A LRD-03C I<=0.63A LRD-04C I<=1A LRD-05C I<=1.6A LRD-06C I<=2.5A LRD-07C I<=4A LRD-08C I<=6A LRD-10C I<=8A LRD-12C I<=10A LRD-14C I<=13A LRD-16C I<=18A LRD-21C I<=24A LRD-22C I<=32A LRD-32C I<=38A LRD-35C I<=50A LRD-3357C I<=65A LRD-3359C I<=70A LRD-3361C I<=80A LRD-3363C I<=104A LRD-4365 I<=120A LRD-4367 I<=140A LRD-4369空气开关：电机的：I<=11A NSX100HMA 12.5 3PI<=23A NSX100HMA 25 3PI<=45A NSX100HMA 50 3PI<=70A NSX100HMA 80 3PI<=90A NSX100HMA 100 3PI<=140A NSX160HMA 160 3PI<=230A NSX250HMA 250 3PI<=360A NSX400HMIC2.3M 400 3P I<=570A NSX630HMIC2.3M 630 3P 配电的：I<=13A NSX100HTM 16 3PI<=18A NSX100HTM 25 3PI<=29A NSX100HTM 32 3PI<=35A NSX100HTM 40 3PI<=45A NSX100HT M50 3PI<=55A NSX100HTM 63 3PI<=70A NSX100HTM 80 3PI<=90A NSX100HTM 100 3P I<=110A NSX160HTM 125 3P I<=140A NSX160HTM 160 3P I<=180A NSX250HTM 200 3P I<=225A NSX250HTM 250 3PI<=360A NSX400HMIC2.3 400 3P I<=600A NSX630HMIC2.3 630 3P三、中间继电器40、31、22CA2-DN□□M5C常闭接点数量常开接点数量四、框架断路器：I=800A 型号：MT08N13P MIC 5.0AI=1000A 型号：MT10N13P MIC 5.0AI=1250A 型号：MT12N13P MIC 5.0AI=1600A 型号：MT16H13P MIC 5.0AI=2000A 型号：MT20H13P MIC 5.0AI=2500A 型号：MT25H13P MIC 5.0AI=3200A 型号：MT32H13P MIC 5.0AI=4000A 型号：MT40H13P MIC 5.0ATD101B(分体式，P<=45kW)TD101BB(分体式，P>45kW，用三只电流互感器)TD101B-#-M(#用数字1~5代替，1：1A、2：6.3A、3：25A、4：63A、5：100A)(M代表有4~20mA输出，不输出时取消M)TD101BB-#-M(#用数字6~7代替，6：200A、7：400A)(M代表有4~20mA输出，不输出时取消M) 并注明电流互感器的变比。

施耐德断路器C65N系列型号一览表C65N断路器B型、C型和D型脱扣曲线IEC 60898 / GB 10963: 6000AC65N断路器具有以下功能：- 短路保护-过载保护- 控制- 隔离C65N断路器适用于工业、民用建筑能源及基础设施等领域低压终端电。

技术参数●电气参数○最大工作电压: 440 V AC○分断能力(IEC 60898)○冲击耐受电压: 6 kV●限流等级: 3●隔离功能○切实分断指示○手柄上绿色标志表示触头处于断开位置●快速闭合: 保证冲击性负载的可靠工作，延长断路器的电气寿命●机械寿命: 20,000次●环境○使用环境温度: -30°C 至+70°C○抗湿热性: 2类(温度55°C时，相对湿95%)●接线○隧道式接线端子○端子接线面积1～32 A，适用于25 mm2及以下导线40～63 A，适用于35 mm2及以下导线●安装模块化结构，可方便地安装在DIN标准导轨上B 型曲线保护短路电流较小的负载（如电源、长电缆等）●电气参数○额定电流: 1～63 A (30°C 时)○脱扣特性: 瞬时脱扣范围(3～5) InC 型曲线保护常规负载和配电线缆●电气参数○额定电流: 1～63 A (30°C 时)○脱扣特性: 瞬时脱扣范围(5～10) InD 型曲线保护起动电流大的冲击性负荷(如电动机，变压器等) ●电气参数○额定电流: 1～63 A (30°C时)○脱扣特性: 瞬时脱扣范围(10～14) In标准及认证●符合IEC 60898 / GB 10963-2004●获得CCC认证证书●拥有中国船级认证证书施耐德断路器C65N 1P B1A施耐德断路器C65N 1P B2A施耐德断路器C65N 1P B3A施耐德断路器C65N 1P B4A施耐德断路器C65N 1P B6A施耐德断路器C65N 1P B10A施耐德断路器C65N 1P B16A施耐德断路器C65N 1P B20A施耐德断路器C65N 1P B25A施耐德断路器C65N 1P B32A施耐德断路器C65N 1P B40A施耐德断路器C65N 1P B50A施耐德断路器C65N 1P B63A施耐德断路器C65N 2P B1A施耐德断路器C65N 2P B2A施耐德断路器C65N 2P B3A施耐德断路器C65N 2P B4A施耐德断路器C65N 2P B6A施耐德断路器C65N 2P B10A施耐德断路器C65N 2P B16A施耐德断路器C65N 2P B20A施耐德断路器C65N 2P B25A施耐德断路器C65N 2P B32A施耐德断路器C65N 2P B40A施耐德断路器C65N 2P B50A施耐德断路器C65N 2P B63A施耐德断路器C65N 3P B2A 施耐德断路器C65N 3P B3A 施耐德断路器C65N 3P B4A 施耐德断路器C65N 3P B6A 施耐德断路器C65N 3P B10A 施耐德断路器C65N 3P B16A 施耐德断路器C65N 3P B20A 施耐德断路器C65N 3P B25A 施耐德断路器C65N 3P B32A 施耐德断路器C65N 3P B40A 施耐德断路器C65N 3P B50A 施耐德断路器C65N 3P B63A 施耐德断路器C65N 4P B1A 施耐德断路器C65N 4P B2A 施耐德断路器C65N 4P B3A 施耐德断路器C65N 4P B4A 施耐德断路器C65N 4P B6A 施耐德断路器C65N 4P B10A 施耐德断路器C65N 4P B16A 施耐德断路器C65N 4P B20A 施耐德断路器C65N 4P B25A 施耐德断路器C65N 4P B32A 施耐德断路器C65N 4P B40A 施耐德断路器C65N 4P B50A 施耐德断路器C65N 4P B63A 施耐德断路器C65N 1P C1A 施耐德断路器C65N 1P C2A 施耐德断路器C65N 1P C4A 施耐德断路器C65N 1P C6A 施耐德断路器C65N 1P C10A 施耐德断路器C65N 1P C16A 施耐德断路器C65N 1P C20A 施耐德断路器C65N 1P C25A 施耐德断路器C65N 1P C32A 施耐德断路器C65N 1P C40A 施耐德断路器C65N 1P C50A 施耐德断路器C65N 1P C63A 施耐德断路器C65N 2P C1A 施耐德断路器C65N 2P C2A 施耐德断路器C65N 2P C4A 施耐德断路器C65N 2P C6A 施耐德断路器C65N 2P C10A 施耐德断路器C65N 2P C16A施耐德断路器C65N 2P C25A 施耐德断路器C65N 2P C32A 施耐德断路器C65N 2P C40A 施耐德断路器C65N 2P C50A 施耐德断路器C65N 2P C63A 施耐德断路器C65N 3P C1A 施耐德断路器C65N 3P C2A 施耐德断路器C65N 3P C4A 施耐德断路器C65N 3P C6A 施耐德断路器C65N 3P C10A 施耐德断路器C65N 3P C16A 施耐德断路器C65N 3P C20A 施耐德断路器C65N 3P C25A 施耐德断路器C65N 3P C32A 施耐德断路器C65N 3P C40A 施耐德断路器C65N 3P C50A 施耐德断路器C65N 3P C63A 施耐德断路器C65N 4P C1A 施耐德断路器C65N 4P C2A 施耐德断路器C65N 4P C4A 施耐德断路器C65N 4P C6A 施耐德断路器C65N 4P C10A 施耐德断路器C65N 4P C16A 施耐德断路器C65N 4P C20A 施耐德断路器C65N 4P C25A 施耐德断路器C65N 4P C32A 施耐德断路器C65N 4P C40A施耐德断路器C65N 4P C50A施耐德断路器C65N 4P C63A 施耐德断路器C65N 1P D1A 施耐德断路器C65N 1P D2A 施耐德断路器C65N 1P D4A 施耐德断路器C65N 1P D6A 施耐德断路器C65N 1P D10A 施耐德断路器C65N 1P D16A 施耐德断路器C65N 1P D20A 施耐德断路器C65N 1P D25A 施耐德断路器C65N 1P D32A 施耐德断路器C65N 1P D40A 施耐德断路器C65N 1P D50A施耐德断路器C65N 2P D1A 施耐德断路器C65N 2P D2A 施耐德断路器C65N 2P D4A 施耐德断路器C65N 2P D6A 施耐德断路器C65N 2P D10A 施耐德断路器C65N 2P D16A 施耐德断路器C65N 2P D20A 施耐德断路器C65N 2P D25A 施耐德断路器C65N 2P D32A 施耐德断路器C65N 2P D40A 施耐德断路器C65N 2P D50A 施耐德断路器C65N 2P D63A 施耐德断路器C65N 3P D1A 施耐德断路器C65N 3P D2A 施耐德断路器C65N 3P D4A 施耐德断路器C65N 3P D6A 施耐德断路器C65N 3P D10A 施耐德断路器C65N 3P D16A 施耐德断路器C65N 3P D20A 施耐德断路器C65N 3P D25A 施耐德断路器C65N 3P D32A 施耐德断路器C65N 3P D40A 施耐德断路器C65N 3P D50A 施耐德断路器C65N 3P D63A 施耐德断路器C65N 4P D1A 施耐德断路器C65N 4P D2A 施耐德断路器C65N 4P D4A 施耐德断路器C65N 4P D6A 施耐德断路器C65N 4P D10A 施耐德断路器C65N 4P D16A 施耐德断路器C65N 4P D20A 施耐德断路器C65N 4P D25A 施耐德断路器C65N 4P D32A 施耐德断路器C65N 4P D40A 施耐德断路器C65N 4P D50A 施耐德断路器C65N 4P D63A。

1.断路器的瞬时脱扣特性：施奈德断路器有A型B型D型：(1)B型C型D型吧，型号不同，瞬时脱扣特性不同，针对不同的设备的启动电流:B型主要用于冲击电流小的设备，如白炽灯照明回路，瞬时脱扣电流4~7INC型主要用于冲击电流一般的设备，如荧光灯，气体放电灯照明，及普通用电设备回路，瞬时脱扣电流7~10IND型主要用于冲击电流大的设备，如电动机等大启动电流的设备，瞬时脱扣电流8~14INC型用的最多，产量大，所以最便宜(2)还有一种分类是A类和B类：A类是非选择型，具有长延时和瞬时两段保护功能B类是选择型，具有长延时和短延时和瞬时三段保护功能B类的脱扣器一般是电子式的，容易调节，但是贵很多，选择断路器时充分考虑应用场所及配电形式施耐德C65N系列小型断路器相关参考数值：选型实例：C65N-4P-C25A(最后面为额定电流)2．断路器（空气开关）额定电流应为负荷电流的1.3—1.7倍。

3.分段能力参数是工作允许的最大负荷电流。

4.壳架等级电流，指的是，此壳架最大做到电流规格，如，100壳架的的最大电流一般只到100A；160的最大只到160A（增容的除外）；有些壳架有同样的电流规格，那么每个壳架等级之间的，差别在哪呢？是额定极限分断能力Icu、额定运行分断能力Ics之间的差别；例如：常熟的CM1-63L壳架AC400V时Icu:25KA，Ics：18KA；而大一级的CM1-100L壳架AC400V时Icu:35KA，Ics：22KA；这有什么作用呢？其实就是当线路短路时出现短路电流超过这一值时，断路器触头就来不及分断直接溶焊在一起或是开关直接爆炸掉了，起不到保护作用；但其实不用担心那些，产品在设计、生产时就已经做过型式试验，在额定的电流情况下，开关是可以保证使用的；另外要了解的常识就是，一般壳架等级越高分断能力越强，正常使用影响不大，就是考虑电源容量、还有就是短路时的分级保护就行；个人建议在较低壳架等级有相应规格的电流时直接选用即可，因为，每个壳架最大的电流基本都做过型式试验的，分断能力一定达到要求的，比壳架电流小的规格肯定没问题（质量保证的前提下），等于壳架电流的可以考虑选大一级，因为要考虑余量；其它除非有必要考虑短路时的分级保护，那才需要选大一级的壳架，否则就是浪费。
