COB光源的优势COB（Chips-on-Board）光源是一种新型的LED光源技术，其特点是将多颗LED芯片集成在一个载体（通常是陶瓷或镀金硅胶）上，形成一个小型COB模块。
相比传统的单颗LED光源，COB光源在许多方面具有优势。
以下是对COB光源的优势的详细描述：1.高光亮度：COB光源内集成了多颗LED芯片，可以提供更高的光亮度输出。
由于多个LED芯片的并联工作，使得COB光源能够达到更高的光输出效果。
2.均匀照明：COB光源采用多颗LED芯片的布局，可以实现更均匀的光照明效果。
相比传统的单颗LED光源，COB光源能够消除多颗LED之间的间隙问题，避免了照明中的明暗不均问题。
3.超高光效：COB光源采用多颗LED芯片并联工作，可以大大提高光效。
由于多颗LED芯片同时提供光源，能够提供更高的光效输出，将电能转化为光能的效率更高。
4.超长寿命：COB光源采用多颗LED芯片组成，每颗芯片发光面积较小，因此在同等功率下每颗芯片的工作电流较小，可以减少热量产生，延长整体的使用寿命。
此外，由于多颗芯片的并联工作，即使其中颗芯片出现故障，也不会导致整个光源失效。
5.节能环保：COB光源具有超高的光效，相较于传统的照明光源（如白炽灯、荧光灯等），能够显著降低能耗。
此外，由于COB光源的超长寿命，能够减少更换光源的频率，从而减少对环境的影响。
6.热管理优势：COB光源的多颗芯片同时工作，能够有效分散热量，提高热管理效果。
COB光源通常具有良好的散热结构，可将产生的热量快速传导到散热结构，保持光源温度在正常范围内。
7.尺寸小巧：COB光源的多颗LED芯片集成在一个小型载体上，使得整个光源的尺寸相对较小。
这使得COB光源在空间有限或要求小型化的应用中具有独特的优势。
8.色彩还原性好：COB光源在颜色还原上表现出色，能够提供更好的色彩还原性能。
多颗LED芯片的并联工作，可以实现更广泛的色域覆盖，更接近自然光的效果。
cob市场分析报告市场分析报告：COB市场一、市场概述COB（Chip on board）是将芯片器件直接焊接在电路板上的一种封装方式。
COB技术具有体积小、功耗低、可靠性高等优点，适用于各种电子产品，如智能手机、平板电脑、电视、汽车等。
随着智能化需求不断增长，COB市场前景广阔。
二、市场规模据市场调研机构统计数据显示，2019年，全球COB市场规模约为100亿美元。
预计到2025年，COB市场规模将达到150亿美元，年复合增长率约为6%。
其中，亚太地区是COB市场的主要增长引擎，占据全球市场份额的50%以上。
三、市场驱动因素1. 智能手机市场的快速发展推动了COB市场的增长。
智能手机中需要使用大量的COB芯片，包括处理器、存储器等。
随着智能手机用户基数的扩大以及功能的不断更新升级，对COB芯片的需求也在不断增长。
2. 汽车电子市场的繁荣推动了COB市场的发展。
随着汽车电子化程度的提高，各种智能化功能的加入，COB芯片在汽车电子中的应用越来越广泛。
例如，在车载娱乐系统、驾驶辅助系统、车载通信系统等方面都需要大量的COB芯片。
3. LED照明市场的崛起带动了COB市场的快速增长。
COB技术在LED照明中的应用越来越广泛，其具有灵活的设计性能、高可靠性和优秀的散热性能等优点，被广泛应用于室内照明、商业照明、汽车照明等领域。
四、竞争格局目前，全球COB市场竞争格局相对集中，主要的厂商包括Cree、Philips、OSRAM、Lumileds等。
这些公司以其先进的技术实力、丰富的产品线和强大的品牌知名度，占据了市场的较大份额。
此外，还有一些本地小型COB芯片生产商在不同地区也有一定的市场份额。
五、市场挑战COB市场还面临一些挑战，主要包括以下几个方面：1. 需要不断创新降低成本。
COB技术在一些应用领域的成本相对较高，需要不断创新降低成本，提高产品的性价比，以满足市场需求。
2. 技术标准化和规模化生产的难题。
2024年半导体照明光源市场分析报告1. 引言半导体照明光源市场是指半导体材料在照明领域的应用市场。
随着LED（Light Emitting Diode）技术的快速发展，半导体照明光源市场逐渐崛起并得到了广泛应用。
本文将对半导体照明光源市场进行全面分析，包括市场规模、市场增长趋势、市场竞争格局等内容。
2. 市场规模分析根据数据统计显示，近年来半导体照明光源市场规模不断扩大。
截至2020年，全球半导体照明光源市场规模达到XX亿美元。
市场规模的快速增长主要受到LED技术的发展和市场需求的推动。
3. 市场增长趋势分析3.1 LED技术的快速发展LED作为一种新型的半导体照明光源技术，具有能耗低、使用寿命长、可调节颜色等优势，因此受到了广泛关注和应用。
LED技术的不断创新和发展，进一步推动了半导体照明光源市场的增长。
3.2 能源节约政策的推动全球范围内，越来越多的国家和地区开始重视能源的可持续发展和节约利用。
半导体照明光源作为一种低能耗的照明技术，符合能源节约政策的要求，因此得到了政府的支持和推动。
3.3 智能照明的兴起随着智能家居市场的快速发展，智能照明产品受到了越来越多消费者的喜爱。
半导体照明光源作为智能照明产品的核心部件，市场需求不断增加，推动了半导体照明光源市场的增长。
4. 市场竞争格局分析目前，半导体照明光源市场的竞争格局较为激烈。
主要竞争企业包括XX、XX和XX等，它们在技术研发、市场营销和产品质量等方面具有一定的优势。
此外，国内外新兴企业也逐渐崛起，开始在市场上发展壮大。
5. 发展趋势展望随着技术的不断创新和市场需求的增长，半导体照明光源市场有望继续保持快速增长的态势。
未来，在智能照明、节能环保等方面将迎来更多的机遇和挑战。
同时，随着人们对照明质量要求的提升，半导体照明光源的研发将更加注重光色、光效等方面的提升。
6. 结论综上所述，半导体照明光源市场作为一种新兴市场，在全球范围内得到了广泛关注和应用。

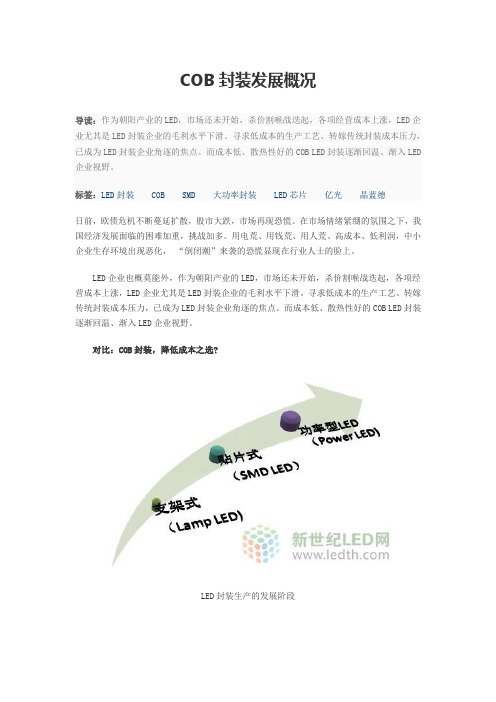

COB封装发展概况导读：作为朝阳产业的LED，市场还未开始，杀价割喉战迭起，各项经营成本上涨，LED企业尤其是LED封装企业的毛利水平下滑。
寻求低成本的生产工艺、转嫁传统封装成本压力，已成为LED封装企业角逐的焦点。
而成本低、散热性好的COB LED封装逐渐回温、渐入LED 企业视野。
标签：LED封装COB SMD大功率封装LED芯片亿光晶蓝德日前，欧债危机不断蔓延扩散，股市大跌，市场再现恐慌。
在市场情绪紧绷的氛围之下，我国经济发展面临的困难加重，挑战加多。
用电荒、用钱荒、用人荒、高成本、低利润，中小企业生存环境出现恶化，“倒闭潮”来袭的恐慌显现在行业人士的脸上。
LED企业也概莫能外，作为朝阳产业的LED，市场还未开始，杀价割喉战迭起，各项经营成本上涨，LED企业尤其是LED封装企业的毛利水平下滑。
寻求低成本的生产工艺、转嫁传统封装成本压力，已成为LED封装企业角逐的焦点。
而成本低、散热性好的COB LED封装逐渐回温、渐入LED企业视野。
对比：COB封装，降低成本之选?LED封装生产的发展阶段从LED封装发展阶段来看，LED有分立和集成两种封装形式。
LED分立器件属于传统封装形式，广泛应用于各个相关的领域，经过近四十年的发展，已形成一系列的主流产品形式。
LED的COB模块属于个性化封装形式，主要为一些个性化案例的应用产品而设计和生产。
与传统LED SMD贴片式封装以及大功率封装相比，COB封装可将多颗芯片直接封装在金属基印刷电路板MCPCB，通过基板直接散热，不仅能减少支架的制造工艺及其成本，还具有减少热阻的散热优势。
从成本和应用角度来看，COB成为未来灯具化设计的主流方向。
COB封装的LED模块在底板上安装了多枚LED芯片，使用多枚芯片不仅能够提高亮度，还有助于实现LED芯片的合理配置，降低单个LED芯片的输入电流量以确保高效率。
而且这种面光源能在很大程度上扩大封装的散热面积，使热量更容易传导至外壳。
2023年光源器行业市场前景分析
随着全球经济的发展和人民生活水平的提高，人们对能源效率和节能的要求越来越高。
由此，光源器材行业作为新兴的节能产业，在新旧建筑、工业、道路照明等领域快速发展，市场前景广阔。
一、政策的支持
政府出台的环保政策，促进了光源器材行业的发展。
如我国“十三五”规划中提到要实现碳减排，加大节能减排力度，全面推广高效节能照明产品。
政府对新能源、节能环保优惠政策及补贴力度加大，极大地推动了光源器材行业的发展。
二、市场需求
由于全球暖化现象严重，各国都在大力推广绿色环保的发展，而光源器材是新型绿色节能产品，适用于各类建筑、公路、地下停车场、等环境，广泛应用于各类车站、机场、体育馆、博物馆、展馆、广场、公园、学校、综合商场等公共场所，并在家庭、办公室等场合得到普及。
三、技术的进步
光源器材行业技术不断进步，新技术的应用不断推出，如发光二极管（LED）等新型
光源在光效、寿命、耐用等方面进行了大量的研发和改进，因此其应用新领域不断扩展，市场需求也不断增长。
四、竞争程度
光源器材行业还没有形成像传统行业那样的激烈竞争景象，因此随着技术的进步，行业的市场前景将更加广阔。
五、行业风险
尽管光源器材行业面临政策的支持，市场需求的增长和技术的进步等机遇，但是该行业的研究与开发也需要大量的资金投入，而行业标准和行业规范也尚待完善。
总之，光源器材行业是一个快速发展的新兴产业，适应低碳经济的新方向，具有广阔的市场前景。
但同时，该行业的竞争程度相对较低，风险也存在。
cob工艺调研报告一、调研背景和目的为了进一步了解COB工艺在电子行业的应用现状并探讨其未来发展趋势，我们进行了一次COB工艺调研。
二、研究方法1. 文献调研：查阅相关的学术文献、报告和专利，了解COB工艺的基本原理、特点和发展历程。
2. 实地访谈：与COB工艺相关的企业和专家进行了深入的交流和访谈，了解他们在COB工艺方面的应用实践和技术创新。
3. 数据收集：收集了COB工艺的市场数据和行业统计，分析了COB工艺在电子行业的市场份额和发展趋势。
三、COB工艺的基本原理和特点1. 基本原理：COB（Chip on Board）工艺是将芯片直接粘贴在PCB（Printed Circuit Board）上，然后通过线缆或球焊等方法进行连接，形成一个整体的芯片和电路结构。
2. 特点：a. Mini LED技术的进一步推动：COB工艺可以实现Mini LED的高密度封装和驱动，提高显示器的亮度、对比度和色彩准确性。
b. 封装效率高：COB工艺将芯片直接粘贴在PCB上，无需额外的封装工序，大大提高了封装效率。
c. 散热性能好：由于芯片直接粘贴在PCB上，与散热器的接触面积更大，散热性能较好。
d. 可靠性高：COB工艺采用金线或微焊球进行芯片和PCB之间的连接，连接可靠性较高。
四、COB工艺的应用领域1. LED显示屏：COB工艺可以应用于LED显示屏的封装和驱动，提高显示效果和稳定性。
2. 汽车电子：COB工艺可以应用于汽车电子产品的封装，提高产品的可靠性和抗振动能力。
3. 智能手机：COB工艺可以应用于智能手机的显示屏、摄像头等核心模块的封装，提高产品的厚度和散热性能。
4. 其他领域：COB工艺还可以应用于电视、平板电脑、照明、医疗器械等领域。
五、COB工艺的发展趋势1. 小型化：COB工艺将越来越小型化，实现更高的集成度和更小的尺寸。
2. 高性能：COB工艺将不断提升性能，提高LED显示屏的亮度、对比度和色彩准确性等。
COB光源技术介绍深圳市斯坦森光电科技有限公司专注COB光源封装一、技术背景LED光源是21世纪光源市场的焦点，LED作为一种新型的节能、环保绿色光源产品，必然是未来发展的趋势，被称为第四代新光源革命。
具有寿命长、光效高、稳定性高、安全性好、无汞、无辐射、低功耗等优点。
但高光效低成本的集成光源产业技术的缺乏,是目前制约国内外白光LED室内通用照明迅速发展的瓶颈，是亟待解决的共性关键问题。
本封装技术“COMMB-LED高光效集成面光源”是LED产业非常独特、创新的一种技术形式，具有独立自主知识产权，由众多专利和软件著作权形成的专利集群化保护，其极高的性价比特性将逐渐成为整个LED室内照明光源的主流封装技术。
COMMB-LED光源技术中文含义解释为LED芯片直接贴在高反光率的镜面金属基板上的高光效集成面光源技术，此技术剔除了支架概念，无电镀、无回流焊、无贴片工序，因此工序减少近三分之一，成本也节约了三分之一。
二、国内LED行业技术水平目前，LED封装形式多种多样。
但整体沿用半导体封装工艺技术来适应，不同的应用场合、不同的外形尺寸、散热方案和发光效果，其封装形式也不同。
LED按封装形式分类主要有Lamp-LED、TOP-LED、Side-LED、SMD-LED、High-Power-LED、Flip Chip-LED、COB LED等。
总的来说，COB LED封装技术是目前国内外产业界趋于认同的LED 通用照明产业主流技术方案,全世界LED通用照明产业界都在努力寻求高性价比的生产方案。
但是，以上封装形式无论何种LED都需要针对不同的运用场合和灯具类型设计合理的封装形式，因为只有性价比和光源综合性能封装好的才能成为终端的光源产品，才能获得好的实际应用。
与以上几种封装形式不同，由我公司39个专利群打造的高光效小功率型集成封装室内照明光源，采用芯片与灯具的垂直整合封装技术，自成一体，广泛适用于室内照明如LED灯管，LED球泡，筒灯等。
COB封装市场、技术发展现状及趋势什么是COB？其全称是chip-on-board，即板上芯片封装，是一种区别于SMD表贴封装技术的新型封装方式，具体是将LED裸芯片用导电或非导电胶粘附在PCB上，然后进行引线键合实现其电气连接，并用胶把芯片和键合引线包封。
这种封装方式并非不要封装，只是整合了上下游企业，从LED芯片封装到LED显示单元模组或显示屏的生产都在一个工厂内完成，整合和简化了封装企业和显示屏制造企业的生产流程，生产过程更易于组织和管控，产品的点间距可以更小、可靠性成倍增加、成本更接近平民化。
COB封装最早在照明上应用，并且这种应用也成为一种趋势，据了解，COB封装的球泡灯已经占据了LED灯泡40%左右的市场。
随着LED应用市场的逐渐成熟，用户对产品的稳定、可靠性需求越来越高，特别是在同等条件下，要求产品可以实现更优的能效指标、更低的功耗，以及更具竞争力的产品价格。
正是基于此，与传统LEDSMD贴片式封装和大功率封装相比，板上芯片(COB)集成封装技术将多颗LED芯片直接封装在金属基印刷电路板上，作为一个照明模块通过基板直接散热，不仅能减少支架的制造工艺及其成本，而且还具有减少热阻的散热优势，因此成为照明企业主推的一种封装方式。
COB光源除了散热性能好、造价成本低之外，还能进行个性化设计。
但在技术上，COB 封装仍存在光衰、寿命短、可靠性差等不足之处，如能得到解决，将是未来封装发展的主导方向之一。
COB在照明上的应用俨然成为一种潮流与趋势，那么，这种封装技术能否应用在显示屏上呢？在封装方式上，已经有企业做出了全新的尝试，并且这种尝试也得到了验证，已经在市场上进行推广运用，在这同时，也引发了行业内人士的广泛关注。
那么，COB显示屏为什么会得到大家的关注呢？个中必有缘由。
一、COB封装的优劣势分析COB封装的应用在照明领域已经应用了多年，其在各方面都存在诸多优势，所以得到了诸多照明企业的青睐，那么COB封装技术应用在显示屏上面，又会擦出怎样的火花？会不会也有一些层面出现水土不服的现象呢？一起来分析一下COB封装的优势以及不足之处。
