COB光源的优势COB（Chips-on-Board）光源是一种新型的LED光源技术，其特点是将多颗LED芯片集成在一个载体（通常是陶瓷或镀金硅胶）上，形成一个小型COB模块。
相比传统的单颗LED光源，COB光源在许多方面具有优势。
以下是对COB光源的优势的详细描述：1.高光亮度：COB光源内集成了多颗LED芯片，可以提供更高的光亮度输出。
由于多个LED芯片的并联工作，使得COB光源能够达到更高的光输出效果。
2.均匀照明：COB光源采用多颗LED芯片的布局，可以实现更均匀的光照明效果。
相比传统的单颗LED光源，COB光源能够消除多颗LED之间的间隙问题，避免了照明中的明暗不均问题。
3.超高光效：COB光源采用多颗LED芯片并联工作，可以大大提高光效。
由于多颗LED芯片同时提供光源，能够提供更高的光效输出，将电能转化为光能的效率更高。
4.超长寿命：COB光源采用多颗LED芯片组成，每颗芯片发光面积较小，因此在同等功率下每颗芯片的工作电流较小，可以减少热量产生，延长整体的使用寿命。
此外，由于多颗芯片的并联工作，即使其中颗芯片出现故障，也不会导致整个光源失效。
5.节能环保：COB光源具有超高的光效，相较于传统的照明光源（如白炽灯、荧光灯等），能够显著降低能耗。
此外，由于COB光源的超长寿命，能够减少更换光源的频率，从而减少对环境的影响。
6.热管理优势：COB光源的多颗芯片同时工作，能够有效分散热量，提高热管理效果。
COB光源通常具有良好的散热结构，可将产生的热量快速传导到散热结构，保持光源温度在正常范围内。
7.尺寸小巧：COB光源的多颗LED芯片集成在一个小型载体上，使得整个光源的尺寸相对较小。
这使得COB光源在空间有限或要求小型化的应用中具有独特的优势。
8.色彩还原性好：COB光源在颜色还原上表现出色，能够提供更好的色彩还原性能。
多颗LED芯片的并联工作，可以实现更广泛的色域覆盖，更接近自然光的效果。
cob光源是什么意思cob光源已经是照明产品中较为常见的一种产品类别，生产cob光源的品牌有很多，但很多人对cob光源是什么意思依旧不了解，今天，小编就为大家讲讲这方面的知识。
COB：是Chip on Board英文的简写，意指板上芯片封装技术，可简单理解为：多颗LED 芯片集成封装在同一基板上的发光体。
COB集成封装是较为成熟的LED封装方式，随着LED产品在照明领域的广泛应用，COB 面光源已经成为封装产业的主流产品之一。
COB光源是在LED芯片直接贴在高反光率的镜面金属基板上的高光效集成面光源技术，此技术剔除了支架概念，无电镀、无回流焊、无贴片工序，因此工序减少近三分之一，成本也节约了三分之一。
COB光源可以简单理解为高功率集成面光源，可以根据产品外形结构设计光源的出光面积和外形尺寸。
产品特点：便宜，方便电性稳定，电路设计、光学设计、散热设计科学合理；采用热沉工艺技术，保证LED具有业界领先的热流明维持率（95%）。
便于产品的二次光学配套，提高照明质量。
；高显色、发光均匀、无光斑、健康环保。
安装简单，使用方便，降低灯具设计难度，节约灯具加工及后续维护成本。
主要产品裸芯片技术主要有两种形式：一种COB技术，另一种是倒装片技术（Flip Chip）。
板上芯片封装（COB），半导体芯片交接贴装在印刷线路板上，芯片与基板的电气连接用引线缝合方法实现，并用树脂覆盖以确保可靠性。
室内主要的有：射灯，筒灯，天花灯，吸顶灯，日光灯和灯带。
室外的有路灯，工矿灯，泛光灯及目前城市夜景的洗墙灯，发光字等。
COB光源制作工艺COB板上芯片（Chip On Board，COB）工艺过程首先是在基底表面。

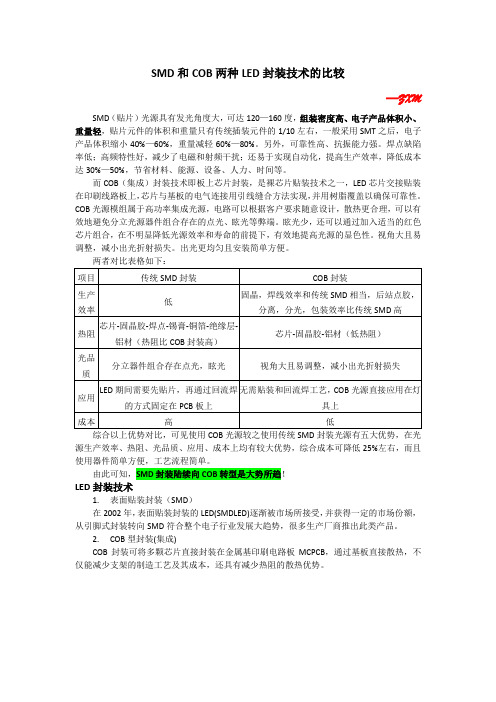

SMD和COB两种LED封装技术的比较—ZXMSMD（贴片）光源具有发光角度大，可达120—160度，组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%—60%，重量减轻60%—80%。
另外，可靠性高、抗振能力强。
焊点缺陷率低；高频特性好，减少了电磁和射频干扰；还易于实现自动化，提高生产效率，降低成本达30%—50%，节省材料、能源、设备、人力、时间等。
而COB（集成）封装技术即板上芯片封装，是裸芯片贴装技术之一，LED芯片交接贴装在印刷线路板上，芯片与基板的电气连接用引线缝合方法实现，并用树脂覆盖以确保可靠性。
COB光源模组属于高功率集成光源，电路可以根据客户要求随意设计，散热更合理，可以有效地避免分立光源器件组合存在的点光、眩光等弊端。
眩光少，还可以通过加入适当的红色芯片组合，在不明显降低光源效率和寿命的前提下，有效地提高光源的显色性。
视角大且易调整，减小出光折射损失。
出光更均匀且安装简单方便。
两者对比表格如下：综合以上优势对比，可见使用COB光源较之使用传统SMD封装光源有五大优势，在光源生产效率、热阻、光品质、应用、成本上均有较大优势，综合成本可降低25%左右，而且使用器件简单方便，工艺流程简单。
由此可知，SMD封装陆续向COB转型是大势所趋！LED封装技术1.表面贴装封装（SMD）在2002年，表面贴装封装的LED(SMDLED)逐渐被市场所接受，并获得一定的市场份额，从引脚式封装转向SMD符合整个电子行业发展大趋势，很多生产厂商推出此类产品。
2.COB型封装(集成)COB封装可将多颗芯片直接封装在金属基印刷电路板MCPCB，通过基板直接散热，不仅能减少支架的制造工艺及其成本，还具有减少热阻的散热优势。

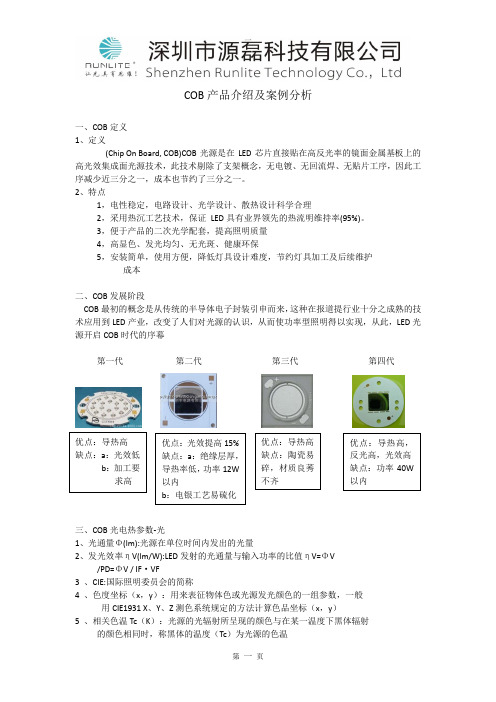

COB产品介绍及案例分析一、COB定义1、定义(Chip On Board, COB)COB光源是在LED芯片直接贴在高反光率的镜面金属基板上的高光效集成面光源技术，此技术剔除了支架概念，无电镀、无回流焊、无贴片工序，因此工序减少近三分之一，成本也节约了三分之一。
2、特点1，电性稳定，电路设计、光学设计、散热设计科学合理2，采用热沉工艺技术，保证LED具有业界领先的热流明维持率(95%)。
3，便于产品的二次光学配套，提高照明质量4，高显色、发光均匀、无光斑、健康环保5，安装简单，使用方便，降低灯具设计难度，节约灯具加工及后续维护成本二、COB发展阶段COB最初的概念是从传统的半导体电子封装引申而来，这种在报道提行业十分之成熟的技术应用到LED产业，改变了人们对光源的认识，从而使功率型照明得以实现，从此，LED光源开启COB时代的序幕第一代第二代第三代第四代三、COB光电热参数-光1、光通量Φ(lm):光源在单位时间内发出的光量2、发光效率ηV(lm/W):LED发射的光通量与输入功率的比值ηV=ΦV/PD=ΦV / IF·VF3 、CIE:国际照明委员会的简称4 、色度坐标（x，y）：用来表征物体色或光源发光颜色的一组参数，一般用CIE1931 X、Y、Z测色系统规定的方法计算色品坐标（x，y）5 、相关色温Tc（K）：光源的光辐射所呈现的颜色与在某一温度下黑体辐射的颜色相同时，称黑体的温度（Tc）为光源的色温优点：光效提高15%缺点：a：绝缘层厚，导热率低，功率12W以内b：电银工艺易硫化优点：导热高缺点：a：光效低b：加工要求高优点：导热高缺点：陶瓷易碎，材质良莠不齐优点：导热高，反光高，光效高缺点：功率40W以内6、显色指数Ra：衡量光源显现被照物体真实色彩的能力的参数。
显色指数越高（0-100）的光源对颜色的再现越接近自然色7、色容差(SDCM)：是表征光色电检测系统的X,Y值与标准光源之间差别。
cob光源专业知识Cob光源专业知识引言：Cob光源是一种高亮度、高色彩还原性的光源，被广泛应用于照明行业。
本文将介绍Cob光源的原理、特点、应用及其与其他光源的比较，以帮助读者更好地了解和应用Cob光源。
一、Cob光源的原理Cob光源是指将多个LED芯片集成在一个封装中的一种光源。
LED 芯片通过串联或并联的方式连接，形成一个整体。
Cob光源的封装通常采用高热导率的材料，以提高散热效果。
Cob光源的工作原理是通过施加电压激发LED芯片，使其发出可见光。
Cob光源的特点是亮度高、光照均匀、色彩还原性好。
二、Cob光源的特点1. 高亮度：Cob光源采用多个LED芯片的集成设计，使其亮度远高于传统的单个LED光源。
2. 光照均匀：Cob光源中的LED芯片布局紧密，光线在发光面上均匀分布，避免了传统LED光源中可能存在的点光源问题。
3. 色彩还原性好：Cob光源采用多个LED芯片的组合，可以实现更广泛的色温和色彩还原指数的选择，使其能够满足不同场景下的照明需求。
4. 散热性能好：Cob光源的封装材料具有高热导率，能够有效散热，提高光源的使用寿命。
三、Cob光源的应用Cob光源由于其高亮度、光照均匀、色彩还原性好等特点，被广泛应用于各种照明场景，包括室内照明、商业照明、景观照明等。
其中，Cob光源在室内照明领域的应用最为广泛。
它可以用于家庭照明，如吊灯、台灯、筒灯等；也可以用于商业照明，如商场、办公楼的照明；此外，Cob光源还可以用于舞台照明、汽车照明等领域。
四、Cob光源与其他光源的比较与传统的单个LED光源相比，Cob光源具有以下优势：1. 亮度更高：Cob光源采用多个LED芯片的集成设计，使其亮度远高于传统的单个LED光源。
2. 光照更均匀：Cob光源中的LED芯片布局紧密，光线在发光面上均匀分布，避免了传统LED光源中可能存在的点光源问题。
3. 色彩还原性更好：Cob光源采用多个LED芯片的组合，可以实现更广泛的色温和色彩还原指数的选择，使其能够满足不同场景下的照明需求。
调焦cob面光说明书摘要：一、调焦COB面光产品概述1.产品定义与用途2.产品适用范围二、调焦COB面光工作原理1.工作原理简述2.技术特点与优势三、调焦COB面光性能参数1.主要性能指标2.技术参数与性能四、调焦COB面光安装与维护1.安装步骤与要求2.维护与注意事项五、调焦COB面光应用案例1.实际应用场景2.客户评价与反馈正文：一、调焦COB面光产品概述调焦COB面光是一款高性能的照明产品，主要用于照明、装饰、广告等领域。
产品采用先进的COB（Chip-on-Board）技术，将多颗光源芯片集成在一片PCB上，具有高亮度、低能耗、长寿命等优点。
适用于商业照明、家庭照明、酒店照明、办公照明等各种场景。
二、调焦COB面光工作原理调焦COB面光采用独特的光学设计，通过调节透镜与光源之间的距离，实现对光线的聚焦与发散。
当透镜与光源距离变小时，光线聚焦，亮度增强；当透镜与光源距离变大时，光线发散，亮度减弱。
这种设计使得调焦COB面光具有更丰富的照明效果和更好的节能效果。
三、调焦COB面光性能参数1.主要性能指标：调焦COB面光具有高亮度、低能耗、长寿命等优点。
其亮度可达到普通LED灯的1.5倍以上，能耗降低30%以上，寿命长达5万小时。
2.技术参数与性能：调焦COB面光采用低光衰LED光源，色温范围广，显色指数高。
产品具有IP65防水等级，适用于各种环境。
同时，产品采用独特的散热设计，确保长时间使用不发热，保证产品稳定运行。
四、调焦COB面光安装与维护1.安装步骤与要求：调焦COB面光的安装非常简单，只需将其固定在所需照明的位置，然后接通电源即可。
安装时请确保产品与电源电压相匹配，以免造成损坏。
2.维护与注意事项：在日常使用过程中，应定期清洁调焦COB面光，保持表面的干净，以免影响照明效果。
同时，请避免在潮湿、高温等恶劣环境中使用，以免影响产品寿命。
五、调焦COB面光应用案例1.实际应用场景：调焦COB面光广泛应用于商业照明、家庭照明、酒店照明、办公照明等各种场景。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920632972.0(22)申请日 2019.05.06(73)专利权人 深圳蓝普视讯科技有限公司地址 518000 广东省深圳市光明新区光明街道高新技术产业园同观路华力特大厦8层(72)发明人 戴志明 (74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.H01L 33/50(2010.01)H01L 33/52(2010.01)F21K 9/68(2016.01)F21V 7/28(2018.01)F21V 29/74(2015.01)F21V 29/89(2015.01)F21V 29/71(2015.01)F21Y 115/10(2016.01)(54)实用新型名称一种MINI型COB-LED灯板(57)摘要本实用新型公开了一种MINI型COB -LED灯板，包括铝基板，所述铝基板上表面设置有连接口，且铝基板圆周侧面开设有安装槽，所述铝基板上表面中心设置有荧光封胶，所述铝基板包括反光层、透明凝胶、散热槽洞、导热层、铝底座和散热片。
本实用新型结构小巧简单，通过将LED芯片放置在凹槽内，通过荧光封胶直接进行封装，操作简单可行，材料利用率高；本实用新型通过将LED芯片串联连接，减小了灯板运行过程中的散热量，通过设置导热层，可快速将热量传至铝底座，配合散热槽洞内设置的散热片，实现灯板运行过程中的快速散热，通过在铝基座外表面设置透明凝胶，可有效防止铝基座受到灰尘、静电的影响，从而影响LED芯片的发光效果。
权利要求书1页 说明书2页 附图2页CN 209993618 U 2020.01.24C N 209993618U权 利 要 求 书1/1页CN 209993618 U1.一种MINI型COB-LED灯板，包括铝基板(1)，其特征在于，所述铝基板(1)上表面设置有连接口(3)且铝基板(1)圆周侧面开设有安装槽(4)，所述铝基板(1)上表面中心设置有荧光封胶(2)。
LED人必看COB最初的概念是从传统的半导体电子封装引申而来，这种在半导体行业十分之成熟的技术，应用到LED产业，改变了人们对光源的认知，从而使功率型照明得以实现，从此，LED 光源开启COB时代的序幕。
的COB技术也经历了6代的演变。
第一代COB封装第一代COB产品定位于功率较低的COB产品，如LB015/LB016，此产品主要采用带绝缘层的铝基板作业，由于绝缘层散热的局限性，功率最高做到10W，从此开启了COB产品发展之路。
带有绝缘层，一般为镀银工艺第二代COB封装2009年，COB被发掘应用到设计空间较小的灯具或者需要整体光学设计的二次光学产品上，为突破导热问题，出现了陶瓷基板COB。
由于陶瓷基板的发展迅速，陶瓷的导热绝缘等性能远远优异于普通的绝缘层铝基板，因此陶瓷COB得以风行，国际企业主要以日企为代表。
第二代COB正是引入陶瓷基板的线路设计，实现陶瓷COB封装理念，开始COB产品多样化的发展，这一代产品主要以LB019为代表。
良好的导热能力，优异的介电能力，被开始使用。
弊端：暗裂、易碎、陶瓷原材料良莠不齐。
第三代COB封装2011年，德国安铝开始在中国大陆推广，这种高反射率的铝基板很快就被COB光源所青睐，通过这一踏板，实现了光效及品质飞跃的提升，让COB产品正式跨入照明世纪元年。
抓住机遇开发第三代COB产品---LM系列，公司强力增加COB产能投入，迅速占领国内COB 照明市场，促使COB产品在中国大陆的飞升，也在高工产研评比中排名前列，此产品至今仍占据极其重要的市场份额。
第四代COB封装作为户外照明的苛刻环境要求，传统的集成模组已经慢慢的暴露出各种品质的隐患，如PPA 与铜材之间的结合，热膨胀的不匹配，及PPA高温下的黄化等。
各种问题的出现自然将引起户外照明市场的剧变。
第四代--户外照明--COB-LT系列应运而生，不仅完美解决了冷热冲击的死灯隐患，而且在出光及高温下都有完美的体现，此产品在2013年度荣获金球奖。
cob光源的外观标准-回复下述题目具体的外观标准。
【Cob光源的外观标准】Cob光源（Chip on Board LED）作为一种新型的LED光源，在现代照明领域中得到了广泛应用。
Cob光源的外观标准极为关键，对其外观质量有着直接影响。
为了确保Cob光源的外观得到满足，需要从多个方面进行评估和要求。
一、Cob光源的一致性Cob光源作为一个集成的LED光源，其外观应该具备高度的一致性。
无论是光源的尺寸、颜色还是亮度，都应该在一个相对合理的范围内保持一致。
一致性采用色块测试、亮度测试等评测方法进行评估，可以通过目测和仪器测试相结合的方式来实现。
同时，Cob光源的一致性还需要满足特定的要求，以确保其在实际应用中的表现稳定。
二、Cob光源的封装质量Cob光源的封装质量对其外观起着重要作用。
首先，封装过程中需要保证封装胶的完全覆盖，并且没有气泡、裂纹等问题。
其次，封装质量应该满足光源的外观要求，如光源的尺寸、形状等。
最后，封装完成后需要进行可靠性测试，以确保封装质量能够满足光源的使用要求。
三、Cob光源的表面处理Cob光源的外观标准还要求在表面处理上具备一定的质量。
一方面，Cob 光源的表面应该经过专业的清洁处理，以确保光源在使用过程中没有污染物对其性能的影响。
另一方面，Cob光源的表面可以根据需要进行特殊处理，如防护涂层、抗氧化处理等，以改善其使用寿命和稳定性。
四、Cob光源的标识和包装Cob光源的外观标准还要求在标识和包装上具备一定的标准。
首先，光源的标识应包含光源的型号、厂商信息、电气特性等相关信息，以便用户准确使用。
其次，光源的包装应符合相关行业标准，确保其在运输和存储过程中不受到损坏。
此外，包装还应注意防潮、防尘、防静电等问题，以确保光源的质量不会受到外界环境的干扰。
综上所述，Cob光源的外观标准是确保其质量和性能的重要指标。
通过一致性、封装质量、表面处理、标识和包装等多个方面的要求，能够有效地评估和要求Cob光源的外观。
