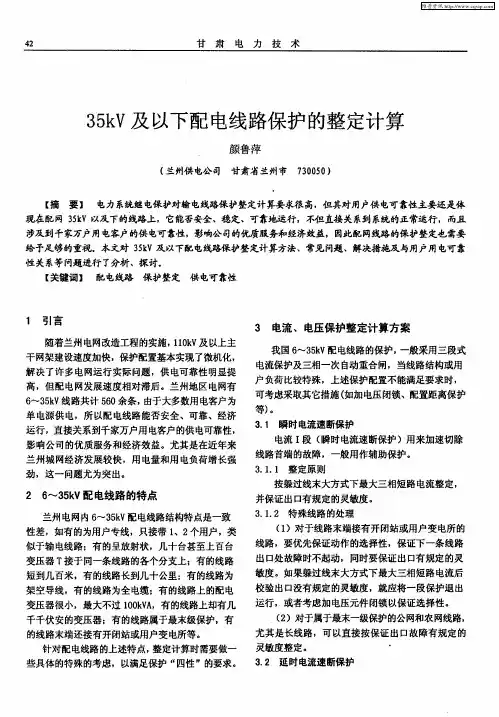

35kV及以下电网继电保护配置与整定计算原则

35kV及以下系统变压器及线路保护的配置与整定一、保护配置要求GB/T-14285-2006《继电保护和安全自动装置技术规程》要求：（一）35kV线路保护35kV为中性点非有效接地电力网的线路，对相间短路和单相接地，应按本条的规定装设相应的保护。

1、对相间短路，保护应按下列原则配置：1）保护装置采用远后备方式。

2）下列情况应快速切除故障：A）如线路短路，使发电厂厂用电母线低于额定电压的60％时；B）如切除线路故障时间长，可能导致线路失去热稳定时；C）城市配电网络的直馈线路，为保证供电质量需要时；D）与高压电网邻近的线路，如切除故障时间长，可能导致高压电网产生稳定问题时。

2、对相间短路，应按下列规定装设保护装置。

1）单侧电源线路可装设一段或两段式电流速断保护和过电流保护，必要时可增设复合电压闭锁元件。

由几段线路串联的单侧电源线路及分支线路，如上述保护不能满足选择性、灵敏性和速动性的要求时，速断保护可无选择地动作，但应以自动重合闸来补救。

此时，速断保护应躲开降压变压器低压母线的短路。

2）复杂网络的单回路线路A）可装设一段或两段式电流速断保护和过电流保护，必要时，保护可增设负荷电压闭锁元件和方向元件。

如不满足选择性、灵敏性和速动性的要求或保护构成过于复杂式，宜采用距离保护。

B）电缆及架空短线路，如采用电流电压保护不能满足选择性、灵敏性和速动性要求时，宜采用光纤电流差动保护作为主保护，以带方向或不带方向的电流电压保护作为后备保护。

C）环形网络宜开环运行，并辅以重合闸和备用电源自动投入装置来增加供电可靠性。

如必须环网运行，为了简化保护，可采用故障时先将网络自动解列而后恢复的方式。

3、平行线路平行线路宜分列运行，如必须并列运行时，可根据其电压等级，重要查那关度和具体情况按下列方式之一装设保护，整定有困难时，运行双回线延时段保护之间的整定配合无选择性：A）装设全线速动保护作为主保护，以阶段式距离保护作为主保护和后备保护；B）装设有相继速动功能的阶段式距离保护作为主保护和后备保护。

地面电气设备继电保护装置的整定计算原则一、一般规定（一）煤矿供电系统继电保护装置检验前，必须按本规程总则的要求制定整定方案。

对新装的继电保护装置，如供电系统和负荷参量没有改变，可按设计计算的方案整定检验。

当供电系统和负荷参量有较大变动时，应按变动后的参量重新计算整定方案，报主管部门审批后执行。

（二）整定计算前，应根据所在电力系统提供的各种运行方式的参量，对本系统进行一次短路电流计算，并绘制从地面变电所到各计算终端（包括井下终于变电所、采取变电所）的计算系统图，和等价网络通作为方案编制中定值计算和灵敏系数的依据。

（三）计算继电保护装置的动作值，应依据使保护装置动作达到有选择性、快速性、灵敏性和可靠性的四个基本要求为原则，综合分析全部数据合理的确定保护动作值。

1.选择性：当系统发生故障时，保护装置只将故障设备切除，保证无故障部分继续运行，尽量减少停电面积，要求上、下级保护之间的配合达到如下要求：1）时间阶梯差：△t=t1-t2式中 t1——上级保护动作时限（秒）;t2——下级保护动作时限（秒）。

对定时限继电器△t 取0.5~0.7秒，反时限继电器△t 取0.6~1.0秒。

2）配合系数：式中：Idz.1——下级保护动作电流（安）；Idz.1——下级保护动作电流（安）；3）反时限继电器或定、反时限继电器的上、下级配合，要通过计算，绘制出实现特征性曲线，在曲线上要求时限和定制均达到1）、2）项的配合条件。

2.快速性：保护装置应以足够小的动作时限切除故障。

3.灵敏性：保护装置应有较高的灵敏度，灵敏度用灵敏系数表示： 1.121≥=dz dz ph I I K1）对于反映故障时参量增加的保护装置：灵敏系数=保护区末端金属性短路时故障参数的最小计算值/保护装置动作参数的整定值2）对于反映故障时参量降低的保护装置：灵敏系数=保护装置动作参数的整定值/保护区末端金属性短路时故障参数的最大计算值保护装置的灵敏系数应根据不利的运行方式和故障类型进行计算，但对可能性很小的情况可不考虑。

继电保护整定计算继电保护整定计算是保证电力系统不发生大面积停电和稳定破坏事故以及保证继电保护正确动作的一个重要环节。

针对我局2002年电网运行状况，现将整定情况和有关内容汇编成册，提供给调度、保护和有关部门，以便了解和掌握保护整定情况，共同搞好系统安全运行工作。

一、整定基本原则及有关规定（一）本整定运行规定是按国家电力行业标准“3—110KV电网继电保护装置整定运行规程”和“大型发电机变压器继电保护整定计算导则”的配制整定原则，以及结合芜湖电网运行具体情况编制而成。

（二）反映的保护快速性主要依靠系统装设的快速保护，包括主变纵差、光纤纵差、母差和无延时的保护段以及主变纵差停用时缩短高压侧后备时间定值来实现，而继电保护的选择性（非越级跳闸）往往也建立在上述措施上。

因此要求各部门、各级领导特别要注重提高快速保护的投入率。

（三）确定合理的运行方式是改善保护性能、充分发挥保护装置效益的关键，继电保护整定计算以常见的运行方式为依据，所谓常见的运行方式，系指正常运行方式和一回线或一台主变检修的正常检修运行方式。

保护整定计算时，一般只考虑常见的运行方式下，一回线或一个元件发生故障，保护仍能正确动作。

1. 发电厂控制在预定的大、小方式范围内（见开机方式）。

接地方式见中性点接地方式说明。

2．对于有两台变压器的220KV变电所，系统保护一般按两台主变220KV 侧并列，110KV侧分列运行为正常方式整定，一般不考虑两台主变110KV侧合环运行方式。

3．对于高压等级为110KV的变电所，不考虑低压合环方式。

考虑检修与故障两种状态的重迭出现，但不考虑多重重迭，对于极少见的特殊方式，采取特殊处理。

（四）我局电网经多年扩建、改造，系统网络加强，继电保护配制较为先进完善。

近年内投运的新设备保护配制均为双重化微机保护，因此整定中尽可能加强主保护（指母差、纵差），简化后备保护。

由于微机保护的大量投入，提高了运行人员调试保护装置的精确性和判断故障的快速性、准确性。

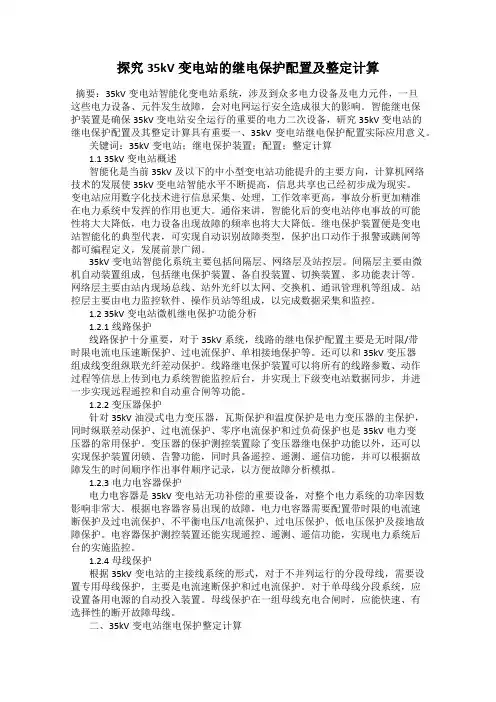

探究35kV变电站的继电保护配置及整定计算摘要：35kV变电站智能化变电站系统，涉及到众多电力设备及电力元件，一旦这些电力设备、元件发生故障，会对电网运行安全造成很大的影响。

智能继电保护装置是确保35kV变电站安全运行的重要的电力二次设备，研究35kV变电站的继电保护配置及其整定计算具有重要一、35kV变电站继电保护配置实际应用意义。

关键词：35kV变电站；继电保护装置；配置；整定计算1.1 35kV变电站概述智能化是当前35kV及以下的中小型变电站功能提升的主要方向，计算机网络技术的发展使35kV变电站智能水平不断提高，信息共享也已经初步成为现实。

变电站应用数字化技术进行信息采集、处理，工作效率更高，事故分析更加精准在电力系统中发挥的作用也更大。

通俗来讲，智能化后的变电站停电事故的可能性将大大降低，电力设备出现故障的频率也将大大降低。

继电保护装置便是变电站智能化的典型代表，可实现自动识别故障类型，保护出口动作于报警或跳闸等都可编程定义，发展前景广阔。

35kV变电站智能化系统主要包括间隔层、网络层及站控层。

间隔层主要由微机自动装置组成，包括继电保护装置、备自投装置、切换装置、多功能表计等。

网络层主要由站内现场总线、站外光纤以太网、交换机、通讯管理机等组成。

站控层主要由电力监控软件、操作员站等组成，以完成数据采集和监控。

1.2 35kV变电站微机继电保护功能分析1.2.1线路保护线路保护十分重要，对于35kV系统，线路的继电保护配置主要是无时限/带时限电流电压速断保护、过电流保护、单相接地保护等。

还可以和35kV变压器组成线变组纵联光纤差动保护。

线路继电保护装置可以将所有的线路参数、动作过程等信息上传到电力系统智能监控后台，并实现上下级变电站数据同步，并进一步实现远程遥控和自动重合闸等功能。

1.2.2变压器保护针对35kV油浸式电力变压器，瓦斯保护和温度保护是电力变压器的主保护，同时纵联差动保护、过电流保护、零序电流保护和过负荷保护也是35kV电力变压器的常用保护。

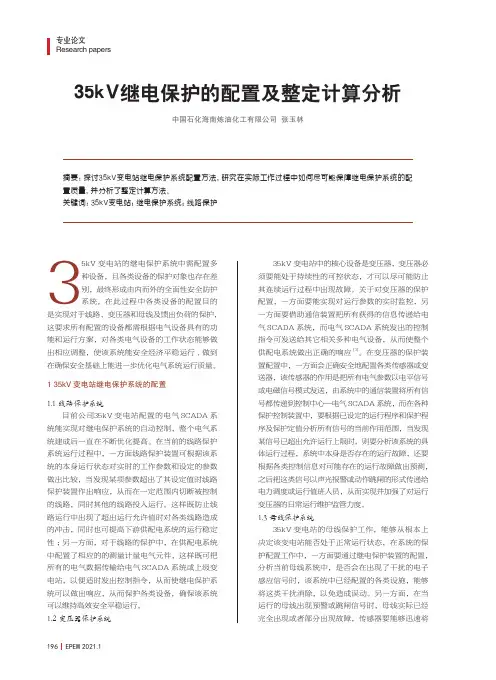

196 EPEM 2021.1专业论文Research papers35kV继电保护的配置及整定计算分析中国石化海南炼油化工有限公司 张玉林摘要：探讨35kV变电站继电保护系统配置方法，研究在实际工作过程中如何尽可能保障继电保护系统的配置质量，并分析了整定计算方法。

关键词：35kV变电站；继电保护系统；线路保护35kV 变电站的继电保护系统中需配置多种设备，且各类设备的保护对象也存在差别，最终形成由内而外的全面性安全防护系统，在此过程中各类设备的配置目的是实现对于线路、变压器和母线及馈出负荷的保护，这要求所有配置的设备都需根据电气设备具有的功能和运行方案，对各类电气设备的工作状态能够做出相应调整，使该系统能安全经济平稳运行,做到在确保安全基础上能进一步优化电气系统运行质量。

1 35kV 变电站继电保护系统的配置1.1 线路保护系统目前公司35kV 变电站配置的电气SCADA 系统能实现对继电保护系统的自动控制，整个电气系统建成后一直在不断优化提高。

在当前的线路保护系统运行过程中，一方面线路保护装置可根据该系统的本身运行状态对实时的工作参数和设定的参数做出比较，当发现某项参数超出了其设定值时线路保护装置作出响应，从而在一定范围内切断被控制的线路，同时其他的线路投入运行。

这样既防止线路运行中出现了超出运行允许值时对各类线路造成的冲击，同时也可提高下游供配电系统的运行稳定性；另一方面，对于线路的保护中，在供配电系统中配置了相应的的测量计量电气元件，这样既可把所有的电气数据传输给电气SCADA 系统或上级变电站，以便适时发出控制指令，从而使继电保护系统可以做出响应，从而保护各类设备，确保该系统可以维持高效安全平稳运行。

1.2 变压器保护系统35kV 变电站中的核心设备是变压器，变压器必须要能处于持续性的可控状态，才可以尽可能防止其连续运行过程中出现故障。

关于对变压器的保护配置，一方面要能实现对运行参数的实时监控，另一方面要借助通信装置把所有获得的信息传递给电气SCADA 系统，而电气SCADA 系统发出的控制指令可发送给其它相关多种电气设备，从而使整个供配电系统做出正确的响应[1]。

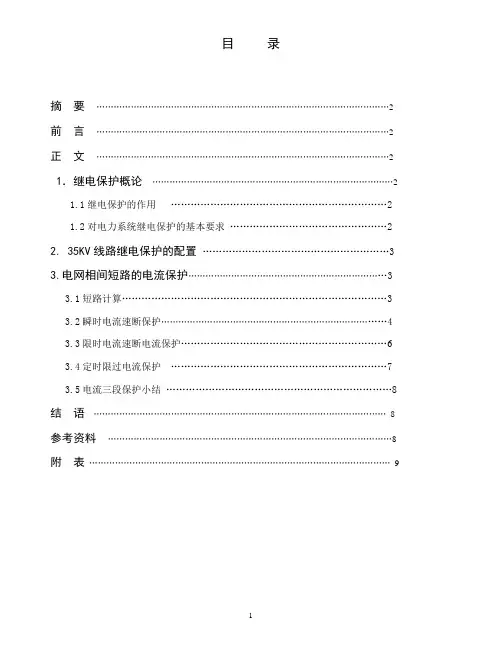

目录摘要 (2)前言 (2)正文 (2)1．继电保护概论 (2)1.1继电保护的作用 (2)1.2对电力系统继电保护的基本要求 (2)2. 35KV线路继电保护的配置 (3)3.电网相间短路的电流保护 (3)3.1短路计算 (3)3.2瞬时电流速断保护 (4)3.3限时电流速断电流保护 (6)3.4定时限过电流保护 (7)3.5电流三段保护小结 (8)结语 (8)参考资料 (8)附表 (9)摘要电力系统继电保护是反映电力系统中电气设备发生故障或不正常运行状态而动作于断路器跳闸或发生信号的一种自动装置。

电力系统继电保护的基本作用是：全系统范围内，按指定分区实时地检测各种故障和不正常运行状态，快速及时地采取故障隔离或告警信号等措施，以求最大限度地维持系统的稳定、保持供电的连续性、保障人身的安全、防止或减轻设备的损坏。

随着电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力。

本次毕业设计的题目是35kv线路继电保护的设计。

主要任务是为保证电网的安全运行,需要对电网配置完善的继电保护装置.根据该电网的结构、电压等级、线路长度、运行方式以及负荷性质的要求，给35KV的输电线路设计合适的继电保护。

关键词：35kv继电保护、整定计算、故障分析、设计原理前言电力系统是由发电、变电、输电、供电、配电、用电等设备和技术组成的一个将一次能源转换为电能的统一系统。

电能是现代社会中最重要、也最为方便的能源。

而发电厂正是把其他形式的能量转换为电能，电能经过变压器和不同电压等级的输电线路输送并被分配给用户，再通过各种用电设备转换为适合用户需要的其他形式的能量。

再输送电能的过程中，电力系统希望线路有比较好的可靠性，因此在电力系统受到外界干扰时，保护线路的各种继电装置应该有比较可靠的、及时的保护动作，从而切断故障点极大限度的降低电力系统供电范围。

电力系统继电保护就是为达到这个目的而设置的。

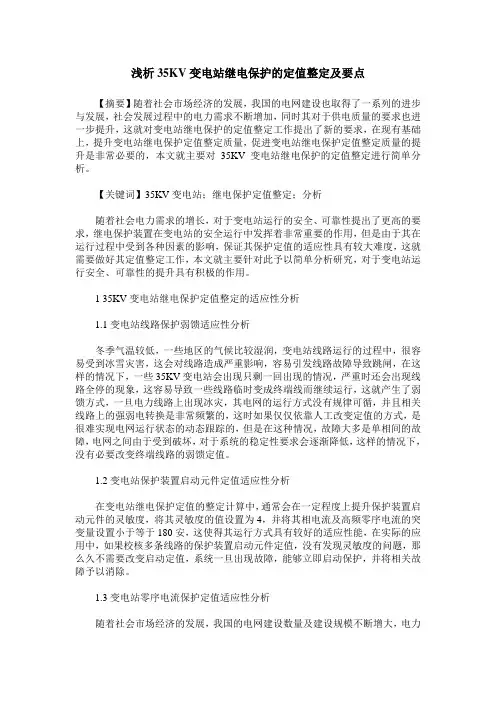

浅析35KV变电站继电保护的定值整定及要点【摘要】随着社会市场经济的发展，我国的电网建设也取得了一系列的进步与发展，社会发展过程中的电力需求不断增加，同时其对于供电质量的要求也进一步提升，这就对变电站继电保护的定值整定工作提出了新的要求，在现有基础上，提升变电站继电保护定值整定质量，促进变电站继电保护定值整定质量的提升是非常必要的，本文就主要对35KV变电站继电保护的定值整定进行简单分析。

【关键词】35KV变电站；继电保护定值整定；分析随着社会电力需求的增长，对于变电站运行的安全、可靠性提出了更高的要求，继电保护装置在变电站的安全运行中发挥着非常重要的作用，但是由于其在运行过程中受到各种因素的影响，保证其保护定值的适应性具有较大难度，这就需要做好其定值整定工作，本文就主要针对此予以简单分析研究，对于变电站运行安全、可靠性的提升具有积极的作用。

1 35KV变电站继电保护定值整定的适应性分析1.1变电站线路保护弱馈适应性分析冬季气温较低，一些地区的气候比较湿润，变电站线路运行的过程中，很容易受到冰雪灾害，这会对线路造成严重影响，容易引发线路故障导致跳闸，在这样的情况下，一些35KV变电站会出现只剩一回出现的情况，严重时还会出现线路全停的现象，这容易导致一些线路临时变成终端线而继续运行，这就产生了弱馈方式，一旦电力线路上出现冰灾，其电网的运行方式没有规律可循，并且相关线路上的强弱电转换是非常频繁的，这时如果仅仅依靠人工改变定值的方式，是很难实现电网运行状态的动态跟踪的，但是在这种情况，故障大多是单相间的故障，电网之间由于受到破坏，对于系统的稳定性要求会逐渐降低，这样的情况下，没有必要改变终端线路的弱馈定值。

1.2变电站保护装置启动元件定值适应性分析在变电站继电保护定值的整定计算中，通常会在一定程度上提升保护装置启动元件的灵敏度，将其灵敏度的值设置为4，并将其相电流及高频零序电流的突变量设置小于等于180安，这使得其运行方式具有较好的适应性能，在实际的应用中，如果校核多条线路的保护装置启动元件定值，没有发现灵敏度的问题，那么久不需要改变启动定值，系统一旦出现故障，能够立即启动保护，并将相关故障予以消除。

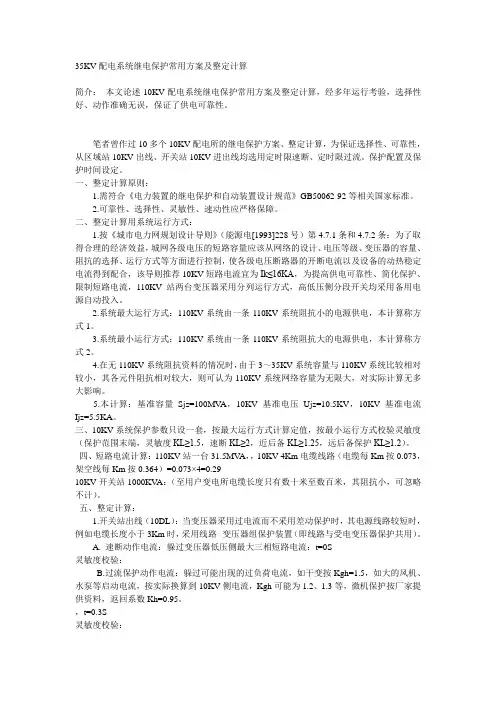

35KV配电系统继电保护常用方案及整定计算简介：本文论述10KV配电系统继电保护常用方案及整定计算，经多年运行考验，选择性好、动作准确无误，保证了供电可靠性。

笔者曾作过10多个10KV配电所的继电保护方案、整定计算，为保证选择性、可靠性，从区域站10KV出线、开关站10KV进出线均选用定时限速断、定时限过流。

保护配置及保护时间设定。

一、整定计算原则：1.需符合《电力装置的继电保护和自动装置设计规范》GB50062-92等相关国家标准。

2.可靠性、选择性、灵敏性、速动性应严格保障。

二、整定计算用系统运行方式：1.按《城市电力网规划设计导则》（能源电[1993]228号）第4.7.1条和4.7.2条：为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10KV短路电流宜为Ik≤16KA，为提高供电可靠性、简化保护、限制短路电流，110KV站两台变压器采用分列运行方式，高低压侧分段开关均采用备用电源自动投入。

2.系统最大运行方式：110KV系统由一条110KV系统阻抗小的电源供电，本计算称方式1。

3.系统最小运行方式：110KV系统由一条110KV系统阻抗大的电源供电，本计算称方式2。

4.在无110KV系统阻抗资料的情况时，由于3～35KV系统容量与110KV系统比较相对较小，其各元件阻抗相对较大，则可认为110KV系统网络容量为无限大，对实际计算无多大影响。

5.本计算：基准容量Sjz=100MV A，10KV基准电压Ujz=10.5KV，10KV基准电流Ijz=5.5KA。

三、10KV系统保护参数只设一套，按最大运行方式计算定值，按最小运行方式校验灵敏度（保护范围末端，灵敏度KL≥1.5，速断KL≥2，近后备KL≥1.25，远后备保护KL≥1.2）。

四、短路电流计算：110KV站一台31.5MVA，，10KV 4Km电缆线路（电缆每Km按0.073，架空线每Km按0.364）=0.073×4=0.2910KV开关站1000KVA：（至用户变电所电缆长度只有数十米至数百米，其阻抗小，可忽略不计）。

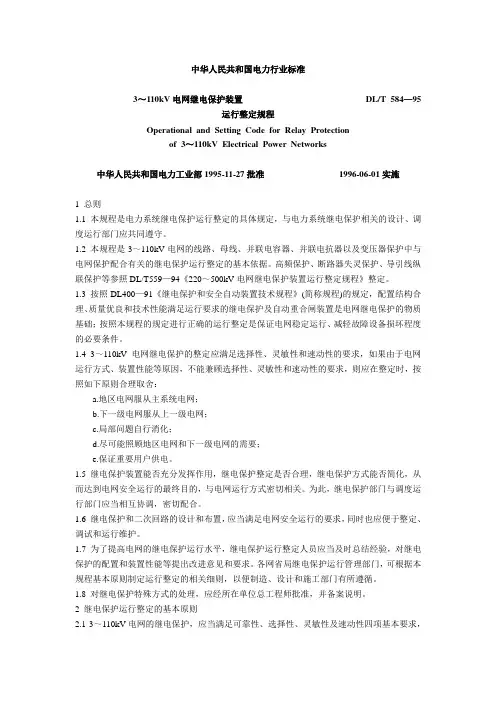

中华人民共和国电力行业标准3～110kV电网继电保护装置DL/T584—95运行整定规程Operational and Setting Code for Relay Protectionof3～110kV Electrical Power Networks中华人民共和国电力工业部1995-11-27批准1996-06-01实施1总则1.1本规程是电力系统继电保护运行整定的具体规定，与电力系统继电保护相关的设计、调度运行部门应共同遵守。

1.2本规程是3～110kV电网的线路、母线、并联电容器、并联电抗器以及变压器保护中与电网保护配合有关的继电保护运行整定的基本依据。

高频保护、断路器失灵保护、导引线纵联保护等参照DL/T559—94《220～500kV电网继电保护装置运行整定规程》整定。

1.3按照DL400—91《继电保护和安全自动装置技术规程》(简称规程)的规定，配置结构合理、质量优良和技术性能满足运行要求的继电保护及自动重合闸装置是电网继电保护的物质基础；按照本规程的规定进行正确的运行整定是保证电网稳定运行、减轻故障设备损坏程度的必要条件。

1.43～110kV电网继电保护的整定应满足选择性、灵敏性和速动性的要求，如果由于电网运行方式、装置性能等原因，不能兼顾选择性、灵敏性和速动性的要求，则应在整定时，按照如下原则合理取舍：a.地区电网服从主系统电网；b.下一级电网服从上一级电网；c.局部问题自行消化；d.尽可能照顾地区电网和下一级电网的需要；e.保证重要用户供电。

1.5继电保护装置能否充分发挥作用，继电保护整定是否合理，继电保护方式能否简化，从而达到电网安全运行的最终目的，与电网运行方式密切相关。

为此，继电保护部门与调度运行部门应当相互协调，密切配合。

1.6继电保护和二次回路的设计和布置，应当满足电网安全运行的要求，同时也应便于整定、调试和运行维护。

1.7为了提高电网的继电保护运行水平，继电保护运行整定人员应当及时总结经验，对继电保护的配置和装置性能等提出改进意见和要求。

探究35kV变电站的继电保护配置及整定计算继电保护是变电站运行中的确保电力元件避免伤害、提高元件使用寿命的重要手段，因此在变电站建设过程中考虑机电保护的设计开发十分关键。

众所周知，继电保护自身对的原理也不是十分复杂的，也是存在着一定对的规律的。

继电保护的原理，主要是利用系统预警机制，将电力系统故障预警与电力保护、信号预警等动作相连贯，从而使得电力系统得到保障的过程。

因此，对于变电站运行中继电保护的研究也就有着重要对的作用。

标签：35kV变电站；继电保护装置；配置；整定计算一、35kV变电站继电保护配置应用分析1.1线路保护在电力行业快速发展的过程中，智能技术被广泛的应用到变电站之中，从而实现了变电站功能的转型升级，在这其中35kV变电站就是一种典型的智能化变电站系统，这是因为在现下的35kV变电站之中使用了继电保护装置进行电网保护，而继电保护装置无疑是变电站智能化的一种体现，并且在其众多的保护功能之中，继电保护装置对变电站线路保护作用最为明显，具体而言，主要体现在以下两个方面，首先是在变电站运行过程中，通过继电电路保护装置，可以对不同电压等级下的间隔单元进行监控，从而加强变电站内线路保护。

1.2变压器保护在35kV变电站之中，变压器保护装置十分复杂，但是通过变压器保护，却可以实现通信、监制、控制等多种功能，因此对于35kV变电站而言，实行变压器保护是十分必要的。

通常情况下，由于变压器保护装置保护库功能强大，同时内部含有多种标准保护程序，因此变压器保护还被广泛的应用在35kV变电站之中智能化开关柜中组成元件之中。

同时由于变压器保护装置可以为变电站提供更好的电压电力获取能力，为采集功能提供方便，因此加强35kV变电站之中变压器保护设置十分重要。

1.3母线保护在35kV变电站之中，母线是变电站的总线，若是母线出现故障，会导致整个供电系统出现瘫痪，并且在短时间内无法恢复供电，甚至可能会造成变电站用电设备损坏，从而导致大范围的用电事故，对故障未修以及系统后期使用都会造成一定的隐患，因此从这个角度分析，母线保护在35kV变电站电网系统运行过程中的重要性是不言而喻的，只有做好母线保护，才能保证电网系统的安全有效运行。

配电网继电保护整定计算原则1.规范性引用文件1）GB/T14285-2006继电保护和安全自动装置技术规程2）DL/T584-20173kV~110kV电网继电保护装置运行整定规程3）Q/GDW766-201210kV~110（66）kV线路保护及辅助装置标准化设计规范4）Q/GDW767-201210kV~110（66）kV元件保护及辅助装置标准化5）Q/GDW442-2010国家电网继电保护整定计算技术规范235〜220kV变电站10kV出线开关整定原则2.1电流速断保护1）按躲过本线路末端最大三相短路电流整定,计算公式如下：I DZ1-K K Xl Dmax⑶式中：K K—可靠系数，取K K>1.3；取可靠系数大于1.3是在考虑各种误差的基础上进行的，一般可根据线路长度、装置误差等因素酌情考虑；I Dmax（3）—系统大方式下，本线路末端三相短路时流过保护的最大短路电流。

2）宜与上一级变压器低压侧限时速断保护配合，可靠系数不小于1.1。

3）对于保护范围伸入下级线路或设备的情况，为避免停电范围扩大，可增加短延时。

4）时间取0〜0.15s。

2.2限时速断电流保护1）按保线路末端故障有灵敏度整定，灵敏系数满足2.4要求。

2）按与下一级线路电流速断保护相配合，时间级差宜取0.3〜0.5s。

计算公式如下：I DZ2>K K XK fmax XI DZ1'式中：K K—可靠系数，取K K>I.I；K fmax—最大分支系数，其分支系数应考虑在下一级线路末端短路时，流过本线路保护的电流为最大的运行方式。

【DZ1'—下一级线电流速断保护电流定值。

3)灵敏度不满足要求时，按与下一级线路限时速断电流保护配合。

4)应与上一级变压器10kV侧限时速断电流保护配合，可靠系数不小于1.1。

若时间无法与上一级变压器10kV侧限时速断电流保护配合，可退出本段保护，只考虑投入电流速断保护。

继电保护的基本计算及整定原则1.电力系统最大最小运行方式最大运行方式：系统在该方式下运行时，具有最小的短路阻抗值，发生短路后产生的短路电流最大的一种运行方式。

一般根据系统最大运行方式的短路电流来效验所选用的电气设备的稳定性。

最小运行方式：系统在该方式下运行时，具有最大的短路阻抗，发生短路后产生的短路电流最小的一种运行方式。

一般根据系统最小运行方式的短路电流值来效验继电保护装置的灵敏度。

2．电流速断保护的基本计算及其保护范围电流速断保护是一种仅反应于电流增大而瞬时动作的一种电流保护类型。

保护的按线路末端出现三相短路时的短路电流来整定，取一定的可靠系数Krel，可靠系数一般为1.2～1.3,保护起动电流Iact按下式计算：3．限时速断和限时过流保护的基本计算及整定限时速断保护是反应于电流增大而延时动作的一种电流保护类型，限时电流速断保护要求在系统的最小运行方式下，线路末端发生两相短路时，具有足够的反应能力，这个能力通常用灵敏系数Ksen来衡量，一般要求Ksen≥1.3～1.5，灵敏系数按下式校验：当按最小运行方式下线路末端的两相短路电流校验灵敏度不满足要求时，可按下一线路的速断保护定值来整定，并取一定的配合系数Kmat，通常Kmat取1.15。

限时过流保护是反应于电流增大而延时动作的另一种电流保护类型。

限时过流保护按躲过最大负荷电流来整定，取一定的可靠系数Krel，通常Krel取值1.25～1.5，同时，为了保证继电器在负荷电流作用下能够可靠返回，还必须考虑继电器的返回系数Kre，返回系数一般取0.85～0.95，动作电流可按下式校验：如果线路中存在电动机，还必须考虑到由于短路时的电压降低，电动机将被制动，故障切除后，由于电压的恢复，电动机将有一个自起动的过程，因此，为确保继电保护能够可靠躲过电动机自起动时的电流，必须考虑马达的自起动系数KMs，KMs的取值大于1，具体应根据网络的具体接线和负荷性质来确定。

论35KV变电站继电保护的配置及整定计算就目前来说，所有的电力元件都要进行继电保护，这样才能确保电网运行的安全性和可靠性。

基于此，本文先是介绍了35KV变电站中线路和变压器的继电保护装置，然后进行了35KV变电站继电保护的整定计算。

目的是帮助电力企业及相关单位更好地使用继电保护装置。

标签：35KV变电站；继电保护装置；整定计算继电保护作为变电站运行过程中保障电力元件遭到损害、提高电力元件使用寿命的主要手段。

一旦变电站的继电保护装置出现了问题，会对电网的稳定运行造成不利的影响。

目前，如何充分发挥出继电保护装置的作用，对继电保护定值进行科学合理的整定计算，是变电站保障安全运行的关键。

因此，对于35KV变电站继电保护的配置及整定计算是很有必要的。

1、35KV变电站继电保护的配置1.1 35KV变电站的线路继电保护装置根据不同的出线回路数和线路的故障类型，为35KV变电站的线路设置的继电保护装置如下：第一，单回路出线保护，主要应用于胶木厂或者织布厂的出线，使用两段式的电流保护，即电流速断保护及过电流保护。

其中，电流速断保护装置是根据线路出现短路的时候，通过保护装置的电流来进行动作电流的选择，通过动作电流的大小来确定保护装置的保护范围；过电流保护装置是根据线路出现短路时的电流大于正常运行时的特点来判断线路是否出现了短路故障，将定时限的过电流保护作为电流速断保护装置的后备，排除掉电流速断保护范围之外的故障。

第二，双回路出线保护，主要应用于炼铁厂、配电所以及印染厂的出线，使用横联方向差动保护及电流保护装置。

其中，横联方向差动保护装置通过对比两线路的电流数值及相位是否相同来判断故障的发生，该装置主要是由电流起动元件、出口执行元件以及功率方向元件所构成，电流起动元件主要用来判断电路是否出现故障，功率方向元件主要用来判断线路发生故障的位置，该装置的保护动作时間为0秒，但是横联方向差动保护装置会在相继动作区内出现短路，从而延长排除故障的时间，因此要安装一套电流保护装置作为后备。

35kV线路保护1计算依据DL/T 584-2017《3kV~110kV电网继电保护装置运行整定规程》DL/T 1502-2016《厂用电继电保护整定计算导则》235kV线路保护配置1）差动保护2）相间距离保护3）三段式电流保护3启动元件定值I3.1.启动元件定值.qd tb3.1.1.突变量启动元件整定原则：（1）按躲过正常最大负荷电流或大型电动机起动整定，建议取0.2In（In：CT一次值）；（2）线路供电范围内存在大电机启动时，需考虑大电机启动时的冲击电流；上述两种整定原则取最大值，并保证有足够的灵敏度。

3.1.2.灵敏度计算（1）要求在本线路末端金属性两相短路故障时，灵敏系数大于4；（2）在距离III段动作区末端金属性两相短路故障时灵敏系数大于2。

3.1.3.负序电流启动定值整定原则：按躲过线路正常运行时最大不平衡产生的负序电流整定0.1~0.5In，一般取0.1In（In：CT一次值）；灵敏度计算：（1）负序电流分量启动元件在本线路末端金属性两相短路故障时，灵敏系数大于4；（2）在距离III段动作区末端金属性两相短路故障时灵敏系数大于2。

3.1.4.零序电流启动定值按躲过线路正常运行时最大不平衡产生的零序电流整定0.1~0.5In，一般取0.1In（In：CT一次值）；零序电流分量启动元件在本线路末端金属性单相和两相接地故障时，灵敏系数大于4；在距离III段动作区末端金属性单相和两相接地故障时，灵敏系数大于2。

注：线路两侧电流启动一次值应相同。

4 差动保护参考《DL/T 584-2017 3kV~110kV 电网继电保护装置运行整定规程》7.2.4条。

4.1. 差动电流定值cd I按保证发生故障有足够的灵敏度并躲过最大负荷情况下的不平衡电流整定，根据短路电流水平，一般取300A~600A 。

光纤纵差保护在全线路各类金属性短路故障时灵敏系数大于2，两侧定值一次值相等。

5 相间距离保护1）35kV 线路相间距离保护和接地距离保护原则上采用同一套定值，即统一按照相间距离I 、II 、III 段保护整定原则整定。
