概述LH-220/221是两款高精度平行光源透光率测量仪，LH-220用于可见光(VL)透光率测试，LH-221用于紫外光(UV)、可见光(VL)、红外光(IR)三波段透光率测试，仪器根据光学原理，执行GB5137.2—2002《汽车用安全玻璃光学性能试验方法》标准，符合汽车用透光率计校准规范JJF1225—2009之要求，专业用于玻璃、亚克力、薄膜、PC、PVC等产品的透光率测量.仪器特点1. 实时测量即放即测，无需按键、无需等待2. 测量精度高、速度快、操作简单3. 采用平行光路设计，使之能够测量大厚度材料4.分体式探头配固定支架，同时具备固定测试和分体测试方式5. 带告警功能，可预先设置合格范围，超标时有声音告警6. 可记录100组测量数据，可自动统计最大值、最小值、平均值7. 可选透光率、遮光率测量模式8. 配电脑软件，连接电脑可实现自动测试、超标告警、数据统计、数据保存，查看柱形图、曲线图、打印测试报告等9.开机自动校准和手动校准10.中英文双语菜单11. 大尺寸LCD屏显示，智能背光，无操作自动关机12. 配备高档铝箱和EV A内衬，携带安全方便技术参数1. 光源波长：LH-220：UV: 无VL:380-760nm IR: 无LH-221：UV:365nm VL:380-760nm IR:940nm2. 测量范围：0—100%3. 分辨率：0.1%4. 测量误差：≤1%5. 测量厚度：≤50mm6. 试样面积：≥3*3mm7. 主机尺寸：132x71x29mm8. 手柄尺寸：Φ34*75mm9. 支架尺寸：91*45*70mm10. 铝箱尺寸：340*240*100 mm11. 电源：AAA (7号)* 412. 使用环境：T&H 0-40℃≤85%操作方法按键1. OK 键：确认和开关机，按OK键开机，按住OK键3秒关机2. M键：MODE模式切换+方向键：上3. R键：REC查询保存数据+方向键：下4. S键：SET进入设置菜单+方向键：左5. H键：HOLD锁定数据与解除锁定+方向键：右设置S键--进入菜单上下键--移动光标 OK键--确认S键--返回1.校准：用于重新校准，进入菜单后按OK可以重新标定100%2.告警：当透光率超过设置范围时声音告警,用于批量测试状态：可以选择关闭或者打开告警功能参数：设置告警参数为透光率或者遮光率紫外、可见、红外：对应三个波段的合格范围，移动光标到对应项目，按OK键进入修改界面，左右键移动光标位置，上下键修改数字修改好之后按OK键确认3.测试项目：LH-221可以选择紫外光、可见光、红外光单独一种或者全部光源进行测试，LH-220只有可见光，此项目不可设置4.自动关机：是--3分钟无操作自动关机，否--不自动关机nguage: 选择语言Chinese—中文，English—英文6. 恢复出厂设置：将测试仪参数恢复到出厂时候的设置7. 退出：退出菜单测试固定测量方式1. 将探头装入固定座中并保持探头之间无任何物体，避免强光环境，按OK 键开机，显示透光率数据为100%。

透明度测定仪操作规程1、开机预热仪器在使用前应预热30分钟2、波长调整转动波长旋钮，并观察波长显示窗，调整至需要的测试波长（460纳米）。

注意事项：转动测试波长校正（透光率100%）后，以稳定5分钟后进行测试为好（符合行业标准及计量部门检定规程要求）。

3、设置测试模式按功能键，便可在“透光率”和“吸光率”中切换测试模式。

4、玻璃比色皿的配对性该仪器所附的玻璃比色皿是经过配对测试的，未经过配对处理的比色皿将影响样品的测试精度。

用手拿比色皿应该握比色皿的磨砂表面，不应该接触比色皿的透光面。

即透光面上不能有手印或溶液痕迹，待测定溶液中不能有气泡、悬浮物，否侧也将影响样品的测试精度。

比色皿在使用完毕后应立即清洗干净。

5、调零（透光率0%）在T模式时，将遮光体置入样品架，合上样品室盖，并拉动样品架拉杆使其进入光路。

然后按动“调零”键，显示器上显示“00.0”或“-00.0”，便完成调T零，完成调T零后，取出遮光体。

注意事项：1、测试模式应该在透光率（T）模式；2、如果未置入遮光体合上样品室盖，并使其进入光路便无法完成调T零；3、调T零时不要打开样品室、推拉样品架；4、调T零后(未取出遮光体)，如切换至吸光率测试模式，显示器上显示为“.EL”。

5、如直接在吸光率（A）模式调T零，则在置入遮光体后不管显示器上是否显示“.EL”，均需按动“调零”键。

6、校正100%透光率将蒸馏水样品置入样品架，并推拉样品架拉杆使其进入光路。

然后按动“校正”键，此时屏幕显示“BL”延时数秒便显示“100.0”（在透光率模式时）或“-.000”、“.000”(在吸光率模式时)，即自动完成校正。

7、无色液体透明度测试1、按动功能键，切换至“透明度”测试模式。

2、调整测试长度（460纳米）。

3、用遮盖体调零。

4、用无色液体标准液校正100.00%。

5、置入待测样品，读取测试数据。

6、平行测定2次，如果2次测定结果之差不大于2，取这2次测定结果的平均值。

透光率计仪器的检定规程
国家标准的《机动车运行安全技术条件》（GB7258-2017）中第11.5.7 条规定：前风窗玻璃驾驶人视区部位及驾驶人驾驶时用于观察外后视镜的部位的可见光透射比应大于等于70%。

所有车窗玻璃可见光透射比均应≥50%，且不应张贴镜面反光材料的色纸或隔热纸。

汽车车窗玻璃的透光率可以使用透光率计LS110检测。

校准标准：JJF1225-2009《汽车用透光率计校准规范》该标准规定了透光率计必须满足明视觉函数的要求。

明视觉函数（function of photopic vision）的定义：人类的视觉系统对不同波长的光敏感程度不同，即人眼对光的相应程度四波长的函数。

国际照明委员会（CIE）于1971年在实验数据基础上公布了明视觉函数V（λ）标准值，并于1972年由国际计量委员会批准。

透光率计LS110和LS116均符合CIE明视觉函数标准，可通过计量院检测。

透光率计LS117计量检定前提要求说明：
1．光密度检定
检定依据：JJG920-1996《漫透射视觉密度计检定规程》
检定说明：检定光密度时，接收探头不用粘贴黑色绒布.（默认不粘贴绒布，如果接收探头已粘贴黑色绒布，请撕掉后再校准）。

2．透光率检定
检定依据：JJG178-2007 《紫外、可见、近红外分光光度计检定规程》
11500-2008/ISO 5-2 透射密度的几何条件)，接收探头必须粘贴黑色绒布再校准。

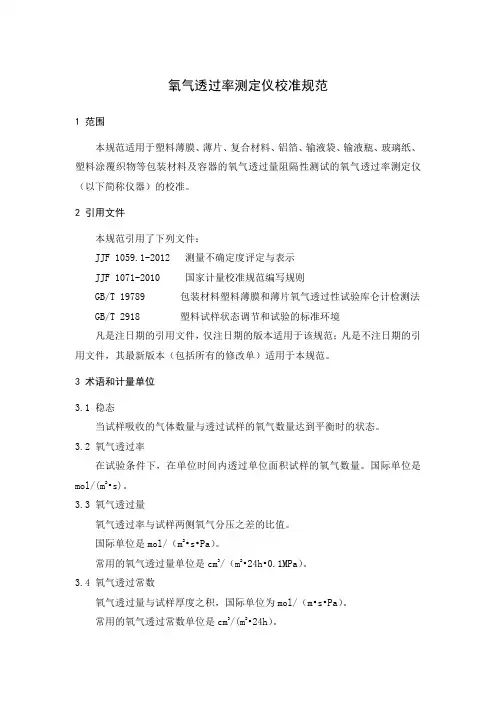

氧气透过率测定仪校准规范1 范围本规范适用于塑料薄膜、薄片、复合材料、铝箔、输液袋、输液瓶、玻璃纸、塑料涂覆织物等包装材料及容器的氧气透过量阻隔性测试的氧气透过率测定仪（以下简称仪器）的校准。

2 引用文件本规范引用了下列文件：JJF 1059.1-2012 测量不确定度评定与表示JJF 1071-2010 国家计量校准规范编写规则GB/T 19789 包装材料塑料薄膜和薄片氧气透过性试验库仑计检测法GB/T 2918 塑料试样状态调节和试验的标准环境凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。

3 术语和计量单位3.1 稳态当试样吸收的气体数量与透过试样的氧气数量达到平衡时的状态。

3.2 氧气透过率在试验条件下，在单位时间内透过单位面积试样的氧气数量。

国际单位是mol/(m2•s)。

3.3 氧气透过量氧气透过率与试样两侧氧气分压之差的比值。

国际单位是mol/（m2•s•Pa）。

常用的氧气透过量单位是cm3/（m2•24h•0.1MPa）。

3.4 氧气透过常数氧气透过量与试样厚度之积，国际单位为mol/（m•s•Pa）。

常用的氧气透过常数单位是cm3/(m2•24h）。

氧气透过常数是材料的一种特性，仅对均质材料才有意义。

4 概述仪器依据库仑电量法原理等压法测试，测试腔分上下两部分，薄膜固定在中间，高纯氧气在薄膜的上腔流动，高纯氮气在薄膜的下腔流动，氧分子透过薄膜扩散到另一侧的氮气中，被流动的氮气携带至传感器，通过对传感器测量到的氧气浓度进行分析，从而计算出氧气透过率结果来表示。

5 计量特性5.1 温度设定值误差仪器腔体内温度设定值误差应不大于±1℃。

5.2 温度稳定性仪器腔体内温度稳定性应不大于1.5％。

5.3 氧气透过率示值误差氧气透过率示值误差应不大于±15cm3/(m2•24h)。

5.4 氧气透过率重复性氧气透过率的重复性应在3％以内。

透光率/雾度测定仪操作规程
1.样品准备：
裁取试样尺寸大到可以遮盖住积分球，建议试样为50mm*50mm的方片或直径50mm 的圆片。

2.试样检查：
试样两侧表面应平整且平行，无灰尘、油污、异物、划痕等，并无可见的内部缺陷和颗粒。

3.试样数量：
每组五个试样取平均
4.仪器使用方法：
（1）开启电源进行预热，两窗口显示二小数点，准备指示灯指示黄光，不久“准备”灯指示绿光，左边读
数窗出现”p”,右边出现“H”，并发出呼叫声。

此时在
空白样品的情况下按“测试”开关，仪器将显示
“P100.00”、“H0.00”.在“P100.0”，“H0.00”下仪器
预热稳定15分钟。

（2）测试塑膜样品，只要将薄膜夹于磁性夹具之间稍加拉平，然后即可装置于样品台上测试，放置夹具时
应注意圆铁环一面贴紧积分球。

（3）按“测试”开关，重新校正p100.H0.0,再按“测试”
键，微机采集仪器自身数据后，再度出现“p”、”H”
并呼叫，装上样品，按测试钮，指示灯转为红光，
不久就在显示屏上显示出透光率数值及雾度数值，
前者显示为透光率（%），后者为雾度（%）。

此时，
指示灯转为绿光，需要进行复测时，可不拿下样品，
重按测试钮可得到多次测数，然后取其算术平均值
作测试结果，以提高测量准确度。

（4）更换不同样品时，应先不要放入样品，按“测试”
测空白，指示灯转红光，然后仪器将显示“p100.0”
及“H0.00”结果，指示灯显示绿色。

一般每测完一
组样品应测空白一次，注意测空白后，应再按“测
试”，等到准备灯发绿光、仪器发出呼叫后，再测下
一组样品。

透光率测定仪安全操作及保养规程引言透光率测定仪（也称透镜测量仪）是一种用于测量物品或材料透过率的仪器。

它有着广泛的应用范围，包括汽车玻璃、建筑玻璃、眼镜片等行业。

由于测定工作需要使用强光源，因此在使用过程中必须要严格遵守安全操作规程，以确保人身和设备安全。

本文将介绍透光率测定仪的安全操作方法和保养规程，以帮助使用者更好地了解如何正确、安全地操作该仪器。

安全操作规程透光率测量仪安全操作规程具体包括以下几个方面：一、使用前的准备工作在使用透光率测定仪进行物品或材料透过率测量前，必须进行以下准备工作：1.检查仪器上部件是否完好：包括工作电源、支架、测光头等；2.检查仪器和电源线是否连接牢固；3.检查工作环境是否满足安全操作标准：例如电压、电流等是否稳定，使用场所是否通风良好、温度适宜；4.检查透光率测定仪表面是否干净，不含外物或其他杂物。

二、使用过程中要注意的事项1.强光源将对人眼造成损害，因此操作人员必须保持肉眼不直接注视测量仪； 2.在测量工作过程中，应该保持工作台的平稳，避免震动和误差； 3.强光源会产生紫外线辐射，因此在操作过程中，必须穿适当的服装和护目镜，并保持皮肤的完好无损，如皮肤受损，必须先治疗好后方可进行操作； 4. 为避免误操作，操作人员在熟练后再进行操作； 5. 对于仪器的其他标准操作规程和注意事项，参见仪器使用手册。

三、使用后的安全措施1.在使用完毕后，应将测光头收回到支架中并关闭电源，避免长时间开启； 2.透光率测定仪应该定期维护，并注意清洗表面杂物。

保养规程1.在使用过程后，务必对仪器进行清洗，以保持各部位清洁；2.对于仪器的光滑点和灵敏部位，请注意定期加油、润滑以保持其有效性；3.对于仪器上需要更换的部位，如电池、内部跳线等，操作人员应了解相应规定并进行更换；4.透光率测定仪在暂停使用前，应注意放在干燥、清洁的地方，并定期进行检查以检查是否存在设备故障；5.当透光率测定仪存放很长时间后，在使用之前为避免设备出现问题，请参考用户手册进行调整；结论透光率测定仪是一种非常实用的测量工具，但因为其使用过程中对人眼造成损害、有紫外线辐射等特点，因此在使用过程中必须要遵守相应的安全操作规程及保养规程，保证设备和操作人员的安全。

玻璃透光率测试方法
玻璃透光率测试方法
玻璃透光率是指光线穿过玻璃的能力，通常用于评估玻璃的质量和适用性。

以下是一些常见的玻璃透光率测试方法。

1. 透光率测试仪
透光率测试仪是一种专门用于测量玻璃透光率的设备。

它通过将光源照射在玻璃上，并测量透过玻璃的光线强度来计算透光率。

透光率测试仪通常具有高精度和可重复性，是一种非常准确的测试方法。

2. 比色法
比色法是一种常见的玻璃透光率测试方法。

它通过将玻璃样品放置在一个特定的比色杯中，并向其中加入一定量的染料溶液。

然后，使用比色计测量溶液的吸光度，并根据标准曲线计算透光率。

3. 光谱法
光谱法是一种基于光谱分析的玻璃透光率测试方法。

它通过将光源照
射在玻璃上，并使用光谱仪测量透过玻璃的光线的波长和强度。

然后，根据透过的光线的波长和强度计算透光率。

4. 直接观察法
直接观察法是一种简单的玻璃透光率测试方法。

它通过将玻璃样品放
置在光源下，并直接观察透过玻璃的光线强度来评估透光率。

这种方
法通常不太准确，但对于一些简单的应用场合可能足够。

总之，选择适当的玻璃透光率测试方法取决于具体的应用场合和测试
要求。

在进行测试之前，应该仔细了解不同测试方法的优缺点，并选
择最适合自己的方法。

透光率测试仪安全操作及保养规程透光率测试仪是一种用于测量物质透光率的仪器，广泛应用于光学、电子、建筑等领域。

在使用透光率测试仪进行测试前，必须了解和遵守安全操作规程，并且合理保养设备，以确保其安全性和可靠性。

本文将介绍透光率测试仪的安全操作规程和保养规程。

一、安全操作规程1. 保持设备稳定使用透光率测试仪时，要将设备安放在平稳的台面上，以保证设备的稳定性。

在测试过程中，不要轻易移动设备或者改变设备的位置，否则可能会影响测试结果，甚至造成设备损坏。

2. 注意使用电源透光率测试仪使用电源进行工作，因此在使用设备前，首先要检查电源电压是否正确，以免发生电源电压过高或过低的情况。

鉴于设备的安全性和易损性，建议使用该设备时预备一台稳压电源或者UPS电源，以确保电源供应的稳定性。

3. 防止过热在透光率测试仪工作过程中，设备会产生一定的热量。

为防止过热，可以在设备周围设置散热器或者进行风扇排热，以保证设备的正常工作。

4. 避免损坏测试件在进行测试时，要注意保护测试件，以避免测试件被损坏影响了测试结果。

此外，在测试过程中，要避免摔碰设备和测试件，以避免误操作造成不必要的损失。

5. 常规检查和校准为确保设备的正确度和准确度，建议进行常规检查和校准。

检查和校准包括但不限于光通量校准、精度校准等操作，以保证设备的工作可靠性和测量准确度。

二、设备保养规程1. 清洁设备透光率测试仪使用完毕后，应立即清洁设备。

因为测试过程中会有粉尘和杂物附着在设备上，如果不及时清理，会影响设备的工作性能和测试准确度。

清洁设备的方法有多种，包括使用棉棒或者吹风机吹洗，以保证设备表面干净无尘。

2. 接线保养接线是设备运行的关键部分，因此在使用过程中，要做好接线保养工作。

保持接线干净、无尘、无污物，不要使用锈损线路，不得硬扯线材。

3. 及时更换需要更换的部分在设备的日常保养过程中，如果发现任何一个部分出现问题（例如滤镜老化、镜头损坏等），要及时更换，以确保设备的正常工作。

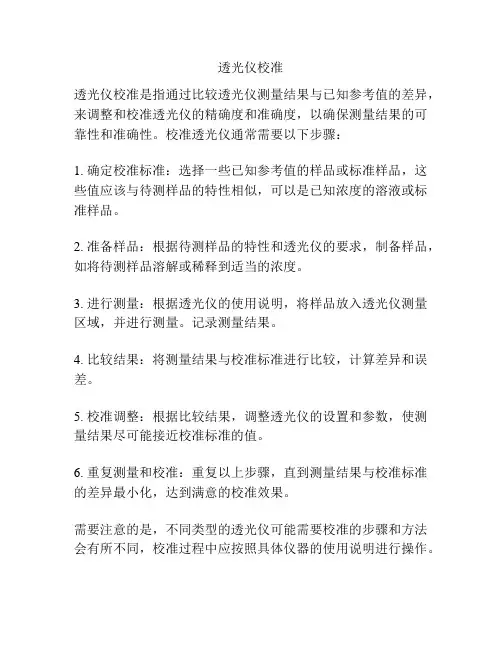

透光仪校准
透光仪校准是指通过比较透光仪测量结果与已知参考值的差异，来调整和校准透光仪的精确度和准确度，以确保测量结果的可靠性和准确性。

校准透光仪通常需要以下步骤：
1. 确定校准标准：选择一些已知参考值的样品或标准样品，这些值应该与待测样品的特性相似，可以是已知浓度的溶液或标准样品。

2. 准备样品：根据待测样品的特性和透光仪的要求，制备样品，如将待测样品溶解或稀释到适当的浓度。

3. 进行测量：根据透光仪的使用说明，将样品放入透光仪测量区域，并进行测量。

记录测量结果。

4. 比较结果：将测量结果与校准标准进行比较，计算差异和误差。

5. 校准调整：根据比较结果，调整透光仪的设置和参数，使测量结果尽可能接近校准标准的值。

6. 重复测量和校准：重复以上步骤，直到测量结果与校准标准的差异最小化，达到满意的校准效果。

需要注意的是，不同类型的透光仪可能需要校准的步骤和方法会有所不同，校准过程中应按照具体仪器的使用说明进行操作。

同时，透光仪的校准应定期进行，以确保测量结果的准确性和稳定性。

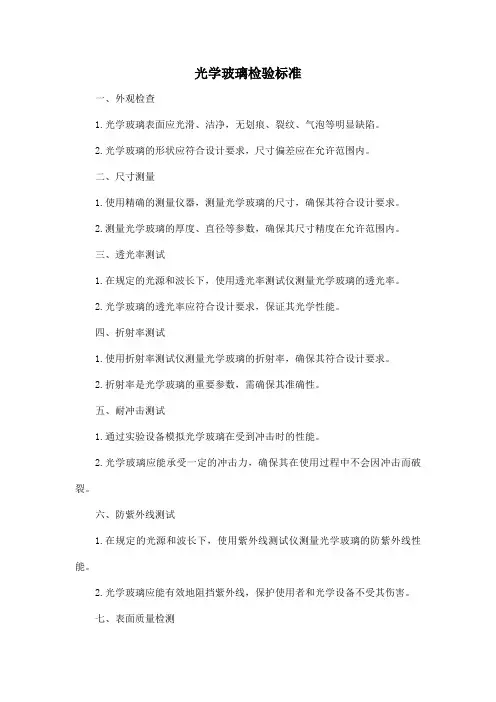

光学玻璃检验标准一、外观检查1.光学玻璃表面应光滑、洁净，无划痕、裂纹、气泡等明显缺陷。

2.光学玻璃的形状应符合设计要求，尺寸偏差应在允许范围内。

二、尺寸测量1.使用精确的测量仪器，测量光学玻璃的尺寸，确保其符合设计要求。

2.测量光学玻璃的厚度、直径等参数，确保其尺寸精度在允许范围内。

三、透光率测试1.在规定的光源和波长下，使用透光率测试仪测量光学玻璃的透光率。

2.光学玻璃的透光率应符合设计要求，保证其光学性能。

四、折射率测试1.使用折射率测试仪测量光学玻璃的折射率，确保其符合设计要求。

2.折射率是光学玻璃的重要参数，需确保其准确性。

五、耐冲击测试1.通过实验设备模拟光学玻璃在受到冲击时的性能。

2.光学玻璃应能承受一定的冲击力，确保其在使用过程中不会因冲击而破裂。

六、防紫外线测试1.在规定的光源和波长下，使用紫外线测试仪测量光学玻璃的防紫外线性能。

2.光学玻璃应能有效地阻挡紫外线，保护使用者和光学设备不受其伤害。

七、表面质量检测1.使用表面粗糙度测试仪等设备，检测光学玻璃表面的粗糙度、划痕等质量指标。

2.光学玻璃表面应尽可能光滑，以确保其透光率和反射性能。

八、热稳定性测试1.将光学玻璃加热至规定温度，并保持一定时间，观察其热稳定性。

2.光学玻璃在高温下应保持其形状和光学性能的稳定。

九、耐腐蚀测试1.在规定的环境条件下，对光学玻璃进行腐蚀试验，观察其耐腐蚀性能。

2.光学玻璃应具有一定的耐腐蚀性能，以保证其长期使用过程中的稳定性。

十、长期稳定性测试1.将光学玻璃在规定的环境条件下放置一段时间，观察其长期稳定性。

2.光学玻璃在长期使用过程中应保持其形状、光学和机械性能的稳定。
