接地电阻测试仪操作规程一、引言接地电阻测试仪是一种用于测量接地系统（包括建筑物、设备等）的接地电阻值的仪器。
准确测量接地电阻对于保证接地系统的可靠性和安全性非常重要。
为了正确、安全地使用接地电阻测试仪，特制定以下操作规程。
二、操作准备1. 检查接地电阻测试仪的外观，确保仪器没有损坏。
2. 准备好测试的接地系统，包括接地装置和接地电极。
3. 检查测试环境，确保周围没有危险物品或存在其他安全隐患。
4. 检查仪器的电源，确保仪器可以正常使用。
三、操作步骤1. 将接地电阻测试仪放置在平稳的工作台上，并连接电源。
2. 打开仪器的电源开关，待仪器启动完成后，选择合适的测试参数（如测试范围、测试模式等）。
3. 将测试引线连接到仪器的测试端口上，确保引线连接牢固。
4. 将另一端的测试引线连接到接地电极上，确保接地电极与接地装置牢固连接。
5. 按下仪器上的测试按钮，仪器会开始对接地系统进行测试，并显示测试结果。
6. 等待测试结果稳定后，记录下测试结果，并根据需要进行其他测试（如多点测试）。
7. 测试完成后，断开测试引线和接地电极的连接，并将接地电阻测试仪的电源关闭。
8. 拆除测试装置，并进行必要的清理和维护。
四、注意事项1. 在操作接地电阻测试仪之前，务必熟悉仪器的使用说明书，了解仪器的工作原理和注意事项。
2. 在测试接地系统之前，应对测试环境进行检查，确保周围没有危险物品或存在其他安全隐患。
3. 在连接测试引线和接地电极时，应确保连接牢固，以免影响测试结果的准确性。
4. 在进行测试时，应留意仪器的显示结果，及时记录测试结果，并根据需要进行其他测试。
5. 在测试完成后，应及时断开测试引线和接地电极的连接，并将接地电阻测试仪的电源关闭，以免造成意外伤害或损坏仪器。
6. 始终遵守相关电气安全操作规程和工作场所的安全规定，保证自己和他人的安全。
五、总结接地电阻测试仪的正确使用对于保证接地系统的可靠性和安全性至关重要。
按照以上操作规程进行接地电阻测试，能够确保测试的准确性和安全性，提高工作效率和工作质量。
接地电阻测试仪使用方法及注意事项接地电阻测试仪使用方法1、将接地电阻测试仪放置水平位置，检查检流计的指针是否在中心线上，否则应用零位调整器将其调整于中心线上。
大电流发生器为低电压、大电流干式变压器。
适用于频率50HZ开关，电流互感器或其他电器设备的升流及负载试验。
2、将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时转动“测量标度盘”使检流计的指针指于中心线上。
3、当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，同时调整“测量标度盘”，使指针指于中心线上。
4、如“测量标度盘”的读数小于1时，应将倍率置于较小的倍数，在重新调整“测量标度盘”以得到正确的读数。
5、在填写此项记录时，应附以电阻测试点的平面图，并应对测试点进行顺序编号。
接地电阻测试仪注意事项1、接地线路要与被保护设备断开，以保证测量结果的准确性。
2、下雨后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。
3、被测地极附近不能有杂散电流和已极化的土壤。
4、探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3。
5、注意电流极插入土壤的位置，应使接地棒处于零电位的状态。
6、连接线应使用绝缘良好的导线，以免有漏电现象。
7、测试现场不能有电解物质和腐烂尸体，以免造成错觉。
8、测试宜选择土壤电阻率大的时候进行，如初冬或夏季干燥季节时进行。
9、随时检查仪表的准确性，（每年送计量单位检测认定一次）。
10、接地电阻测试仪在使用、搬运、存放时应避免强烈震动。
22智城建设NO.13 2020智能城市 INTELLIGENT CITY浅谈使用标准电阻对接地电阻仪校准与加长测量线线阻的测量李燕峰1 张 辉2 张 锐1（ 1. 合肥市气象局，安徽 合肥 230061；2. 滁州市天长市气象局，安徽 天长 239300）摘 要：接地电阻测试仪是检测接地电阻的常用仪表，是计算机信息系统与新建建筑物防雷检测、防雷接地工程竣工验收不可缺少的工具，在测量接地电阻时，由于测量环境和施工条件的限制，会出现接地电阻测试仪长期使用不准确、测量线不够长的现象，需要使用加长测量线，此时测量接地电阻值不是实际值，文章结合建筑物防雷检测实践中经验，就仪表校准和加长线线阻测量方法进行探讨。
关键词：接地电阻测试仪；校准；线阻接地电阻测试仪是检验测量接地电阻的常用仪表，它广泛应用于防雷、电力、石油化工、计算机信息系统、建筑等领域的接地电阻的测量，也是石油化工行业安全检查与新建建筑物、防雷接地工程竣工验收不可缺少的工具。
尤其是近几年来，计算机网络和电子通信系统遭受雷击逐年上升趋势，防雷安全的重要性日益突出，多数与防雷措施不当和接地系统接地电阻不合格有关，接地网络系统起着工作接地、安全保护接地和防雷接地的作用，当接地电阻过大或者发生接地故障时，使中性点电压偏移增大产生电位差降，零地电压抬高，超过设备耐受水平而造成设备误动作，硬件损坏。
特别是接地极深埋于地下，引下线常年被日晒雨淋，长年累月容易因锈蚀而导致断裂、脱焊，导致雷电流无法通过接地体散流到大地，从而更加容易对信息系统和人员安全造成伤害。
因此，必须大力加强对防雷接地装置接地电阻的定期检测，特别是大型联合接地网（如芯片、半导体集成电路厂房）设计文件标准要求接地电阻较小（一般在0.5 Ω以下），即使微小的干扰和测量方法、仪表的不良也会对测试结果产生很大的影响，如果对接地装置接地电阻值测量不够准确，不仅损坏电气系统和设备，使接触不良的金属构件之间会产生电火花，对易燃易爆场所产生极大危害，也会造成接地网重复改造等不必要的损失。
使用说明书 User’s Manual350B 型接地电阻测试仪校验及校正声明本实验室特别声明，本手册所列的仪器设备完全符合本实验室一般目录上所标称的规范和特性。
本仪器在出厂前已经通过本实验室厂内校验，校验的程序和步骤是符合电子检验中心的规范和标准。
产品品质保证本实验室保证所生产制造的新品仪器均经过严格的品质确认，同时保证在出厂一年内，如有发现产品的施工瑕疵或零件故障，本实验室负责免费给予修复。
但是如果使用者有自行更改电路、功能、或进行修理仪器及零件或外箱损坏等情况，本实验室恕不提供免费保修服务。
本保证不含本仪器的附属设备等非我实验室所生产的附件。
在一年的保修期内，请将故障机组送回本实验室设备研发部维修处，本实验室会予以妥善修护。
如果本机组在非正常的使用下、或人为疏忽、或非人力可控制下发生故障，例如地震、水灾、暴动、或火灾等非人力可控制的因素，本实验室不予免费保修服务。
(本实验室遵循可持续发展战略，保留对本说明书的内容进行改进不予先通知的权力)设备使用安全规定（必读）使用前应该注意的规定和事项！！！安全标志 ：高电压警告符号。
高压危险符号。
机体接地符号。
接地符号1.1 安全须知·使用本电容器纹波试验台以前,请先了解本机所使用和相关的安全标志,以策安全.·在开启本机的输入电源开关前,请先选择正确的输入电压规格.为防止意外伤害或死亡发生,在搬移和使用机器时,请务必先观察清楚,然后再进行操作.1.2 维护和保养使用者的维护为了防止触电的发生,请不要掀开仪器的盖子。
本仪器内部所有的零件绝对不需使用者维护。
如果仪器有异常情况发生，请寻求我实验室给予维护。
所附的线路和方块图只供参考之用。
定期维护交流电源供应器、输入电源线各相关附件等每年至少要仔细检验和校验一次，以保护使用者的安全和仪器的精确性。
使用者的修改使用者不得自行更改机器的线路或零件，如被更改，机器保证期则自动失效并且我实验室不负责任。
钳形接地电阻测试仪校准的新方法一、前言钳形接地电阻测试仪是用于测量接地电阻的重要设备，其准确性直接关系到工程质量和安全。
在使用过程中，需要对测试仪进行校准以保证其准确性。
本文将介绍一种新的钳形接地电阻测试仪校准方法，旨在提高校准效率和准确度。
二、仪器与材料1. 钳形接地电阻测试仪2. 标准电阻箱3. 多用途表4. 电池组5. 万用表6. 接线板7. 电线三、校准步骤1. 准备工作（1）将标准电阻箱连接至多用途表上，并选择合适的标准值；（2）将多用途表连接至钳形接地电阻测试仪上；（3）检查所有设备是否正常运行。
2. 测试步骤（1）将钳形接地电阻测试仪的夹头分别夹在标准电阻箱的两端；（2）打开钳形接地电阻测试仪并选择“校准模式”；（3）按下“开始”按钮，记录显示屏上的数值；（4）关闭钳形接地电阻测试仪。
3. 计算校准值（1）将标准电阻箱的标准值与测试仪显示屏上的数值进行比较，得出校准误差；（2）根据校准误差，计算出校准值。
4. 校准钳形接地电阻测试仪（1）将钳形接地电阻测试仪连接至电池组并打开；（2）选择“校准模式”并输入之前计算出的校准值；（3）按下“开始”按钮，等待测试仪自动完成校准；（4）关闭钳形接地电阻测试仪。
5. 检验校准效果（1）将万用表连接至钳形接地电阻测试仪上，并选择“测量模式”；（2）按下“开始”按钮，记录显示屏上的数值；（3）将万用表连接至标准电阻箱上，并选择与之前测量相同的标准值；（4）比较两次测量结果，判断是否达到了预期的精度要求。
四、注意事项1. 使用前应检查所有设备是否正常运行。
2. 测试时应保证测试环境稳定，避免外界因素干扰。
3. 测试时应注意安全，避免触电等事故发生。
4. 校准后应及时记录校准值和校准时间，以备日后查阅。
五、总结本文介绍了一种新的钳形接地电阻测试仪校准方法，通过使用标准电阻箱和多用途表进行校准，可以提高校准效率和准确度。
在使用过程中需要注意安全和记录校准值等事项，以保证测试仪的稳定性和精度。
接地电阻测试仪校验报告模板接地电阻测试仪校验报告编号：[校验编号]校验日期：[校验日期]校验单位：[校验单位]校验人员：[校验人员]被校验设备名称：[被校验设备名称]被校验设备型号：[被校验设备型号]一、校验结论本次接地电阻测试仪校验结论为合格。
二、校验依据《计量器具校准规程》GB/T 7946-2015；《电工仪表通用技术条件》GB/T18268-2000；《接地电阻测试仪使用说明书》。
三、校验项目和方法项目1：电气安全性能校验1.1 外观检查使用目视检查法，确认接地电阻测试仪外观无异常状况。
1.2 绝缘电阻测试使用本仪器测试，确保绝缘电阻的测试结果符合GB/T18268-2000标准规定。
1.3 接地电阻测试使用本仪器测试，确保接地电阻测试结果符合测试仪器的要求，测试误差在可接受范围内。
项目2：性能指标检验2.1 基本测量误差和稳定性使用标准电阻箱和接地电阻测试模拟器，进行基本测量误差和稳定性的检验。
2.2 电源电压影响使用电源电压测试仪，对接地电阻测试仪在不同电源电压下的测试结果进行检验。
2.3 温度影响使用恒温槽和温度计等检测仪器，进行接地电阻测试仪在不同温度下的测试结果进行检验。
2.4 湿度影响使用恒湿器等检测仪器，进行接地电阻测试仪在不同湿度下的测试结果进行检验。
四、校验结果分析本次接地电阻测试仪校验结果符合相关标准规范，通过校验。
五、校验结论校验人员经过严格的检验和测试，确认本次接地电阻测试仪校验结果为合格。
六、校验签署校验单位（盖章）：________________________校验人员签名：__________________________日期：__________________________。

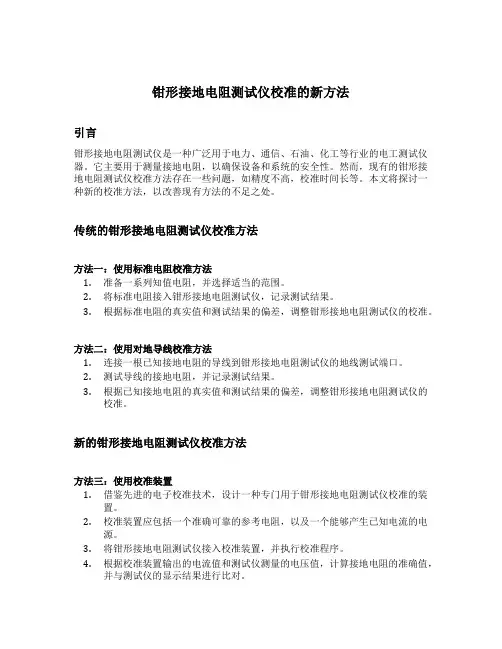

钳形接地电阻测试仪校准的新方法引言钳形接地电阻测试仪是一种广泛用于电力、通信、石油、化工等行业的电工测试仪器。
它主要用于测量接地电阻，以确保设备和系统的安全性。
然而，现有的钳形接地电阻测试仪校准方法存在一些问题，如精度不高，校准时间长等。
本文将探讨一种新的校准方法，以改善现有方法的不足之处。
传统的钳形接地电阻测试仪校准方法方法一：使用标准电阻校准方法1.准备一系列知值电阻，并选择适当的范围。
2.将标准电阻接入钳形接地电阻测试仪，记录测试结果。
3.根据标准电阻的真实值和测试结果的偏差，调整钳形接地电阻测试仪的校准。
方法二：使用对地导线校准方法1.连接一根已知接地电阻的导线到钳形接地电阻测试仪的地线测试端口。
2.测试导线的接地电阻，并记录测试结果。
3.根据已知接地电阻的真实值和测试结果的偏差，调整钳形接地电阻测试仪的校准。
新的钳形接地电阻测试仪校准方法方法三：使用校准装置1.借鉴先进的电子校准技术，设计一种专门用于钳形接地电阻测试仪校准的装置。
2.校准装置应包括一个准确可靠的参考电阻，以及一个能够产生已知电流的电源。
3.将钳形接地电阻测试仪接入校准装置，并执行校准程序。
4.根据校准装置输出的电流值和测试仪测量的电压值，计算接地电阻的准确值，并与测试仪的显示结果进行比对。
5.根据比对结果，调整钳形接地电阻测试仪的校准。
优势：•使用校准装置可以提高校准的准确性和稳定性。
•校准过程简单，只需执行校准程序即可。
•校准装置可以自动记录校准结果，并生成校准报告。
注意事项：•校准装置的参考电阻和电源需要定期检测和校准，以确保其准确性和可靠性。
结论新的钳形接地电阻测试仪校准方法采用校准装置，可以提高校准的准确性和稳定性。
与传统的校准方法相比，其优势在于简便易行，且能够自动记录校准结果。
然而，校准装置本身也需要定期检测和校准，以确保校准的准确性和可靠性。
因此，在实际操作中，需注意对校准装置的维护和管理。
希望这种新的校准方法能够在钳形接地电阻测试仪的校准中得到应用，并为相关行业的电工测试工作提供更准确、更可靠的测试结果。

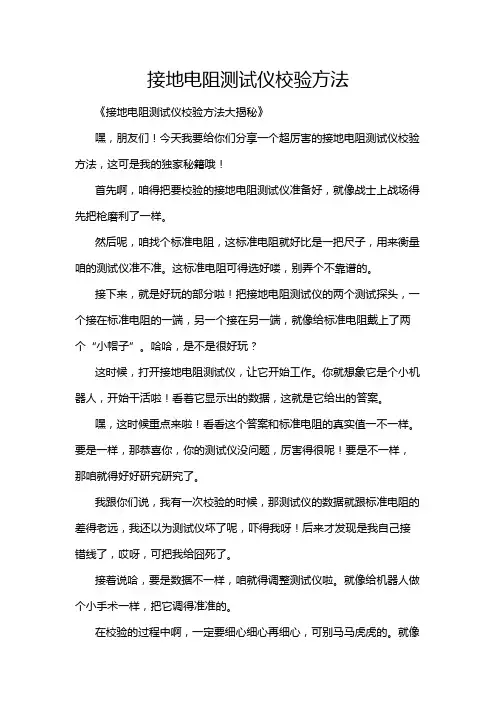

接地电阻测试仪校验方法《接地电阻测试仪校验方法大揭秘》嘿，朋友们！今天我要给你们分享一个超厉害的接地电阻测试仪校验方法，这可是我的独家秘籍哦！首先啊，咱得把要校验的接地电阻测试仪准备好，就像战士上战场得先把枪磨利了一样。
然后呢，咱找个标准电阻，这标准电阻就好比是一把尺子，用来衡量咱的测试仪准不准。
这标准电阻可得选好喽，别弄个不靠谱的。
接下来，就是好玩的部分啦！把接地电阻测试仪的两个测试探头，一个接在标准电阻的一端，另一个接在另一端，就像给标准电阻戴上了两个“小帽子”。
哈哈，是不是很好玩？这时候，打开接地电阻测试仪，让它开始工作。
你就想象它是个小机器人，开始干活啦！看着它显示出的数据，这就是它给出的答案。
嘿，这时候重点来啦！看看这个答案和标准电阻的真实值一不一样。
要是一样，那恭喜你，你的测试仪没问题，厉害得很呢！要是不一样，那咱就得好好研究研究了。
我跟你们说，我有一次校验的时候，那测试仪的数据就跟标准电阻的差得老远，我还以为测试仪坏了呢，吓得我呀！后来才发现是我自己接错线了，哎呀，可把我给囧死了。
接着说哈，要是数据不一样，咱就得调整测试仪啦。
就像给机器人做个小手术一样，把它调得准准的。
在校验的过程中啊，一定要细心细心再细心，可别马马虎虎的。
就像走钢丝一样，得小心翼翼的，不然一个不小心就掉下去啦。
还有啊，校验的时候周围可别放那些有电磁干扰的东西，不然会影响结果的。
这就好比你在安静地思考问题，旁边有人在大声喧哗，那你肯定没法好好想啦。
另外，每次校验完了，都要好好记录下来，这就像写日记一样，以后还能看看自己的成果呢。
总之呢，接地电阻测试仪校验方法就是这么简单又有趣。
只要按照我说的步骤一步一步来，肯定能让你的测试仪乖乖听话，测出来的数据准得很呢！朋友们，快去试试吧，保证让你们。
钳形接地电阻测试仪校准方法研究摘要钳形接地电阻测试仪广泛应用于电力、电信、建筑等行业的接地电阻测量，是传统接地电阻测量技术的重大突破。
本文以钳形接地电阻测试仪为对象，对其校准方法以及要点进行了简单分析，确定了实际校准过程中接线方法，并设计了一种校准辅助装置，确保可以为实际计量作业提供保障。
关键词钳形接地电阻测试仪；校准；接线方法；辅助装置钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。
钳表的钳口部分由电压线圈及电流线圈组成。
电压线圈提供激励信号，并在被测回路上感应一个电势E。
在电势E的作用下将在被测回路产生电流I。
钳阻仪对E及I进行测量，并通过E/I的公式即可得到被测电阻R。
对钳形接地电阻仪进行校准，可以通过对以往实践经验的总结作为基础，有重点的进行控制，提高校准效果。
1 钳形接地电阻测试仪特点1.1 作业简单钳形接地电阻测试仪在实际计量作业中操作相对简单，只需利用钳表钳口对被测接地线钳绕处理，便可以将测量的接地电阻值显示在液晶屏上。
并且，还可以根据实际条件自动切换测量量程档位，相比传统测量方法，不用辅助电极，无需将接地体与负载隔离，实现在线测量[1]。
1.2 可靠性高以往所用接地电阻值测量方法，所得结果主要由辅助电极位置以及与接地体之间相对位置决定数值准确性。
并且，电压极和电流极与接地体间土壤电阻率均匀性差也会造成测量结果可靠性降低。
再加上如果辅助电极位置存在限制，无法与计算值相符合，则会产生布极误差。
即便是面对的为相同接地体，所选辅助电极位置不同，最终得到的测量结果也会存在较大差异，存在一定程度的分散性，而导致测量结果准确性的降低。
相比较而言，钳形接地电阻测试仪的应用可以消除布极误差，保证测量结果的准确性。
2 钳形接地电阻测试仪校准2.1 校准条件对钳形接地电阻测试仪进行校准，确保接地电阻测量结果的准确性，前提是要做好准备工作。
常用的校准设备如导线以及十进制标准电箱，其中电阻箱参数为：最小步进值0.01Ω，阻值调节范围0.01～1000Ω。
接地电阻测试仪使用方法及注意事项接地电阻测试仪是用来测量接地系统的电阻值的一种仪器，用于评定接地设施的可靠性和安全性。
正确使用接地电阻测试仪对于确保地线接地的效果和减小电流泄漏非常重要，下面将介绍接地电阻测试仪的使用方法及注意事项。
一、接地电阻测试仪的使用方法：1.准备工作：（1）检查仪器：先检查接地电阻测试仪的外观是否完好，测量笔是否正常，连接线是否良好，仪器灵敏度是否正常。
（2）接线准备：将仪器红黑测量笔与接线柱连接。
（3）接地电阻测试仪功能选择：根据实际需要选择要测量的电阻范围。
（4）电源准备：将接地电阻测试仪连接至电源，确保电源电压与仪器要求的电压一致。
2.开机检查：（1）启动仪器：将电源开关拨到ON位置。
（2）待仪器开机完毕后，仪器进行自检并显示实时电流泄漏值。
（3）检查显示：仪器显示是否正常，显示数值是否处于合理范围内。
3.拨动功能选择开关：（1）根据实际需要选择相应的接地电阻测量区间：比如10Ω，100Ω，1000Ω等。
（2）选择仪器的自动测量模式或者手动测量模式。
4.测量接地电阻：（1）将黑色测量笔连接至计量装置（如接地线或电缆端子），红色测量笔连接至地表或接地体。
（2）按下“测试”按钮，测量笔顶端的铁锥将自动输入电压，进行测量。
（3）仪器显示测试结果，可以通过记录仪器显示的电阻值来进行记忆。
5.校准：（1）每次使用接地电阻测试仪前都需要进行校准，保证仪器的测量结果准确可靠。
（2）根据仪器说明书中给出的操作步骤进行校准。
二、接地电阻测试仪的注意事项：1.测量前确保安全：（1）确认测量区域无高压存在。
如有高压设备，需关闭并确保降压完全。
（2）测量前将测量装置和周围设备的电源关闭，以免引起测量误差或电器设备损坏。
2.选择合适的测量手段：（1）选择零线电阻束（如较大接地电阻）时，应采用端子式接地电阻测量仪表。
（2）选择电缆电阻束（如较小接地电阻）时，应采用外置电流源接地电阻测量仪表。
3.正确接线：（1）测量用钢管接入终端应接地牢固，保证电阻稳定。
接地电阻测试指导书(电阻测试仪FR2000A)
1.测试工具
钳形接地电阻测试仪FR2000A+一台（如图1）；校验环一个（如图1）
图1
2.测试要求
接地电阻应小于等于4欧姆。
3.测试方法
3.1.开/关机
按电源键实现开/关机。
开机时仪表自动校准，开机完成后显示“0LΩ”（如图2），自动进入电阻测量模式，若没有正常开机自校准，仪器会显示“Er”符号，表示开机出错，常见开机出错原因出错原因有钳口没闭合良好、开机时嵌入导线等。
开机后5分钟后自动关机，在自动关机前仪表会闪烁显示30秒，再按下电源键会延开关机时间5分钟。
图2
3.2.电池电压检查
开机后，如果LCD显示电池电压低符号，表示电池电量不足，请及时更换电池。
电池电力充足才能保证测量的精度。
3.3.接地电阻测试
开机自检完成后，中间大数字显示“0LΩ”，即可进行电阻测量，如图3。
此时，扣压板机，打开钳口，钳住待测回路，读取电阻值，如图4。
测试前可以用随机配的检验环检验一下钳表是否正常。
检验环
有两个阻值分别为1Ω和10Ω，如图5，图6。
图3图4
图5图6
4.测试注意事项
4.1开机时，不能扣压扳机，不能张开钳口，不能钳任何导线。
4.2开机完成，显示“0LΩ”后，才能扣压扳机，打开钳口，钳被测导线。
4.3开机前，扣压扳机一两次，确保钳口闭合良好。
4.4开机时，要保持钳表的自然静止状态，不能翻转钳表，不能对钳口施加外力，否则不能保证测量的准确度。
4.5只有在电池电力充足的情况下才能保证测量的精度。
接地电阻测试仪2572校准校准1.所需设备0.5级交流电流表、100W标准电阻（1％）2.测试电流的校准图 6 测试电流接线如图 6 接线，仪器在测试状态下，观察仪器电流显示值（Ix）与交流电流表上的显示电流（Is），按下式计算相对误差应符合表 1 中测试电流基本误差要求。
3.接地电阻值的校准图 7 接地电阻接线如图 7 接线，仪器在测试状态下，观察仪器接地电阻的显示值（Rx）和标准电阻的标准值（Rs），按下式计算相对误差应符合表 1中接地电阻（测量范围）基本误差要求。
本产品适用于测量各种电机、电器、仪器仪表、家用电器等设备的保护接地端和可触及的金属壳体之间的电阻值。
它具有测量准确，操作方便等优点。
符合GB4706.1《家用和类似用途电器的安全通用要求》和GB9706.1《医用电气设备安全通用要求》等国家标准中相关条款的试验要求所需的测试设备。
本仪器贯彻 Q/YXYZ3数字接地电阻测试仪企业标准。
1.使用条件：温度： 0℃～40℃相对湿度：小于等于80％供电电源：交流：220V，允差：±10％，50Hz周围无强烈电磁场干扰源，无大量灰尘和腐蚀性气体，通风良好。
2.产品的特色：a.自动补偿测试线电阻和夹具接触电阻。
b.测量值自动量程转换。
c.具有过流和欠流指示及保护功能。
d.记忆测试条件。
e.被测值超过报警值时，仪器具有声光报警功能。
f.可以单次或连续测试，适合生产线作业。
g.前面板键入式软件校正。
h.可选配计算机通讯接口。
i.可选配控制接口。
3.技术参数见表1表 1测量范围（mΩ）测试电流（A）25.0~30.0 1.0~150.010.0~25.0 1.0~199.94.0~10.01.0~500 基本误差±（3％r+3d ）测试电流A 4.0~30.0 基本误差±（3％r+3d ）测试电压（交流）(V)≤6报警电阻m Ω分辨率0.1 1.0~199.9 1200~500测 试 时 间s0~99±5％注：0时为连续测试状态，即测试时间为无穷大 外形尺寸1×b ×h380 mm ×320 mm ×145 mm重量( Kg)9注1：r-读数 d-个字。
电阻测试仪，是电气安全检查与接地工程竣工验收不可缺少的电子设备工具。
包括接地电阻测试仪、绝缘电阻测试仪、接地电阻测试仪、直流电阻测量仪、表面电阻测试仪以及回路电阻测试仪。
适用范围:用于测试变压器、电机、互感器等设备的直流电阻(测试速度快，测试结果直观打印)。
使用方法:接地电阻测试仪是指埋入地下的接地体电阻和土壤散流电阻，通常采用型接地电阻测量仪(或称接地电阻摇表)进行测量。
型测量仪其外形与普通绝缘摇表差不多，也就按习惯称为接地电阻摇表。
型摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。
型接地电阻测量仪随表附带接地探测棒两支、导线三根。
使用方法和测量步骤如下:(a)接地电阻测试仪(b)连接线(c)测量接地棒1、拆开接地干线与接地体的连接点，或拆开接地干线上所有接地支线的连接点。
2、将两根接地棒分别插入地面400mm深，一根离接地体40m远，另一根离接地体20m 远。
3、把摇表置于接地体近旁平整的地方，然后进行接线。
(1)用一根连接线连接表上接线桩E和接地装置的接地体E′。
(2)用一根连接线连接表上接线桩C和离接地体40m远的的接地棒C′。
(3)用一根连接线连接表上接线桩P和离接地体20m远的接地棒P′。
4、根据被测接地体的接地电阻要求，调节好粗调旋钮(上有三档可调范围)。
5、以约120转/分钟的速度均匀地摇动摇表。
当表针偏转时，随即调节微调拨盘，直至表针居中为止。
以微调拨盘调定后的读数，去乘以粗调定位倍数，即是被测接地体的接地电阻。
例如微调读数为0.6，粗调的电阻定位倍数是10，则被测的接地电阻是6Ω。
6、为了保证所测接地电阻值的可靠，应改变方位重新进行复测。
取几次测得值的平均值作为接地体的接地电阻。
操作手册:测量前，首先确保待测表面干净无污染。
表面阻抗1 、平行探头阻抗测量法(Parallel Probe ResistivityMethod)平行探头阻抗测量法是符合EOS/ESD-S11.11-1993标准的测量方法，这是一种快速的测量平面均匀材料电阻值的方法。
接地电阻测试仪使用及注意事项
接地电阻测试仪使用：
第一步，将仪器置于水平位置，检查振镜指针是否在中心线，或调零调整中心线。
第二步，将“放大刻度”置于最大倍数，慢慢转动发电机曲柄，同时转动“测量刻度盘”使振镜指针指向中心线。
第三步，当振镜指针接近平衡时，加快发电机曲柄，使其达到每分钟120转以上，同时调整“量度盘”使指针指向中心线。
然后，如果“量度盘”的读数小于1，则应将放大倍数设置为较小的倍数，并重新调整“量度盘”以获得正确的读数。
最后，在填写此记录时，应附上电阻测试点的平面图，并按顺序对测试点进行编号。
接地电阻测试仪注意：
地线应与被保护设备断开，以保证测量结果的准确性。
下雨时土壤吸水过多，当气候、温度、压力等发生剧烈变化时无法测量。
被测杆附近不得有杂散电流和极化土壤。
探头应远离地下水管道、电缆、铁路等较大的金属体，其中电流远离10m以上，电压远离50m以上，如金属体和地网不接，可缩短距离1/2～1/3。
请注意，电流极插入土壤中，使接地棒处于零电位。
电缆应使用绝缘良好的电线，以免出现漏电现象。
测试部位不能有电解质和腐烂的身体，以免产生错觉。
测试时应选择土壤电阻率，如初冬或夏季旱季。
随时检查仪器的精度，（每年送测量单位确定一次）当电流计灵敏度过高时，可将电位探头插入土壤电压极浅，当电流计灵敏度不够时，顺着探头水去湿。
接地电阻测量仪的校准黄小钉高级工程师（中国航天科技集团公司五一四所北京８７２２信箱邮编１０００８０）摘要：介绍了电器设备接地电阻测量仪的用途和原理，分析了校准接地电阻测量仪存在的问题，提出了校准方法，给出了标准装置的制作方式，解决了存在的问题，进行Ｊｒ实验验证、稳定性考核和不确定分析。
一、概述电器设备接地电阻测量仪是用于测量电器机壳与电源接地处的电阻值。
由于当电器意外漏电时。
有一个较大的电流通过机壳流向电源保护地，因此，当这个漏电过程遇到一个较大的电阻时，就会产生一个较大的电压，对与该电器接触的人员会带来人身危害。
这就要求该接地电阻应小于某一个规定的数值，以确保人身安全。
因此测量接地电阻是电器生产的强检项目，接地电阻测量仪是各电器生产类公司申请营业执照的必备条件。
因此，对接地电阻测量仪的校准有着重要的社会意义和广阔的市场需要。
二、校准方法接地电阻测量仪一般由电流源、电流调节器、内附电流表，内附电压表、预置报警电路和计时电路等组成，先进的接地电阻测量仪的电流调节器是由电机驱动的。
接地电阻测量仪的测量原理是用其可调电流源模拟漏电电流流过被测电器的接地电阻，同时将接地电阻』：的电压降通过内附电压表取回，由己知电压和电流换算出接地电阻的量值，并可根据事先设置的阻值上限自动判断是否超差，如果超差，则自动发出蜂鸣报警声。
由于通过电流的时间长度会对电器设备和阻值的大小产生影响，因此施加电流的长短应有相应的规定。
校准的主要内容是内附电流源的校准，基本误差的校准，预置报警功能和汁时功能的检查。
后两项是功能性检查，这里不过多描述。
内附电流源的校准通常可采用两种方法：方法一：直接用大功率分流器电阻按图一的接线方式，将接地电阻测量仪输出的５０ＨｚＩ（）Ａ或２５Ａ电流流过已知阻值的分流器电阻Ｒ，将交流电流转变为交流电压。
用标准数字电压表测得这个电压Ｖ，则电流源的输出电流为：Ｉ＝Ｖ／Ｒ。
方法二：由于大多数标准电阻难以承受２５Ａ的大电流，因而可采用电流互感器，按图二的接线方式将大电流转变为小电流，变比为Ｋ，再由已知阻值的分流器电阻Ｒ，将交流电流转变为交流电压，用标准数字电压表测得这个电压Ｖ，则电流源的输出电流为：Ｉ＝ＫＶ／Ｒ。
解决接地电阻测试仪读数不准确的几种方法在接地电阻的检测中，有许多因素导致HT2571接地电阻测试仪表的读数不准确。
总结有以下几个方面的原因：
1、由于HT2571接地电阻测试仪通过发送和接收铁钎杆的电流来测试接地体的接地电阻，当两钎杆之间的距离和两钎杆与接地体之间的距离过近时会产生相互干扰，从而产生误差，因此，在测量时。
接地体，电压极，电流极顺序排列，三点成一条直线，相距20m。
2、铜线的深度应大于铜线长度的1/4，否则会产生测试误差，因此，铁钎在检测时应尽可能深..
3、在“公共接地”条件下，由于设备绝缘不良或短路，接地装置对设备产生一定的接地电压。
使测量时读数不稳定，此时应断电进行检测，或有断开卡断开进行检测，避免接地电压对检测的影响。
4、接触不良。
当被测物生锈或检测线断裂时，在检测过程中会出现通断或电阻过高现象，此时应先除锈，如仍不能排除，用万用表电阻档检查检测线的导通情况。
5、在检测高层建筑时，由于线路太长、太厚，导致线路电阻和感应电压增大，造成测量误差，应采用导线电阻较低的导线，尽量减少测量误差。
6、当被测区域内有垫层土或砂、石等材料时，测量误差是由于上下层土壤电阻率不同造成的，此时应打深铁钻，使其与垫层下的土充分接触或避开土层，以减少测量误差。
7、当检测到的接地装置埋置较复杂时，可能改变测量仪表各极电流方向，造成测量不好或不稳定；此时，要了解接地装置的布局图，并选择影响较小的地方进行测量。
8、由于表面电位差或强磁场的影响，测量结果不准确，此时应尽量远离大电位差或强磁场，如不可避免，应相对缩短检测线，减少测量误差。
接地电阻测试仪校准方法
汇卓电力是一家专业研发生产接地电阻测试仪的厂家，本公司生产的接地电阻测试仪设备在行业内都广受好评，以打造最具权威的“接地电阻测试仪“高压设备供应商而努力。
接地电阻测试仪校准
2.1
模拟接地电阻表模拟接地测试仪中，ZC- S型接地电阻为典型代表，主要包括两种不同型号的产品，在实际应用中大多将P2 和C2 端进行有序连接，与三各接线端钮“E”端状态相一致。
在对 ZC- S接地电阻表进行校准的过程中，在明确接地电阻表检定装置后，依据校准点对刻度盘数和倍率数进行科学化设置，确保摇把以标准转速转动，适度调节接地
电阻表检定装置上的盘电阻，待被校准接地电阻表上检流计显示零后，观察检定装置上的电阻值，该数值为接地电阻表的实际测量值。
2.2
数字接地电阻测试仪根据数字接地电阻测试仪，具有二线法、三线法和四线法测量方法的功能，对其进行校准时也应分二线、三线和四线方式分别实施。
图 1 是对数字接地电阻测试仪进行四线方式校准时的接线图，将图中的 E 与 ES连线断开，即变为三线方式校准时的接线图，该仪器没有二线法测量法。
如图 2 所示，利用 Fluke 5320A 多功能电气测试仪校准器校准F1uke1653 A 多功能安装测试仪接线图，其执行校准过程是:a.按图 7 将Fluke 1653A 与 Fluke5320A 连接;b. 按 5320A 上的 LOS 功能键;c.按Mode 功能键，然后，用光标键或旋钮，使 Resistance4- wi，突出地显示出来，并按 Select 功能键或按入旋钮将其选定;d.在显示屏的输出区，查明4- Wire 已经显示。
如果没有显示，则请按MODE 功能键并按照上面第3步中的说明，选择Resistance4- Wire;e. 调节输出值到希望的电阻值;f.按OPER 功能键，电阻被施加到输出端子上，将1653A
上的读数与5320A显示屏上的标准值进行计算即得到测量误差。
2.3
钳形接地电阻测试仪
钳形接地电阻测试仪校准方法与一般的接地电阻测试仪采用直接跟标准电阻器连接，直接比较的方法不同，必须用钳住标准电阻器输出端的连接导线，连接导线应置于钳头几何中心位置，并与钳圈垂直，根据选取的校准点调节标准电阻器的阻值，读取钳形接地电阻测试仪显示数值，并与标准电阻器的输出值进行误差处理。
根据校准要求，图3 是校准Fluke1630
钳形接地电阻测试仪示意接线图。
将JDB- 2 的E 输出端用一条尽量粗的多股铜导线与C(或P)输出端相连，同时要求将模拟辅助接地电阻旋钮置于0 点，调节JDB- 2 输出校准点需要的电阻值，从而实现校准接地回路电阻测量功能的目的。
3接地电阻测试仪校准要点
在对接地电阻测试仪进行校准的过程中，为保证校准的准确性，钳表开机时应当保持钳处于空置状态，以免影响自校准效果。
应当保证钳口铁芯接触面保持整洁状态，测试及校准过程中，钳口应当保持良好的闭合状态，以保证校准的精准性。
相关校准人员应当注意的是，接地电阻测试仪具有一定特殊性，不同产品在类型、规格上存在一定差异，尤其是接线端
符号差别较大，此种情况下，校准过程中应当依据被校准接地电阻测试仪的具体情况进行深入分析，合理选取接线方式，切实提高接地电阻测试仪的测量精度。
接地电阻测试仪的校准过程中，其标准电阻器应当选用实物标准电阻，以保证校准的可靠性。
结束语
接地电阻测试仪是一种新型数字接地电阻测试仪，在现代科学技术形势下，主要采用先进的大规模集成电路，对DC/AC变换技术进行合理运用，实现了三端钮、四端钮技术的有效合并，能够对电阻值进行准确测量。
为促进接地电阻测试仪在电力行业及通信等领域内的实际应用价值的有效发挥，应当积极采取有效措施对该仪器进行校准，保证测量的准确性和有效性。
