船舶分段设计

分段造船工艺船舶建造是一个复杂的过程，其中分段造船工艺是关键步骤之一。

分段造船工艺是指将船体分成若干个独立的模块，然后分别进行制造和装配的工艺流程。

这种工艺使船舶建造更加高效、灵活和可控。

下面将详细介绍分段造船工艺的步骤和特点。

一、分段制造步骤1. 设计方案确定：在分段造船工艺开始之前，首先需要确定船体的设计方案。

设计方案包括船舶的结构设计、管道系统设计、电气系统设计等。

这些设计方案将作为分段制造的依据。

2. 分段制造计划编制：根据设计方案，制定分段制造计划。

计划包括分段的数量、尺寸、制造工艺和装配顺序等。

分段制造计划的编制需要考虑到船体的结构强度、制造工艺的可行性以及工期的安排等因素。

3. 材料准备：在分段制造之前，需要准备好所需的材料。

这些材料包括钢板、型钢、焊材、涂料等。

材料的选择需要根据设计要求和船舶的使用环境来确定。

4. 分段制造：根据分段制造计划，将船体分成若干个独立的模块进行制造。

制造过程包括钢板切割、型钢加工、焊接、校直和涂装等。

每个模块的制造过程需要严格按照设计要求和工艺规范进行。

5. 分段装配：分段制造完成后，将各个模块进行装配。

装配过程包括模块之间的焊接、螺栓连接、管道安装、设备安装等。

装配的顺序需要根据设计要求和工艺规范来确定，以确保各个模块能够准确无误地连接在一起。

6. 分段试验：在分段装配完成后，需要进行分段试验。

试验内容包括结构强度试验、水密性试验、设备功能试验等。

试验的目的是验证分段制造和装配的质量，以确保船体的安全性和可靠性。

二、分段造船工艺的特点1. 提高生产效率：分段造船工艺将船体分成若干个模块，不同模块可以同时制造和装配，大大提高了生产效率。

同时，分段制造可以将船体制造的风险和难度分散到各个模块中，降低了制造过程中的错误和损失。

2. 灵活性和可控性强：分段造船工艺使船舶建造过程更加灵活和可控。

每个模块都是独立制造和装配的，可以根据需要进行调整和优化。

同时，分段制造可以根据工期和资源的限制来安排制造计划，确保项目的顺利进行。

船舶分段生产工艺船舶是一种大型的交通工具，其制造过程需要经过多个分段生产工艺。

下面将详细介绍船舶分段生产工艺的步骤和流程。

首先，船舶分段生产工艺的第一步是设计阶段。

在这个阶段，设计师需要根据用户的需求制定船舶的设计方案。

这包括船舶的大小、形状、功能等。

设计师还需要考虑到船舶的稳定性、安全性以及船舶的载重量等因素。

同时，设计师还需要制定生产工艺的流程和计划，确保生产过程的顺利进行。

第二步是材料准备阶段。

船舶制造需要大量的材料，包括钢材、铝材等。

在这个阶段，材料采购者需要根据设计方案购买所需的材料，并且对材料进行质量检测和测试。

第三步是分段生产阶段。

在这个阶段，船舶的各个组件将被分别制造。

例如，船体、机舱、船尾等部分将在不同的生产线上制造。

各个部分的制造过程包括具体形状和大小的切割、焊接等工艺。

同时，每个部分在制造过程中还需要生产工人的装配和安装。

第四步是组装阶段。

在这个阶段，将各个部分组合在一起，形成一个完整的船舶。

组装的过程需要按照设计方案进行，并且需要精确的测量和调整。

在组装过程中，还需要进行各种测试，以确保船舶的质量和性能符合设计要求。

同时，还需要进行船舶的涂装和防腐处理等工序，以保护船舶的外壳和部件。

最后，船舶分段生产工艺的最后一步是试航和交付。

在试航阶段，船舶将进行各种测试和调整，以确保船舶的稳定性和性能。

一旦测试通过，船舶将交付给用户，准备投入使用。

总而言之，船舶分段生产工艺是一个复杂而精细的过程，需要多个环节的配合和协调。

从设计、材料准备、分段生产、组装到试航和交付，每个阶段都需要严格按照工艺流程进行。

只有这样，才能保证船舶的质量和性能符合设计要求。

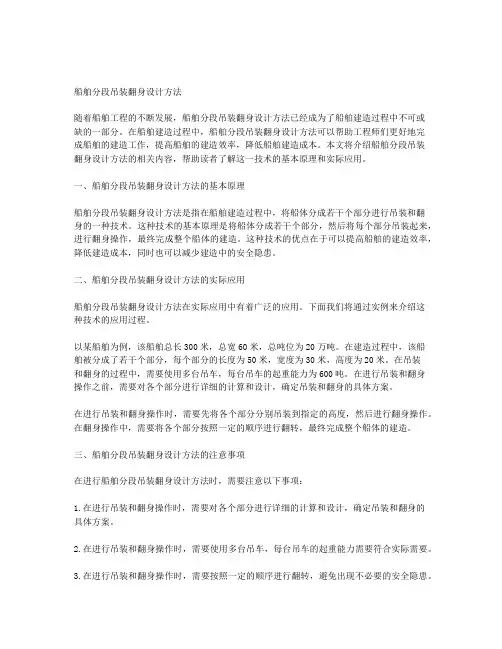

船舶分段吊装翻身设计方法随着船舶工程的不断发展，船舶分段吊装翻身设计方法已经成为了船舶建造过程中不可或缺的一部分。

在船舶建造过程中，船舶分段吊装翻身设计方法可以帮助工程师们更好地完成船舶的建造工作，提高船舶的建造效率，降低船舶建造成本。

本文将介绍船舶分段吊装翻身设计方法的相关内容，帮助读者了解这一技术的基本原理和实际应用。

一、船舶分段吊装翻身设计方法的基本原理船舶分段吊装翻身设计方法是指在船舶建造过程中，将船体分成若干个部分进行吊装和翻身的一种技术。

这种技术的基本原理是将船体分成若干个部分，然后将每个部分吊装起来，进行翻身操作，最终完成整个船体的建造。

这种技术的优点在于可以提高船舶的建造效率，降低建造成本，同时也可以减少建造中的安全隐患。

二、船舶分段吊装翻身设计方法的实际应用船舶分段吊装翻身设计方法在实际应用中有着广泛的应用。

下面我们将通过实例来介绍这种技术的应用过程。

以某船舶为例，该船舶总长300米，总宽60米，总吨位为20万吨。

在建造过程中，该船舶被分成了若干个部分，每个部分的长度为50米，宽度为30米，高度为20米。

在吊装和翻身的过程中，需要使用多台吊车，每台吊车的起重能力为600吨。

在进行吊装和翻身操作之前，需要对各个部分进行详细的计算和设计，确定吊装和翻身的具体方案。

在进行吊装和翻身操作时，需要先将各个部分分别吊装到指定的高度，然后进行翻身操作。

在翻身操作中，需要将各个部分按照一定的顺序进行翻转，最终完成整个船体的建造。

三、船舶分段吊装翻身设计方法的注意事项在进行船舶分段吊装翻身设计方法时，需要注意以下事项：1.在进行吊装和翻身操作时，需要对各个部分进行详细的计算和设计，确定吊装和翻身的具体方案。

2.在进行吊装和翻身操作时，需要使用多台吊车，每台吊车的起重能力需要符合实际需要。

3.在进行吊装和翻身操作时，需要按照一定的顺序进行翻转，避免出现不必要的安全隐患。

4.在进行吊装和翻身操作时，需要进行详细的安全检查，确保各项工作的安全可靠。

船舶分段制造方法
船舶分段制造方法是指将一艘船舶按照设计图纸分成若干个部
分进行制造的方法。

这种方法可以提高船舶制造工艺的效率和质量，降低制造成本，同时也方便了船舶的维护和维修。

船舶分段制造一般分为以下几个步骤：
1. 设计分段方案：根据船舶设计图纸，确定船舶分段的位置、数量和大小，制定分段方案。

2. 制作模板：按照设计图纸制作模板，用于制作船舶分段的模型。

3. 切割分段：根据模板进行切割，将船舶分段进行切割和加工，制作成符合要求的零件。

4. 焊接分段：根据设计要求，将分段进行钢结构焊接，形成船舶分段的零件。

5. 组装分段：将焊接好的分段进行组装，形成完整的船舶结构。

6. 检验和验收：对船舶分段进行质量检验和验收，确保船舶分段的质量符合要求。

船舶分段制造方法可以有效提高船舶制造工艺的效率和质量，降低制造成本，也方便了船舶的维护和维修。

因此，船舶制造企业普遍采用船舶分段制造技术，以提高船舶制造的效率和质量。

- 1 -。

船体分段制作工艺流程船体分段现场制造工艺流程生产范围大组立是船舶制造的一种生产管理模式，是船体分段装配的一个生产阶段。

就是将零件和部件组成分段的生产过程。

人员搭配大组立生产以班为单位，一个班一般分为三到四个班组，一个班组的成员有一个组长、三个师傅、六个徒弟、两个电焊工、一个打磨工。

图纸资料大组立相关图纸有零件明细表、产品完工图、制作工艺、焊接工艺等。

工具割枪、米尺、线垂、千斤顶、水平尺、水平管、花兰螺丝、铁锤、铁楔、角尺、电焊机、自动二氧化碳焊接、打磨机机舱双层底大组立机舱双层底工艺流程胎架或平台准备——铺内底板——构件安装位置划线——构件安装——焊接——管铁舾装安装焊接——外板安装——焊前检查——构件与外板焊接——打磨——密性实验——交验装配作业标准分段长：L ＜±4mm分段宽： B ＜±4mm分段高：H ＜±4mm分段方正度：（内底板四角水平）＜±8mm（加测机座内底板水平）货舱双层底大组立工艺流程胎架或平台准备——内底板拼装——自动二氧化碳焊接——构件安装位置划线——内底纵骨安装焊接——构件小组（肋板）安装焊接——舾装——补漆￢外底板拼装——焊接——构件安装位置划线——外底纵骨装焊——组装完成——焊接——打磨——舾装——完工检查——报验装配作业标准分段长：L ＜±4mm分段宽：B ＜±4mm分段高：H ＜±3mm分段方正度：＜4mm (内、外底板对角线差值)分段扭曲度：＜±8mm （内底板四角水平）纵骨端平面度：＜±4mm内、外底板中心线偏差＜±3mm内、外底板肋位线偏差＜±3mm货舱顶边水舱大组立货舱顶边水舱分段工艺流程胎架或平台准备——斜板拼装——焊接——构件安装位置划线——斜板纵骨安装焊接——构件（肋板）安装焊接——舾装——补漆￢甲板拼装——焊接——纵骨装焊——组装完成——焊接——打磨——舾装——完工检查——报验装配作业标准分段长： L ＜±4mm分段宽： B ＜±4mm分段高： H ＜±4mm分段方正度：（测上甲板）＜4mm分段扭曲度：（上甲班）＜±8mm纵骨端平面：＜±4mm货舱舭部大组立工艺流程胎架或平台准备——斜底板拼装——焊接——构件安装位置划线——斜底纵骨安装焊接——构件小组（肋板）安装焊接——舾装——补漆￢外底板拼装——焊接——构件安装位置划线——外底纵骨装焊——组装完成——焊接——打磨——舾装——完工检查——报验装配作业标准分段长： L ＜±4mm分段宽： B ＜±4mm内底高：H1±3mm舭部尖顶高：H2±4mm分段方正度：（测斜板）＜4mm分段扭曲度：（测斜板）＜±8mm。

一种船舶分段建造的指导方法与流程摘要船舶的分段建造是船舶制造的重要工艺环节，对船体的质量和良好的结构起着关键作用。

本文提出了一种船舶分段建造的指导方法与流程，旨在帮助船舶制造企业提高生产效率、降低成本、提高产品质量。

本方法以实践为基础，结合了船舶制造工程的经验和技术，通过详细的流程和步骤，将船舶分段建造过程分解为若干个可控的任务，以提高建造过程的组织性和系统性，实现分段建造的高效率和高质量。

1. 引言船舶制造是一个复杂而庞大的工程项目，涉及材料、工艺、设备等多个方面的技术要求。

分段建造是船舶制造中的重要环节，指的是将整个船体分解为若干部分进行独立建造，然后再进行组装。

良好的分段建造方法和流程能够提高船体质量，减少生产周期，降低制造成本，并且有利于质量管理和后续工序的衔接。

本文提出了一种船舶分段建造的指导方法与流程，通过详细的步骤和流程，对船舶分段建造过程进行了合理的规划和组织。

2. 船舶分段建造的指导方法2.1 分段设计分段设计是船舶分段建造的首要步骤。

制定细致的分段方案，合理划分出各个分段单元，对后续的建造工作具有重要意义。

在分段设计中，需要考虑以下几个要点：•分段尺寸和形状：根据船舶的设计要求和需要，确定每个分段的尺寸和形状。

•分段的结构类型：根据船舶的用途和设计要求，确定每个分段的结构类型，如船首段、中段、船尾段等。

•分段的拆解和组装性：考虑到后续的拆解和组装工作，对分段进行合理设计，使得分段的拆解和组装过程更加顺利。

2.2 材料准备在船舶分段建造过程中，需要准备各种材料，包括船体板材、焊接材料、涂料等。

在材料准备阶段，需要根据船舶分段的设计要求，选择合适的材料，并进行采购和准备工作。

材料准备的主要步骤包括：•材料选择：根据船舶的设计要求，选择适合的材料，包括船体板材、焊接材料、涂料等。

•材料采购：按照船舶分段的设计需求，进行材料采购，保证材料的质量和供应的及时性。

•材料验收：对采购的材料进行验收，确保材料符合设计和质量要求。

船舶分段建造作业指导书批准： 编制：审核： 修订内容摘要系统文件新制定修订 日期修订 单号批准修订 版次 页次 审核分段建造作业指导书1、目的本指导书阐述了分段建造程序及分段精度的控制方法，旨在保证船舶分段质量满足船东及船级社的要求。

2、合用范围合用于本公司船舶分段建造全过程。

3、职责3.1 船研所负责提供分段施工图、施工要领、建造规范以及建造精度标准，并及时对图纸上存在的错误、遗漏等问题进行修正。

3.2 公司总调室负责总体生产计划的下达。

3.3 钢结构创造部负责分段建造详细计划的编制。

3.4 工程管理科负责分段作业计划的安排、产品质量的控制以及生产过程中的调度和协调；同时负责对施工人员提出技术要求，并现场进行指导。

3.5 工程管理科负责分段建造细则工艺的编制。

3.6 安全管理科负责对生产过程中的安全进行监控。

3.7 检验科负责对分段创造过程中的精度、创造质量进行检查控制。

4、实施4.1 工程管理科在产品开工之前应先组织施工人员进行分段建造规范及有关节点图册的学习。

4.2 施工人员在接收到分段图纸后应先熟悉图纸，掌握施工要领以及施工工艺，以确保在施工过程中对图纸不存在含糊感觉。

4.3 工程管理科根据分段作业计划要求于分段开工前填写送料申请单交准备工区，工程管理科材料接收人在准备工区送料结束核对齐全后，在送料通知单存根联上签字，交准备工区留存备查。

4.4 部件预制4.4.1 施工过程中应按照图纸核对零件号安装，并且检查此代号是否符合图纸上规定的尺寸要求。

4.4.2 施工过程中应检查零、部件的材质是否符合图纸要求。

4.4.3 施工过程中要按照装配节点图册及焊接规格表进行施工。

4.4.4 板列预装及“T”型材预装a. 板列预装前应先检查零件上的数控粉线是否准确或者重新划出结构安装线，标出理论线位置及折边方向，然后再安装其上面的结构。

b.“T”型直梁采用倒装法，要先在面板上划出腹板安装线再安装腹板，“T”型弯梁采用侧装法安装，装配完工后在腹板上划出辅助检验线，以检验“T”型材经焊接后的型线是否准确，并作为火工矫正线型的依据。

分段造船法分段造船法又称模块化造船，是建造大型船只的一种现代化造船方法。

它采用将整个船体分成许多独立的模块，在岸上逐个建造并最终拼装成完整的船体。

传统的造船方法是在一片准备好的船台上逐渐建造出整个船体。

这种方法存在着许多缺点，比如船体长度受限制、建造期较长、造船成本高等。

而分段造船法可以避免这些问题，并具有如下优点：1. 节约时间分段造船法将整个船体分成数千块独立的模块，在建造过程中可以同时进行多个工序。

这大大缩短了建造时间。

同样的，完成全部船身建造所需时间也大大缩短。

在一些国家，借助这项技术，大型船只的建造时间已经被缩短到几个月。

2. 降低成本由于模块化造船可以使多个工序同时进行，可以模块化建造并且在陆地上完成的模块可以灵活地移动到船台上，这种方法在资源和人力方面都可以节约成本，并且也减少了大型船只建造中的传统瓶颈。

3. 更加精准分段造船法的模块化注重精度和标准化。

由于该法可以更加准确地计算出船体尺寸，这在制造船舶时非常重要。

船体的准确度和标准度对于船体平衡、荷载容量、航行稳定性等都具有重要意义，精准的船体设计可以让船只更好地满足需要。

此外，船体的造型和分布也能够更好进行优化。

4. 提高产量在分段造船法中，多个组件可以在同一时间建造，增加了单体船的产量和进步批量生产的速度。

此外，这种方法也可以提高工人的生产效率以及生产质量。

总之，分段造船法是针对大型船舶的建造提供了一种现代化的解决方案，强调的是船体完成分段生产，通过多个分区分别完成船体的建造工作，最终将船体模块组合在一起。

这种建造方法已成为大型船舶建造的主流方式。

船舶分段建造工艺过程在造船领域，船舶分段建造工艺过程可谓是一门高深莫测的技术活。

想要把一艘庞大的船只造出来，可不是一朝一夕的事情啊，得经过一番周折才行。

1. 首先，得有一个充分详尽的计划，这可不是随随便便就能干的事情。

先得确定船舶的设计图纸，包括船身结构、舱室布局等等，可不能马虎一笔带过。

1.1 接着，根据设计图纸，开始把船舶按照不同的部分进行分段。

就好像搭积木一样，一个个小模块慢慢往上叠。

1.2 这个过程可不是什么容易的事情，得小心翼翼地把每个部分制作得完美无缺。

要是哪一处搞错了，可就得从头再来了。

2. 建造工艺可不是简简单单的组装工作，得靠着一群经验丰富的师傅们来操刀。

他们可是那些吃着钢铁长大的老行家，手艺可不是盖的。

2.1 先是下料加工，将各种材料按照设计图纸要求进行切割、焊接等操作。

得把每一块钢板都处理得贴心细腻。

2.2 然后是组装工序，将已经加工好的材料按照分段计划进行拼接。

这就像是拼图一样，要确保每个部件都能完美嵌入。

3. 时间一分一秒地过去，船舶的形态也逐渐显露出来。

那庞大的身躯渐渐展现，仿佛一头蛰伏已久的庞然大物即将觉醒。

3.1 精细的装配工作开始进行，船舶上各个部件逐一安装。

求之若饥，觅之若渴，得把每一个零部件都安放到恰到好处。

3.2 最后，进行测试和调试工作，确保船舶的各项功能正常运转。

这可不是闹着玩的，得把所有的设备都试个遍，不能有一点意外。

终于，在种种辛苦努力之后，一艘完整的船舶终于呈现在我们面前。

那感觉就像是看到了一个美丽的作品，每一个分段都是师傅们心血的结晶。

船舶分段建造工艺过程，看似繁复，实则工匠之心，化繁为简。

每一个细节都蕴含着匠人的智慧和汗水，每一个部件都承载着他们的梦想和信念。

所以，当我们看到那艘完整的船舶漂浮在大海上，我相信，每一个参与其中的师傅都会由衷地感到骄傲和自豪。

他们用双手打造了一个奇迹，一个让人心驰神往的航行之梦。

愿他们的努力被铭记，愿这艘船舶带着无数的梦想驶向更远的天际。

船舶平面分段设计方案船舶平面分段设计方案是针对船体结构的一种设计方案，通过将船体划分为若干个区域（即分段），以实现船体的平面分布和设计的目的。

下面是一份船舶平面分段设计方案的详细介绍。

1. 设计目的：(1) 提高船体的结构强度和刚度，增强船舶的耐久性和安全性；(2) 方便生产制造和船舶维修，减少制造成本和维护费用；(3) 符合船级社规章的要求，获得相关船级社的认证。

2. 设计步骤：(1) 分析船舶的功能需求和船型特点，确定平面分段的数量和位置；(2) 进行船体结构计算和强度分析，确定分段的尺寸和配置；(3) 根据分段的数量和尺寸，制定生产制造工艺和工序；(4) 进行船舶平面分段设计，绘制分段图纸，并标注必要的尺寸和要求。

3. 分段数量和位置：分段的数量和位置根据船体的结构和功能需求来确定。

一般来说，船头、船尾、船体中部和船舱等区域是常见的分段位置。

在确定分段位置时，还需考虑到船舶的造型和稳性等因素。

4. 分段尺寸和配置：分段的尺寸和配置需根据船体结构的要求和分段位置来设计。

一般来说，船头和船尾的分段尺寸较小，船舱的分段尺寸较大。

在设计分段尺寸时，还需考虑到分段之间的连接方式和强度要求。

5. 生产制造工艺和工序：生产制造工艺和工序的制定需根据分段的尺寸和配置来确定。

一般来说，先进行分段的制造和组装，然后进行船体结构的加固和连接。

在制定工序时，还需考虑到船舶的生产周期和制造成本等因素。

6. 分段图纸设计：分段图纸是船舶平面分段设计的重要成果，需绘制详细的设计图纸，并标注必要的尺寸和要求。

在图纸设计时，还需考虑到船级社的规定和标准。

通过以上步骤的设计和实施，可以实现船体结构的平面分布和设计的目的，提高船体的耐久性和安全性，减少制造成本和维护费用，并获得船级社的认证。

船舶平面分段设计方案一、船舶平面分段设计原则船舶平面分段设计是指根据船体结构、功能需求和船舶特点，将船体平面划分成不同的段落，以便进行结构设计、系统布局和船舶建造。

船舶平面分段设计需要遵循以下原则：1. 结构合理性原则：船舶平面设计应当考虑到船体结构的合理布局，以确保船的结构强度和稳定性，并满足船舶建造的要求。

2. 功能性原则：船舶平面设计应根据船舶的功能需求合理安排各个功能区域，如船舶甲板、上层建筑、舱室等。

各个功能区域应相互衔接，便于航行和操作。

3. 安全性原则：船舶平面设计应注重船舶的安全性，包括船员和乘客的安全、船舶应急逃生通道的设置、消防设备的布置等。

4. 经济性原则：船舶平面设计应考虑到船舶的建造成本和运营成本，尽量减少材料浪费，提高航行效率，降低能源消耗。

5. 可维护性原则：船舶平面设计应方便船舶的维护和修理工作，如设定合理的通道和设备安装位置，方便各个设备的维护和更换。

二、船舶平面分段设计方案基于以上原则，船舶平面分段设计方案可以按照甲板、上层建筑、舱室等功能区域进行划分，具体设计方案如下：1. 甲板区域分段：a. 船头区域：包括锚链舱、锚舱、锚柱、缆绳收放装置等设备。

b. 船体中央区域：主要包括机舱、机舱控制室、尾舱等。

c. 船尾区域：包括船舵、推进装置等。

2. 上层建筑分段：a. 航行指挥区域：包括舰桥和各种导航设备。

b. 乘客区域：包括客舱、餐厅、休息区等。

c. 船员区域：包括船员宿舍、食堂、起居区等。

3. 舱室分段：a. 货舱区域：按照货物不同类型进行划分，如集装箱舱、散货舱、液货舱等。

b. 储备舱区域：用于存放船舶备件和物资。

c. 机舱区域：包括主机、辅机和各种船舶设备。

以上船舶平面分段设计方案只是示例，具体设计方案应根据船舶的具体要求进行调整和优化。
