Solidworks的自动装配和装配优化策略详解Solidworks是一种广泛使用的三维计算机辅助设计软件，而其自动装配和装配优化策略则是使用该软件进行装配设计和优化的关键步骤。
在本文中，将详细介绍Solidworks的自动装配和装配优化策略，以帮助读者更好地了解如何利用该软件进行高效的装配设计。
请继续阅读以了解更多信息。
首先，我们将介绍Solidworks的自动装配功能。
自动装配功能允许用户将多个零件组合在一起，形成一个完整的装配体。
在创建装配体之前，我们需要准备好各个零部件的三维模型，并确保它们与装配的设计要求相符。
在导入或创建零部件模型之后，我们可以使用Solidworks的自动装配功能将它们组装在一起。
自动装配功能主要包括两个重要的操作：约束和约束变动。
约束是指通过指定零部件之间的关系，如定位、平行、垂直等，来确保装配体的正确组装。
约束变动是指在装配过程中，我们可以通过改变约束条件来模拟和测试装配体的运动和功能。
在Solidworks中，我们可以使用各种约束类型来实现装配体的正确组装。
例如，我们可以使用组合约束将多个部件束缚在一起形成一个具有复杂关系的装配体。
我们还可以使用对焊约束模拟焊接关系，使用滑动约束模拟滑动或旋转关系，以及使用定位约束来精确定位装配体的位置等。
与自动装配功能相辅相成的是Solidworks的装配优化策略。
装配优化旨在通过调整装配体的零部件位置和尺寸，以达到更好的性能和功能。
通过优化装配设计，我们可以提高装配体的稳定性、减少摩擦、提高运动效率等。
在Solidworks中，我们可以采用参数化建模的方法来进行装配优化。
参数化建模是指使用可调节的参数来定义零部件的尺寸和位置，从而使其能够自动调整以满足设计要求。
通过调整参数，我们可以轻松地优化装配体设计，而无需手动修改每个零部件。
除了参数化建模外，Solidworks还提供了一些专门用于装配优化的工具和功能。
例如，我们可以使用Mate Controller来模拟和分析装配体的运动，并根据实际情况来调整零部件的位置和尺寸。

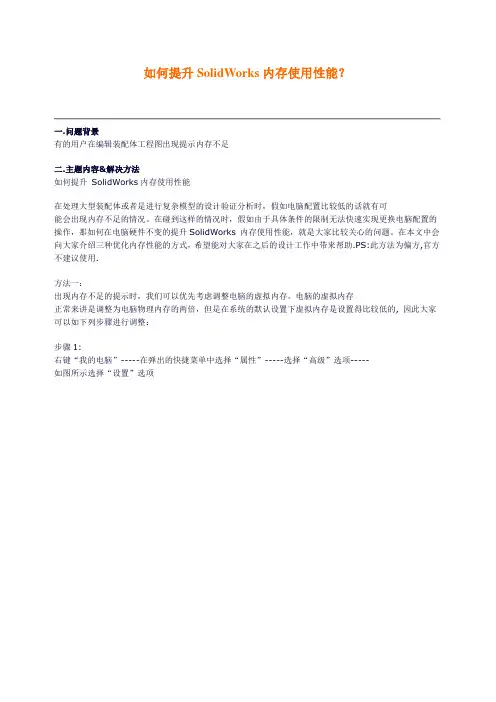

如何提升SolidWorks内存使用性能？一.问题背景有的用户在编辑装配体工程图出现提示内存不足二.主题内容&解决方法如何提升SolidWorks内存使用性能在处理大型装配体或者是进行复杂模型的设计验证分析时，假如电脑配置比较低的话就有可能会出现内存不足的情况。
在碰到这样的情况时，假如由于具体条件的限制无法快速实现更换电脑配置的操作，那如何在电脑硬件不变的提升SolidWorks 内存使用性能，就是大家比较关心的问题。
在本文中会向大家介绍三种优化内存性能的方式，希望能对大家在之后的设计工作中带来帮助.PS:此方法为偏方,官方不建议使用.方法一：出现内存不足的提示时，我们可以优先考虑调整电脑的虚拟内存。
电脑的虚拟内存正常来讲是调整为电脑物理内存的两倍，但是在系统的默认设置下虚拟内存是设置得比较低的, 因此大家可以如下列步骤进行调整：步骤1:右键“我的电脑”-----在弹出的快捷菜单中选择“属性”-----选择“高级”选项-----如图所示选择“设置”选项步骤2：在弹出的“性能选项”中选择虚拟内存“更改”-----在弹出的“虚拟内存”的选项方法二：假如在内存足够的情况下出现内存不足的提示，那我们可以对系统关于提示出现内存不足提示的临界点进行更改。
步骤1：电脑左下角“开始”-----“运行”-----输入进入注册表代码“regedit”，如下图所示步骤2：按照下图所示，进行临界点的设定，提高出现内存不足提示临界点的数值。
方法三：32-位的Microsoft Windows NT 操作系统允许RAM 最大量为4GB。
默认情况下，2GB分配给操作系统，2GB 分配给应用程序。
Microsoft 创建了一开关(/3GB)，可允许您通过减少分配给操作系统的内存量而分配3GB RAM 给应用程序。
SolidWorks 软件编写时充分利用了在/3GB 开关激活时可用于应用程序的额外RAM。
给SolidWorks 应用程序增加RAM 内存的能力有助于用户处理大型装配体。

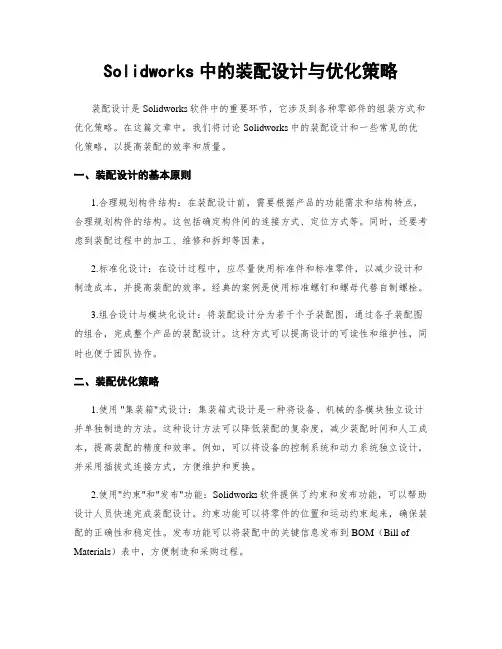

Solidworks中的装配设计与优化策略装配设计是Solidworks软件中的重要环节，它涉及到各种零部件的组装方式和优化策略。
在这篇文章中，我们将讨论Solidworks中的装配设计和一些常见的优化策略，以提高装配的效率和质量。
一、装配设计的基本原则1.合理规划构件结构：在装配设计前，需要根据产品的功能需求和结构特点，合理规划构件的结构。
这包括确定构件间的连接方式、定位方式等。
同时，还要考虑到装配过程中的加工、维修和拆卸等因素。
2.标准化设计：在设计过程中，应尽量使用标准件和标准零件，以减少设计和制造成本，并提高装配的效率。
经典的案例是使用标准螺钉和螺母代替自制螺栓。
3.组合设计与模块化设计：将装配设计分为若干个子装配图，通过各子装配图的组合，完成整个产品的装配设计。
这种方式可以提高设计的可读性和维护性，同时也便于团队协作。
二、装配优化策略1.使用 "集装箱"式设计：集装箱式设计是一种将设备、机械的各模块独立设计并单独制造的方法。
这种设计方法可以降低装配的复杂度，减少装配时间和人工成本，提高装配的精度和效率。
例如，可以将设备的控制系统和动力系统独立设计，并采用插拔式连接方式，方便维护和更换。
2.使用"约束"和"发布"功能：Solidworks软件提供了约束和发布功能，可以帮助设计人员快速完成装配设计。
约束功能可以将零件的位置和运动约束起来，确保装配的正确性和稳定性。
发布功能可以将装配中的关键信息发布到BOM（Bill of Materials）表中，方便制造和采购过程。
3.使用"替代装配体"功能：替代装配体是Solidworks中的一个非常实用的功能，可以将相似的零部件快速替换为其他零部件。
这种功能可以节省时间，提高装配的效率和灵活性。
4.使用"构件模式"进行装配设计：构件模式可以帮助设计人员分析和解决装配设计中的冲突和干涉问题。

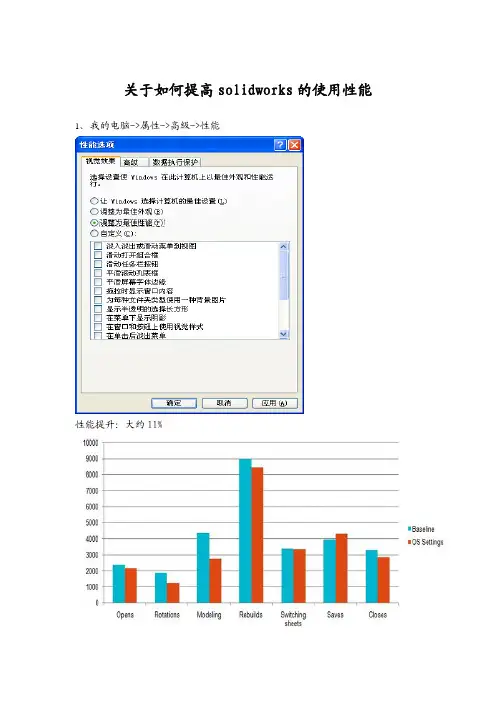

关于如何提高solidworks的使用性能 1、我的电脑->属性->高级->性能
性能提升：大约11%
2、solidworks选项
针对下面的一些设置选项可以看一下您的solidworks设置中是否已经做过优化了（红色方框内是需要进行修改的）。
性能提升：大约7%
3、参考文件的位置
性能提升：大约6%
4、solidworks的文件尽量储存在同一个网络区域内，以减少调用文件所花费的大量时间。
性能提升：大约10%
5、关掉以下不使用的插件，在使用的时候再打开。
•Photoview 360
•SolidWorks Simulation
•SolidWorks Toolbox
•SolidWorks Toolbox Browser
性能提升：大约9%
6、增加交换文件大小
我的电脑->属性->高级->性能
可根据你电脑实际配置做修改。
定期为您安装solidworks的磁盘做碎片整理等。
性能提升：大约12%。
SolidWorks是一款广泛应用于工程设计和制造的三维计算机辅助设计软件，其装配体设计功能强大，可以实现复杂装配体的设计和分析。
本文将详细介绍SolidWorks中装配体设计的主要方法，帮助读者更好地掌握这一工具的应用技巧。
一、设计前的准备工作在进行装配体设计之前，需要做好以下准备工作：1.收集零部件图纸和设计要求，了解装配体的功能和结构要求；2.对零部件进行详细的几何参数测量和材料性能分析；3.明确装配体的组成部件和其之间的相互作用关系，确定零部件之间的连接方式和配合尺寸。
二、建立装配体文件在SolidWorks中，建立装配体文件的方法如下：1.打开SolidWorks软件，选择“新建”-“装配体”；2.在装配体文件中依次插入需要的零部件文件，并根据设计要求进行调整和优化；3.设置零部件之间的约束关系和配合形式，确保它们能够相互配合和运动。
三、零部件的导入和组装在SolidWorks中，可以通过以下方法导入和组装零部件：1.导入外部零部件文件：选择“文件”-“打开”-“零部件”，找到需要导入的零部件文件并打开；2.组装零部件：选择“装配”-“零件”，在装配面上放置导入的零部件，根据设计需求添加轴线和基准面，进行零部件的组装。
四、装配体的约束与驱动在SolidWorks中，对装配体进行约束与驱动的方法如下：1.约束零部件的相对位置：选择“装配”-“关系”-“基本关系”，通过点、面、轴线等对零部件进行约束；2.设置零部件的运动方式：选择“装配”-“驱动件”，设置驱动零部件和被驱动零部件，指定驱动方式和参数。
五、装配体的分析与优化在SolidWorks中，可以对装配体进行分析与优化，以确保设计的合理性和稳定性：1.进行结构分析：选择“评估”-“静态研究”，对装配体进行强度及刚度分析，找出可能存在的问题并进行优化；2.考虑装配体的动态特性：选择“模拟”-“动力学模拟”，对装配体进行运动学和动力学仿真，分析其运动性能和工作稳定性。
提⾼SolidWorks运⾏速度的测试和建议提升SolidWorks运⾏速度的测试和建议更多细节请参考CATI博客。
0.测试条件。
a.机器环境Dell Precision 55006GB 内存双核2.4GHz CPUNvidia Quadro FX 4000 显卡⽂件存储硬盘：7200 RPM, 1 TB操作系统硬盘：磁盘阵列，包括三个320GB，7200RPM硬盘显卡：Nvidia Quadro Fx 4000Windows7，64位操作系统SolidWorks 2011 SP1.0b.测试⽂件6637元器件5862 零件775 ⼦装配663 顶级装配关系13011个实体总装配⽂件⼤⼩：2.4GBc.初始测试环境⽂件全部存为最新版本，并且存在本地⼀块硬盘操作系统设置，⽤户设置，以及交换空间（SWAP Space）为默认值装配体全部零件到位，装配关系清楚SolidWorks 系统设置为默认默认SolidWorks插件打开RealView 图形功能打开图像质量设置为⾼d.测试⽅法多次运⾏同⼀个宏命令。
⼯作流程操作包括：打开，旋转，建模，重建，切换图纸，保存，关闭。
每次调整若⼲设置来⽐较速度区别。
e.基准测试结果⼀个基准测试循环需要的总时间约为7⼩时50分钟。
各个步骤时间分布如下图，纵轴单位为秒。
1.操作系统设置优化Windows操作系统默认设置是为了达到最佳的外观视觉效果，但是这样做经常会以牺牲性能为代价。
作为设计师和⼯程师，我们更关注的是⼯作效率，所以可以通过以下调整来保证性能。
我的电脑>右键>属性（或控制⾯板>系统属性）> ⾼级(性能) > 设置> 视觉效果> 调整为最佳性能调整后结果：速度提⾼11%，节省51.5分钟细节如下：很难解释保存速度为何变慢，可能是测试过程中的环境⼲扰。
但是从总体趋势可以看出，操作系统的设置带来了可喜的性能提升。
2.SolidWorks 设置优化：⼯具-选项这⾥⽐较了使⽤SolidWorks常见设置与我们认为的优化设置，得出了明显的优化结果。

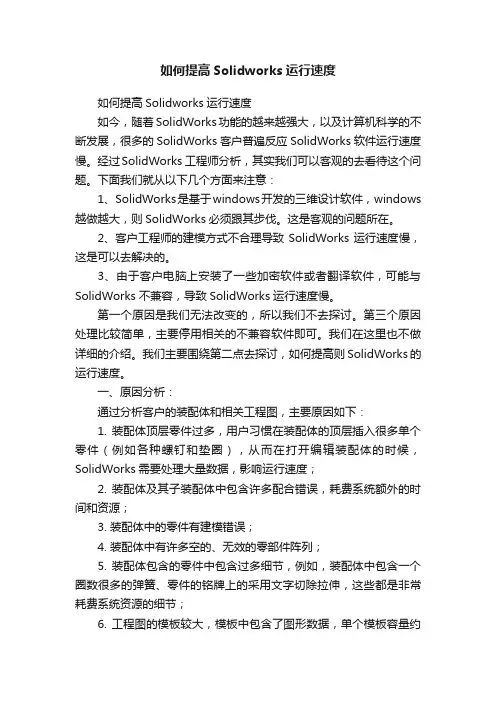

如何提高Solidworks运行速度如何提高Solidworks运行速度如今，随着SolidWorks功能的越来越强大，以及计算机科学的不断发展，很多的SolidWorks客户普遍反应SolidWorks软件运行速度慢。
经过SolidWorks 工程师分析，其实我们可以客观的去看待这个问题。
下面我们就从以下几个方面来注意：1、SolidWorks是基于windows开发的三维设计软件，windows 越做越大，则SolidWorks必须跟其步伐。
这是客观的问题所在。
2、客户工程师的建模方式不合理导致SolidWorks运行速度慢，这是可以去解决的。
3、由于客户电脑上安装了一些加密软件或者翻译软件，可能与SolidWorks 不兼容，导致SolidWorks运行速度慢。
第一个原因是我们无法改变的，所以我们不去探讨。
第三个原因处理比较简单，主要停用相关的不兼容软件即可。
我们在这里也不做详细的介绍。
我们主要围绕第二点去探讨，如何提高则SolidWorks的运行速度。
一、原因分析：通过分析客户的装配体和相关工程图，主要原因如下：1. 装配体顶层零件过多，用户习惯在装配体的顶层插入很多单个零件（例如各种螺钉和垫圈），从而在打开编辑装配体的时候，SolidWorks需要处理大量数据，影响运行速度；2. 装配体及其子装配体中包含许多配合错误，耗费系统额外的时间和资源；3. 装配体中的零件有建模错误；4. 装配体中有许多空的、无效的零部件阵列；5. 装配体包含的零件中包含过多细节，例如，装配体中包含一个圈数很多的弹簧、零件的铭牌上的采用文字切除拉伸，这些都是非常耗费系统资源的细节；6. 工程图的模板较大，模板中包含了图形数据，单个模板容量约2MB，额外增加了工程图文件的容量；7. 部分电脑配置需要改善；二、解决方法：无论零件多少，在装配体环境下都有一些最佳的操作方法可循，这些方法可以帮助用户提高文件的打开速度和编辑速度。
solidworks装配体配置的用法SolidWorks装配体配置的用法SolidWorks装配体配置是一种用于在装配体中创建多个变体的功能，可以帮助用户更加灵活地管理不同版本的装配体。
下面将介绍一些SolidWorks装配体配置的常见用法：创建装配体配置1.在SolidWorks装配体中，选择“配置”选项卡，点击“配置管理器”图标打开配置管理器窗口。
2.在配置管理器窗口中右键单击“默认配置”，选择“新建配置”来创建一个新的配置。
3.输入配置的名称，并选择要基于的配置。
4.在新创建的配置下，可以通过添加、删除、编辑部件等方式来创建装配体的变体。
使用装配体配置1.在配置管理器窗口中，选择要使用的配置。
2.根据您的需求，可以对不同配置进行不同的操作，如在特定配置下隐藏某些部件或者更换某些部件。
3.可以通过点击配置管理器窗口中的配置图标迅速切换不同的配置，方便查看和编辑各个配置。
配置与特征1.可以在装配体中为每个配置添加特征，如孔、凸台等，以满足不同配置的需求。
2.通过在某个配置下添加特征，可以只在该配置下生效，而对其他配置不产生影响。
创建约束和限制1.可以为每个配置设置不同的装配体约束和限制。
2.根据不同配置的需求，可以通过添加或删除约束和限制来实现变体的装配方式。
使用全局变量和宏1.可以利用SolidWorks中的全局变量和宏功能来自动控制不同配置的尺寸、参数等。
2.通过使用全局变量和宏，可以在不同配置间自动切换，并自动更新相应的尺寸和参数。
配置分析1.可以使用SolidWorks的“配置分析”功能，对各个配置的装配体进行性能分析。
2.通过配置分析，可以比较不同配置的装配体的性能差异，为优化设计提供参考。
以上是一些常见的SolidWorks装配体配置的用法。
通过灵活运用配置管理器、特征、约束和限制、全局变量和宏等功能，可以方便地创建和管理不同版本的装配体。
在设计过程中，合理使用配置分析功能，可以提高装配体的性能和可靠性。
运用ANSYS Workbench快速优化设计SolidWorks是一个优秀的、应用广泛的3D设计软件，尤其在大装配体方面使用了独特的技术来优化系统性能。
本文给出几种改善SolidWorks装配体性能的方法，在相同的系统条件下，能够进步软件的可操纵性，进而进步设计效率。
众所周知，大多数3D设计软件在使用过程中都会出现这样的情况，随着装配零件数目和复杂度增加，软件对系统资源的需求就相对增加，系统的可操纵性就会下降。
造成这种状况的原因有两种：一是计算机系统硬件配置不足，二是没有公道使用装配技术。
本文对这两种情况进行分析并提出相应的解决方案。
一、计算机系统配置不足的解决方案SolidWorks使用过程中，计算机硬件配置不足是导致系统性能下降的直接原因，其中CPU、内存、显卡的影响最大。
假如计算机系统内存不足，Windows就自动启用虚拟内存，由于虚拟内?*挥谟才蹋?斐上低衬诖嬗胗才唐捣苯换皇?荩?贾孪低承阅芗本缦陆担籆 PU性能过低时，延长运算时间，导致系统响应时间过长；显卡性能不佳时引起视图更新慢，移动模型时出现停顿现象，并导致CPU占用率增加。
运行SolidWorks的计算机推荐以下配置方案：CPU：奔腾Ⅱ以上内存：小零件或装配体(少于300个特征或少于1000个零件)，内存最少为512M；大零件或装配体(大于1000个特征或2500个零件)，内存需要1G或更多；虚拟内存一般设为物理内存的2倍。
显卡：支持OpenGL的独立显卡(避免采用集成显卡)，显存最好大于64M。
对于现有的计算机，使用以下方法分析系统瓶颈，有针对性地升级计算机。
(1)在SolidWorks使用过程中启动Windows任务治理器，在性能页，假如CPU的占用率经常在100%，那么系统瓶颈就在CPU或显卡，建议升级CPU或显卡；假如系统内存大部分被占用，虚拟内存使用量又很大，操纵过程中硬盘灯频繁闪烁，这说明系统瓶颈在内存，建议扩大内存。
