制作人：胡成晟2022/2/24CM402培训资料（工程师用）1.设备介绍本机采用微机控制方式，但设备本身存储器很小。
程序主要保存在PT的终端计算机中，根据硬盘的大小，1个程序大约1MB，1张3.5寸软盘保存1个品种的程序。
程序最多可编程10000点。
供给气压为0.49-0.78MPa,供给流量为150L/min，环境温度为10－35℃，湿度为25－60％。
机器运转噪音为70dB以下。
制作人：胡成晟2022/2/24安全：注意设备上的各种表示，为引起注意的表示，为禁止做的内容，为强制内容。
1）遇到危险和异常的情况，请按动紧急停止。
前后各有一个紧急停止开关，请按离自己最近的开关。
危险和异常排除后，请把紧急停止开关打开。
2）在上料、机种切换、调整等需要将手和身体进入机器的场合，需注意以下事项。
A.要修理控制箱时－－－－－－－－－－－－－－－－－－－－－－－－－－－－切断本机的输入电源（断流器置于OFF 状态）制作人：胡成晟2022/2/24 B.需交换传感器等控制部分时，拆卸部品时－－－－－－－－－－－－－－－－－将设备的开关置于OFF状态C.机种切换、日常点检、吸嘴站设置吸嘴、设备内部维护的场合－－－－－－－－将serveswitch置于OFF，安全盖打开。
锁定:1)设备在自动生产状态时，应关闭安全门。
当需要上料等场合，应打开安全门。
当自动生产时误将安全门打开时，机器立即停止从而保护作业者的安全。
制作人：胡成晟2022/2/242）机种切换和点检时，作业者的身体必须进入机器的场合，一定要把serve switch 置于OFF 的状态，此时设备的各驱动轴不会动作。
2.生产线的构成本生产线由PT-200终端和CM402设备构成，PT-200最多控制10台机器，每个MOUDLE 最多16个TABLE,终端和各设备组成局域网，各机与终端机在生产时交换数据，保证机器数据和终端数据的统一。

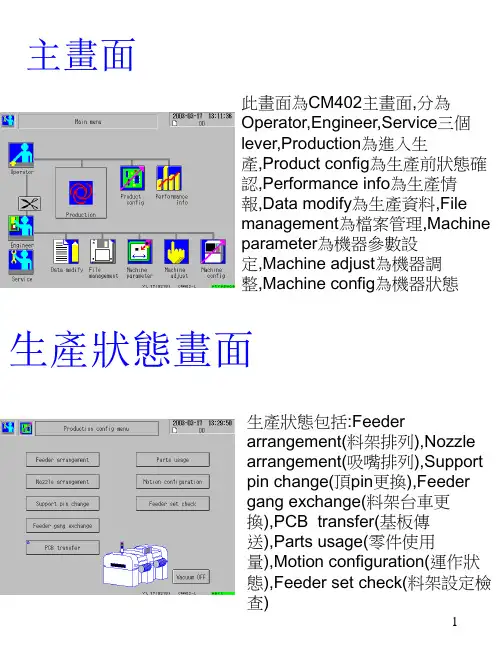

3.设备各部分介绍制作人：胡成晟2022/2/241）各部名称及动作状态指示灯（红黄绿）、前触摸屏、后触摸屏、电源开关、非常停止开关、气压调节器、工作台指示灯、基板传送带、部品相机、吸嘴交换站（可选）XY单元、贴片头（头部基板认识相机、吸嘴HOLDER、吸嘴）、部品供给单元（交换台车）红－－－不可能继续生产的故障（非常停止、MOTOR轴、气压低下、基板传送故障）黄－－－可以继续生产的故障（料带断，单循环模式）绿－－－正常生产2）系统开关开关机间隔至少10秒3）密码变更用密码更换工具磁盘来变更密码制作人：胡成晟2022/2/24 4.设备基本操作1）触摸屏和操作界面：上操作键只有F1可以使用（F1在做切换画面时可交替显示A、BSTAGE）2)操作员项目的理解：操作人员可以操作的按钮为三个：生产、生产设定、生产情报。

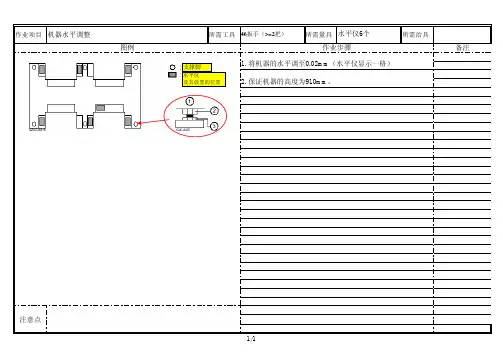

支撑脚水平仪及其放置的位置1/1HolderScrew BoltZ Axis Motor Plate图1-1Spring Clamp PinHolderFilterCollerJoint1电磁阀配管BlockJoint2PlugJoint3Bracket2Joint5Joint7Joint1PlateLong Pin (2)GuideShort Pin (2)MOTORPlate安装卡线槽Pin BracketBall Pin气管接头气管接头CameraLensLED Unit图例连轴器（Coupling） [6]轴承（Bearing） [15,16]垫片（Washer） [18]Ｂａｌｌ Ｓｃｒｅｗ螺钉（Nut） [10]锁紧螺钉head测力计备注注意点图例作业步骤使用专用的程式，程序名为：Td4Z4C-a-SHA具体见下面备注作业项目机器精度的调整和测定所需工具所需量具所需治具1. 进行Head Position Offset （透过识别，贴装位置的补正）各种用于精度测试的料备注注意点（具体内容同上）图例作业步骤5. 完成精度测定后，对反射识别进行Head Position offset。
所需量具所需治具作业项目所需工具作业项目机器参数校正（Machine Prmtr Teaching）所需工具内六角棒，扳手所需量具所需治具见备注Ｃａｍｅｒａ的角度补正Camera各种速度的位置补正小孔靠近Stop位置治具安放点位置补正值高度补正值吸着位置和高度备注注意点在安装之前最好进行机器数据保存。
5. 选择PT200中CM20X/CM30X System install 。
6. 进入安装模式进行安装。
7. 安装完毕后重新启动机器。
PT200进入Service 模式安装需要20分钟时间1. 将Computer 与Hub 用网线连接。
2. 将升级软盘置于机器Floppy disk 。
重新启动机器。
4. 检查网线通讯是否正常。

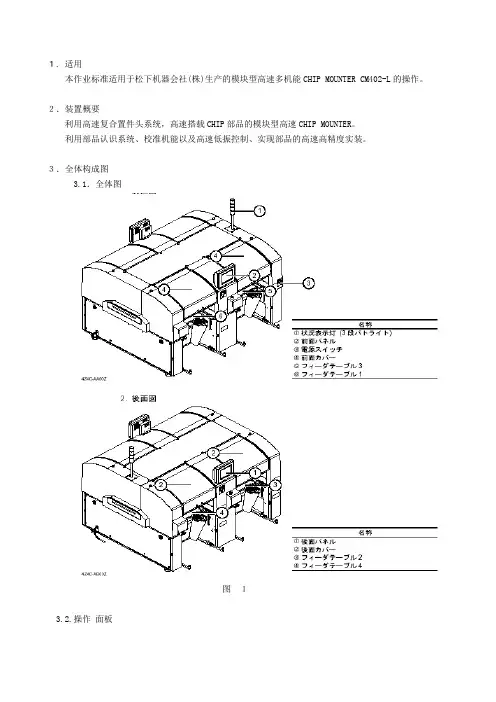

１．适用本作业标准适用于松下机器会社(株)生产的模块型高速多机能CHIP MOUNTER CM402-L的操作。
２．装置概要利用高速复合置件头系统，高速搭载CHIP部品的模块型高速CHIP MOUNTER。
利用部品认识系统、校准机能以及高速低振控制、实现部品的高速高精度实装。
３．全体构成图3.1．全体图图１3.2.操作面板开关作用开始生产，以及从暂时停止状态到再启动时使用暂时停止生产時（SINGLE STOP ）使用机器开动的按键、为防止危险、要与这个开关同时使用。
按下此键 ，控制面板的左上显示，表示触摸锁定。
未使用控制面板的背景灯点灯。
背景灯在一定时间内不操作的话会自动黑屏又、黑屏的时间可以变更操作面板以及触摸面板操作的场合、进行前面和后面的切换场合使用（按下去的话会点灯、才可以使用）。
根据SERVO OFF 、操作面板的操作变成无效的场合、点灯。
触摸面板的背景灯熄灭的场合点灯。
ＳＥＲＶＯ（伺服开关）马达的伺服开关。
在机械内部进行作业的场合、一定要把开关打倒ＯＦＦ的位置，、再进行作业。
开始生产的场合要把全面・后面的伺服开关都打倒ＯＮ的位置。
ＥＭＥＲＧＥＮＣＹ ＳＴＯＰ（非常停止）让机械紧急停止的开关。
按下去机械停止。
重起的场合拉这个开关就要解除。
3.3.触摸面板①操作界面②非常停止按钮 （2个位置）图２NO. 名称説明１上功能键仅Ｆ１使用（Ｆ２～Ｆ８未使用）２阶层、模式、菜单名显示区域现在有显示的画面是什么状态，由各项目和图标表示图标是主菜单与相同的显示例）上记画面的场合操作员模式生产中、表示单个停止３年月日时间、数据名显示表示区域现在的年月日、时间、数据名等表示４状态表示、开关、信息区域装置的状态或信息、进行操作的开关等显示５著作权、系统版本、画面名表示区域画面的著作权、系统的版本、显示画面名６下功能键经常使用的机能3.4．功能键说明上功能键功能附加显示阶段切换显示附加的阶段替换键按住，就从Ａ阶段切换到Ｂ阶段下功能键功能画面印刷显示画面的HARD COPY KEYCOPY内容是由与ＰＴ连接的打印机打印的下功能键功能附加认识画面、在触摸面板上显示附加。
