第一章 硅和锗的化学制备.

半导体材料课程教学大纲一、课程说明（一）课程名称：半导体材料所属专业：微电子科学与工程课程性质：专业限选学分： 3（二）课程简介：本课程重点介绍第一代和第二代半导体材料硅、锗、砷化镓等的制备基本原理、制备工艺和材料特性，介绍第三代半导体材料氮化镓、碳化硅及其他半导体材料的性质及制备方法。

目标与任务：使学生掌握主要半导体材料的性质以及制备方法，了解半导体材料最新发展情况、为将来从事半导体材料科学、半导体器件制备等打下基础。

（三）先修课程要求：《固体物理学》、《半导体物理学》、《热力学统计物理》；本课程中介绍半导体材料性质方面需要《固体物理学》、《半导体物理学》中晶体结构、能带理论等章节作为基础。

同时介绍材料生长方面知识时需要《热力学统计物理》中关于自由能等方面的知识。

（四）教材：杨树人《半导体材料》主要参考书：褚君浩、张玉龙《半导体材料技术》陆大成《金属有机化合物气相外延基础及应用》二、课程内容与安排第一章半导体材料概述第一节半导体材料发展历程第二节半导体材料分类第三节半导体材料制备方法综述第二章硅和锗的制备第一节硅和锗的物理化学性质第二节高纯硅的制备第三节锗的富集与提纯第三章区熔提纯第一节分凝现象与分凝系数第二节区熔原理第三节锗的区熔提纯第四章晶体生长第一节晶体生长理论基础第二节熔体的晶体生长第三节硅、锗单晶生长第五章硅、锗晶体中的杂质和缺陷第一节硅、锗晶体中杂质的性质第二节硅、锗晶体的掺杂第三节硅、锗单晶的位错第四节硅单晶中的微缺陷第六章硅外延生长第一节硅的气相外延生长第二节硅外延生长的缺陷及电阻率控制第三节硅的异质外延第七章化合物半导体的外延生长第一节气相外延生长（VPE）第二节金属有机物化学气相外延生长（MOCVD）第三节分子束外延生长（MBE）第四节其他外延生长技术第八章化合物半导体材料（一）：第二代半导体材料第一节 GaAs、InP等III-V族化合物半导体材料的特性第二节 GaAs单晶的制备及应用第三节 GaAs单晶中杂质控制及掺杂第四节 InP、GaP等的制备及应用第九章化合物半导体材料（二）：第三代半导体材料第一节氮化物半导体材料特性及应用第二节氮化物半导体材料的外延生长第三节碳化硅材料的特性及应用第十章其他半导体材料第一节半导体金刚石的制备及应用第二节低维半导体材料及应用第三节有机半导体材料（一）教学方法与学时分配按照教材中的内容，通过板书和ppt进行讲解。

锗的制备方法锗是一种重要的半导体材料，广泛应用于电子、光电子和太阳能电池等领域。

本文介绍了几种常见的锗的制备方法，包括锗的提纯、单晶生长和薄膜制备等。

下面是本店铺为大家精心编写的3篇《锗的制备方法》，供大家借鉴与参考，希望对大家有所帮助。

《锗的制备方法》篇1一、锗的提纯锗的提纯主要有以下几种方法:1. 离子交换法：利用锗离子选择性强的阳离子交换树脂，将锗从含有锗的矿物中提取出来。

然后再通过电解法将锗离子还原成锗金属。

2. 气相法：将含有锗的矿物与氢气一起加热，使锗转化为挥发性锗氢化物。

然后将锗氢化物通过冷凝器冷却回收，再通过氢气还原法将锗氢化物还原成锗金属。

3. 湿法冶金法：将含有锗的矿物与硫酸、硝酸等强酸一起加热，使锗转化为水溶性的锗化合物。

然后通过离子交换、电解等方法将锗提取出来。

二、锗单晶生长锗单晶生长主要有以下几种方法:1. 直拉法 (Czochralski 法):将多晶锗加热融化，然后通过一个叫做“晶圆炉”的设备，将熔融的锗液体上升到一个细长的晶圆坩埚中。

在晶圆坩埚中，锗液体会慢慢凝固成晶体，然后慢慢被拉出成长为锗单晶。

2. 悬浮区熔法：将多晶锗加热融化，然后在一个高温高压下，将融化的锗通过一个叫做“悬浮区熔炉”的设备，使其在熔体中形成一个稳定的熔体区域。

在这个熔体区域内，锗原子可以自由移动，形成单晶。

三、锗薄膜制备锗薄膜制备主要有以下几种方法:1. 化学气相沉积法 (CVD 法):将锗前驱体气体引入一个反应室中，通过加热反应室和控制反应条件，使锗前驱体气体在基底表面发生化学反应，形成锗薄膜。

2. 溅射法：将锗靶材放置在真空腔中，通过加热靶材和控制真空腔中的气体压力，使锗靶材上的锗原子被溅射到基底表面，形成锗薄膜。

《锗的制备方法》篇2锗的制备方法主要有以下几种：1. 锗的矿物提取法：锗主要存在于硫化物矿物中，如闪锌矿、方铅矿、辉锑矿等。

将含有锗的矿物原料经过破碎、磨粉、选矿等工艺，得到含锗的精矿。

第一章硅、锗的化学制备㈠比较三氯氢硅氢还原法和硅烷法制备高纯硅的优缺点?答：1.S i HCl3氢还原法:优点: 产量大、质量高、成本低，由于S i HCl3中有一个S i-H键，活泼易分解，沸点低，容易制备、提纯和还原。

缺点：B、P杂质较难去除（基硼、基磷量），这是影响硅电学性能的主要杂质。

2.硅烷法：优点: 杂质含量小；无设备腐蚀；不使用还原剂；便于生长外延层。

缺点: 制备过程的安全性要求高。

㈡制得的高纯多晶硅的纯度：残留的B、P含量表示（基硼、基磷量）。

㈢*精馏提纯：利用混合液中各组分的沸点不同来达到分离各组分的目的。

第二章、区熔提纯1.以二元相图为例说明什么是分凝现象？平衡分凝系数？有效分凝系数？答：如图是一个二元相图，在一个系统中，当系统的温度为T0时，系统中有固相和液相。

由图中可知，固相中杂志含量Cs<C L（液相中杂志成分）。

1、这种含有杂志的晶态物质熔化后再结晶时，杂志在结晶的固体和未结晶的液体中浓度不同的现象叫做*分凝现象。

2、在一定温度下，平衡状态时，杂质在固液两相中浓度的比值K0=C S/C L叫作平衡分凝系数。

3、为了描述界面处薄层中杂质浓度偏离对固相中的杂质浓度的影响，把固相杂质浓度C S与熔体内部的杂质浓度C L0的比值定义为*有效分凝系数。

K eff=C S/C L02.推导BPS公式，说明各个物理量的含义并讨论影响分凝系数的因素。

答：*BPS公式推导：书P21~P23式中：K0为平衡分凝系数；K eff为有效分凝系数；f为固液相面的的移动速度；δ为扩散层厚度；D为扩散系数。

影响分凝系数的因素：①当f 远大于D/δ时, fD/δ→+∞,exp(-fD/δ) →0,Keff→1,即固液中杂质浓度差不多.分凝效果不明显。

②当f 远小于D/δ时, fD/δ→0,exp(-fD/δ) →1,Keff→K0,分凝效果明显。

③扩散层厚度和扩散系数，D/δ越小，分凝结果越差。

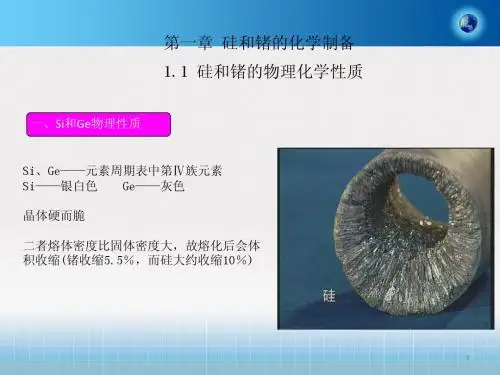

第一章硅和锗的化学制备第章和锗的化学制备§1-1 硅和锗的物理化学性质1、Si和Ge的物理性质Si、Ge——元素周期表中第Ⅳ族元素Si——银白色Ge——灰色二者熔体密度比固体密度大，故熔化后会体积收缩（锗收缩5.5%，而硅大约收缩10%）55%而硅大约收缩符硅锗性质号单位原子序数Z1432原子量W28.0872.60原子密度 5.22×1022 4.42×1022个/cm3晶体结构金刚石型金刚石型晶格常数a0.54310.5657nm密度d 2.329 5.323g/cm3熔点T1417937℃m沸点T b26002700℃热导率χ 1.570.60W/cm℃W/cm·比热C P0.69500.3140J/g· ℃线热胀系数α 2.33×10 5.75×10cm℃233-6575-6cm·-1性质符号硅锗单位熔化潜热Q 3956534750J/mol 冷凝时膨胀d v+9.0+5.5%介电常数ε11.716.3禁带宽度1153075（0K ）E g 1.1530.75eV (300 K) 1.1060.67eV 电子迁移率13503900/V μn cm 2/V·s 空穴迁移率μP 4801900cm 2/V·s 电子扩散系数D n 34.6100.0cm 2/s 空穴扩散系数D P 12.348.7cm 2/s 本征电阻率p i 2.3×10546.0Ω·cm 本征载流子密度n 1.5×1010 2.4×1013cm -34i 杨氏摸量E1.9×107N/cm 2从硅锗的主要物理性质可以看出：1、硅的禁带宽度比锗大，电阻率比锗大四个数量级，Si 可用做高压器件，且工作温度比锗器件高；器件高2、锗的迁移率比硅大，可做低压大电流和高频器件。

2、Si和Ge的化学性质室温下，硅、锗的化学性质比较稳定，但可与强酸、强碱作用。

锗是一种晶体硅锗合金材料，由硅、锗、磷等元素组成，具有半导体特性，被广泛应用于电子、光电和半导体领域。

锗提取工艺一般包括以下步骤：
1. 原料准备。

根据化学计量比例混合硅、锗、磷原料，然后将混合物进行破碎、筛分、洗涤等处理，得到粒度均匀的粉末。

2. 碳化炉反应。

将准备好的粉末装入碳化炉，并加入适量的氮气或氩气，使其在高温下进行反应，生成锗单质和碳化硅等产物。

3. 硼掺杂。

将生成的锗单质和碳化硅等材料进行混合，然后在一定条件下加入掺杂剂（如硼），进行掺杂处理。

4. 石墨坩埚熔炼。

将掺杂后的材料装入石墨坩埚中，在高温条件下进行熔炼处理，得到具有晶体结构的锗体。

5. 检测和加工。

对生成的锗体进行检测和测试，检查其性能是否符合要求，并进行裁切和打磨等加工，得到符合规格的锗体材料。

需要注意的是，锗体取工艺要求设备精度高，工艺流程严谨，操作技术熟练，且除尘排放等环保问题也需要得到重视。

半导体材料（复习资料）半导体材料复习资料0:绪论1.半导体的主要特征：（1）电阻率在10-3 ~ 109 ??cm 范围（2）电阻率的温度系数是负的（3）通常具有很高的热电势（4）具有整流效应（5）对光具有敏感性，能产生光伏效应或光电导效应2.半导体的历史：第一代：20世纪初元素半导体如硅（Si）锗（Ge）；第二代：20世纪50年代化合物半导体如砷化镓（GaAs）铟磷（InP）；第三代：20世纪90年代宽禁带化合物半导体氮化镓（GaN）碳化硅（SiC）氧化锌（ZnO）。

第一章：硅和锗的化学制备第一节：硅和锗的物理化学性质１.硅和锗的物理化学性质１）物理性质硅和锗分别具有银白色和灰色金属光泽，其晶体硬而脆。

二者熔体密度比固体密度大，故熔化后会发生体积收缩（锗收缩5.5%，而硅收缩大约为10%）。

硅的禁带宽度比锗大，电阻率也比锗大4个数量级，并且工作温度也比锗高，因此它可以制作高压器件。

但锗的迁移率比硅大，它可做低压大电流和高频器件。

2）化学性质（1）硅和锗在室温下可以与卤素、卤化氢作用生成相应的卤化物。

这些卤化物具有强烈的水解性，在空气中吸水而冒烟，并随着分子中Si(Ge)?H键的增多其稳定性减弱。

（2）高温下，化学活性大，与氧，水，卤族(第七族)，卤化氢，碳等很多物质起反应，生成相应的化合物。

注：与酸的反应（对多数酸来说硅比锗更稳定）；与碱的反应（硅比锗更容易与碱起反应）。

2.二氧化硅（SiO2）的物理化学性质物理性质：坚硬、脆性、难熔的无色固体，1600℃以上熔化为黏稠液体，冷却后呈玻璃态存在形式：晶体(石英、水晶)、无定形(硅石、石英砂) 。

化学性质：常温下，十分稳定，只与HF、强碱反应3.二氧化锗（GeO2）的物理化学性质物理性质：不溶于水的白色粉末，是以酸性为主的两性氧化物。

两种晶型：正方晶系金红石型，熔点1086℃；六方晶系石英型，熔点为1116℃化学性质：不跟水反应，可溶于浓盐酸生成四氯化锗，也可溶于强碱溶液，生成锗酸盐。

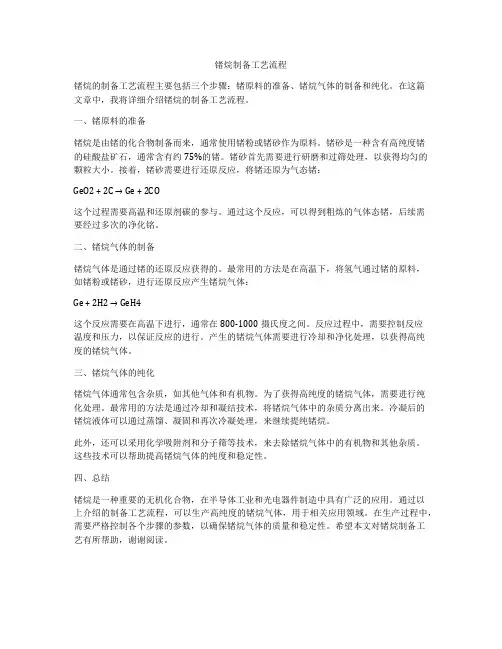

锗烷制备工艺流程锗烷的制备工艺流程主要包括三个步骤：锗原料的准备、锗烷气体的制备和纯化。

在这篇文章中，我将详细介绍锗烷的制备工艺流程。

一、锗原料的准备锗烷是由锗的化合物制备而来，通常使用锗粉或锗砂作为原料。

锗砂是一种含有高纯度锗的硅酸盐矿石，通常含有约75%的锗。

锗砂首先需要进行研磨和过筛处理，以获得均匀的颗粒大小。

接着，锗砂需要进行还原反应，将锗还原为气态锗：GeO2 + 2C → Ge + 2CO这个过程需要高温和还原剂碳的参与。

通过这个反应，可以得到粗炼的气体态锗，后续需要经过多次的净化铭。

二、锗烷气体的制备锗烷气体是通过锗的还原反应获得的。

最常用的方法是在高温下，将氢气通过锗的原料，如锗粉或锗砂，进行还原反应产生锗烷气体：Ge + 2H2 → GeH4这个反应需要在高温下进行，通常在800-1000摄氏度之间。

反应过程中，需要控制反应温度和压力，以保证反应的进行。

产生的锗烷气体需要进行冷却和净化处理，以获得高纯度的锗烷气体。

三、锗烷气体的纯化锗烷气体通常包含杂质，如其他气体和有机物。

为了获得高纯度的锗烷气体，需要进行纯化处理。

最常用的方法是通过冷却和凝结技术，将锗烷气体中的杂质分离出来。

冷凝后的锗烷液体可以通过蒸馏、凝固和再次冷凝处理，来继续提纯锗烷。

此外，还可以采用化学吸附剂和分子筛等技术，来去除锗烷气体中的有机物和其他杂质。

这些技术可以帮助提高锗烷气体的纯度和稳定性。

四、总结锗烷是一种重要的无机化合物，在半导体工业和光电器件制造中具有广泛的应用。

通过以上介绍的制备工艺流程，可以生产高纯度的锗烷气体，用于相关应用领域。

在生产过程中，需要严格控制各个步骤的参数，以确保锗烷气体的质量和稳定性。

希望本文对锗烷制备工艺有所帮助，谢谢阅读。

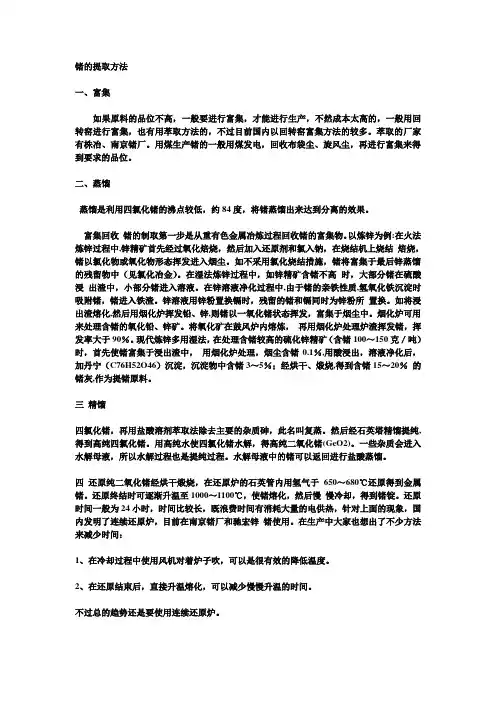

锗的提取方法一、富集如果原料的品位不高，一般要进行富集，才能进行生产，不然成本太高的，一般用回转窑进行富集，也有用萃取方法的，不过目前国内以回转窑富集方法的较多。

萃取的厂家有株冶、南京锗厂。

用煤生产锗的一般用煤发电，回收布袋尘、旋风尘，再进行富集来得到要求的品位。

二、蒸馏蒸馏是利用四氯化锗的沸点较低，约84度，将锗蒸馏出来达到分离的效果。

富集回收锗的制取第一步是从重有色金属冶炼过程回收锗的富集物。

以炼锌为例:在火法炼锌过程中,锌精矿首先经过氧化焙烧，然后加入还原剂和氯入钠，在烧结机上烧结焙烧，锗以氯化物或氧化物形态挥发进入烟尘。

如不采用氯化烧结措施，锗将富集于最后锌蒸馏的残留物中（见氯化冶金）。

在湿法炼锌过程中，如锌精矿含锗不高时，大部分锗在硫酸浸出渣中，小部分锗进入溶液。

在锌溶液净化过程中,由于锗的亲铁性质,氢氧化铁沉淀时吸附锗，锗进入铁渣。

锌溶液用锌粉置换镉时，残留的锗和镉同时为锌粉所置换。

如将浸出渣熔化,然后用烟化炉挥发铅、锌,则锗以一氧化锗状态挥发，富集于烟尘中。

烟化炉可用来处理含锗的氧化铅、锌矿。

将氧化矿在鼓风炉内熔炼，再用烟化炉处理炉渣挥发锗，挥发率大于90％。

现代炼锌多用湿法，在处理含锗较高的硫化锌精矿（含锗100～150克／吨）时，首先使锗富集于浸出渣中，用烟化炉处理，烟尘含锗0.1％,用酸浸出，溶液净化后，加丹宁（C76H52O46）沉淀，沉淀物中含锗3～5％；经烘干、煅烧,得到含锗15～20％的锗灰,作为提锗原料。

三精馏四氯化锗，再用盐酸溶剂萃取法除去主要的杂质砷，此名叫复蒸。

然后经石英塔精馏提纯,得到高纯四氯化锗。

用高纯水使四氯化锗水解，得高纯二氧化锗(GeO2)。

一些杂质会进入水解母液，所以水解过程也是提纯过程。

水解母液中的锗可以返回进行盐酸蒸馏。

四还原纯二氧化锗经烘干煅烧，在还原炉的石英管内用氢气于650～680℃还原得到金属锗。

还原终结时可逐渐升温至1000～1100℃，使锗熔化，然后慢慢冷却，得到锗锭。

一种硅锗合金复合材料的制备方法及其应用与流程哇塞，咱今天来聊聊这神奇的硅锗合金复合材料呀！你可别小瞧了它，这玩意儿厉害着呢！先来说说它的制备方法吧。

就好像做菜一样，得有各种材料和步骤。

咱得先把硅和锗这俩主角准备好，然后通过一些特别的手段让它们融合在一起。

这可不是简单地把它们放一块儿就行，得讲究火候和技巧。

就好比揉面团，得揉得恰到好处，才能做出好吃的面包。

那怎么让它们好好融合呢？这就得靠一些高科技手段啦。

可能要用到高温啦、特殊的工艺啦等等。

这过程就像是一场冒险，每一步都得小心翼翼，不然可就前功尽弃啦。

制备好了这种硅锗合金复合材料，那它能干啥呢？嘿，它的用处可多了去了。

可以用在电子领域呀，就像给电子设备装上了超级翅膀，让它们飞得更高更快。

比如说，让手机变得更智能，让电脑运行得更顺畅。

这可不是吹牛，它真有这个本事！它还能在其他领域大显身手呢。

比如在航空航天领域，帮助飞行器更好地应对各种环境。

这不就像给飞行器穿上了一件坚固的铠甲嘛！再想想，要是没有这种硅锗合金复合材料，我们的生活得失去多少精彩呀！我们的科技发展可能就会慢下来，那些酷炫的电子产品可能就没那么厉害了。

那它的流程呢，也是一环扣一环，紧密相连。

从原材料的选择到制备的每一个步骤，再到最后的应用，都得精心安排。

这就像一场精彩的演出，每一个演员、每一个场景都得恰到好处，才能呈现出最完美的效果。

你说，这种硅锗合金复合材料是不是特别神奇？它就像是一个隐藏在科技世界里的宝藏，等待着我们去发掘，去利用。

让我们一起期待它能给我们的生活带来更多的惊喜和改变吧！它真的能让我们的生活变得更加美好，更加丰富多彩呢！难道不是吗？。

《半导体材料》教学大纲课程名称：半导体材料课程类别：选修课适用专业：材料化学考核方式：考查总学时、学分：32 学时、2学分一、课程教学目的《半导体材料》是化学与材料科学学院材料化学专业的一门选修课。

半导体科学发展的基础。

本课程主要介绍半导体晶体生长方面的基础理论知识，初步掌握单晶材料生长、制备方法以及常用的锗、硅、化合物半导体材料的基本性质。

通过本课程的学习，使学生掌握半导体材料的相关知识，从而对半导体材料的制备和性质有较全面的认识。

二、课程教学要求本课程的任务是使学生获得半导体晶体生长方面的基础理论知识，初步掌握单晶材料生长、制备方法以及常用的锗、硅、化合物半导体材料的基本性质等相关知识。

三、先修课程学生学习完《功能材料概论》、《材料物理导论》和《材料物理化学》以后开设本课程。

四、课程教学重、难点本课程的重点是掌握半导体晶体生长方面的基础理论知识，单晶材料生长、制备方法以及常用的锗、硅、化合物半导体材料的基本性质等相关知识。

本课程的难点是半导体材料的不同制备方法和过程，以及与所制备出来材料的性质之间的关系。

五、课程教学方法与教学手段教学方法：课程讲授中采用启发式教学，培养学生思考问题、分析问题和解决问题的能力；增加讨论课，调动学生学习的主观能动性；讲课要联系实际并注重培养学生的创新能力。

教学手段：在教学中采用板书、电子教案及多媒体教学等相结合的教学手段，以确保全面、高质量地完成课程教学任务。

六、课程教学内容第一章半导体材料概述 ( 1学时)1．教学内容：(1)人类对半导体材料的使用和研究历史，(2)半导体材料的发展历史和基本特性和分类。

2．重、难点提示(1)教学重点：半导体材料的基本特性及其应用。

(2)教学难点：硅晶体的各向异性。

第二章硅和锗的化学制备（4学时）1．教学内容（1）硅和锗的基本晶体结构和物理化学性质。

（2）化学提纯制备高纯硅的三氯氢硅氢还原法和硅烷法。

（了解硅、锗的化学提纯）2．重、难点提示(1)教学重点：高纯硅的制备。
