第一篇:《机械基础》第三章轴系零部件《机械基础》教案第三章轴系零部件一、教案【教学要求】1、了解轴的分类、结构和用途;2、掌握轴上零件轴向固定与周向固定的目的及常用方法;3、了解转轴上常见的工艺结构;4、了解键连接的功用和分类;5、熟悉键连接、销连接的结构与分类;6、了解各种键与销的类型、特点及应用;7、了解轴承的结构、类型、特点、代号及应用,轴承的安装、密封和润滑;8、了解联轴器、离合器的功用、类型、特点及应用。
【教学目的】使学生知道什么是轴向和周向固定,掌握其目的和常用的方法,了解轴的分类、结构和用途;了解轴承的结构、类型、特点、代号及应用,轴承的安装、密封和润滑;熟悉键连接的结构与分类。
【学习概要】1、轴的用途和分类。
2、转轴的结构。
3、轴上零件的轴向固定与周向固定。
4、熟悉键连接、销连接的结构与分类。
5、了解轴承的结构、类型、特点、代号及应用,轴承的安装、密封和润滑。
6、了解联轴器、离合器的功用、类型、特点及应用。
第一节轴【教学重难点】1、掌握轴上零件轴向固定与周向固定的目的及常用方法。
2、了解轴的分类、结构和用途- 1《机械基础》教案4、结构工艺性——轴的结构形式应便于加工、便于轴上零件的装配和便于使用维修,并且能提高生产率,降低成本。
有关轴的工艺结构应注意问题:轴的结构和形状应便于加工、装配和维修。
阶梯轴的直径应该是中间大,两端小,以便于轴上零件的装拆。
轴端、轴颈与轴肩(或轴环)的过渡部位应有倒角或过渡圆角,并应尽可能使倒角大小一致和圆角半径相同,以便于加工。
轴上需要切制螺纹或进行磨削时,应有螺纹退刀槽或砂轮越程槽。
当轴上有两个以上键槽时,槽宽应尽可能统一,并布置在同一直线上,以利加工。
【小结】1.轴的用途和分类。
2.转轴的结构要求。
3.轴上零件的轴向固定与周向固定。
4.轴的结构工艺性。
- 3《机械基础》教案键长L根据轮毂长度按标准查取(比轮毂长度短5~10mm)C、普通平键的标记:键型键宽×键长标准号例:键16100 GB/T 1096-2003 表示键宽为16mm,键长为100mm的A型普通平键。
螺纹联接讨论题3-1 解:由螺纹副受力分析可得其效率公式及自锁条件:由η=tanψ/tan(ψ+ρv),ψ≤ρv可知当螺纹升角一定时,螺纹工作面的牙型斜角愈大,则f v(或ρv)愈大,效率愈低,但自锁性愈好。
在几种牙型的螺纹中,三角形螺纹牙型斜角最大(β=30°),故当量摩檫因素f v大,自锁性最好,但效率低。
故多用于紧固联接。
梯形、锯齿形、矩形螺纹则与之相反,自锁性差,但效率高,故主要用于传动。
当ρv一定时,升角ψ愈小,螺纹效率愈低,愈易自锁,故单线螺纹多用于联接,多线螺纹则常用于传动。
3-2 解:1)由式(3-21)可得:F″=F′-(1-K c)F,工作中被联接件接合面不出现缝隙,要求F″>0,而K c=c1/(c1+c2)=c1/(c1+3c1)=1/4,即须F′-(1-K c)F≥0得:F′≥(1-K c)F=(1-1/4)×10=7.5KN2)由式(3-21)得:F″=F′-(1-K c)F=10-(1-1/4)×10=2.5KN3)由式(3-23)得:F0=F′+K c F=10+1/4×10=12.5KN拉力变幅:(F0-F′)/2=∆F/2=1.25KN拉力平均值:(F0+F′)/2=(10+12.5)/2=11.25KN思考题及习题3-1 解:1)工作台稳定上升时的效率ψ=arctan(np/πd2)= arctan(4×10)/(π×65)=11.08°ρv= arctan f v= arctan0.10=5.71°η=tanψ/tan(ψ+ρv)=tan11.08°/tan(11.08°+5.71°)=64.9%2)此时加于螺杆的力矩T1=F tan(ψ+ρv)d2/2=100×103×65×10-3tan(11.08°+5.71°)/2=980N·m3)转速与功率导程:S=nP=4×10=40mm螺杆每分钟的转数:n杆=v/S=800/40=20r/min螺杆所需的功率:P=T12πn杆/60=980×2π×20/60=2.05kW也可用以下求法:P=Fv/η=100×103×800/(60×103)/0.649=2.05kW4)因ψ>ρv ,该升降机构不能自锁,欲使工作台在载荷F 作用下等速下降,需另设制动装置,其制动力矩为:T 制=Fd 2tan(ψ-ρv )/2=100×103×65×10-3tan(11.08°-5.71°)/2=305 N·m3-2 解:该螺栓连接为松螺栓连接:故 d 1≥][/4σπF (式3-18)式中:[σ]=σs /(1.2~1.7)(查表3-6)查表3-7,Q235钢的强度级别为4.6,故σs =240MPa ,得[σ]=240/(1.2~1.7)=200~141MPa取中值[σ]=170MPa则 d 1≥170/103154⨯⨯⨯π=10.6mm查螺纹标准(GB196-81)可选用M12的螺栓(d 1 =10.674mm )。
机械设计基础第三版课后习题答案
《机械设计基础第三版课后习题答案》
机械设计是机械工程的基础,是机械工程师必须掌握的重要知识之一。
而《机
械设计基础第三版》是一本经典的教材,其中的课后习题更是对学生们进行知
识巩固和实践能力培养的重要手段。
下面我们就来看一下这本教材的课后习题
答案。
第一章:机械设计基础
1.1 什么是机械设计?
答案:机械设计是指按照一定的要求和条件,通过对机械结构、零部件和工艺
过程的设计,使得机械产品能够满足使用要求,并具有良好的经济性和可靠性。
1.2 机械设计的基本原则有哪些?
答案:机械设计的基本原则包括:合理性、经济性、可靠性、安全性和先进性。
第二章:材料力学基础
2.1 什么是材料的弹性模量?
答案:材料的弹性模量是材料在弹性阶段的应力和应变之比,通常用E表示。
2.2 什么是材料的屈服强度?
答案:材料的屈服强度是材料在拉伸试验中,开始出现塑性变形的应力值。
第三章:零件的连接
3.1 什么是螺纹连接?
答案:螺纹连接是利用螺纹副的螺旋运动和摩擦力,将两个零件连接在一起的
一种连接方式。
3.2 螺纹连接的优点有哪些?
答案:螺纹连接的优点包括:拆卸方便、连接牢固、适用范围广等。
通过学习这些课后习题答案,我们不仅可以巩固所学的知识,还可以加深对机械设计的理解和掌握。
希望大家能够认真对待每一道习题,不断提高自己的机械设计能力。
机械设计复习概要第一章:机械设计总论(掌握)在任意一个给定循环特性r的条件下,经过N次循环后材料不发生疲劳破坏时的最大应力。
第二章:轴毂联接设计面是工作面。
特点:结构简单、装拆方便、加工容易,对中良好,应用广泛,但不能实现轴向固定。
(按端部形状不同分为A型(圆头)、B型(方头)、C型(半圆头)三种。
A型轴槽用指状铣刀加工,键在轴槽中轴向固定好,但端部应力集中大。
B型轴槽用盘形铣刀加工,端部应用集中小,但易松动,常用紧钉螺钉固定。
C型常用于轴端和毂类零件的连接)特点:能在槽中摆动,尤其适用锥形轴与轮毂的连接,但轴槽较深,对轴的强度削弱大,只用于轻载。
一定的单向的轴向载荷。
特点:由于楔键打入时,使轴和轮毂产生偏心,故用于定心精度不高,载荷平稳和低速场合。
4寸(高度h和宽度b)根据轴的直径选取,而键长L应根据轮毂宽度B而定,通常L=B-(5~10)mm。
需手写练习题:1.平键连接中的平键截面尺寸b×h是按 C 选定的。
A. 转矩TB. 功率PC. 轴径d2.平键连接工作时,是靠剪切和挤压传递转矩的。
3.若强度不够,采用两个普通平键时,为使轴与轮毂对中良好,两键通常布置成 A 。
A.相隔180° B. 相隔120°~130° C.相隔90° D. 在轴的同一母线上4.用于连接的螺纹牙型为三角形,这是因为三角形螺纹 A 。
A. 牙根强度高,自锁性能好B. 传动效率高C. 防震性能好D. 自锁性能差5.为提高紧螺栓连接强度,防止螺栓的疲劳破坏,通常采用的方法之一是减小螺栓刚度或增大被连接件刚度。
6.当两个被连接件之一太厚,不宜制成通孔,且连接需要经常拆装时,适宜采用③连接。

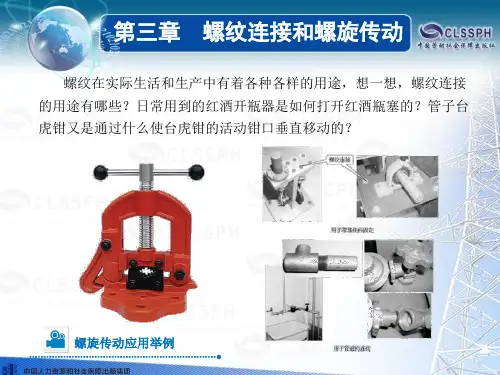

①螺栓②螺钉③双头螺柱第三章:螺纹联接与螺旋传动设计1(1)三角形螺纹(也叫普通螺纹),用于连接。
粗牙:用于一般连接。
细牙:相同公称直径时,螺距小,螺纹深度浅,导程和升角也小,自锁性能好,宜用于薄壁零件的微调装置。

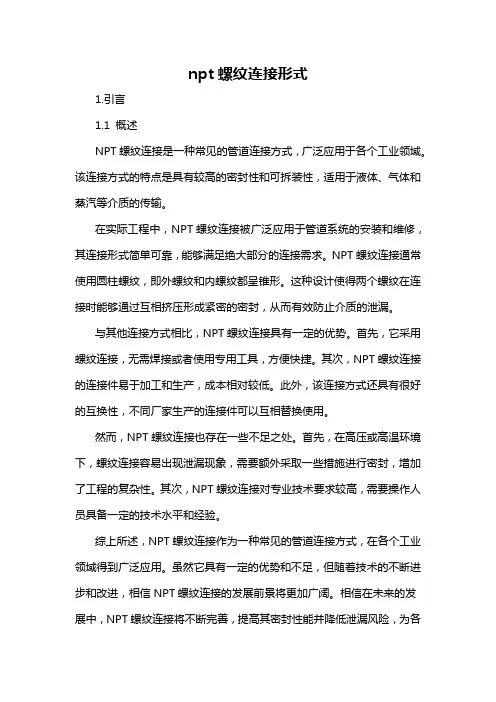

npt螺纹连接形式1.引言1.1 概述NPT螺纹连接是一种常见的管道连接方式,广泛应用于各个工业领域。
