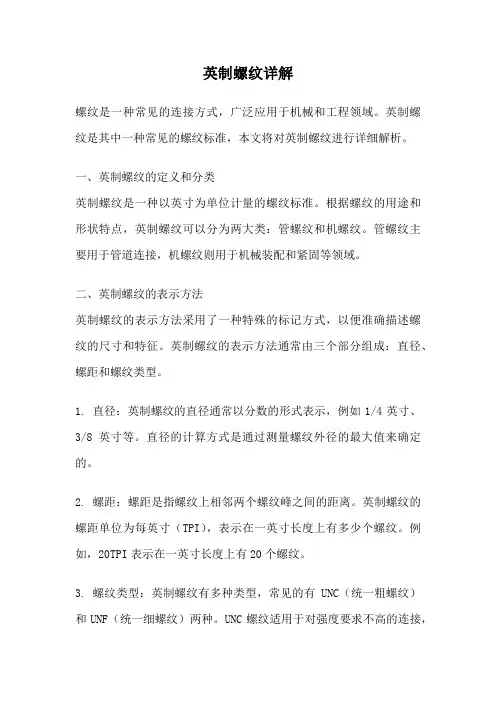

英制螺纹详解螺纹是一种常见的连接方式，广泛应用于机械和工程领域。
英制螺纹是其中一种常见的螺纹标准，本文将对英制螺纹进行详细解析。
一、英制螺纹的定义和分类英制螺纹是一种以英寸为单位计量的螺纹标准。
根据螺纹的用途和形状特点，英制螺纹可以分为两大类：管螺纹和机螺纹。
管螺纹主要用于管道连接，机螺纹则用于机械装配和紧固等领域。
二、英制螺纹的表示方法英制螺纹的表示方法采用了一种特殊的标记方式，以便准确描述螺纹的尺寸和特征。
英制螺纹的表示方法通常由三个部分组成：直径、螺距和螺纹类型。
1. 直径：英制螺纹的直径通常以分数的形式表示，例如1/4英寸、3/8英寸等。
直径的计算方式是通过测量螺纹外径的最大值来确定的。
2. 螺距：螺距是指螺纹上相邻两个螺纹峰之间的距离。
英制螺纹的螺距单位为每英寸（TPI），表示在一英寸长度上有多少个螺纹。
例如，20TPI表示在一英寸长度上有20个螺纹。
3. 螺纹类型：英制螺纹有多种类型，常见的有UNC（统一粗螺纹）和UNF（统一细螺纹）两种。
UNC螺纹适用于对强度要求不高的连接，而UNF螺纹则适用于对强度要求较高的连接。
三、英制螺纹的应用范围英制螺纹广泛应用于机械和工程领域的各个方面。
在机械装配中，英制螺纹常用于连接螺母和螺栓，以实现紧固和固定的目的。
在管道连接中，英制螺纹用于连接管道和管件，确保管道系统的密封性和稳固性。
四、英制螺纹的优缺点英制螺纹作为一种常见的螺纹标准，具有一些优点和缺点。
其优点包括：制造成本低、易于加工和维修、可靠性高等。
然而，英制螺纹也存在一些缺点，比如其尺寸精度相对较低、容易产生磨损和疲劳等。
五、英制螺纹的注意事项在使用英制螺纹时，需要注意以下几个方面：1. 螺纹的尺寸和类型要与所需连接件相匹配，以确保连接的稳固性和可靠性。
2. 使用时需要注意螺纹的方向，以免造成连接不牢固或者无法拆卸的问题。
3. 在拧紧螺纹时，要避免使用过大的力量，以免损坏螺纹。
4. 长期使用后，需要定期检查螺纹的磨损情况，及时更换损坏的连接件，以确保安全和可靠性。

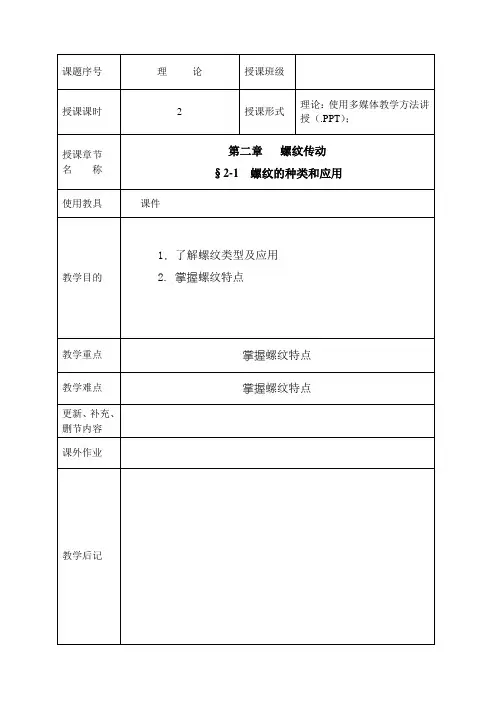

课题序号理论授课班级授课课时 2 授课形式理论：使用多媒体教学方法讲授（.PPT）；授课章节名称第二章螺纹传动§2-1 螺纹的种类和应用使用教具课件教学目的1．了解螺纹类型及应用2. 掌握螺纹特点教学重点掌握螺纹特点教学难点掌握螺纹特点更新、补充、删节内容课外作业教学后记授课主要内容或板书设计第二章螺纹传动§2-1 螺纹的种类和应用一、按螺纹牙型的不同分类1.三角形螺纹：2.矩形螺纹：3.梯形螺纹：4.锯齿型螺纹：二、按螺旋线方向分类及应用根据螺旋线方向不同，螺纹分为左旋螺纹和右旋螺纹。
螺旋线方向的判别：方法一：右旋螺纹：顺时针旋入的螺纹（或右边高），应用广泛。
左旋螺纹：逆时针旋入的螺纹（或左边高）。
方法二：用右手来判定：伸出右手，手心对着自己，四指与轴线平行，看螺纹的倾斜方向是否与大拇指的指向一致，一致就为右旋螺纹，不一致就为左旋螺纹。
三、按螺旋线的线数分类及其应用根据螺旋线的线数（头数），分为单线螺纹、双线螺纹和多线螺纹。
四、按螺旋线形成的表面分类根据螺旋线形成的表面，分为内螺纹和外螺纹。
课堂教学安排教学过程主要教学内容及步骤新课引入新授学生自习知识精讲【导入】大家肯定不会对螺纹感到陌生，螺纹是在生活中经常看到的，但螺纹是不是只有咱们看到的这一种呢？如果不是它还有什么样的？又是怎么分的呢？这就是今天要跟大家讲的内容。
螺旋传动是利用螺杆和螺母组成的螺旋副来实现传动的。
第二章螺纹传动§2-1 螺纹的种类和应用一、按螺纹牙型的不同分类1.三角形螺纹：又称普通螺纹，牙型为三角形，分为粗牙和细牙两种，广泛用于各种紧固连接。
粗牙的应用最广，细牙的使用于薄壁零件的连接和微调机构的调整。
2.矩形螺纹：牙型为矩形，传动效率高，用于螺旋传动。
但牙根强度低，精加工困难，还未标准化已逐渐被梯形螺纹代替3.梯形螺纹：牙型是梯形，牙根强度较高，易加工。
广泛用于螺旋传动。
4.锯齿型螺纹：牙型是锯齿形，牙根强度较高，用于单向螺旋传动。
【专业积累】一文全懂——钢丝螺套分类、应用、工艺和使用方法专注于机械行业、专业、职业信息分享服务于制造业百万工程师推荐阅读【见多识广】一般人看不懂，制冷系统动态图合集【培训】抢先锁定上海机会：上海工业机器人应用工程师岗位袭来【专业积累】有了这些，出图、读图都是爽爽的！【专业积累】机械制图中局部视图、简化画法等表达方式的综合运用正文一、钢丝螺套相关概念1、什么是钢丝螺套？钢丝螺套是一种新型内螺纹紧固件，它是由高强度、高精度、高表面质量的耐蚀菱形截面的钢丝绕制而成，形如弹簧。
钢丝螺套装入螺孔中，钢丝螺套的外表面靠弹力贴合在螺孔上，其内表面形成新的螺纹，用于拧入螺钉或螺栓，使螺钉或螺栓不直接与基体接触，保护了基体及螺钉，起到延长螺纹使用寿命、增加螺纹连接强度、增大螺纹受力面、增加螺纹连接的承载力和抗疲劳强度、抗震防松脱等作用。
2、钢丝螺套的作用（1）、钢丝螺套应用在金属或非金属材料（如铝、镁等轻合金工程材料）的机械零部件上，能形成高强度、耐磨损、高精度的标准内螺纹。
在改善低强度机体螺纹强度方面，钢丝螺套作用非常的明显。
（2）、钢丝螺套应用在对已损坏的内螺孔螺纹修复上，作为一种螺纹修复手段，被损螺纹可得到快速有效的修复；（3）、利用钢丝螺套进行公制、英制螺纹孔转换，非常方便、快速。
3、钢丝螺套的分类（1）、按照功能分类A、普通型螺纹丝套（Helicoil Free-Running Inserts）标记“FR”B、锁紧型螺纹丝套2）、按照钢丝螺套(Helicoil Screw Lock Inserts) 标记“SL”（材料分类A、Cr-Ni不锈钢材料：通过强度和材料的组合，在通常情况下使用，在轻微型结构、铝合金结构、海水、含氯液体、增加抗腐蚀性下使用。
B、铜合金材料：在要求用铜的情况下或经常调节转动的螺纹连接时使用；在要求用于导电或自润滑等情况时使用。
C、高温合金材料：温度在500——750℃时耐热使用；对宇航装配技术、飞机发动机、内燃机涡轮压气机在750℃内作业时使用。

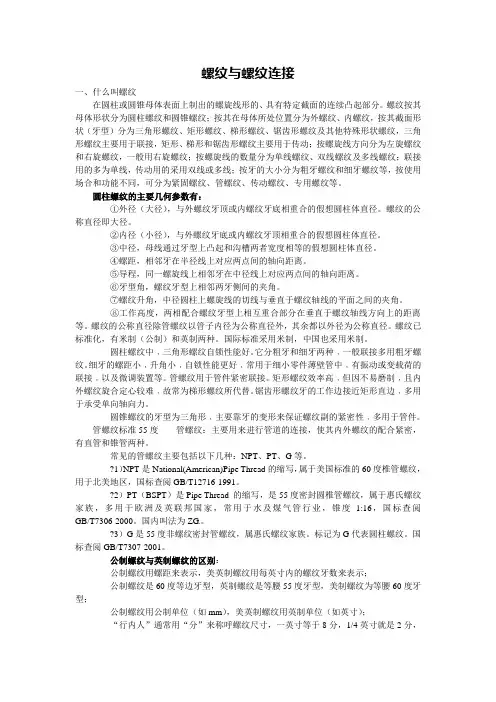

螺纹与螺纹连接一、什么叫螺纹在圆柱或圆锥母体表面上制出的螺旋线形的、具有特定截面的连续凸起部分。
螺纹按其母体形状分为圆柱螺纹和圆锥螺纹；按其在母体所处位置分为外螺纹、内螺纹，按其截面形状（牙型）分为三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹及其他特殊形状螺纹，三角形螺纹主要用于联接，矩形、梯形和锯齿形螺纹主要用于传动；按螺旋线方向分为左旋螺纹和右旋螺纹，一般用右旋螺纹；按螺旋线的数量分为单线螺纹、双线螺纹及多线螺纹；联接用的多为单线，传动用的采用双线或多线；按牙的大小分为粗牙螺纹和细牙螺纹等，按使用场合和功能不同，可分为紧固螺纹、管螺纹、传动螺纹、专用螺纹等。
圆柱螺纹的主要几何参数有：①外径（大径），与外螺纹牙顶或内螺纹牙底相重合的假想圆柱体直径。
螺纹的公称直径即大径。
②内径（小径），与外螺纹牙底或内螺纹牙顶相重合的假想圆柱体直径。
③中径，母线通过牙型上凸起和沟槽两者宽度相等的假想圆柱体直径。
④螺距，相邻牙在半径线上对应两点间的轴向距离。
⑤导程，同一螺旋线上相邻牙在中径线上对应两点间的轴向距离。
⑥牙型角，螺纹牙型上相邻两牙侧间的夹角。
⑦螺纹升角，中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面之间的夹角。
⑧工作高度，两相配合螺纹牙型上相互重合部分在垂直于螺纹轴线方向上的距离等。
螺纹的公称直径除管螺纹以管子内径为公称直径外，其余都以外径为公称直径。
螺纹已标准化，有米制（公制）和英制两种。
国际标准采用米制，中国也采用米制。
圆柱螺纹中﹐三角形螺纹自锁性能好。
它分粗牙和细牙两种﹐一般联接多用粗牙螺纹。
细牙的螺距小﹐升角小﹐自锁性能更好﹐常用于细小零件薄壁管中﹐有振动或变载荷的联接﹐以及微调装置等。
管螺纹用于管件紧密联接。
矩形螺纹效率高﹐但因不易磨制﹐且内外螺纹旋合定心较难﹐故常为梯形螺纹所代替。
锯齿形螺纹牙的工作边接近矩形直边﹐多用于承受单向轴向力。
圆锥螺纹的牙型为三角形﹐主要靠牙的变形来保证螺纹副的紧密性﹐多用于管件。

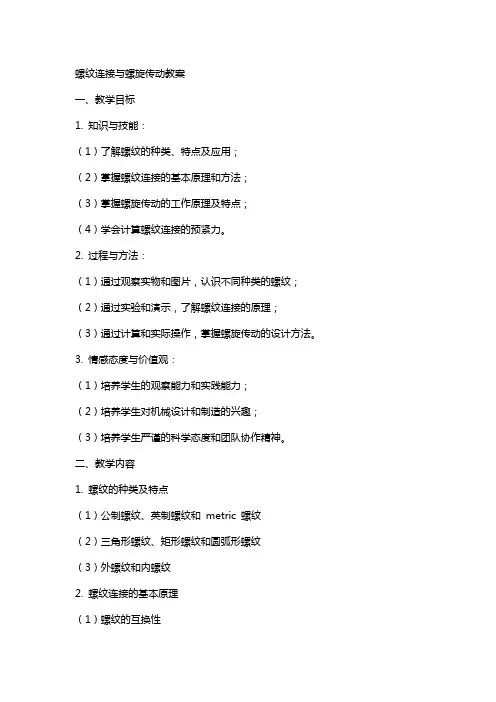

螺纹连接与螺旋传动教案一、教学目标1. 知识与技能：（1）了解螺纹的种类、特点及应用；（2）掌握螺纹连接的基本原理和方法；（3）掌握螺旋传动的工作原理及特点；（4）学会计算螺纹连接的预紧力。
2. 过程与方法：（1）通过观察实物和图片，认识不同种类的螺纹；（2）通过实验和演示，了解螺纹连接的原理；（3）通过计算和实际操作，掌握螺旋传动的设计方法。
3. 情感态度与价值观：（1）培养学生的观察能力和实践能力；（2）培养学生对机械设计和制造的兴趣；（3）培养学生严谨的科学态度和团队协作精神。
二、教学内容1. 螺纹的种类及特点（1）公制螺纹、英制螺纹和metric 螺纹（2）三角形螺纹、矩形螺纹和圆弧形螺纹（3）外螺纹和内螺纹2. 螺纹连接的基本原理（1）螺纹的互换性（2）螺纹连接的预紧力（3）螺纹连接的防松措施3. 螺旋传动的工作原理及特点（1）螺旋传动的工作原理（2）螺旋传动的特点（3）螺旋传动的应用范围三、教学重点与难点1. 教学重点：（1）螺纹的种类及特点；（2）螺纹连接的基本原理和方法；（3）螺旋传动的工作原理及特点。
2. 教学难点：（1）螺纹连接的预紧力计算；（2）螺旋传动的设计方法。
四、教学方法1. 实物观察：让学生通过观察实物和图片，了解不同种类的螺纹；2. 实验演示：通过实验和演示，让学生了解螺纹连接的原理；3. 计算练习：让学生通过计算和实际操作，掌握螺旋传动的设计方法；4. 小组讨论：让学生分组讨论，培养团队协作精神。
五、教学安排1. 课时：45分钟2. 教学准备：实物、图片、实验设备、计算工具（1）导入：介绍螺纹连接与螺旋传动在工程中的应用；（2）新课：讲解螺纹的种类及特点，螺纹连接的基本原理和方法，螺旋传动的工作原理及特点；（3）实践操作：进行螺纹连接实验，观察螺旋传动现象；（4）课堂练习：让学生计算螺纹连接的预紧力，设计螺旋传动；（5）总结：回顾本节课所学内容，强调重点和难点；（6）作业布置：布置相关练习题，巩固所学知识。
