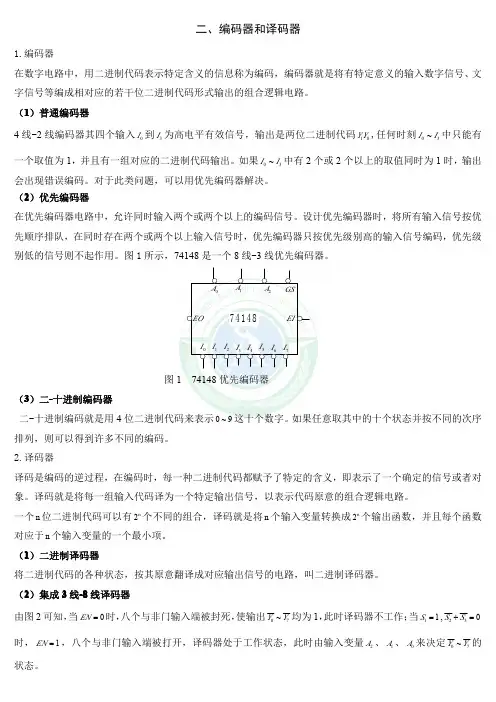

编码器和译码器原理..

二、编码器和译码器1.编码器在数字电路中，用二进制代码表示特定含义的信息称为编码，编码器就是将有特定意义的输入数字信号、文字信号等编成相对应的若干位二进制代码形式输出的组合逻辑电路。

（1）普通编码器4线-2线编码器其四个输入0I 到3I 为高电平有效信号，输出是两位二进制代码10Y Y ,任何时刻03~I I 中只能有一个取值为1，并且有一组对应的二进制代码输出。

如果03~I I 中有2个或2个以上的取值同时为1时，输出会出现错误编码。

对于此类问题，可以用优先编码器解决。

（2）优先编码器在优先编码器电路中，允许同时输入两个或两个以上的编码信号。

设计优先编码器时，将所有输入信号按优先顺序排队，在同时存在两个或两个以上输入信号时，优先编码器只按优先级别高的输入信号编码，优先级别低的信号则不起作用。

图1所示，74148是一个8线-3线优先编码器。

74148A 1A 2A GSEOEI0I 1I 2I 3I 4I 5I 6I 7I 图174148优先编码器（3）二-十进制编码器二-十进制编码就是用4位二进制代码来表示0~9这十个数字。

如果任意取其中的十个状态并按不同的次序排列，则可以得到许多不同的编码。

2.译码器译码是编码的逆过程，在编码时，每一种二进制代码都赋予了特定的含义，即表示了一个确定的信号或者对象。

译码就是将每一组输入代码译为一个特定输出信号，以表示代码原意的组合逻辑电路。

一个n 位二进制代码可以有n 2个不同的组合，译码就是将n 个输入变量转换成n 2个输出函数，并且每个函数对应于n 个输入变量的一个最小项。

（1）二进制译码器将二进制代码的各种状态，按其原意翻译成对应输出信号的电路，叫二进制译码器。

（2）集成3线-8线译码器由图2可知，当0EN =时，八个与非门输入端被封死，使输出07~Y Y 均为1，此时译码器不工作；当11S =,230S S +=时，1EN =，八个与非门输入端被打开，译码器处于工作状态，此时由输入变量2A 、1A 、0A 来决定07~Y Y 的状态。

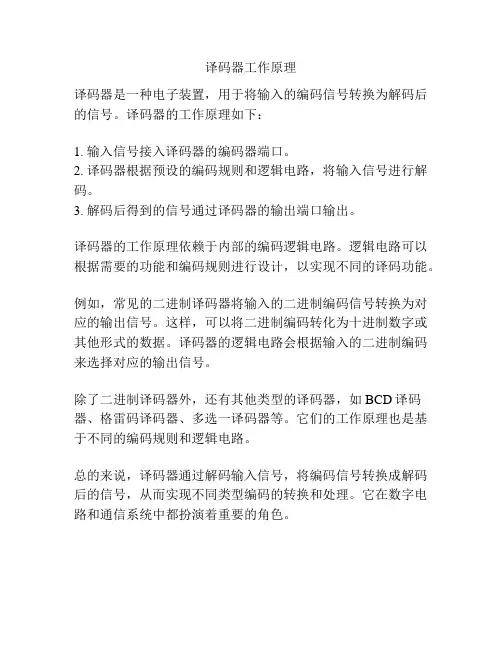

译码器工作原理
译码器是一种电子装置，用于将输入的编码信号转换为解码后的信号。

译码器的工作原理如下：
1. 输入信号接入译码器的编码器端口。

2. 译码器根据预设的编码规则和逻辑电路，将输入信号进行解码。

3. 解码后得到的信号通过译码器的输出端口输出。

译码器的工作原理依赖于内部的编码逻辑电路。

逻辑电路可以根据需要的功能和编码规则进行设计，以实现不同的译码功能。

例如，常见的二进制译码器将输入的二进制编码信号转换为对应的输出信号。

这样，可以将二进制编码转化为十进制数字或其他形式的数据。

译码器的逻辑电路会根据输入的二进制编码来选择对应的输出信号。

除了二进制译码器外，还有其他类型的译码器，如BCD译码器、格雷码译码器、多选一译码器等。

它们的工作原理也是基于不同的编码规则和逻辑电路。

总的来说，译码器通过解码输入信号，将编码信号转换成解码后的信号，从而实现不同类型编码的转换和处理。

它在数字电路和通信系统中都扮演着重要的角色。

实验报告: 编码器和译码器1. 背景在信息传输和存储过程中，编码器和译码器是两个关键的组件。

编码器将信息从一个表示形式转换成另一个表示形式，而译码器则将编码的信息还原为原始的表示形式。

编码器和译码器在各种领域中都得到广泛应用，如通信系统、数据压缩、图像处理等。

编码器和译码器可以有不同的实现方式和算法。

在本次实验中，我们将研究和实现一种常见的编码器和译码器：霍夫曼编码器和译码器。

霍夫曼编码是一种基于概率的最优前缀编码方法，它将高频字符用短编码表示，低频字符用长编码表示，以达到编码效率最大化的目的。

2. 分析2.1 霍夫曼编码器霍夫曼编码器的实现包括以下几个步骤：1.统计字符出现频率：遍历待编码的文本，统计所有字符出现的频率。

2.构建霍夫曼树：根据字符频率构建霍夫曼树。

树的叶子节点代表字符，节点的权重为字符频率。

3.生成编码表：从霍夫曼树的根节点出发，遍历树的每个节点，记录每个字符对应的编码路径。

路径的左移表示0，右移表示1。

4.编码文本：遍历待编码的文本，将每个字符根据编码表进行编码，得到编码后的二进制序列。

2.2 霍夫曼译码器霍夫曼译码器的实现包括以下几个步骤：1.构建霍夫曼树：根据编码器生成的编码表，构建霍夫曼树。

2.译码二进制序列：根据霍夫曼树和待译码的二进制序列，从根节点开始遍历每个二进制位。

当遇到叶子节点时，将对应的字符输出，并从根节点重新开始遍历。

3.重建原始文本：将译码得到的字符逐个组合，得到原始的文本。

3. 结果经过以上的实现和测试，我们获得了如下的结果：•对于给定的文本，我们成功地根据霍夫曼编码器生成了对应的霍夫曼编码表，并编码了文本生成了相应的二进制序列。

•对于给定的二进制序列，我们成功地根据霍夫曼译码器进行了译码，并将译码得到的字符逐个组合，得到了原始的文本。

实验结果显示，霍夫曼编码器和译码器能够有效地将文本进行压缩和恢复，达到了编码效率最大化和数据传输压缩的目的。

编码后的文本长度大大减小，而译码后的原始文本与编码前几乎完全一致。

编码器和译码器实验报告一、实验目的本次实验的主要目的是了解编码器和译码器的工作原理，掌握它们的应用方法，以及通过实际操作加深对它们的理解。

二、实验原理1. 编码器编码器是将输入信号转换为不同形式输出信号的电路。

常见的编码器有二进制编码器、格雷码编码器等。

其中，二进制编码器将输入信号转换为二进制数输出，而格雷码编码器则将输入信号转换为格雷码输出。

2. 译码器译码器是将输入信号转换为相应输出信号的电路。

常见的译码器有二进制译码器、BCD译码器等。

其中，二进制译码器将输入信号转换为相应位置上为1的二进制数输出，而BCD译码器则将4位二进制数转换为相应十进制数输出。

三、实验步骤1. 实验材料准备：编码开关、LED灯、电源线等。

2. 搭建编码-解码电路：将编码开关接入编码器输入端，并将LED灯接入对应位置的解码器输出端。

3. 进行测试：打开电源后，在编码开关上随意调整开关状态，观察LED灯是否能够正确显示对应的输出状态。

4. 实验记录：记录每次调整开关状态后LED灯的输出状态，以及对应的二进制数或十进制数。

四、实验结果与分析经过实验，我们得到了以下结果：1. 二进制编码器测试结果：编码开关状态 | 输出LED灯状态 | 二进制数---|---|---0000 | 0001 | 00000001 | 0010 | 00010010 | 0100 | 00100011 | 1000 | 00110100 | 0001 | 01000101 | 0010 | 01010110 | 0100 | 01100111 | 1000 | 0111从上表中可以看出，二进制编码器将输入的四位开关状态转换为相应的四位二进制数输出。

2. BCD译码器测试结果：编码开关状态（二进制）| 输出LED灯状态（十进制）---|---0000-1001（十进制）| 对应数字的十进制形式从上表中可以看出，BCD译码器将输入的4位二进制数转换为相应的十进制数字输出。

译码器和编码器实验报告一、实验目的。

本实验旨在通过对译码器和编码器的实验操作，加深对数字通信原理中编码解码技术的理解，掌握其工作原理和实际应用。

二、实验原理。

1. 译码器。

译码器是一种将数字信号转换为模拟信号或者模拟信号转换为数字信号的设备。

在数字通信系统中，译码器通常用于将数字信号转换为模拟信号，以便在模拟信道上传输。

在接收端，译码器将模拟信号转换为数字信号，以便进行数字信号处理和解码。

2. 编码器。

编码器是一种将数字信号转换为另一种数字信号的设备。

在数字通信系统中，编码器通常用于将数字信号转换为便于传输和存储的编码形式，以提高传输效率和数据安全性。

三、实验内容。

1. 实验仪器与材料。

本实验使用的仪器包括译码器、编码器、示波器、信号发生器等。

实验材料包括数字信号发生器、示波器连接线等。

2. 实验步骤。

（1）连接实验仪器，将数字信号发生器连接到编码器的输入端，将编码器的输出端连接到译码器的输入端，再将译码器的输出端连接到示波器。

（2）设置实验参数，调节数字信号发生器的频率和幅度，设置编码器和译码器的工作模式和参数。

（3）观察实验现象，通过示波器观察编码器和译码器的输入输出波形，记录实验数据。

（4）分析实验结果，根据实验数据分析编码器和译码器的工作原理和特性，总结实验结果。

四、实验结果与分析。

通过本次实验，我们成功观察到了编码器和译码器的输入输出波形，并记录了相应的实验数据。

通过分析实验结果，我们深入理解了译码器和编码器的工作原理和特性，对数字通信原理有了更深入的认识。

五、实验总结。

本次实验通过实际操作加深了我们对译码器和编码器的理解，提高了我们的实验操作能力和数据分析能力。

译码器和编码器作为数字通信系统中重要的组成部分，对数字信号的处理和传输起着至关重要的作用，我们应进一步深入学习和掌握其原理和应用。

六、实验心得。

通过本次实验，我们不仅学习到了译码器和编码器的工作原理，还提高了实验操作和数据分析的能力。

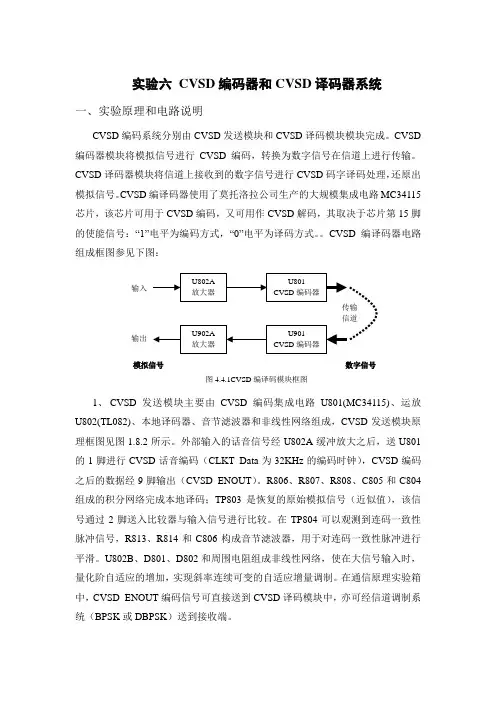

实验六CVSD编码器和CVSD译码器系统一、实验原理和电路说明CVSD编码系统分别由CVSD发送模块和CVSD译码模块模块完成。

CVSD 编码器模块将模拟信号进行CVSD编码，转换为数字信号在信道上进行传输。

CVSD译码器模块将信道上接收到的数字信号进行CVSD码字译码处理，还原出模拟信号。

CVSD编译码器使用了莫托洛拉公司生产的大规模集成电路MC34115芯片，该芯片可用于CVSD编码，又可用作CVSD解码，其取决于芯片第15脚的使能信号：“1”电平为编码方式，“0”电平为译码方式。

CVSD编译码器电路组成框图参见下图：模拟信号数字信号图4.4.1CVSD编译码模块框图1、CVSD发送模块主要由CVSD编码集成电路U801(MC34115)、运放U802(TL082)、本地译码器、音节滤波器和非线性网络组成，CVSD发送模块原理框图见图1.8.2所示。

外部输入的话音信号经U802A缓冲放大之后，送U801的1脚进行CVSD话音编码（CLKT_Data为32KHz的编码时钟），CVSD编码之后的数据经9脚输出（CVSD_ENOUT）。

R806、R807、R808、C805和C804组成的积分网络完成本地译码；TP803是恢复的原始模拟信号（近似值），该信号通过2脚送入比较器与输入信号进行比较。

在TP804可以观测到连码一致性脉冲信号，R813、R814和C806构成音节滤波器，用于对连码一致性脉冲进行平滑。

U802B、D801、D802和周围电阻组成非线性网络，使在大信号输入时，量化阶自适应的增加，实现斜率连续可变的自适应增量调制。

在通信原理实验箱中，CVSD_ENOUT编码信号可直接送到CVSD译码模块中，亦可经信道调制系统（BPSK或DBPSK）送到接收端。

图1.8.2 CVSD 发送模块原理框图输出时钟输出数据PAM 模块测试信号跳线开关K801是用于选择输入信号，当K801置于N 位置时（左端），选择来自经用户接口模块、PAM 模块的话音信号；当K801置于T 位置时（右端），选择测试信号。

编码器与译码器实验报告一、实验目的本次实验的主要目的是深入理解编码器和译码器的工作原理，通过实际操作和观察，掌握它们的功能和应用，并学会使用相关的实验设备进行电路搭建和测试。

二、实验原理（一）编码器编码器是一种将输入信号转换为特定编码输出的数字电路。

常见的编码器有二进制编码器和优先编码器。

二进制编码器将多个输入信号转换为对应的二进制编码输出。

优先编码器则在多个输入同时有效时，优先对优先级较高的输入进行编码。

（二）译码器译码器则是将输入的编码信号转换为对应的输出信号。

常见的译码器有二进制译码器和显示译码器。

二进制译码器将输入的二进制编码转换为多个输出信号，每个输出对应编码的一个可能值。

显示译码器则用于驱动数码管等显示器件，将输入的编码转换为适合显示的信号。

三、实验设备与器材本次实验使用的设备和器材包括：数字电路实验箱、74LS148 优先编码器芯片、74LS138 二进制译码器芯片、逻辑电平指示灯、导线若干。

四、实验步骤（一）74LS148 优先编码器实验1、按照实验电路图，在数字电路实验箱上正确连接 74LS148 优先编码器芯片和逻辑电平指示灯。

2、依次将输入引脚设置为不同的电平组合，观察输出引脚的编码值，并记录在实验表格中。

3、分析实验结果，验证优先编码器的工作原理和功能。

（二）74LS138 二进制译码器实验1、依照实验电路图，在数字电路实验箱上连接 74LS138 二进制译码器芯片和逻辑电平指示灯。

2、改变输入引脚的二进制编码值，观察输出引脚的电平状态，并记录下来。

3、对比理论预期结果，检验二进制译码器的正确性。

五、实验数据与结果（一）74LS148 优先编码器实验数据｜输入引脚电平｜输出编码值｜｜｜｜｜ I0=0, I1=0, I2=0, I3=0, I4=0, I5=0, I6=0, I7=0 ｜ 000 ｜｜ I0=1, I1=0, I2=0, I3=0, I4=0, I5=0, I6=0, I7=0 ｜ 111 ｜｜ I0=0, I1=1, I2=0, I3=0, I4=0, I5=0, I6=0, I7=0 ｜ 110 ｜｜｜｜（二）74LS138 二进制译码器实验数据｜输入编码值｜输出引脚电平｜｜｜｜｜ 000 ｜ Y0=1, Y1=0, Y2=0, Y3=0, Y4=0, Y5=0, Y6=0, Y7=0 ｜｜ 001 ｜ Y0=0, Y1=1, Y2=0, Y3=0, Y4=0, Y5=0, Y6=0, Y7=0 ｜｜｜｜六、实验结果分析（一）74LS148 优先编码器通过实验数据可以看出，当多个输入引脚同时为高电平时，编码器优先对优先级较高的输入进行编码。

实验二 译码器、编码器及其应用一、实验目的1． 掌握中规模集成译码器、编码器的逻辑功能和使用方法。

2． 熟悉数码管的使用。

二、实验原理译码器是一个少输入、多输出的组合逻辑电路。

它的作用是把给定的代码进行“翻译”，变成相应的状态，使输出通道中相应的一路有信号输出。

译码器在数字系统中有广泛的用途，不仅用于代码的转换、终端的数字显示，还用于数据分配，存贮器寻址和组合控制信号等。

不同的功能可选用不同种类的译码器。

译码器可分为通用译码器和专用译码器两大类。

前者又分为变量译码器和代码变换译码器。

a ． 变量译码器（又称二进制译码器），用以表示输入变量的状态，如2线—4线、3线—8线和4线—16线译码器。

若有n 个输入变量，则有2n 个不同的组合状态，就有2n 个输出端供其使用。

而每个输出所代表的函数对应于n 个输入变量的最小项。

以3线—8线译码器74LS138为例进行分析，图9—1 分别为其逻辑图及引脚排列。

其中2A 、1A 、0A 为地址输入端，0Y ~7Y 为译码输出端，1S 、2S 、3S 为使能端。

321S S S A0 A1 A2图9－1 3—8线译码器74LS138逻辑图及引脚排列表9－1为74LS138功能表，当11=S ，032=+S S 时，器件使能，地址码所指定的输出有信号（为0）输出，其他所有输出端均无信号（全为1）输出。

当01=S ，X S S =+32时，或X S =1，132=+S S 时，译码器被禁止，所有输出同时为1。

表9-1A0 A1 A2S3 S2 S1 Y 7 GND（以下删除若干行）。

b．数据显示译码器七段发光二极管(LED)数码管LED数码管是目前最常用的数字显示器，（删除若字）。

一个LED数码管可用来显示一位0~9十进制和一个小数点。

小型数码管(0.5寸和0.36寸)每段发光二极管的正向压降，随显示光（通常为红、绿、黄、橙色）的颜色不同略有差别，通常约为2~2.5V，每个发光二极管的点亮电流在5~10mA。

四川大学网络教育学院实践课程报告实践课程便码器和译码器校外学习中心广东肇庆职业学校奥鹏学习中心专业电气工程及其自动化层次专升本年级 0809学生姓名吴凤仪学号aDH1082jg0042011年 8 月 01 日一、实验目的1.掌握二进制编码器的逻辑功能及编码方法。

2.掌握译码器的逻辑功能，了解常用集成译码器件的使用方法。

3.掌握译码器、编码器的工作原理和特点。

4.熟悉常用译码器、编码器的逻辑功能及典型应用。

二、实验原理1、编码器用n 位二进制代码对2n个信号进行编码的电路就是二进制编码器。

编码器由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。

由于A、B两相相差90度，可通过比较A相在前还是B 相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。

编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。

分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。

74LS148是8-3线优先编码器表 1 11 1 11 X X X X X X X X 4.10 74LS148编码器功能表1 00 10 10 10 10 10 10 10 11 1 10 0 00 0 10 1 00 1 11 0 01 0 11 1 01 1 10 1 1 1 1 1 1 1 1 0 0 X X X X X X X 0 1 0 X X X X X X 0 1 1 0 X X X X X 0 1 1 1 0 X X X X 0 1 1 1 1 0 X X X 0 1 1 1 1 1 0 X X 0 1 1 1 1 1 1 0 X 0 1 1 1 1 1 1 1 0GS EO Y 2Y 1Y 0EI I 7I 6I 5I 4I 3I 2I 1I 0输出输入74L S 148逻辑符号2、译码器译码是编码的逆过程，在编码时，每一种二进制代码，都赋予了特定的含义，即都表示了一个确定的信号或者对象。

实验3编码器译码器及应用电路设计引言：编码器和译码器是数字电路中常用的电路模块。

它们分别用于将逻辑信号转换为编码信号和将编码信号转换为逻辑信号。

本实验将介绍编码器、译码器的基本原理以及它们的应用电路设计。

一、编码器的原理及应用编码器是一种多输入、多输出的逻辑电路。

它根据输入的逻辑信号，将其编码成对应的输出信号。

常见的编码器有BCD二进制编码器、优先编码器、旋转编码器等。

1.BCD二进制编码器BCD二进制编码器是一种将BCD码转换为二进制码的电路。

BCD码是由4位二进制数表示的十进制数。

BCD编码器可以将输入的BCD码（0-9）转换为对应的二进制码（0000-1001）。

2.优先编码器优先编码器是一种将多个输入信号优先级编码成二进制输出的电路。

它可用于实现多路选择器和多路复用器等电路。

优先编码器将输入的信号进行优先级编码，并将最高优先级的信号对应的二进制码输出。

3.旋转编码器旋转编码器是一种可以检测旋转方向和位移的编码器。

它通常用于旋转开关、旋钮等输入设备的位置检测。

旋转编码器可以将旋转输入转换为相应的编码输出信号，以便进行方向和位移的判断。

二、译码器的原理及应用译码器是一种将编码信号转换为对应的逻辑信号的逻辑电路。

它与编码器相反，根据输入的编码信号选择对应的输出信号。

常见的译码器有BCD译码器、行列译码器等。

1.BCD译码器BCD译码器是一种将BCD编码转换为对应的逻辑信号的电路。

它可以将输入的BCD编码（0000-1001）转换为对应的输出信号（0-9）。

BCD译码器可以用于显示数字、控制LED灯等应用。

2.行列译码器行列译码器是一种多输入、多输出的译码器。

它常用于矩阵键盘、扫描式显示器等应用中。

行列译码器可以将输入的行列编码转换为对应的输出信号，以实现输入设备和输出设备之间的数据传输。

1.4位BCD码转换为二进制码的电路设计该电路可以将输入的4位BCD码转换为对应的二进制码。

采用BCD二进制编码器进行设计，具体连接方式如下：-将4个BCD输入信号与编码器的输入端相连；-将编码器的输出信号与对应的二进制码输出端相连。

实验7 译码器、编码器、数码管一、实验目的1、掌握中规模集成译码器、编码器的逻辑功能和使用方法2、熟悉数码管的使用二、实验原理译码器是一个多输入、多输出的组合逻辑电路。

它的作用是把给定的代码进行“翻译”，变成相应的状态，使输出通道中相应的一路有信号输出。

译码器在数字系统中有广泛的用途，不仅用于代码的转换、终端的数字显示，还用于数据分配，存贮器寻址和组合控制信号等。

不同的功能可选用不同种类的译码器。

以3线－8线译码器74LS138为例进行分析，图1(a)、(b)分别为其逻辑图及引脚排列。

其中 A2、A1、A为地址输入端，0Y～7Y为译码输出端，S1、2S、3S为使能端。

表1为74LS138功能表当S1＝1，2S＋3S＝0时，器件使能，地址码所指定的输出端有信号（为0）输出，其它所有输出端均无信号（全为1）输出。

当S1＝0，2S＋3S＝X时，或 S1＝X，2S＋3S＝1时，译码器被禁止，所有输出同时为1。

(a) (b)图1 3－8线译码器74LS138逻辑图及引脚排列表1二进制译码器实际上也是负脉冲输出的脉冲分配器。

若利用使能端中的一个输入端输入数据信息，器件就成为一个数据分配器(又称多路分配器)，如图2所示。

若在S 1输入端输入数据信息，2S ＝3S ＝0，地址码所对应的输出是S 1数据信息的反码；若从2S 端输入数据信息，令S 1＝1、3S ＝0，地址码所对应的输出就是2S 端数据信息的原码。

若数据信息是时钟脉冲，则数据分配器便成为时钟脉冲分配器。

根据输入地址的不同组合译出唯一地址，故可用作地址译码器。

接成多路分配器，可将一个信号源的数据信息传输到不同的地点。

二进制译码器还能方便地实现逻辑函数，如图3所示，实现的逻辑函数是 Z ＝C B A C B A C B A ++＋ABC图6－2 作数据分配器 图6－3 实现逻辑函数利用使能端能方便地将两个 3/8译码器组合成一个4/16译码器，如图4所示。

实验三译码器和编码器一实验目的1.掌握译码器、编码器的工作原理和特点。

2.熟悉常用译码器、编码器的逻辑功能和它们的典型应用。

二、实验原理和电路按照逻辑功能的不同特点，常把数字电路分两大类：一类叫做组合逻辑电路，另一类称为时序逻辑电路。

组合逻辑电路在任何时刻其输出的稳态值，仅决定于该时刻各个输入信号取值组合的电路。

在这种电路中，输入信号作用以前电路所处的状态对输出信号无影响。

通常，组合逻辑电路由门电路组成。

组合逻辑电路的分析方法：根据逻辑图进行二步工作：a.根据逻辑图，逐级写出函数表达式。

b.进行化简：用公式法、图形法或真值表进行化简、归纳。

组合逻辑电路的设计方法：就是从给定逻辑要求出发，求出逻辑图。

一般分四步进行。

a.分析要求；将问题分析清楚，理清哪些是输入变量，哪些是输出函数。

b.列真值表。

c.进行化简：变量比较少时，用图形法。

变量多时，可用公式化简。

d.画逻辑图：按函数要求画逻辑图。

进行前四步工作，设计已基本完成，但还需选择元件——集成电路，进行实验论证。

值得注意的是，这些步骤并不是固定不变的程序，实际设计时，应根据具体情况和问题难易程度进行取舍。

1.译码器译码器是组合电路的一部分，所谓译码，就是把代码的特定含义“翻译”出来的过程，而实现译码操作的电路称为译码器。

译码器分成三类：a.二进制译码器：如中规模2—4线译码器74LS139。

，3—8线译码器74LS138等。

b.二—十进制译码器：实现各种代码之间的转换，如BCD码—十进制译码器74LS145等。

c.显示译码器：用来驱动各种数字显示器，如共阴数码管译码驱动74LS48，（74LS248），共阳数码管译码驱动74LS47（74LS247）等。

2.编码器编码器也是组合电路的一部分。

编码器就是实现编码操作的电路，编码实际上是译码相反的过程。

按照被编码信号的不同特点和要求，编码器也分成三类：a.二进制编码器：如用门电路构成的4—2线，8—3线编码器等。
