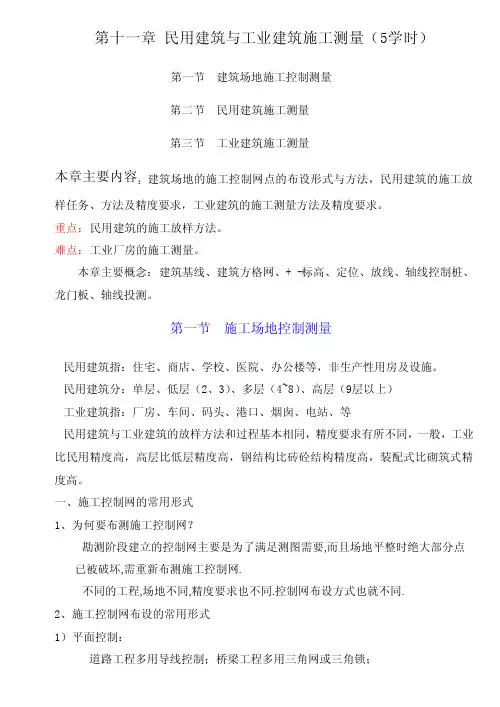

第十一章 民用建筑与工业建筑施工测量（5学时） 第一节 建筑场地施工控制测量第二节 民用建筑施工测量第三节 工业建筑施工测量本章主要内容：建筑场地的施工控制网点的布设形式与方法，民用建筑的施工放样任务、方法及精度要求，工业建筑的施工测量方法及精度要求。
重点：民用建筑的施工放样方法。
难点：工业厂房的施工测量。

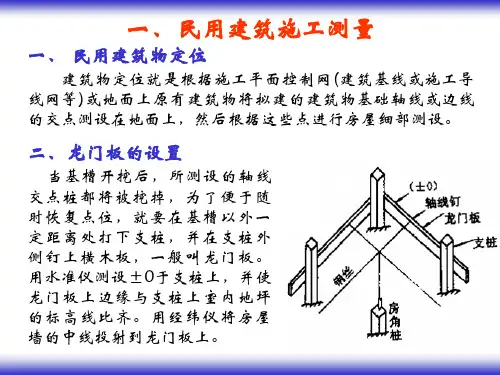

本章主要概念：建筑基线、建筑方格网、+ -标高、定位、放线、轴线控制桩、龙门板、轴线投测。
第一节 施工场地控制测量民用建筑指：住宅、商店、学校、医院、办公楼等，非生产性用房及设施。
民用建筑分：单层、低层（2、3）、多层（4~8）、高层（9层以上）工业建筑指：厂房、车间、码头、港口、烟囱、电站、等民用建筑与工业建筑的放样方法和过程基本相同，精度要求有所不同，一般，工业比民用精度高，高层比低层精度高，钢结构比砖砼结构精度高，装配式比砌筑式精度高。
一、施工控制网的常用形式1、为何要布测施工控制网？勘测阶段建立的控制网主要是为了满足测图需要,而且场地平整时绝大部分点已被破坏,需重新布测施工控制网.不同的工程,场地不同,精度要求也不同.控制网布设方式也就不同.2、施工控制网布设的常用形式1）平面控制：道路工程多用导线控制；桥梁工程多用三角网或三角锁；工民建过去多用建筑方格网或建筑基线，目前多用全站仪导线。
2）高程控制：多用水准测量，首级用三等或四等水准。
二、工民建施工场地平面控制建筑基线 适用于面积不大，建筑物较少且形状简单的建筑场地。
布置形式有：十字形、一字形、T字形、L形建筑方格网 适用于建筑面积较大，建筑物轴线多且复杂的施工场地。
形式有：正方形、矩形两种。
全站仪导线：适用于大多数工程，如道路、管线工程、工民用建筑工程。
特别是当钢尺无法量距时或距离较长时。
1、建筑基线的测设1）布设要求：根据建筑物平面布置选择基线形式。
基线尽量位于场地中心，并与主要建筑物轴线平行。
基点不少于三个。
基线点互相通视，并易于保存。

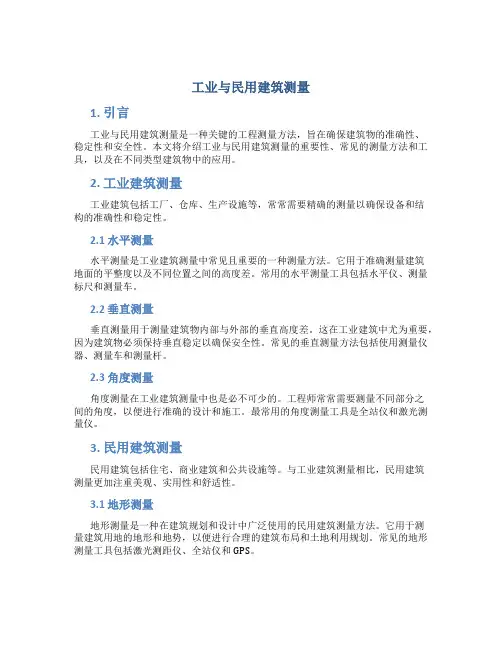

工业与民用建筑测量1. 引言工业与民用建筑测量是一种关键的工程测量方法，旨在确保建筑物的准确性、稳定性和安全性。
本文将介绍工业与民用建筑测量的重要性、常见的测量方法和工具，以及在不同类型建筑物中的应用。
2. 工业建筑测量工业建筑包括工厂、仓库、生产设施等，常常需要精确的测量以确保设备和结构的准确性和稳定性。
2.1 水平测量水平测量是工业建筑测量中常见且重要的一种测量方法。
它用于准确测量建筑地面的平整度以及不同位置之间的高度差。
常用的水平测量工具包括水平仪、测量标尺和测量车。
2.2 垂直测量垂直测量用于测量建筑物内部与外部的垂直高度差。
这在工业建筑中尤为重要，因为建筑物必须保持垂直稳定以确保安全性。
常见的垂直测量方法包括使用测量仪器、测量车和测量杆。
2.3 角度测量角度测量在工业建筑测量中也是必不可少的。
工程师常常需要测量不同部分之间的角度，以便进行准确的设计和施工。
最常用的角度测量工具是全站仪和激光测量仪。
3. 民用建筑测量民用建筑包括住宅、商业建筑和公共设施等。
与工业建筑测量相比，民用建筑测量更加注重美观、实用性和舒适性。
3.1 地形测量地形测量是一种在建筑规划和设计中广泛使用的民用建筑测量方法。
它用于测量建筑用地的地形和地势，以便进行合理的建筑布局和土地利用规划。
常见的地形测量工具包括激光测距仪、全站仪和GPS。
3.2 建筑布局在民用建筑中，建筑布局是一个重要的环节。
它涉及到测量和确定建筑物在地面上的位置和方向。
测量师通常使用全站仪、测量车和测量杆等工具来进行建筑布局。
3.3 室内测量室内测量是民用建筑设计和装修中常见的一种测量方法。
它用于测量建筑物内部的空间尺寸和布局，以便进行合理的室内设计和家具布置。
常用的室内测量工具包括测量卷尺、激光测距仪和角度测量仪。
4. 工业与民用建筑测量应用实例4.1 工业建筑实例在工业建筑中，测量的目的是确保设备和结构的准确性和稳定性。
例如，在一个工厂的建设中，工程师需要测量和确定不同机器设备的位置和方向，以便进行有效的生产布局和工作流程。

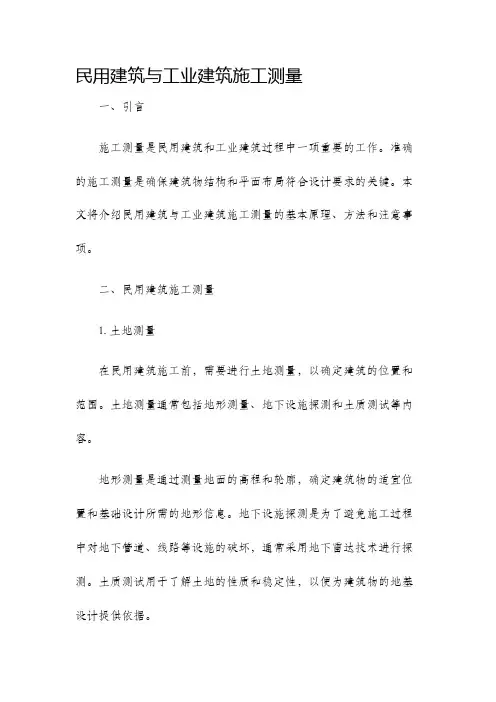

民用建筑与工业建筑施工测量一、引言施工测量是民用建筑和工业建筑过程中一项重要的工作。
准确的施工测量是确保建筑物结构和平面布局符合设计要求的关键。
本文将介绍民用建筑与工业建筑施工测量的基本原理、方法和注意事项。
二、民用建筑施工测量1. 土地测量在民用建筑施工前，需要进行土地测量，以确定建筑的位置和范围。
土地测量通常包括地形测量、地下设施探测和土质测试等内容。
地形测量是通过测量地面的高程和轮廓，确定建筑物的适宜位置和基础设计所需的地形信息。
地下设施探测是为了避免施工过程中对地下管道、线路等设施的破坏，通常采用地下雷达技术进行探测。
土质测试用于了解土地的性质和稳定性，以便为建筑物的地基设计提供依据。
2. 基础测量基础测量是施工测量中的重要环节，通常包括测量建筑物地基、建筑物相对于地面的高度和建筑物的位置。
基础测量要求准确度较高，常采用全站仪、水准仪等测量仪器进行测量。
在基础测量过程中，需要测量地基的平整度和地基的高程。
地基的平整度直接影响建筑物的稳定性，地基的高程确定了建筑物相对于地面的高度。
此外，还需要测量建筑物的位置，以保证建筑物与周围环境的协调和建筑物的安全。
3. 结构测量在民用建筑施工过程中，还需要进行结构测量，以确保建筑物的结构符合设计要求。
结构测量包括测量建筑物各个构件的尺寸、角度和形状等内容。
结构测量一般采用全站仪、激光测距仪等测量仪器进行测量。
通过测量建筑物各个构件的尺寸和角度，可以验证建筑物结构的准确性和稳定性。
同时，还需要测量建筑物的形状，以确保建筑物的美观和空间利用效率。
三、工业建筑施工测量1. 地质测量在工业建筑施工前，需要进行地质测量，以了解建筑物所处地区的地质情况。
地质测量通常包括地质勘探和地质灾害评估等内容。
地质勘探是通过采集地质样本和进行地球物理测量等方式，了解地层结构、地质构造和地下水等情况。
地质灾害评估是评估建筑物所处地区的地质灾害风险，以制定相应的防灾措施。
2. 基础与结构测量工业建筑施工中的基础与结构测量与民用建筑类似，需要测量建筑物的地基、高度、位置和结构等要素。

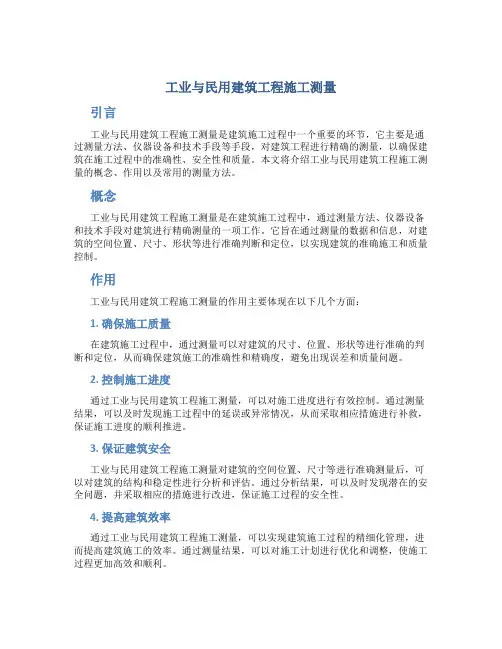

工业与民用建筑工程施工测量引言工业与民用建筑工程施工测量是建筑施工过程中一个重要的环节，它主要是通过测量方法、仪器设备和技术手段等手段，对建筑工程进行精确的测量，以确保建筑在施工过程中的准确性、安全性和质量。
本文将介绍工业与民用建筑工程施工测量的概念、作用以及常用的测量方法。
概念工业与民用建筑工程施工测量是在建筑施工过程中，通过测量方法、仪器设备和技术手段对建筑进行精确测量的一项工作。
它旨在通过测量的数据和信息，对建筑的空间位置、尺寸、形状等进行准确判断和定位，以实现建筑的准确施工和质量控制。
作用工业与民用建筑工程施工测量的作用主要体现在以下几个方面：1. 确保施工质量在建筑施工过程中，通过测量可以对建筑的尺寸、位置、形状等进行准确的判断和定位，从而确保建筑施工的准确性和精确度，避免出现误差和质量问题。
2. 控制施工进度通过工业与民用建筑工程施工测量，可以对施工进度进行有效控制。
通过测量结果，可以及时发现施工过程中的延误或异常情况，从而采取相应措施进行补救，保证施工进度的顺利推进。
3. 保证建筑安全工业与民用建筑工程施工测量对建筑的空间位置、尺寸等进行准确测量后，可以对建筑的结构和稳定性进行分析和评估。
通过分析结果，可以及时发现潜在的安全问题，并采取相应的措施进行改进，保证施工过程的安全性。
4. 提高建筑效率通过工业与民用建筑工程施工测量，可以实现建筑施工过程的精细化管理，进而提高建筑施工的效率。
通过测量结果，可以对施工计划进行优化和调整，使施工过程更加高效和顺利。
常用的测量方法1. 全站仪测量法全站仪是一种全自动的高精度测量仪器，在工业与民用建筑工程施工测量中被广泛使用。
全站仪可以同时完成方位角、高度和坡度的测量，具有高精度和高效率的特点。
2. 增距杆测量法增距杆测量法通过增距杆和反射棱镜进行测量，主要用于建筑物的高度和距离的测量。
增距杆测量法操作简单，测量结果准确可靠。
3. 钢卷尺测量法钢卷尺是一种常用的测量工具，在建筑施工过程中广泛使用。
安徽建筑工学院宿舍楼群监测方案一，工程概况安徽建筑工业学院位于经济开发区，四月温度在20℃、多雨。
学院南北两个校区占地1257亩。
学院设有土木工程学院、建筑与规划学院、环境与能源工程学院、管理工程系、电子与信息工程学院、材料与化学工程学院、艺术学院、机械与电气工程学院、数理系、外语系、法律与政治系、体育教学部、现代教育技术中心、继续教育学院等14个教学单位，有土木工程、勘察技术与工程、安全工程、测绘工程、建筑学、城市规划、园林、景观学。
学校学生宿舍总计20栋，每栋楼六层高，是本次测量主要楼群二，编制依据1.《工程测量规范》( GB50026-2007 )。
2.《建筑工程施工测量规范》( DBJ01-21-95 )3．中华人民共和国国家标准，《国家一、二等水准测量规范》，GB/T12897-20064. 中华人民共和国国家标准，《精密工程测量规范》，GB/T 15314-95;5. 施工图纸三，测量步骤及仪器设备一，仪器设备二，测量内容及步骤⒈准备工作(1)熟悉设计图纸①总平面图，是施工测量的总体依据，建筑物就是根据总平面图上所给的尺寸关系进行定位的。
②建筑平面图，给出建筑物各定位轴线间的尺寸关系及室内地坪标高等。
③基础平面图，给出基础轴线间的尺寸关系和编号。
④基础详图（即基础大样图），给出基础设计宽度、形式、设计标高及基础边线与轴线的尺寸关系，是基础施工的依据。
⑤立面图和剖面图，给出基础、地坪、门窗、楼板、屋架和屋面等设计高程，是高程测设的主要依据(2)现场踏勘目的是为了解施工现场周围地物以及测量控制点的分布情况，并对测量控制点的点位进行检核，以取得正确的起始数据。
(3)拟定放样方案，绘制放样略图根据总平面图给定的建筑物位置以及现场控制情况，拟定放样方案、绘制放样略图。
在略图上标出建筑物轴线间的主要尺寸以及有关的放样数据，供现场放样时使用。
2、场区控制网测设1，平面控制网测设对勘测所交建筑物五大角点外皮桩进行复核，在符合点位限差要求后，依据平面控制网布设原则，用PANTAX全站仪，采用直角坐标法布设建筑物平面控制网各点位，然后对控制网进行复核，满足规范要求后即作为场区首级控制网。
控制桩用1m长φ25钢筋制作，端部切平，锯出十字丝，以十字丝交点作为轴线控制点，并进行妥善保护。
把桩点周围土挖开直径50cm，深40cm，用素混凝土灌实，混凝土表面与桩顶基本相平或略高于桩顶，上部用红砖砌三皮，上盖盖板2，高程控制网测设高程控制点布设原则；为了保证施工中高程能够及时向上传递以及高程传递的正确性，并且要保证传递的高程符合安装精度的要求，需在建筑物内设置固定标识点，在不影响施工的情况下，将点设立在安全、可靠，易保存、便于引测的部位。
所布设的点必须均匀，不能过于集高程控制点的设置方法；根据甲方指定的水准点，在工地东北角围墙外十字路口中有一钢钉，用此点向现场附近较永久的建筑物上引测，用红色油漆作“▼”标记，作为本工程的高程依据。
为提高精度，在引测过程中必须使用前后视等长的原则。
在施工过程中，必须经常进行现场高程点的复测工作，确保引测的高程点正确无误，并在现场布设4-5个同等高程的标高点作为地下地上高程的依据，并在距离本工程一定位置的地方埋设至少3个水准基准点组成高程点组。
3，测量内容建筑物的定位测量；①利用现有建筑物定位。
在设计图上量出施工建筑物与现有建筑物之间的各种关系。
②根据建筑方格网或建筑基线进行定位，尽量采用直角坐标法，如地形条件不允许时，采用极坐标法。
③根据测量控制点定位，主要采用极坐标法平面控制测量；首层底板放线：首先校测控制桩无误后，在控制桩架经纬仪，精密对中后，以盘左盘右取中法，把控制点投测到首层板面上，并进行闭合校核，闭合差符合测角中误差±10″，边长相对中误差1/10000范围内校核无误后，进行细部点投测，弹出墙边线、50cm控制线、门窗洞口位置线，经自检、互检，报监理工程师验线合格后，依据轴线控制网图和施工分区图做控制桩点，作为竖向控制基点。
控制桩点做法，用冲击钻把桩点钻出，然后把钢筋埋入，并用钢锯条锯出十字划在钢筋上作出标记轴线控制：本工程属于超高层建筑，结构垂直度要求非常严格，四周测量场地比较狭小。
根据场地情况，有场地的方向，可采用外控法，无场地的方向，可采用内控法。
以首层轴线控制网图中基点作竖向投测时，应特别注意三点：①事先严格校正好仪器，投测时，严格定平度盘水准管；②以首层轴线为准作后视；③取盘左、盘右向上投测的平均位置。
从首层顶板上开始按留洞平面图所示位置,每栋塔楼的每层顶板留出4个200×200的方洞，分别编号为Z1、Z2、Z3、Z4，作为用激光垂准仪向上传递各层轴线的依据。
留设此施工洞时，位置必须正确，测量人员在每层浇混凝土前应对各洞定位进行校核。
在首层控制点上支设激光垂准仪，在预留孔上放置光点接受盘，把光点用钢尺返测到混凝土楼面上，并用红铅笔作好控制点。
将经纬仪支在该点上，然后在该轴线另一端控制点支设激光垂准仪，用经纬仪视该处光斑即可确定该控制轴线。
其余控制轴线以此方法测出。
每层每段的控制轴线均应进行闭合校正，后根据控制轴线放出其余细部轴线。
用线坠校核上下层控制线间的误差，用钢卷尺闭合校核轴线控制线间的距离，用激光经纬仪投测轴线是否偏移，故在首层顶板上就把各控制轴线引测到较远的马路上，然后每隔6层用经纬仪加弯管目镜串中法向楼层投测相应轴线作为闭合，保证高层竖向轴线正确。
然后按各层施工图的位置放出各墙体50cm控制线、门洞口线。
内控法与外控法共同操作，相互校核，保证层层有校核。
当塔楼施工到一定高度时，外控制和远方轴线标志不太好利用，此时必须以内控制为主要依据。
外控制、轴线标志和内控制之间保持一致，控制点之间的距离误差要求达到±2mm，测角中误差±5″。
高程控制；利用附合测法校测靠建筑物最近的两个标高控制点，向基坑边引测三个控制点，三点闭和差≤3mm，随着挖土深度的不断进行，以现场的±0.000高程点作为基准点，用5m塔尺逐段向下传递，作为机械挖土深度的控制依据。
在每一步复测前，要对引测的三个控制点进行复测，防止其因周围环境和人为影响造成错误。
为了保证±0.000以下高程点的准确性，在机械挖土到距设计槽底300mm深处时，采用直接悬挂50m的大钢尺引测一道距坑底1.0m的标高点，在间距5m水平木桩上标识，作为基坑高程施工依据。
采用悬吊钢尺法时必须使钢尺尺身铅直而施加拉力。
打垫层混凝土之前，从基坑边控制点向基底四边采用吊钢尺法引测标准标高点，四点闭和差为3mm。
从四角桩向坑底引测间距5m*5m的垫层标高控制桩，所示标高高出垫层50cm。
基础底板钢筋绑扎完毕后，将底板标高50控制线从基坑四边标高点引测到竖向钢筋上，用红漆标识，并依据基坑边标高点进行复测，误差控制在±3mm。
墙体钢筋绑扎完毕后，在每个开间大角的竖向墙柱主筋上测设标高控制点（50cm控制线），用红油漆标识，以此控制门窗洞口和顶板高度以及浇筑砼的高度控制线。
墙体模板拆除后，及时将建筑50cm线放出，以此控制门洞口及顶板的高度。
5.2 ±0.000以上施工测量控制变形观测；基准点是变形观测的起始数据基本点，要求埋设于车辆行人少，通行方便，宜保护之处。
根据现场条件，初步拟在离场区20－30m处埋设2个基准点。
根据本工程沉降观测点和规范要求，变形等级定为二等，采用二等水准精度施测，观测周期视工程进度而定。
观测点布置：在支护结构的坡顶泛水面每隔10－15m设置一个观测点，设点采用牢固、隐蔽、不易碰压的器具埋设永久性标志精度要求；量距精度；建筑物定位放线的相对中误差（M定）为：M定=1/16000-1/12000对控制网的相对中误差（M控）和放线的相对中误差（M放）为：M控=M放=1/10000-1/2000。
相对的测角精度分别为±120和±10。
基础验线的允许偏差长度L<30m 允许偏差±5mm30m<L<60m 允许偏差±10mm60m<L<90m 允许偏差±15mm90m<L<60m 允许偏差±120mm四，观测成果计算变形观测使用精密水准仪配合水准尺进行，操作按国家二等水准测量技术要求。
边坡监测使用J2级以上经纬仪和一级测距仪配合钢板尺进行。
进行观测时要首先对基准点进行检测，观测点要与基准点闭合，路线不能闭合时必须进行往返测量。
每次观测结束后，应认真检查全部外业观测记录，经严密平差法进行平差计算和处理之后，计算各观测点的位移量，并填写成果表，计算一个观测周期内的位移量，并及时通知有关人员进行分析，做出预报。
作业时做到固定观测人员，固定观测仪器、标尺、固定观测路线和观测方法。
作业前仪器露天放置30分钟以上，观测时避免外界干扰。
最终成果和技术报告：全部观测工作完成之后，认真检查全部观测成果，并结合开挖、地质、气象等外界相关因素分析成果，绘制各种图表，按要求编写正式监测技术总结报告书，提交全部技术资料和报告。
五，注意事项1.测量放样的所有置镜点、后视点必须是控制网的桩点。
如果通视条件不好需要临时转点,在原控制网桩点设站时要用全站仪测出应用边的边长,与理论边长比较,确认置镜点、后视点是控制网的桩点。
2.必须保证足够的精度，并采用适当的方法消除系统误差。
3.所有定位放样测量必须有可靠的校核方法。
4．找出主要轴线和主要点的设计位置。
5．结合现场条件、控制点的选择。
