2021年杠杆作图、滑轮组计算

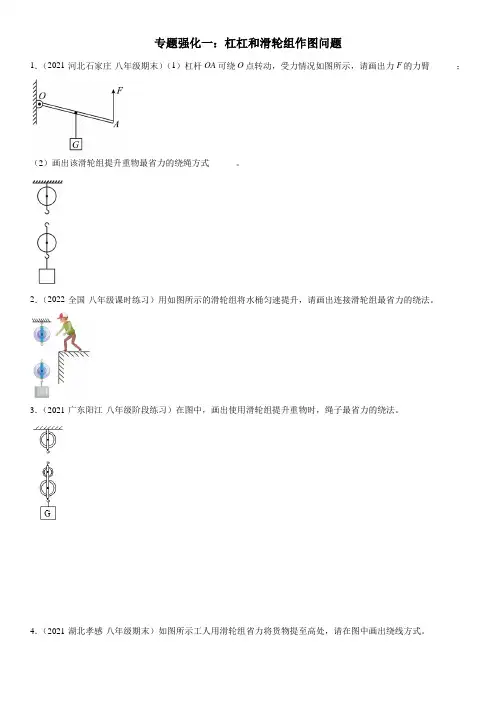

作图题11 滑轮组作图一．作图技巧滑轮组绕线作图（1）绳子段数n 的计算方法：①距离关系确定:n ＝Sh(S 为绳端移动距离，h 为重物移动距离）；②力关系确定：F Gn 总. （2）找“起点”：根据“奇动偶定"的原则确定绳子的起点位置，即若n 为偶数，绳子从定滑轮绕起，若n 为奇数，绳子从动滑轮绕起。

二．真题精练1.(2020年西藏中考真题）如图所示，一物体静止在斜面上，图中已经画出了支持力的示意图，请画出物体受到的重力与摩擦力的示意图.【答案】 解：如图所示：【考点】重力示意图，摩擦力的示意图【解析】【解答】重力的方向始终是竖直向下的,物体受到的静摩擦力的方向与物体运动趋势的方向相反,如下图所示：【分析】物体受到的重力竖直向下;物体受到的摩擦力和物体相对运动方向相反.2.（2020年南京中考真题）如图（a)所示，空缆车随缆绳做匀速直线运动，在图（b）中画出缆车的轿厢（以方框表示）受力示意图（不计空气阻力)。

【答案】解：如图所示：【考点】弹力，重力及其大小的计算【解析】【解答】空缆车随缆绳做匀速直线运动，则轿厢也是做匀速直线运动,受力平衡，受到竖直向下的重力G和竖直向上的拉力F的作用，这两个力大小相同，作用点在轿厢的中心,示意图如图所示：【分析】作重力的示意图，力的作用点在物体几何中心上,方向竖直向下，重力用字母G表示，作绳子拉力的示意图，力的作用点在接触点上，方向指向绳子收缩的方向,用字母F表示。

3。

（2020年连云港中考真题）如图所示,物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图。

【答案】解:如图所示;【考点】力的三要素及力的示意图，重力示意图【解析】【解答】物体A放在B上,在水平拉力F作用下一起向右做匀速直线运动，物体A处于平衡状态,A受到重力和支持力,从物体A的重心沿竖直向下和竖直向上分别画出重力和支持力的示意图,如图所示：【分析】物体受到的重力竖直向下,支持力和支撑面垂直.4。

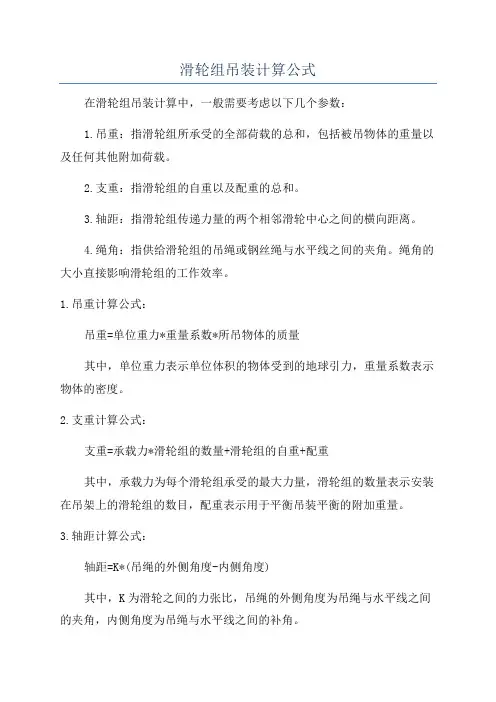

滑轮组吊装计算公式
在滑轮组吊装计算中，一般需要考虑以下几个参数：
1.吊重：指滑轮组所承受的全部荷载的总和，包括被吊物体的重量以及任何其他附加荷载。

2.支重：指滑轮组的自重以及配重的总和。

3.轴距：指滑轮组传递力量的两个相邻滑轮中心之间的横向距离。

4.绳角：指供给滑轮组的吊绳或钢丝绳与水平线之间的夹角。

绳角的大小直接影响滑轮组的工作效率。

1.吊重计算公式：
吊重=单位重力*重量系数*所吊物体的质量
其中，单位重力表示单位体积的物体受到的地球引力，重量系数表示物体的密度。

2.支重计算公式：
支重=承载力*滑轮组的数量+滑轮组的自重+配重
其中，承载力为每个滑轮组承受的最大力量，滑轮组的数量表示安装在吊架上的滑轮组的数目，配重表示用于平衡吊装平衡的附加重量。

3.轴距计算公式：
轴距=K*(吊绳的外侧角度-内侧角度)
其中，K为滑轮之间的力张比，吊绳的外侧角度为吊绳与水平线之间的夹角，内侧角度为吊绳与水平线之间的补角。

4.绳角计算公式：
绳角 = arctan((吊绳张力 * cos(外侧角)) / (吊绳张力 - 地心引力))
其中，吊绳张力表示吊绳所受的张力大小，外侧角表示吊绳与水平线之间的夹角，地心引力表示物体在地球上所受的引力。

2021年中考物理计算专题突破专题3 杠杆、滑轮组类计算1．为深入探究平衡木的平衡，小萍设计了如图所示的装置。

轻质杠杆AOB可绕支点O无摩擦转动，且AB＝3m，OA＝1m。

在杠杆A端用不可伸长的细线悬挂正方体M，重力为400N，边长为20cm。

当重为500N的小萍静止站立在OB之间某处时，杠杆处于水平平衡状态。

求：（1）正方体M的密度；（2）如图所示，小萍站立在距离B端1.5m处时，正方体M对水平地面的压强。

2．美丽乡村建设中，工人用起吊装置提升建筑材料，如图，若电动机输出功率900W，某次把质量为100kg 的材料匀速提上楼，用时20s，材料上升速度为0.75m/s，电动机输出功率恒定不变，不计绳重和摩擦，求此过程中：（g＝10N/kg）（1）材料上升的高度是多少？（2）电动机对绳子的拉力多大？（3）该装置的机械效率多大？（留一位小数）3．如图甲是用滑轮组匀速提升物体的示意图，卷扬机对绳子竖直向下的拉力F与卷扬机拉动绳子的速度v 的关系如图乙所示。

当使用这个装置提升重为850N的物体A时，卷扬机拉动绳子的速度为0.2m/s，不计绳重及摩擦，卷扬机的拉动绳子的功率保持不变。

（1）求提升物体A时卷扬机对绳子的拉力F A；（2）求动滑轮受到的重力G动；（3）若用该装置提升另一物体B时，卷扬机拉动绳子的速度为0.5m/s，求此时滑轮组的机械效率η。

（计算结果保留数）4．如图所示重120N的物体沿着长2m、高0.5m的斜面从顶端匀速下滑到底端，物体受到斜面对它的摩擦力为30N，求：（1）物体从顶端下滑到底端，重力所做的功；（2）若用沿斜面向上的拉力F将物体从斜面底端匀速拉到斜面的顶端，拉力F所做的功；（3）本次拉力F利用斜面做功时，斜面的机械效率。

5．使用如图所示的机械装置，某人从井里提升78kg 的重物，在10s内沿水平地面向右匀速行走了8m，该人拉绳子的力是400N（绳重与摩擦忽略不计，g＝10N/kg）。

杠杆及滑轮组计算的两种常规题型汇总：一．题型1 杠杆的计算（按照难易程度分为10小题）方法论：应注意复杂计算题型中受力分析与杠杆平衡公式的联合计算1.长1m的杠杆水平放置，支点离左0.8m，左端挂20N重的物体.现要使杠杆在水平位置平衡，应在右端挂多重的物体？2.身高几乎相同的兄弟二人，用1.5m的扁担抬一桶水，水桶挂在距离哥哥肩膀0.5m处的扁担上，桶和水共重300N，问兄弟二人各负担多大的力？（不记扁担重）3..如图，OA：OB为2：5，已知F＝200N，那么物体受到的重力为多少N？物体的质量为多少kg？若物体是一个边长为5dm的实心正方体，则物体的密度是多少？（g＝10N/kg）4.一位体重为510N的同学在做俯卧撑，如图所示，A点为其重心。

(1)请计算地面对他的双手的作用力；(2)若他在1min内做了30个俯卧撑，每次肩部上升的距离均为0.4m，则他的功率至少为多少？5.俯卧撑是一项常见的健身热身项目．如图是冬奥会运动员做俯卧撑热身时的示意图，他的身体可视为杠杆，O点为支点．A点为重心,重力为400N．(1)在图中画出重力的力臂L1和地面对手支持力的力臂L2并分别注明.(2)若L1=1m，L2=1.8m，每个手掌的面积约为1.5×10-2m2，求双手对地面的压强．6.如图所示，轻质杠杆可绕O点转动，将边长为10cm，质量为6kg的正方体合金块，用细绳挂在杠杆左端A处。

在杠杆右端B处施加一个大小为15N的拉力F B，此时杠杆在水平位置平衡，已知OA＝30cm，OB＝20cm，求：（g取10N/kg）（1）细绳对A点的拉力F A；（2）合金块对水平地面的压强。

7.如图所示，水平地面上有一重900N的物体，现用细绳将其挂在轻质杠杆的A端，在杠杆的B端竖直向下用力拉杠杆，杠杆在水平位置平衡，已知拉力F1=200N，AO∶OB=1∶3，物体的底面积为0.2m2。

求：(1)细绳对杠杆的拉力F2；(2)剪断细绳后，物体对地面的压力和压强。

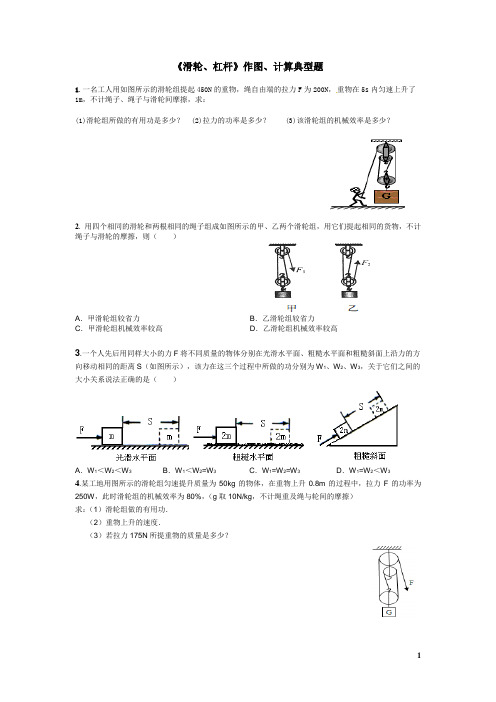

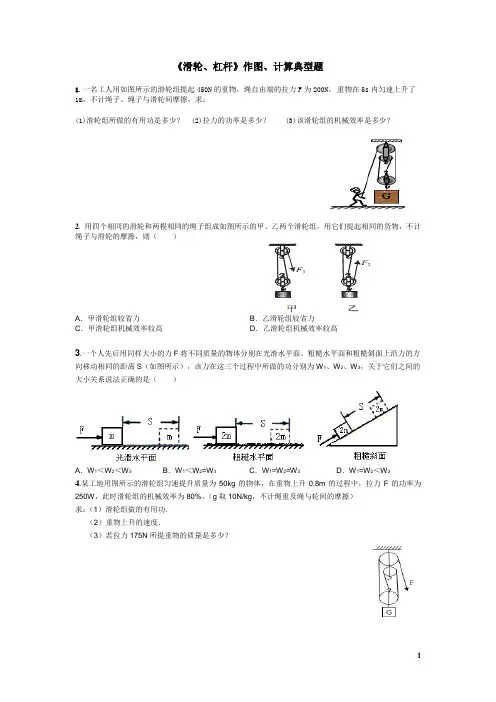

《滑轮、杠杆》作图、计算典型题1.一名工人用如图所示的滑轮组提起450N的重物，绳自由端的拉力F为200N，重物在5s内匀速上升了1m，不计绳子、绳子与滑轮间摩擦，求：(1)滑轮组所做的有用功是多少？ (2)拉力的功率是多少？ (3)该滑轮组的机械效率是多少？2.用四个相同的滑轮和两根相同的绳子组成如图所示的甲、乙两个滑轮组，用它们提起相同的货物，不计绳子与滑轮的摩擦，则（）A．甲滑轮组较省力B．乙滑轮组较省力C．甲滑轮组机械效率较高D．乙滑轮组机械效率较高3.一个人先后用同样大小的力F将不同质量的物体分别在光滑水平面、粗糙水平面和粗糙斜面上沿力的方向移动相同的距离S（如图所示），该力在这三个过程中所做的功分别为W1、W2、W3，关于它们之间的大小关系说法正确的是（）A．W1＜W2＜W3B．W1＜W2=W3C．W1=W2=W3D．W1=W2＜W34.某工地用图所示的滑轮组匀速提升质量为50kg的物体，在重物上升0.8m的过程中，拉力F的功率为250W，此时滑轮组的机械效率为80%，（g取10N/kg，不计绳重及绳与轮间的摩擦）求：（1）滑轮组做的有用功．（2）重物上升的速度．（3）若拉力175N所提重物的质量是多少？5.用如图所示滑轮组在15s 内将重1000N 的物体匀速上升了3m ，人用拉力的F 为400N ，不计绳重和摩擦力．求： （1）动滑轮的重；（2）绳子自由端拉力F 的功率； （3）滑轮组的机械效率；（4）若将重物的重力增加200N 后，用这滑轮组将重物匀速提高相同的高度，该滑轮组的机械效率是多少？（结果百分数保留一位小数）6.一质量为6kg 的石块，沉在装水的容器底部，某同学用一动滑轮将石块从水中匀速提起1m ，但石块没有露出水面，如图所示，已知绳的自由端拉力为25N ．求石块在上升过程中： （1）石块受到的浮力为多少？ （2）绳的自由端拉力做功为多少？（3）动滑轮的机械效率为多少？（ρ石=3×103kg/m 3、g=10N/kg ）7.人们利用如图所示的滑轮组将浸没在河底的实心物体A打捞上来，物体A 的密度为9.0×103Kg/m 3，体积为100dm3．在5000N 的拉力F 作用下，物体A 在2s 内匀速竖直上升2m （物体未露出水面），不计水的阻力，g=10N/Kg ．求： （1）滑轮组做的有用功． （2）拉力F 做功的功率． （3）滑轮组的机械效率．8.画出使杠杆AB 在图所示位置静止时在A 点所用最小力F 的方向及其力臂L.9. 用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法．。

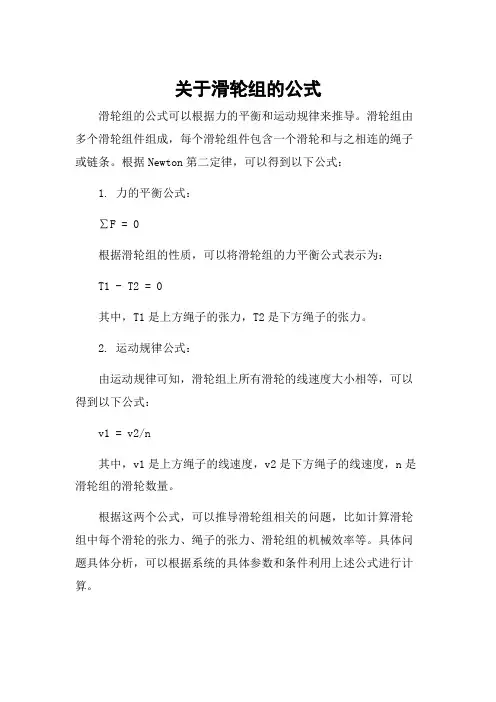

关于滑轮组的公式
滑轮组的公式可以根据力的平衡和运动规律来推导。

滑轮组由多个滑轮组件组成，每个滑轮组件包含一个滑轮和与之相连的绳子或链条。

根据Newton第二定律，可以得到以下公式：
1. 力的平衡公式：
∑F = 0
根据滑轮组的性质，可以将滑轮组的力平衡公式表示为：
T1 - T2 = 0
其中，T1是上方绳子的张力，T2是下方绳子的张力。

2. 运动规律公式：
由运动规律可知，滑轮组上所有滑轮的线速度大小相等，可以得到以下公式：
v1 = v2/n
其中，v1是上方绳子的线速度，v2是下方绳子的线速度，n是滑轮组的滑轮数量。

根据这两个公式，可以推导滑轮组相关的问题，比如计算滑轮组中每个滑轮的张力、绳子的张力、滑轮组的机械效率等。

具体问题具体分析，可以根据系统的具体参数和条件利用上述公式进行计算。

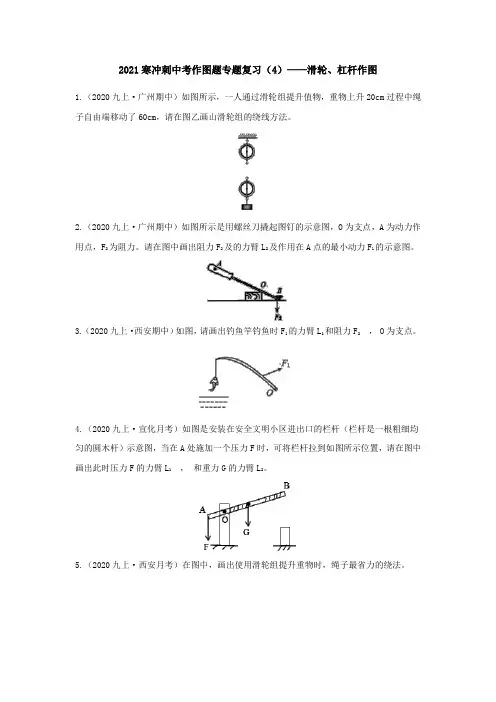

2021寒冲刺中考作图题专题复习（4）——滑轮、杠杆作图1.（2020九上·广州期中）如图所示，一人通过滑轮组提升值物，重物上升20cm过程中绳子自由端移动了60cm，请在图乙画山滑轮组的绕线方法。

2.（2020九上·广州期中）如图所示是用螺丝刀撬起图钉的示意图，O为支点，A为动力作用点，F2为阻力。

请在图中画出阻力F2及的力臂L2及作用在A点的最小动力F1的示意图。

3.（2020九上·西安期中）如图，请画出钓鱼竿钓鱼时F1的力臂L1和阻力F2， O为支点。

4.（2020九上·宣化月考）如图是安装在安全文明小区进出口的栏杆（栏杆是一根粗细均匀的圆木杆）示意图，当在A处施加一个压力F时，可将栏杆拉到如图所示位置，请在图中画出此时压力F的力臂L1，和重力G的力臂L2。

5.（2020九上·西安月考）在图中，画出使用滑轮组提升重物时，绳子最省力的绕法。

6.（2020九上·西安月考）在图中画出杠杆所受拉力的力臂和灯所受重力的示意图。

7.（2020九上·东台月考）画出滑轮组的绕线方式。

8.（2020·本溪）如图甲中是用来压制饺子皮的“神器”，压皮时压杆可视为一个杠杆，图乙是其简化示意图。

图中O为支点，F2为压动杠杆时作用在B点的阻力。

请在乙图中画出：阻力臂l2、作用在A点的最小动力F1及其动力臂l1。

9.（2020·朝阳）图甲是自行车手闸，其中AOC部分可视为杠杆，O为支点，刹车线对A点的拉力为阻力F2，其简化示意图如图乙。

请在乙图中画出：⑴阻力的力臂L2；⑵刹车时，作用在杠杆AOC上的最小动力F1。

10.（2020·遵义）如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。

请在图上画出杠杆OBA的动力臂l和物体M所受重力的示意图。

11.（2020九上·广东开学考）（1）如图所示，要用最小动力F撬动石块。

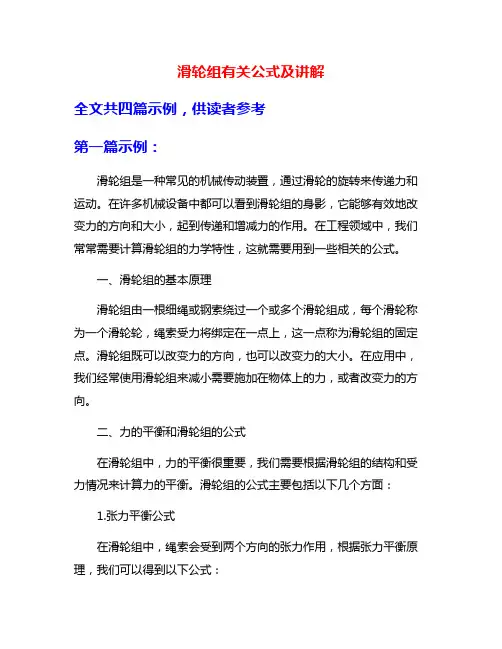

滑轮组有关公式及讲解全文共四篇示例，供读者参考第一篇示例：滑轮组是一种常见的机械传动装置，通过滑轮的旋转来传递力和运动。
