最新不对称三相电路的分析

不对称三相电路的概念和特点
不对称三相电路是指三相电源的相量或相电压不完全相等的情况。

其特点如下：
1. 电压不均衡：不对称三相电路中每个相的电压不相等，可能产生较大的电压偏差，使得电气设备受电影响。

2. 电流不均衡：不对称三相电路中每个相的电流不相等，可能产生较大的电流偏差，使得设备受电流影响。

3. 功率不均衡：不对称三相电路中每个相的功率不相等，可能会导致三相电力系统不平衡，造成各种电能质量问题。

4. 不良影响：不对称三相电路会产生较大的谐波电压和电流，进一步影响电能质量与设备的正常运行。

5. 维护成本：不对称三相电路需要加装设备来平衡电压和电流，增加了维护成本。

6. 性能不佳：不对称三相电路会降低电能传输效率和设备的使用寿命，其电能质量不如对称三相电路。

不对称三相电路的特点及分析三相电力系统是由三相电源、三相负载和三相输电线路三部分组成，只要有一部分不对称就称为不对称三相电路，不对称三相电路中各相电流之间一般不存在幅值相等、相位相差 120的关系，所以不能直接化为单相电路计算，而要作为一般正弦稳态电路分析。

产生不对称的原因很多，例如对称三相电路发生短路、断路等故障时，就成为不对称三相电路。

其次，有的电气设备或仪器正是利用不对称三相电路的某些特性而工作的。

本节主要讨论由对称三相电源向不对称三相负载供电而形成的不对称三相电路的特点。

图 5.11（a ）所示为Y-Y 联接的三相三线制不对称三相电路。

由图5.11（a ）写出节点电压方程为C C B BA A N N CB A Z U Z U Z U U Z Z Z ++=⎪⎭⎫ ⎝⎛++'111可得C B A C C B BAA NN Z Z Z Z U Z U Z U U 111++++='虽然电源是对称的，但由于负载的不对称，一般0≠'NN U ，即N '点和N 点电位不同了。

负载电压与电源电压的相量图如图 5.11（b ）所示，由图可见，N '点和N 点不再重合，工程上称其为中点位移, 这导致负载电压不对称。

当中点位移较大时，会造成负载电压的严重不对称，可能会使负载工作不正常，甚至损坏设备。

另外，由于负载电压相互关联，每一相负载的变动都会对其它相造成影响。

因此工程中常采用三相四线制，在N N '间用一阻抗趋于零的中线联接，0≈N Z 。

则可强使0='NN U 。

这样尽管负载阻抗不对称也能保持负载相电压对称，彼此独立，各相可单独计算。

这就克服了无中线带来的缺点。

因此，在负载不对称的情况下中线的存在是非常重要的。

为了避免因中线断路而造成负载相AU NZ A(a)N 'CUN C U '(b)图5.11不对称三相电路电压严重不对称，要求中线安装牢固，而且在中线上不安装开关、熔断器。

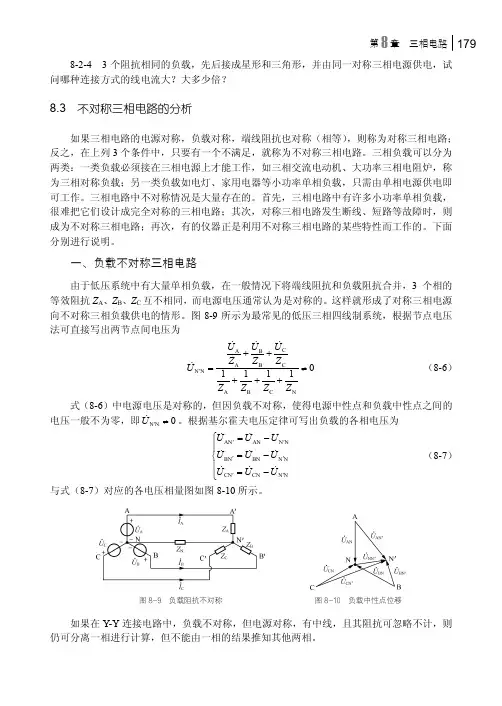

第8章 三相电路 1798-2-4 3个阻抗相同的负载，先后接成星形和三角形，并由同一对称三相电源供电，试问哪种连接方式的线电流大？大多少倍？8.3 不对称三相电路的分析如果三相电路的电源对称，负载对称，端线阻抗也对称（相等），则称为对称三相电路；反之，在上列3个条件中，只要有一个不满足，就称为不对称三相电路。

三相负载可以分为两类：一类负载必须接在三相电源上才能工作，如三相交流电动机、大功率三相电阻炉，称为三相对称负载；另一类负载如电灯、家用电器等小功率单相负载，只需由单相电源供电即可工作。

三相电路中不对称情况是大量存在的。

首先，三相电路中有许多小功率单相负载，很难把它们设计成完全对称的三相电路；其次，对称三相电路发生断线、短路等故障时，则成为不对称三相电路；再次，有的仪器正是利用不对称三相电路的某些特性而工作的。

下面分别进行说明。

一、负载不对称三相电路由于低压系统中有大量单相负载，在一般情况下将端线阻抗和负载阻抗合并，3个相的等效阻抗Z A 、Z B 、Z C 互不相同，而电源电压通常认为是对称的。

这样就形成了对称三相电源向不对称三相负载供电的情形。

图8-9所示为最常见的低压三相四线制系统，根据节点电压法可直接写出两节点间电压为 CA B A B C N N A B C N01111U U U Z Z Z U Z Z Z Z '++=≠+++ （8-6） 式（8-6）中电源电压是对称的，但因负载不对称，使得电源中性点和负载中性点之间的电压一般不为零，即N N0U '≠ 。

根据基尔霍夫电压定律可写出负载的各相电压为 AN AN N N BN BN N N CN CN N NU U U U U U U U U ''''''⎧=-⎪=-⎨⎪=-⎩ （8-7） 与式（8-7）对应的各电压相量图如图8-10所示。

图8-9 负载阻抗不对称 图8-10 负载中性点位移 如果在Y-Y 连接电路中，负载不对称，但电源对称，有中线，且其阻抗可忽略不计，则仍可分离一相进行计算，但不能由一相的结果推知其他两相。

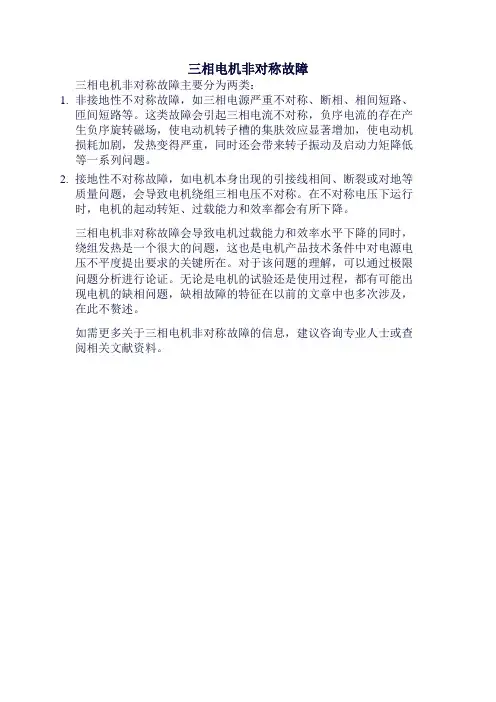

不对称三相电路故障总结《不对称三相电路故障总结：那些让人头疼又好笑的事儿》嘿，各位电工朋友们！今天咱来聊聊不对称三相电路故障这档子事儿。

说起这个，那可真是让人又爱又恨啊！不对称三相电路故障，就像是电路世界里的小怪兽，时不时就蹦出来捣乱一番。

有时候你觉得一切都好好的，正常运转着呢，嘿，它突然就给你来个“惊喜”，让你的设备要么哼哼唧唧，要么直接罢工。

你说这故障吧，有的还挺明显，一眼就瞅出来哪里不对劲了。

比如突然有个电器“噼里啪啦”响起来，或者冒出一阵黑烟，这就跟人脸上长了个大痘痘一样明显，想不注意都难。

这时候你就得赶紧行动起来，像个侦探一样去寻找故障的根源。

但有的故障可就狡猾了，藏得那叫一个深啊！它就偷偷摸摸地在那里捣鬼，让你怎么找都找不到原因。

你这儿测测那儿量量，头都大了一圈，它还是跟你玩捉迷藏。

就好像一个调皮的小孩子，专门跟你对着干。

记得有一次，碰到一个不对称三相电路故障，那真叫一个折腾人啊！我在那找啊找，找了半天都没头绪，感觉自己就像是个没头苍蝇一样乱撞。

最后，还是在师傅的指点下，才发现原来是一根小小的电线出了问题，你说气不气人？就这么个小玩意儿，让我折腾了大半天。

还有一次，修一个不对称三相电路故障，修好之后我满心欢喜，觉得大功告成了。

结果刚一送电，“砰”的一声，又出问题了。

哎呀妈呀，当时我那个心情啊，就像刚爬上山顶又掉下来一样，别提多郁闷了。

不过后来想想，这也是经验啊，吃一堑长一智嘛！其实，面对不对称三相电路故障，咱也别太紧张。

就把它当成是一场挑战，当成是和这些小怪兽的战斗。

只要咱有耐心，有细心，总能打败它们。

而且啊，每次解决一个故障，那成就感真是满满的。

感觉自己就像是个拯救世界的超级英雄！所以啊，各位电工朋友们，遇到不对称三相电路故障别着急，别上火。

深吸一口气，笑一笑，咱慢慢跟它斗。

毕竟，咱们可是专业的，还能怕了这些小怪兽不成？让我们一起勇敢地面对这些挑战，成为不对称三相电路故障的克星！哈哈！。
