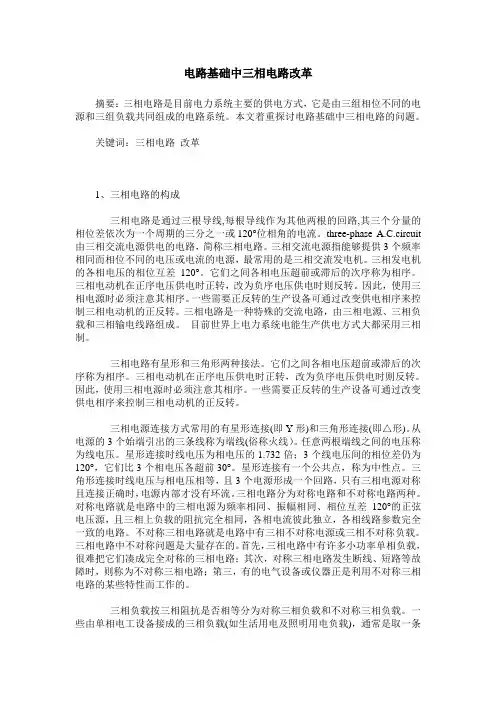

电路基础中三相电路改革摘要：三相电路是目前电力系统主要的供电方式，它是由三组相位不同的电源和三组负载共同组成的电路系统。

本文着重探讨电路基础中三相电路的问题。

关键词：三相电路改革1、三相电路的构成三相电路是通过三根导线,每根导线作为其他两根的回路,其三个分量的相位差依次为一个周期的三分之一或120°位相角的电流。

three-phase A.C.circuit 由三相交流电源供电的电路，简称三相电路。

三相交流电源指能够提供3个频率相同而相位不同的电压或电流的电源，最常用的是三相交流发电机。

三相发电机的各相电压的相位互差120°。

它们之间各相电压超前或滞后的次序称为相序。

三相电动机在正序电压供电时正转，改为负序电压供电时则反转。

因此，使用三相电源时必须注意其相序。

一些需要正反转的生产设备可通过改变供电相序来控制三相电动机的正反转。

三相电路是一种特殊的交流电路，由三相电源、三相负载和三相输电线路组成。

目前世界上电力系统电能生产供电方式大都采用三相制。

三相电路有星形和三角形两种接法。

它们之间各相电压超前或滞后的次序称为相序。

三相电动机在正序电压供电时正转，改为负序电压供电时则反转。

因此，使用三相电源时必须注意其相序。

一些需要正反转的生产设备可通过改变供电相序来控制三相电动机的正反转。

三相电源连接方式常用的有星形连接(即Y形)和三角形连接(即△形)。

从电源的3个始端引出的三条线称为端线(俗称火线）。

任意两根端线之间的电压称为线电压。

星形连接时线电压为相电压的1.732倍；3个线电压间的相位差仍为120°，它们比3个相电压各超前30°。

星形连接有一个公共点，称为中性点。

三角形连接时线电压与相电压相等，且3个电源形成一个回路，只有三相电源对称且连接正确时，电源内部才没有环流。

三相电路分为对称电路和不对称电路两种。

对称电路就是电路中的三相电源为频率相同、振幅相同、相位互差120°的正弦电压源，且三相上负载的阻抗完全相同，各相电流彼此独立，各相线路参数完全一致的电路。

大工19春《电路分析基础》在线作业3
试卷总分:100 得分:0
一、单选题(共6 道试题,共30 分)
1.正弦交流电流的有效值等于其最大值的( )倍。

A.0.577
B.0.707
C.1.414
D.1.732
正确答案:B
2.大写字母Q表示( )。

A.平均功率
B.有功功率
C.无功功率
D.视在功率
正确答案:C
3.星形连接中,L1、L2、L3三条端线和由中性点引出的输电线,这四条线中,哪条线是零线?( )
A.L1
B.L2
C.L3
D.由中性点引出的输电线
正确答案:D
4.将三相电源每相绕组的首末端依次相连,形成闭合回路,首末相连端引出输电线L1、L2、L3对外进行供电,这种连接方式称为( )。

A.串联
B.并联
C.星形连接
D.三角形连接
正确答案:D
5.△-△系统适用于( )。

A.单相电路
B.三相三线制。

三相电路知识点总结
三相电路是三相交流电路的简称,常用于电力系统中。

以下是三相电路的一些知识点总结:
1. 三相电路的基本概念:三相电路是由三种不同频率的正弦波通过电路时产生的电压和电流。

正弦波的频率分别为:1.023×频率,1.023×频率和1.023×频率(以此类推)。

2. 三相电压和三相电流:三相电压和三相电流都是描述三相电路中电压和电流的术语。

三相电压是指在三个不同相位的电压,分别为0°、90°和270°,其数值等于单相电压的3√3倍。

三相电流是指三个方向分别有相等的电流。

3. 三相负荷:三相负荷是指电力系统中在三个方向上同时存在的负载,如三相电线、变压器等。

4. 三相电路的继电保护:三相电路的继电保护包括三相不平衡保护、三相过电压保护等。

5. 三相电路的短路保护:三相电路的短路保护是指利用电流的三相不平衡的特性,通过设置断路装置来保护电路的安全。

6. 三相电路的接地:三相电路的接地是指在电力系统中的三个不同电位点进行接地,以便保护人员安全和防止电击。

7. 三相电路的调压:三相电路的调压是指通过改变电路中的电压或电流来调整电力系统的稳定性和可靠性。

8. 三相电路的自动化控制:三相电路的自动化控制是指利用三相电路的特性,通过控制器来自动化控制电路的状态,以达到不同的
控制需求。

以上是三相电路的一些知识点总结,希望有所帮助。

第五章三相交流电路引言：三相交流电和单相交流电相比具有以下主要优点：1 ．三相电机比单相电机设备利用率高，工作性能优良；2 ．三相电比单相电用途更加广泛；3 ．三相电在传输分配方面更加优越且节省材料。

由于上述原因，所以三相电得到了广泛的应用。

生活中的单相电常常是三相电中的一相。

第一节对称三相交流电源学习目标： 1. 熟悉三相交流电源、三相四线制、三相三线制电路的基本概念2 ．掌握三相交流电源的星形联结和三角形联结的特点重点：三相交流电源的星形联结和三角形联结的特点难点：三相交流电源的三角形联结的特点一、三相电动势图 5-1 图 5-21 ．单相电动势的产生：如图 5-1 所示，在两磁极中间，放一个线圈（绕组）。

让线圈以w 的速度顺时针旋转。

根据右手定则可知，线圈中产生感应电动势，其方向由U 1 ® U 2 。

合理设计磁极形状，使磁通按正弦规律分布，线圈两端便可得到单相交流电动势为2 ．三单相电动势的产生：如图 5-2 所示，若定子中放三个线圈 ( 绕组 ) ：U 1 ® U 2 ，V 1 ® V 2 ，W 1 ® W 2 ，由首端（起始端、相头）指向末端（相尾），三线圈空间位置各差120 o ，转子装有磁极并以w 的速度旋转，则在三个线圈中便产生三个单相电动势。

二、三相对称电源图 5-3 1 ．供给三相电动势的电源称为三相电源，三个最大值相等，角频率相同而初相位互差时的三相电源则称为对称三相电源。

如图 5-3 所示，他们的参考方向是始端为正极性，末端为负极性。

2 ．三相电源的表示式3 ．相量表示式及相量图、波形图，如图 5-4 、 5-5 所示图 5-5图 5-44 ．三相电源的特征：大小相等，频率相同，相位互差120º 。

对称三相电源的三个相电压瞬时值之和为零，即5 ．相序：对称三相电压到达正（负）最大值的先后次序，U → V → W → U 为顺序，U → W → V → U 为逆序。

第六章 三相交流电路§6-1 三相交流电源一、填空题1．三相交流电源是三个大小相等、频率相同而相位互差120°的单相交流电源按一定方式的组合。

2．由三根相线和一根中性线所组成的供电线路，称为三相四线制电网。

三相电动势到达最大值的先后次序称为相序。

3．三相四线制供电系统可输出两种电压供用户选择，即线电压和相电压。

这两种电压的数U 线超前U 相30°。

4．如果对称三相交流电源的U 相电动势e u =E m sin (314t+π6)V ，那么其余两相电动势分别为ev= E m sin (314t-90°)V ，ew =E m sin (314t+150°) V 。

二、判断题1．一个三相四线制供电线路中，若相电压为220 V ，则电路线电压为311 V 。

( × )2．三相负载越接近对称，中线电流就越小。

( √ )3．两根相线之间的电压叫相电压。

( × )4．三相交流电源是由频率、有效值、相位都相同的三个单个交流电源按一定方式组合起来的。

( × )三、选择题 1．某三相对称电源电压为380 V ，则其线电压的最大值为( A )V 。

A ．380 2B ．380 3 c ．380 6 D ．380232．已知在对称三相电压中，V 相电压为u v =220 2 sin(314t+π)V ，则U 相和W 相电压为(B )V 。

A. U u =220 2 sin (314t+π3) u w =220 2 sin (314t-π3) B ．u u =220 2 sin (314t-π3) u w =220 2 sin (314t+π3) C.u u =220 2 sin (314t+2π3) uw=220 2 sin (314t-2π3) 3．三相交流电相序U-V-W-U 属( A )。

A ．正序B ．负序C ．零序4．在如图6-1所示三相四线制电源中，用电压表测量电源线的电压以确定零线，测量结果U 12=380 V ，U 23 =220 V ，则( B )。

第五章 三相电路§5—1 对称三相交流电源一、填空题1．三个电动势的＿＿＿相等，＿＿＿相同，＿＿＿互差120°，就称为对称三相电动势。

2．对称三相正弦量（包括对称三相电动势，对称三相电压、对称三相电流）的瞬时值之和等于＿＿＿。

3．三相电压到达振幅值（或零值）的先后次序称为＿＿＿。

4．三相电压的相序为U-V-W 的称为＿＿＿相序，工程上通用的相序指＿＿＿相序。

5．对称三相电源，设V 相的相电压UV =220 90V ，则U 相电压U U =＿＿＿,W 相电压U W =＿＿＿。

6．对称三相电源，设U 相电压为U U =2202sin314tV,则V 相电压电压为U V =＿＿＿，W 相电压为U W =＿＿＿。

7．三相电路中，对称三相电源一般联结成星形或＿＿＿两种特定的方式。

8．三相四线制供电系统中可以获得两种电压，即＿＿＿和＿＿＿。

9．三相电源端线间的电压叫＿＿＿，电源每相绕组两端的电压称为电源的＿＿＿。

10．在三相电源中，流过端线的电流称为＿＿＿，流过电源每相的电流称为＿＿＿。

11．流过三相发电机每相绕组内的电流叫电源的＿＿＿电流，它的参考方向为自绕组的相尾指向绕组的＿＿＿。

12．对称三相电源为星形联结，端线与中性线之间的电压叫＿＿＿。

13．对称三相电源为星形联结，线电压UUV 与相电压U U 之间的关系表达式为＿＿＿。

14．对称三相电源为三角形联结，线电流I U 与相电流I UV 之间的关系表达式为＿＿＿。

15．有一台三相发电机，其三相绕组接成星形时，测得各线电压均为380V ，则当其改接成三角形时，各线电压的值为＿＿＿。

16．在图5-1中，UU =220∠0°V ，U V =220∠-120°V ，U W =220∠120°V ，则各电压表读数为V 1=＿＿＿，V 2=＿＿＿，V 3=＿＿＿，V 4=＿＿＿。

-UU VU WU -UU VU WU d)图5-117．对称三相电源星形联结，若线电压UV u =3802sin(ωt+ 30)V ，则线电压U VW =＿＿＿，U WU =＿＿＿；相电压U U =＿＿＿，U V =＿＿＿，U W =＿＿＿，UU =＿＿＿，U V =＿＿＿，U W =＿＿＿。
