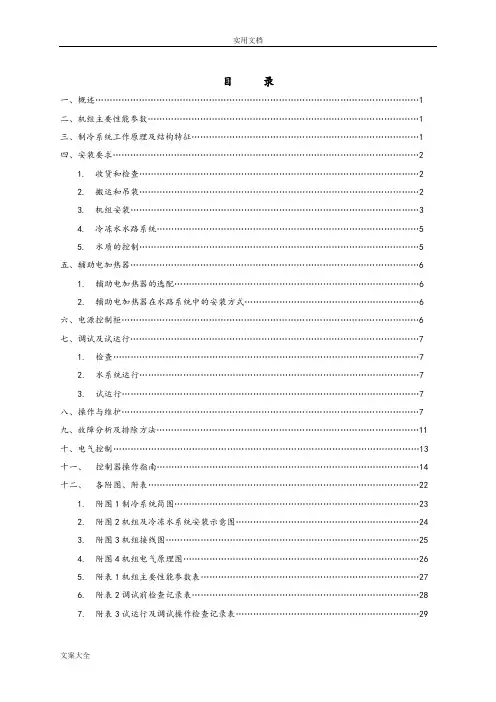

目录一、概述…………………………………………………………………………………………………1二、机组主要性能参数 (1)三、制冷系统工作原理及结构特征 (1)四、安装要求 (2)1.收货和检查 (2)2.搬运和吊装 (2)3.机组安装 (3)4.冷冻水水路系统 (5)5.水质的控制 (5)五、辅助电加热器 (6)1.辅助电加热器的选配 (6)2.辅助电加热器在水路系统中的安装方式 (6)六、电源控制柜 (6)七、调试及试运行 (7)1.检查……………………………………………………………………………………………72.水系统运行 (7)3.试运行 (7)八、操作与维护 (7)九、故障分析及排除方法 (11)十、电气控制 (13)十一、控制器操作指南 (14)十二、各附图、附表 (22)1.附图1制冷系统简图 (23)2.附图2机组及冷冻水系统安装示意图 (24)3.附图3机组接线图 (25)4.附图4机组电气原理图 (26)5.附表1机组主要性能参数表 (27)6.附表2调试前检查记录表 (28)7.附表3试运行及调试操作检查记录表 (29)一、概述风冷螺杆冷（热）水机组LSBDGRF（LSBDGF为单冷系列）是夏天提供冷水，冬天提供热水的制冷设备。
与风柜及组合式空调等末端空气处理机组组成各种大型集中式空调系统。
风冷式设计为用户节省了冷却塔、冷却水泵。
机组不需要专用机房，可安装于屋顶、室外地面等地方。
机组采用高效率、动件少、可靠度高的单螺杆压缩机，运转及维修费用均大大低于其它类型冷水机组。
机组运行由微电脑控制系统进行控制，能自动地按照负荷的大小进行压缩机卸载、加载，并采用容量控制装置，单压缩机机组具有0~40%~70%~100%能量调节功能，双压缩机机组具有0~20%~35%~40%~50%~55%~70%~85%~100%多级能量调节运行功能。
在负荷由小至大变化过程中，机组的输出与负荷均能保持最佳匹配，整个系统可达最高效率，真正达到了最佳节能运行。
多项安全保护功能：电源逆（缺）相保护、电机过载保护、冷冻水防冻结保护、高低压压力保护、排气高温保护、水流开关保护等。
机组可广泛用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、酒家、餐厅、办公大楼、购物商场、影剧院、体育馆、医院及厂房等，也可为工厂生产的工艺过程提供所需的冷（热）水，尤其适用于对噪声和周围环境有较高要求、不允许安装锅炉、不易安装冷却塔等特殊场合。
二、机组主要性能参数（参见附表1）三、制冷系统工作原理及结构特征制冷循环：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，在冷凝器（风冷式换热器）中向环境散热，从而冷凝成饱和或过冷的制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。
经蒸发器的冷媒水被冷却，而被送入空调区域。
（见附图1）热泵循环：通过四通换向阀，使制冷剂流向相反。
经压缩机压缩的高温高压制冷剂蒸汽经四通阀直接排入壳管换热器中向冷媒水放出热量，从而产生制热效果，被冷凝后的制冷剂液体流经膨胀阀节流降压，在风冷式换热器中吸收环境的热量而蒸发，再被吸入压缩机压缩。
格力单螺杆式风冷冷（热）水机组包括单螺杆压缩机、翅片式风冷冷凝器及干式壳管蒸发器、电气控制系统、制冷剂喷液冷却系统、管路系统、过滤及润滑系统等。
机组出厂时已充注制冷剂及润滑油。
风冷螺杆冷（热）水机组是整体式机组，风冷冷凝器和冷凝风机安装于机组上部，压缩机、蒸发器、储液器及其它制冷系统配件均安装于机组下部。
控制器安装于电控箱内，打开检修门即可操作或维修。
四、安装要求为确保机组的正常运行和防止故障，安装工作必须由具备一定制冷空调知识并有相当经验的技师承担，安装前应仔细阅读本说明书。
机组是在本公司严格的质量控制体系管理下生产的，并经过严格的检验，按照本说明书进行安装、操作和维护，可保证其正常工作并延长使用寿命。
1．收货和检查机组运抵合同规定的交货地点后，用户应组织人员进行开箱检查验收。
1）按装箱单内容检查机组随机文件及附件是否齐全。
2）根据随机文件核对设备型号及规格。
3）检查机组有无损坏，零部件是否齐全。
4）检查机组充注的制冷剂有无泄漏。
经过以上验收发现损坏或有疑问，请及时向本公司或办事处说明，以便进行妥善处理。
注意：设备开箱检查完毕后，要采取保护措施，不宜过早拆除包装，以免设备受损。
2．搬运和吊装每台机组在出厂前都进行了严格的检验和测试，以确保机组的性能和质量，用户在安装和搬运过程中必须十分小心，避免损坏控制系统和管路部件。
在拆开包装之前尽可能地把机组运到靠近最后安装地点，保持机组向上，搬运已拆包装的机组，按下述方法进行：1)用滚杠移动机组将三根大小相同的滚杠放在机组的底座下，每根滚杠必须比机组宽度长1/3以上，并保持机组的平衡。
2)吊装注意事项：（1）吊运安装时，应避免损坏机组和所有连接件。
（2）不得用机组中的螺栓孔吊运，不得倾倒机组吊运。
3．机组安装1）安装基础（应由专业设计人员根据现场情况进行设计）⑴．机组的安装基础必须是水泥或钢制结构，应能承受机器的运行重量，且上平面是水平的。
⑵．参考机组的安装基础示意图，在基础上准确地安放钢板及防振胶垫，待机组与地脚螺栓一起安装就位后再二次灌浆。
地脚螺栓的安装一般露出安装平面约60mm。
（见图三安装基础示意图）2）安装环境⑴．留出机组安装、操作、维修所需空间。
（见下图安装空间示意图）⑵．机组安装处应能确保机器免受曝晒和雨淋；应尽量免受火、易燃物、腐蚀性气体或废气的影响；应预留通风空间；应采取适当的措施，尽可能减小噪音和振动。
安装基础示意图图四安装及运行空间示意图安装空间示意图3）维修及通风空间机组周围应通风良好，并保证与障碍物之间的最小距离不小于2米，有条件时在机组上部距离机器最高点2米的位置搭设防晒棚。
4．冷冻水水路系统各个管路的连接部位都贴有进出水标志，请根据标志上的说明进行工作，连管时要做到以下几点：1）机组中冷冻水进出水管接头应采用柔性的接头，以使机器工作时产生的振动不会传递至水管系统。
2）为了确保先开水泵后再开机组，水管上应安装水流开关，并与压缩机的控制器进行连锁。
3）在水管出口管上应装排水阀，进口管上应装排气阀。
机组正常运行时，阀门手柄最好取走，以保证阀门无法打开，如机组运行时打开排水阀，会发生断水事故。
4）冷冻水管必须保温，以防止发生结露及冷量或热量散失。
5）在冬天环境温度很低的情况下，夜间停机时期会使蒸发器和管道内的水冻结而损坏设备和管道，为防止冻结，在机组停机时水泵也要运行。
最安全的方法是将水完全从管道内放掉，也可以在水里添加乙二醇来防冻。
使用乙二醇后的修正系数，请参见附图2。
注意：绝不可使用盐类混合物，以免腐蚀机组，损坏设备。
附图2为机组及冷冻水水路系统的安装示意图。
5．水质的控制当冷冻水使用工业用水时很少会产生水垢，但使用井水或河水会产生较多的水垢和沙子等沉积物，水垢和沙子在蒸发器中会减少水流量，导致冻结事故。
因此，这些水在流入冷冻水系统前要经过过滤，并用软化水设备进行软化。
使用前应先分析水的PH值、导电率、氯离子浓度、硫离子浓度等。
以下是机组要求的水质标准：机组用水水质标准如下：PH值：6.5~8.0导电率：<200uV/cm(25℃)氯离子：<50ppm硫酸离子：<50ppm含铁量：<0.3ppm碱离子：<50ppm总硬度：<50ppm硫离子：无氨离子：无矽：<30ppm钠离子：无要求安装注意事项：1)不要将机组安装在室内，如确需室内安装，则要求排风口距楼层天花板最小距离大于2米，并有足够的空气流量和通风设施。
2)机组使用R22制冷剂，它是非易燃和无毒的，但由于制冷剂比重比空气大，如果泄漏则会弥漫在地面上。
因此，机组如装在封闭房间内则必须有良好通风，以防发生窒息。
3)如发生制冷剂泄漏应立即停止机组运行，并及时与维修人员联系，现场不得有明火，因为制冷剂接触明火会分解成有害气体。
五、辅助电加热器LSBDGRF系列风冷冷热水机组为热泵型机组，由于热泵机组为空气热源型，在制热运行时，制热量随着室外气温的下降而下降。
为使热泵型冷（热）水机组在较寒冷地区制热运行稳定，以及补充因除霜而损失的部分热量，用户可根据当地的气候条件选配专门设计的辅助电加热器。
1.辅助电加热器的选配当用户所在地区冬季的最低环境温度在C~0范围时，可考虑选配辅助电加︒10-C︒热器。
建议用户选配功率为主机容量25%的辅助电加热器，即每100kW机组容量选配25kW的辅助电加热器。
环境温度低于C-10时可选更高。
︒2.辅助电加热器在水路系统中的安装方式辅助电加热器要求安装在机组出水管路上。
夏天机组制冷运行时，关闭辅助电加热器前后的阀门，打开与其并联的阀门，使冷冻水不流经辅助电加热器；冬天机组制热运行时，打开辅助电加热器前后的阀门，关闭与其并联的阀门，使热水流经辅助电加热器，此时辅助电加热器将根据温控器感测的温度自动控制辅助电加热器的工作。
辅助电加热器中的电加热管按功率的大小分成两组，每组的功率为总功率的一半。
当辅助电加热器中的温度传感器感测的水温小于C38时，两组电加热管全部投入︒工作；当感测到的水温在C40之间时，其中的一组电加热管投入工作；当感测︒︒38~C到的水温大于C︒40时，两组电加热管全部停止工作。
辅助电加热器的接线请参见附图3机组接线图。
六、电源控制柜给机组、水泵及辅助电加热器供电必须通过电源控制柜，电源控制柜是与外界电源联系的中间枢纽。
通过它，用户可以很方便地实现对机组、水泵和辅助电加热器的开关操作，方便地实现切断它们与外界电源的联系，从而可以安全地对其进行检查和维修。
同时，由于电源控制柜采用空气开关，它对系统中可能出现的电流过大或短路现象自动实行切断保护，对机组、水泵及辅助电加热器具有保护功能。
电源控制柜元器件布局图及接线图请参见附图4。
七、调试及试运行本公司专业人员在进行调试之前，应根据附表2对机组和用户配套设施进行检查，以充分保证机组调试质量。
试运行及调试内容参见附表3。
1．检查调试人员应按附表2项目及顺序对用户配套设施和机组进行检查，若不符合要求，则在更改前不能进入调试程序。
2．水系统运行在水系统管路经多次冲刷排污后，确认水质洁净度符合要求。
系统再次注水排空后开启水泵。
确认水流量、出口压力符合要求。
3．试运行1)在开机前应先给机组供电（水泵不要启动），以使压缩机加热带工作，使集留在压缩机内的制冷剂液体挥发，否则直接开机会对压缩机产生不良影响，加热时间不低于8小时。
2)仔细调节冷冻水系统上流量调节阀或机组进口截止阀，使系统水流量为附表1中要求水流量的90%。
