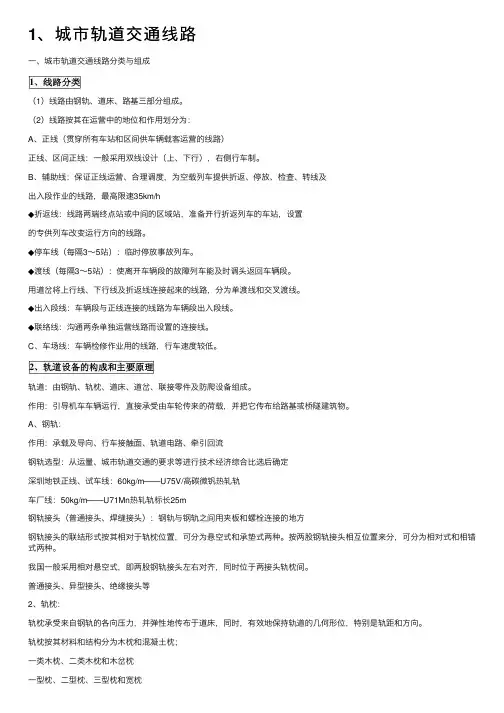

1、城市轨道交通线路⼀、城市轨道交通线路分类与组成（1）线路由钢轨、道床、路基三部分组成。
（2）线路按其在运营中的地位和作⽤划分为：A、正线（贯穿所有车站和区间供车辆载客运营的线路）正线、区间正线：⼀般采⽤双线设计（上、下⾏），右侧⾏车制。
B、辅助线：保证正线运营、合理调度，为空载列车提供折返、停放、检查、转线及出⼊段作业的线路，最⾼限速35km/h◆折返线：线路两端终点站或中间的区域站，准备开⾏折返列车的车站，设置的专供列车改变运⾏⽅向的线路。
◆停车线（每隔3～5站）：临时停放事故列车。
◆渡线（每隔3～5站）：使离开车辆段的故障列车能及时调头返回车辆段。
⽤道岔将上⾏线、下⾏线及折返线连接起来的线路，分为单渡线和交叉渡线。
◆出⼊段线：车辆段与正线连接的线路为车辆段出⼊段线。
◆联络线：沟通两条单独运营线路⽽设置的连接线。
C、车场线：车辆检修作业⽤的线路，⾏车速度较低。

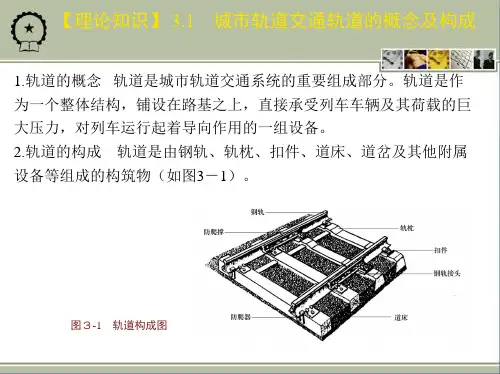

轨道：由钢轨、轨枕、道床、道岔、联接零件及防爬设备组成。
作⽤：引导机车车辆运⾏，直接承受由车轮传来的荷载，并把它传布给路基或桥隧建筑物。
A、钢轨：作⽤：承载及导向、⾏车接触⾯、轨道电路、牵引回流钢轨选型：从运量、城市轨道交通的要求等进⾏技术经济综合⽐选后确定深圳地铁正线、试车线：60kg/m——U75V/⾼碳微钒热轧轨车⼚线：50kg/m——U71Mn热轧轨标长25m钢轨接头（普通接头、焊缝接头）：钢轨与钢轨之间⽤夹板和螺栓连接的地⽅钢轨接头的联结形式按其相对于轨枕位置，可分为悬空式和承垫式两种。
按两股钢轨接头相互位置来分，可分为相对式和相错式两种。
我国⼀般采⽤相对悬空式，即两股钢轨接头左右对齐，同时位于两接头轨枕间。
普通接头、异型接头、绝缘接头等2、轨枕：轨枕承受来⾃钢轨的各向压⼒，并弹性地传布于道床，同时，有效地保持轨道的⼏何形位，特别是轨距和⽅向。
轨枕按其材料和结构分为⽊枕和混凝⼟枕；⼀类⽊枕、⼆类⽊枕和⽊岔枕⼀型枕、⼆型枕、三型枕和宽枕深圳地铁在正线区间轨枕⽬前全部采⽤短轨枕。
城市轨道交通名词一、城市轨道交通定义城市轨道交通是指以轨道交通运输方式为主要技术特征，是城市公共客运交通系统中具有中等以上运量的轨道交通系统（有别于道路交通），主要为城市内（有别于城际铁路，但可涵盖郊区及城市圈范围）公共客运服务，是一种在城市公共客运中起骨干作用的现代化立体交通系统。

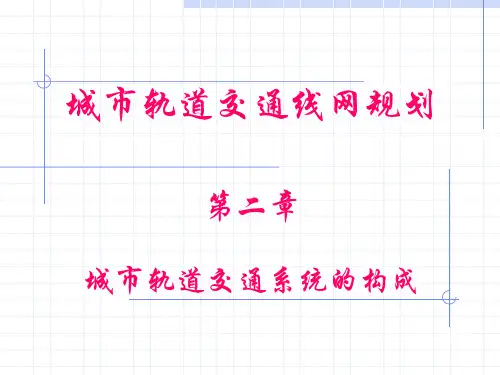

二、城市轨道交通系统组成城市轨道交通系统由以下几部分组成：线路及轨道、车辆及车厂、信号系统、供电系统、通信系统、环控系统、人流组织、调度指挥、车站、车辆段及综合基地等。
三、城市轨道交通车站城市轨道交通车站是乘客上下车及候车的场所，应保证乘客在安全的环境中候车。
一般由站台层、站厅层、设备层及值班室组成。
四、城市轨道交通车辆城市轨道交通车辆是运送乘客的运输工具。
城市轨道交通车辆的种类繁多，按照运送客流的大小可以分为动车组和谐波车组；按照车辆基本构造可以分为地铁、轻轨和单轨交通车辆。
五、城市轨道交通信号与通信系统城市轨道交通信号与通信系统是保证列车运行安全，实现行车指挥的关键系统。
一般由列车运行自动控制系统和车辆段信号控制系统组成，其任务是实现列车运行的自动化控制，同时，作为整个交通工程中的指挥调度系统，实现对列车运行情况的集中监视和分散控制。
六、城市轨道交通供电与机电设备城市轨道交通供电系统是为城市轨道交通运营提供电源和支持保障的综合性供电网络。
它一般由主变电所、牵引供电系统和动力照明供电系统组成。
七、城市轨道交通运营管理城市轨道交通运营管理是对城市轨道交通系统中的工作人员、设备设施、客货运输过程进行合理的计划、组织、指挥、协调和控制，使这些工作程序中的各个环节得到有机地配合，以完成客货运输任务，达到优质、安全、高效、经济的目标。
根据管理范围不同可以分为行车调度管理、客运调度管理、维修调度管理和乘务调度管理；根据管理内容不同可以分为列车运行组织管理、乘务组织管理、车站服务组织管理和票务组织管理。
项目一城市轨道交通车辆电气控制系统构成描述城市轨道交通车辆电气控制系统的构成
城市轨道交通车辆电气控制系统是城市轨道交通的核心设备之一，主要控制交通车辆的运行。
其主要构成有以下几个部分：
一、交流电气装置
交流电气装置是指为车辆发动机或动力轮提供交流电源的电气设备，主要包括变流器、变频器、变换器、调速器以及传动控制器等。
变流器的作用是将高压交流电放大为车辆驱动需要的直流电流，其中变频器及变换器的作用在于控制车辆的运行速度；调速器的功能是控制电机的转速，以达到需要的运行速度；传动控制器的作用在于精确控制交通车辆的行驶方向及运行速度。
二、直流电气装置
直流电气装置主要用于提供车辆各部件的直流电源，其中包括直流变频器、双极换流器和磁控换流器。
直流变频器的作用是控制车辆的运行速度；双极换流器常用于启动和控制电动机，能实现连续变速；而磁控换流器则通常用于恒流恒压调节和保护，能够提高电路的可靠性。
三、端子插座。
