常用模板支撑架体及对比

扣件式、碗扣式、承插型盘扣式、承插型轮扣式四种模板支架的支架形式对比．扣件式、碗扣式、承插型盘扣式、承插型轮扣式四种模板支架的支架形式对比一、目前工地常用四种模板支架形式及参考规范1、钢管扣件式《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2011）2、碗扣式《建筑施工碗扣式钢管脚手架安全技术规程》（JGJ166-2016）3、承插型盘扣式《建筑施工承插型盘扣式钢管支架安全技术规程》（JGJ 231-2010）4、直插型盘扣式：参考中国建筑业协会团体标准《建筑施工承插型轮扣式模板支架安全技术规程》征求意见稿二、四种形式架体技术要点进行对比）扫地杆及顶部水平杆设置位置（顶部自由端长架体形扫地杆距地高500200距钢管底钢管扣件650400距地碗扣650550距地承插型盘扣650550直插型盘扣距地面托设置技术要点U（2）架体形式可调托撑伸出钢管最大长度可调托撑插入钢管最小长度150 300 钢管扣件式150 300 碗扣式150 400 承插型盘扣式200300直插型盘扣式）剪刀撑设置要点（3架体形式水平剪刀撑设置原则竖向剪刀撑设置原则普通型：普通型：外侧满设，内部、顶部设置水平剪刀5m-8设置，剪刀撑宽度5m-88、当（搭设高度超㎡加强型或施工总荷载大15KN集中线荷载大20KN/时时0.9m-1.2纵横间设置顶底剪刀撑且水平剪刀钢管扣件内部跨设置外侧满设间距不宜超8刀撑宽度跨加强型时0.6m-0.9纵横间、顶部设置水平剪刀外侧满设内部跨设置跨刀撑宽度6、当（搭设高度超㎡15KN或施工总荷载大时纵横间0.4m-0.6集中线荷载大20KN/时外侧满设，内部3m-3.2置设置顶底剪刀撑且水平剪刀剪刀撑宽度3m-3.2跨间距不宜超6安全等级级的模、安全等级级的模板支支撑架应在架体顶层水平杆架应在架体周边内部纵向和置层、竖向每隔不大于8m设向每个不大于6m设置一道竖向钢管扣件剪刀撑。

置一道水平剪刀撑。

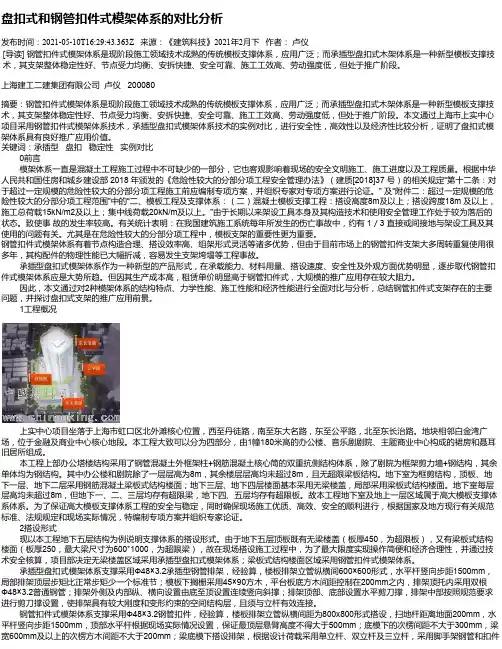

盘扣式和钢管扣件式模架体系的对比分析发布时间：2021-05-10T16:29:43.363Z 来源：《建筑科技》2021年2月下作者：卢仪[导读] 钢管扣件式模架体系是现阶段施工领域技术成熟的传统模板支撑体系，应用广泛；而承插型盘扣式木架体系是一种新型模板支撑技术，其支架整体稳定性好、节点受力均衡、安拆快捷、安全可靠、施工工效高、劳动强度低，但处于推广阶段。

上海建工二建集团有限公司卢仪 200080摘要：钢管扣件式模架体系是现阶段施工领域技术成熟的传统模板支撑体系，应用广泛；而承插型盘扣式木架体系是一种新型模板支撑技术，其支架整体稳定性好、节点受力均衡、安拆快捷、安全可靠、施工工效高、劳动强度低，但处于推广阶段。

本文通过上海市上实中心项目采用钢管扣件式模架体系技术，承插型盘扣式模架体系技术的实例对比，进行安全性，高效性以及经济性比较分析，证明了盘扣式模架体系具有良好推广应用价值。

关键词：承插型盘扣稳定性实例对比0前言模架体系一直是混凝土工程施工过程中不可缺少的一部分，它也客观影响着现场的安全文明施工、施工进度以及工程质量。

根据中华人民共和国住房和城乡建设部 2018 年颁发的《危险性较大的分部分项工程安全管理办法》（建质[2018]37 号）的相关规定“第十二条：对于超过一定规模的危险性较大的分部分项工程施工前应编制专项方案，并组织专家对专项方案进行论证。

” 及“附件二：超过一定规模的危险性较大的分部分项工程范围”中的“二、模板工程及支撑体系：（二）混凝土模板支撑工程：搭设高度8m及以上；搭设跨度18m 及以上，施工总荷载15kN/m2及以上；集中线荷载20kN/m及以上。

”由于长期以来架设工具本身及其构造技术和使用安全管理工作处于较为落后的状态。

致使事故的发生率较高。

有关统计表明：在我国建筑施工系统每年所发生的伤亡事故中，约有 1／3 直接或间接地与架设工具及其使用的问题有关。

尤其是在危险性较大的分部分项工程中，模板支架的重要性更为重要。

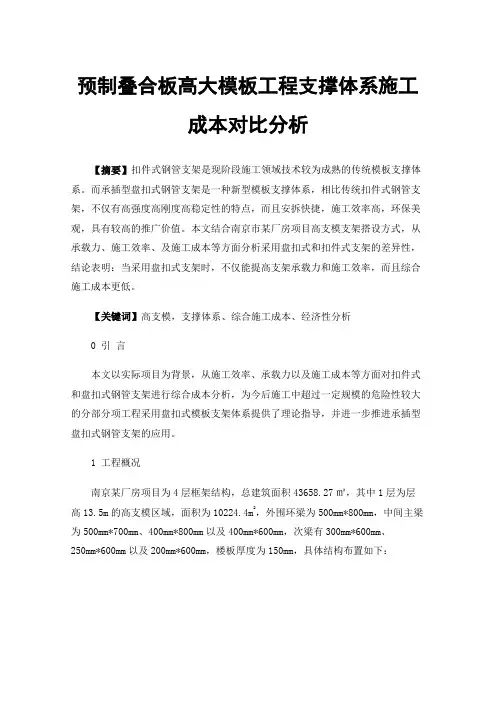

预制叠合板高大模板工程支撑体系施工成本对比分析【摘要】扣件式钢管支架是现阶段施工领域技术较为成熟的传统模板支撑体系。

而承插型盘扣式钢管支架是一种新型模板支撑体系，相比传统扣件式钢管支架，不仅有高强度高刚度高稳定性的特点，而且安拆快捷，施工效率高，环保美观，具有较高的推广价值。

本文结合南京市某厂房项目高支模支架搭设方式，从承载力、施工效率、及施工成本等方面分析采用盘扣式和扣件式支架的差异性，结论表明：当采用盘扣式支架时，不仅能提高支架承载力和施工效率，而且综合施工成本更低。

【关键词】高支模，支撑体系、综合施工成本、经济性分析0 引言本文以实际项目为背景，从施工效率、承载力以及施工成本等方面对扣件式和盘扣式钢管支架进行综合成本分析，为今后施工中超过一定规模的危险性较大的分部分项工程采用盘扣式模板支架体系提供了理论指导，并进一步推进承插型盘扣式钢管支架的应用。

1 工程概况南京某厂房项目为4层框架结构，总建筑面积43658.27㎡，其中1层为层高13.5m的高支模区域，面积为10224.4m2，外围环梁为500mm*800mm，中间主梁为500mm*700mm、400mm*800mm以及400mm*600mm，次梁有300mm*600mm、250mm*600mm以及200mm*600mm，楼板厚度为150mm，具体结构布置如下：图1厂房首层13.5m高结构布置图2 支架搭设方案对于该层高支模支撑体系，现有两种方案，方案一盘扣式钢管支架计划采用1200mm×1200mm立杆间距，板底主梁采用60*60*3方钢。

方案二扣件式钢管支架，立杆间距采用900mm×900mm立杆间距，板底主梁采用Φ48×3.0双钢管；该层结构中最大梁截面为500mm×800mm。

3 承载力分析(1) 方案一：盘扣式模板支架（立杆间距1200mm*1200mm，板底主梁采用60*60*3方钢）a．立杆承载力：f=Nw /(φ1A)+Mw/W=22.694×103/(0.445×424)+0.055×106/4490=132.525N/mm2≤[f]/γR=300/1=300N/mm2；b．主梁抗弯验算：σ=Mmax/W=2.142×106/11710=182.924N/mm2≤[f]/γR=205/1=205N/mm2。

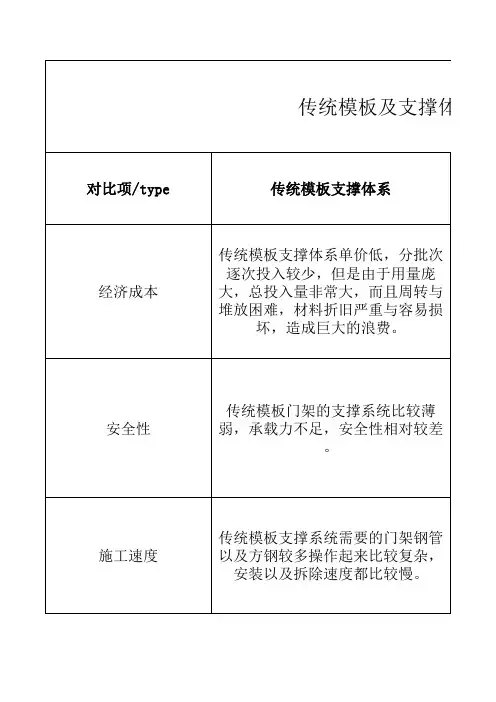

新型建筑模板与传统建筑模板支撑的对比新型临沂建筑模板施工组件式模板支撑体系的施工质量效果可完全媲美大型钢模板的质量效果。

其通过各种锁具的任意组合，将所有的模板牢牢加固成一个整体，由于各部件截面尺寸精准统一，墙面的垂直平整误差均在3mm之内（高级抹灰）。

拆除模板后，墙面完全达到了清水混凝土的效果。

临沂建筑模板完全可以避免墙面后期装修阶段的抹灰工序，不仅节省了材料，也大大减少了人工费用的支出。

而传统模板工艺中，一般采用钢管、方木作模板的主、副楞，门、窗洞口大多采用钢管、十字扣件进行加固。

模板支设简单，容易拆装、截锯，可以满足各种建筑物尺寸的需要，适用性强。

但模板体系的刚度差，操作人员施工比较随意，经常会在混凝土浇筑过程中出现“跑模”、“涨模”现象，所以施工质量很难保证。

1. 钢管方木模板支撑的缺点（1）由于方木与钢管的力学性能差异很大，经常出现因方木受压，在与钢管接触的接点处产生变形然后跑模的现象，施工质量很难保证，还需要后期由工人修补，不仅浪费人工，还可能影响工期进度。

（2）由于方木湿涨干缩大，浇捣混凝土时，如果处理不当，容易翘曲和开裂，就会产生涨模、断面尺寸鼓出、漏浆的现象，也容易造成浇筑后的混凝土不能按预先设计的成型。

（3）由于工人对方木的随意截锯和浪费，而且截锯后的木材和钢管不可以循环再利用，增加了施工成本。

（4）大量的使用木材，如果采用传统的支模工艺，每100平米建筑面积需要用木材1立方米，施工结束后将有20%～30%木材损耗，造成对资源的破坏。

且施工现场存放大量的木材，容易造成火灾。

2.新型临沂建筑模板支撑体系统优势（1）周转使用次数多，摊销费用少，综合经济效益明显模板中的主、副楞长度按建筑模数设计制成标准构件，施工时，根据所需尺寸进行组拼，对于不合模数的部位，可以通过伸缩节进行调整。

它灵活多变的尺寸满足了建筑结构各种尺寸的需求，可以在多个工程施工的重复使用，可以周转使用300次以上，摊销费用比较低。

30房屋建筑工程常用模板及支撑安装推荐图集地下宅、基坑模板说明 坑中坑我胎膜示总图 承台及地梁砖胎膜砌筑示意图- 集水井及电梯井模板支撑示意图 地下室外增挂模安製人样 侖低差模板定位预埋钢筋示意图三、斜屋面模板安装斜S 而模板支撑示意图••… 斜屋面模扳节点大样示意图做支in 拆胶介板模板施工工艺说明 柱模板构造示意图 叭力模板构适示危图 柱《模板节点示意图 梁模板断面构适示意图梁模板安装效果图 板模板龙骨安装示意图 模板安裂斷mi 构逍示意ra-X 地下京、基坑模板卫生间与楼面高低希位置挂模示意图 楼肚反梁支模示意图 ...................17 19二.散支放拆胶介板模板 10 11 12 13 14 15 16曾通模板支撑施工工艺说明••… 泮通抓件成钢管模板支煤平面图 普通扣件式钢管模板支撑立面图 ft 通抓件式钢借棋板支^1^剖面图 碗扣式钢管模板支撑示意图••…五-高大模板扣件式钢管支據大模板支搏施1：工艺说明 高大模板支撑半価图 ..........23 25 26 27 2829 20卩q.普通模板扣件式钢管支撑与碗口式钢管支1?31高大模板支撑立面图 閒大模板支撑剖面图鬲大模板架休与矗架柱、梁板连接大样图 髙大蟆板支》立杆底部大样图六.楼梯模板安装32 33 楼梯模fe 与楼模板外帮木.反三角示意W 楼梯模板支撑示sra楼梯施I:缝后插板做法示意图3536 37七-后浇帯模板安装31后浇帯模板支撑示意图38图名 地下宅、基坑模板说鬧 图页地下室模板工艺说明购胎膜：坑中坑砖胎膜砌諛需衍KS 梁及鋤体达到80%以上強度后比内采用井字水平支撑后方可进行邻•次回填，回填材料立选 用粗砂或音含水a 符合斥实耍求的粘性上・不可便用淤泥和淤泥质上用作填料。

在承台或地梁宾胎膜砌筑过程中•砖垛应选用整無 砌筑•斷商ft 为方形或矩形.砖柱水半灰缝的砂浆饱满度不得小于80%。

傥板支撐：地下京集水井及电梯井的模板支搏应该引起足够审:视•沙袋应足虽堆載，确保模板箱休不在混凝I:的作用下匕浮.箱体模板"j 真胎）RZ 间采用与底板同强度等级的水泥砂浆块以满足成空后的尺寸耍求•底板外《边缘模板采用钢管架支搏时•须 待底板混《上仃了 •定强度后方可柝徐•地卞空外iftttH?需耍注意限位钢筋应打底板血筋进行可靠焊接.保证外境尺寸不W 止水螺 栓的锁紧而发生尺寸缩小情况岀现。

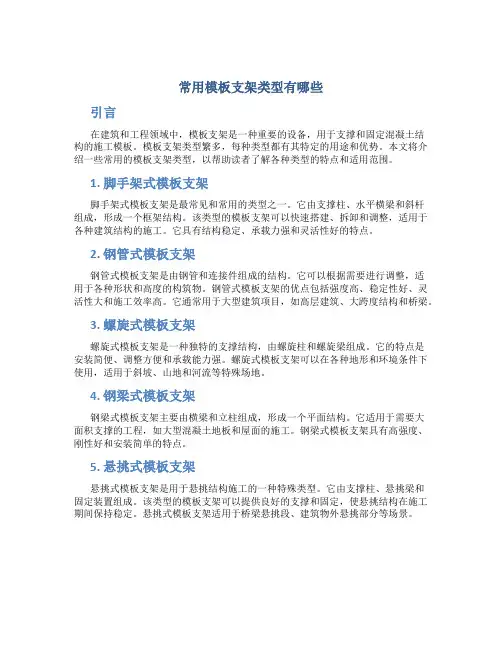

常用模板支架类型有哪些引言在建筑和工程领域中，模板支架是一种重要的设备，用于支撑和固定混凝土结构的施工模板。

模板支架类型繁多，每种类型都有其特定的用途和优势。

本文将介绍一些常用的模板支架类型，以帮助读者了解各种类型的特点和适用范围。

1. 脚手架式模板支架脚手架式模板支架是最常见和常用的类型之一。

它由支撑柱、水平横梁和斜杆组成，形成一个框架结构。

该类型的模板支架可以快速搭建、拆卸和调整，适用于各种建筑结构的施工。

它具有结构稳定、承载力强和灵活性好的特点。

2. 钢管式模板支架钢管式模板支架是由钢管和连接件组成的结构。

它可以根据需要进行调整，适用于各种形状和高度的构筑物。

钢管式模板支架的优点包括强度高、稳定性好、灵活性大和施工效率高。

它通常用于大型建筑项目，如高层建筑、大跨度结构和桥梁。

3. 螺旋式模板支架螺旋式模板支架是一种独特的支撑结构，由螺旋柱和螺旋梁组成。

它的特点是安装简便、调整方便和承载能力强。

螺旋式模板支架可以在各种地形和环境条件下使用，适用于斜坡、山地和河流等特殊场地。

4. 钢梁式模板支架钢梁式模板支架主要由横梁和立柱组成，形成一个平面结构。

它适用于需要大面积支撑的工程，如大型混凝土地板和屋面的施工。

钢梁式模板支架具有高强度、刚性好和安装简单的特点。

5. 悬挑式模板支架悬挑式模板支架是用于悬挑结构施工的一种特殊类型。

它由支撑柱、悬挑梁和固定装置组成。

该类型的模板支架可以提供良好的支撑和固定，使悬挑结构在施工期间保持稳定。

悬挑式模板支架适用于桥梁悬挑段、建筑物外悬挑部分等场景。

6. 梯形支撑模板支架梯形支撑模板支架是通过梯形支撑柱来提供支撑的一种特殊类型。

它适用于需要在施工过程中调整高度和角度的场景，如不规则形状的建筑结构和斜坡地形。

梯形支撑模板支架的稳定性和灵活性使其成为这些场景的理想选择。

结论在建筑和工程施工中，选择适当的模板支架类型对确保施工质量和进度至关重要。

本文介绍了一些常用的模板支架类型，包括脚手架式、钢管式、螺旋式、钢梁式、悬挑式和梯形支撑式。

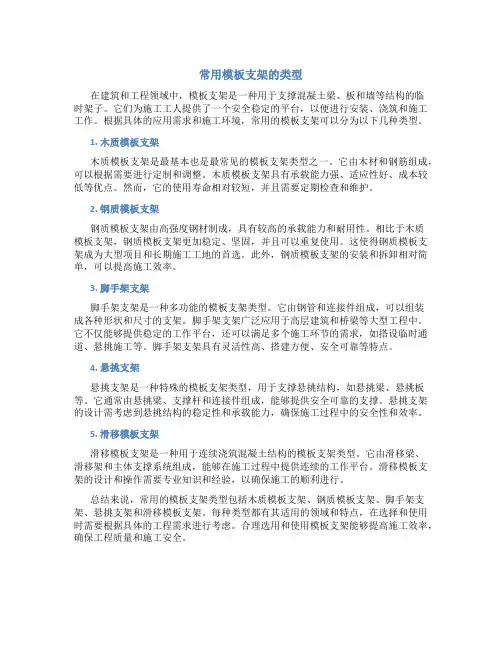

常用模板支架的类型在建筑和工程领域中，模板支架是一种用于支撑混凝土梁、板和墙等结构的临时架子。

它们为施工工人提供了一个安全稳定的平台，以便进行安装、浇筑和施工工作。

根据具体的应用需求和施工环境，常用的模板支架可以分为以下几种类型。

1. 木质模板支架木质模板支架是最基本也是最常见的模板支架类型之一。

它由木材和钢筋组成，可以根据需要进行定制和调整。

木质模板支架具有承载能力强、适应性好、成本较低等优点。

然而，它的使用寿命相对较短，并且需要定期检查和维护。

2. 钢质模板支架钢质模板支架由高强度钢材制成，具有较高的承载能力和耐用性。

相比于木质模板支架，钢质模板支架更加稳定、坚固，并且可以重复使用。

这使得钢质模板支架成为大型项目和长期施工工地的首选。

此外，钢质模板支架的安装和拆卸相对简单，可以提高施工效率。

3. 脚手架支架脚手架支架是一种多功能的模板支架类型。

它由钢管和连接件组成，可以组装成各种形状和尺寸的支架。

脚手架支架广泛应用于高层建筑和桥梁等大型工程中。

它不仅能够提供稳定的工作平台，还可以满足多个施工环节的需求，如搭设临时通道、悬挑施工等。

脚手架支架具有灵活性高、搭建方便、安全可靠等特点。

4. 悬挑支架悬挑支架是一种特殊的模板支架类型，用于支撑悬挑结构，如悬挑梁、悬挑板等。

它通常由悬挑梁、支撑杆和连接件组成，能够提供安全可靠的支撑。

悬挑支架的设计需考虑到悬挑结构的稳定性和承载能力，确保施工过程中的安全性和效率。

5. 滑移模板支架滑移模板支架是一种用于连续浇筑混凝土结构的模板支架类型。

它由滑移梁、滑移架和主体支撑系统组成，能够在施工过程中提供连续的工作平台。

滑移模板支架的设计和操作需要专业知识和经验，以确保施工的顺利进行。

总结来说，常用的模板支架类型包括木质模板支架、钢质模板支架、脚手架支架、悬挑支架和滑移模板支架。

每种类型都有其适用的领域和特点，在选择和使用时需要根据具体的工程需求进行考虑。

合理选用和使用模板支架能够提高施工效率，确保工程质量和施工安全。

民用建筑国内外模板支撑体系对比作者：谢洪军高习平来源：《城市建设理论研究》2013年第20期摘要我国有着世界上最大的建筑市场，在建筑工程技术飞速发展的今天，我国模板支撑技术的落后显得极不相称。

本文主要对国内民用建筑传统模板支撑体系以及国外普遍采用的新型模板支撑体系进行了比较。

对比结果表明：国外新型模板支撑体系在提高工程质量、加快施工进度、降低工程成本和实现文明施工以及节约资源、保护环境等方面有许多优点值得借鉴。

关键词传统模板支撑；落后；国外新型；节约资源；保护环境[Abstract] It is the biggest construction market in China. However, it does not correspond with the lag of our formwork-support technology, while the rapid development of construction technology is happening. This paper executes a contrast between domestic traditional formwork-support systems for civil buildings and popularly adopted formwork-support systems in foreign countries. As a consequence of the contrast, the foreign new-type formwork-support systems have plenty of advantages on many subjects, e.g. improving construction quality; expediting construction progress; reducing construction cost; and construction civilization; as well as saving resource and protecting environment.[Keywords] Traditional Formwork-support; Lag; Foreign New-type; Saving Resource; Protecting Environment中图分类号：K826.16 文献标识码：A 文章编号：通常在现浇混凝土结构工程中，模板工程一般占混凝土结构工程造价的20%～30%，占工程用工量的30%～40%，占工期的50%左右。

扣件式、碗扣式、承插型盘扣式、承插型轮扣式四种模板支架的支架形式对比扣件式、碗扣式、承插型盘扣式、承插型轮扣式四种模板支架的支架形式对比一、目前工地常用四种模板支架形式及参考规范1、钢管扣件式《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2011）2、碗扣式《建筑施工碗扣式钢管脚手架安全技术规程》（JGJ166-2016）3、承插型盘扣式《建筑施工承插型盘扣式钢管支架安全技术规程》（JGJ 231-2010）4、直插型盘扣式：参考中国建筑业协会团体标准《建筑施工承插型轮扣式模板支架安全技术规程》征求意见稿二、四种形式架体技术要点进行对比（1）扫地杆及顶部水平杆设置位置架体形式顶部自由端长度扫地杆距地高度钢管扣件式500 距钢管底端200碗扣式650 距地面400承插型盘扣式650 距地面550直插型盘扣式650 距地面550（2）U托设置技术要点架体形式可调托撑伸出钢管最大长度可调托撑插入钢管最小长度钢管扣件式300 150碗扣式300 150承插型盘扣式400 150直插型盘扣式300 200（3）剪刀撑设置要点架体形式水平剪刀撑设置原则竖向剪刀撑设置原则钢管扣件式普通型：1、顶部设置水平剪刀撑2、当（搭设高度超过8m或施工总荷载大于15KN/㎡或集中线荷载大于20KN/m时）需设置顶底剪刀撑且水平剪刀撑间距不宜超过8m。

加强型：1、顶部设置水平剪刀撑2、当（搭设高度超过6m或施工总荷载大于15KN/㎡或集中线荷载大于20KN/m时）需设置顶底剪刀撑且水平剪刀撑间距不宜超过6m。

普通型：外侧满设，内部每5m-8m设置，剪刀撑宽度为5m-8m。

加强型：1、纵横间距0.9m-1.2m时，外侧满设，内部每4跨设置，剪刀撑宽度为4跨。

2、纵横间距0.6m-0.9m时，外侧满设，内部每5跨设置，剪刀撑宽度为5跨。

3、纵横间距0.4m-0.6m时，外侧满设，内部每3m-3.2m置，剪刀撑宽度为3m-3.2m跨。

模板支撑架坍塌事故原因分析模板支撑系统是伴随着建筑施工的要求而产生并开展的，是施工作业中必不可少的手段和设备。

近年来随着模板支撑架搭设在施工中的广泛应用，因模板支撑坍塌而造成的事故层出不穷，如何遏制这一势头，防止这类悲剧不再重演？一、模板支撑架模板支撑系统是伴随着建筑施工的要求而产生并开展的，是施工作业中必不可少的手段和设备。

1、扣件式钢管支撑体系1）不平安：立杆与横杆采用扣件连接，立杆采用一字扣件连接，稳定性差2）不环保：主龙骨多为100X100木方，木材投入量大3）老旧率高：已在市场流通多年，腐蚀严重，壁厚普遍小于3mm4）功效低：搭拆过程中需要拆装扣件，搭拆速度慢5）损耗高：连接扣件与钢管分开，扣件丢损率高6）不灵活：立杆高度受市场钢管长度限制，高度模数组合不灵活2、碗扣式钢管支撑体系碗扣式支架是是由铁道部专业设计院研究设计，1984第三，开始搭设支模架时，初期检查在先。

第四，架体搭设过程中，相关各方协调工作在先。

第五，搭设完成后和投入使用前，要检查、验收、签字在先。

第六，施浇灌混凝土作业时，要确定浇灌顺序和注意事项在先。

第七，撤除支模架之前，再次进行技术交底和注意事项在先。

8、坚持8要8不要第一，要以人为本，关心工人的生活，关爱民工的生命；不断提高施工管理人员的文化素质和专业素质水平；重视对民工的文化知识教育和专业技能培训，提高自我防范和平安保护能力。

第二，要认真做好高大支模架方案的研究和设计，并按规定进行专家论证；方案中要有构造和节点详图等。

第三，要按设计选用符合质量要求的模板产品和支撑产品以及相关的模架材料。

选用的模架工具要便利于施工人员的平安的操作。

第四，要精心地架设支模架和细心地拆卸；拆卸时间和拆卸方法要符合要求。

第五，要有符合要求的平安防护和平安设防；作业人员要穿戴符合要求的平安防护用品等。

第六，要分阶段地进行方案实施过程中的平安检查。

第七，要有符合要求的支模架使用方法，控制浇灌混凝土的顺序和浇灌高度以及振捣部位、深度、时间等。

承插型盘扣式和扣件式钢管模板支架的比较发表时间：2017-06-26T14:16:50.193Z 来源：《基层建设》2017年5期作者：张衡[导读] 摘要：复旦大学江湾校区综合体育馆工程两个游泳池施工中同时采用了承插型盘扣式模板支架和扣件式钢管模板支架两种工艺。

上海建科工程项目管理有限公司上海 200032摘要：复旦大学江湾校区综合体育馆工程两个游泳池施工中同时采用了承插型盘扣式模板支架和扣件式钢管模板支架两种工艺，对这两种不同模板支架在同一工程中的运用从工艺原理、整体性、材料情况三个方面进行交单比较，希望对未来相似工程提供借鉴经验。

关键词：游泳池；承插型盘扣式模板支架；扣件式钢管模板支架；比较分析近年来工程建设工艺不断更新，高层和超高层建筑、桥梁工程、隧道与地下工程、大型公共建筑等项目的大量兴建促进了脚手架和模板支撑体系在工程中的广泛应用。

在工程实践中发展出了扣件式钢管脚手架、碗扣式钢管脚手架、承插式钢管脚手架、门式脚手架、挂挑式脚手架、榫卯式脚手架等种类繁多的脚手架支撑体系。

各种脚手架支撑体系均有其自身的经济技术特点，如何因地制宜合理的选择支架成为施工设计中的重要内容[1-2]。

本文基于复旦大学江湾校区综合体育馆工程，对比分析两个游泳池施工中同时采用的承插型盘扣式和扣件式钢管模板支架两种工艺，希望对未来相似工程提供借鉴经验。

一、工程概况复旦大学江湾校区综合体育馆工程位于上海市杨浦区淞沪路，总建筑面积28800m2,建设内容为一幢3 层框架结构综合体育馆（地下一层）。

包括两个游泳池，其中:1）靠近东侧为训练池：底板标高-2.400m，厚400mm；顶部包括最大截面尺寸700mm×2500mm、长42m的预应力梁，顶板厚120mm标高10.65m，采用扣件式钢管模板支架；2）靠近西侧为比赛池：底板标高-3.000m，厚400mm；顶部包括最大截面尺寸700mm×2500mm、长42m的预应力梁，顶板厚120mm标高10.65m，采用承插型盘扣式模板支架。

试谈新型模架体系铝框木模板随着国外建筑业的日趋成熟和国内建筑业的蓬勃发展，为我国建筑行业带来了重大的机遇。

大力发展新型模架工程，已成为建筑行业提高效率、降低成本的主要途径。

新型建筑模架的研发与应用，不仅对建筑行业有着良好的经济效益和社会效益，而且也符合了建筑节能减排绿色施工的要求，本人结合中建八局哈尔滨银泰城项目使用新型模架体系铝框木模板和国内建筑业的现状，详细论述值得在建筑行业推广的新型模架产品。

一、我国现有的模架体系1、钢面板模板目前国内常用的全钢模板体系有：小钢模板体系、大钢模板体系等。

（1）小钢模板体系属于组合式钢模板突出优点为：周转率高且能适应不用板面尺寸的要求，在建筑结构复杂、截面变化较多的工程中经常使用。

缺点为：模板面积小、拼缝多，建筑混凝土的表观质量很难达到施工要求。

（2）大钢模板体系是由定型组合大钢模板、角模、调节缝板等面板系统和背楞、斜撑、挑架、穿墙螺栓等受力系统组成。

模板间的连接采用螺栓，模板间的加强采用芯带。

该体系的优点为：模板刚度大、拼缝少，可按墙体尺寸设计成定型模板或组合式大钢模板。

缺点为：模板采用螺栓连接，操作繁杂，效率低下；模板周转率低。

2、竹（木）胶合板模板竹（木）胶合板模板是当今使用最多的模板。

近几年，我国的竹（木）胶合板模板发展速度较快，但使用次数较少，一般仅能重复使用3～5次，资源浪费严重。

3、水平支撑体系木方与竹（木）胶合板模板配套使用的模板支撑大多是木方，而木方做支撑的缺点为：用量大、消耗大、浪费大。

4、垂直支撑体系目前国内工程中应用最为广泛的支撑体系是碗口式和钢管式脚手架，此外还有轮扣式、门式以及圆盘系统支撑架等。

二、值得在国内建筑业推广的新型模架体系鉴于工程现在施工工人数量逐年减少，人工成本越来越高，加之国家、社会对环境保护、可持续发展、资源节约、绿色施工的要求更加严格，传统模板体系弊端日渐凸显，现有的新型模板及支架体系又不完全满足现实的需求，因此开发更为经济适用、节材环保、简便高效的新型模板体系势在必行。

XXXXXXXXXXXXX隧道工程XX隧道主体结构模板及支撑体系专项施工方案经济性对比编制：复核：审核：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX隧道项目经理部二〇一X年七月十八日一、方案设计介绍对于开口段侧墙采用现有标准模板组合加固施工，无其它新技术或方法进行比选，经济对比主要针对下沉隧道闭口段和天井段的侧墙模板支撑和现浇顶板支架做两套方案进行对比，其中也对现浇顶板竹胶板采用横向布置和纵向布置进行了方案比选，对次龙骨采用10#工字钢和10×10cm方木进行了经济对比。

方案1：闭口段、天井段侧墙设计施工要求为单侧立模施工。

鉴此，工程部分别设计了采用贝雷片加固法、支护桩上预埋拉杆加固法、单侧三角支架加固法，分别见：图1-1贝雷片加固、图1-2预埋拉杆加固、图1-3单侧三角支架加固。

贝雷片加固法和支护桩上预埋拉杆加固法：均需要穿透防水板，增大了隧道漏水的风险，参考XXXXX下沉隧道治理渗漏水损失50～80万元，因此不建议采用。

单侧三角支架加固法：此方法可顺利解决损伤防水板，提高防水板埋设质量，避免隧道防漏水治理所产生费用的损失，同时对支架进行租赁和自行加工进行经济对比，自行加工设计图是通过资料图片比例设计，采用迈达斯建模计算。

现浇顶板支架采用碗口式满堂支架设计，见图1-4碗扣式支架。

方案2：侧墙采用单侧三角支架施工，现浇顶板支架采用盘口式支架，见图1-5盘扣式支架。

盘口式支架为国内新兴材料，经调查重庆五号线三项目和江门大道鹤山1标均为在建项目，目前正在使用，反映较好。

图1-1贝雷片加固 图1-2预埋拉杆加固 图1-3单侧三角支架加固图1-4碗扣式支架见图1-5盘扣式支架浇浇顶浇浇二、侧墙采用单侧三角支架经济比选方案1：采用租赁方案2：采用自行加工价格根据物机部提供租赁单价相同计算，可节省189280-104160=85120元。

方案1:10#工字钢，总重=25÷0.3×13.68×11.2=12768kg=12.77t方案2：10×10方木（柏树），总量=25÷0.3×13.68×0.1×0.1=11.4m3 工字钢和方木均考虑购买：工字钢（3200-1550）×12.77=21071元，方木1 850×11.4=21090元。
