中国建筑施工模板支撑架的安装标准

建筑工程安全施工脚手架搭设一般规定包括以下几个方面：
1. 安全责任：建筑工程施工单位应为脚手架的搭设和使用确定专人负责，并明确责任。

2. 脚手架设计：脚手架的设计应满足使用要求和安全标准，包括载荷能力、抗风性能、结构稳定性等。

3. 基础设置：脚手架的基础应牢固可靠，可采用扣件反坡式基础等方式。

4. 搭设方法：脚手架搭设应按照施工工艺和安全规范进行，且应采用可靠的连接方式（如扣件连接）。

5. 搭设高度：脚手架的搭设高度应按照设计要求进行，且搭设高度超过2米时应与建筑物固定。

6. 脚手架材料：脚手架材料应符合相关标准，如钢管、扣件、木材等应具备足够的强度和稳定性。

7. 安全防护：脚手架搭设过程中应设置良好的安全防护措施，包括脚手架周围的栏杆、安全网、踏板等。

8. 检查和维护：脚手架搭设完成后，应定期进行检查和维护，确保脚手架的安全使用状态。

此外，各地的建筑工程安全施工脚手架搭设规定可能会有一定的差异，具体要根据当地的法规和规定进行操作。

第 1 页共 1 页。

房屋建筑工程常用模板及支撑安装推荐图集目 录一、地下室、基坑模板地下室、基坑模板说明 ...................................................1 坑中坑砖胎膜示意图 ......................................................2 承台及地梁砖胎膜砌筑示意图 ..........................................3 集水井及电梯井模板支撑示意图 .......................................4 地下室外墙挂模安装大样 ................................................5 高低差模板定位预埋钢筋示意图 (6)二、散支散拆胶合板模板散支散拆胶合板模板施工工艺说明 ....................................7 柱模板构造示意图 (10)剪力墙模板构造示意图 (11)柱墙模板节点示意图 (12)梁模板断面构造示意图 (13)梁模板安装效果图 (14)板模板龙骨安装示意图 ……………………………………………15模板安装断面构造示意图 (16)卫生间与楼面高低差位置挂模示意图 (17)楼层反梁支模示意图 (19)三、斜屋面模板安装 斜屋面模板支撑示意图 (20)斜屋面模板节点大样示意图 (22)四、普通模板扣件式钢管支撑与碗口式钢管支撑普通模板支撑施工工艺说明 (23)普通扣件式钢管模板支撑平面图 …………………………………25普通扣件式钢管模板支撑立面图…………………………………26普通扣件式钢管模板支撑剖面图…………………………………27碗扣式钢管模板支撑示意图………………………………………28五、高大模板扣件式钢管支撑高大模板支撑施工工艺说明………………………………………29高大模板支撑平面图………………………………………………30高大模板支撑立面图...................................................31 高大模板支撑剖面图 (32)高大模板架体与框架柱、梁板连接大样图 (33)高大模板支撑立杆底部大样图 (34)六、楼梯模板安装楼梯模板与楼梯模板外帮木、反三角示意图 (35)楼梯模板支撑示意图 (36)楼梯施工缝后插板做法示意图 (37)七、后浇带模板安装后浇带模板支撑示意图 (38)。

中国建筑模板工程施工方案安全技术交底一设计概述二混凝土概述三施工特点和要求1、施工特点1）梁截面尺寸较多，模板支撑架安装高度频繁2）模板支撑架安装高度高：最高处支撑架高度达到4.85m。

3）梁组件中心线上的大荷载。

4）梁跨度大，存在1300mm~10500mm不同跨度的梁。

2、施工要求1）确保模板在安装和使用过程中的安全、稳定、牢靠。

2）加强施工过程控制，随时检查纠偏，确保现场严格按照方案施工，使模板的安装和拆除满足工程的施工进度限制和质量要求。

3）模板施工前应向施工人员进行技术交底，严禁盲目施工。

4）墙柱垂直度、梁定位要求满足质量验收要求，墙、柱、梁满足设计截面尺寸要求。

点我：收到项目礼包5）当梁板跨度大于4m时，模板安装按设计要求起拱，本工程设计起拱要求为：对于跨度不小于4m及悬挑长度不小于2m的现浇钢筋混凝土梁板，非悬挑梁、板起拱2/1000，悬挑梁、板起拱3/1000。

四施工技术1、模板安装技术参数170厚板安装参数130厚板安装参数600×600、500×600、500×500、400×400、300×300、200×600立柱安装参数600×900、600×800立柱安装参数200×700、300×600、200×400、250×400、250×700、250×500、200×500、200×500、250×450、200×820、200×850、200×800、200×650、300×500、300×400、200×600梁安装参数300×700、300×800、300×830、200×1830、300×750梁安装参数2、施工技术及流程1）模板和支架安装过程：2）地基处理本工程模板系统支撑是以楼地面底板，故模板支撑架搭设基础不需作特殊处理，安装框架时，只需在电杆底部垫木或模板，以保护地板混凝土。

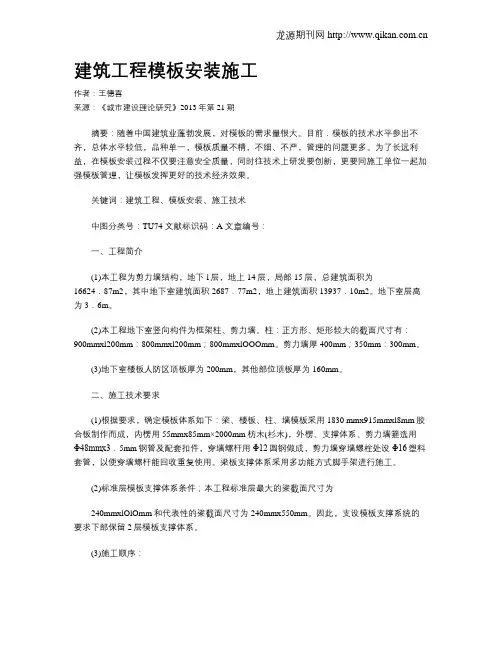

建筑工程模板安装施工作者：王德喜来源：《城市建设理论研究》2013年第21期摘要：随着中国建筑业蓬勃发展，对模板的需求量很大。

目前．模板的技术水平参出不齐，总体水平较低，品种单一，模板质量不精，不细、不严，管理的问题更多。

为了长远利益，在模板安装过程不仅要注意安全质量，同时往技术上研发要创新，更要同施工单位一起加强模板管理，让模板发挥更好的技术经济效果。

关键词：建筑工程、模板安装、施工技术中图分类号：TU74 文献标识码：A 文章编号：一、工程简介(1)本工程为剪力墙结构，地下l层，地上14层，局部15层，总建筑面积为16624．87m2，其中地下室建筑面积2687．77m2，地上建筑面积13937．10m2。

地下室层高为3．6m。

(2)本工程地下室竖向构件为框架柱、剪力墙。

柱：正方形、矩形较大的截面尺寸有：900mmxl200mm：800mmxl200mm；800mmxlOOOmm。

剪力墙厚400mm；350mm：300mm。

(3)地下室楼板人防区顶板厚为200mm，其他部位顶板厚为160mm。

二、施工技术要求(1)根据要求，确定模板体系如下：梁、楼板、柱、墙模板采用1830 mmx915mmxl8mm胶合板制作而成，内楞用55mmx85mm×2000mm枋木(杉木)，外楞、支撑体系、剪力墙箍选用Φ48mmx3．5mm钢管及配套扣件，穿墙螺杆用Φ12圆钢做成，剪力墙穿墙螺栓处设Φ16塑料套管，以便穿墙螺杆能回收重复使用。

梁板支撑体系采用多功能方式脚手架进行施工。

(2)标准层模板支撑体系条件；本工程标准层最大的粱截面尺寸为240mmxlOlOmm和代表性的粱截面尺寸为240mmx550mm。

因此，支设模板支撑系统的要求下部保留2层模板支撑体系。

(3)施工顺序：①绑扎框架柱、剪力墙钢筋→框架柱、剪力墙模板及支撑体系安装→浇捣框架柱、剪力墙混凝土(最高的粱底)→粱板模板及支撑体系安装→绑扎粱钢筋→绑扎板钢筋→浇捣梁板混凝土：②按照施工图要求和工序安排，框架柱、剪力墙混凝土先进行浇筑，待粱、板钢筋绑扎完后再浇捣完剩下的混凝土。

建筑木工支模板规范
建筑木工支模板是建筑施工中常用的一种支撑结构，用于支撑
混凝土浇筑时的模板和混凝土自重，保证施工安全和质量。

因此，
建筑木工支模板的规范使用对于工程质量和安全至关重要。

下面将
对建筑木工支模板的规范使用进行详细介绍。

首先，建筑木工支模板的材料选择要符合国家标准和行业规范，一般选用优质的木材作为支模板的主要材料。

木材应具有一定的强
度和稳定性，不得有明显的裂纹和翘曲现象，以确保支模板在使用
过程中不会出现断裂或变形的情况。

其次，建筑木工支模板的搭设要符合相关的施工图纸和设计要求，搭设过程中要注意支模板的稳固性和水平度。

在搭设过程中，
要根据具体的工程情况选择合适的支模板结构和连接方式，确保支
模板的稳定性和安全性。

另外，建筑木工支模板的使用过程中要加强对支模板的检查和
维护，定期检查支模板的连接部位和结构稳定性，及时发现并处理
支模板的损坏和变形情况。

在使用过程中，要注意避免对支模板施
加过大的荷载，避免支模板发生破裂或变形。

最后，建筑木工支模板在拆除之前要进行全面的检查，确保混凝土已经达到设计强度，拆除过程中要注意避免对混凝土结构施加过大的冲击力，以免对混凝土结构造成损坏。

总之，建筑木工支模板的规范使用对于保证施工安全和工程质量至关重要。

只有严格按照相关规范和要求进行选择、搭设、使用和拆除，才能确保支模板在施工过程中发挥应有的作用，保证工程的安全和质量。

希望施工单位和相关人员能够严格遵守相关规范和要求，确保建筑木工支模板的规范使用，为工程施工提供保障。

燕宇.云嶺.西都工程专项施工方案模板支撑架搭设方案施工单位：中国建筑第六工程局第五建筑工程公司编制：审核：审定：日期：模板支撑架搭设方案燕宇·云岭·西都工程，A段+9.90米标高，○C1～○D1轴交○9○14 1 轴，结构设计构架梁有L32 （×L）300×600两根，L1 200×400 1～六根，L64 （7）200×600一根及L36 （3A）200×550的第一跨组成。

该构架梁由○D1轴出挑4050mm，跨长19800mm.该结构存在以下特点，第一，出挑跨度长达3950mm，纵向跨度长达19800mm；第二，部分支撑架从地下室筏板面-8.90米开始搭设；第三，L64 （7）200×600因甲方售房部已建于梁下跨进1050mm，无法搭设落地脚手架；第四，与该构架相连的○91～○111、○121～○141交○D1～○G 1 区域在+5.10米标高没有结构，由+0.00米起该部分模板支撑架也高达9.90米。

因该构架梁存在以上特点，所以特编制本模板支撑架搭设方案。

本方案采取满堂架落地脚手架配以悬挑架体系两相结合。

施工中，材料选用壁厚3.5mm外径φ48mm的钢管，材质应符合规范要求。

用于立杆、大横杆和剪刀撑的钢管尽量选用4～6m的为好，特别是用于节点挑架部位，一定要选用长短合适，没有硬伤、弯曲裂缝等缺陷的钢管，扣件不应有裂纹、气孔，也不应有疏松、砂眼或其它影响使用性能的铸造缺陷。

在搭设时扣件与钢管的贴面要接触良好，扣件夹紧钢管时，开口处的最小距离不小于5mm，扣件的活动部位应转动灵活，旋转扣件的两旋转面间隙不小于1mm。

本方案中模板支撑架总体分为两个区域。

其中○91～○111 、○12○141 交○D1～○G1属一区，○91～○141交○C1～○D 1 属为二区，见1～平面示意图。

一区与二区两区结构相连，因此两区的架体必须连在一起，形成整体，增加架体稳定性。

模板安装施工安全要求(11)单片柱模板吊装时,应采纳卸扣(卡环)和柱模连接,严禁用钢筋钩代替,以避开柱模翻转时脱钩造成事故,待模板立稳后并拉好支撑,方可摘除吊钩。

(12)支撑应按工序进行，模板没有固定前，不得进行下道工序。

(13)支设4m以上的立柱模板和梁模板时，应搭设工作台，不足4m的，可使用马凳操作，不准站在柱模板上和在梁底板上行走，更不允许利用拉杆、支撑攀登上下。

(14)墙模板在未装对拉螺栓前，板面要向内倾斜肯定角度并撑牢，以防倒塌。

安装过程要随时拆换支撑或增加支撑，以保持墙板处于稳定状态。

模板未支撑稳固前不得松动吊钩。

(15)安装墙模板时，应从内、外角开头，向相互垂直的两个方向拚装，连接模板的U形当模板采纳分层支模时，第一层模板拚装后，应马上将内、外钢楞、穿墙螺栓、斜撑等全部安设紧固稳定。

当下层模板不能独立安设支承件时，必需实行牢靠的临时固定措施，否则禁止进行上一层模板的安装。

(16)用钢管和扣件搭设双排立柱支架支承梁模时，扣件应拧紧，且应检查扣件螺栓的扭力矩是否符合规定，当扭力矩不能达到规定值时，可放两个扣件与原扣件挨紧。

横杆步距按设计规定，严禁随便增大。

(17)平板模板安装就位时，要在支架搭设稳固，板下楞与支架连接坚固后进行。

U形卡要按设计规定安装，以增加整体性，确保模板结构平安。

2．模板拆除施工平安要求(1)拆除时应严格遵守各类模板拆除作业的平安要求。

(2)拆模板，应经施工技术人员按试块强度检查，确认混凝土已达到拆模强度时，方可拆除。

（3）高处、简单结构模板的拆除，应有专人指挥和切实牢靠的平安措施，并在下面标出作业区，严禁非操作人员进人作业区。

操作人员应配挂好平安带，禁止站在模板的横拉杆上操作，拆下的模板应集中吊运，并多点捆牢，不准向下乱扔。

(4)工作前，应检查所使用的工具是否坚固，扳手等工具必需用绳链系挂在身上，工作时思想要集中，防止钉子扎脚和从空中滑落。

(5)拆除模板一般采纳长撬杠，严禁操作人员站在正拆除的模板下。

建筑施⼯安全技术统⼀规范GB50870-2013中华⼈民共和国国家标准建筑施⼯安全技术统⼀规范Unifiedcodefortechniqueforconstructionals afetyGB50870-2013主编部门：中华⼈民共和国住房和城乡建设部批准部门：中华⼈民共和国住房和城乡建设部施⾏⽇期：2014年3⽉1⽇中华⼈民共和国住房和城乡建设部公告第36号住房城乡建设部关于发布国家标准《建筑施⼯安全技术统⼀规范》的公告现批准《建筑施⼯安全技术统⼀规范》为国家标准，编号为GB50870-2013，⾃2014年3⽉1⽇起实施。

其中，第5．2．1、7．2．2条为强制性条⽂，必须严格执⾏。

本规范由我部标准定额研究所组织中国计划出版社出版发⾏。

中华⼈民共和国住房和城乡建设部2013年5⽉13⽇前⾔本规范是根据住房和城乡建设部《关于印发<2009年⼯程建设标准规范制订、修订计划>的通知》（建标[2009]88号）的要求，由江苏省建筑⼯程管理局会同有关单位共同编制完成的。

本规范在编制过程中，编制组经⼴泛调查研究，认真总结实践经验，参考国内外有关先进标准，并在⼴泛征求意见的基础上，最后经审查定稿。

本规范共分8章和1个附录，主要技术内容包括：总则，术语，基本规定，建筑施⼯安全技术规划，建筑施⼯安全技术分析，建筑施⼯安全技术控制，建筑施⼯安全技术监测与预警及应急救援，建筑施⼯安全技术管理等。

本规范中以⿊体字标志的条⽂为强制性条⽂，必须严格执⾏。

本规范由住房和城乡建设部负责管理和对强制性条⽂的解释，由江苏省建筑⼯程管理局负责具体技术内容的解释。

在本规范执⾏过程中如有意见或建议，请寄送江苏省建筑⼯程管理局（地址：江苏省南京市草场门⼤街88号，邮政编码：210036）。

本规范主编单位、参编单位、主要起草⼈和主要审查⼈：主编单位：江苏省建筑⼯程管理局参编单位：北京市住房和城乡建设委员会上海建设⼯程安全质量监督总站⼭东建筑施⼯安全监督站合肥市建筑质量安全监督站南京⼯业⼤学东南⼤学江苏省建筑安全与设备管理协会南京市建筑安全⽣产监督站扬州市建筑安全监察站常州市建筑业安全监督站江苏省苏中建设集团股份有限公司江苏省建⼯集团有限公司江苏环盛建设⼯程有限公司江苏扬建集团有限公司江苏省聚峰建设集团有限公司主要起草⼈：徐学军李爱国王群依王鸣军王晓峰王先华王建波成国华刘朝晖陈⽉贵陈耀才李钢强邹厚存张英明⾦少军陶为农郭正兴谈睿董军蒋剑蔡纪云漆贯学魏吉祥魏邦仁主要审查⼈：应惠清任兆祥王平王俊川孙宗辅吕恒林李守林李善志吴胜兴陈浩贾洪夏长春瓢喜萍1总则1．0．1为加强建筑施⼯安全技术管理，统⼀建筑施⼯安全技术的基本原则、程序和内容，保障建筑施⼯安全，做到建筑施⼯安全技术措施先进可靠、经济适⽤，制定本规范。

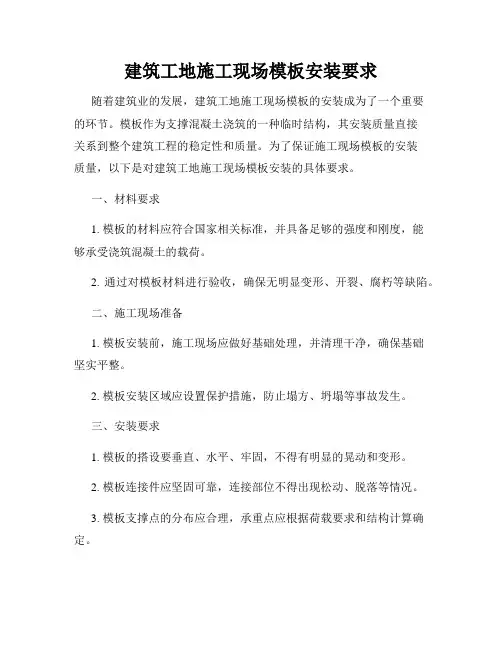

建筑工地施工现场模板安装要求随着建筑业的发展，建筑工地施工现场模板的安装成为了一个重要的环节。

模板作为支撑混凝土浇筑的一种临时结构，其安装质量直接关系到整个建筑工程的稳定性和质量。

为了保证施工现场模板的安装质量，以下是对建筑工地施工现场模板安装的具体要求。

一、材料要求1. 模板的材料应符合国家相关标准，并具备足够的强度和刚度，能够承受浇筑混凝土的载荷。

2. 通过对模板材料进行验收，确保无明显变形、开裂、腐朽等缺陷。

二、施工现场准备1. 模板安装前，施工现场应做好基础处理，并清理干净，确保基础坚实平整。

2. 模板安装区域应设置保护措施，防止塌方、坍塌等事故发生。

三、安装要求1. 模板的搭设要垂直、水平、牢固，不得有明显的晃动和变形。

2. 模板连接件应坚固可靠，连接部位不得出现松动、脱落等情况。

3. 模板支撑点的分布应合理，承重点应根据荷载要求和结构计算确定。

4. 相邻模板之间的缝隙应控制在规定范围内，确保浇筑混凝土不会泄露。

四、施工过程监督1. 工程监理人员应对模板安装过程进行全面监督，确保符合设计要求和规范要求。

2. 针对安装过程中出现的问题，及时进行整改并记录。

五、模板拆除1. 混凝土强度达到设计要求后，模板拆除前，应经过负责人和监理人员的确认，确保混凝土已达到足够的强度。

2. 拆除过程要谨慎操作，避免对已浇筑混凝土造成损坏。

六、安全措施1. 在模板安装过程中，工人应佩戴好安全防护用具，注意施工现场的安全。

2. 对施工现场进行定期清理，避免杂物堆积、防止滑倒。

总结：建筑工地施工现场模板的安装对保证建筑工程的质量和稳定性至关重要。

通过严格按照上述要求进行模板的安装，可以有效降低工程质量风险，提高施工效率。

同时，建筑工地所有人和负责人应加强对模板安装质量的监督和管理，确保模板安装符合设计要求和相关规范。

只有这样，我们才能打造出更加优质可靠的建筑工程。
