水轮机特性曲线

第三节水轮机模型综合特性曲线水轮机主要综合特性曲线是指以单位转速和单位流量为纵、横坐标而绘制的若干组等值曲线，这些等值线表示出了同系列水轮机的各种主要性能。

在图中常绘出下列等值线：①等效率线；②导叶（或喷针）等开度线；③等空化系数线；④混流式水轮机的出力限制线；⑤转桨式水轮机转轮叶片等转角线。

这种主要综合特性曲线一般由模型试验的方法获得，因此，又称为模型综合特性曲线。

不同类型的水轮机，其模型综合特性曲线具有不同的特点，掌握它们的特点，对于正确选择水轮机及分析水轮机的性能是很重要的。

下面说明几种水轮机模型综合特性曲线的特点。

一、混流式水轮机模型综合特性曲线图8-6为某混流式水轮机模型综合特性曲线，它由等效率曲线、等开度线、等空化系数线与出力限制线所构成。

图8-6 混流式水轮机模型综合特性曲线同一条等效率线上各点的效率均等于某常数，这说明等效率线上的各点尽管工况不同，但水轮机中的诸损失之和相等，因此水轮机具有相等的效率。

等开度线则表示模型水轮机导水叶开度为某常数时水轮机的单位流量随单位转速的改变而发生变化的特性。

等空化系数线表示水轮机各工况下空化系数的等值线，等空化系数线上各点尽管工况不同，其空化系数却相同。

由于模型水轮机的空化系数大多是通过能量法空化试验而获得的，因此，尽管等空化系数线上的工况点具有相同的空化系数，但它们的空化发生状态可能是不相同的。

混流式水轮机模型综合特性曲线上通常标有5%出力限制线，它是某单位转速下水轮机的出力达到该单位转速下最大出力的95%时各工况点的连线。

绘制出力限制线的目的是考虑到水轮机在最大出力下运行时，不可能按正常规律实现功率的调节，而且，在超过95%最大功率运行时，效率随流量的增加而降低，且效率降低的幅度超过流量增加的幅度，因此水轮机的出力反而减小了，从而使调速器对水轮机的调节性能较差。

为了避开这些情况，并使水轮机具有一定的出力储备，因此，将水轮机限制在最大出力的95%(有时取97%)范围内运行。

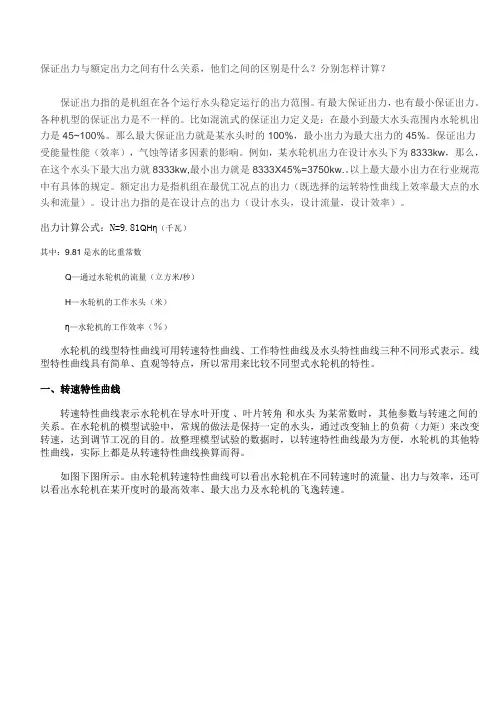

保证出力与额定出力之间有什么关系，他们之间的区别是什么？分别怎样计算？保证出力指的是机组在各个运行水头稳定运行的出力范围。

有最大保证出力，也有最小保证出力。

各种机型的保证出力是不一样的。

比如混流式的保证出力定义是：在最小到最大水头范围内水轮机出力是45~100%。

那么最大保证出力就是某水头时的100%，最小出力为最大出力的45%。

保证出力受能量性能（效率），气蚀等诸多因素的影响。

例如，某水轮机出力在设计水头下为8333kw，那么，在这个水头下最大出力就8333kw,最小出力就是8333X45%=3750kw.。

以上最大最小出力在行业规范中有具体的规定。

额定出力是指机组在最优工况点的出力（既选择的运转特性曲线上效率最大点的水头和流量）。

设计出力指的是在设计点的出力（设计水头，设计流量，设计效率）。

出力计算公式：N=9.81QHη（千瓦）其中：9.81是水的比重常数Q—通过水轮机的流量（立方米/秒）H—水轮机的工作水头（米）η—水轮机的工作效率（％）水轮机的线型特性曲线可用转速特性曲线、工作特性曲线及水头特性曲线三种不同形式表示。

线型特性曲线具有简单、直观等特点，所以常用来比较不同型式水轮机的特性。

一、转速特性曲线转速特性曲线表示水轮机在导水叶开度、叶片转角和水头为某常数时，其他参数与转速之间的关系。

在水轮机的模型试验中，常规的做法是保持一定的水头，通过改变轴上的负荷（力矩）来改变转速，达到调节工况的目的。

故整理模型试验的数据时，以转速特性曲线最为方便，水轮机的其他特性曲线，实际上都是从转速特性曲线换算而得。

如图下图所示。

由水轮机转速特性曲线可以看出水轮机在不同转速时的流量、出力与效率，还可以看出水轮机在某开度时的最高效率、最大出力及水轮机的飞逸转速。

不同比转速的水轮机其转速特性也不同，比较图8-2曲线可以看出，低比转速水轮机的效率对转速的变化比较敏感，在偏离额定转速时，水轮机的效率下降较快；而高比转速水轮机则下降较慢。

水泵水轮机全特性1．水泵水轮机全特性曲线抽水蓄能电站的水泵水轮机均设有活动导叶，通过导叶调节水轮机运行时的流量，故水泵水轮机的特性曲线一般为一组不同导叶开度下的全特性曲线，其区域的划分与水泵的全特性区域划分一样，只是习惯上以正常水轮机运行工况的各参数为正。

同时抽水蓄能电站一般H 也总是正值，即在实际工程中实用也就是5个工况区，即水轮机工况、水轮机制动工况、水泵工况、反水泵工况、水泵制动工况。

水泵水轮机全特性曲线表示方法通常采用1111~n Q 和1111~n M 来表示。

图3-7和图3-8所示为某抽水蓄能电站水泵水轮机的四象限特性曲线。

图3-7 水泵水轮机流量特性曲线 图3-8 水泵水轮机力矩特性曲线2．水泵水轮机全特性曲线的特点通过对不同水泵水轮机的全特性分析可以看出，水泵水轮机全特性有着下述的规律与特点：（1）在水泵工况，大开度等导叶开度曲线汇集成一簇很窄的交叉曲线，说明在此区域水泵扬程与导叶开度的关系不大，开度的改变不会造成单位转速及单位力矩的很大的变化。

当导叶开度较小区域时随着导叶开度的减小其流量曲线及力矩曲线则加速分又，说明此时的导水机构可看作是节流装置，水头损失急剧增大，从而对水泵的力矩及流量产生较大的影响。

在水泵实际运行中导叶开度将随着扬程的变化而沿各导叶开度特性曲线的外包络线变化，使得水力损失最小，也即使得水泵的效率在此工况最高。

此外，随着单位转速的增大，也即水泵扬程的减小，水泵的流量及水力矩将快速增大，所以在水泵及电动机设计时应充分考虑此时水泵的力矩特性，电动机容量应根据可能的正常运行最低扬程工况进行设计，并留有一定的裕量；同时根据导叶小开度区域力矩分散的特性，在异常低扬程起动时（如初次向上水库异常低扬程充水时）可采取关小导叶开度来限制其水力矩，即限制水泵的入力在一定范围以内。

（2）水泵制动区力矩随单位转速的减小而逐渐增大，其中沿大导叶开度线要比小导叶开度线要明显得多；另外，各导叶开度线与单位转速坐标轴的交点集中，表明水泵水轮机冰泵的零流量点与导叶开度关系不大，同时各导叶开度线的切线基本为正斜率，表明随着水泵工况反向流量的增大其制动水力矩不断增大，但水力矩的增速逐渐变缓，同时单位转速减小，转速减小的速度逐渐加快，这主要是机组转动部件及水体有着惯性力矩的抑制作用。

水泵水轮机全特性1．水泵水轮机全特性曲线抽水蓄能电站的水泵水轮机均设有活动导叶，通过导叶调节水轮机运行时的流量，故水泵水轮机的特性曲线一般为一组不同导叶开度下的全特性曲线，其区域的划分与水泵的全特性区域划分一样，只是习惯上以正常水轮机运行工况的各参数为正。

同时抽水蓄能电站一般H 也总是正值，即在实际工程中实用也就是5个工况区，即水轮机工况、水轮机制动工况、水泵工况、反水泵工况、水泵制动工况。

水泵水轮机全特性曲线表示方法通常采用1111~n Q 和1111~n M 来表示。

图3-7和图3-8所示为某抽水蓄能电站水泵水轮机的四象限特性曲线。

图3-7 水泵水轮机流量特性曲线 图3-8 水泵水轮机力矩特性曲线2．水泵水轮机全特性曲线的特点通过对不同水泵水轮机的全特性分析可以看出，水泵水轮机全特性有着下述的规律与特点：（1）在水泵工况，大开度等导叶开度曲线汇集成一簇很窄的交叉曲线，说明在此区域水泵扬程与导叶开度的关系不大，开度的改变不会造成单位转速及单位力矩的很大的变化。

当导叶开度较小区域时随着导叶开度的减小其流量曲线及力矩曲线则加速分又，说明此时的导水机构可看作是节流装置，水头损失急剧增大，从而对水泵的力矩及流量产生较大的影响。

在水泵实际运行中导叶开度将随着扬程的变化而沿各导叶开度特性曲线的外包络线变化，使得水力损失最小，也即使得水泵的效率在此工况最高。

此外，随着单位转速的增大，也即水泵扬程的减小，水泵的流量及水力矩将快速增大，所以在水泵及电动机设计时应充分考虑此时水泵的力矩特性，电动机容量应根据可能的正常运行最低扬程工况进行设计，并留有一定的裕量；同时根据导叶小开度区域力矩分散的特性，在异常低扬程起动时（如初次向上水库异常低扬程充水时）可采取关小导叶开度来限制其水力矩，即限制水泵的入力在一定范围以内。

（2）水泵制动区力矩随单位转速的减小而逐渐增大，其中沿大导叶开度线要比小导叶开度线要明显得多；另外，各导叶开度线与单位转速坐标轴的交点集中，表明水泵水轮机冰泵的零流量点与导叶开度关系不大，同时各导叶开度线的切线基本为正斜率，表明随着水泵工况反向流量的增大其制动水力矩不断增大，但水力矩的增速逐渐变缓，同时单位转速减小，转速减小的速度逐渐加快，这主要是机组转动部件及水体有着惯性力矩的抑制作用。

第五节 水轮机运转综合特性曲线及其绘制运转综合特性曲线是在转轮直径1D 和转速n 为常数时，以水头H 和出力P 为纵、横坐标而绘制的几组等值线，它包括等效率线),(H P f =η，等吸出高度线),(H P f H S =以及出力限制线。

此外，有时图中还绘有导叶等开度0a 线，转桨式水轮机的叶片等转角ϕ线等。

图8-17 水轮机的运转综合特性曲线图8-17为某混流式水轮机的运转综合特性曲线。

水轮机的运转综合特性曲线一般由模型综合特性曲线换算而来。

由水轮机相似定律可知，当水轮机的1D 、n 为常数时，具有下列关系存在。

211111)()(n nD n f H == （8-8）ηηη∆+=M （8-9） 215.1111181.9)(D H Q Q f P η== （8-10）H E f H s )(900/10)(σσσ∆+--== （8-11）根据上述关系式，可以把1111~n Q 为坐标系的模型综合特性曲线换算为以P ~H 为坐标系的运转综合特性曲线。

下面以混流式和转桨式水轮机为例，介绍如何用模型综合特性曲线绘制水轮机运转综合特性曲线。

一、混流式水轮机运转特性曲线绘制1．等效率曲线的绘制 1）计算：① 按以下两式求出水轮机原型最优工况效率0T η和效率修正值η∆。

11500)1(1D D MM T ηη--= （8-12）00M T ηηη-=∆ （8-13）为简化计算，其他工况的效率修正值也采用η∆。

② 求水轮机的最优单位转速011n 和单位转速修正值11n ∆。

③ 在最小水头min H 和最大水头max H 范围内进行分段，一般可取4~5个水头，其中包括min H 、r H 和max H ，并分别计算各水头对应应的单位转速11n 。

④ 求各选取水头相应的模型单位转速M n 11111111111n HnD n n n M ∆-=∆-= （8-14）⑤ 在模型综合特性曲线图上作各M n 11的水平线，得到与模型综合特性曲线等效率曲线交点的坐标值M Q 11和M η。
