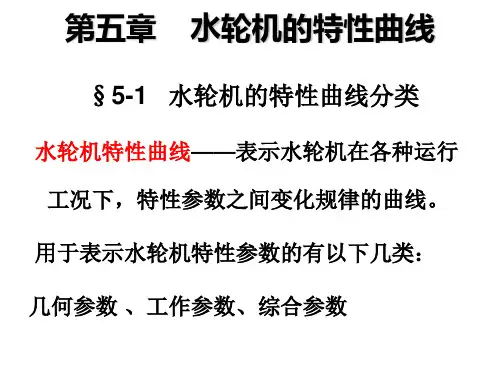

第五章_水轮机的特性曲线

水泵水轮机全特性1．水泵水轮机全特性曲线抽水蓄能电站的水泵水轮机均设有活动导叶，通过导叶调节水轮机运行时的流量，故水泵水轮机的特性曲线一般为一组不同导叶开度下的全特性曲线，其区域的划分与水泵的全特性区域划分一样，只是习惯上以正常水轮机运行工况的各参数为正。

同时抽水蓄能电站一般H 也总是正值，即在实际工程中实用也就是5个工况区，即水轮机工况、水轮机制动工况、水泵工况、反水泵工况、水泵制动工况。

水泵水轮机全特性曲线表示方法通常采用1111~n Q 和1111~n M 来表示。

图3-7和图3-8所示为某抽水蓄能电站水泵水轮机的四象限特性曲线。

图3-7 水泵水轮机流量特性曲线 图3-8 水泵水轮机力矩特性曲线2．水泵水轮机全特性曲线的特点通过对不同水泵水轮机的全特性分析可以看出，水泵水轮机全特性有着下述的规律与特点：（1）在水泵工况，大开度等导叶开度曲线汇集成一簇很窄的交叉曲线，说明在此区域水泵扬程与导叶开度的关系不大，开度的改变不会造成单位转速及单位力矩的很大的变化。

当导叶开度较小区域时随着导叶开度的减小其流量曲线及力矩曲线则加速分又，说明此时的导水机构可看作是节流装置，水头损失急剧增大，从而对水泵的力矩及流量产生较大的影响。

在水泵实际运行中导叶开度将随着扬程的变化而沿各导叶开度特性曲线的外包络线变化，使得水力损失最小，也即使得水泵的效率在此工况最高。

此外，随着单位转速的增大，也即水泵扬程的减小，水泵的流量及水力矩将快速增大，所以在水泵及电动机设计时应充分考虑此时水泵的力矩特性，电动机容量应根据可能的正常运行最低扬程工况进行设计，并留有一定的裕量；同时根据导叶小开度区域力矩分散的特性，在异常低扬程起动时（如初次向上水库异常低扬程充水时）可采取关小导叶开度来限制其水力矩，即限制水泵的入力在一定范围以内。

（2）水泵制动区力矩随单位转速的减小而逐渐增大，其中沿大导叶开度线要比小导叶开度线要明显得多；另外，各导叶开度线与单位转速坐标轴的交点集中，表明水泵水轮机冰泵的零流量点与导叶开度关系不大，同时各导叶开度线的切线基本为正斜率，表明随着水泵工况反向流量的增大其制动水力矩不断增大，但水力矩的增速逐渐变缓，同时单位转速减小，转速减小的速度逐渐加快，这主要是机组转动部件及水体有着惯性力矩的抑制作用。

水泵水轮机全特性1．水泵水轮机全特性曲线抽水蓄能电站的水泵水轮机均设有活动导叶，通过导叶调节水轮机运行时的流量，故水泵水轮机的特性曲线一般为一组不同导叶开度下的全特性曲线，其区域的划分与水泵的全特性区域划分一样，只是习惯上以正常水轮机运行工况的各参数为正。

同时抽水蓄能电站一般H 也总是正值，即在实际工程中实用也就是5个工况区，即水轮机工况、水轮机制动工况、水泵工况、反水泵工况、水泵制动工况。

水泵水轮机全特性曲线表示方法通常采用1111~n Q 和1111~n M 来表示。

图3-7和图3-8所示为某抽水蓄能电站水泵水轮机的四象限特性曲线。

图3-7 水泵水轮机流量特性曲线 图3-8 水泵水轮机力矩特性曲线2．水泵水轮机全特性曲线的特点通过对不同水泵水轮机的全特性分析可以看出，水泵水轮机全特性有着下述的规律与特点：（1）在水泵工况，大开度等导叶开度曲线汇集成一簇很窄的交叉曲线，说明在此区域水泵扬程与导叶开度的关系不大，开度的改变不会造成单位转速及单位力矩的很大的变化。

当导叶开度较小区域时随着导叶开度的减小其流量曲线及力矩曲线则加速分又，说明此时的导水机构可看作是节流装置，水头损失急剧增大，从而对水泵的力矩及流量产生较大的影响。

在水泵实际运行中导叶开度将随着扬程的变化而沿各导叶开度特性曲线的外包络线变化，使得水力损失最小，也即使得水泵的效率在此工况最高。

此外，随着单位转速的增大，也即水泵扬程的减小，水泵的流量及水力矩将快速增大，所以在水泵及电动机设计时应充分考虑此时水泵的力矩特性，电动机容量应根据可能的正常运行最低扬程工况进行设计，并留有一定的裕量；同时根据导叶小开度区域力矩分散的特性，在异常低扬程起动时（如初次向上水库异常低扬程充水时）可采取关小导叶开度来限制其水力矩，即限制水泵的入力在一定范围以内。

（2）水泵制动区力矩随单位转速的减小而逐渐增大，其中沿大导叶开度线要比小导叶开度线要明显得多；另外，各导叶开度线与单位转速坐标轴的交点集中，表明水泵水轮机冰泵的零流量点与导叶开度关系不大，同时各导叶开度线的切线基本为正斜率，表明随着水泵工况反向流量的增大其制动水力矩不断增大，但水力矩的增速逐渐变缓，同时单位转速减小，转速减小的速度逐渐加快，这主要是机组转动部件及水体有着惯性力矩的抑制作用。

第五节 水轮机运转综合特性曲线及其绘制运转综合特性曲线是在转轮直径1D 和转速n 为常数时，以水头H 和出力P 为纵、横坐标而绘制的几组等值线，它包括等效率线),(H P f =η，等吸出高度线),(H P f H S =以及出力限制线。

此外，有时图中还绘有导叶等开度0a 线，转桨式水轮机的叶片等转角ϕ线等。

图8-17 水轮机的运转综合特性曲线图8-17为某混流式水轮机的运转综合特性曲线。

水轮机的运转综合特性曲线一般由模型综合特性曲线换算而来。

由水轮机相似定律可知，当水轮机的1D 、n 为常数时，具有下列关系存在。

211111)()(n nD n f H == （8-8）ηηη∆+=M （8-9） 215.1111181.9)(D H Q Q f P η== （8-10）H E f H s )(900/10)(σσσ∆+--== （8-11）根据上述关系式，可以把1111~n Q 为坐标系的模型综合特性曲线换算为以P ~H 为坐标系的运转综合特性曲线。

下面以混流式和转桨式水轮机为例，介绍如何用模型综合特性曲线绘制水轮机运转综合特性曲线。

一、混流式水轮机运转特性曲线绘制1．等效率曲线的绘制 1）计算：① 按以下两式求出水轮机原型最优工况效率0T η和效率修正值η∆。

11500)1(1D D MM T ηη--= （8-12）00M T ηηη-=∆ （8-13）为简化计算，其他工况的效率修正值也采用η∆。

② 求水轮机的最优单位转速011n 和单位转速修正值11n ∆。

③ 在最小水头min H 和最大水头max H 范围内进行分段，一般可取4~5个水头，其中包括min H 、r H 和max H ，并分别计算各水头对应应的单位转速11n 。

④ 求各选取水头相应的模型单位转速M n 11111111111n HnD n n n M ∆-=∆-= （8-14）⑤ 在模型综合特性曲线图上作各M n 11的水平线，得到与模型综合特性曲线等效率曲线交点的坐标值M Q 11和M η。
