脚与气喇叭电磁阀任一引线相连，气喇叭电磁阀另一引线用导线连接做搭铁处理。
JD2914（1914）的85号脚搭铁，86号脚用导线与转换开关（此转换开关为单档翘板式开关）任意一触点相连，另一触点用导线与喇叭继电器30号脚相连，线路连接完毕。
3．2电路分析当转换开关断开时，JD2914（或1914）不工作。
其30号脚与87a号脚相连，电流在喇叭按钮的操作下，使喇叭继电器闭合，电流经喇叭继电器30号脚至87号脚，到达a点，经过JD2914（或1914）继电器触点30号脚与87a号脚到b点后与电喇叭相连，使电喇叭工作。
电路原理无改动，当转换开关接通时，电流经转换开关至JD2914（或1914）86号脚至85号脚搭铁，使之工作。
在磁力作用下，触点30号脚与87a号脚断开，与87号脚相连接，电流在喇叭按钮的操纵下，经喇叭继电器30号脚至87号脚到达a点，经JD2914（或1914）的30号脚至87号脚到气喇叭电磁阀线圈，经线圈另一引线搭铁，使气喇叭电磁阀工作，气喇叭鸣响。

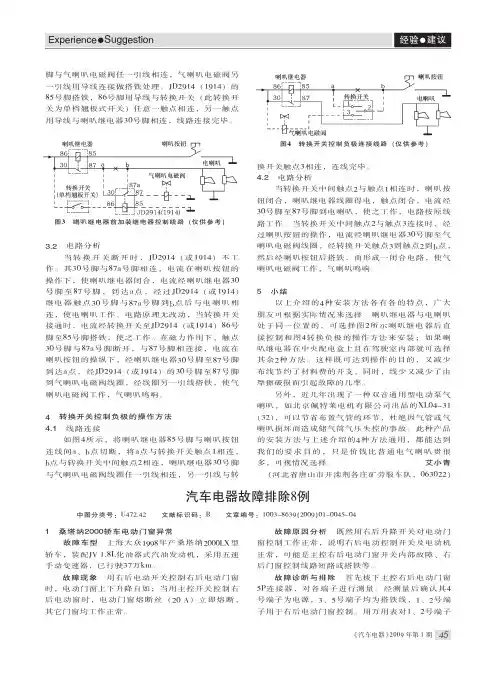

4转换开关控制负极的操作方法4．1线路连接如图4所示，将喇叭继电器85号脚与喇叭按钮连线间a、b点切断，将a点与转换开关触点1相连，b点与转换开关中间触点2相连，喇叭继电器30号脚与气喇叭电磁阀线圈任一引线相连，另一引线与转换开关触点3相连，连线完毕。
4．2电路分析当转换开关中间触点2与触点1相连时，喇叭按钮闭合，喇叭继电器线圈得电，触点闭合，电流经30号脚至87号脚到电喇叭，使之工作，电路按原线路工作。
当转换开关中间触点2与触点3连接时，经过喇叭按钮的操作，电流经喇叭继电器30号脚至气喇叭电磁阀线圈，经转换开关触点3到触点2到b点，然后经喇叭按钮后搭铁，而形成一闭合电路，使气喇叭电磁阀工作，气喇叭鸣响。
5小结以上介绍的4种安装方法各有各的特点，广大朋友可根据实际情况来选择。
喇叭继电器与电喇叭处于同一位置的，可选择图2所示喇叭继电器后直接控制和图4转换负极的操作方法来安装；如果喇叭继电器在中央配电盒上且在驾驶室内部就可选择其余2种方法。
105润滑系统注意事项密封胶应用步骤：1. 使用刮刀清除密封垫上附着的旧密 封胶。
注意：■从密封胶应用表面的槽沟、固定螺栓 和螺栓孔上彻底清除旧的密封胶。
2. 用专用清洗剂擦拭干净密封胶应用表面 和配合面，清除附着的水、润滑脂和异物。
3. 将指定型号的密封胶完整放置在指定位 置。
1）在涂好密封胶后的一定的时间内安装结 合元件。
2）如果密封胶上有污渍，请立即清除干净。
3）请勿在安装后重新拧紧螺栓或螺母。
4）安装完毕30min 后，再加注发动机机油和发动机冷却液。
准备工作维修工具维修工具表 序号工具外形图说明1 油压表测量油压2 软管将油压表连接到缸体上3机油压力开关套筒拆卸和安装油压开关106 润滑系统原理图发动机润滑系统沿路示意图油 底 壳曲轴主轴主 油 道 滤清器主轴承第一道进气凸轮轴轴承孔 进气凸轮轴 C3油道 VVT 滤网 OCV （机油控制阀）左侧C1缸盖机油道 右侧C2缸盖机油道 缸盖主轴道 机油泵 限压阀 进气凸轮与机械挺柱排气凸轮与机械挺柱 VVT （气门正时调节器）集滤器 连杆轴承曲轴连杆轴排气凸轮轴第一道凸轮轴轴承盖C1油道 第一道凸轮轴轴承盖C2油道进气2.3.4.5凸轮轴轴承排气2.3.4.5凸轮轴轴承进气凸轮轴C1油道 进气凸轮轴C2油道正时链条润滑喷油嘴第一道凸轮轴轴承孔盖油道进气凸轮轴 自动张紧器 备注 1凸轮与挺柱润滑为飞溅方式 2VVT 回油是通过OCV 内部阀芯 3进气凸轮轴前段油孔定义顺序为：C2.C1.C3107发动机机油1. 检查1）发动机机油油位注：起动发动机前，将汽车水平停稳，检查发动机机油油位。
若发动机已起动，将发动机熄火，等待10min 再检查。
① 拔出机油尺并擦拭干净。
② 插入机油尺，确认发动机机油油位 在机油尺上的两个标记点之间。
③ 若超出范围，请调整。
2）发动机机油外观① 检查机油是否有白色混浊或严重污染。
② 若机油出现混浊或污染，很有可能是受到发动机冷却液的污染。
汽车维修案例分析大全第一章本田系列轿车维修案例分析 (10)1. 本田雅阁中高速加速不良 (10)2. 雅阁发动机抖动 (12)3. 雅阁起步撮车 (14)4. 飞度冷车前进挡不工作 (15)5. 雅阁动力不足 (17)6. EGR电磁阀引起的启动困难 (19)7. 本田雅阁加速发抖 (21)8. 本田雅阁怠速振颤 (22)9. 本田飞度无法启动 (25)10. 丰田佳美加速无力 (26)11. 两例本田奥德赛不能启动故障的启示 (28)12. 广本车系发动机连杆断裂原因分析 (32)13. 本田思域轿车挂挡冲击大故障维修 (35)14. 本田里程发动机冷却系统故障一例 (36)15. 本田三厢飞度轿车无法启动的故障 (37)16. 本田飞度电器设备故障诊断与维修 (38)17. 雅阁轿车换挡杆锁止故障维修案例 (39)18. 本田雅阁轿车怠速振颤故障诊断 (40)19. 本田雅阁不上档故障诊断 (43)20. 本田雅阁轿车油耗长期居高不下 (44)21. 广本雅阁轿车变速器指示灯亮的检修 (44)22. 雅阁汽车节气门传感器故障检测维修 (45)23. 广本雅阁车发动机不能起动故障检修 (46)24. 广本雅阁汽车怠速不稳故障检测维修 (47)25. 1996 款本田雅阁风扇不工作故障 (48)26. 广本雅阁车安全报警系统故障一例 (48)第二章大众系列轿车维修案例分析 (49)1. 捷达王发动机水温高 (49)2. 帕萨特1.8 行驶中熄火 (51)3. POLO无法启动 (52)4. 帕萨特发动机抖动 (54)5. 不可忽视制动灯开关的作用 (57)6. 大众途安车“奇怪”的故障代码——16955 (58)7. 宝来1.8 启动后熄火 (61)8. 帕萨特B5 高速时机油压力报警 (64)9. 帕萨特B5ABS故障指示灯报警 (65)10. 宝来涡轮增压系统故障排除 (67)11. 奥迪A6 冷启动时短暂抖动 (68)12. POLO转向沉重 (69)13. 奥迪电路故障两例 (70)14. POLO发动机怠速不稳 (71)15. 2003 款奥迪A6 中控故障 (72)16. 奥迪200 事故车无法启动 (73)17. 时代超人ABS系统不工作 (74)18. 奥迪A6 轿车变速器入挡冲击 (76)19. 奥迪启动困难且怠速易熄火 (77)20. 宝来1.6AT加速困难 (80)21. 宝来TDI不易启动 (81)22. 奥迪A6 防盗系统间歇锁止及怠速不稳 (83)23. 桑塔纳2000 启动后就熄火 (86)24. 高尔夫自动变速器升挡困难 (88)25. 桑塔纳2000 在行驶中熄火故障检修 (90)26. 宝来1.6L手动挡轿车发动机防盗锁死故障 (91)27. 奥迪轿车无级变速器故障分析排除 (92)28. 桑塔纳轿车自动变速器换挡杆故障及检修 (92)29. 大众帕萨特轿车自动变速器故障排除 (93)30. 帕萨特B5 轿车空调系统的故障维修 (94)31. 奥迪200 轿车发动机加速不畅故障 (95)32. 捷达轿车氧传感器故障码无法清除 (95)33. 桑塔纳2000 轿车冒黑烟的维修实例 (96)34. 桑塔纳汽车加速不良，冒黑烟故障检修 (97)35. 两厢POLO汽车无法启动的故障维修 (98)36. 捷达汽车无倒档故障检修 (100)37. 桑塔纳发动机怠速不稳的故障检修 (100)38. 奥迪V62.6L轿车起步熄火故障排除 (101)39. 高尔夫轿车变速器的故障检修实例 (101)40. 捷达汽车中控、ABS、空调故障检修实例 (102)41. 汽车空调散热风扇不能正常开启故障 (103)42. 大众帕萨特自动变速器的故障原因 (104)43. 帕萨特加速无力故障 (106)44. 桑塔纳2000 热车怠速过高，熄火不易启动 (106)45. 一汽奥迪A6 轿车冷启动困难 (107)46. POLO车速里程表为何突然停止？ (107)47. 桑塔娜2000GSI综合故障检修 (108)48. 捷达前卫发动机刚起动或急加速时排气管冒大量黑烟 (110)49. 捷达王发动机怠速发抖 (111)50. 奥迪200C3V6 怠速异常 (112)51. 奥迪C5A6 驱动防滑控制系统故障 (113)52. 奥迪A6 轿车燃油表不指示的故障检修 (113)53. 奥迪200 汽车制动系统故障检修实例 (114)54. 桑塔纳汽车机油消耗过量的故障检修 (115)55. 捷达轿车挂D 档加油不走车故障检修 (116)56. 捷达王汽车冷车无法启动的故障检修 (116)57. 奥迪200(1.8T) 轿车发动机加速不畅 (117)58. 帕萨特1.8T汽车加速不良烧机油故障 (118)59. 捷达前卫汽车加速不良故障检测维修 (119)60. 捷达柴油车冒蓝烟加速无力故障检修 (120)61. 奥迪200 汽车制动系统故障检修详解 (120)62. 奥迪轿车维修经验5 例解惑奥迪故障 (121)63. 索纳塔汽车怠速发抖、动力不足故障 (122)64. 巧解大众宝来车发动机防盗锁死故障 (123)65. 捷达汽车发动机故障检测与维修实例 (124)66. 两厢POLO汽车无法启动故障检测维修 (125)67. 捷达轿车油耗太大的故障诊断及排除 (126)68. 桑塔纳汽车的分电器故障所引起熄火 (127)69. 宝来的自动变速器升挡困难故障诊断 (127)70. 奥迪汽车的无级变速器故障维修3 例 (129)71. 捷达汽车的制动效果差故障诊断方法 (130)72. 大众帕萨特1.8T汽车变速箱故障检修 (131)73. 帕萨特中控和电动车窗故障检修实例 (132)74. 俊杰车自动变速器小故障及维修方法 (134)75. 一汽宝莱汽车ABS故障灯亮维修故障 (135)76. 桑塔纳行驶时转速表指针突然下降 (135)77. 捷达汽车转向异响故障诊断及维修 (135)78. 大众途锐故障警告灯报警故障解析 (136)79. 帕萨特1.8T急加速时闯车故障检修 (137)80. 桑塔纳轿车的机油报警灯闪亮故障 (138)81. 奥迪A6L轿车起步耸车故障解决方案 (139)82. 桑塔纳2000 车方向机漏油故障处理 (139)83. 奥迪100 车门锁无法联动故障诊断 (140)84. 奥迪A6 发动机过热故障排除与分析 (140)85. 奥迪100 电喷车的发动机启动困难 (142)86. 奥迪五缸轿车起动时困难实例分析 (142)87. 桑塔纳时代超人轿车ABS 故障一例 (143)88. 帕萨特K线(K line)故障诊断一例 (144)89. 上海大众途安的巡航控制失效故障 (145)90. 奥迪200 C3V6 型轿车在加速时撮车 (146)91. 捷达王车开高速时车身的剧烈抖动 (147)92. 奥迪车制动前轮密集噪声维修实例 (147)93. 宝来轿车的ABS故障灯亮诊断维修 (148)94. 帕萨特B5 的机油油位报警故障检修 (148)95. 捷达车发动机电控系统的故障维修 (148)96. 宝来(1.6)气门被顶故障检测分析 (149)97. 2003 款奥迪A6 车倒车雷达故障1 例 (150)98. 奥迪A6L启动后无反应启动机不转 (151)99. 奥迪轿车清洗节气门后怠速过高 (151)100. 2003 款时代骄子行驶中制动不良 (152)101. 速腾车ASR／ESP指示灯常亮故障 (153)102. 帕萨特有时启动不着车易烧保险 (154)103. 捷达系列轿车故维修障案例总汇 (154)104. 大众波罗劲取轿车排气歧管发红 (157)105. 宝来1.8T在怠速时车速表指针发抖 (158)106. 捷达发动机电控系统的故障实例 (160)107. 奥迪A6 前照灯自动调节维修四例 (160)108. 奥迪轿车发动机常出现故障二例 (162)第三章福特系列轿车维修案例分析 (164)1. 福特蒙迪欧热车启动困难 (164)2. 福克斯手动换挡模式失灵 (166)3. 福特稳达发动不着的特殊故障 (167)4. 福特嘉年华烧机油 (169)5. 天霸轿车开空调不能提速 (170)6. 蒙迪欧汽车室内灯不能熄灭故障检修 (170)7. 福特翼虎汽车中央门锁遥控器的故障 (171)8. 蒙迪欧车室内灯不能熄灭故障检修 (171)9. 福克斯车熄火后启动困难故障检修 (172)第四章起亚系列轿车维修案例分析 (172)1. 起亚嘉华D挡间歇性失效 (172)2. 起亚嘉华车维修实例轻松修好车辆 (174)3. 起亚嘉华车维修实例轻松修好车辆 (174)第五章别克系列轿车维修案例分析 (175)1.凯越自动变速器不升挡 (175)2. 别克赛欧间歇性水温高 (176)3. 别克GL8 不能自动落锁 (179)4. 凯越1.6 冷却风扇不工作 (180)5. 人为原因导致曲轴皮带轮错位 (181)6. 别克世纪加速不良 (183)7. 别克进气门烧蚀致发动机故障维修 (185)8. 赛欧轿车发动机怠速抖动维修方法 (186)9. 通用别克轿车轮胎气压监控灯亮故障排除 (188)10. 别克轿车ABS灯亮，ABS系统不工作 (189)11. 别克车爬坡困难，无法高速行驶 (189)12. 别克汽车发动机散热系统的故障检修 (191)13. 别克君威轿车发动机的故障检修详解 (192)14. 别克世纪轿车举窗机构应急故障修理 (193)15. 凯越变速器故障灯闪烁入档冲击故障 (194)16. 别克赛欧汽车的尾气冒蓝烟故障检修 (195)17. 别克君威车有明显坐车现象故障检修 (196)18. 别克车进气门烧蚀导致车身强烈抖动 (197)19. 君威2.0 喷油器漏油启动困难故障解析 (198)20. 别克君威轿车加速不良的故障解析 (198)21. 别克林荫大道防盗系统的故障检修 (199)22. 别克GL型轿车在怠速时发动机拌动 (199)23. 上海别克车组合仪表无显示的故障 (201)24. 别克君威间歇性水温高故障维修 (202)25. 凯越的变速器故障灯闪烁入档冲击 (202)第六章东风雪铁龙系列轿车维修案例分析 (203)1. 富康松离合时易熄火 (203)2. 富康车起步易熄火 (204)3. 富康经常熔断保险 (205)4. AL4 型自动变速器疑难故障解析 (207)5. 富康两厢车起步易熄火的故障诊断 (209)6. 雪铁龙凯旋怠速时车身抖动故障检修 (210)7. 雪铁龙凯旋汽车怠速时车身抖动故障 (211)8. 神龙富康988 的液晶显示器不正常 (211)9. 富康车发电机噪音故障诊断及排除 (212)10. 富康车机油压力警告灯不正常故障 (212)11. 富康汽车方向盘车身抖动故障检修 (213)12. 雪铁龙赛纳轿车加速无力的故障 (213)13. 毕加索轿车车门锁控制故障两例 (214)14. 爱丽舍轿车发动机点火失败故障 (216)15. 毕加索车型故障两例的检测和维修 (217)第七章东风风行系列轿车维修案例分析 (220)1. 东风风行加速不良 (220)第八章现代系列轿车维修案例分析 (222)1. 曲轴位置传感器故障引发的思考 (222)2. 电控柴油共轨发动机无法启动 (223)3. 韩国现代轿车加速悠车故障排除一例 (224)4. 现代伊兰特行驶中坐车动力不足故障排除 (225)5. 现代伊兰特行驶中动力不足故障检修 (227)6. 伊兰特1、2 缸不点火故障检修实例 (228)7. 伊兰特行驶中坐车动力不足的故障 (229)8. 98 款现代索娜塔起动机间歇性停转 (230)9. 现代索娜塔汽车怠速不稳 (232)10. 现代索纳塔汽车发动机怠速不稳故障 (233)12. 伊兰特轿车遥控器失灵的解决方法 (234)第九章马自达系列轿车维修案例分析 (234)1. 曲轴位置传感器故障引发的思考 (234)2. 马自达M6 的发动机加速时异响排除 (235)3. 马自达ABS 故障码的读取以及清除 (236)4. 海南马自达福美来发动机不启动 (237)第十章奇瑞系列轿车维修案例分析 (238)1. 曲轴位置传感器故障引发的思考 (238)2. 奇瑞风云“怪病” (239)3. 奇瑞QQ行驶“发顿” (241)4. 奇瑞轿车EPC指示灯点亮故障排除 (243)5. 奇瑞发动机起动不畅的故障诊断 (244)6. 旗云轿车遥控器不起作用的故障维修 (244)7. 奇瑞汽车加速不畅故障解决维修方法 (245)8. 奇瑞汽车SQR7160 发动机故障的检修 (245)9. 旗云遥控器不起作用故障维修检测 (246)10. 奇瑞SQR7160 车发动机的故障诊断 (246)11. 奇瑞车变速器会出现空挡异响现象 (247)12. 2002 款奇瑞车安全气囊故障的排除 (248)第十一章江淮系列轿车维修案例分析 (249)1. 瑞风ABS灯间歇性报警 (249)2. 瑞风不能高速行驶 (250)3. 瑞风车大修后熄火 (252)第十二章日产系列轿车维修案例分析 (255)1. 日产途乐无法加速 (255)2. 奇怪的防盗器自动报警的故障检修 (255)3. 日产蓝鸟发动机启动困难、加速无力 (256)4. 日产探索（QUEST）动力不足故障排除 (257)5. 日产风度A32 轿车不能起动故障排 (258)6. 尼桑风度汽车发动机启动困难的维修 (259)7. 尼桑风度车发动机启动困难症状维修 (260)8．日产Altima汽车SRS故障的诊断方法 (261)9.日产风度少见的发动机起动困难故障 (262)10. 风度汽车发动机常见故障分析与维修 (263)11. 尼桑汽车中高速时车身发颤故障排除 (265)12. 风度A33 发动机易熄火故障诊断维修 (265)13. 2000 款的风度A33 制动熄火故障检修 (265)14. 尼桑德胜C280 车空调压缩机不工作 (266)16. 日产发动机智能电源分配模块故障 (268)第十三章克莱斯勒系列轿车维修案例分析 (270)1. 切诺基无规则熄火 (270)2. 吉普2500 安全气囊系统故障检测及维修 (272)3. 北京切诺基电喷车故障排除两例 (272)4. 切诺基吉普电喷发动机运转不稳，加速不良 (274)5. 北京切诺基汽车发动机回火故障检修 (275)6. BJ2021 型吉普车后桥异响原因简析 (276)7. 切诺基油箱变形发动机发抖故障 (277)8. BJ2020 越野车起动机“挂齿”故障 (278)8. 大切诺基无法起动故障维修的一例 (279)9. 切诺基发动机水温过高故障解析 (280)第十四章长安铃木系列轿车维修案例分析 (281)1. 羚羊发动机故障灯常亮 (281)2. 雨燕电动门窗失灵 (281)3. 长安奥拓汽车无法起动故障检测维修 (283)第十五章一汽轿车维修案例分析 (284)1. 红旗间歇性加速不良 (284)2. 红旗车严重烧机油 (285)第十六章丰田系列轿车维修案例分析 (287)1. 威驰发动机不能启动 (287)2. 丰田海狮无规律熄火 (288)3.丰田陆地巡洋舰4500 发动机抖动故障检修 (290)4.丰田皇冠高调整装置反应迟钝故障检修 (290)10. 丰田锐志空调间歇不制冷故障一例 (291)11. 丰田佳美3.0 轿车怠速与加速时配气机构异响 (292)12. 皇冠发动机怠速不稳维修案例 (292)13. 加速不良丰田车系发动机控制系统故障维修 (294)9. 皇冠3.0 轿车加速时发抖故障检测维修 (295)14. 丰田科罗拉无法启动的故障检测维修 (296)15. 皇冠3.0 短时运转即熄火的故障排除 (297)16. 丰田大霸王汽车的加速无力故障解决 (298)17. 丰田佳美汽车发动机故障的检测维修 (298)18. 丰田皇冠汽车的自动变速器故障检修 (299)19. 丰田佳美轿车的ABS失效故障检修 (301)20. l998 款丰田佳美的防盗遥控器失控 (301)21. 皇冠3.0 车转弯时方向盘抖动故障 (302)第十七章华晨金杯系列维修案例分析 (302)1. 新款金杯发动机故障指示灯报警 (302)第十八章雷克萨斯系列维修案例分析 (303)1. 凌志ES300 水温高 (303)2. 凌志LS400 轿车SRS故障代码的读取与清除 (306)3. 凌志轿车怠速不稳，加速无力，排气管过热故障排除 (307)4. 凌志车自动变速器的电控故障维修 (307)第十九章沃尔沃系列维修案例分析 (309)1. 沃尔沃（VOLVO）S80 启动后熄火 (309)第二十章道奇汽车维修案例分析 (312)1. 道奇捷龙无怠速 (312)2. 道奇旅行车加速不畅故障检修分析 (315)3. 道奇大捷龙汽车的车身抖动故障检修 (316)4. 美国道奇车减速踩刹车熄火的故障 (317)第二十一章凯迪拉克轿车维修案例分析 (318)1. 凯迪拉克轿车动力不足的故障检修 (318)2. 凯迪拉克汽车自动变速器的故障排除 (318)3. 凯迪拉克轿车的发动机综合故障排除 (319)4. 凯迪拉克汽车的前桥金属炸裂响故障 (320)5. 凯迪拉克车水箱开锅风扇不转故障 (321)6. 凯迪拉克轿车前桥金属炸裂响故障 (321)7. 凯迪拉克的水箱开锅风扇不转故障 (321)第二十二章五十铃汽车维修案例分析 (322)1. 五十铃NKR冬季冷车启动困难故障 (322)第二十三章奔驰汽车维修案例分析 (323)1. 奔驰轿车发动机启动困难加速无力 (323)2. 奔驰轿车发动机熄火后不能再起动 (323)3. 奔驰汽车严重跑偏的检测与维修 (324)4. 新款奔驰S320 工作时怠速不稳的故障检测 (325)5. 奔驰500SEL轿车启动冒蓝烟故障维修 (326)6. 98 奔驰S320 轿车速度上不去故障检修 (327)7. 奔驰560SEL 轿车怠速不稳故障排除 (328)8. 奔驰S600 发动机故障灯亮加速不良 (328)9. 奔驰车提速困难且无高速的故障 (330)10. 奔驰300E型轿车的自动变速箱故障 (330)11. 奔驰S300 轿车气门严重异响故障 (330)第二十四章宝马汽车维修案例分析 (331)1. 宝马车系中控防盗锁死的故障解除 (331)2.华晨宝马E90325i起动困难故障解决 (334)3.华晨宝马轿车起动困难故障检测维修 (334)4.宝马汽车高速路车身发抖故障维修 (336)5.宝马525 轿车在制动时转向盘发抖 (336)5. 宝马318iA制动液不断减少故障诊断 (337)6. 宝马730 Li车安全气囊警告灯点亮 (338)7. 宝马X5 的空调出风口有时无冷风 (339)第二十五章天津一汽系列维修案例分析 (340)1. 夏利汽车混和气过浓故障现象解决 (340)2. 02 款佳宝汽车加速不良故障检测维修 (341)3. 夏利汽车发动机工作不稳定故障检修 (341)第二十六章雷诺系列汽车维修案例分析 (342)1. 塔菲克怠速不稳的故障诊断及分析 (342)2. 雷诺商务车自动变速器故障检测维修 (343)第二七章通用系列汽车维修案例分析 (344)1. 94 款雪佛莱鲁米娜无怠速故障排除 (344)2.94 款庞帝克怠速不稳，加速不良故障排除 (346)2. 上海通用别克GL8 中控门锁系统故障 (347)第二十八章欧宝系列汽车维修案例分析 (348)1. 欧宝轿车超速档指示灯时闪时熄 (348)第二十九章大宇系列汽车维修案例分析 (349)1. 大宇蓝龙车行驶时撮车 (349)2. 大宇希望轿车制动不良的故障诊断 (349)第三十章三菱汽车维修案例分析 (350)1. 三菱ABS指示灯常亮不灭 (350)2. 三菱太空车自动变速器不能升三档 (351)3. 帕杰罗汽车的转向灯不闪烁故障检修 (352)4. 三菱帕杰罗底盘有异响有漏油现象 (352)5. 三菱西格玛车加速不良且怠速不稳 (353)6. 三菱车系故障两例故障分析和诊断 (354)第三十一章五菱系列汽车维修案例分析 (355)1. 五菱之光汽车刹车时车身抖故障 (355)第三十二章哈飞系列汽车维修案例分析 (355)1. 哈飞中意发动机无法着车故障排除 (355)第三十三章双龙系列汽车维修案例分析 (356)1. 双龙主席3.2 版喷油器故障排除 (356)第三十四章菲亚特汽车维修案例分析 (357)1. 菲亚特125P轿车热车起动困难故障 (357)第三十五章金杯系列汽车维修案例分析 (358)第一章本田系列轿车维修案例分析1. 本田雅阁中高速加速不良故障现象一辆1996 款、装备自动变速器的本田雅阁，行驶里程为86000km。
众泰汽车维修故障案例汇编（第八期）永康销售中心售后服务部技术支持科2014年11月前言●整理汇编故障维修案例，其目的是提供一个相互交流维修思路和方法的平台，分享各自的维修经验，从而共同提高排故能力，更好的服务于众泰品牌。
●汇编的故障维修案例是由众泰服务站上报给众泰售后服务部技术科的，技术科加以编辑整理，供大家相互学习，取舍故障维修案例的书写方法，取其精华，为己所用。
●汽车故障现象类似，但其故障原因却可以是千差万别，汇编的故障维修案例作为参考和借鉴，并不是排除故障的唯一方法，切不可生搬硬套。
●维修过程中可能走了很多弯路和错路，最后找到的故障原因却可能是非常简单，希望各服务站填写故障维修案例时尽可能如实反映实际维修过程，不要难为情或保留，权当抛转引玉，弯路和错路更具有借鉴和参考意义。
目录■发动机部分1、T600怠速时发动机有“突突”的响声 (4)■底盘部分2、T600车辆挂不上档位 (5)3、T600踩刹车时有连续的嗡嗡声响 (6)4、T600四档及倒档发卡 (7)5、T600行驶时方向向右跑偏 (9)6、T600打方向异响 (10)■电器部分7、T600ABS故障灯亮 (11)8、T600发动机不易熄火 (12)9、T600锁门后会自动开锁又落锁 (16)10、T600遥控无反映，打不着火 (18)11、T600正常熄火时后雨刮工作 (19)12、T600空调暖风不出风 (20)13、T600倒车灯不亮ABS灯亮 (21)14、T600安全气囊灯亮 (22)15、T600车辆私自改装导航后无法启动 (24)16、T600玻璃升降器、电动倒车镜工作不正常 (26)17、T600空调不制冷 (27)18、T600车辆无法熄火、仪表ABS灯报警、导航后视无法显示 (28)19、T600一键启动无应答 (29)■车身部分20、T600车辆颠簸路面左前部异响 (31)1、T600怠速时发动机有“突突”的响声车辆基本信息：车型JNJ6460行驶里程6KM服务商简称临沂瑞德17位VI VIN N码LJ8F2C5D6EB014138生产日期2014.06.26反馈人姓名发动机号UCGE6230186购车日期联系电话故障现象：该车启动车后怠速时发动机有突突突的响声，加速时听不到。

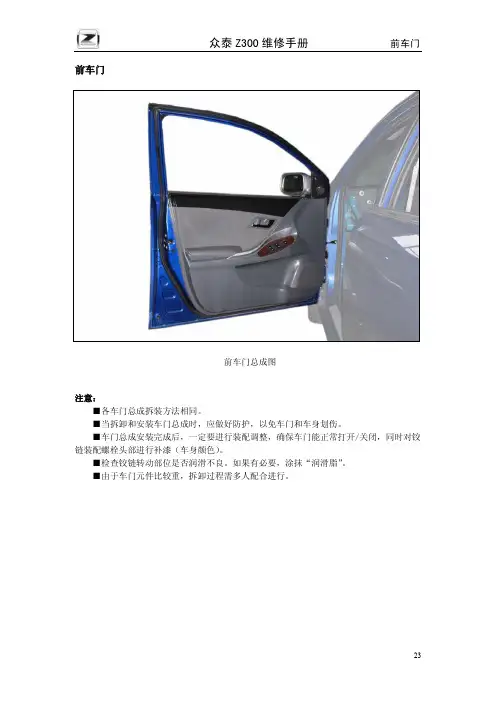

前车门前车门总成图注意：■各车门总成拆装方法相同。
■当拆卸和安装车门总成时，应做好防护，以免车门和车身划伤。
■车门总成安装完成后，一定要进行装配调整，确保车门能正常打开/关闭，同时对铰链装配螺栓头部进行补漆（车身颜色）。
■检查铰链转动部位是否润滑不良。
如果有必要，涂抹“润滑脂”。
■由于车门元件比较重，拆卸过程需多人配合进行。
前车门更换1.拆卸1）关闭点火开关，断开蓄电池负极。
2）拆卸前轮罩。
“参考前轮罩拆装”3）拆下中网进气格栅。
“参考中网进气格栅拆装”4）拆卸前保险杠。
“参考前保险杠拆装”5）拆卸组合大灯。
“参考组合大灯拆装”6）拆卸翼子板。
“参考翼子板拆装”7）拆卸前立柱下饰板。
8）拆卸前门线束搭铁、断开前门线束接插件。
9）拆卸车门限位器的固定螺栓。
拧紧力矩：25±2 N•m10）拆卸车门总成的固定螺栓。
拧紧力矩：35±3 N•m注意：■拆卸时应分多次进行，切不可一次松下。
■应由下往上进行拆卸。
11）在助手的帮助下移开车门，拔出车门线束总成。
12）在助手的帮助下将车门抬下，放置于合适的地方。
2.安装按拆卸的相反顺序安装。
注意：■安装时应分多次进行紧固，切不可一次拧紧。
前车门内饰板更换1.拆卸1）关闭点火开关，拆下蓄电池负极。
2）用平口螺丝刀将车门内拉手盖撬下。
3）用平口螺丝刀撬开前门板皮质装饰块。
4）用平口螺丝刀撬开车窗玻璃升降开关。
5）断开玻璃升降器开关接插件。
6）拆下前门内饰板3个固定螺钉7）撬开内饰板卡扣，拆开车门内饰板。
注意：■拆卸内饰板过程中, 特别小心卡扣，否则车门内饰板容易破损。
2.安装按拆卸的相反顺序安装。
注意：■安装前车门内饰板时，先确认卡扣正确的安装在车身上的板孔内，然后将它们压入。
外电动后视镜更换1.拆卸1）关闭点火开关，拆下蓄电池负极。
2）打开车门，用平口螺丝刀将后视镜内饰板拆下。
3）断开高音扬声器线束接插件，取下后视镜内饰板及高音扬声器。
4）拆卸前车门内饰板。
第一章车身结构车身前后端注意事项■在拆卸和安装元件时，防止损坏或刮伤。
■从饰件上拆下卡扣时，用布包住平口螺丝刀头。
■安装车身饰件时，先确认卡扣牢固安装在车身上的板孔内，然后小心将它们压入。
■拆装较大的零部件时需要两个人操作，以免跌落。
■拆装有些橡胶饰件时请勿用力过大。
引擎盖总成引擎盖总成图1. 拆卸1）打开并支承引擎盖。
2）拆卸引擎盖隔热垫上的卡扣。
3）拆下引擎盖隔热垫。
2. 安装按拆卸的相反顺序安装。
注意：■在拆卸或安装引擎盖支撑杆时，必须采用附加支承，以免造成车辆损坏或人员伤害。
1. 拆卸1）打开并支承引擎盖。
2）把支撑杆下端拔开，取下支撑杆。
2. 安装按拆卸的相反顺序安装。
1.纵向和横向间隙调整1）打开并支承引擎盖。
2）拆下引擎盖锁钩。
拧紧力矩：10±3 N•m3）松开相应引擎盖铰链螺栓并关闭引擎盖。
拧紧力矩：12±3 N•m4）调整横向和纵向间隙，打开引擎盖，将固定螺栓拧紧到规定力矩。
5）临时安装引擎盖锁钩，调节引擎盖锁钩至锁钩与锁体良好啮合状态。
6）拧紧引擎盖锁钩固定螺栓到规定力矩。
7）盖好引擎盖，检查对齐情况。
1）打开并支承引擎盖，拆下引擎盖锁钩。
2）根据引擎盖面差情况调节引擎盖缓块至合适高度。
3）盖好引擎盖，检查对齐情况。
4）暂时拧紧引擎盖锁钩，调节引擎盖锁体至锁钩与锁体良好啮合状态。
将引擎盖锁钩的固定螺栓拧紧到规定扭矩。
5）盖好引擎盖，再次检查对齐情况。
1.拆卸1）打开并支承引擎盖。
2）用适当的物体支撑引擎盖没有支撑杆的一侧，防止其下落。
注意：■在拆卸或安装引擎盖支撑装置时，必须采用辅助支承支撑没有支撑杆的一侧，以避免可能造成的车辆损坏或人员伤害。
3）拆除引擎盖上隔热垫。
4）分别撬下左右2个洗涤喷嘴，断开洗涤器软管，取下喷嘴。
5）断开洗涤软管相关管路接头，撬开相关固定卡扣，拆下洗涤器软管。
6）在助手帮助下，拆卸引擎盖两边铰链上的固定螺栓。
5）在助手帮助下，拆卸引擎盖。

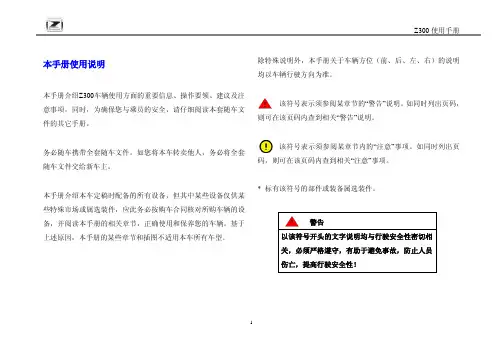

1本手册使用说明本手册介绍Z300车辆使用方面的重要信息、操作要领、建议及注意事项，同时，为确保您与乘员的安全，请仔细阅读本套随车文件的其它手册。
务必随车携带全套随车文件。
如您将本车转卖他人，务必将全套随车文件交给新车主。
本手册介绍本车定稿时配备的所有设备，但其中某些设备仅供某些特殊市场或属选装件，应此务必按购车合同核对所购车辆的设备，并阅读本手册的相关章节，正确使用和保养您的车辆。
基于上述原因，本手册的某些章节和插图不适用本车所有车型。
除特殊说明外，本手册关于车辆方位（前、后、左、右）的说明均以车辆行驶方向为准。
该符号表示须参阅某章节的“警告”说明。
如同时列出页码，则可在该页码内查到相关“警告”说明。
该符号表示须参阅某章节内的“注意”事项。
如同时列出页码，则可在该页码内查到相关“注意”事项。
* 标有该符号的部件或装备属选装件。
警告以该符号开头的文字说明均与行驶安全性密切相关，必须严格遵守，有助于避免事故，防止人员伤亡，提高行驶安全性！2以该符号开头的文字说明表示可能导致车辆损坏的原因。
以该符号开头的文字说明均与环境保护及燃油经济性有 关。
以该符号开头的文字说明为某章节相关内容的附加说明。
鉴于众泰控股集团有限公司将不断对汽车进行改型与改进，因此，后续车型的装备和性能将会有所变化，恕不另行通知。
请您勿以其它版本的说明书的内容与您所购汽车的装备和性能进行比较并以两者的差别为依据提出补偿装备的要求。
如您对所购汽车及随车说明书有不明之处，请咨询众泰汽车特约服务站。
众泰控股集团有限公司版权所有，未经众泰控股集团有限公司同意不得翻印。
亲爱的用户：本使用说明书适用于下表中各种型号的众泰Z300轿车，请您在阅读本书之前，务必先对照表中的型号以确认您的车型。
名称型号发动机变速箱排量（升）众泰Z300轿车JNJ7153Q TNN4G15 五速手动变速箱 1.5众泰Z300轿车JNJ7153 4A91S 五速手动变速箱 1.5众泰Z300轿车JNJ7163 4A92S 四速自动变速箱 1.634目 录使用篇 (6)1安全装置 ................................................................................................................ 7 1.1座椅 ................................................................................................................. 7 正确调整座椅的重要性 ................................................................................... 7 1.2头枕 ................................................................................................................. 8 a.正确调整头枕 ................................................................................................ 8 b.头枕调整与拆卸 ............................................................................................ 9 1.3前排座椅 ....................................................................................................... 10 前排座椅手动调整 ......................................................................................... 10 1.4后座椅 ........................................................................................................... 10 翻折后座椅靠背 ............................................................................................. 10 1.5被动安全 ....................................................................................................... 11 a.基本原则 ...................................................................................................... 11 b.安全带 .......................................................................................................... 16 c.安全气囊系统 .............................................................................................. 22 d.儿童安全保护 .............................................................................................. 31 2操作系统及装备 .................................................................................................. 38 2.1驾驶室 ........................................................................................................... 38 a.仪表及操纵机构总布置 ............................................................................... 39 b.组合仪表及警报/指示灯 ............................................................................... 40 c.方向盘线控按键功能说明*.................................................................................45 2.2开启和关闭车辆 ........................................................................................... 45 a.钥匙 ............................................................................................................... 46 b.遥控钥匙 ....................................................................................................... 48 c.自车内开启和闭锁车辆 ................................................................................ 50 d.电子防盗系统 ............................................................................................... 51 e.车辆防盗系统 ............................................................................................... 52 f.门窗玻璃升降器 .. (53)g.滑动/翻开式电动天窗* (55)2.3车灯和视野 ................................................................................................... 57 a.车灯 .............................................................................................................. 57 b.车内照明灯 .................................................................................................. 60 c.保持清晰视野 .............................................................................................. 61 d.风窗玻璃刮水器 .......................................................................................... 62 e.后视镜 .......................................................................................................... 64 2.4座椅和储物设施 ........................................................................................... 65 a.正确调整座椅的重要性............................................................................... 65 b.头枕 .............................................................................................................. 66 c.前、后排座椅 .............................................................................................. 68 e.储物设施 ....................................................................................................... 70 f.地图袋、烟灰盒、点烟器和电源插座.......................................................... 73 g.三角警示牌 .................................................................................................. 77 h.行李箱 .......................................................................................................... 78 2.5空调系统 ....................................................................................................... 79 a.手动空调系统 .............................................................................................. 79 b.自动空调系统* ............................................................................................ 86 2.6行驶系统 ....................................................................................................... 93 a.点火开关 ...................................................................................................... 93 b.启动和关闭发动机 ...................................................................................... 94 c.手动变速箱 .................................................................................................. 96 d.自动变速箱...................................................................................................97 e.手制动器 .................................................................................................... 100 f.驻车距离报警系统* ................................................................................... 101 g.带摄像头的驻车辅助系统*.......................................................................103 h.转向系统 . (105)5保养维护篇 (108)1.智能化技术 ........................................................................................................ 109 1.1制动系统 ..................................................................................................... 109 1.2转向系统 ................................................................................................... 1110 1.3发动机故障与排气系统 ............................................................................. 1110 2.车辆与环境 ...................................................................................................... 1132 2.1车辆走合和走合后驾驶须知 ..................................................................... 1132 2.2提高经济性/降低环境污染 ........................................................................ 118 3.车辆的清洁和养护 ............................................................................................ 119 3.1一般说明 ..................................................................................................... 119 3.2车辆外部养护 ........................................................................................... 1210 3.3车辆内部养护 ........................................................................................... 1254 4.附件、改装和零部件更换 ................................................................................ 128 4.1附件和零部件 ............................................................................................. 128 4.2维修和技术改装 ......................................................................................... 130 5.检查及添加油液 .............................................................................................. 1310 5.1添加燃油 ................................................................................................... 1310 5.2燃油 ........................................................................................................... 1332 5.3发动机舱内安全作业须知 ......................................................................... 1343 5.4发动机机油 ................................................................................................. 139 5.5自动变速箱润滑油.......................................................................................139 5.6冷却液 ....................................................................................................... 1454 5.7制动液 .......................................................................................................... 147 6.行驶安全 ............................................................................................................ 149 6.1车轮 .............................................................................................................. 150 6.2防滑链 .......................................................................................................... 159 7.自己动手 .......................................................................................................... 1610 7.1保险丝 ....................................................................................................... 1610 7.2应急起动 ................................................................................................... 1643 7.3牵引和牵引起动 (167)技术数据篇 (169)1.技术数据简要说明 ........................................................................................... 1710 1.1阅读须知 .................................................................................................... 1710 1.2车辆识别数据 ............................................................................................ 1721 1.3底盘标记 ..................................................................................................... 171 1.4技术数据测定方法 .................................................................................... 1732 1.5车轮 ........................................................................................................... 1743 2.整车技术数据 ................................................................................................... 1765 汽油发动机 (1765)使用篇671安全装置1.1座椅正确调整座椅的重要性正确地调整座椅对发挥安全带和安全气囊系统的最佳保护作用至关重要。
