ZA-35T高压支柱绝缘子概述

高压电线连接塔的一端挂了很多盘状的绝缘体,它是为了增加爬电距离的,通常由玻璃或陶瓷制成,就叫绝缘子。

为了防止浮尘等污秽在绝缘子表面附着,形成通路被绝缘子两端电压击穿,即爬电.故增大表面距离,即爬距,沿绝缘表面放电的距离即泄漏距离叫爬距.爬距=表面距离/系统最高电压.根据污秽程度不同,重污秽地区一般采用爬距为31毫米/每千伏。

零值绝缘子指的是在运行中绝缘子两端的电位分布接近零或等于零的绝缘子。

零值或低值绝缘子的影响：线路导线的绝缘依赖于绝缘子串,由于制造缺陷或外界的作用,绝缘子的绝缘性能会不断劣化,当绝缘电阻降低或为零时称为低值或零值绝缘子.我们曾对线路进行检测,零值或低值绝缘子的比例竟高达 9%左右.这是本公司线路雷击跳闸率高的另一主要原因。

绝缘子是光滑的，可以减少电线之间的容抗作用，以减少电流的流失。

绝缘子特点：1、支柱绝缘子均符合GB8287.1 《高压支柱瓷绝缘子技术条件》和GB12744，《耐污型户外棒形支柱瓷绝缘子》的规定，也符合国际标准IEC168《标称电压高于1000伏的系统用户内和户外瓷或玻璃支柱绝缘子的试验》及IEC出版物815《绝缘子在污秽条件下的选用导则》的规定。

2、绝缘子机械强度高、分散性小，运行安全可靠。

3、绝缘子低温机械性能好。

为检验产品的低温机械性能，在松辽水利委员会的水科所低温试验室模拟室外冬季温度的变化，对ZSW1-110/4 型绝缘子进行冷冻试验。

经过几次温度循环后，在低温下将试晶做弯曲破坏试验。

试验结果证明绝缘子在-40℃条件下弯曲破坏强度与室温相比无明显变化。

4、耐污性能优良。

绝缘子的耐污秽性能主要取决于产品的结构及伞裙的造型。

该方面做了大量的工作。

通过设计优选、人工污秽试验优选和自然污秽试验优选，最后确定了大小伞相间、伞下带棱的绝缘子伞裙。

用该伞裙研制的额定电压126kV、252kV 弯曲破坏负荷不小于12kV、爬电比距25mm/kV的绝缘子，在0.12mg/㎝2等值盐密下，可长期耐受最高运行相电压，即绝缘子III级的爬电距离，可耐受IV级等值盐密污秽。

35KV复合支柱绝缘子
一、35KV复合支柱绝缘子产品概述
复合支柱绝缘子抗弯曲性能好，防污能力强，抗冲击能力强，防震和防脆断性能好，体积小，重量轻，安
装方便，可免维护，不需人工清扫，与瓷具有可互换性。

二、35KV复合支柱绝缘子功能特点
复合绝缘子采用了特种钢材制造的金具，金具端头采用迷宫式设计原理，多层保护，密封性能好，解决了
绝缘子最关键的问题----界面电气击穿。

金具与芯棒的联接采用国际上最先进的电脑控制同轴恒压压接工艺，并配有全自动声发射探伤检测系统，保证了金具与芯棒的联接的可靠性与稳定性。

芯棒采用ERC高温耐酸棒，芯棒与硅橡胶界面涂有特种偶联剂。

伞套采用了高温高压下一次性整体成型工艺，配合电脑监控的二
段硫化工艺，延长了产品的使用寿命。

三、35KV复合支柱绝缘子技术参数表
四、安装注意事项
(1)绝缘子应轻拿、轻放避免与铁件、工具等尖硬物摩摖碰撞。

(2)产品起吊时,绳结要打在端部附件上,严禁打在伞群或护套上,绳子必须碰及伞群与护套部分时,应在接触
部分用软布包裹。

(3)严禁脚踩绝缘子伞群。

(4)不得将复合绝缘子当做放线的辅助工具,以免使其受到冲击力或弯曲而损伤绝缘子。

(5)安装均压环时,应注意调整均压环与轴线垂直安装,对于开口型均压环,应注意两端开口方向一致,有利于
放电和保护伞群。

一、户内支柱绝缘子概述户内支柱绝缘子用于额定电压6~35kV户内电站，变电所配电装置及电器设备，用以绝缘和固定导电部分。

绝缘子适用于周围环境温度为-40℃~+40℃，安装地点海拔高度普通型不超过1000m，高原型不超过4000m。

绝缘子按胶装结构分为外胶装，内胶装和联合胶装三种结构型式，绝缘子按额定电压与抗弯强度等级分类如下：注：表中（）表示非标准等级二、绝缘子结构简介绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。

瓷件端面与金属附件胶装接触部位垫有弹性衬垫，瓷件胶装部位分别采用上砂、滚花、挖槽等结构，以保证机械强度、防止松动、扭转。

瓷件表面均匀上白釉，金属附件表面涂灰磁漆。

绝缘子瓷件主体结构有空腔隔板（可击穿式）结构和实心（不可击穿式）结构两种。

联合胶装支柱绝缘子一般属实心不可击穿式结构。

后一种结构比前一种结构提高了安全可靠性，减少了维护测试工作量。

绝缘子瓷件外形有多棱或少棱两种，多棱形增加了沿面距离，电气性能优于少棱形，除将逐步淘汰的外胶装支柱绝缘子外，其余产品均为多棱形。

内胶装结构，由于金属附件胶入瓷件孔内，相应的增加了绝缘距离，提高了电气性能，同时也缩小了安装时所占空间位置，但由于内胶装对提高机械强度不利，故机械强度要求较高的绝缘子，宜采用联合胶装（即上附件采用内胶装，下附件采用外胶装）。

三、技术标准户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》制造。

四、型号说明Z——户内外胶装支柱绝缘子；ZN——户内内胶装支柱绝缘子；ZL——户内联合胶装支柱绝缘子；对于外胶装支柱绝缘子，破折号前字母L表示多棱式，字母A、B、D表示机械破坏负荷分别为3.75，7. 5，20kN。

字母后分数，分子表示额定电压千伏数，分母为机械破坏负荷kN数。

N——内胶装上下附件为单螺孔者；Y——外胶装和联合胶装下附件为圆形者；T——外胶装下附件为椭圆形者；F——外胶装下附件为方形者；G——高原型（老产品为GY）五、外形及安装尺寸。

悬式绝缘子X-3,X-3C,X-4.5,XP-4.5C,XP-70,XP-70C,XP-100,XP-120,XP-160,XW P-70,XWP-100,XWP-120,XWP-160,XMP-70,XMP-100,XMP-120,X MP-160,XHP-70,XHP-100,XHP-120,XHP-160。

柱式绝缘子PS-15,PS-20,PS-35。

瓷横担绝缘子S-10/2.5,S-35/5.0,S-185,S-210,S-280,S-380,S-450。

针式绝缘子P-6,P-10,P-15,P-20,P-35。

复合悬式绝缘子FXBW4-10/70,FXBW4-35/70,FXBW4-66/70,FXBW4-110/70,FXBW4 -220/100,FXBW4-220/160,FXBW4-330/160,FXBW4-500/180。

针式复合绝缘子FPQ-10/4T20,FPQ-35/6T20。

瓷拉棒SL-10/30,SL-10/40,SL-15/30,SL-15/40。

拉紧绝缘子J-4.5,J-5,J-7,J-9。

低压蝶式绝缘子ED-1,ED-2,ED-3。

电车、机车绝缘子WX-01,WX-02,WH-01,WH-02,CD-1,CD-01。

针式瓷瓶PD-1,PD-2,PD-3。

户内外支柱绝缘子ZA-6Y,ZA-6T,ZB-6Y,ZB-6T,ZA-10Y,ZA-10T,ZB-10Y,ZB-10T,ZC-10 F,ZD-10F,ZD-20F,ZA-35Y,ZA-35T,ZB-35F,ZL-10/4,ZL-10/8,ZL-10/1 6,ZL-20/16,ZL-20/30,ZL-35/4,ZL-35/4Y,ZL-35/8,ZLA-35T,户内内胶装支柱绝缘子ZLA-10MM,ZLB-10MM,ZNA-6MM,ZNB-10MM,ZNB-10SS。

户外针式支柱绝缘子ZLA-6,ZPB-10,ZPD-10。

高压支柱瓷绝缘子概述：高压支柱瓷绝缘子用于标称电压高于1000V、频率不超过100Hz的交流系统中运行的高压电器或在配电装置中用来绝缘和支持带电导体(母线和触头等)。

组成与分类：高压支柱瓷绝缘子由上、下金属附件和绝缘件(瓷件)通过胶合剂胶合而成。

胶合剂由不低于42.5号的硅酸盐水泥和石英砂配制的。

金属附件一般由铸铁制成，表面刷上防锈漆或热镀锌。

高压支柱瓷绝缘子按额定电压分为7.2、12、24、40.5、72.5、126、252、362和550kV等9 级，其中户内绝缘子仅生产7.2〜40.5kV级。

绝缘子机械强度等级是按规定的弯曲破坏负荷值确定的。

机械强度标准值如下：(1)户内支柱绝缘子：2, 4, 8, 6, 25KN；(2)户外棒形支柱绝缘子:2, 4, 6, 8, 10, 12.5, 16, 20, 25, 31.5, 40KN；(3)户外针式支柱绝缘子:3.75, 5, 10, 20KN。

绝缘子按装置场所不同可分为户内支柱绝缘子和户外支柱绝缘子两类。

户内支柱绝缘子按结构可分为外胶装、内胶装和联合胶装3个系列。

(1)外胶装支柱瓷绝缘子：是最早生产的户内空心隔板支柱绝缘子,其中上金属附件和下金属附件用胶合剂胶装在带空腔的瓷件的外圆柱面上,称为外胶装结构。

上金属附件是圆形的,下金属附件有圆形、椭圆形和方形的三种型式。

瓷件表面上一般有很少的几个棱,以提高冲击和工频闪络电压,特别是靠近上附件的棱对提高冲击闪络电压有较大的意义。

为了减少热应力以及调节瓷件制造上的高度差别,附件和瓷件之间垫有衬垫。

(2)户内内胶装支柱瓷绝缘子：针对外胶装绝缘子的缺点,为了减小绝缘子外形尺寸,特别是高度尺寸,发展了户内内胶装绝缘子系列。

为了充分利用绝缘件高度,上、下金属附件均借胶合剂胶装入瓷件的上、下孔内,衬垫是为了缓和热应力或作为一个隔层的。

内胶装绝缘子的优越性不仅是绝缘子本身的尺寸、质量和金属材料消耗比外胶装系列减少许多,更重要的是它使所配套的电器和配电装置(如隔离开关、成套配电装置等)尺寸和质量减小,并节省了电力设备所占空间。

35kv支柱绝缘子参数35kv支柱绝缘子是电力系统中常用的一种绝缘设备，具有重要的电气功能和安全保护作用。

本文将从支柱绝缘子的材质、结构、特性、应用等方面进行详细介绍。

一、材质35kv支柱绝缘子通常采用高强度陶瓷材料制成，如硅橡胶陶瓷、高铝陶瓷等。

这些材料具有良好的绝缘性能和机械强度，能够承受高电压和机械载荷。

二、结构35kv支柱绝缘子通常由绝缘子本体、绝缘子帽、金属螺栓等组成。

绝缘子本体是支撑导线和绝缘介质的主要部分，具有绝缘和机械强度的功能。

绝缘子帽用于保护绝缘子本体，防止外界因素对绝缘子的侵蚀和损坏。

金属螺栓用于连接绝缘子和支架，保证绝缘子的稳固性。

三、特性1. 高绝缘强度：35kv支柱绝缘子能够承受高达35kv的电压，确保电力系统的安全运行。

2. 良好的耐候性能：支柱绝缘子的陶瓷材料具有优异的耐候性能，能够长时间抵御风雨和紫外线的侵蚀。

3. 高机械强度：支柱绝缘子能够承受较大的机械载荷，如风压、冰压等，确保电力设备的稳定性和可靠性。

4. 良好的污秽特性：35kv支柱绝缘子的表面光滑，不易沾污，能够有效抵御灰尘、盐雾等外界环境因素的侵蚀。

四、应用35kv支柱绝缘子广泛应用于电力系统的输配电线路中，承担着支撑导线、绝缘和保护的重要任务。

其主要应用于配电变电站、电力线路、变压器等电力设备中。

在配电变电站中，35kv支柱绝缘子用于支撑和绝缘电力设备，保证电力线路的正常运行。

在电力线路中，支柱绝缘子起到支撑和绝缘导线的作用，保护线路的安全性和可靠性。

在变压器中，支柱绝缘子用于支撑和绝缘变压器的导线和绝缘油槽，保证变压器的正常运行。

总结：35kv支柱绝缘子是电力系统中重要的绝缘设备，具有高绝缘强度、良好的耐候性能、高机械强度和良好的污秽特性等特点。

它广泛应用于配电变电站、电力线路、变压器等电力设备中，保证电力系统的安全运行。

通过不断提高材料的性能和结构的设计，35kv支柱绝缘子的功能和性能将得到进一步的提升，为电力系统的发展做出更大的贡献。

国家电网公司物资采购标准（110kV富平变增容改造工程）变电站用35kV棒形支柱瓷绝缘子专用技术规范（编号：1026001-0035-01）国家电网公司二〇一〇年二月目录1标准技术参数 (3)2 项目需求部分 (4)2.1 货物需求及供货范围一览表 (4)2.2 必备的备品备件、专用工具和仪器仪表供货表 (5)2.3 图纸资料提交单位 (5)2.4 工程概况 (5)2.5 使用条件 (5)2.6 项目单位技术差异表 (6)3投标人响应部分 (6)3.1 投标人技术偏差表 (7)3.2 销售及运行业绩表 (7)3.3 主要组部件材料 (7)3.4 推荐的备品备件、专用工具和仪器仪表供货 (7)3.5 最终用户的使用情况证明 (7)3.6 投标人提供的试验检测报告表 (7)3.7 投标人提供的鉴定证书表 (8)1标准技术参数投标人应认真逐项填写标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有差异，请填写表7 投标人技术偏差表。

表1 35kV 棒式支柱瓷绝缘子标准技术参数表序号 参数名称 单位标准参数值投标人保证值 1型号规格（投标人填写） 2 标准雷电冲击耐受电压（峰值） kV185 （投标人填写） 3工频湿耐受电压(有效值)80（投标人填写） 4 人工污秽试验用盐密/灰密mg/cm 2 0.036～0.08（III 级污秽） （投标人填写）5 爬电比距 mm/k V25(户外） （投标人填写） 6 最小公称爬电距离mm 户外：1256由投标人提供，平均直径≥300mm 时，1.1；平均直径>500mm 时，乘1.2） （投标人填写）7 *实际等效爬电距离（应计及直径系数KD ） mm 户外：Kx1256（投标人填写） 8 绝缘子高度 mm 投标人提供 （投标人填写） 9*干弧距离mm ≥400 （投标人填写）10距离/干弧距离 （干弧距离应计及海拔修正系数KH ） ≤4.0 （投标人填写） 11 绝缘件最大公称直径 mm 投标人提供`（投标人填写） 12 *额定弯曲破坏负荷 kN 4 （投标人填写） 13 额定扭转破坏负荷 kN.m 2 （投标人填写） 14 伞间距s 和伞伸出p 之比 ≥0.8 （投标人填写） 15 绝缘件最大公称直径公差 mm 投标人提供（投标人填写） 16上、下附件端面平行度允许最大偏差mm0.5（投标人填写）17 上、下附件安装孔中心园轴线间最大偏差mm 2(1+h) （投标人填写）18 上、下附件安装孔角度最大偏差(顺时针或逆时针方向) ° 1 （投标人填写） 19质量kg 投标人提供 （投标人填写） 20 附件材质上附件（投标人填写） （投标人填写） 下附件（投标人填写） （投标人填写）注1：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。

35-220kV支柱瓷绝缘子技术规范书工程项目：广西电网公司年月目录1 总则2 使用条件3 技术参数和要求4 试验5 供货范围6 供方在投标时应提供的资料7 技术资料和图纸交付进度8 标志、包装、贮存和运输9 技术服务与设计联络1 总则1.1本规范书适用于35kV—220kV支柱瓷绝缘子，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。

本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。

不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。

1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要标准如下。

下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

本技术规范出版时，所列版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

标准之间有矛盾时，按技术要求较高的标准执行。

GB/T 494-1998 建筑石油沥青GB 772-2005 高压支柱瓷绝缘子瓷件技术条件GB/T 775.1-2006 绝缘子试验方法第1部分：一般试验方法GB/T 775.2-2003 绝缘子试验方法第2部分：电气试验方法GB/T 775.3-2006 绝缘子试验方法第3部分：机械试验方法GB/T 5582-1993 高压电力设备外绝缘污秽等级GB 8287.1-1998 高压支柱瓷绝缘子第一部分：技术条件GB/T 8287.2-1999 高压支柱瓷绝缘子第二部分：尺寸与特性GB 12744-1991 耐污型户外棒形支柱瓷绝缘子GB/T 16434-1996 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T 16927.1-1997 高电压试验技术第一部分一般试验要求JB/T 4307-2004 绝缘子胶装用水泥胶合剂技术条件JB/T 5889-1991 绝缘子用有色金属铸件技术条件JB/T 5891-1991 绝缘子用黑色金属铸件技术条件JB/T 8177-1999 绝缘子金属附件热镀锌层通用技术条件JB/T 9673-1999 绝缘子产品包装JB/T 9674-1999 超声波探测瓷件内部缺陷JB/T 56202-1999 高压支柱瓷绝缘子产品质量分等GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆－防护涂料体系对钢结构的防腐蚀保护IEC 600815 耐污秽绝缘子的使用导则Q/GXD 126.01-2006 电力设备交接和预防性试验规程（广西电网公司企业标准）1.6本设备技术规范书未尽事宜，由需供双方协商确定。

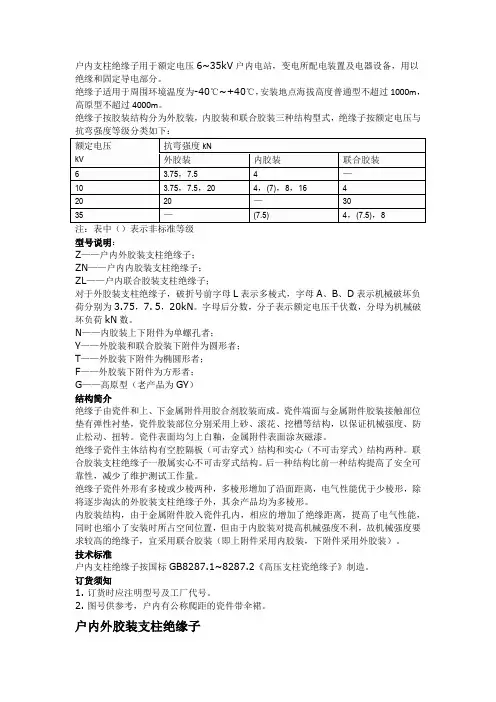

户内支柱绝缘子用于额定电压6~35kV户内电站，变电所配电装置及电器设备，用以绝缘和固定导电部分。

绝缘子适用于周围环境温度为-40℃~+40℃，安装地点海拔高度普通型不超过1000m，高原型不超过4000m。

绝缘子按胶装结构分为外胶装，内胶装和联合胶装三种结构型式，绝缘子按额定电压与注：表中（）表示非标准等级型号说明：Z——户内外胶装支柱绝缘子；ZN——户内内胶装支柱绝缘子；ZL——户内联合胶装支柱绝缘子；对于外胶装支柱绝缘子，破折号前字母L表示多棱式，字母A、B、D表示机械破坏负荷分别为3.75，7. 5，20kN。

字母后分数，分子表示额定电压千伏数，分母为机械破坏负荷kN数。

N——内胶装上下附件为单螺孔者；Y——外胶装和联合胶装下附件为圆形者；T——外胶装下附件为椭圆形者；F——外胶装下附件为方形者；G——高原型（老产品为GY）结构简介绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。

瓷件端面与金属附件胶装接触部位垫有弹性衬垫，瓷件胶装部位分别采用上砂、滚花、挖槽等结构，以保证机械强度、防止松动、扭转。

瓷件表面均匀上白釉，金属附件表面涂灰磁漆。

绝缘子瓷件主体结构有空腔隔板（可击穿式）结构和实心（不可击穿式）结构两种。

联合胶装支柱绝缘子一般属实心不可击穿式结构。

后一种结构比前一种结构提高了安全可靠性，减少了维护测试工作量。

绝缘子瓷件外形有多棱或少棱两种，多棱形增加了沿面距离，电气性能优于少棱形，除将逐步淘汰的外胶装支柱绝缘子外，其余产品均为多棱形。

内胶装结构，由于金属附件胶入瓷件孔内，相应的增加了绝缘距离，提高了电气性能，同时也缩小了安装时所占空间位置，但由于内胶装对提高机械强度不利，故机械强度要求较高的绝缘子，宜采用联合胶装（即上附件采用内胶装，下附件采用外胶装）。

技术标准户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》制造。

订货须知1. 订货时应注明型号及工厂代号。

2. 图号供参考，户内有公称爬距的瓷件带伞裙。

高压支柱复合绝缘子的荷载能力与机械强度分析高压支柱复合绝缘子是电力系统中常用的关键电气设备，用于支撑高压输电线路，承担电力荷载并提供机械强度。

因此，对于高压支柱复合绝缘子的荷载能力和机械强度进行分析是非常重要的。

本文将对高压支柱复合绝缘子的荷载能力和机械强度进行深入探讨。

首先，高压支柱复合绝缘子的荷载能力主要由其结构确定。

复合绝缘子一般由内芯、外护套和引线组成。

内芯承受电气荷载，外护套和引线则起到支撑和固定内芯的作用。

为了确保复合绝缘子的荷载能力，需要从以下几个方面进行分析。

首要的是内芯的设计与材料选择。

内芯一般采用玻璃钢或陶瓷材料制造，这些材料具有高绝缘强度和耐久性，能够承受较高的电气荷载。

在内芯的设计过程中，需要考虑电力系统的运行条件，如电压、线路长度等因素，以确定合适的尺寸和材料。

同时，通过模拟和实验测试，评估内芯的耐久性和强度，以确保其能够承受电力荷载的要求。

其次，外护套和引线的设计也对荷载能力产生影响。

外护套和引线一般采用聚合物材料制造，具有良好的耐磨损和耐环境老化性能。

在设计过程中，需要考虑复合绝缘子所处环境的温度变化和湿度等因素，以选择合适的聚合物材料。

此外，外护套和引线的尺寸和结构也需要进行优化设计，以提高其机械强度和抗拉性能。

除了材料和结构设计，对于高压支柱复合绝缘子荷载能力的分析还需要考虑力学因素。

在电力系统中，复合绝缘子要承受不仅仅是电气荷载，还包括风荷载、结冰荷载、自重等力的作用。

因此，需要对不同荷载情况下的应力和变形进行分析。

在设计过程中，可以采用有限元分析方法，通过建立数学模型，对复合绝缘子的力学行为进行模拟和仿真，以评估其荷载容量。

此外，考虑到复合绝缘子在使用过程中可能受到外界因素的影响，还需要进行可靠性分析。

这包括对材料的老化、外界物理力的冲击等因素进行评估，以保证复合绝缘子在设计寿命内具有足够的可靠性。

可靠性分析还可以帮助确定维护和检修计划，确保复合绝缘子的长期稳定运行。

支柱绝缘子(下载观看更清晰)拼音：zhi zhu jue yuan zi英文：Post insulator韩文：지주绝缘子法文：Pilier isolateur支柱绝缘子简介：支柱绝缘子是一种特殊的绝缘控件，能够在架空输电线路中起到重要作用。

早年间支柱绝缘子多用于电线杆，慢慢发展于高型高压电线连接塔的一端挂了很多悬状的绝缘体，它是为了增加爬电距离的，通常由硅胶或陶瓷制成，就叫绝缘子。

绝缘子在架空输电线路中起着两个基本作用，即支撑导线和防止电流回地，这两个作用必须得到保证，绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效，否则绝缘子就不会产生重大的作用，就会损害整条线路的使用和运行寿命。

支柱绝缘子的型号类型：户内外胶装型户外针式型户外防污型户外棒型户内联合胶装型户内外胶装型支柱绝缘子：ZA-6Y ZA-6T ZB-6Y ZB-6T ZA-10Y ZA-10T ZB-10Y ZB-10T ZA-35YZA-35T ZB-35F ZD-10F户内内胶装支柱绝缘子：ZN-6/4 ZN-6/4N ZN-10/4 ZN-10/4N ZN-10/8 ZN-10/8N GN30-10/630GN30-10/1000 ZN-10/16 ZN-20/16 ZN-20/30户内联合胶装支柱绝缘子：ZL-10/4 ZL-10/8 ZL-10/16 ZL-20/8 ZL-20-16 ZL-20/30 ZL-35/4YZL-35/4T ZL-35/8F ZLD-10F ZLD-20F户外棒形支柱绝缘子：ZS-10/4 ZS-10/5 ZS-15/4 ZS-20/8 ZS-20/10 ZS-20/16 ZS-20/30 ZS-35/8ZS-63/4 ZS-110/4户外针式支柱绝缘子：ZPA-6 ZPB-10 ZPD-10 ZPC1-35 ZPC2-35 ZPD1-35110KV：ZSW2-110/4、ZSW3-110/4、ZSXW-110/4、ZSW-110/6、ZSW-110/8、ZSW-110/10、ZSW-110/4、40.5KV：ZSW7-40.5/4L-2、ZSW7-40.5/8L-2、ZSW8-40.5/4L-3、ZSW8-40.5/8L-3、ZSW9-40.5/4L-4、ZSW2-40.5/4K-2、ZSW2-40.5/6L-2、ZSW1-40.5/4L-2、72.5KV：ZSW7-72.5/4L-3、ZSW7-72.5/8L-3、ZSW8-72.5/4L-4、ZSW1-72.5/4L-3、126KV：ZSW-126/10-3、ZSW1-126/10-3、ZSW-126/10-4、ZSW1-126/10-4、ZSW3-126/10-3、ZSW1-126/10-4、ZSW1-145/10-3、ZSW1-126/12.5-3、ZSW1-126/12-4、ZSW3-126/12.5-3、ZSW-126/12-4、ZSW2X-126/12.5-3、ZSWX-126/12-3、ZSW1X-126/12-3、ZSW4-126/12.5-4、ZSW-126/15-4、ZSW3-126/16-3、ZSW4-126/16-3、ZSW8-126/16-3、ZSW2-126/16-3、ZSW7-126/16-3、ZSW1-126/16-3、ZSW9-126/16-3、ZSW-126/16-4、ZSW1-126/16-4、ZSW2-126/16-4、ZSW3-126/16-4、ZSW4-126/16-4、ZSW-126/16-3、ZSW3-126/16-4、ZSW4-126/16-4、ZSW4-126/12L-4、ZSWX-126/18-2、ZSW3-126/18-3、ZSW5-126/18-3、ZSW-126/18-3、ZSW-126/21-3、ZSW1-126/21-3、ZSW-126/21-4、ZSW-126/25-3、ZSWX-126/25-3、ZSW1-126/25-3、ZSW-126/30-3、ZSW-126/32-3 252KV：ZSW15-252/8-3、ZSW16-252/8-3、ZSW20-252/8-3、ZSW2-252/8-3、ZSW18-252/8、ZSW19-252/8、ZSW17-252/8、ZSW-252/8-4、ZSW1-252/8-4、ZSW2-252/8-4、ZSWX-252/8、ZSW4-252/8-3、ZSW5-252/8-3、ZSW6-252/8-3、ZSW3-252/8-3、ZSW7-252/8-3、ZSW2-252/8-3、ZSW22-252/8、ZSW23-252/8、ZSW24-252/8、ZSW10-252/8-3、ZSW3-252/8-4、ZSW4-252/8-4、ZSW5-252/8-4、ZSW6-252/8-4、ZSW7-252/8-4、ZSW8-252/8-4、ZSW-252/10-3、ZSW3-252/10-4、ZSW2-252/10-4、ZSW4-252/10-3、ZSW5-252/10-4、ZSW-252/12-3、ZSW1-252/12.5-3、ZSWX-252/12-3、ZSW2-252/12、ZSW3-252/12、ZSW-252/15-3、ZSW1-252/15、ZSW-252/16-3、ZSW2-252/16363KV：ZSW7-363/4-2、ZSW7-363/8K-2、ZSW7-363/10K-2、ZSW8-363/8K-2、ZSW8-363/10K-2、ZSW9-363/8K-3、ZSW9-363/10K-3、ZSW4-363/8K-3、35KV：ZSW-35/4、ZSW-35/6、ZSW-35/8、ZSW-35/400、ZSW1-35/600、ZSW-35/800、ZSW1-35/6 支柱绝缘子作用：高压电线连接塔的一端挂了很多盘状的绝缘体,它是为了增加爬电距离的,通常由玻璃或陶瓷制成,就叫绝缘子。

户内支柱瓷绝缘子
产品特点：绝缘子由支柱瓷件和两端金属附件组成，并采用高强度水泥胶合剂合成一个整体，具有良好的电气性能和较高的机械强度
ZN—户内内胶装支柱瓷绝缘子；
ZL—户内联合胶装支柱瓷绝缘子：
Z—户内外胶装支柱瓷绝缘子；
A、B、C、D—机械破坏负荷等级
Y—圆形底座T—椭圆形底座F—方形底座N—内胶装上、下附件均为单螺孔者短横后面的数字：分子为额定电压千伏数，分母为弯曲破坏负荷千牛数
ZN-10/4型高压支柱绝缘子ZL-10/8支柱绝缘子
35-66KV户内支柱绝缘子
户外支柱瓷绝缘子
ZS—实心棒形支柱瓷绝缘子
ZSX—悬挂式的实心棒形支柱瓷绝缘子
ZSW—耐污型户外棒形支柱瓷绝缘子
ZSW-132KV高压支柱绝缘子
ZSW-252瓷支柱绝缘子。
