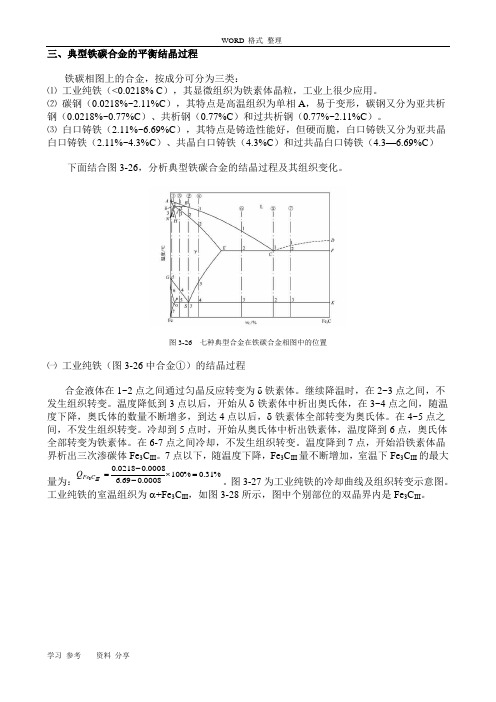

三、典型铁碳合金的平衡结晶过程铁碳相图上的合金，按成分可分为三类：⑴工业纯铁（<0.0218% C），其显微组织为铁素体晶粒，工业上很少应用。
⑵碳钢（0.0218%~2.11%C），其特点是高温组织为单相A，易于变形，碳钢又分为亚共析钢（0.0218%~0.77%C）、共析钢（0.77%C）和过共析钢（0.77%~2.11%C）。
⑶白口铸铁（2.11%~6.69%C），其特点是铸造性能好，但硬而脆，白口铸铁又分为亚共晶白口铸铁（2.11%~4.3%C）、共晶白口铸铁（4.3%C）和过共晶白口铸铁（4.3—6.69%C）下面结合图3-26，分析典型铁碳合金的结晶过程及其组织变化。
图3-26 七种典型合金在铁碳合金相图中的位置㈠工业纯铁（图3-26中合金①）的结晶过程合金液体在1~2点之间通过匀晶反应转变为δ铁素体。
继续降温时，在2~3点之间，不发生组织转变。
温度降低到3点以后，开始从δ铁素体中析出奥氏体，在3~4点之间，随温度下降，奥氏体的数量不断增多，到达4点以后，δ铁素体全部转变为奥氏体。
在4~5点之间，不发生组织转变。
冷却到5点时，开始从奥氏体中析出铁素体，温度降到6点，奥氏体全部转变为铁素体。
在6-7点之间冷却，不发生组织转变。
温度降到7点，开始沿铁素体晶界析出三次渗碳体Fe3C III。
7点以下，随温度下降，Fe3C III量不断增加，室温下Fe3C III的最大量为：%31.0%1000008.069.60008.00218.03=⨯--=ⅢCFeQ。
图3-27为工业纯铁的冷却曲线及组织转变示意图。
工业纯铁的室温组织为α+Fe3C III，如图3-28所示，图中个别部位的双晶界内是Fe3C III。
图3-27 工业纯铁的冷却曲线及组织转变示意图 图3-28 工业纯铁的显微组织 400× ㈡ 共析钢（图3-26中合金②）的结晶过程共析钢的含碳量为0.77%，超过了包晶线上最大的含碳量0.53%，因此冷却时不发生包晶转变，其结晶过程及组织转变示于图3 - 29。

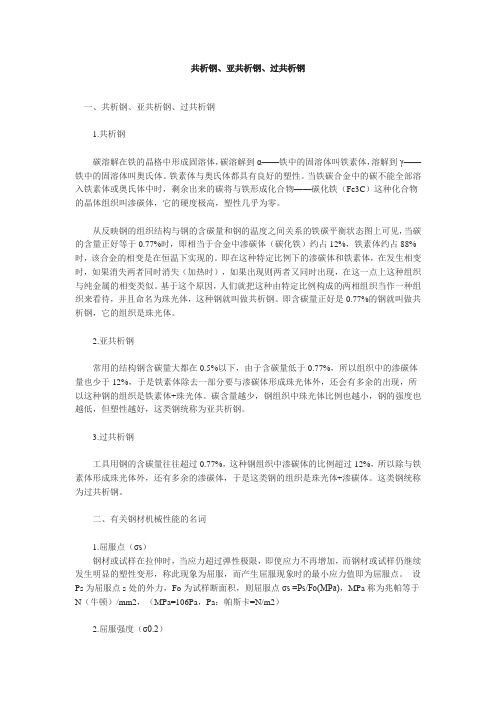

共析钢、亚共析钢、过共析钢一、共析钢、亚共析钢、过共析钢1.共析钢碳溶解在铁的晶格中形成固溶体，碳溶解到α——铁中的固溶体叫铁素体，溶解到γ——铁中的固溶体叫奥氏体。
铁素体与奥氏体都具有良好的塑性。
当铁碳合金中的碳不能全部溶入铁素体或奥氏体中时，剩余出来的碳将与铁形成化合物——碳化铁（Fe3C）这种化合物的晶体组织叫渗碳体，它的硬度极高，塑性几乎为零。
从反映钢的组织结构与钢的含碳量和钢的温度之间关系的铁碳平衡状态图上可见，当碳的含量正好等于0.77%时，即相当于合金中渗碳体（碳化铁）约占12%，铁素体约占88%时，该合金的相变是在恒温下实现的。
即在这种特定比例下的渗碳体和铁素体，在发生相变时，如果消失两者同时消失（加热时），如果出现则两者又同时出现，在这一点上这种组织与纯金属的相变类似。
基于这个原因，人们就把这种由特定比例构成的两相组织当作一种组织来看待，并且命名为珠光体，这种钢就叫做共析钢。
即含碳量正好是0.77%的钢就叫做共析钢，它的组织是珠光体。
2.亚共析钢常用的结构钢含碳量大都在0.5%以下，由于含碳量低于0.77%，所以组织中的渗碳体量也少于12%，于是铁素体除去一部分要与渗碳体形成珠光体外，还会有多余的出现，所以这种钢的组织是铁素体+珠光体。
碳含量越少，钢组织中珠光体比例也越小，钢的强度也越低，但塑性越好，这类钢统称为亚共析钢。
3.过共析钢工具用钢的含碳量往往超过0.77%，这种钢组织中渗碳体的比例超过12%，所以除与铁素体形成珠光体外，还有多余的渗碳体，于是这类钢的组织是珠光体+渗碳体。
这类钢统称为过共析钢。
二、有关钢材机械性能的名词1.屈服点（σs）钢材或试样在拉伸时，当应力超过弹性极限，即使应力不再增加，而钢材或试样仍继续发生明显的塑性变形，称此现象为屈服，而产生屈服现象时的最小应力值即为屈服点。
设Ps为屈服点s处的外力，Fo为试样断面积，则屈服点σs =Ps/Fo(MPa)，MPa称为兆帕等于N（牛顿）/mm2，（MPa=106Pa，Pa：帕斯卡=N/m2）2.屈服强度（σ0.2）有的金属材料的屈服点极不明显，在测量上有困难，因此为了衡量材料的屈服特性，规定产生永久残余塑性变形等于一定值（一般为原长度的0.2%）时的应力，称为条件屈服强度或简称屈服强度σ0.2 。

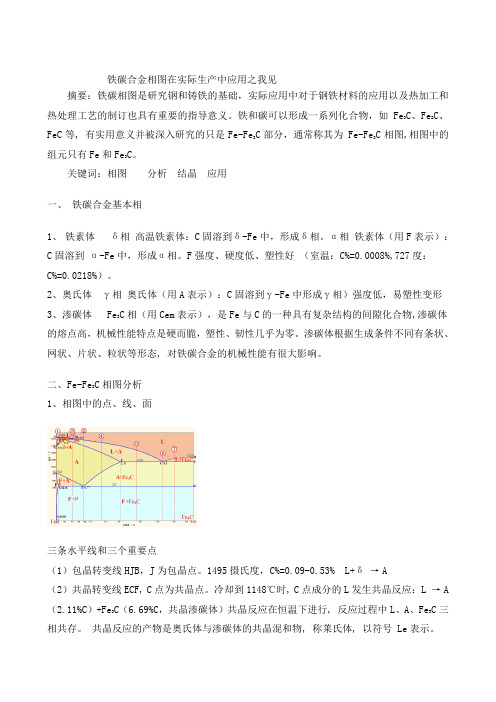

铁碳合金相图在实际生产中应用之我见摘要：铁碳相图是研究钢和铸铁的基础，实际应用中对于钢铁材料的应用以及热加工和热处理工艺的制订也具有重要的指导意义。
铁和碳可以形成一系列化合物，如Fe3C、Fe2C、FeC等, 有实用意义并被深入研究的只是Fe-Fe3C部分，通常称其为 Fe-Fe3C相图,相图中的组元只有Fe和Fe3C。
关键词：相图分析结晶应用一、铁碳合金基本相1、铁素体δ相高温铁素体：C固溶到δ-Fe中，形成δ相。
α相铁素体（用F表示）：C固溶到α-Fe中，形成α相。
F强度、硬度低、塑性好（室温：C%=0.0008%,727度：C%=0.0218%）。
2、奥氏体γ相奥氏体（用A表示）：C固溶到γ-Fe中形成γ相）强度低，易塑性变形3、渗碳体 Fe3C相（用Cem表示），是Fe与C的一种具有复杂结构的间隙化合物,渗碳体的熔点高，机械性能特点是硬而脆，塑性、韧性几乎为零。
渗碳体根据生成条件不同有条状、网状、片状、粒状等形态, 对铁碳合金的机械性能有很大影响。
二、Fe-Fe3C相图分析1、相图中的点、线、面三条水平线和三个重要点（1）包晶转变线HJB，J为包晶点。
1495摄氏度，C%=0.09-0.53% L+δ→A（2）共晶转变线ECF, C点为共晶点。
冷却到1148℃时, C点成分的L发生共晶反应：L →A（2.11%C）+Fe3C（6.69%C，共晶渗碳体）共晶反应在恒温下进行, 反应过程中L、A、Fe3C三相共存。
共晶反应的产物是奥氏体与渗碳体的共晶混和物, 称莱氏体, 以符号 Le表示。
（3）共析转变线PSK，S点为共析点。
合金（在平衡结晶过程中冷）却到727℃时, S点成分的A发生共析反应：A →F（0.0218%C）+Fe3C（6.69%C、共析渗碳体）—P（珠光体）。
共析反应在恒温下进行, 反应过程中, A、F、Fe3C三相共存。
共析反应的产物是铁素体与渗碳体的共析混合物, 称珠光体, 以符号P表示。

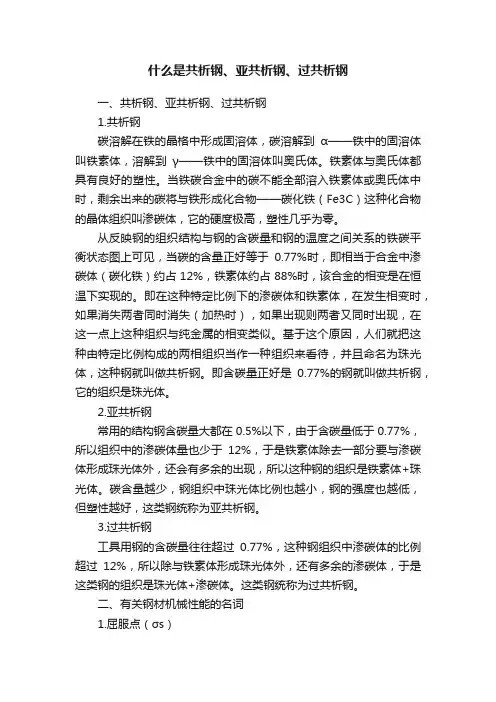

什么是共析钢、亚共析钢、过共析钢一、共析钢、亚共析钢、过共析钢1.共析钢碳溶解在铁的晶格中形成固溶体，碳溶解到α——铁中的固溶体叫铁素体，溶解到γ——铁中的固溶体叫奥氏体。
铁素体与奥氏体都具有良好的塑性。
当铁碳合金中的碳不能全部溶入铁素体或奥氏体中时，剩余出来的碳将与铁形成化合物——碳化铁（Fe3C）这种化合物的晶体组织叫渗碳体，它的硬度极高，塑性几乎为零。
从反映钢的组织结构与钢的含碳量和钢的温度之间关系的铁碳平衡状态图上可见，当碳的含量正好等于0.77%时，即相当于合金中渗碳体（碳化铁）约占12%，铁素体约占88%时，该合金的相变是在恒温下实现的。
即在这种特定比例下的渗碳体和铁素体，在发生相变时，如果消失两者同时消失（加热时），如果出现则两者又同时出现，在这一点上这种组织与纯金属的相变类似。
基于这个原因，人们就把这种由特定比例构成的两相组织当作一种组织来看待，并且命名为珠光体，这种钢就叫做共析钢。
即含碳量正好是0.77%的钢就叫做共析钢，它的组织是珠光体。
2.亚共析钢常用的结构钢含碳量大都在0.5%以下，由于含碳量低于0.77%，所以组织中的渗碳体量也少于12%，于是铁素体除去一部分要与渗碳体形成珠光体外，还会有多余的出现，所以这种钢的组织是铁素体+珠光体。
碳含量越少，钢组织中珠光体比例也越小，钢的强度也越低，但塑性越好，这类钢统称为亚共析钢。
3.过共析钢工具用钢的含碳量往往超过0.77%，这种钢组织中渗碳体的比例超过12%，所以除与铁素体形成珠光体外，还有多余的渗碳体，于是这类钢的组织是珠光体+渗碳体。
这类钢统称为过共析钢。
二、有关钢材机械性能的名词1.屈服点（σs）钢材或试样在拉伸时，当应力超过弹性极限，即使应力不再增加，而钢材或试样仍继续发生明显的塑性变形，称此现象为屈服，而产生屈服现象时的最小应力值即为屈服点。
设Ps为屈服点s处的外力，Fo 为试样断面积，则屈服点σs =Ps/Fo(MPa)，MPa称为兆帕等于N （牛顿）/mm2，（MPa=106Pa，Pa：帕斯卡=N/m2）2.屈服强度（σ0.2）有的金属材料的屈服点极不明显，在测量上有困难，因此为了衡量材料的屈服特性，规定产生永久残余塑性变形等于一定值（一般为原长度的0.2%）时的应力，称为条件屈服强度或简称屈服强度σ0.2 。

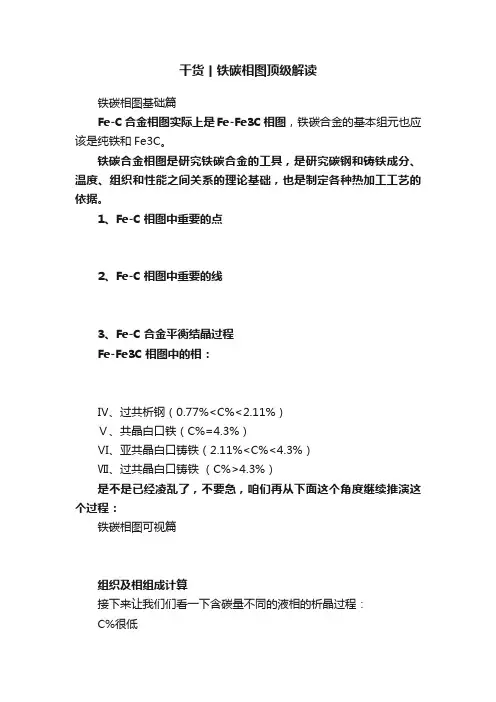

干货丨铁碳相图顶级解读铁碳相图基础篇Fe-C合金相图实际上是Fe-Fe3C相图，铁碳合金的基本组元也应该是纯铁和Fe3C。
铁碳合金相图是研究铁碳合金的工具，是研究碳钢和铸铁成分、温度、组织和性能之间关系的理论基础，也是制定各种热加工工艺的依据。
1、Fe-C相图中重要的点2、Fe-C相图中重要的线3、Fe-C合金平衡结晶过程Fe-Fe3C相图中的相：Ⅳ、过共析钢（0.77%<C%<2.11%）Ⅴ、共晶白口铁（C%=4.3%）Ⅵ、亚共晶白口铸铁（2.11%<C%<4.3%）Ⅶ、过共晶白口铸铁（C%>4.3%）是不是已经凌乱了，不要急，咱们再从下面这个角度继续推演这个过程：铁碳相图可视篇组织及相组成计算接下来让我们们看一下含碳量不同的液相的析晶过程：C%很低亚共析共析过共析亚共晶共晶过共晶铁碳相图升华篇板条马氏体：在低、中碳钢及不锈钢中形成，由许多成群的、相互平行排列的板条所组成的板条束。
空间形状是扁条状的，一个奥氏体晶粒可转变成几个板条束（通常3到5个）回火马氏体：低温（150～250oC）回火产生的过饱和程度较低的马氏体和极细的碳化物共同组成的组织。
这种组织极易受腐蚀，光学显微镜下呈暗黑色针状组织（保持淬火马氏体位向），与下贝氏体很相似，只有在高倍电子显微镜下才能看到极细小的碳化物质点。
珠光体：铁碳合金中共析反应所形成的铁素体与渗碳体组成的片层相间的机械混合物；特征：呈现珍珠般的光泽；力学性能介于铁素体与渗碳体之间,强度较高,硬度适中,塑性和韧性较好马氏体＋下贝氏体＋屈氏体回火屈氏体：碳化物和a-相的混合物。
特征：它由马氏体在350~500℃时中温回火形成。
其组织特征是铁素体基体内分布着极细小的粒状碳化物，针状形态已逐渐消失，但仍隐约可见，碳化物在光学显微镜下不能分辨，仅观察到暗黑的组织，在电镜下才能清晰分辨两相，可看出碳化物颗粒已明显长大。
莱氏体：奥氏体与渗碳体的共晶混合物。

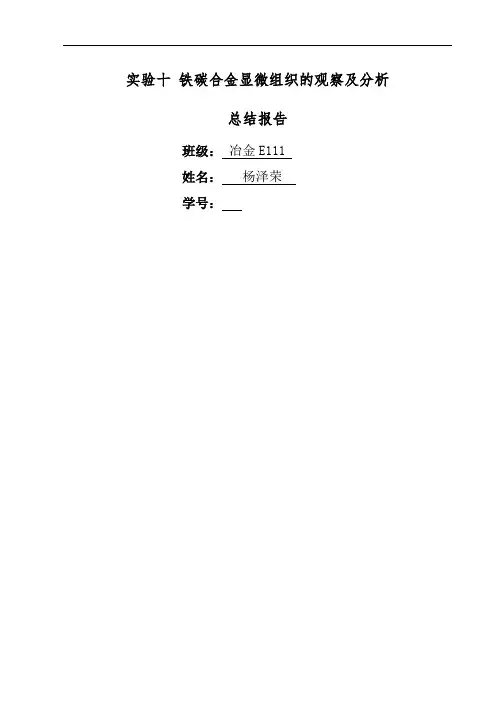

实验十铁碳合金显微组织的观察及分析总结报告班级：冶金E111姓名：杨泽荣学号：摘要：依据铁碳相图分析了不同成分铁碳合金及其形貌特征,解释了如何鉴别细网状铁素体和网状渗碳体，冷却速度对组织形貌和相对量有无影响，各类铸铁的组织对性能有何影响等问题。
关键词：铁碳合金组织形貌铁碳相图1 实验设备与材料光学显微镜，标准试验样品若干2 实验原理2.1 铁碳相图2.2铁碳组织组成物铁素体:碳在体心立方铁中的固溶体δ–Fe（C）和α-Fe（C），通常也成δ铁素体和α铁素体。
奥氏体:碳在面心立方铁的固溶体γ-Fe（C）珠光体:奥氏体从高温缓慢冷却时发生共析转变所形成的，其立体形态为铁素体薄层和碳化物(包括渗碳体)薄层交替重叠的层状复相物。
广义则包括过冷奥氏体发生珠光体转变所形成的层状复相物。
在珠光体中铁素体占88%,渗碳体占12%,由于铁素体的数量大大多于渗碳体,所以片要比渗碳体厚得多.在条件下,珠光体中的渗碳体也可呈粒状,这样的珠光体称为。
莱氏体:莱氏体是液态铁碳合金发生共晶转变形成的和渗碳体所组成的共晶体，其含碳量为ωc＝4.3％。
当温度高于727℃时，莱氏体由奥氏体和渗碳体组成，用符号Ld表示。
在低于727℃时，莱氏体是由和渗碳体组成，用符号Ld’表示，称为变态莱氏体。
渗碳体: Fe 和C 形成的Fe3C化合物2.3含碳量不同情况下的析出相及其组织形貌。
根据组织特点及含碳量的不同，铁碳合金可分为工业纯铁、钢和铸铁三大类。
钢又可根据含碳量分为亚共析钢、共析钢、过共析钢；铸铁根据含碳量也可分为亚共晶白口铁、共晶白口铁、过共晶白口铁。
⑴工业纯铁纯铁在室温下具有单相铁素体组织。
含碳量＜0. 02 %的铁碳合金通常称为工业纯铁，它为两相组织，即由铁素体和极少量的三次渗碳体组成。
显微组织中的黑色线条是铁素体的晶界，亮白色的基底是铁素体的不规则等轴晶粒，在某些晶界处可以看到不连续的薄片状三次渗碳体。
⑵亚共析钢亚共析钢的含碳量在0.02%～0.77%范围内，其显微组织是由铁素体和珠光体组成。
