第14章 轴

机械设计基础课后习题答案第三版课后答案(1-18章全) 完整版机械设计基础课后习题答案第三版高等教育出版社目录第1章机械设计概述1第2章摩擦、磨损及润滑概述 3第3章平面机构的结构分析12第4章平面连杆机构16第5章凸轮机构 36第6章间歇运动机构46第7章螺纹连接与螺旋传动48第8章带传动60第9章链传动73第10章齿轮传动80第11章蜗杆传动112第12章齿轮系124第13章机械传动设计131第14章轴和轴毂连接133第15章轴承138第16章其他常用零、部件152第17章机械的平衡与调速156第18章机械设计CAD简介163机械设计概述机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。

2.方案设计在满足设计任务书中设计具体要求的前提下,由设计人员构思出多种可行方案并进行分析比较,从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。

3.技术设计完成总体设计、部件设计、零件设计等。

4.制造及试验制造出样机、试用、修改、鉴定。

常见的失效形式有哪几种?答:断裂,过量变形,表面失效,破坏正常工作条件引起的失效等几种。

什么叫工作能力?计算准则是如何得出的?答:工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。

对于载荷而言称为承载能力。

根据不同的失效原因建立起来的工作能力判定条件。

标准化的重要意义是什么?答:标准化的重要意义可使零件、部件的种类减少,简化生产管理过程,降低成本,保证产品的质量,缩短生产周期。

第2章摩擦、磨损及润滑概述按摩擦副表面间的润滑状态,摩擦可分为哪几类?各有何特点?答:摩擦副可分为四类:干摩擦、液体摩擦、边界摩擦和混合摩擦。

干摩擦的特点是两物体间无任何润滑剂和保护膜,摩擦系数及摩擦阻力最大,磨损最严重,在接触区内出现了粘着和梨刨现象。

液体摩擦的特点是两摩擦表面不直接接触,被液体油膜完全隔开,摩擦系数极小,摩擦是在液体的分子间进行的,称为液体润滑。

第13章机械传动设计13.1简述机械传动装置的功用。

答： (1) 把原动机输出的速度降低或增速。

（2) 实现变速传动。

（3）把原动机输出转矩变为工作机所需的转矩或力。

（4）把原动机输出的等速旋转运动，转变为工作机的转速或其它类型的运动。

（5）实现由一个或多个原动机驱动若干个相同或不同速度的工作机。

13.2选择传动类型时应考虑哪些主要因素？答：根据各种运动方案，选择常用传动机构时，应考虑以下几个主要因素：（1）实现运动形式的变换。

（2）实现运动转速（或速度）的变化。

（3）实现运动的合成与分解。

（4）获得较大的机械效益。

13.3常用机械传动装置有哪些主要性能？答：（1）功率和转矩；（2）圆周速度和转速；（3）传动比；（4）功率损耗和传动效率；（5）外廓尺寸和重量。

13.4机械传动的总体布置方案包括哪些内容？答：总体布置方案包括合理地确定传动类型；多级传动中各种类型传动顺序的合理安排及各级传动比的分配。

13.5简述机械传动装置设计的主要内容和一般步骤。

答：（1）确定传动装置的总传动比。

（2）选择机械传动类型和拟定总体布置方案。

（3）分配总传动比。

（4）计算机械传动装置的性能参数。

性能参数的计算，主要包括动力计算和效率计算等。

（5）确定传动装置的主要几何尺寸。

（6）绘制传动系统图。

（7）绘制装置的装配图。

第14章轴和轴毂连接14.1轴按功用与所受载荷的不同分为哪三种？常见的轴大多属于哪一种？答：轴按功用与所受载荷不同可分为心轴、传动轴和转轴三类。

常见的轴大多数属于转轴。

14.2轴的结构设计应从哪几个方面考虑？答：轴的结构设计应从以下几方面考虑：（1）轴的毛坯种类；（2）轴上作用力的大小及其分布情况；(3)轴上零件的位置、配合性质以及连接固定的方法；（4）轴承的类型、尺寸和位置；（5）轴的加工方法、装配方法以及其它特殊要求。

14.3制造轴的常用材料有几种？若轴的刚度不够，是否可采用高强度合金钢提高轴的刚度？为什么？答：制造轴的常用材料有碳素钢和合金钢。

14-1解I 为传动轴，II 、IV 为转轴，III 为心轴。

14-2解圆整后取d=37 mm 。

14-3解14-4解按弯扭合成强度计算，即：代入数值计算得：。

14-5解这两个轴都是心轴，只承受弯矩。

两种设计的简化图如下：图14.5 题14-5 解图图14.6 （ a ）中，因为是心轴，故，查相关手册得：，则考虑到键槽对轴的削弱，直径再扩大 4 % 。

得：图14.6 （ b ）中，14-6解故。

14-7解由题可知，，若不计齿轮啮合及轴承摩擦的功率损失，则（i = Ⅰ, Ⅱ,Ⅲ）设：，则，，14-8解1. 计算中间轴上的齿轮受力中间轴所受转矩为：图14.8 题14-8 解图2. 轴的空间受力情况如图14.8 （a ）所示。

3. 垂直面受力简图如图14.8 （b ）所示。

垂直面的弯矩图如图14.8 （ c ）所示。

4. 水平面受力简图如图14.8 （d ）所示。

水平面的弯矩图如图14.8 （ e ）所示。

B 点左边的弯矩为：B 点右边的弯矩为：C 点右边的弯矩为：C 点左边的弯矩为：5. B 点和C 点处的合成最大弯矩为：6. 转矩图如图14.8 （f ）所示，其中。

7 ．可看出，B 截面为危险截面，取，则危险截面的当量弯矩为：查表得：，则按弯扭合成强度计算轴II 的直径为：考虑键槽对轴的削弱，对轴直径加粗4% 后为：14-9解该题求解过程类似于题14-8 。

在此略。

14-10解钢的切变模量，按扭转刚度要求计算，应使即14-11解1. 求该空心轴的内径空心轴的抗扭截面模量实心轴的抗扭截面模量令，即解得圆整后取。

2 ．计算减轻重量的百分率实心轴质量＝密度×体积空心轴质量空心轴减轻重量的百分率为42.12% 。

仙游南方中学八年级数学（上）第十四章《轴对称》自学参考提纲
第一课时变量
执笔人：严顺志审核人：陈黎辉陈贵陈美都组长：余荣
班级座号姓名
一、内容：教科书P95—97
二、学习目标:
１、经过回顾思考认识变量中的自变量与函数．
２、进一步理解掌握确定函数关系式．
三、预习方法：回顾思考─探索交流─归纳总结．
四、预习过程
1、知识衔接：我们来回顾一下上节课所研究的每个问题中各有两个变量。

那么同一问题中的两个变量之间的联系。

1、细读课本P95，完成课本中的空白处，并回答这些问题的共同特征：
（1）（2）
由以上特点我们可以归纳出这样的结论：上面每个问题中的两个变量互相联系，当其中一个变量取定一个值时，另一个变量随之就。

2、生活中的许多问题中，都能看到两个变量有上面那样的关系。

（课本第96页的“思考”。

）
3、归纳总结函数的相关概念：在一个变化过程中，如果有两个变量x与y，并且对于x的每一个确定的值，y都有与其对应，那么我们就说x是，y是x的。

x 时y=b，那么b叫做当自变量x的值为a时y的。

如果当a
4、计算器上的程序操作问题。

（见教材第97页）
探究（１）．y是x的函数吗？它们的关系式是。

探究（２）．y是x的函数吗？它们的关系式是。

三、课堂练习：练习1、见教材第99页练习。

练习2、见教材第107页习题6.
补充练习：1、
3、下列关系中，y不是x函数的是（）
.2
x A y = 2.B y x = .C y = .D y x = 五、预习小结：通过预习，你学会了什么？与大家交流一下。

人教版九年级物理《第十四章内能的利用》知识点汇总第一节：内能的利用内能的利用方式利用内能来加热：实质是热传递。

利用内能来做功：实质是内能转化为机械能。

第二节：热机1、热机：定义：热机是利用内能来做功，把内能转化为机械能的机器。

热机的种类：蒸汽机、内燃机（汽油机和柴油机）、汽轮机、喷气发动机等2、内燃机：内燃机活塞在汽缸内往复运动时，从气缸的一端运动到另一端的过程，叫做一个冲程。

四冲程内燃机包括四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。

在单缸四冲程内燃机中，吸气、压缩、做功、排气四个冲程为一个工作循环，每个工作循环曲轴转2周，活塞上下往复2次，做功1次。

在这四个冲程中只有做功冲程是燃气对活塞做功，而其它三个冲程（吸气冲程、压缩冲程和排气冲程）是依靠飞轮的惯性来完成的。

压缩冲程将机械能转化为内能。

做功冲程是由内能转化为机械能。

①汽油机工作过程：②柴油机工作过程：3、汽油机和柴油机的比较：①汽油机的气缸顶部是火花塞；柴油机的气缸顶部是喷油嘴。

②汽油机吸气冲程吸入气缸的是汽油和空气组成的燃料混合物；柴油机吸气冲程吸入气缸的是空气。

③汽油机做功冲程的点火方式是点燃式；柴油机做功冲程的点火方式是压燃式。

④柴油机比汽油及效率高，比较经济，但笨重。

⑤汽油机和柴油机在运转之前都要靠外力辅助启动。

4、热值燃料燃烧，使燃料的化学能转化为内能。

定义：1kg某种燃料完全燃烧放出的热量，叫做这种燃料的热值。

用符号q表示。

单位：固体燃料的热值的单位是焦耳每千克（J/kg）、气体燃料的热值的单位是焦耳每立方米（J/m3）。

热值是燃料本身的一种特性，只与燃料的种类有关，与燃料的形态、质量、体积、是否完全燃烧等无关。

公式：、①Q＝qmm=q=Q——放出的热量——焦耳（J）；q——热值——焦耳每千克（J/kg）；m——燃料质量——千克（kg）。

②Q＝qVV=q=Q——放出的热量——焦耳（J）；q——热值——焦耳每立方米（J/m3）；V——燃料体积——立方米（m 3）。

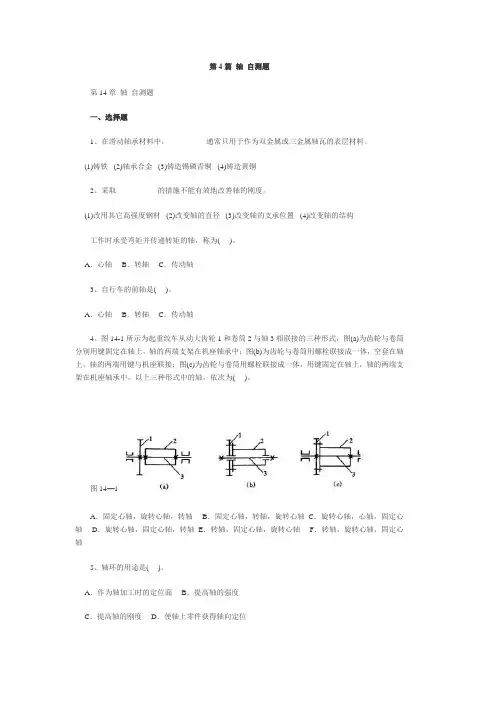

第4篇轴自测题第14章轴自测题一、选择题1、在滑动轴承材料中，__________通常只用于作为双金属或三金属轴瓦的表层材料。

(1)铸铁(2)轴承合金(3)铸造锡磷青铜(4)铸造黄铜2、采取___________的措施不能有效地改善轴的刚度。

(1)改用其它高强度钢材(2)改变轴的直径(3)改变轴的支承位置(4)改变轴的结构工作时承受弯矩并传递转矩的轴，称为( )。

A．心轴B．转轴C．传动轴3、自行车的前轴是( )。

A．心轴B．转轴C．传动轴4、图14-1所示为起重绞车从动大齿轮1和卷筒2与轴3相联接的三种形式，图(a)为齿轮与卷筒分别用键固定在轴上，轴的两端支架在机座轴承中；图(b)为齿轮与卷筒用螺栓联接成一体，空套在轴上，轴的两端用键与机座联接；图(c)为齿轮与卷筒用螺栓联接成一体，用键固定在轴上，轴的两端支架在机座轴承中，以上三种形式中的轴，依次为( )。

图14—1A．固定心轴，旋转心轴，转轴B．固定心轴，转轴，旋转心轴C．旋转心轴，心轴，固定心轴D．旋转心轴，固定心轴，转轴E．转轴，固定心轴，旋转心轴F．转轴，旋转心轴，固定心轴5、轴环的用途是( )。

A．作为轴加工时的定位面B．提高轴的强度C．提高轴的刚度D．使轴上零件获得轴向定位6、增大轴在截面变化处的过渡圆角半径，可以( )。

A．使零件的轴向定位比较可靠B．降低应力集中，提高轴的疲劳强度C．使轴的加工方便7、在轴的初步计算中，轴的直径是按( )初步确定的。

A．抗弯强度B．扭转强度C．复合强度D．轴段上零件的孔径8、转轴上载荷和支点位置都已确定后，轴的直径可以根据( )来进行计算或校核。

A．抗弯强度B．扭转强度C．扭转刚度’D．复合强度9、有一转轴，危险截面上的弯矩M=4~105 N·rnIn，转矩T=5~105 N·rtklTl，若抗弯截面模量W=2~104／／1I／13，抗扭截面模量Wr=4 x 104 mm3，校正系数a=0．6，则应力幅％的值应等于( )。
