地震数据格式简介

地震segy格式介绍地震SEG-Y格式SEGY格式是地震勘探中最常用的数据格式，所以了解SEGY格式、学会读取SEGY格式数据是非常必要的。

现将SEGY格式说明如下。

1、 SEGY格式的一般情况每个数据占4个字节（既每个数据由32位2进制数字组成）；每个数据的4个字节的摆放顺序是：低位在前，高位在后。

如有一个十进制数据一千五百二十一，在SEGY格式中表示为：1251。

当然，SEGY格式是二进制的，这里用十进制为例，仅仅为了说明而已。

所以在读取SEGY格式的步骤有两个，Step1：读取一个32位的数据；Step2：互换该数据的第一个字节和第四个字节，互换该数据的第二个字节和第三个字节。

这时得到的数据才是确切的数据。

2、 SEG-Y 格式道头说明字(32位) 字节号说明1 1-4* 一条测线中的道顺序号。

如果一条测线有若干卷带，顺序号连续递增。

2 5-8 在本卷磁带中的道顺序号。

每卷带的道顺序号从1开始。

3 9-12* 原始的野外记录号。

4 13-16* 在原始野外记录中的道号。

5 17-20 震源点号(在同一个地面点有多于一个记录时使用)。

6 21-24 CMP号。

7 25-28 在CMP道集中的道号(在每个CMP道集中道号从1开始)。

8-1 29-30* 道识别码：1=地震数据；4=时断；7=记时；2=死道；5=井口时间；8=水断；3=DUMMY；6=扫描道；9…N=选择使用(N=32767) 8-2 31-32 产生这一道的垂直叠加道数(1是一道；2是两道相加；…)。

9-1 33-34 产生这一道的水平叠加道数(1是一道；2是两道叠加；…)。

9-2 35-36 数据类型：1=生产；2=试验。

10 37-40 炮检距(如果是相反向激发为负值)。

11 41-44 接收点高程。

高于海平而的高程为正，低于海平面为负。

12 45-48 炮点的地面高程。

13 49-52 炮点低于地面的深度(正数)(井深)。

关于拟议中SEGZ地震数据交换格式若干资料说明2008年7月，来自EnCana（世界最大的石油天然气公司之一）、Claritas （从事地震数据处理及软件开发的公司）和休斯敦咨询公司一些人提出了新的地震数据交换格式——SEG-Z格式标准建议。

这个建议吸收了来自Divestco 、CGGVERITAS、Paradigm、BP、C&C Systems等公司的意见，建议的新格式具有若干技术突破，具有良好的实用性、灵活性和可扩展性（附录A）。

此外，还有人提出了标准的道头命名方案的意见（附录B）。

这些资料供参考。

王宏琳2008-8-3附录A 拟议中的SEGZ格式基本概念以往国内外地震数据交换格式均采用类—SEGY格式。

SEGY格式定义于1975年，地球物理界一直要求增强SEGY：（1）用标准方法读任何类似SEGY格式，包含描述性文本头、二进制文件头、道头和数据。

头可以是单独分开的，提供对磁盘数据集快速存取，或与数据交接一起（interleaved with）（目前SEGY标准）。

（2）变长度、动态道头。

随着野外仪器更精密，需要增加道头空间。

你只需要定义使用什么，而不需要利用道头中空间位置。

（3）增加数据类型，在线和道头中存储无符号整数、IEEE浮点数。

创建定制的格式处理数字压缩。

能够处理64位（例如，能够精确指定UTM XY’）。

（4）建立映射或关键字文件，称为DESCRIPTOR（描述符），支持数据自动加载到工作站。

这个想法是道头实体不再只用字节位置和描述定义，而是用名字定义。

这个重要性在能够定义每个道头名字在道头中的位置，不再依靠字节位置定义头实体，所以需要确定的名字集合成为必不可少！SEG-Z格式可以看成在SEGY对象前面加一个描述数据和头格式的导文（preamble）：（1）增加关键字映射文件（DESCRIPTOR）在每个SEGY前面，描述信息名称和位置。

（2）提供新的格式容易扩充应付将来需要，即，变长度、动态字段定义、道头存储在单独的索引文件用于快速存取。

一、xtf 文件格式介绍xtf文件是一种地球物理数据文件格式，常用于存储地震数据、海洋地质数据和地球物理勘探数据。

xtf文件由一系列的记录和数据块组成，包括文件头记录、文件尾记录和数据记录等。

二、xtf 文件解析的重要性xtf文件中包含了丰富的地球物理数据，对于地球物理工作者来说是非常重要的。

通过解析xtf文件，可以获取到地震波形数据、海洋地质数据和地球物理勘探数据，从而进行进一步的数据分析和处理。

三、python 解析 xtf 文件的方法1. 使用第三方库Python中有一些第三方库可以用来解析xtf文件，比如obspy、scipy等。

这些库提供了丰富的地球物理数据处理功能，可以帮助用户轻松地解析xtf文件，并将数据转换成python可以处理的格式。

2. 读取文件头信息首先需要读取xtf文件的文件头信息，包括文件格式版本、数据记录类型、数据记录长度等。

这些信息对于后续的数据解析非常重要，可以帮助程序正确地解析数据记录。

3. 解析数据记录数据记录包括地震波形数据、海洋地质数据和地球物理勘探数据等。

解析数据记录时，需要根据数据记录类型和长度进行相应的解析，将数据读取到python中，并进行进一步的处理和分析。

4. 数据可视化解析xtf文件后，通常需要将数据进行可视化展示，以便用户直观地了解数据的特征和分布。

Python中有一些强大的数据可视化库，比如matplotlib、seaborn等，可以用来对解析后的数据进行可视化展示。

四、解析xtf文件的实际应用解析xtf文件可以应用于地震监测、海洋地质调查和地球物理勘探等领域。

通过解析xtf文件，可以获取到丰富的地球物理数据，为相关领域的研究和应用提供支持。

五、结语在地球物理领域，xtf文件是一种常见的数据格式，对于地球物理工作者来说是非常重要的。

通过使用python解析xtf文件，可以帮助用户轻松地获取和处理地球物理数据，为地球物理领域的研究和应用提供支持。

地震波形数据交换格式
地震波形数据交换格式通常使用标准地震数据格式（SEED）或者MiniSEED格式。

这些格式都是地震学界广泛使用的标准格式，用于存储和交换地震观测数据。

SEED格式是一个具有固定结构的二进制文件格式，可以包含多个通道的地震波形数据。

它定义了数据的组织方式、元数据描述信息以及数据压缩等相关信息。

SEED格式支持多种数据类型，包括连续地震波形数据、事件数据、响应函数等。

MiniSEED是SEED格式的一种简化版本，它只包含地震波形数据，不包含元数据和其他描述信息。

MiniSEED格式使用固定长度的记录块，每个记录块包含一个或多个连续地震波形数据样点。

MiniSEED格式通常用于网络传输和实时数据流处理等场景，具有较小的数据量和较高的数据传输效率。

除了SEED和MiniSEED格式，地震波形数据还可以使用其他格式进行交换，如SAC格式、GSE2格式等。

这些格式具有各自的特点和适用场景，选择适合的数据格式根据具体需求和使用环境来决定。

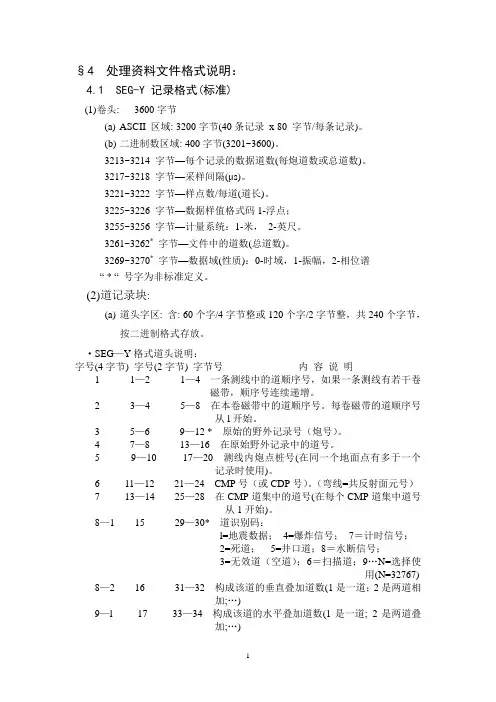

§4 处理资料文件格式说明：4.1 SEG-Y 记录格式(标准)(1)卷头: 3600字节(a)ASCII 区域: 3200字节(40条记录x 80 字节/每条记录)。

(b)二进制数区域: 400字节(3201~3600)。

3213~3214 字节—每个记录的数据道数(每炮道数或总道数)。

3217~3218 字节—采样间隔(μs)。

3221~3222 字节—样点数/每道(道长)。

3225~3226 字节—数据样值格式码1-浮点；3255~3256 字节—计量系统：1-米，2-英尺。

3261~3262*字节—文件中的道数(总道数)。

3269~3270*字节—数据域(性质)：0-时域，1-振幅，2-相位谱“ * “ 号字为非标准定义。

(2)道记录块:(a)道头字区: 含: 60个字/4字节整或120个字/2字节整，共240个字节，按二进制格式存放。

·SEG—Y格式道头说明：字号(4字节) 字号(2字节) 字节号内容说明1 1—2 1—4 一条测线中的道顺序号，如果一条测线有若干卷磁带，顺序号连续递增。

2 3—4 5—8 在本卷磁带中的道顺序号。

每卷磁带的道顺序号从l开始。

3 5—6 9—12 * 原始的野外记录号（炮号）。

4 7—8 13—16 在原始野外记录中的道号。

5 9—10 17—20 测线内炮点桩号(在同一个地面点有多于一个记录时使用)。

6 11—12 21—24 CMP号（或CDP号）。

（弯线=共反射面元号）7 13—14 25—28 在CMP道集中的道号(在每个CMP道集中道号从1开始)。

8—1 15 29—30* 道识别码：l=地震数据；4=爆炸信号；7＝计时信号；2=死道；5=井口道；8＝水断信号；3=无效道（空道）；6＝扫描道；9…N=选择使用(N=32767) 8—2 16 31—32 构成该道的垂直叠加道数(1是一道；2是两道相加;…)9—l 17 33—34 构成该道的水平叠加道数(1是一道; 2是两道叠加;…)9—2 18 35—36 数据类型：1=生产；2=试验10 19—20 37—40 从炮点到接收点的距离(如果排列与激发前进方向相反取负值) （分米）。

地震数据格式这么多，你晕了吗？王清振每个物探人员都要和地震数据打交道，但是很多同学常常被眼花缭乱的地震数据格式迷得七荤八素。

SEGA、SEGB、SEGC、SEGD、SEGY、SU，工作站格式、微机格式、整形、浮点型、大头(Big-Endian)、小头(Little-Endian)、IBM、IEEE等等，这些名称连起来可以绕脑门好几圈，直接把你绕蒙圈。

今天就为大家抽丝剥茧，聊聊地震数据格式那些事。

SEGA、SEGB、SEGC、SEGD、SEGYSEGA、SEGB、SEGC、SEGD、SEGY这几种格式一看就是亲兄弟，它们系出名门，都是美国勘探地球物理学会(SEG)推荐的几种数字磁带记录格式。

如果地球物理界也是一个江湖，那么SEG就是该江湖中的武林大会了，该机构推荐的格式基本就是江湖标准，应用那是相当的广泛。

SEG-A和SEG-B记录格式简称A格式和B格式，是SEG1967年推荐的两种数字磁带记录格式。

分别适用于21轨一英寸磁带和九轨半英寸磁带。

A格式目前早已随着一英寸磁带的淘汰而被淘汰。

SEG-C是1972年推荐的一种九轨半英寸磁带记录格式，它以时序方式对数据多路编排记带，与B格式的区别在于所记录的数据是以32位浮点的IBM格式记录的。

SEGD和SEGY都是1975年推出的新的数据格式，也是目前应用最多的两种，SEGD在野外采集时用的比较多，载体多为磁带，SEGY多用在室内数据传递，载体以磁盘居多。

其实对我们大部分从业人员来说，ABCD都只是传说，SEGY才是我们熟悉的家常菜。

SU格式SU全称Seismic Unix，是科罗拉多矿院CWP（Center for Wave Phenomena）实验室开发的一套开源地球物理数据处理系统。

CWP在江湖上具有响当当的名声，地位比肩少林武当，门下人才辈出，John W. Stockwell Jr., Jack K. Cohen, Einar Kjartansson, and Joshua (Shuki) Ronen等人也因为在SU中做出的贡献与2002年被SEG授予特殊贡献奖, 目前Dave Hale正带领着团队持续维护并发展着SU。

地震资料格式说明————————————————————————————————作者：————————————————————————————————日期:§3 资料处理流程说明:资料处理的基本流程如下图所示:解编预处理 (建立工区，切除,振幅处理等)一次静校正一、二维数字滤波抽道集高精度速度分析剩余静校正高精度动校正水平迭加滤波、反滤波(倾斜相干加强)迭后偏移一维数字滤波振幅均衡、输出在资料的处理过程中,应根据资料的信噪比和分辨率情况选择模块，组合流程，以达到事半功倍的效果。

在处理过程中,应首先根据野外电子观测班报和测量电子班报建立工区基本参数文件（由建立工区模块完成)，若无测量结果，可根据模块提示完成建立工区基本参数文件的工作。

本系统适合于有或无测量资料的情况;同时也适合于变观资料处理。

文件格式参见相关模块说明。

§４处理资料文件格式说明:４.1 SEＧ-Y 记录格式(标准）(1）卷头: ３６00字节(a)AＳCII 区域： 3200字节(40条记录 x 8０字节/每条记录）。

(b)二进制数区域: 400字节(32０1~３６00)。

3213~３214 字节—每个记录的数据道数(每炮道数或总道数)。

3２17~3218 字节—采样间隔(μs)。

3２２1～3222 字节—样点数／每道(道长)。

３225~３２２６字节—数据样值格式码1－浮点;3255~32５6 字节—计量系统：1－米, 2-英尺。

３261~3262*字节—文件中的道数(总道数)。

3２6９~327０*字节—数据域(性质）:０-时域，1－振幅,2-相位谱“ * “ 号字为非标准定义。

(２)道记录块：(a)道头字区: 含: 60个字/4字节整或12０个字／2字节整,共24０个字节，按二进制格式存放。

·SEG—Ｙ格式道头说明:字号(4字节) 字号(2字节) 字节号内容说明1 1—2 1—４一条测线中的道顺序号，如果一条测线有若干卷磁带，顺序号连续递增。
