PLC考试知识点

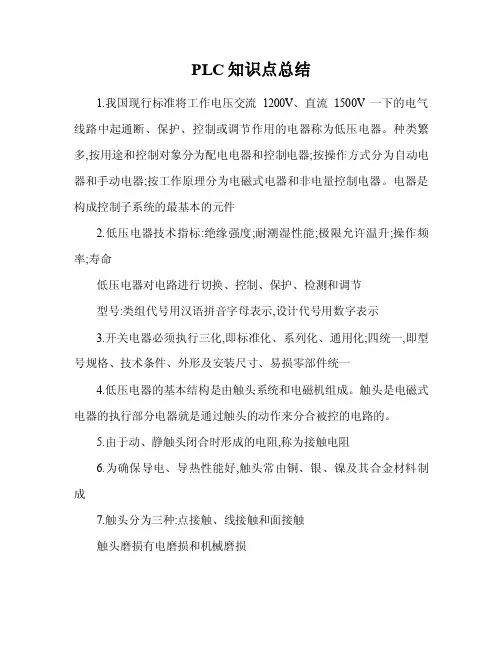

PLC知识点总结1.我国现行标准将工作电压交流1200V、直流1500V一下的电气线路中起通断、保护、控制或调节作用的电器称为低压电器。

种类繁多,按用途和控制对象分为配电电器和控制电器;按操作方式分为自动电器和手动电器;按工作原理分为电磁式电器和非电量控制电器。

电器是构成控制子系统的最基本的元件2.低压电器技术指标:绝缘强度;耐潮湿性能;极限允许温升;操作频率;寿命低压电器对电路进行切换、控制、保护、检测和调节型号:类组代号用汉语拼音字母表示,设计代号用数字表示3.开关电器必须执行三化,即标准化、系列化、通用化;四统一,即型号规格、技术条件、外形及安装尺寸、易损零部件统一4.低压电器的基本结构是由触头系统和电磁机组成。

触头是电磁式电器的执行部分电器就是通过触头的动作来分合被控的电路的。

5.由于动、静触头闭合时形成的电阻,称为接触电阻6.为确保导电、导热性能好,触头常由铜、银、镍及其合金材料制成7.触头分为三种:点接触、线接触和面接触触头磨损有电磨损和机械磨损8.触头按其原始状态可分为常开触头和常闭触头,原始状态时(即线圈未通电)断开,线圈通电后闭合的触头叫常开触头,原始闭合,通电后断开的触头叫常闭触头9.电弧实际上是触头间气体在强电场作用下产生的放电现象在自然环境中分断电路时,如果电路的电流或电压超过某一数值时(约为0.25-1A,12-20V),触头在分断的时候就会产生电弧10.气体放电:就是触头间隙中的气体被游离产生大量的电子和离子,在强电场作用下大量的带电粒子做定向运动,于是绝缘的气体就变成了导体11.电弧产生的原因经四个物理过程:a强电场放射;b撞击电离;c热电子发射;d高温游离12.电弧的熄灭及灭弧方法:a电动力吹狐;b 栅片灭弧;c磁吹灭弧13.电磁机构的工作特性常用吸力特性和反力特性来描述。

电磁机构使衔铁释放的力与气隙之间的关系曲线称为反力特性;电磁机构的吸力与气隙之间的关系曲线称为吸力特性电磁机构是电磁式继电器等低压电器件主要组成部件之一,工作原理是将电磁能转为机械能带动触头动作14.接触器是用来接通、切断电动机或其他负载主电路的一种控制电器。

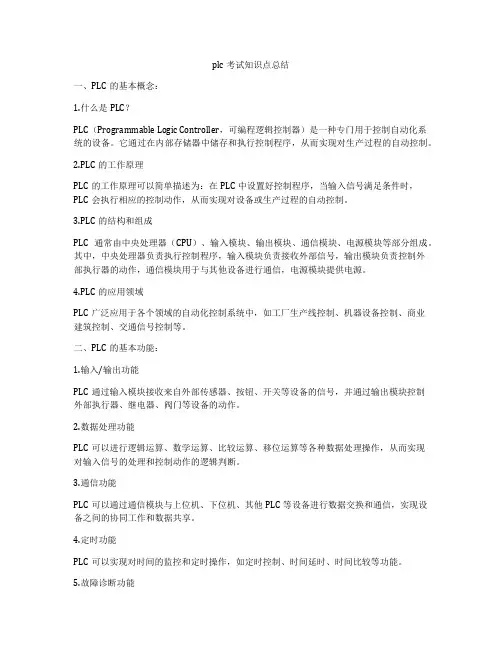

plc考试知识点总结一、PLC的基本概念：1.什么是PLC？PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专门用于控制自动化系统的设备。

它通过在内部存储器中储存和执行控制程序，从而实现对生产过程的自动控制。

2.PLC的工作原理PLC的工作原理可以简单描述为：在PLC中设置好控制程序，当输入信号满足条件时，PLC会执行相应的控制动作，从而实现对设备或生产过程的自动控制。

3.PLC的结构和组成PLC通常由中央处理器（CPU）、输入模块、输出模块、通信模块、电源模块等部分组成。

其中，中央处理器负责执行控制程序，输入模块负责接收外部信号，输出模块负责控制外部执行器的动作，通信模块用于与其他设备进行通信，电源模块提供电源。

4.PLC的应用领域PLC广泛应用于各个领域的自动化控制系统中，如工厂生产线控制、机器设备控制、商业建筑控制、交通信号控制等。

二、PLC的基本功能：1.输入/输出功能PLC通过输入模块接收来自外部传感器、按钮、开关等设备的信号，并通过输出模块控制外部执行器、继电器、阀门等设备的动作。

2.数据处理功能PLC可以进行逻辑运算、数学运算、比较运算、移位运算等各种数据处理操作，从而实现对输入信号的处理和控制动作的逻辑判断。

3.通信功能PLC可以通过通信模块与上位机、下位机、其他PLC等设备进行数据交换和通信，实现设备之间的协同工作和数据共享。

4.定时功能PLC可以实现对时间的监控和定时操作，如定时控制、时间延时、时间比较等功能。

5.故障诊断功能PLC可以实时监测系统的运行状态，当系统发生故障时可以自动诊断并采取相应的措施，以确保系统的可靠运行。

三、PLC的基本操作：1.PLC的编程软件常用的PLC编程软件有Siemens的STEP 7、Rockwell的RSLogix、Mitsubishi的GX Developer等。

通过这些软件，用户可以编辑、下载、调试PLC的控制程序。

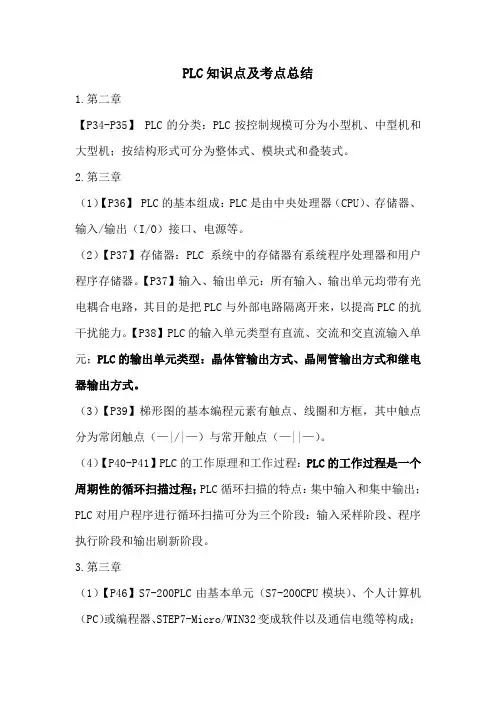

PLC知识点及考点总结1.第二章【P34-P35】 PLC的分类：PLC按控制规模可分为小型机、中型机和大型机；按结构形式可分为整体式、模块式和叠装式。

2.第三章（1）【P36】 PLC的基本组成：PLC是由中央处理器（CPU）、存储器、输入/输出（I/O）接口、电源等。

（2）【P37】存储器：PLC系统中的存储器有系统程序处理器和用户程序存储器。

【P37】输入、输出单元：所有输入、输出单元均带有光电耦合电路，其目的是把PLC与外部电路隔离开来，以提高PLC的抗干扰能力。

【P38】PLC的输入单元类型有直流、交流和交直流输入单元；PLC的输出单元类型：晶体管输出方式、晶闸管输出方式和继电器输出方式。

（3）【P39】梯形图的基本编程元素有触点、线圈和方框，其中触点分为常闭触点（—|/|—）与常开触点（—||—）。

（4）【P40-P41】PLC的工作原理和工作过程：PLC的工作过程是一个周期性的循环扫描过程；PLC循环扫描的特点：集中输入和集中输出；PLC对用户程序进行循环扫描可分为三个阶段：输入采样阶段、程序执行阶段和输出刷新阶段。

3.第三章（1）【P46】S7-200PLC由基本单元（S7-200CPU模块）、个人计算机（PC）或编程器、STEP7-Micro/WIN32变成软件以及通信电缆等构成；我校使用的PLC为CPU224模块，14入/10出，有7个扩展模块数量，1个通信口（详见P48表4-1 S7-200CPU模块主要技术指标）。

（2）【P50-P51】数字量输出模块：直流输出模块、交流输出模块和交直流输出模块；直流输出模块是晶体管输出方式或用场响应晶体管驱动（MOSFET）驱动；晶体管（或场响应晶体管）输出方式的特点是响应速度快。

交流输出模块是晶闸管输出方式，特点是输出启动电流大；交直流输出模块是继电器输出方式，特点是输出电流大，可带交流、直流负载，适应性强，但响应速度慢。

4.第五章（重点）（1）【P58】编程语言分为：梯形图（LAD）、功能块图（FBD）和语句表（STL）。

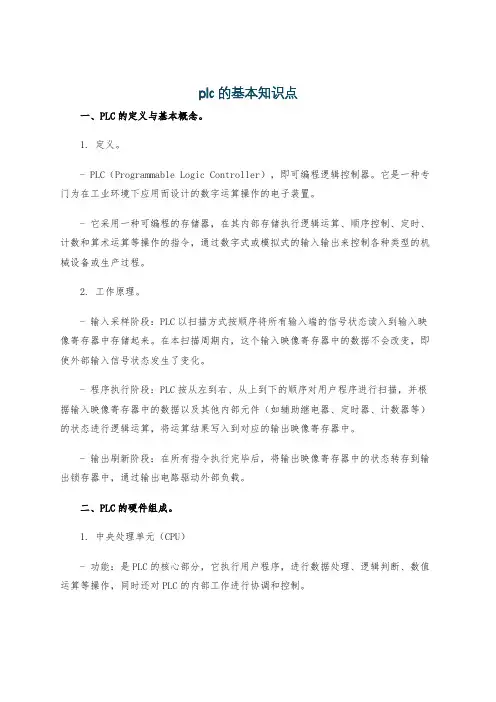

plc的基本知识点一、PLC的定义与基本概念。

1. 定义。

- PLC（Programmable Logic Controller），即可编程逻辑控制器。

它是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。

- 它采用一种可编程的存储器，在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程。

2. 工作原理。

- 输入采样阶段：PLC以扫描方式按顺序将所有输入端的信号状态读入到输入映像寄存器中存储起来。

在本扫描周期内，这个输入映像寄存器中的数据不会改变，即使外部输入信号状态发生了变化。

- 程序执行阶段：PLC按从左到右、从上到下的顺序对用户程序进行扫描，并根据输入映像寄存器中的数据以及其他内部元件（如辅助继电器、定时器、计数器等）的状态进行逻辑运算，将运算结果写入到对应的输出映像寄存器中。

- 输出刷新阶段：在所有指令执行完毕后，将输出映像寄存器中的状态转存到输出锁存器中，通过输出电路驱动外部负载。

二、PLC的硬件组成。

1. 中央处理单元（CPU）- 功能：是PLC的核心部分，它执行用户程序，进行数据处理、逻辑判断、数值运算等操作，同时还对PLC的内部工作进行协调和控制。

- 类型：不同品牌和型号的PLC，其CPU的性能和功能有所差异。

例如，有的CPU 处理速度快，能够处理复杂的控制算法；有的CPU集成了多种通信接口，方便与其他设备进行通信。

2. 输入输出（I/O）接口。

- 输入接口：用于接收外部设备（如传感器、按钮等）的信号。

常见的输入信号类型有数字量输入（如开关信号的通断）和模拟量输入（如温度、压力等连续变化的信号）。

输入接口电路通常具有光电隔离等功能，以提高抗干扰能力。

- 输出接口：用于将PLC的运算结果输出给外部设备（如继电器、接触器、变频器等）。

输出接口也分为数字量输出（如控制继电器的吸合与断开）和模拟量输出（如输出0 - 10V或4 - 20mA的模拟信号来控制调节阀的开度）。

《电气控制及PLC应用》复习资料一、填空题1．按用途分类，低压电器分为（控制电器）、（主令电器）、（保护电器）、（配电电器）和（执行电器）。

2．按执行机能分类，低压电器分为（有触点）电器和（无触点）电器。

3．按工作原理分类，低压电器分为（电磁式电器）和（非电量控制电器）。

4．电磁机构由（吸引线圈）、（铁心）、（衔铁）等几部分组成。

5．电磁式电器分为（直流）和（交流）两大类，都是利用（电磁铁）的原理制成的。

6．刀开关接线时，电源进线应接在（静插座）一边的进线端，用电设备应接在（动触刀）一边的出线断。

7．使用铁壳开关时，外壳应可靠（接地），防止以外漏电造成触电事故8．接触器主要由（电磁系统）、（触点系统）、和（灭弧装置）组成。

9．（直流）接触器不会产生涡流和磁滞损耗，所以不发热。

10．继电器是一种根据（外界输入）信号来控制电路通断的自动切换电器。

11．继电器和接触器相比用于切换（小电流）的控制电路和保护电路，故继电器没有（灭弧）装置，也无（主辅）触点之分。

12．速度继电器主要用于笼型异步电动机的（反接）制动控制。

13．接近开关又称做（无触点）行程开关。

14．熔断器主要由（熔体）和（安装熔体的熔管）组成。

15．断路器主要由（触点）、（灭弧系统）和（脱扣器）组成。

16．常用的短路保护电器是（熔断器）和（自动空气断路器）。

17．常用的过载保护电器是（热继电器）。

18．PLC的硬件是由（主机）、（I/O扩展模块）和各种外部设备组成。

19．PLC的软件系统由（系统程序）和（用户程序）组成。

20．PLC执行程序的过程分为（输入采样或输入处理）、（程序执行）和（输出刷新或输出处理）三个阶段。

21．通常一条PLC指令由（步序号）、（助记符）和（元件号）三部分组成。

22．PLC等效电路中的继电器并不是实际的继电器，为了将其与实际继电器区别，通常把它们称为（“软继电器”）。

23．状态转移图中，每一状态提供：（驱动负载）、（指定转换条件）、（置位新状态）三个功能。

plc期末知识点总结一、PLC的结构PLC主要由输入模块、输出模块、中央处理器（CPU）、存储器和通信模块等部分组成。

输入模块用于接收传感器或其他外部设备的信号，输出模块用于控制执行器或其他外部设备的动作，中央处理器负责对输入信号进行逻辑处理，并根据预设的程序控制输出动作。

二、PLC的工作原理PLC通过扫描循环的方式进行工作。

扫描循环包括输入扫描、程序扫描和输出扫描三个主要阶段。

输入扫描阶段将读取输入模块的信号状态，并将其存储在内部的输入寄存器中。

程序扫描阶段将根据所编写的程序逻辑进行运算，并根据结果控制输出模块的状态。

输出扫描阶段将根据输出模块的状态来控制外部设备进行相应动作。

三、PLC的编程语言PLC可以使用多种编程语言进行编程，包括指令列表（Ladder Diagram）、结构化文本（Structured Text）、函数块图（Function Block Diagram）、指令表（Instruction List）和流程图（Sequential Function Chart）等。

其中，指令列表是最常用的编程语言，其采用图形化的逻辑图形式，可以方便地表达程序逻辑。

四、PLC的常见应用PLC广泛应用于各个行业的自动化控制领域。

其中，最常见的应用包括自动化生产线的控制、机械设备的控制、能源管理系统的控制以及建筑物的自动化控制等。

PLC的特点是可编程性强、可靠性高、拓展性强，因此能够适应各种不同的控制需求。

五、PLC的开发流程PLC的开发流程主要包括需求分析、硬件选型、软件开发、系统集成和调试等阶段。

需求分析阶段是对控制需求进行详细的分析和规划，硬件选型阶段是根据需求选择合适的PLC 设备和模块，软件开发阶段是编写控制程序和进行仿真测试，系统集成阶段是将硬件和软件进行结合，调试阶段是对整个系统进行功能测试和性能优化。

六、PLC的性能评估PLC的性能评估主要包括响应时间、稳定性和可靠性等方面。

响应时间是指PLC对输入信号的处理速度，稳定性是指PLC在长时间运行中是否能够保持稳定的控制状态，可靠性是指PLC是否能够在各种恶劣环境条件下正常工作。

1、触点的结构形式很多，按其所控制的电路可分为主触头，辅触头2、触点是电器的执行元件，按其原始状态可分为常开触点，常闭触点3、电流KI，串接，匝数少、导线粗，阻抗小，正常时衔铁吸合，电压继电器的符号,KV，并联，多，粗，大，当电机正常工作时，工作状态。

4、低压电器控制电路中，起过载保护的电器是，热继电器，其文字符号；FR 刀开关的文字符号为QS，电磁铁的文字符号为YA；电磁阀的文字符号为YV 。

接近开关的文字符号SQ；中间继电器的文字符号KA；短路保护的电器，熔断器，其文字符号为 FU ；用来计时的电器是,时间继电器、其文字符号为 KT ；用于频繁的接通断开主电路的电器，接触器、其文字符号为KM ；用于检测运动部分位置的电器，行程开关，其文字符号SQ；5、在低压电器中，速度继电器的符号KS，在速度为零时，其常开触点处于闭合状态，在速度大于整定值时，其常开触点处于断开状态时间继电器在控制系统中用于控制动作时间，有两种延时式：延时接通，延时断开6、PLC在硬件上由 CPU、编程器、存贮器、I/O端口及电源等设备组成。

7、高压电器是用于交流 1200伏、直流1500伏及以上的电器。

8、电器按用途可分为控制电器，配电电器、主令电器、保护电器，执行电器9、按钮的文字符号为SB 其在电路中的作用为短时接通或断开电源，为了标明按钮的作用，通常情况下，起动按钮的颜色为绿色；停止按钮的颜色红色。

10、PLC的继电器符号，基本指令功能意义。

LD 取指令常开 LDI 取反指令常闭 OUT 线圈驱动指令触头串联指令 AND 与指令常开 ANI 与非指令常闭触头并联指令OR 或指令常开 ORI 或非指令常闭并联电路块的串联指令 ANB 串联电路块的串联指令ORB逻辑锥栈的操作指令 MPS 进栈指令 MRD 读栈指令 MPP 出栈指令置位与复位指令 SET 置位指令 RET 复位指令微分指令 PLS 上升沿微分指令 PLF 下降沿微分指令主控指令 MC主控电路块起点使用，主控复位指令 MCR主控电路块终点使用11、电磁式电器的电磁机构由吸引线圈、铁心、衔铁组成。

PLC知识点一、基本知识PART A1.低压电器标准规定，低压电器通常是指工作在交流电压小于（1200V），直流电压小于（1500V）的电路中起通断、保护、控制或调节作用的电器设备。

2.时间继电器按延时方式可分为通电延时型和断电延时型。

3.低压隔离器也称刀开关，品种主要有低压刀开关、和熔断器式刀开关、组合开关3种。

4.电气控制线路根据电路通过的电流大小可分为主电路和控制电路。

5.交流接触器的触点系统分为主触头和辅助触点，用来直接接通和分断交流主电路和控制电路。

6.电气控制线路的表示方法有电气原理图、电气元件布置图和电气安装接线图3种。

7.热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期过载保护。

8.主令电器是在自动控制系统中发出指令或（信号）的电器，用来控制接触器、继电器或其他电器线圈，使电路接通或分断，从而达到控制生产机械的目的。

9.S7-1200PLC的用户程序开发过程主要步骤有新建项目、硬件组态、PLC编程、编译下载和仿真调试。

10.PLC主要由CPU、存储器、I/O设备、扩展单元、外设与通信等部分组成。

PART B11.(F)PLC在程序执行阶段是在用户程序管理下运行的。

12.(T)速度继电器的常闭触点通常在转速小于一定转速时恢复闭合。

13.(T)由于熔断器要断开电路，同样存在电弧熄灭问题。

14.(F)在设计PLC的梯形图时，左母线与线圈之间是否需要触点可以根据需要确定。

15.(T)和继电接触控制图相似，梯形图中也可以理解为有电流流通，即“能流”。

当触点闭合或条件满足时，能量就可“流动”起来。

16.(F)速度继电器的定子与被控电动机的轴固定连接用于测量电机转速。

17.(T)安装刀开关时，刀开关在合闸状态下手柄应该向上，不能倒装和平装，以防止闸刀松动落下时误合闸。

18.(F)S7-1200PLC的扩展模块安装方式灵活，如通信模块可以安装在CPU模块的左右两侧。

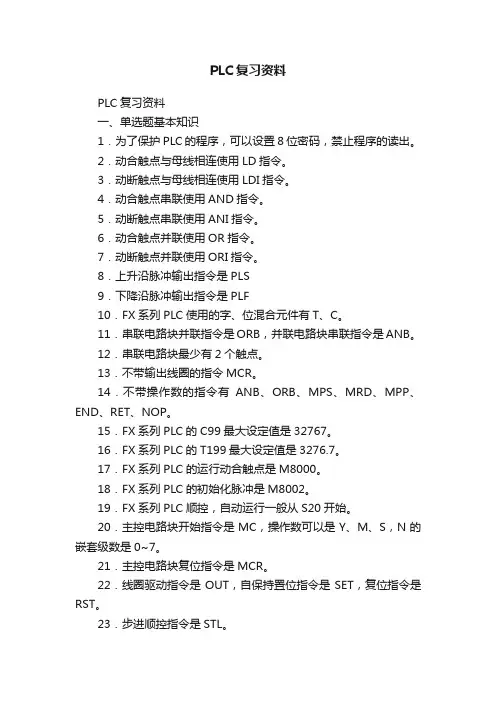

PLC复习资料PLC复习资料一、单选题基本知识1．为了保护PLC的程序，可以设置8位密码，禁止程序的读出。

2．动合触点与母线相连使用LD指令。

3．动断触点与母线相连使用LDI指令。

4．动合触点串联使用AND指令。

5．动断触点串联使用ANI指令。

6．动合触点并联使用OR指令。

7．动断触点并联使用ORI指令。

8．上升沿脉冲输出指令是PLS9．下降沿脉冲输出指令是PLF10．FX系列PLC使用的字、位混合元件有T、C。

11．串联电路块并联指令是ORB，并联电路块串联指令是ANB。

12．串联电路块最少有2个触点。

13．不带输出线圈的指令MCR。

14．不带操作数的指令有ANB、ORB、MPS、MRD、MPP、END、RET、NOP。

15．FX系列PLC的C99最大设定值是32767。

16．FX系列PLC的T199最大设定值是3276.7。

17．FX系列PLC的运行动合触点是M8000。

18．FX系列PLC的初始化脉冲是M8002。

19．FX系列PLC顺控，自动运行一般从S20开始。

20．主控电路块开始指令是MC，操作数可以是Y、M、S，N的嵌套级数是0~7。

21．主控电路块复位指令是MCR。

22．线圈驱动指令是OUT，自保持置位指令是SET，复位指令是RST。

23．步进顺控指令是STL。

24．FX系列PLC的状态初始元件是S0~S9。

25．FX系列PLC输入、输出继电器响应时间约10ms。

26．FX系列PLC停电丢失数据的存储器是RAM。

可读写的存储器是RAM，电可擦写的存储器是EEPROM。

27．进栈指令是MPS,读栈指令是MRD,出栈指令是MPP。

28．手持编程器读出键是RD,写入键是WR,插入键是INS,删除键是DEL，清除键是CLEAR，帮助键是HELP，步序号键是STEP，确认执行键是GO。

29．手持编程器读出程序显示R,写入程序显示W,插入程序显示I,删除程序显示D。

30．FX-10P编程器液晶显示2行*16字符，FX-20P编程器液晶显示4行*16字符。

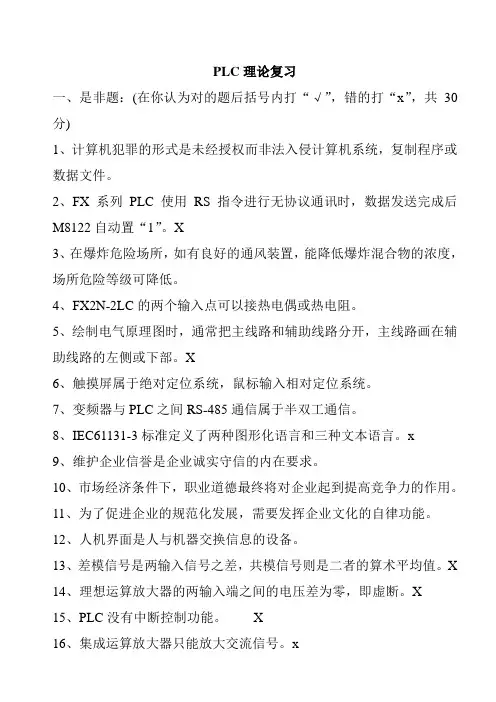

PLC理论复习一、是非题：(在你认为对的题后括号内打“√”，错的打“x”，共30分)1、计算机犯罪的形式是未经授权而非法入侵计算机系统，复制程序或数据文件。

2、FX系列PLC使用RS指令进行无协议通讯时，数据发送完成后M8122自动置“1”。

X3、在爆炸危险场所，如有良好的通风装置，能降低爆炸混合物的浓度，场所危险等级可降低。

4、FX2N-2LC的两个输入点可以接热电偶或热电阻。

5、绘制电气原理图时，通常把主线路和辅助线路分开，主线路画在辅助线路的左侧或下部。

X6、触摸屏属于绝对定位系统，鼠标输入相对定位系统。

7、变频器与PLC之间RS-485通信属于半双工通信。

8、IEC61131-3标准定义了两种图形化语言和三种文本语言。

x9、维护企业信誉是企业诚实守信的内在要求。

10、市场经济条件下，职业道德最终将对企业起到提高竞争力的作用。

11、为了促进企业的规范化发展，需要发挥企业文化的自律功能。

12、人机界面是人与机器交换信息的设备。

13、差模信号是两输入信号之差，共模信号则是二者的算术平均值。

X14、理想运算放大器的两输入端之间的电压差为零，即虚断。

X15、PLC没有中断控制功能。

X16、集成运算放大器只能放大交流信号。

x17、触摸屏的尺寸是5．7寸，指的是对角线。

18、FX2N-4DA是模拟量输出单元。

19、将放大器输出信号的全部或部分通过某种方式回送到输入端，这个信号叫做反馈信号。

20、梯形图编程中触点不能放在线圈的左边。

X21、并行通信比串行通信速率快，将取代串行通信。

X22、梯形图编程中触点不能放在线圈的左边。

X23、IEC61131-3软件模型是一种分层结构。

（PLC的标准定义）24、计算机与打印机之间的传输通信属于半双工通信。

x25、PLC的用户程序是逐条执行的，执行结果依次放入输入映像寄存器。

x26、PLC没有计数功能。

x27、FX2N-2LC的两个输入点可以接热电偶或热电阻。

28、开环控制系统可以消除偏差。

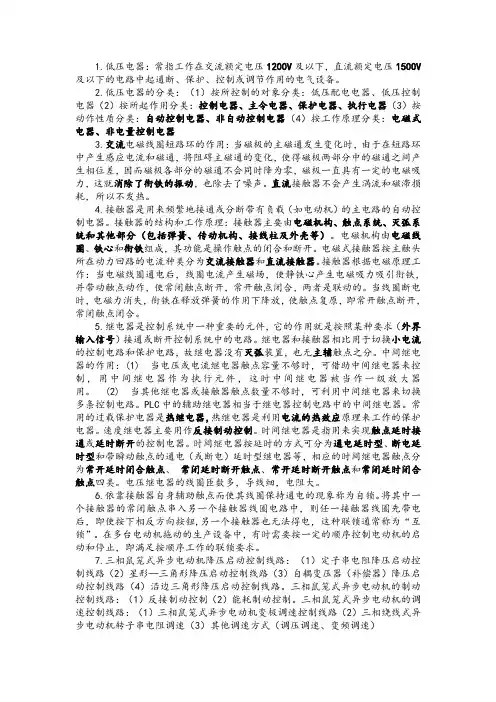

1.低压电器：常指工作在交流额定电压1200V及以下，直流额定电压1500V 及以下的电路中起通断、保护、控制或调节作用的电气设备。

2.低压电器的分类：（1）按所控制的对象分类：低压配电电器、低压控制电器（2）按所起作用分类：控制电器、主令电器、保护电器、执行电器（3）按动作性质分类：自动控制电器、非自动控制电器（4）按工作原理分类：电磁式电器、非电量控制电器3.交流电磁线圈短路环的作用：当磁极的主磁通发生变化时，由于在短路环中产生感应电流和磁通，将阻碍主磁通的变化，使得磁极两部分中的磁通之间产生相位差，因而磁极各部分的磁通不会同时降为零，磁极一直具有一定的电磁吸力，这就消除了衔铁的振动，也除去了噪声。

直流接触器不会产生涡流和磁滞损耗，所以不发热。

4.接触器是用来频繁地接通或分断带有负载（如电动机）的主电路的自动控制电器。

接触器的结构和工作原理：接触器主要由电磁机构、触点系统、灭弧系统和其他部分（包括弹簧、传动机构、接线柱及外壳等）。

电磁机构由电磁线圈、铁心和衔铁组成，其功能是操作触点的闭合和断开。

电磁式接触器按主触头所在动力回路的电流种类分为交流接触器和直流接触器。

接触器根据电磁原理工作：当电磁线圈通电后，线圈电流产生磁场，使静铁心产生电磁吸力吸引衔铁，并带动触点动作，使常闭触点断开，常开触点闭合，两者是联动的。

当线圈断电时，电磁力消失，衔铁在释放弹簧的作用下降放，使触点复原，即常开触点断开，常闭触点闭合。

5.继电器是控制系统中一种重要的元件，它的作用就是按照某种要求（外界输入信号）接通或断开控制系统中的电路。

继电器和接触器相比用于切换小电流的控制电路和保护电路，故继电器没有灭弧装置，也无主辅触点之分。

中间继电器的作用：(1) 当电压或电流继电器触点容量不够时，可借助中间继电器来控制，用中间继电器作为执行元件，这时中间继电器被当作一级放大器用。

(2) 当其他继电器或接触器触点数量不够时，可利用中间继电器来切换多条控制电路。

1 低压电器不仅是控制元件，也是检测元件和执行元件2低压电器作用：控制作用，保护作用，调节作用，测量作用，指示作用，转换作用3低压电器分类 1按用途或控制对象分(1) 低压配电电器:开关、熔断器、断路器等。

2)低压控制电器：接触器、继电器等2按动作方式分（1）自动切换电器：接触器、继电器。

（2）非自动切换电路：刀开关、转换开关、按钮。

3按执行结构分（1）接触器、按钮。

（2）无触点电器：接近开关、电子式时间继电器、4按工作原理分（1）电磁式电器：交直流接触器、各种继电器。

（2）非电量控制电器：压力、速度、温度继电器4接触器工作原理是：通过控制线圈得电，利用电磁场作用，喜迎衔铁，使动触点和静触点吸合，从而使接触器上下两端的静触点接通5接触器的主要参数：主触点的额定工作电流、控制线圈得额定电压、辅助触点的额定电流6中间继电器的作用是将一个输入信号变成多个输出信号或将信号放大7中间继电器与接触器的主要区别在于：接触器的主触点可以通过大的电流，而中间继电器没主触点，辅助触点只能通过小电流，所以一般只用于控制电路中，且数量比较多8热继器的工作原理：由流入热元件的电流产生热量，使具有不同膨胀系数的双金属片发生变形。

在电动机正常运行时，热元件产生的变形不会使触点动作，当电动机过载时，流过热元件的电流增大，热元件变形达到一定程度时，就推动连杆动作，使热继电器的触点动作。

通常将热继电器的常闭触点串联在接触器控制线圈电路中，当触点动作时，控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。

故障排除后，按手动复位按钮，热继电器触点复位，可以重新接通控制电路9行程开关主要用于检测工作机械的位置，发出命令一控制其运动方向或行程长短接近开关是靠移动的物体与接近开关的感应头接近时，其输出一个电信号，从而实现对电路的控制作用10电器图一般分为三种：电器控制原理图、电器布置图、电气安装接线图11plc的特点：可靠性高，抗干扰能力强;丰富的I\O接口模块；采用模块结构；编程简单易学；安装简单，维修方便；体积小，重量轻，能耗低11plc的基本功能：（1）多种控制功能（2）数据采集、存储与处理功能(3)输入|输出接口调理功能（4）通信、联网功能（5）人机界面功能（6）编程、调试功能12 plc的基本结构：（1）cpu模块的功能（2）cpu模块中的存储器（3）I\O模块（4）电源（5）编程器13 plc的工作原理：（1）输入采样阶段（2）用户程序执行阶段 (3)输出刷新阶段（4）系统自诊断（5）通信处理（6）中断处理（7）立即I/O处理14PLC与继电器控制的异同：二者的图形结构与逻辑关系是相同的继电接触器线圈与所连触点的逻辑对应关系与plc的梯形图中内部线圈与内部触点的逻辑对应关系相同（1）实现原理不同：继电接触器用实际电磁线圈通电吸合，使触点发生动作，用以完成控制任务，这个机械动作有一个延时过程，设计和分析控制电路时需要考虑这一特点。

1 低压电器不仅是控制元件，也是检测元件和执行元件2低压电器作用：控制作用，保护作用，调节作用，测量作用，指示作用，转换作用3低压电器分类 1按用途或控制对象分(1) 低压配电电器:开关、熔断器、断路器等。

2)低压控制电器：接触器、继电器等2按动作方式分（1）自动切换电器：接触器、继电器。

（2）非自动切换电路：刀开关、转换开关、按钮。

3按执行结构分（1）接触器、按钮。

（2）无触点电器：接近开关、电子式时间继电器、4按工作原理分（1）电磁式电器：交直流接触器、各种继电器。

（2）非电量控制电器：压力、速度、温度继电器4接触器工作原理是：通过控制线圈得电，利用电磁场作用，喜迎衔铁，使动触点和静触点吸合，从而使接触器上下两端的静触点接通5接触器的主要参数：主触点的额定工作电流、控制线圈得额定电压、辅助触点的额定电流 6中间继电器的作用是将一个输入信号变成多个输出信号或将信号放大 7中间继电器与接触器的主要区别在于：接触器的主触点可以通过大的电流，而中间继电器没主触点，辅助触点只能通过小电流，所以一般只用于控制电路中，且数量比较多8热继器的工作原理：由流入热元件的电流产生热量，使具有不同膨胀系数的双金属片发生变形。

在电动机正常运行时，热元件产生的变形不会使触点动作，当电动机过载时，流过热元件的电流增大，热元件变形达到一定程度时，就推动连杆动作，使热继电器的触点动作。

通常将热继电器的常闭触点串联在接触器控制线圈电路中，当触点动作时，控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。

故障排除后，按手动复位按钮，热继电器触点复位，可以重新接通控制电路 9行程开关主要用于检测工作机械的位置，发出命令一控制其运动方向或行程长短接近开关是靠移动的物体与接近开关的感应头接近时，其输出一个电信号，从而实现对电路的控制作用10电器图一般分为三种：电器控制原理图、电器布置图、电气安装接线图11plc的特点：可靠性高，抗干扰能力强;丰富的I\O接口模块；采用模块结构；编程简单易学；安装简单，维修方便；体积小，重量轻，能耗低 11plc的基本功能：（1）多种控制功能（2）数据采集、存储与处理功能(3)输入|输出接口调理功能（4）通信、联网功能（5）人机界面功能（6）编程、调试功能 12 plc的基本结构：（1）cpu 模块的功能（2）cpu模块中的存储器（3）I\O模块（4）电源（5）编程器13 plc的工作原理：（1）输入采样阶段（2）用户程序执行阶段 (3)输出刷新阶段（4）系统自诊断（5）通信处理（6）中断处理（7）立即I/O处理14PLC与继电器控制的异同：二者的图形结构与逻辑关系是相同的继电接触器线圈与所连触点的逻辑对应关系与plc的梯形图中内部线圈与内部触点的逻辑对应关系相同（1）实现原理不同：继电接触器用实际电磁线圈通电吸合，使触点发生动作，用以完成控制任务，这个机械动作有一个延时过程，设计和分析控制电路时需要考虑这一特点。

plc期末知识点总结PLC（Programmable Logic Controller）即可编程逻辑控制器，是一种专门用于工业控制领域的计算机控制系统。

它具有高可靠性、抗干扰能力强、集成度高、成本低廉等特点，广泛应用于自动化控制系统中。

在现代工业系统中，PLC已经成为了控制系统的核心设备，对其掌握和应用已经成为了现代工业工程师的基本技能之一。

本文将从PLC的基本原理、应用领域、编程和调试等方面进行知识点总结。

一、PLC的基本原理1. PLC的组成PLC系统主要由中央处理器（CPU）、输入/输出模块（I/O模块）、编程器（Programming Device）和电源组成。

其中，CPU是PLC的大脑，负责执行用户编写的程序；输入/输出模块用于将外部的信号输入到PLC中，或将PLC的输出信号传输给外部设备；编程器用于编写、修改和调试PLC程序；电源为PLC系统提供电源供电。

2. PLC的工作原理PLC的工作原理主要包括输入信号采集、程序执行和输出控制三个步骤。

首先，PLC通过输入/输出模块采集外部的信号，然后根据用户编写的程序进行逻辑运算、计算和控制，最后通过输出模块控制外部设备实现自动化控制。

二、PLC的应用领域1. 工业控制PLC广泛应用于工业控制领域，如自动化生产线、工业机械、汽车制造等。

通过PLC的高速计算和稳定性可靠性，实现生产设备的自动控制和监测，提高生产效率和产品质量。

2. 楼宇自动化PLC还广泛应用于楼宇自动化系统中，如电梯控制、空调控制、照明控制等。

通过PLC实现各种设备的自动控制和集中监控，提高楼宇设备的效率和节能水平。

3. 能源管理PLC也被应用于能源管理系统中，通过PLC对电力、供热、供水等能源系统进行控制和监测，实现能源的智能管理和节能降耗。

4. 其他领域除了上述领域，PLC还被广泛应用于交通运输、环境监测、安防监控等领域，发挥着重要的作用。

三、PLC的编程和调试1. PLC编程语言PLC的编程语言主要有 ladder diagram（LD）、instruction list（IL）、function block diagram（FBD）、structured text（ST）等。

PLC面试基本知识1. 什么是PLC？PLC（可编程逻辑控制器）是一种用于工业控制系统的数字计算机，用于自动化控制过程。

它可以接收输入信号，进行逻辑运算和数据处理，并输出控制信号来驱动各种设备和执行特定任务。

2. PLC的工作原理PLC的工作原理可以概括为以下几个步骤：•输入模块接收外部传感器或开关的输入信号。

•CPU模块对输入信号进行处理，并执行相应的程序。

•输出模块将处理结果转换为控制信号，驱动执行器或其他设备。

•循环反复执行上述步骤，实现自动化控制。

3. 常见的PLC编程语言PLC支持多种编程语言，常见的包括：•Ladder Diagram（梯形图）：使用图形符号表示逻辑和功能关系。

•Structured Text（结构化文本）：类似于高级编程语言，使用结构化的语法。

•Function Block Diagram（功能块图）：使用图形符号和函数块表示逻辑关系。

•Instruction List（指令列表）：使用类似于汇编语言的指令编写程序。

4. 常见的PLC输入输出模块PLC的输入输出模块用于连接外部设备和PLC系统，常见的模块包括：•数字输入模块：用于接收开关、传感器等数字信号。

•数字输出模块：用于输出控制信号，驱动继电器、电机等设备。

•模拟输入模块：用于接收模拟量信号，如压力、温度等。

•模拟输出模块：用于输出模拟量信号，如控制阀门的电流或电压信号。

5. PLC的优势和应用领域PLC具有以下优势，因此在许多工业领域得到广泛应用：•可靠性高：PLC系统采用工业级组件和设计，具有较高的可靠性和稳定性。

•灵活性强：通过重新编写控制程序，可以实现不同任务的切换和调整。

•抗干扰能力强：PLC系统具有较强的抗干扰能力，适用于工业环境中的电磁干扰。

•易于维护和扩展：PLC系统的模块化设计使得故障诊断和维护更加方便，同时可以根据需求进行扩展。

PLC广泛应用于以下领域：•自动化生产线：用于控制和优化生产线中的各种设备和过程。

28个PLC常见的考题！初学者必考1、低压电器是指工作电压在直流1500V或交流1200V 以下的各种电器。

2、触器按其主触头通过电流的种类，可分为直流接触器和交流接触器。

3、继电接触器控制电路是由各种按钮、行程开关、继电器、接触器、熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。

4、热继电器是利用电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的过载保护。

5、速度继电器主要用作反接制动控制。

6、时间继电器是指用来实现触点延时接通或延时断开的控制的电器。

7、机床电气控制系统是由许多电气元件按照一定要求联接而成，实现对机床的电气自动控制。

为了便于对控制系统进行设计、分析研究、安装调试、使用和维护，需要将电气元件及其相互联接，用国家规定的文字、符号和图形表示出来。

这种图就是电气控制系统图。

电气控制系统图包括：电气原理图、电气元件接线图、电气元件布置图三种图。

8、在机床电控中，短路保护用熔断器；过载保护用热继电器；过电流保护用过电流继电器。

9、PLC的每一个扫描过程分为三个阶段，分别是：输入采样阶段、程序执行阶段和输出刷新三个阶段。

10、机床中最常见的降压起动方法有Y- 转换、定子绕组串电阻和自耦变压器（补偿器）降压起动三种。

11. 可编程序控制器是一种数字运算的电子系统，专为工业环境下应用而设计。

它用可编程的存储器，用来在内部存储执行逻辑运算、须序控制、定时、计数和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。

可编程控制器及其有关设备，都应按易于与工业控制系统联成一个整体，易于扩充的原则设计。

12. FP1-40型可编程序控制器，共有输入、输出点 208 个，其中输入点的点号从 X0 到 X12F ，输出点的点号从 Y0-.到 Y12F 。

13. 机床上常用的电气制动控制线路有两种即反接制动和能耗制动。

5、简述PLC的扫描工作过程。

6、为什么PLC中软继电器的触点可无数次使用？7、PLC按I/O点数和结构形式可分为几类？8、PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？三、判断题1、PLC的输入电路均采用光电耦合隔离方式。

（×）2、CPU224型PLC本机I/O点数为14/10。

（√）3、PLC的周期性循环扫描方式不会产生输入/输出滞后时间。

（×）4、间接寻址是通过地址指针来存取存储器中的数据。

（?√??）5、存储器AI、AQ只能使用字寻址方式来存取信息。

（?√??）四、选择题1、世界上第1台PLC诞生于（D）A.、日本松下公司，1970年；B、德国西门子公司，1969年；C、美国通用公司，1968年；D、美国数字设备公司，1969年。

2A3、A、4、A、C、5、 D ）A、6A、7、AC8AC、变量存储器D、内部存储器9、CPU224XP型PLC有几个通讯端口（A ）A、2个B、1个C、3个D、4个第三章一、填空题1、输出指令（对应于梯形图中的线圈）不能用于输入过程映像寄存器。

2、SM 0.1在首次扫描时为ON，通常用来进行程序初始化；SM0.0一直为 ON。

3、接通延时定时器TON的使能（IN）输入电路为ON时开始定时，当前值大于等于预设值时其定时器位变为 1，梯形图中其常开触点接通，常闭触点断开。

4、接通延时定时器TON的使能输入电路 OFF 时被复位，复位后梯形图中其常开触点断开，常闭触点接通，当前值等于 0 。

5、有记忆接通延时定时器TONR的使能输入电路 ON 时开始定时，使能输入电路断开时，当前值不变。

使能输入电路再次接通时继续定时。

必须用复位指令来复位TONR。

6、断开延时定时器TOF的使能输入电路接通时，定时器位立即变为 1 ，当前值被复位。

7、TONR的启动输入端IN由“1”变“0”时定时器复位。

（?×）8、定时器定时时间长短取决于定时分辨率。
