低温压力容器制造工艺研究

低温压力容器设计探究发布时间：2021-05-14T09:52:36.527Z 来源：《科学与技术》2021年第29卷第4期作者：张永刚[导读] 随着我国经济社会的发展和科技技术的进步张永刚北京石油化工工程有限公司西安分公司陕西西安 710075摘要：随着我国经济社会的发展和科技技术的进步，低温技术得到了迅速发展和广泛应用。

笔者就低温压力容器的使用特点及存在的失效模式，设计时低温压力容器的选材、结构设计、焊接制造要求、焊后热处理、无损检测等应注意的事项作了分类分析，为工作中低温压力容器设计给予更多的参考。

关键词：低温压力容器；设计要点；注意事项；引言随着我国经济社会的发展和科技技术的进步，低温技术得到了迅速发展和广泛应用。

低温压力容器发生失效破坏会造成出人意料的极大危害，因此在低温压力容器设计时必须科学合理，保证其质量。

1低温压力容器的失效形式由于环境低温或介质低温的影响，随着使用温度的降低，低温压力容器的失效主要形式是脆性断裂。

低温脆性断裂是金属材料在温度降低至临界值（一般为其韧脆转变温度）以下时，在没有预兆的情况下发生的，在容器结构失效之前没有明显的塑性变形，一旦发生断裂，失效速度很快，断口齐平、与最大主应力方垂直，光亮平滑，呈晶粒状，壁厚无明显塑性变薄；脆性断裂时，结构元件内部的应力水平通常低于材料的屈服强度，甚至低于材料的设计应力（材料的许用应力），因此脆性断裂具有低应力破坏特征。

在设计低温压力容器时，除了确保容器强度条件之外，还需要进行必要的防脆断设计或评定。

低温脆性断裂与材料的力学性能、操作温度、缺陷形状和大小、残余应力和是否进行热处理等诸多因素有关。

2低温压力容器设计要点 2.1确定设计温度我国对低温容器的划分是指设计温度低于－20℃的碳素钢、低合金钢、双相不锈钢和铁素体不锈钢制容器，以及设计温度低于－196℃的奥氏体不锈钢制容器。

对于低温容器，其设计温度是指在正常工作情况下，设定的不高于可能达到的最低金属温度。

第1篇一、引言压力容器是一种盛装气体或液体的密闭设备，广泛应用于石油、化工、食品、医药、能源等领域。

随着我国工业的快速发展，压力容器在国民经济中的地位日益重要。

为了确保压力容器的安全可靠运行，提高其制造质量，本文将对压力容器制造工艺进行详细介绍。

二、压力容器制造工艺流程1. 设计阶段在设计阶段，首先要明确压力容器的用途、工作条件、材料要求等。

然后，根据相关标准和规范，进行结构设计、强度计算、热力计算等。

设计阶段是压力容器制造的基础，对后续制造过程具有重要影响。

2. 材料采购根据设计要求，选择合适的材料，如碳素钢、低合金钢、不锈钢、有色金属等。

在采购过程中，要确保材料质量符合国家标准，并进行相应的检验。

3. 零部件加工零部件加工包括切割、下料、成形、焊接等工序。

具体步骤如下：（1）切割：根据设计图纸，将板材切割成所需尺寸的板材、管材等。

（2）下料：将切割好的板材、管材等按照设计要求进行下料。

（3）成形：将下料后的板材、管材等通过卷板、滚圆、拉伸等工艺形成所需的形状。

（4）焊接：采用手工电弧焊、气体保护焊、等离子焊等焊接方法，将各部件连接在一起。

4. 组装将加工好的零部件按照设计要求进行组装，包括筒体、封头、法兰、接管等。

组装过程中，要确保各部件的尺寸、形状、位置等符合设计要求。

5. 热处理对压力容器进行热处理，以改善其力学性能、消除残余应力等。

热处理方法包括退火、正火、调质、固溶处理等。

6. 检验检验是压力容器制造过程中的重要环节，包括外观检查、尺寸检查、无损检测、力学性能检测等。

检验结果应满足相关标准和规范的要求。

7. 表面处理为了提高压力容器的耐腐蚀性能、美观度等，可对其进行表面处理，如喷漆、镀锌、阳极氧化等。

8. 标识在压力容器上标注相关信息，如制造单位、产品编号、材料牌号、工作压力、温度等。

9. 出厂经过检验合格的压力容器，办理出厂手续，交付用户使用。

三、压力容器制造工艺特点1. 材料要求严格压力容器制造对材料的质量要求较高，需选用符合国家标准、具有良好力学性能和耐腐蚀性能的材料。

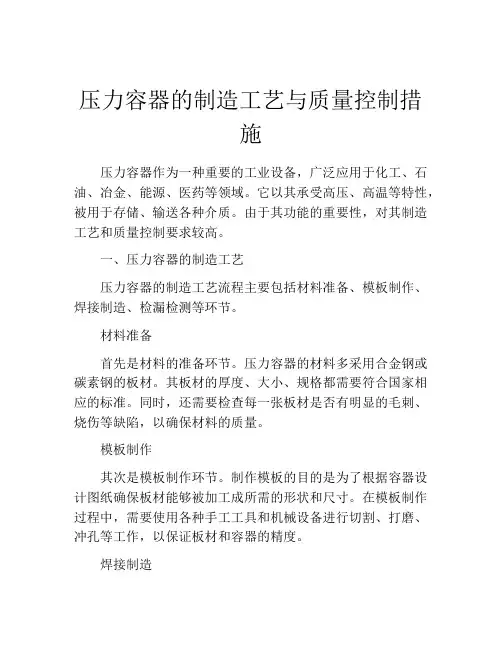

压力容器的制造工艺与质量控制措施压力容器作为一种重要的工业设备，广泛应用于化工、石油、冶金、能源、医药等领域。

它以其承受高压、高温等特性，被用于存储、输送各种介质。

由于其功能的重要性，对其制造工艺和质量控制要求较高。

一、压力容器的制造工艺压力容器的制造工艺流程主要包括材料准备、模板制作、焊接制造、检漏检测等环节。

材料准备首先是材料的准备环节。

压力容器的材料多采用合金钢或碳素钢的板材。

其板材的厚度、大小、规格都需要符合国家相应的标准。

同时，还需要检查每一张板材是否有明显的毛刺、烧伤等缺陷，以确保材料的质量。

模板制作其次是模板制作环节。

制作模板的目的是为了根据容器设计图纸确保板材能够被加工成所需的形状和尺寸。

在模板制作过程中，需要使用各种手工工具和机械设备进行切割、打磨、冲孔等工作，以保证板材和容器的精度。

焊接制造焊接是制造压力容器的重要环节之一。

焊接技术的质量直接决定了容器的强度和耐用性。

国家在此方面有专门的标准和规定，如Q345R钢板压力容器技术条件、Q245R钢板压力容器技术条件等。

焊接方法主要有埋弧焊、手工焊、自动焊等多种方式，根据容器的用途桥特点来决定采用何种焊接方法。

检漏检测焊接后，还需要进行漏检。

漏检是检验焊接工艺是否合格的重要方法。

漏检方法主要有压力试验和水压试验。

这些检测方法对于确保容器的安全和可靠性有着至关重要的作用。

二、压力容器的质量控制措施压力容器有着极高的安全要求，在制造过程中需要有严格的质量控制措施。

材料质量控制首先是材料质量的控制。

仔细选择板材的来源和测试材料的化学成分，以保证压力容器的材料优良。

同时要进行板材的质量检查，排除有缺陷的板材。

制造质量控制其次是制造质量的控制。

在制造过程中，需要对材料的精度要求高，尤其是模板的加工精度以及焊接的精度。

模板需要符合设计图纸的尺寸、曲线和角度要求，以保证最终的焊接质量。

焊接质量控制焊接工艺是压力容器制造中最关键的一个环节，也是容易出现问题的一个环节。

16MnDR钢制低温压力容器焊接工艺2020年我公司为某公司生产的两台液氨储罐，设备规格：φ2800×9736×25；主要受压元件材质：16MnDR；介质特性：中度危害；设计压力：2.5MPa；设计温度：-33.4/60℃；采用焊后热处理；容器类别：Ⅲ类压力容器。

为了公司今后生产同类材质的容器设备积累经验，现将16MnDR焊接工艺进行了总结。

1. 16MnDR钢的焊接性分析1.1 16MnDR钢的化学成分及力学性能我司采用了新余钢铁生产的16MnDR钢，化学成分及力学性能见表1表1 16MnDR钢的化学成分（质量分数）（%）和力学性能1.2 焊接性分析由表1可知，16MnDR钢的碳当量为0.47%，淬硬倾向不大，室温下焊接一般不会产生冷裂纹，16MnDR钢在正火状态下交货，其S、P含量控制的极低，也不易产生热裂纹。

16MnDR钢对于中厚板在焊接刚性拘束较大或环境温度过低时，在焊前应进行预热，焊后采取消应热处理。

16MnDR钢的组织的晶格类型属于体心立方点阵晶格，有低温转脆倾向，尤其是铁素体钢，其晶粒越细小，钢的脆性转变温度越向低温方向移动，低温冲击韧性值也越高。

因此，采取细化焊缝组织晶粒、降低填充金属的杂质、减少焊接接头的拘束度是制定16MnDR厚钢板焊接工艺的要点。

2. 焊接工艺评定试验2.1 焊接工艺评定试验的选材16MnDR为我公司首次使用材料，需进行焊接试验和焊接工艺评定。

NB/T47015-2011《压力容器焊接规程》中对16MnDR材料，推荐了焊条电弧焊的焊材（J507RH），氩弧焊和埋弧焊焊材均没有推荐。

我公司在联系有制作经验的单位和国内知名的焊材制造商等单位，确定本批设备焊材按照焊条电弧焊（SMAW）选用J507RH（E5015-G符合GB/T5117-2012和NB/T47018.2-2017标准要求，要求焊条进行焊条扩散氢复验）、氩弧焊（GTAW）选用ER55-Ni1（符合GB/T39280-2020和NB/T47018.3-2017标准要求）、埋弧焊（SAW）选用H09MnDR+SJ209DR（符合NB/T47018.4-2017标准要求，要求焊材在夏比（V型缺口）低温冲击吸收功-40℃时，不低于47J）。

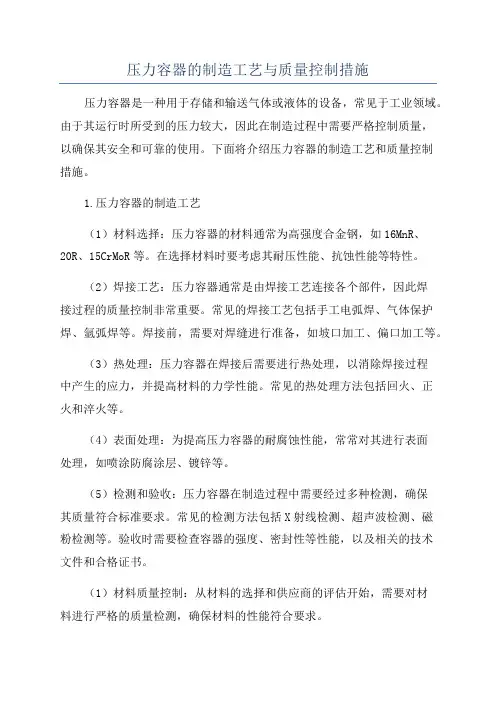

压力容器的制造工艺与质量控制措施压力容器是一种用于存储和输送气体或液体的设备，常见于工业领域。

由于其运行时所受到的压力较大，因此在制造过程中需要严格控制质量，以确保其安全和可靠的使用。

下面将介绍压力容器的制造工艺和质量控制措施。

1.压力容器的制造工艺（1）材料选择：压力容器的材料通常为高强度合金钢，如16MnR、20R、15CrMoR等。

在选择材料时要考虑其耐压性能、抗蚀性能等特性。

（2）焊接工艺：压力容器通常是由焊接工艺连接各个部件，因此焊接过程的质量控制非常重要。

常见的焊接工艺包括手工电弧焊、气体保护焊、氩弧焊等。

焊接前，需要对焊缝进行准备，如坡口加工、偏口加工等。

（3）热处理：压力容器在焊接后需要进行热处理，以消除焊接过程中产生的应力，并提高材料的力学性能。

常见的热处理方法包括回火、正火和淬火等。

（4）表面处理：为提高压力容器的耐腐蚀性能，常常对其进行表面处理，如喷涂防腐涂层、镀锌等。

（5）检测和验收：压力容器在制造过程中需要经过多种检测，确保其质量符合标准要求。

常见的检测方法包括X射线检测、超声波检测、磁粉检测等。

验收时需要检查容器的强度、密封性等性能，以及相关的技术文件和合格证书。

（1）材料质量控制：从材料的选择和供应商的评估开始，需要对材料进行严格的质量检测，确保材料的性能符合要求。

（2）焊接质量控制：焊接是压力容器制造中的重要环节，焊接质量的好坏直接影响到容器的安全性能。

在焊接过程中，需要对焊工进行培训和资格认证，同时进行焊接过程的监控和记录。

（3）热处理质量控制：热处理对于焊接后的压力容器至关重要，需要确保热处理过程的温度和时间控制准确，以保证材料的力学性能和结构稳定性。

（4）非破坏性检测：通过使用X射线检测、超声波检测、磁粉检测等方法对焊缝和材料进行检测，发现潜在的缺陷并做出相应的处理。

（5）严格按照标准进行制造：压力容器的制造需要遵守相关的标准和规范，如GB150《钢制压力容器》等，确保产品的质量和安全性能。

压力容器的制造工艺研究与优化压力容器是工业中核心的部件之一，广泛应用于石油、化工、电力、制药、食品等行业。

一般而言，压力容器要求能够承受高压力、高温度和化学反应等各种极限条件，因此对于其制造工艺的研究和优化具有非常重要的意义。

本文将从材料选择、制造技术、质量控制等角度来探讨如何实现压力容器的优化生产。

一、材料选择材料是影响压力容器制造质量的关键因素之一，因此材料的选择十分重要。

主要的材料包括无缝钢管、钢板和钢板坯料等。

这些材料应该具备一定的力学性能和化学性能，如耐腐蚀性、高强度、高温下的稳定性等。

当前，市场上的压力容器所采用的主要材料有碳钢、不锈钢、合金钢、钛合金等。

其中，不锈钢具有非常好的耐腐蚀性，但价格相对较高；碳钢则价格较低，但容易受到腐蚀影响。

因此，压力容器的材料选择一般需要根据工业领域和使用条件等具体情况进行合理的抉择。

二、制造技术制造技术是实现压力容器优化生产的重要手段之一。

压力容器的制造技术主要分为焊接和锻造两种方法，以及在制造过程中的热处理和表面处理等附加工艺。

1、焊接工艺焊接是压力容器制造中最常用的连接方法之一。

焊接的质量由多个方面决定，包括焊接工艺、焊接过程中的保护气体选择、电源控制质量等。

目前，前沿的自动焊接技术如激光焊接和电弧焊等已经逐渐被应用到压力容器的制造中。

这些技术的应用可以提高焊接质量和生产效率。

2、锻造工艺锻造是制造高品质压力容器的另一种主要方法。

相比于焊接，锻造可以增加钢材的致密度和结晶度，并且不会产生各种缺陷，如气孔、焊缝等。

锻造工艺的选择应该根据所需的具体性能来进行，如锻造后的材料是否强度足够高等。

3、热处理热处理能够改变材料的内部结构和性质，提高其物理和化学性能。

常见的热处理方法包括退火、淬火、回火等。

压力容器在工作状态下会受到较大的压力和温度，往往需要强化材料的稳定性，因此热处理方法可以加强材料的耐热性、耐腐蚀性、耐氢脆性等性能，从而提高容器的使用寿命和可靠性。

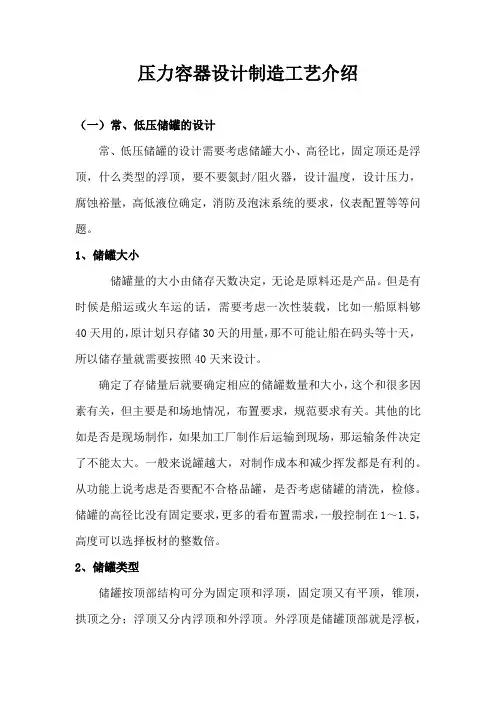

压力容器设计制造工艺介绍（一）常、低压储罐的设计常、低压储罐的设计需要考虑储罐大小、高径比，固定顶还是浮顶，什么类型的浮顶，要不要氮封/阻火器，设计温度，设计压力，腐蚀裕量，高低液位确定，消防及泡沫系统的要求，仪表配置等等问题。

1、储罐大小储罐量的大小由储存天数决定，无论是原料还是产品。

但是有时候是船运或火车运的话，需要考虑一次性装载，比如一船原料够40天用的，原计划只存储30天的用量，那不可能让船在码头等十天，所以储存量就需要按照40天来设计。

确定了存储量后就要确定相应的储罐数量和大小，这个和很多因素有关，但主要是和场地情况，布置要求，规范要求有关。

其他的比如是否是现场制作，如果加工厂制作后运输到现场，那运输条件决定了不能太大。

一般来说罐越大，对制作成本和减少挥发都是有利的。

从功能上说考虑是否要配不合格品罐，是否考虑储罐的清洗，检修。

储罐的高径比没有固定要求，更多的看布置需求，一般控制在1～1.5，高度可以选择板材的整数倍。

2、储罐类型储罐按顶部结构可分为固定顶和浮顶，固定顶又有平顶，锥顶，拱顶之分；浮顶又分内浮顶和外浮顶。

外浮顶是储罐顶部就是浮板，浮板会直接承受雪压，还需要设置排水管，一般用在大型油罐上；内浮顶可以认为是固定顶内加浮板，所以造价高。

固定顶多用来装低饱和蒸气压的液体，石化规要求200立方以上的甲类和乙A类液体罐要用浮顶罐，大于5000方的浮顶罐不能采用易熔材质（铝材）做浮盘，小于5000方时可以用铝材，但是在浮顶和固定顶间要设置氮封，大于50000方的浮顶罐应采用双盘式浮顶。

（二）常、低压容器的制造压力容器的制造工艺包括原材料的准备、划线、下料、弯曲、成形、边缘加工、装配、焊接、检验等。

1、原材料的准备钢材在划线前，首先要对钢材进行预处理。

钢材的预处理是指对钢板、管子和型钢等材料的净化处理、矫形和涂保护底漆。

1）净化处理主要是对钢板、管子和型钢在划线、切割、焊接加工之前和钢材经过切割、坡口加工、成形、焊接之后清除其表面的锈迹、氧化皮、油污和焊渣等。

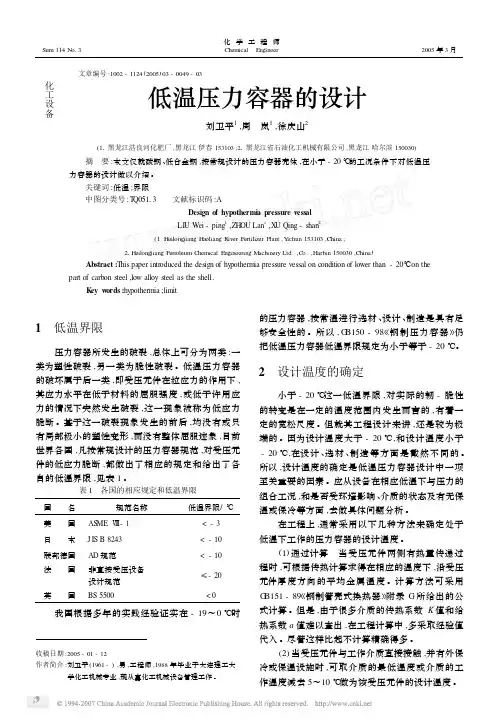

化工设备文章编号:1002-1124(2005)03-0049-03 低温压力容器的设计刘卫平1,周　岚1,徐庆山2(11黑龙江浩良河化肥厂,黑龙江伊春153103;21黑龙江省石油化工机械有限公司,黑龙江哈尔滨150030) 摘　要:本文仅就碳钢、低合金钢,按常规设计的压力容器壳体,在小于-20℃的工况条件下对低温压力容器的设计做以介绍。

关键词:低温;界限中图分类号:T Q05113 文献标识码:ADesign of hypothermia pressurevessal LI U Wei -ping 1,ZH OU Lan 1,X U Qing -shan 2(1.Heilongjiang Haoliang River Fertilizer Plant ,Y ichun 153103,China ;21Heilongjiang Petroleum Chemical Engineering M achinery Ltd.,C o.,Harbin 150030,China ) Abstract :This paper introduced the design of hypothermia pressure vessal on condition of lower than -20℃on thepart of carbon steel ,low alloy steel as the shell.K ey w ords :hypothermia ;limit收稿日期:2005-01-12作者简介:刘卫平(1961-),男,工程师,1988年毕业于大连理工大学化工机械专业,现从事化工机械设备管理工作。

1　低温界限压力容器所发生的破裂,总体上可分为两类:一类为塑性破裂,另一类为脆性破裂。

低温压力容器的破坏属于后一类,即受压元件在拉应力的作用下,其应力水平在低于材料的屈服强度,或低于许用应力的情况下突然发生破裂,这一现象被称为低应力脆断。

压力容器制造工艺及质量控制措施摘要：现代工业生产中压力容器起着重要作用，需要严格控制制造过程，提高容器制造工作质量。

文中以压力容器制造为着眼点，分析如何做好制造工艺及质量控制工作，旨在为类似研究提供借鉴。

关键词：压力容器；制造工艺；质量控制随着我国装备制造业的发展，压力容器的加工制造工艺和水平也得到了大幅提升，其质量技术标准也愈发严格。

因此，务必制定合理的控制对策，方可全面提升压力容器的制造质量，最终给予化工行业提供质量可靠、安全性高的压力容器，为化工企业维持正常的生产经营活动。

1、压力容器的制造特点通常状况下，压力容器在使用过程中，其工作条件较为特殊，具体分为两个方面：一方面，压力容器中气体或液体一般具备易燃、易爆的特性，同时会兼具毒性的特征；另一方面，压力容器在实际使用时所处的工作环境较为恶劣，且绝大多数处于高压、高温及腐蚀性较高的环境中。

综上所述，制造质量对压力容器安全性能有较高的要求。

在设计、制造、组装与监督检查过程中，必须将相关行业规范与标准作为压力容器制造的关键进行落实。

尤其在科学技术水平高速发展的背景下，创新生产技术与制造工艺发展全面推动了国内压力容器领域的技术规范与技术标准获得前所有未有的优化，进一步提升了压力容器的安全性与经济性。

压力容器结构样式各异，其特定样式则受到领域特性的制约，尤其在工业行业中被相关单位普及使用，然而不相同领域针对压力容器的要求完全不相同。

根据压力容器在工业制作中的不同作用，把压力容器划分为下述种类：分离压力容器、反应压力容器、储存压力容器与换热容器等。

因为压力容器品类多样，尤其在不同工业领域的制造过程中，其内部结构和使用参数多种多样，致使压力容器在制造、使用和管理过程中，在规范体系的统一管理增加了较大的难度。

2、压力容器制造工艺分析2.1 压力容器原料选择压力容器制造的关键步骤为原料的选择，同时也是保证制造质量的重要因素。

因此务必全面分析不同原料的化学元素成分，保证不同化学元素符合相关生产要求。

技术与市场技术应用２０１９年第２６卷第１２期低温压力容器设计要点综述及注意事项王建成（吉林市厦林化工分离机械工业有限公司，吉林吉林１３２０００）摘　要：在工业装置中气体的液化、液化气体的生产、储运和应用日趋广泛，低温技术的发展促进了各种低温压力容器的运用。

低温压力容器设计较常温容器设计复杂，笔者就低温压力容器的使用特点及存在的的失效模式，设计时低温压力容器的选材、结构设计和制造工艺检验应注意的事项作了分类分析，为在工作中低温压力容器设计给予更多的参考。

关键词：低温压力；容器；设计要点；注意事项ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００６－８５５４．２０１９．１２．０５８　引言低温技术是在液态空气工业上发展起来的，随着科学技术的进步，低温技术得到了迅速发展和广泛应用。

而低温压力容器是低温工业过程的关键设备，极大促进了低温压力容器建造的发展。

低温压力容器使用温度低，钢材在低温下使用其韧性和塑性与常温相比会不同程度地下降，脆性增大。

当低温压力容器的使用温度低于一定温度时，在有足够尖锐的缺口或缺陷处，就可能导致低应力下的脆性断裂，这种断裂会突然发生。

在生产装置中有许多压力容器、化工设备、管道等多次发生脆性断裂，造成巨大损失。

为了避免发生事故，这就需要在设计时，从低温容器设计温度的确定、材料的合理选择、结构设计、焊接材料选择、制造检验、焊后消除应力热处理等方面做出合理的设计。

　设计温度的确定设计温度低于－２０℃是判定碳素钢、低合金钢、双相不锈钢和铁素体不锈钢容器是否是低温容器的关键；设计温度低于－１９６℃是判定奥氏体不锈钢容器是否是低温容器的关键。

在进行设计时，要对影响容器温度的相关因素进行全面了解和分析，容器的使用地点、安装位置是室内还是室外、正常工作环境温度下对容器壳体金属温度的影响以及容器内介质温度对金属的影响。

　材料选择要点由于低温压力容器主要的失效模式为脆性断裂，而钢材在低温下脆性增大，韧性降低。

摘要低温压力容器多数在低温高压下运行，必须要承受较高的载荷。

因此，要求压力容器的焊缝和热影响区必须具有较高的强度、足够的冲击韧性，并且保证焊接接头无裂纹、夹渣、气孔等缺陷。

本课题研究的是低温压力容器用不锈钢0Cr18Ni9焊接工艺的研究。

针对0Cr18Ni9钢，分析了0Cr18Ni9钢的焊接材料、焊接方法及焊接工艺。

采用试板焊接和不同坡口形式对0Cr18Ni9钢焊接工艺进行了试验研究，用JBD－300 低温Charpy 冲击试验机、硬度测试仪和焊接接头低温力学性能进行了测试。

为探明焊接工艺对接头组织与低温断裂韧性的影响规律，对试样进行了光学显微观察、电子扫描电镜分析等试验。

试验结果表明：0Cr18Ni9钢低温韧性的影响的基础上，根据相关试验标准对0Cr18Ni9钢焊接性进行了试验研究。

组织金相图谱果表明，双面V形坡口的低温韧性与母材相比有所提高，但提高幅度相对粗晶区要小的多。

热影响区的最高硬度HV10在350左右，双面V形坡口和K形坡口的抗裂性能优良。

不同坡口接头的不同位置的冲击韧性变化很大，在熔合线附近低温冲击韧性最低，距离熔合线越近冲击功越小，越远冲击功越大。

在熔合线上随着焊缝所占比例的增加，冲击试样的低温冲击功在不断减小。

焊接试验表明，0Cr18Ni9钢在-165℃冲击功最低值为75.7J(双面V形坡口)、71.3J(K形坡口)。

能够满足BS7777 和ASME 标准中对低温储罐低温韧性的要求。

同过两种不同坡口形的对比双面V形坡口的个方面焊接性能要比K形坡口要好。

关键词：低温压力容器；0Cr18Ni9钢；K形坡口；双面V形坡口AbstractMost low temperature pressure vessel under high pressure in low temperature operation, must carry the higher load. Therefore, the requirements of the pressure vessel welding seam and heat affected zone must have high strength, sufficient impact toughness, and ensure that welded joint has no defects such as cracks, slag inclusion and porosity.This topic is the study of the low temperature pressure vessels used stainless steel 0 cr18ni9 welding technology research. Aiming at 0 cr18ni9 steel, analyzes the 0 cr18ni9 steel welding material, welding method and welding technology. Use test board welding and different groove form of 0 cr18ni9 steel welding technology were studied, using the JBD - 300 cryogenic Charpy impact tester, hardness tester, and welded joint mechanical properties at low temperature was tested. Welding process of joint organization and its the influence law of fracture toughness at low temperature, optical microscopic observation of sample, test, such as electronic scanning electron microscopy (sem) analysis.Experimental results show that: 0 cr18ni9 steel on the basis of the influence of low temperature toughness, according to the relevant test standard of 0 cr18ni9 steel weldability is researched. Organization metallographic atlas fruit shows that double V groove of the low temperature toughness compared with the parent metal, but increase relatively coarse grain zone is much smaller.The highest hardness HV10 at around $350, double V groove groove and K the crack resistance of good performance. Different distance groove joint position change is very big, the impact toughness of lowest near the fusion line low temperature impact toughness, the closer distance fusion line of impact energy is smaller, and the greater the impact is. On the fusion line along with the increase of the proportion of weld impact specimen is that the low temperature decreases. Welding test showed that 0 cr18ni9 steel in low - 165 ℃impact energy of 75.7 J (double V groove), 71.3 J (K) groove. Can satisfy the BS7777 and ASME standards for low temperature storage tank in low temperature toughness. With two different slope synchronized to contrast double V groove in the aspects of welding performance is better than K groove.Key words: low temperature pressure vessel; 0 cr18ni9 steel; K groove;Double V groove目录摘要 (I)Abstract (II)第1章绪论 (1)1.1低温压力容器介绍 (1)1.2 国内外研究与应用状况 (1)1.3低温压力容器所用材料 (3)1.4 0Cr18Ni9钢焊接中存在的问题 (4)1.5 本文主要研究目的及内容 (5)第2章试验材料与试验方法 (6)2.1 试验材料 (6)2.1.1 实验用钢的化学成分及力学性能 (6)2.1.2 试验材料的金相组织 (7)2.2 低温储罐用0Cr18Ni9钢的焊接方法 (7)2.3 热影响区的最高硬度试验 (9)2.4 力学性能试验 (10)2.4.1 试样的取样 (10)2.4.2 低温冲击试验 (11)2.5 焊接接头破坏性试验 (12)2.5.1 拉伸试验 (13)2.5.2 弯曲试验 (13)第3章0Cr18Ni9钢焊接工艺试验过程结果及分析 (15)3.1 试验样本制备 (15)3.2 热影响区的最高硬度试验结果及分析 (17)3.3 焊接接头的低温冲击试验结果及分析 (18)3.4 破坏试验结果及分析 (20)3.5 0Cr18Ni9焊接接头金相分析 (21)第4章结论及展望 (23)4.1 结论 (23)4.2 展望 (23)参考文献 (24)第1章绪论1.1低温压力容器介绍低温压力容器是设计温度为-20℃以下的压力容器；液化乙烯、液化天然气、液氮和液氢、液氧等的储存和运输用容器均属低温压力容器。
